2017 Hyundai Creta Manual do proprietário (in Portuguese)

Características de segurança do seu veículo
330

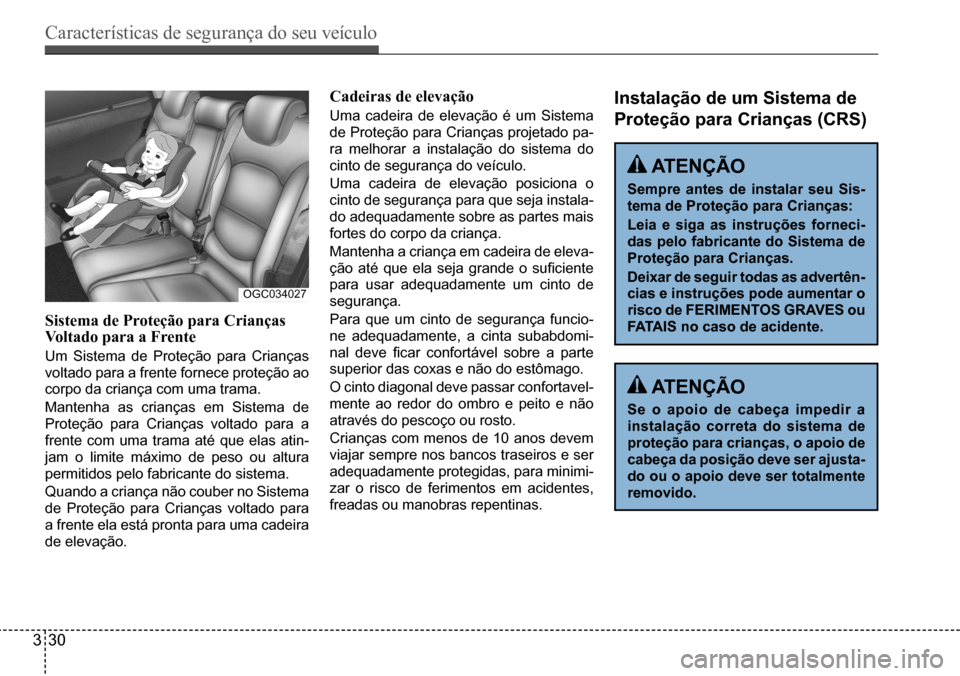

OGC034027
Sistema de Proteção para Crianças Voltado para a Frente
Um Sistema de Proteção para Crianças
voltado para a frente fornece proteção ao
corpo da criança com uma trama.
Mantenha as crianças em Sistema de
Proteção para Crianças voltado para a
frente com uma trama até que elas atin-
jam o limite máximo de peso ou altura
permitidos pelo fabricante do sistema.
Quando a criança não couber no Sistema
de Proteção para Crianças voltado para
a frente ela está pronta para uma cadeira
de elevação.
Cadeiras de elevação
Uma cadeira de elevação é um Sistema
de Proteção para Crianças projetado pa-
ra melhorar a instalação do sistema do
cinto de segurança do veículo.
Uma cadeira de elevação posiciona o
cinto de segurança para que seja instala-
do adequadamente sobre as partes mais
fortes do corpo da criança.
Mantenha a criança em cadeira de eleva-
ção até que ela seja grande o suficiente
para usar adequadamente um cinto de
segurança.
Para que um cinto de segurança funcio-
ne adequadamente, a cinta subabdomi-
nal deve ficar confortável sobre a parte
superior das coxas e não do estômago.
O cinto diagonal deve passar confortavel-
mente ao redor do ombro e peito e não
através do pescoço ou rosto.
Crianças com menos de 10 anos devem
viajar sempre nos bancos traseiros e ser
adequadamente protegidas, para minimi-
zar o risco de ferimentos em acidentes,
freadas ou manobras repentinas.
instalação de um sistema de
Proteção para Crianças (Crs)
atençÃo
sempre antes de instalar seu sis-
tema de Proteção para Crianças:
Leia e siga as instruções forneci-
das pelo fabricante do sistema de
Proteção para Crianças.
deixar de seguir todas as advertên-
cias e instruções pode aumentar o
risco de Ferimentos graVes ou
Fatais no caso de acidente.
atençÃo
se o apoio de cabeça impedir a
instalação correta do sistema de
proteção para crianças, o apoio de
cabeça da posição deve ser ajusta-
do ou o apoio deve ser totalmente
removido.

Características de segurança do seu veículo
331

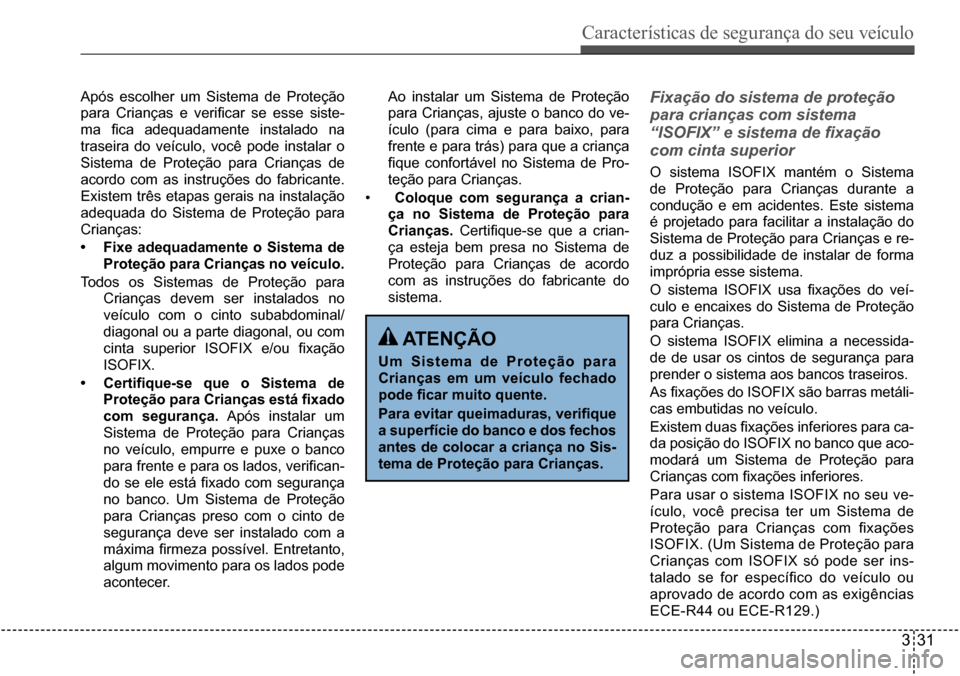

Após escolher um Sistema de Proteção
para Crianças e verificar se esse siste-
ma fica adequadamente instalado na
traseira do veículo, você pode instalar o
Sistema de Proteção para Crianças de
acordo com as instruções do fabricante.
Existem três etapas gerais na instalação
adequada do Sistema de Proteção para
Crianças:
• Fixe adequadamente o sistema de
Proteção para Crianças no veículo.
Todos os Sistemas de Proteção para
Crianças devem ser instalados no
veículo com o cinto subabdominal/
diagonal ou a parte diagonal, ou com
cinta superior ISOFIX e/ou fixação
ISOFIX.
• Certifique-se que o Sistema de
Proteção para Crianças está fixado
com segurança. Após instalar um
Sistema de Proteção para Crianças
no veículo, empurre e puxe o banco
para frente e para os lados, verifican-
do se ele está fixado com segurança
no banco. Um Sistema de Proteção
para Crianças preso com o cinto de
segurança deve ser instalado com a
máxima firmeza possível. Entretanto,
algum movimento para os lados pode
acontecer.
atençÃo
um sistema de Proteção para
Crianças em um veículo fechado
pode ficar muito quente.
Para evitar queimaduras, verifique
a superfície do banco e dos fechos
antes de colocar a criança no sis-
tema de Proteção para Crianças.
Ao instalar um Sistema de Proteção
para Crianças, ajuste o banco do ve-
ículo (para cima e para baixo, para
frente e para trás) para que a criança
fique confortável no Sistema de Pro-
teção para Crianças.
• Coloque com segurança a crian-
ça no sistema de Proteção para
Crianças. Certifique-se que a crian-
ça esteja bem presa no Sistema de
Proteção para Crianças de acordo
com as instruções do fabricante do
sistema.
Fixação do sistema de proteção
para crianças com sistema
“ISOFIX” e sistema de fixação
com cinta superior
O sistema ISOFIX mantém o Sistema
de Proteção para Crianças durante a
condução e em acidentes. Este sistema
é projetado para facilitar a instalação do
Sistema de Proteção para Crianças e re-
duz a possibilidade de instalar de forma
imprópria esse sistema.
O sistema ISOFIX usa fixações do veí-
culo e encaixes do Sistema de Proteção
para Crianças.
O sistema ISOFIX elimina a necessida-
de de usar os cintos de segurança para
prender o sistema aos bancos traseiros.
As fixações do ISOFIX são barras metáli-
cas embutidas no veículo.
Existem duas fixações inferiores para ca-
da posição do ISOFIX no banco que aco-
modará um Sistema de Proteção para
Crianças com fixações inferiores.
Para usar o sistema ISOFIX no seu ve-
ículo, você precisa ter um Sistema de
Proteção para Crianças com fixações
ISOFIX. (Um Sistema de Proteção para
Crianças com ISOFIX só pode ser ins-
talado se for específico do veículo ou
aprovado de acordo com as exigências
ECE-R44 ou ECE-R129.)

Características de segurança do seu veículo
332
OGSR036040
OLM039035
O fabricante do Sistema de Proteção pa-
ra Crianças fornecerá instruções sobre o
uso do sistema com seus encaixes para
as fixações ISOFIX.
As fixações ISOFIX estão localizadas à
esquerda e direita das posições externas
dos bancos. A localização é mostrada na
ilustração. Não existem fixações ISOFIX
para a posição central do banco traseiro.
atençÃo
não tente instalar um sistema de
Proteção para Crianças usando fi-
xações ISOFIX na posição central
do banco traseiro. Não existem fi-
xações ISOFIX nesse banco.
Usar as fixações externas do banco
para instalar o sistema de Proteção
para Crianças na posição central
do banco traseiro pode danificar
a fixação.
Os símbolos das fixações ISOFIX estão
localizados nos assentos traseiros es-
querdo e direito, para identificar a posi-
ção das fixações ISOFIX no veículo (veja
as setas na ilustração).
Os dois bancos traseiros externos são
equipados com um par de fixações ISO-
FIX, além das fixações superiores corres-
pondentes na parte traseira dos bancos
traseiros.
(Sistema de Proteção para Crianças
com aprovação universal ECE-R44 ou
ECE-R129 precisam ser fixados adicio-
nalmente com uma fixação superior co-
nectada à parte traseira dos bancos tra-
seiros.)
Indicador de Posição de Fixação do ISOFIXFixação inferior ISOFIX

Características de segurança do seu veículo
333
Fixações ISOFIX estão localizadas entre
o encosto e o assento do banco, nas po-
sições à esquerda e direita das posições
externas dos bancos.
Para usar as fixações ISOFIX, pressio-
ne a parte superior da tampa da fixação
ISOFIX.
Prendendo um Sistema de
Proteção para Crianças com o
“Sistema de Fixação ISOFIX”
Para instalar um Sistema de Proteção
para Crianças compatível com ISOFIX
em qualquer posição externa do banco
traseiro:
1. Mova o fecho do cinto de segurança
para longe das fixações ISOFIX.
2. Mova quaisquer objetos para longe
das fixações que possam evitar uma
conexão segura entre o Sistema de
Proteção para Crianças e as fixações
ISOFIX.
3. Coloque o Sistema de Proteção para
Crianças no banco do veículo e então
instale o banco nas fixações ISOFIX,
de acordo com as instruções forneci-
das pelo fabricante do sistema.
4. Siga as instruções do fabricante do
Sistema de Proteção para Crianças
para instalar adequadamente e co-
nectar as fixações ISOFIX do Siste-
ma de Proteção para Crianças nas
fixações ISOFIX.
atençÃo
adote as seguintes precauções
quando usar o sistema ISOFIX:
• Leia e sigas todas as instruções
de instalação fornecidas junto
com seu sistema de Proteção
para Crianças.
• Para evitar que a criança alcan-
ce e manipule os cintos de se-
gurança não retraídos, afivele
todos os cintos de segurança
dos bancos traseiros vazios e
recolha a cinta do cinto de segu-
rança atrás da criança. as crian-
ças podem ser estranguladas se
um cinto diagonal ficar enrolado
ao redor do pescoço e esse cin-
to apertar.
• nunCa instale mais de um sis-
tema de Proteção para Crianças
em uma única fixação. Isto pode
fazer a fixação ou o engate ficar
solto ou quebrar.
• inspecione sempre o sistema
ISOFIX na concessionária após
um acidente. um acidente pode
danificar o sistema ISOFIX e não
segurar adequadamente o siste-
ma de Proteção para Crianças.

Características de segurança do seu veículo
334

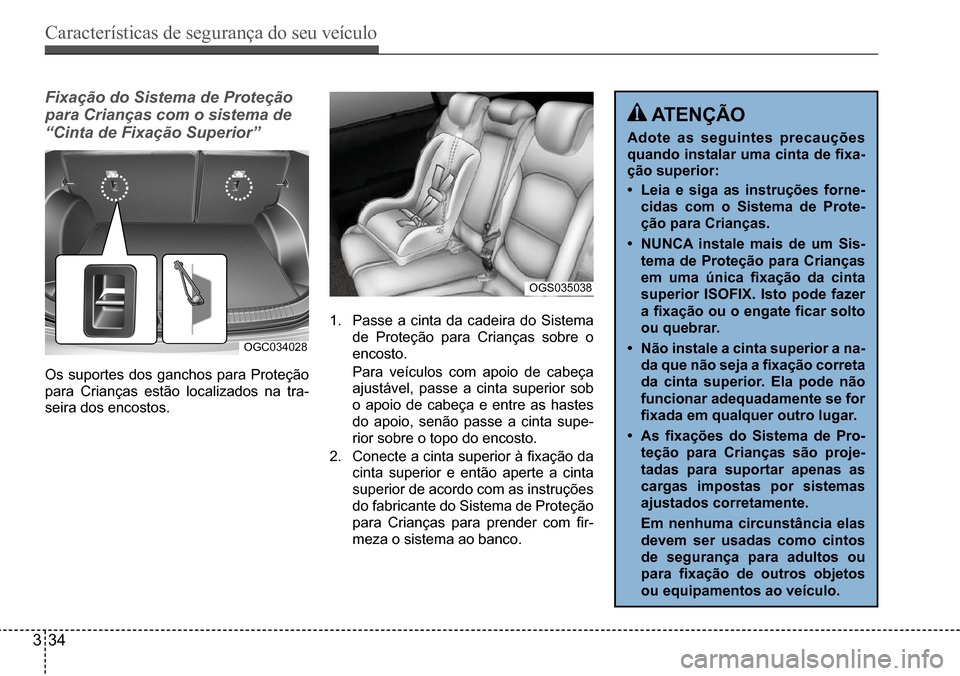

OGC034028
OGS035038
Fixação do Sistema de Proteção
para Crianças com o sistema de
“Cinta de Fixação Superior”
Os suportes dos ganchos para Proteção
para Crianças estão localizados na tra-
seira dos encostos.
1. Passe a cinta da cadeira do Sistema
de Proteção para Crianças sobre o
encosto.
Para veículos com apoio de cabeça
ajustável, passe a cinta superior sob
o apoio de cabeça e entre as hastes
do apoio, senão passe a cinta supe-
rior sobre o topo do encosto.
2. Conecte a cinta superior à fixação da
cinta superior e então aperte a cinta
superior de acordo com as instruções
do fabricante do Sistema de Proteção
para Crianças para prender com fir-
meza o sistema ao banco.
atençÃo
adote as seguintes precauções
quando instalar uma cinta de fixa-
ção superior:
• Leia e siga as instruções forne-
cidas com o sistema de Prote-
ção para Crianças.
• nunCa instale mais de um sis-
tema de Proteção para Crianças
em uma única fixação da cinta
superior ISOFIX. Isto pode fazer
a fixação ou o engate ficar solto
ou quebrar.
• não instale a cinta superior a na-
da que não seja a fixação correta
da cinta superior. ela pode não
funcionar adequadamente se for
fixada em qualquer outro lugar.
• As fixações do Sistema de Pro-
teção para Crianças são proje-
tadas para suportar apenas as
cargas impostas por sistemas
ajustados corretamente.
em nenhuma circunstância elas
devem ser usadas como cintos
de segurança para adultos ou
para fixação de outros objetos
ou equipamentos ao veículo.

Características de segurança do seu veículo
335

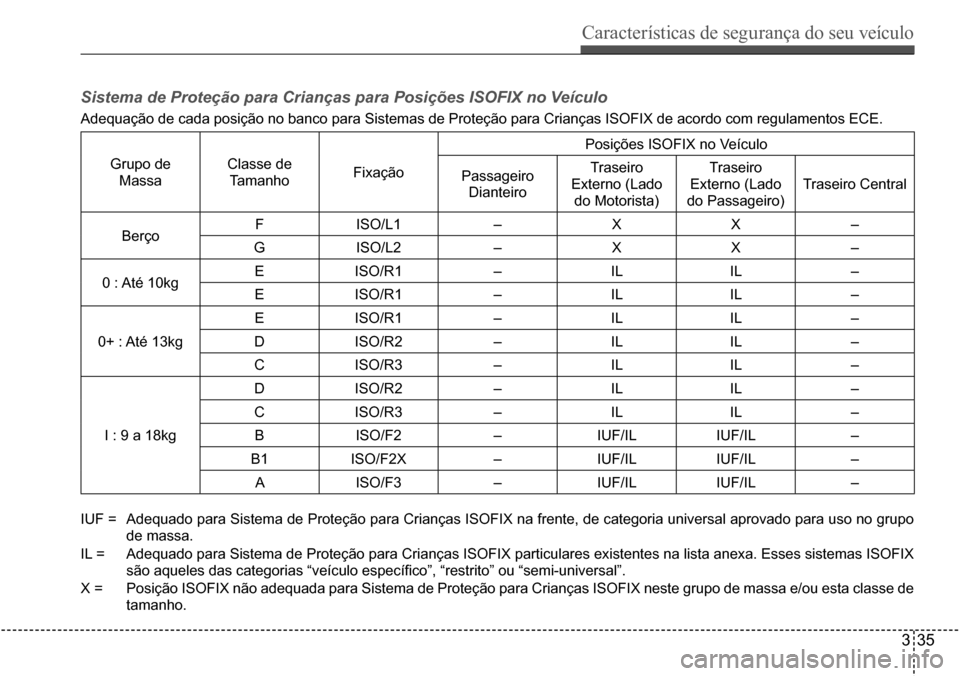

Sistema de Proteção para Crianças para Posições ISOFIX no Veículo
Adequação de cada posição no banco para Sistemas de Proteção para Crianças ISOFIX de acordo com regulamentos ECE.
Grupo de
Massa
Classe de
TamanhoFixação
Posições ISOFIX no Veículo
Passageiro
Dianteiro
Traseiro
Externo (Lado
do Motorista)
Traseiro
Externo (Lado
do Passageiro)
Traseiro Central
BerçoFISO/L1–XX–
GISO/L2–XX–
0 : Até 10kgEISO/R1–ILIL–
EISO/R1–ILIL–
0+ : Até 13kg
EISO/R1–ILIL–
DISO/R2–ILIL–
CISO/R3–ILIL–
I : 9 a 18kg
DISO/R2–ILIL–
CISO/R3–ILIL–
BISO/F2–IUF/ILIUF/IL–
B1ISO/F2X–IUF/ILIUF/IL–
AISO/F3–IUF/ILIUF/IL–
IUF = Adequado para Sistema de Proteção para Crianças ISOFIX na frente, de categoria universal aprovado para uso no grupo
de massa.
IL = Adequado para Sistema de Proteção para Crianças ISOFIX particulares existentes na lista anexa. Esses sistemas ISOFIX
são aqueles das categorias “veículo específico”, “restrito” ou “semi-universal”.
X = Posição ISOFIX não adequada para Sistema de Proteção para Crianças ISOFIX neste grupo de massa e/ou esta classe de
tamanho.

Características de segurança do seu veículo
336

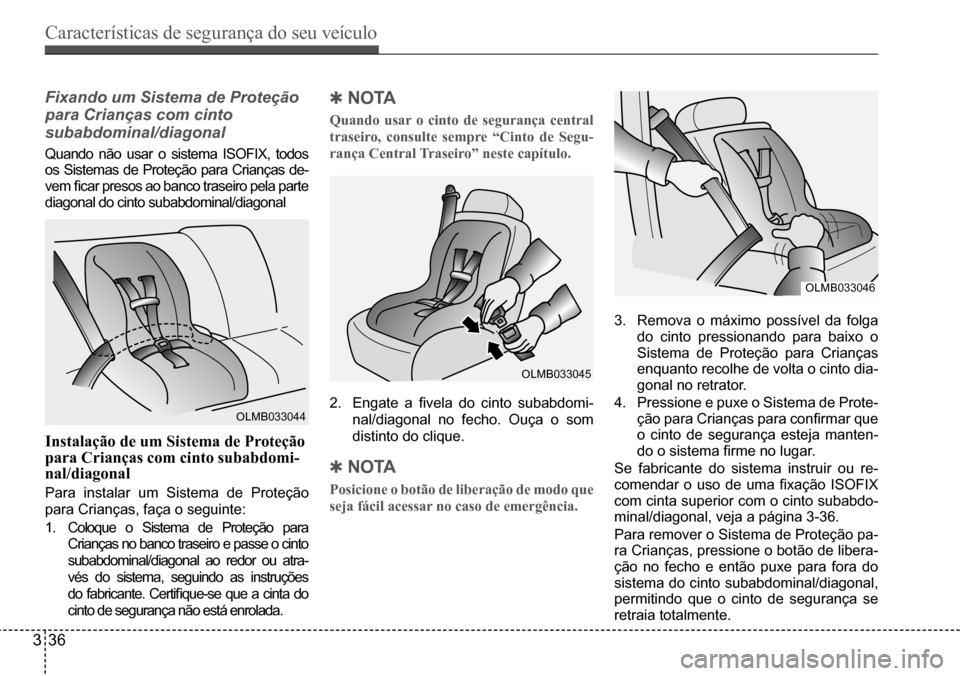

OLMB033044
OLMB033045
OLMB033046
Fixando um Sistema de Proteção
para Crianças com cinto
subabdominal/diagonal
Quando não usar o sistema ISOFIX, todos os Sistemas de Proteção para Crianças de-vem ficar presos ao banco traseiro pela parte diagonal do cinto subabdominal/diagonal
Instalação de um Sistema de Proteção para Crianças com cinto subabdomi-nal/diagonal
Para instalar um Sistema de Proteção
para Crianças, faça o seguinte:
1. Coloque o Sistema de Proteção para
Crianças no banco traseiro e passe o cinto
subabdominal/diagonal ao redor ou atra-
vés do sistema, seguindo as instruções
do fabricante. Certifique-se que a cinta do
cinto de segurança não está enrolada.
Qn o ta
Quando usar o cinto de segurança central
traseiro, consulte sempre “Cinto de Segu-
rança Central Traseiro” neste capítulo.
2. Engate a fivela do cinto subabdomi-
nal/diagonal no fecho. Ouça o som
distinto do clique.
Qn o ta
Posicione o botão de liberação de modo que
seja fácil acessar no caso de emergência.
3. Remova o máximo possível da folga do cinto pressionando para baixo o Sistema de Proteção para Crianças enquanto recolhe de volta o cinto dia-gonal no retrator.
4. Pressione e puxe o Sistema de Prote-ção para Crianças para confirmar que o cinto de segurança esteja manten-do o sistema firme no lugar.
Se fabricante do sistema instruir ou re-comendar o uso de uma fixação ISOFIX com cinta superior com o cinto subabdo-minal/diagonal, veja a página 3-36.
Para remover o Sistema de Proteção pa- ra Crianças, pressione o botão de libera-ção no fecho e então puxe para fora do sistema do cinto subabdominal/diagonal, permitindo que o cinto de segurança se retraia totalmente.

Características de segurança do seu veículo
337
Adequação de Sistemas de Proteção para Crianças para a Posição no Banco Usando o Cinto de Segurança
Adequação de cada posição no banco para categoria “universal” de Sistemas de Proteção para Crianças fixados de acordo com
regulamentos ECE.
Use Sistemas de Proteção para Crianças que sejam oficialmente aprovados e adequados às crianças.
Ao usar Sistemas de Proteção para Crianças, consulte a tabela a seguir:
grupo de massa
Posição dos Bancos
Passageiro
dianteiro
traseiro
externa
traseiro
Central
0: Até 10 kg
(0 - 9 meses)XUU
0+: Até 13 kg
(0 - 2 anos)XUU
I: 9 kg a 18 kg
(9 meses - 4 anos)XUU
II & III: 15 kg a 36 kg
(4 - 12 anos)XUU
U : Adequado para sistemas da categoria “universal” aprovados para este grupo de massa
UF : Adequado para sistemas da categoria “universal” voltados para frente aprovados para uso neste grupo de massa
X : Posição do banco não adequada para crianças neste grupo de massa
