2017 Hyundai Creta Manual do proprietário (in Portuguese)

Manutenção

Manutenção
853

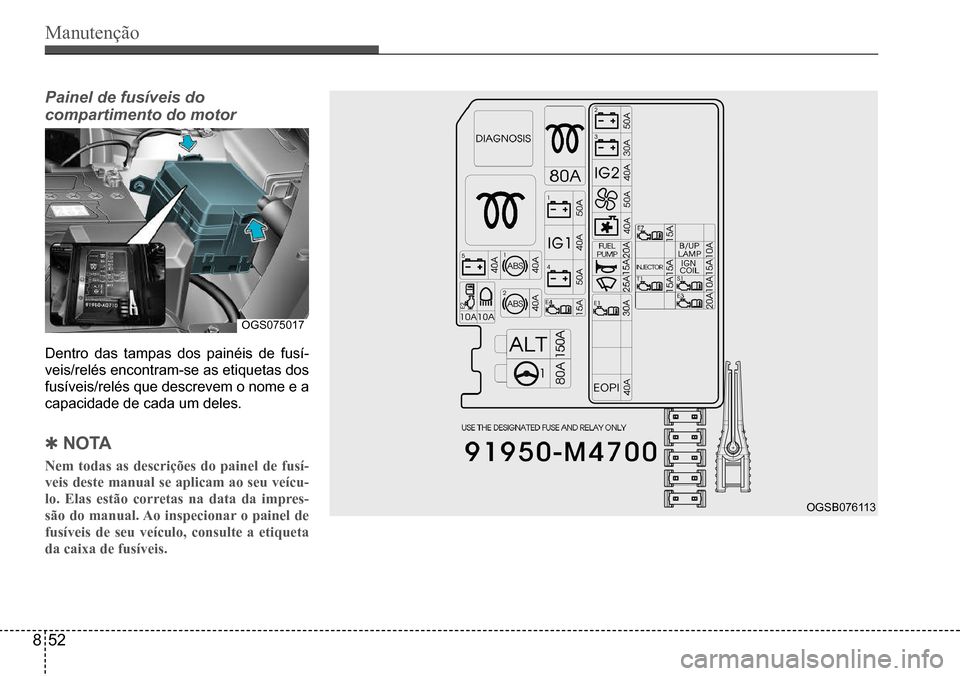

Painel de fusíveis do compartimento do motor
SímboloCapacidade
do FusívelCircuito Protegido
180AUnidade do MDPS
ALT$$OWHUQDGRU)XVtYHO))))
540ABloco de Junção Inteligente (Fusível - F1)
40AMódulo de controle do ABS/ESC
40AMódulo de controle do ABS/ESC
10A[Com funcionamento duplo] Bloco PCB (Relé da Solenóide do Farol)
E210APCM [A/T]
1$%ORFRGH-XQomR,QWHOLJHQWH)XVtYHO))))))'LVSRVLWLYRGH&RUWH$XWRPiWLFR
GH9D]DPHQWRGH&RUUHQWH
IG 1$>&RP%RWmRGH3DUWLGD@&DL[DGH5HOpV3'05HOp,*5HOpGH$&&>6HP%RWmRGH3DUWLGD@
,QWHUUXSWRUGHLJQLomR
4$%ORFRGH-XQomR,QWHOLJHQWH,36,36,36)XVtYHO)
E415APCM/ECM
80AMódulo de Controle do Injetor Aquecido

Manutenção

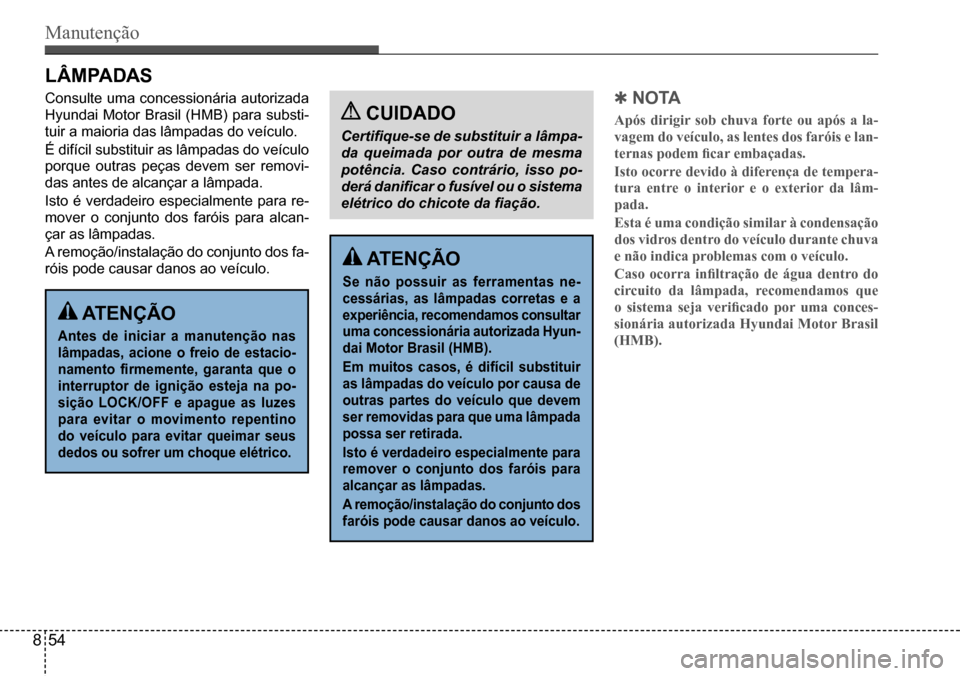

ATENÇÃO
Antes de iniciar a manutenção nas
lâmpadas, acione o freio de estacio-
namento firmemente, garanta que o
interruptor de ignição esteja na po-
sição LOCK/OFF e apague as luzes
para evitar o movimento repentino
do veículo para evitar queimar seus
dedos ou sofrer um choque elétrico.
ATENÇÃO
Se não possuir as ferramentas ne-
cessárias, as lâmpadas corretas e a
experiência, recomendamos consultar
uma concessionária autorizada Hyun-
dai Motor Brasil (HMB).
Em muitos casos, é difícil substituir
as lâmpadas do veículo por causa de
outras partes do veículo que devem
ser removidas para que uma lâmpada
possa ser retirada.
Isto é verdadeiro especialmente para
remover o conjunto dos faróis para
alcançar as lâmpadas.
A remoção/instalação do conjunto dos
faróis pode causar danos ao veículo.
CUIDADO
Certifique-se de substituir a lâmpa-
da queimada por outra de mesma
potência. Caso contrário, isso po-
derá danificar o fusível ou o sistema
elétrico do chicote da fiação.

Manutenção
OGSB076118

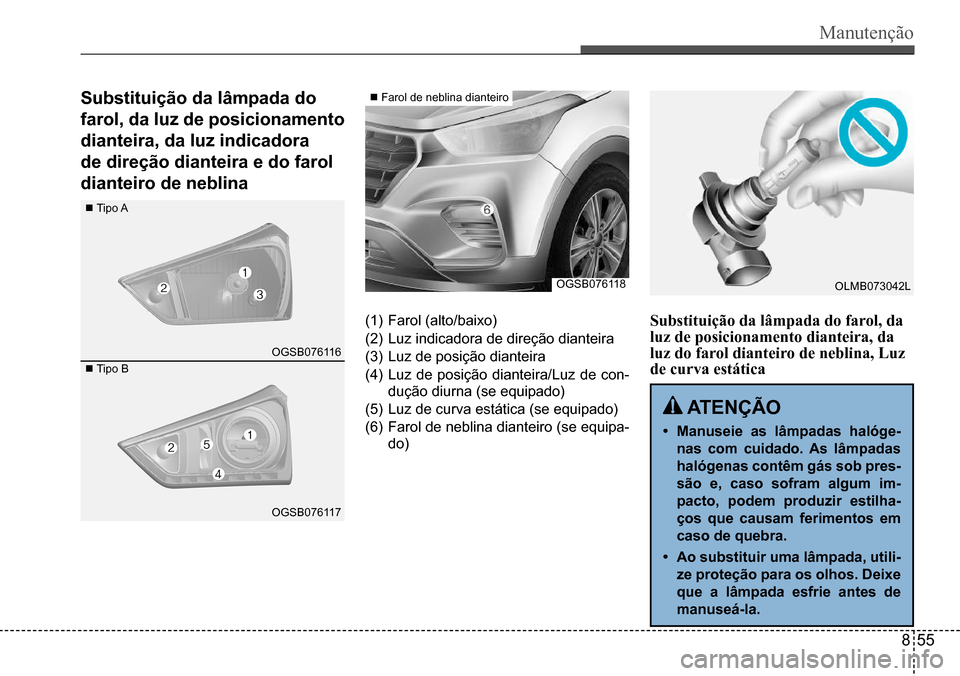

nTipo A
nTipo B
nFarol de neblina dianteiro
(1) Farol (alto/baixo)
(2) Luz indicadora de direção dianteira
(3) Luz de posição dianteira
(4) Luz de posição dianteira/Luz de con-
dução diurna (se equipado)
(5) Luz de curva estática (se equipado)
(6) Farol de neblina dianteiro (se equipa-
do)
Substituição da lâmpada do farol, da luz de posicionamento dianteira, da luz do farol dianteiro de neblina, Luz de curva estática
ATENÇÃO
• Manuseie as lâmpadas halóge-
nas com cuidado. As lâmpadas
halógenas contêm gás sob pres-
são e, caso sofram algum im-
pacto, podem produzir estilha-
ços que causam ferimentos em
caso de quebra.
• Ao substituir uma lâmpada, utili-
ze proteção para os olhos. Deixe
que a lâmpada esfrie antes de
manuseá-la.

Manutenção
,QGLFDGRUGHGLUHomR
,QGLFDGRUGHGLUHomR
/X]GHSRVLFLRQDPHQWR
Farol
Farol
Luz de curva estática

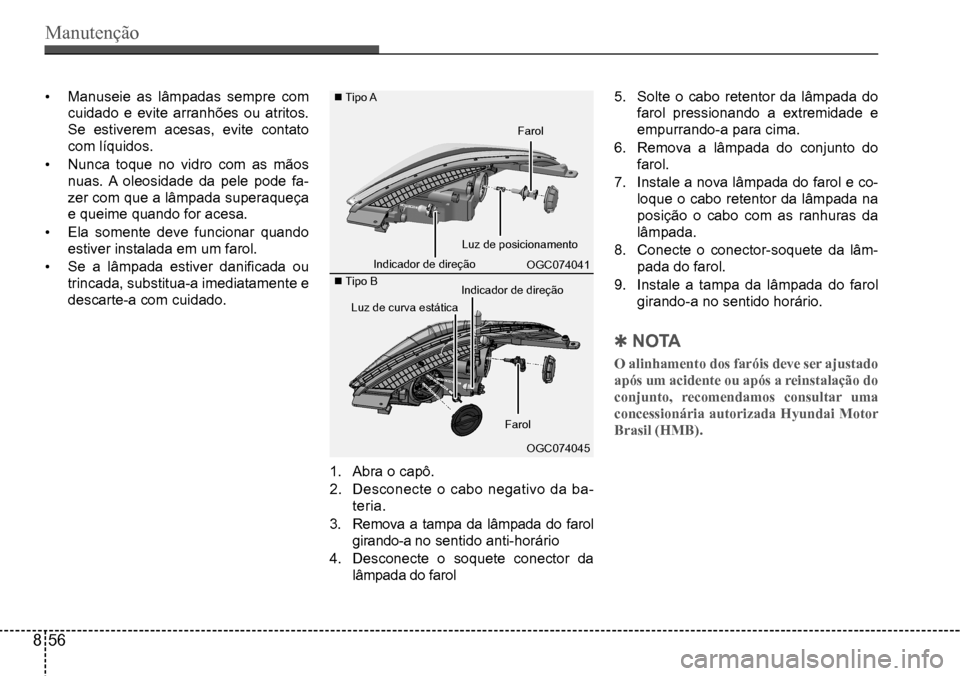

5. Solte o cabo retentor da lâmpada do
farol pressionando a extremidade e
empurrando-a para cima.
6. Remova a lâmpada do conjunto do
farol.
7. Instale a nova lâmpada do farol e co-
loque o cabo retentor da lâmpada na
posição o cabo com as ranhuras da
lâmpada.
8. Conecte o conector-soquete da lâm-
pada do farol.
9. Instale a tampa da lâmpada do farol
girando-a no sentido horário.
QNO TA
O alinhamento dos faróis deve ser ajustado
após um acidente ou após a reinstalação do
conjunto, recomendamos consultar uma
concessionária autorizada Hyundai Motor
Brasil (HMB).

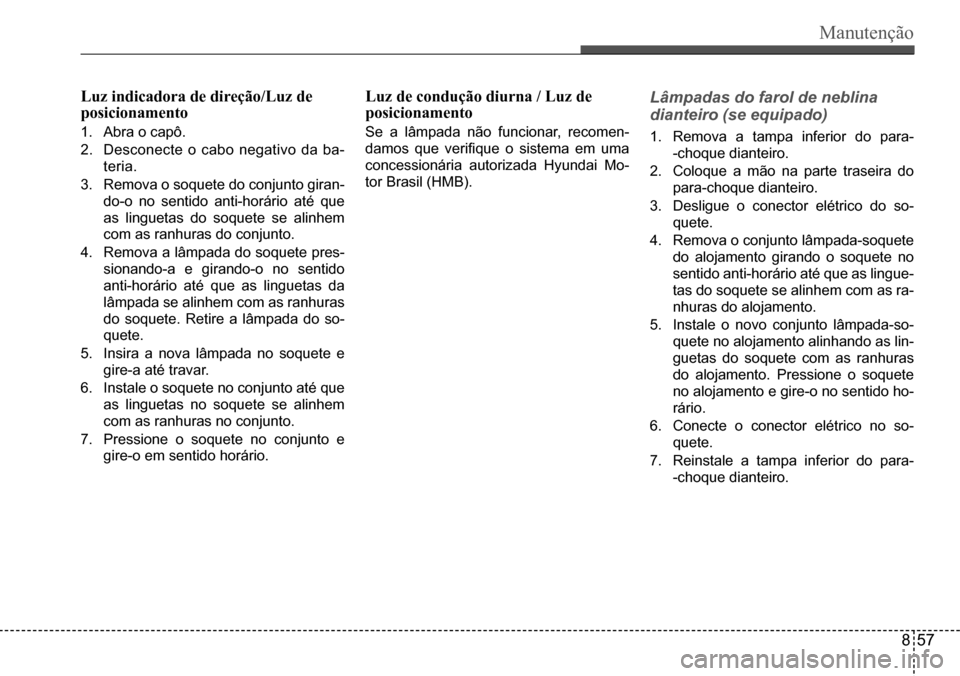

Manutenção

Manutenção
OGC074026
OGC074027

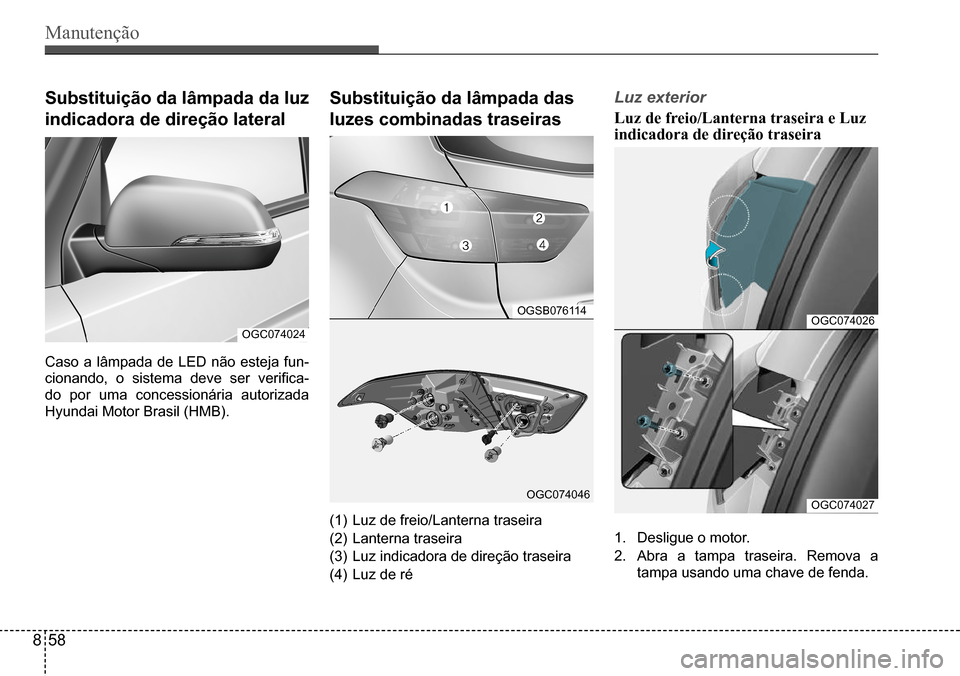

Substituição da lâmpada da luz
indicadora de direção lateral
OGC074024
Caso a lâmpada de LED não esteja fun-
cionando, o sistema deve ser verifica-
do por uma concessionária autorizada
Hyundai Motor Brasil (HMB).
Substituição da lâmpada das
luzes combinadas traseiras
(1) Luz de freio/Lanterna traseira
(2) Lanterna traseira
(3) Luz indicadora de direção traseira
(4) Luz de ré
Luz exterior
Luz de freio/Lanterna traseira e Luz indicadora de direção traseira
1. Desligue o motor.
2. Abra a tampa traseira. Remova a
tampa usando uma chave de fenda.

Manutenção
OGSB076114

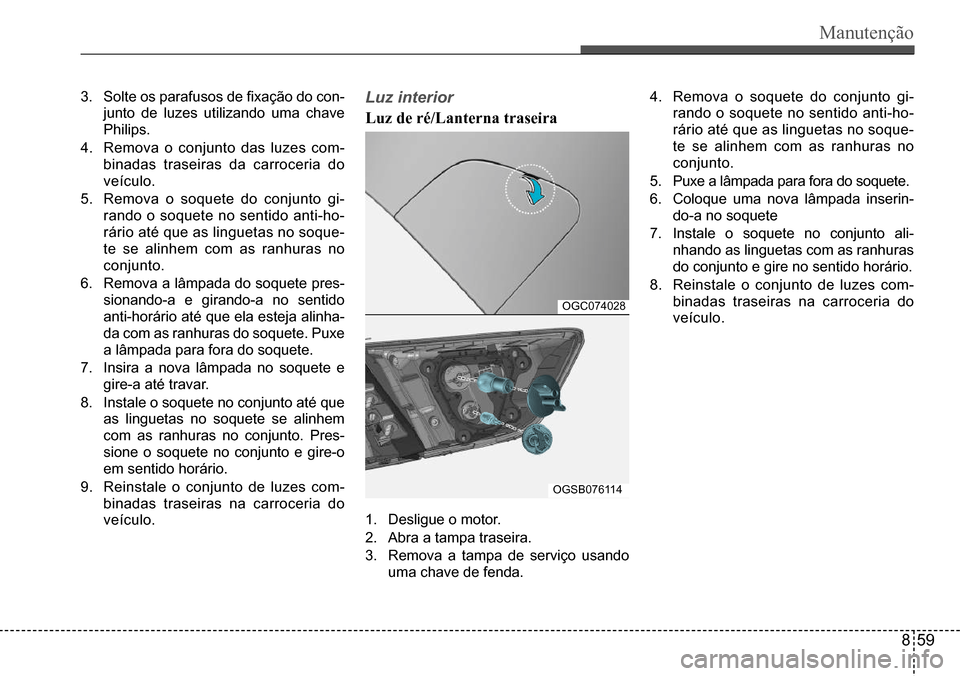

1. Desligue o motor.
2. Abra a tampa traseira.
3. Remova a tampa de serviço usando
uma chave de fenda.
4. Remova o soquete do conjunto gi-
rando o soquete no sentido anti-ho-
rário até que as linguetas no soque-
te se alinhem com as ranhuras no
conjunto.
5. Puxe a lâmpada para fora do soquete.
6. Coloque uma nova lâmpada inserin-
do-a no soquete
7. Instale o soquete no conjunto ali-
nhando as linguetas com as ranhuras
do conjunto e gire no sentido horário.
8. Reinstale o conjunto de luzes com-
binadas traseiras na carroceria do
veículo.
