2017 Hyundai Creta Manual do proprietário (in Portuguese)

Características de segurança do seu veículo
338
OGS035015L
sistema suPLementar de ProteçÃo srs airBag
(1) Airbag do motorista
(2) Airbag do passageiro dianteiro (se
equipado)
(3) Airbag lateral (se equipado)
(4) Airbag de cortina (se equipado)
Os airbags atuais do veículo podem ser diferentes da ilustração.

Características de segurança do seu veículo

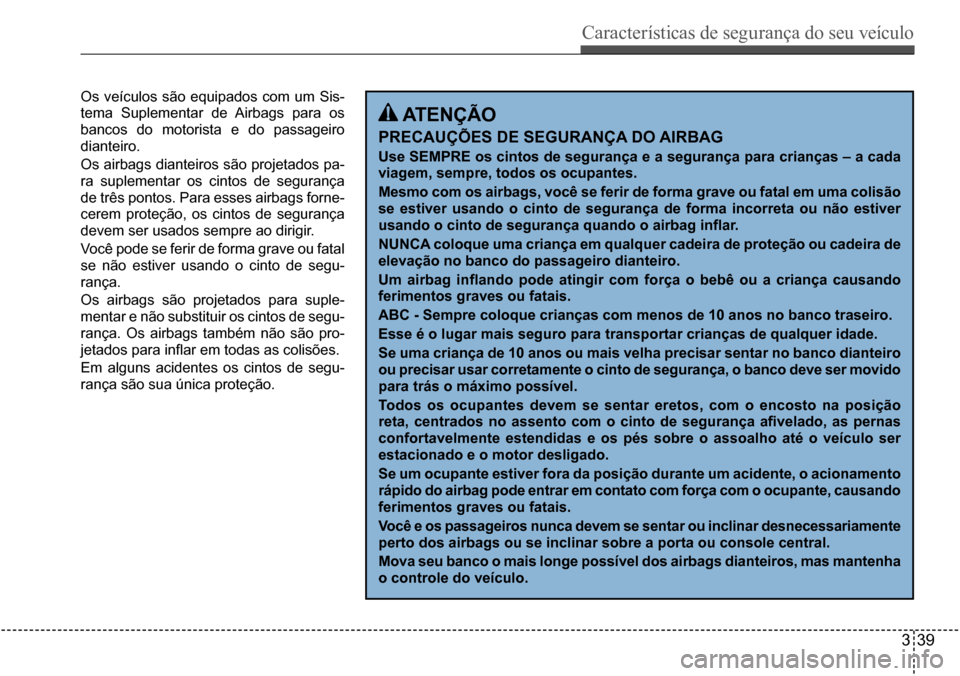

339
Os veículos são equipados com um Sis-
tema Suplementar de Airbags para os
bancos do motorista e do passageiro
dianteiro.
Os airbags dianteiros são projetados pa-
ra suplementar os cintos de segurança
de três pontos. Para esses airbags forne-
cerem proteção, os cintos de segurança
devem ser usados sempre ao dirigir.
Você pode se ferir de forma grave ou fatal
se não estiver usando o cinto de segu-
rança.
Os airbags são projetados para suple-
mentar e não substituir os cintos de segu-
rança. Os airbags também não são pro-
jetados para inflar em todas as colisões.
Em alguns acidentes os cintos de segu-
rança são sua única proteção.
atençÃo
PreCauções de segurança do airBag
use semPre os cintos de segurança e a segurança para crianças – a cada
viagem, sempre, todos os ocupantes.
mesmo com os airbags, você se ferir de forma grave ou fatal em uma colisão
se estiver usando o cinto de segurança de forma incorreta ou não estiver
usando o cinto de segurança quando o airbag inflar.
nunCa coloque uma criança em qualquer cadeira de proteção ou cadeira de
elevação no banco do passageiro dianteiro.
Um airbag inflando pode atingir com força o bebê ou a criança causando
ferimentos graves ou fatais.
aBC - sempre coloque crianças com menos de 10 anos no banco traseiro.
esse é o lugar mais seguro para transportar crianças de qualquer idade.
se uma criança de 10 anos ou mais velha precisar sentar no banco dianteiro
ou precisar usar corretamente o cinto de segurança, o banco deve ser movido
para trás o máximo possível.
todos os ocupantes devem se sentar eretos, com o encosto na posição
reta, centrados no assento com o cinto de segurança afivelado, as pernas
confortavelmente estendidas e os pés sobre o assoalho até o veículo ser
estacionado e o motor desligado.
se um ocupante estiver fora da posição durante um acidente, o acionamento
rápido do airbag pode entrar em contato com força com o ocupante, causando
ferimentos graves ou fatais.
Você e os passageiros nunca devem se sentar ou inclinar desnecessariamente
perto dos airbags ou se inclinar sobre a porta ou console central.
mova seu banco o mais longe possível dos airbags dianteiros, mas mantenha
o controle do veículo.

Características de segurança do seu veículo
340
OGSR036018
OGC034033
Onde ficam os airbags?
Airbags do motorista e passageiro
(se equipado)
Seu veículo está equipado com um Siste-
ma Suplementar de Segurança (SRS) e
cintos subabdominais/diagonais tanto na
posição do motorista como do passagei-
ro dianteiro.
O SRS consiste de airbags que estão lo-
calizados no centro do volante de direção
e na almofada do painel dianteiro do lado
do passageiro, acima do porta-luvas.
Os airbags são etiquetados com as letras
“AIRBAG” gravadas nas tampas das al-
mofadas.
A finalidade do SRS é fornecer ao moto-
rista e passageiro dianteiro proteção adi-
cional do que aquela oferecida pelo sis-
tema de cintos de segurança no caso de
impacto frontal de gravidade suficiente.
„Airbag do motorista
„Airbag do passageiro dianteiro
atençÃo
Para reduzir o risco de ferimentos
graves ou fatais de um airbag dian-
teiro inflando, adote as seguintes
precauções:
• os cintos de segurança devem
ser usados sempre, para ajudar
a manter os ocupantes posicio-
nados corretamente.
atençÃo
• mova seu banco o mais longe
possível dos airbags dianteiros,
enquanto mantém o controle do
veículo.
• nunca se incline contra a porta
ou controle central.
• não permita que o passageiro
dianteiro coloque os pés ou per-
nas sobre o painel dianteiro.
• nenhum objeto (como suporte
de celular, porta-copo, perfume
ou adesivo) deve ser colocado
sobre ou perto dos módulos dos
airbags no volante de direção,
painel de instrumentos, para-bri-
sa e painel frontal do passagei-
ro acima do porta-luvas. esses
objetos podem causar ferimen-
tos se o veículo se envolver em
acidente grave o suficiente para
inflar os airbags.

Características de segurança do seu veículo

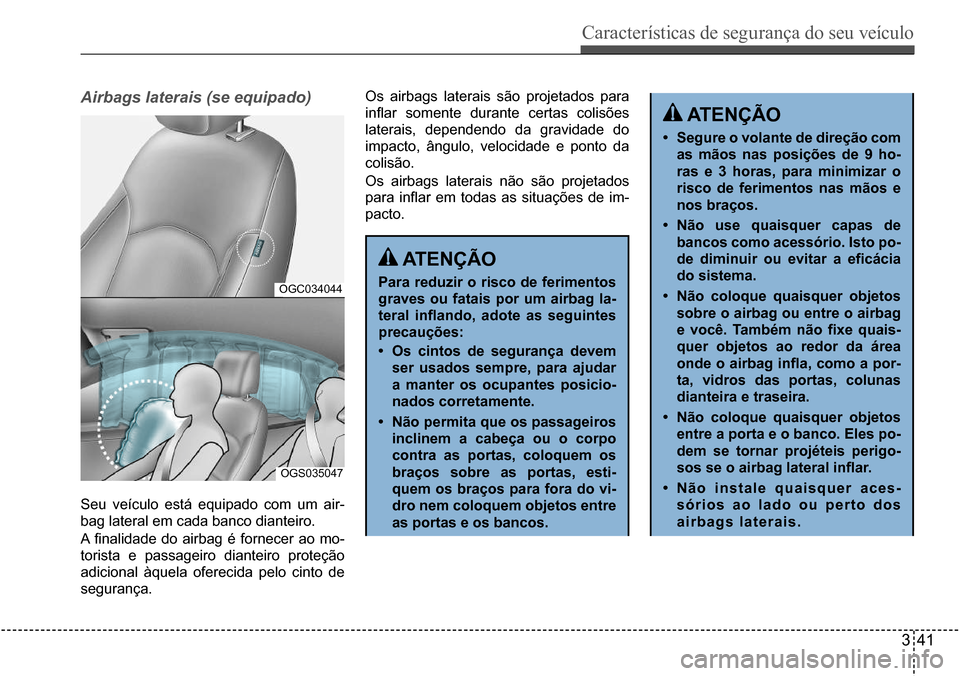

341
OGC034044
OGS035047
Airbags laterais (se equipado)
Seu veículo está equipado com um air-
bag lateral em cada banco dianteiro.
A finalidade do airbag é fornecer ao mo-
torista e passageiro dianteiro proteção
adicional àquela oferecida pelo cinto de
segurança.
Os airbags laterais são projetados para
inflar somente durante certas colisões
laterais, dependendo da gravidade do
impacto, ângulo, velocidade e ponto da
colisão.
Os airbags laterais não são projetados
para inflar em todas as situações de im-
pacto.
atençÃo
Para reduzir o risco de ferimentos
graves ou fatais por um airbag la-
teral inflando, adote as seguintes
precauções:
• os cintos de segurança devem
ser usados sempre, para ajudar
a manter os ocupantes posicio-
nados corretamente.
• não permita que os passageiros
inclinem a cabeça ou o corpo
contra as portas, coloquem os
braços sobre as portas, esti-
quem os braços para fora do vi-
dro nem coloquem objetos entre
as portas e os bancos.
atençÃo
• segure o volante de direção com
as mãos nas posições de 9 ho-
ras e 3 horas, para minimizar o
risco de ferimentos nas mãos e
nos braços.
• não use quaisquer capas de
bancos como acessório. isto po-
de diminuir ou evitar a eficácia
do sistema.
• não coloque quaisquer objetos
sobre o airbag ou entre o airbag
e você. Também não fixe quais-
quer objetos ao redor da área
onde o airbag infla, como a por-
ta, vidros das portas, colunas
dianteira e traseira.
• não coloque quaisquer objetos
entre a porta e o banco. eles po-
dem se tornar projéteis perigo-
sos se o airbag lateral inflar.
• não instale quaisquer aces-
sórios ao lado ou perto dos
airbags laterais.

Características de segurança do seu veículo

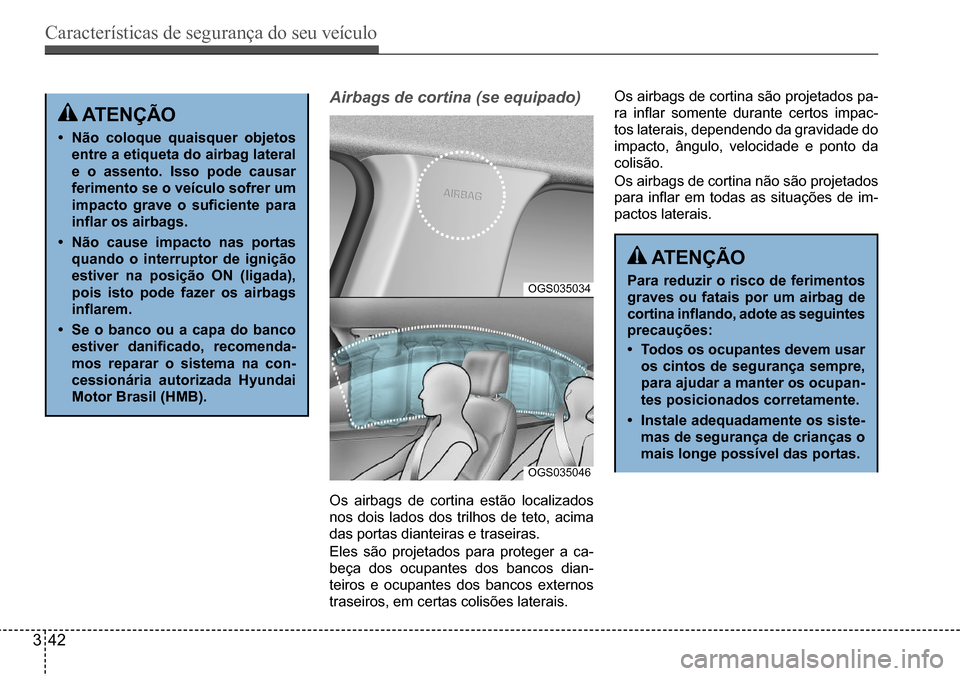

342
OGS035034
OGS035046
atençÃo
• não coloque quaisquer objetos
entre a etiqueta do airbag lateral
e o assento. isso pode causar
ferimento se o veículo sofrer um
impacto grave o suficiente para
inflar os airbags.
• não cause impacto nas portas
quando o interruptor de ignição
estiver na posição on (ligada),
pois isto pode fazer os airbags
inflarem.
• se o banco ou a capa do banco
estiver danificado, recomenda-
mos reparar o sistema na con-
cessionária autorizada Hyundai
motor Brasil (HmB).
atençÃo
Para reduzir o risco de ferimentos
graves ou fatais por um airbag de
cortina inflando, adote as seguintes
precauções:
• todos os ocupantes devem usar
os cintos de segurança sempre,
para ajudar a manter os ocupan-
tes posicionados corretamente.
• instale adequadamente os siste-
mas de segurança de crianças o
mais longe possível das portas.
Airbags de cortina (se equipado)
Os airbags de cortina estão localizados
nos dois lados dos trilhos de teto, acima
das portas dianteiras e traseiras.
Eles são projetados para proteger a ca-
beça dos ocupantes dos bancos dian-
teiros e ocupantes dos bancos externos
traseiros, em certas colisões laterais.
Os airbags de cortina são projetados pa-
ra inflar somente durante certos impac-
tos laterais, dependendo da gravidade do
impacto, ângulo, velocidade e ponto da
colisão.
Os airbags de cortina não são projetados
para inflar em todas as situações de im-
pactos laterais.

Características de segurança do seu veículo

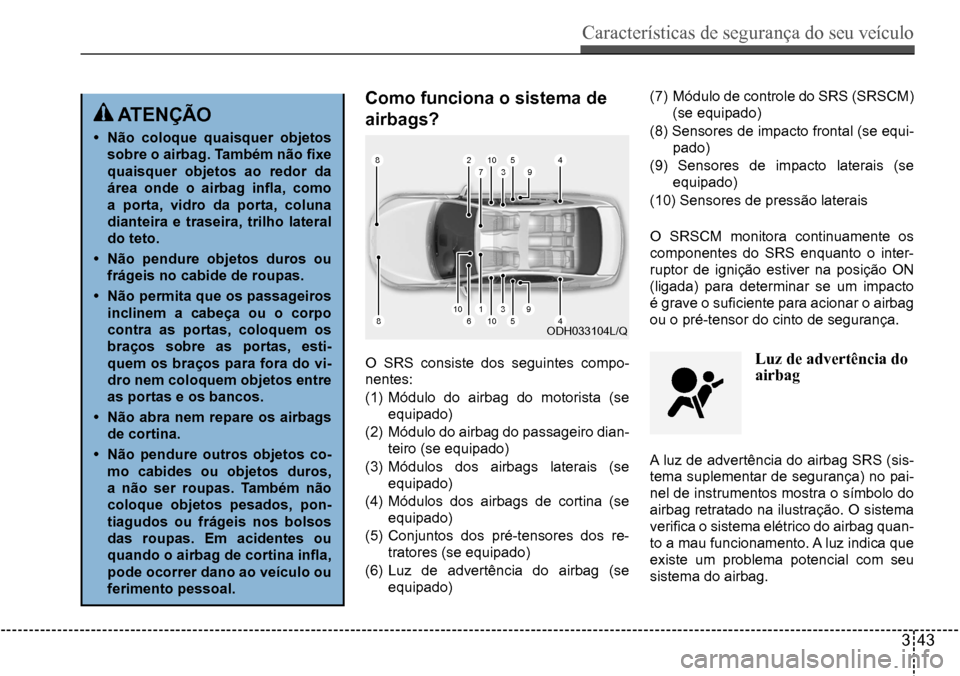

343
8
8
10
10
61
27
3
3
5
5
4
4
9
9
10ODH033104L/Q
atençÃo
• não coloque quaisquer objetos
sobre o airbag. Também não fixe
quaisquer objetos ao redor da
área onde o airbag infla, como
a porta, vidro da porta, coluna
dianteira e traseira, trilho lateral
do teto.
• não pendure objetos duros ou
frágeis no cabide de roupas.
• não permita que os passageiros
inclinem a cabeça ou o corpo
contra as portas, coloquem os
braços sobre as portas, esti-
quem os braços para fora do vi-
dro nem coloquem objetos entre
as portas e os bancos.
• não abra nem repare os airbags
de cortina.
• não pendure outros objetos co-
mo cabides ou objetos duros,
a não ser roupas. também não
coloque objetos pesados, pon-
tiagudos ou frágeis nos bolsos
das roupas. em acidentes ou
quando o airbag de cortina infla,
pode ocorrer dano ao veículo ou
ferimento pessoal.
Como funciona o sistema de
airbags?
O SRS consiste dos seguintes compo-
nentes:
(1) Módulo do airbag do motorista (se
equipado)
(2) Módulo do airbag do passageiro dian-
teiro (se equipado)
(3) Módulos dos airbags laterais (se
equipado)
(4) Módulos dos airbags de cortina (se
equipado)
(5) Conjuntos dos pré-tensores dos re-
tratores (se equipado)
(6) Luz de advertência do airbag (se
equipado)
(7) Módulo de controle do SRS (SRSCM)
(se equipado)
(8) Sensores de impacto frontal (se equi-
pado)
(9) Sensores de impacto laterais (se
equipado)
(10) Sensores de pressão laterais
O SRSCM monitora continuamente os
componentes do SRS enquanto o inter-
ruptor de ignição estiver na posição ON
(ligada) para determinar se um impacto
é grave o suficiente para acionar o airbag
ou o pré-tensor do cinto de segurança.
Luz de advertência do airbag
A luz de advertência do airbag SRS (sis-
tema suplementar de segurança) no pai-
nel de instrumentos mostra o símbolo do
airbag retratado na ilustração. O sistema
verifica o sistema elétrico do airbag quan-
to a mau funcionamento. A luz indica que
existe um problema potencial com seu
sistema do airbag.

Características de segurança do seu veículo

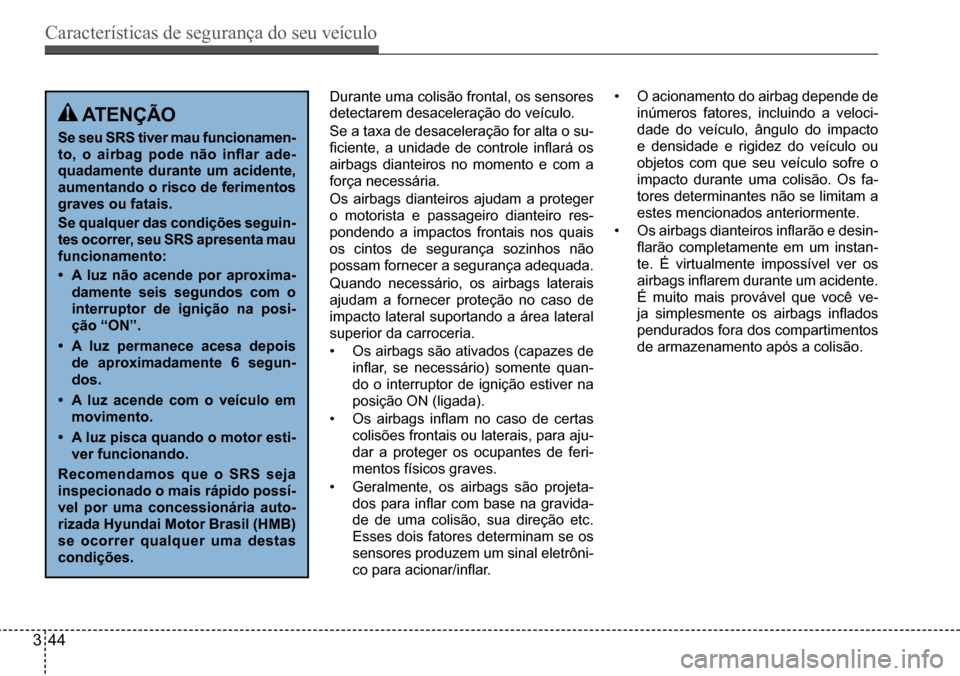

344
atençÃo
se seu srs tiver mau funcionamen-
to, o airbag pode não inflar ade-
quadamente durante um acidente,
aumentando o risco de ferimentos
graves ou fatais.
se qualquer das condições seguin-
tes ocorrer, seu srs apresenta mau
funcionamento:
• a luz não acende por aproxima-
damente seis segundos com o
interruptor de ignição na posi-
ção “on”.
• a luz permanece acesa depois
de aproximadamente 6 segun-
dos.
• a luz acende com o veículo em
movimento.
• a luz pisca quando o motor esti-
ver funcionando.
recomendamos que o srs seja
inspecionado o mais rápido possí-
vel por uma concessionária auto-
rizada Hyundai motor Brasil (HmB)
se ocorrer qualquer uma destas
condições.
Durante uma colisão frontal, os sensores
detectarem desaceleração do veículo.
Se a taxa de desaceleração for alta o su-
ficiente, a unidade de controle inflará os
airbags dianteiros no momento e com a
força necessária.
Os airbags dianteiros ajudam a proteger
o motorista e passageiro dianteiro res-
pondendo a impactos frontais nos quais
os cintos de segurança sozinhos não
possam fornecer a segurança adequada.
Quando necessário, os airbags laterais
ajudam a fornecer proteção no caso de
impacto lateral suportando a área lateral
superior da carroceria.
• Os airbags são ativados (capazes de
inflar, se necessário) somente quan-
do o interruptor de ignição estiver na
posição ON (ligada).
• Os airbags inflam no caso de certas
colisões frontais ou laterais, para aju-
dar a proteger os ocupantes de feri-
mentos físicos graves.
• Geralmente, os airbags são projeta-
dos para inflar com base na gravida-
de de uma colisão, sua direção etc.
Esses dois fatores determinam se os
sensores produzem um sinal eletrôni-
co para acionar/inflar.
• O acionamento do airbag depende de
inúmeros fatores, incluindo a veloci-
dade do veículo, ângulo do impacto
e densidade e rigidez do veículo ou
objetos com que seu veículo sofre o
impacto durante uma colisão. Os fa-
tores determinantes não se limitam a
estes mencionados anteriormente.
• Os airbags dianteiros inflarão e desin-
flarão completamente em um instan-
te. É virtualmente impossível ver os
airbags inflarem durante um acidente.
É muito mais provável que você ve-
ja simplesmente os airbags inflados
pendurados fora dos compartimentos
de armazenamento após a colisão.

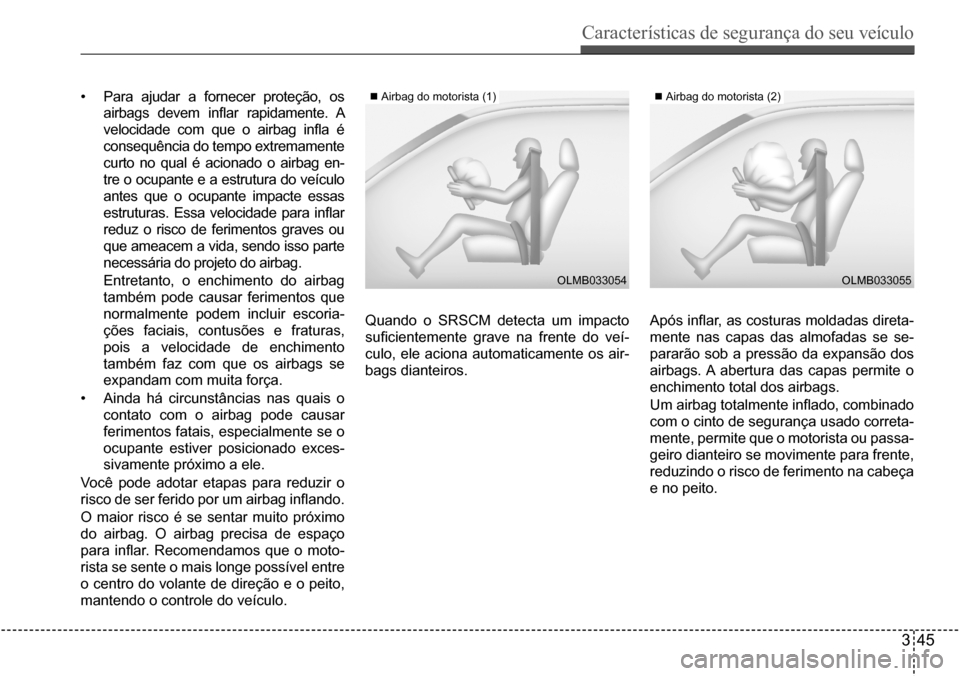

Características de segurança do seu veículo
345
OLMB033054OLMB033055
• Para ajudar a fornecer proteção, os
airbags devem inflar rapidamente. A
velocidade com que o airbag infla é
consequência do tempo extremamente
curto no qual é acionado o airbag en-
tre o ocupante e a estrutura do veículo
antes que o ocupante impacte essas
estruturas. Essa velocidade para inflar
reduz o risco de ferimentos graves ou
que ameacem a vida, sendo isso parte
necessária do projeto do airbag.
Entretanto, o enchimento do airbag
também pode causar ferimentos que
normalmente podem incluir escoria-
ções faciais, contusões e fraturas,
pois a velocidade de enchimento
também faz com que os airbags se
expandam com muita força.
• Ainda há circunstâncias nas quais o
contato com o airbag pode causar
ferimentos fatais, especialmente se o
ocupante estiver posicionado exces-
sivamente próximo a ele.
Você pode adotar etapas para reduzir o
risco de ser ferido por um airbag inflando.
O maior risco é se sentar muito próximo
do airbag. O airbag precisa de espaço
para inflar. Recomendamos que o moto-
rista se sente o mais longe possível entre
o centro do volante de direção e o peito,
mantendo o controle do veículo.
Quando o SRSCM detecta um impacto
suficientemente grave na frente do veí-
culo, ele aciona automaticamente os air-
bags dianteiros.
„Airbag do motorista (1) „Airbag do motorista (2)
Após inflar, as costuras moldadas direta-
mente nas capas das almofadas se se-
pararão sob a pressão da expansão dos
airbags. A abertura das capas permite o
enchimento total dos airbags.
Um airbag totalmente inflado, combinado
com o cinto de segurança usado correta-
mente, permite que o motorista ou passa-
geiro dianteiro se movimente para frente,
reduzindo o risco de ferimento na cabeça
e no peito.
