2016 MAZDA MODEL 3 HATCHBACK Priročnik za lastnika (in Slovenian)

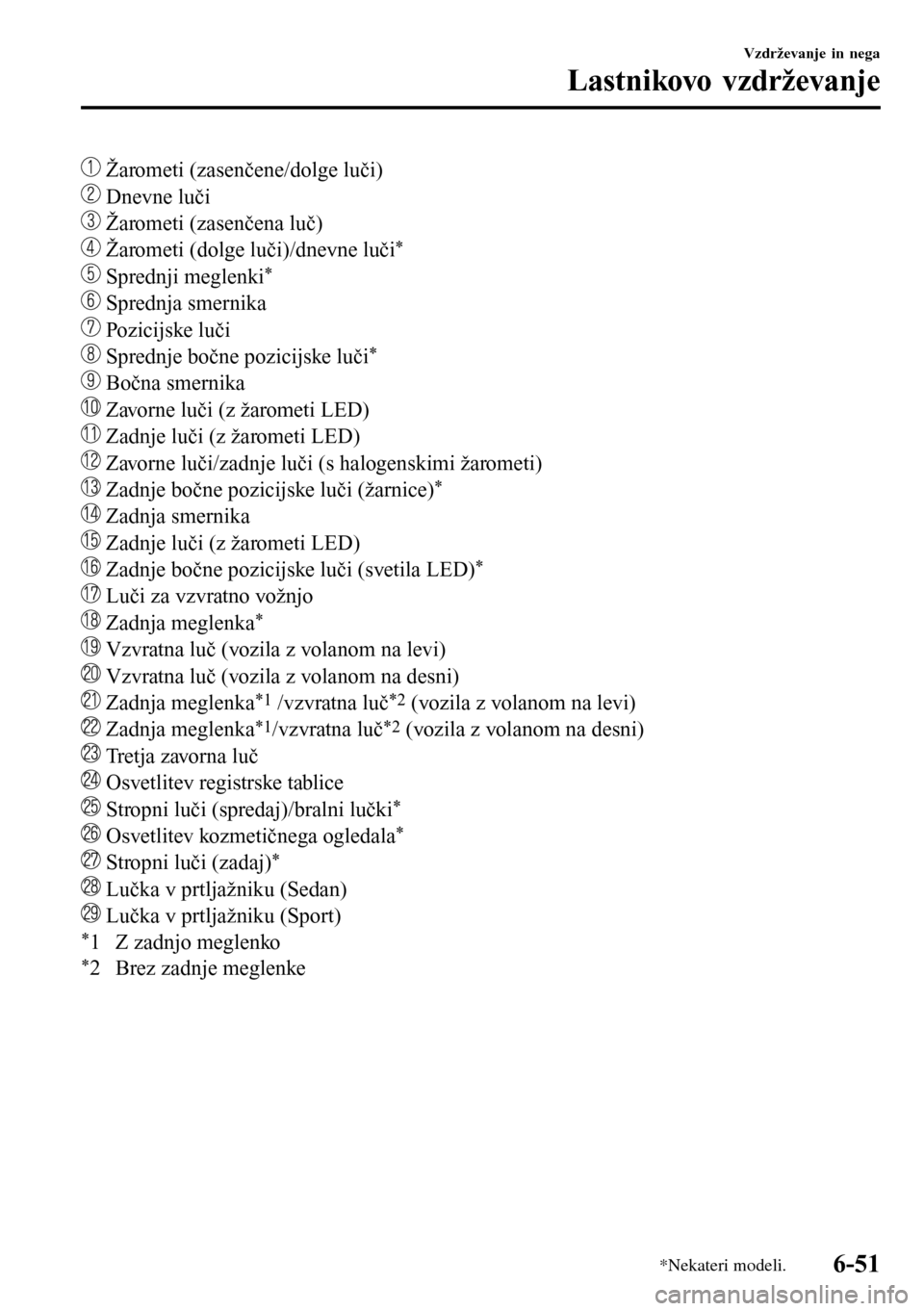

Žarometi (zasenčene/dolge luči)
Dnevne luči
Žarometi (zasenčena luč)
Žarometi (dolge luči)/dnevne luči*
Sprednji meglenki*
Sprednja smernika
Pozicijske luči
Sprednje bočne pozicijske luči*
Bočna smernika
Zavorne luči (z žarometi LED)
Zadnje luči (z žarometi LED)
Zavorne luči/zadnje luči (s halogenskimi žarometi)
Zadnje bočne pozicijske luči (žarnice)*
Zadnja smernika
Zadnje luči (z žarometi LED)
Zadnje bočne pozicijske luči (svetila LED)*
Luči za vzvratno vožnjo
Zadnja meglenka*
Vzvratna luč (vozila z volanom na levi)
Vzvratna luč (vozila z volanom na desni)
Zadnja meglenka*1 /vzvratna luč*2 (vozila z volanom na levi)
Zadnja meglenka*1/vzvratna luč*2 (vozila z volanom na desni)
Tretja zavorna luč
Osvetlitev registrske tablice
Stropni luči (spredaj)/bralni lučki*
Osvetlitev kozmetičnega ogledala*
Stropni luči (zadaj)*
Lučka v prtljažniku (Sedan)
Lučka v prtljažniku (Sport)*1 Z zadnjo meglenko
*2 Brez zadnje meglenke
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-51

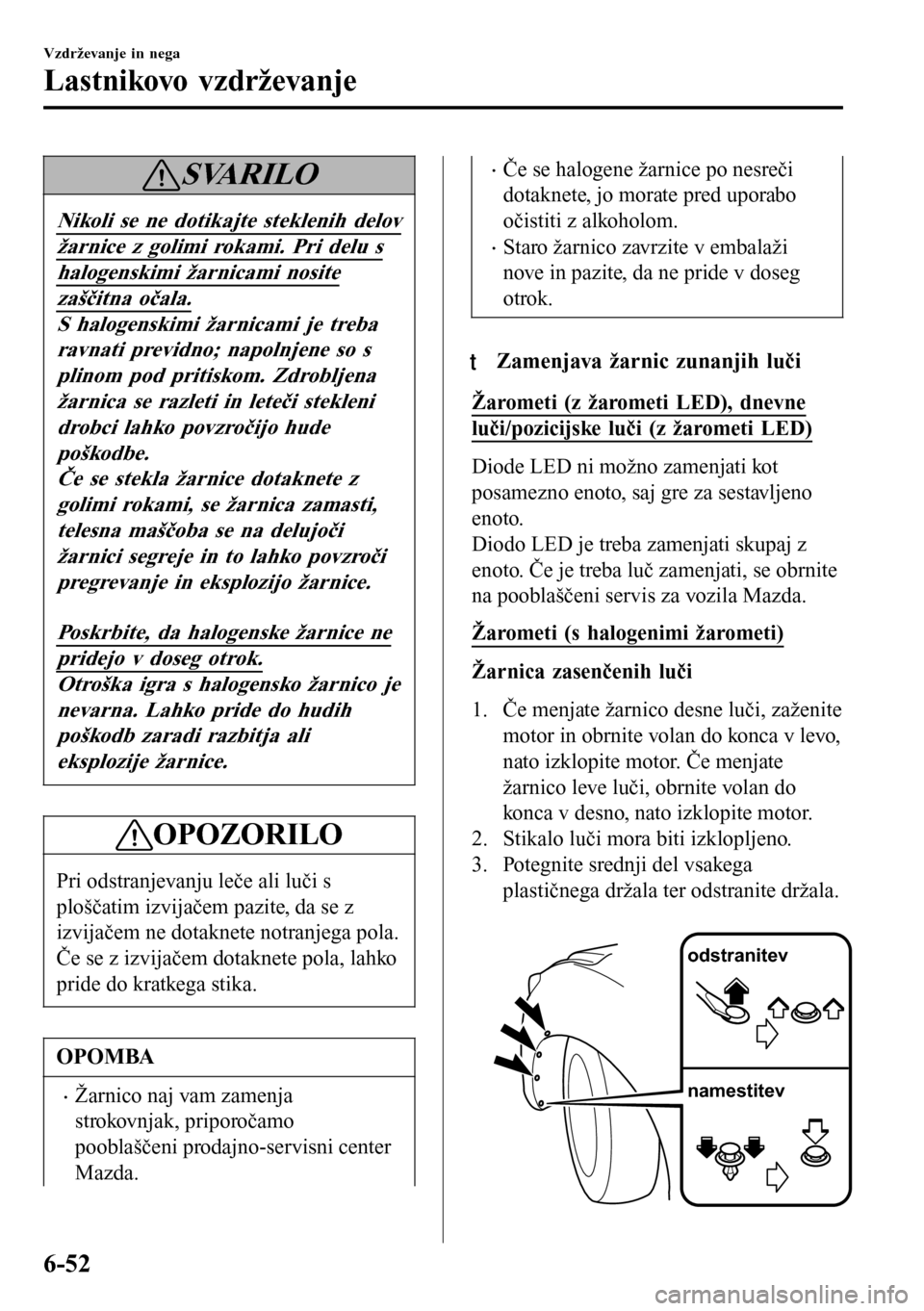

SVARILO
Nikoli se ne dotikajte steklenih delov
žarnice z golimi rokami. Pri delu s
halogenskimi žarnicami nosite
zaščitna očala.
S halogenskimi žarnicami je treba
ravnati previdno; napolnjene so s
plinom pod pritiskom. Zdrobljena
žarnica se razleti in leteči stekleni
drobci lahko povzročijo hude
poškodbe.
Če se stekla žarnice dotaknete z
golimi rokami, se žarnica zamasti,
telesna maščoba se na delujoči
žarnici segreje in to lahko povzroči
pregrevanje in eksplozijo žarnice.
Poskrbite, da halogenske žarnice ne
pridejo v doseg otrok.
Otroška igra s halogensko žarnico je
nevarna. Lahko pride do hudih
poškodb zaradi razbitja ali
eksplozije žarnice.
OPOZORILO
Pri odstranjevanju leče ali luči s
ploščatim izvijačem pazite, da se z
izvijačem ne dotaknete notranjega pola.
Če se z izvijačem dotaknete pola, lahko
pride do kratkega stika.
OPOMBA
•Žarnico naj vam zamenja
strokovnjak, priporočamo
pooblaščeni prodajno-servisni center
Mazda.
•Če se halogene žarnice po nesreči
dotaknete, jo morate pred uporabo
očistiti z alkoholom.
•Staro žarnico zavrzite v embalaži
nove in pazite, da ne pride v doseg
otrok.
tZamenjava žarnic zunanjih luči
Žarometi (z žarometi LED), dnevne
luči/pozicijske luči (z žarometi LED)
Diode LED ni možno zamenjati kot
posamezno enoto, saj gre za sestavljeno
enoto.
Diodo LED je treba zamenjati skupaj z
enoto. Če je treba luč zamenjati, se obrnite
na pooblaščeni servis za vozila Mazda.
Žarometi (s halogenimi žarometi)
Žarnica zasenčenih luči
1. Če menjate žarnico desne luči, zaženite
motor in obrnite volan do konca v levo,
nato izklopite motor. Če menjate
žarnico leve luči, obrnite volan do
konca v desno, nato izklopite motor.
2. Stikalo luči mora biti izklopljeno.
3. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.

odstranitev
namestitev
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-52

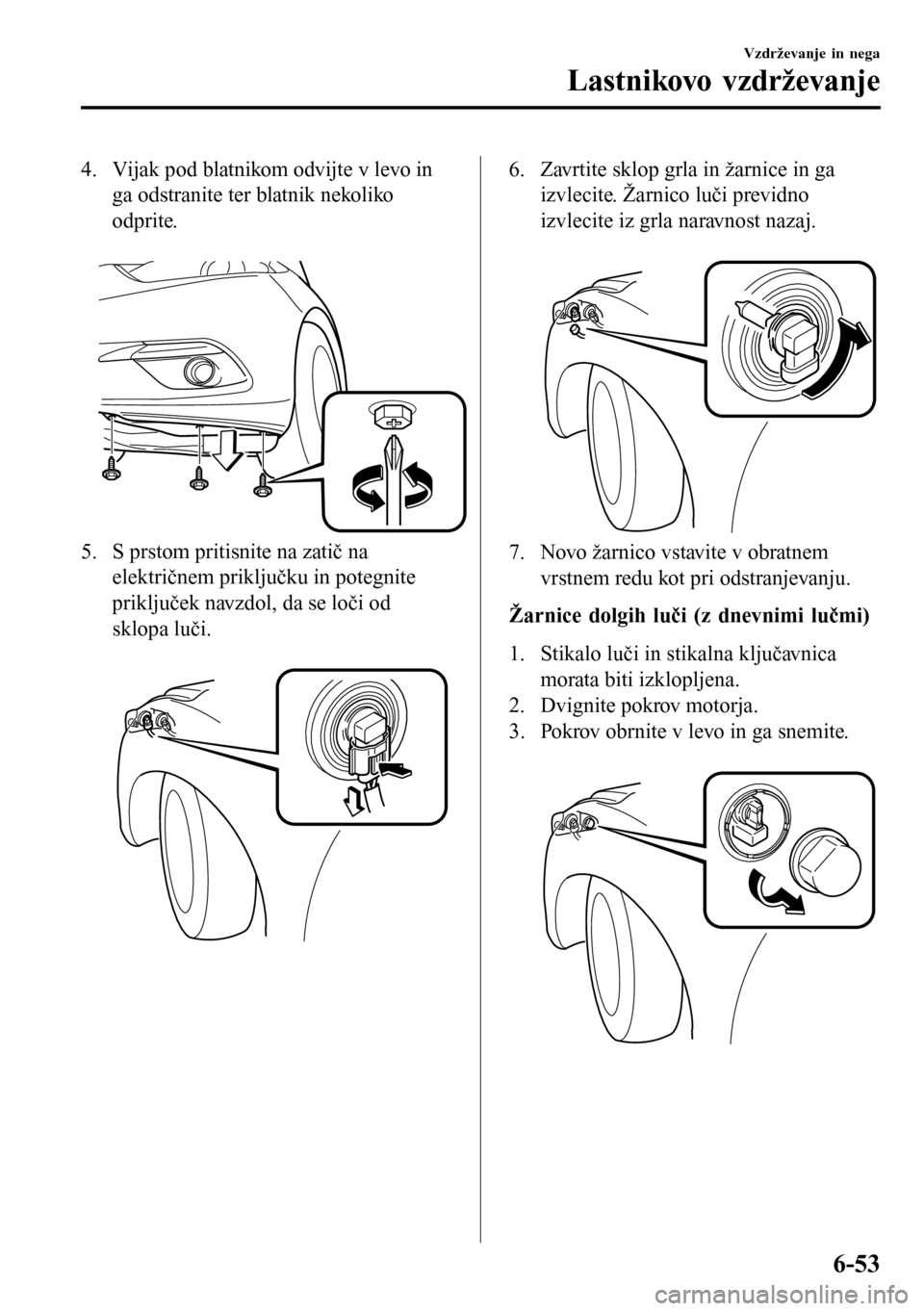

4. Vijak pod blatnikom odvijte v levo in
ga odstranite ter blatnik nekoliko
odprite.

5. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek navzdol, da se loči od
sklopa luči.

6. Zavrtite sklop grla in žarnice in ga
izvlecite. Žarnico luči previdno
izvlecite iz grla naravnost nazaj.

7. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Žarnice dolgih luči (z dnevnimi lučmi)
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Dvignite pokrov motorja.
3. Pokrov obrnite v levo in ga snemite.

Vzdrževanje in nega
Lastnikovo vzdrževanje
6-53

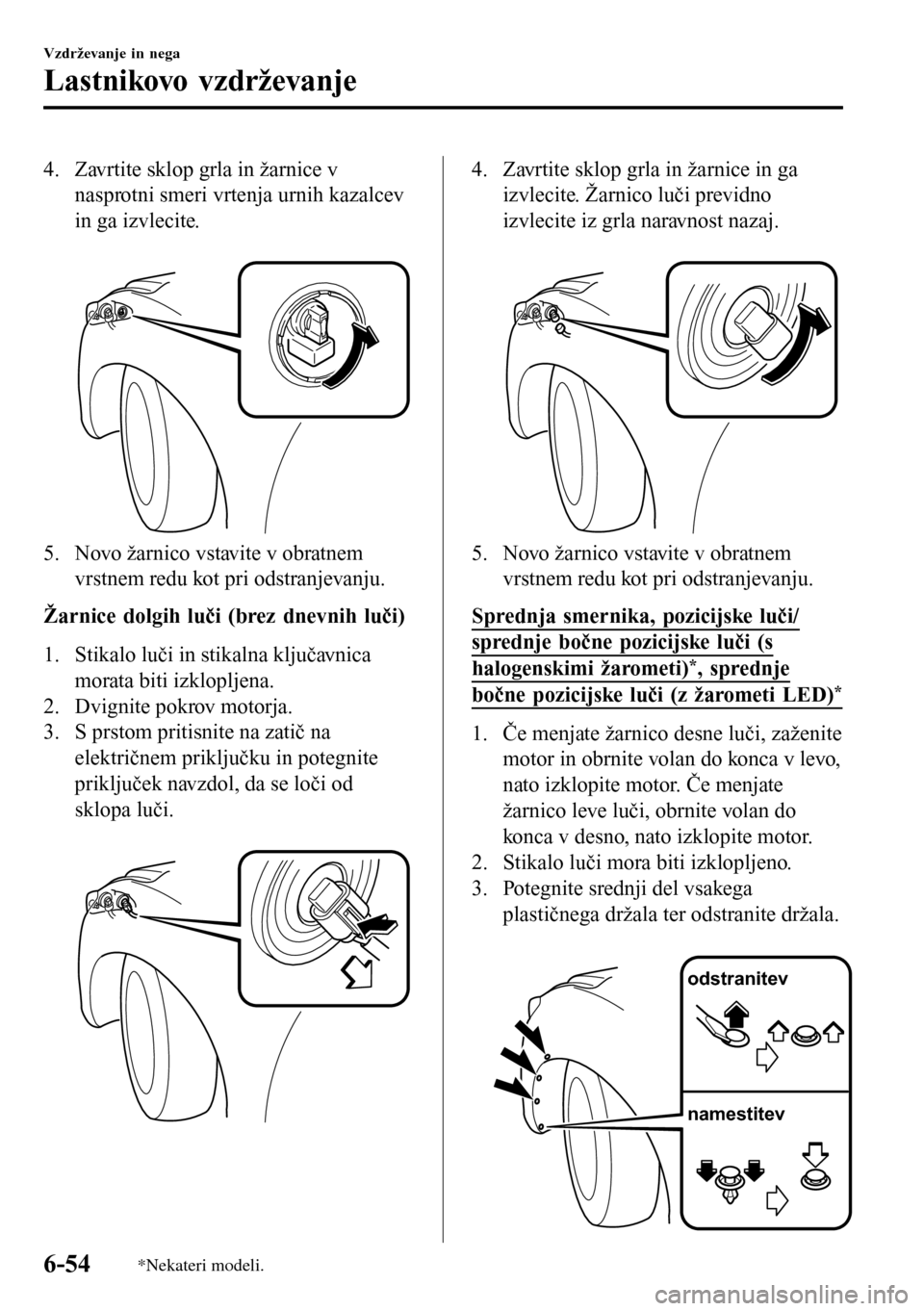

4. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.

5. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Žarnice dolgih luči (brez dnevnih luči)
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Dvignite pokrov motorja.
3. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek navzdol, da se loči od
sklopa luči.

4. Zavrtite sklop grla in žarnice in ga
izvlecite. Žarnico luči previdno
izvlecite iz grla naravnost nazaj.

5. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Sprednja smernika, pozicijske luči/
sprednje bočne pozicijske luči (s
halogenskimi žarometi)*, sprednje
bočne pozicijske luči (z žarometi LED)*
1. Če menjate žarnico desne luči, zaženite
motor in obrnite volan do konca v levo,
nato izklopite motor. Če menjate
žarnico leve luči, obrnite volan do
konca v desno, nato izklopite motor.
2. Stikalo luči mora biti izklopljeno.
3. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.

odstranitev
namestitev
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-54*Nekateri modeli.

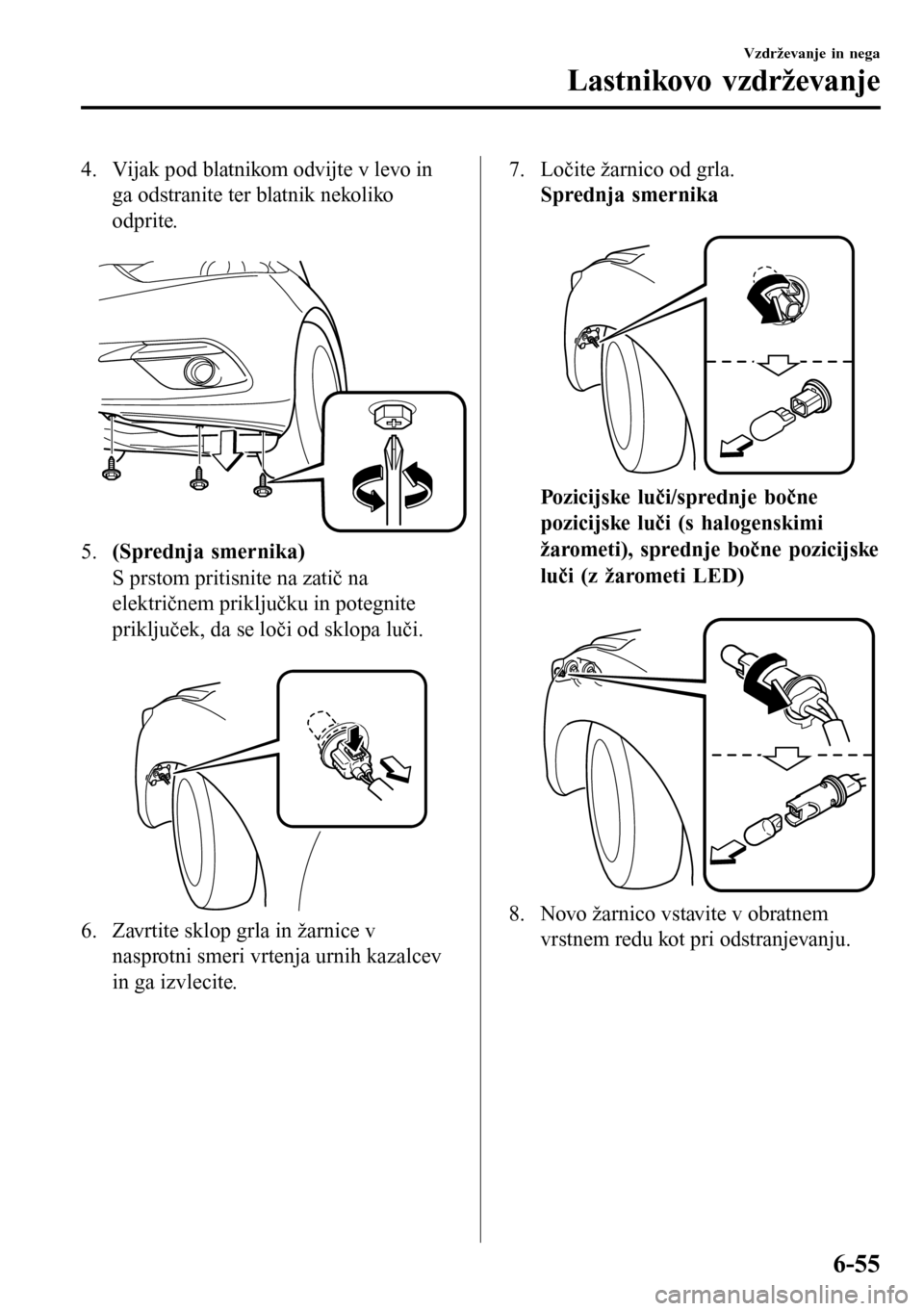

4. Vijak pod blatnikom odvijte v levo in
ga odstranite ter blatnik nekoliko
odprite.

5.(Sprednja smernika)
S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.

6. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
7. Ločite žarnico od grla.
Sprednja smernika

Pozicijske luči/sprednje bočne
pozicijske luči (s halogenskimi
žarometi), sprednje bočne pozicijske
luči (z žarometi LED)

8. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-55

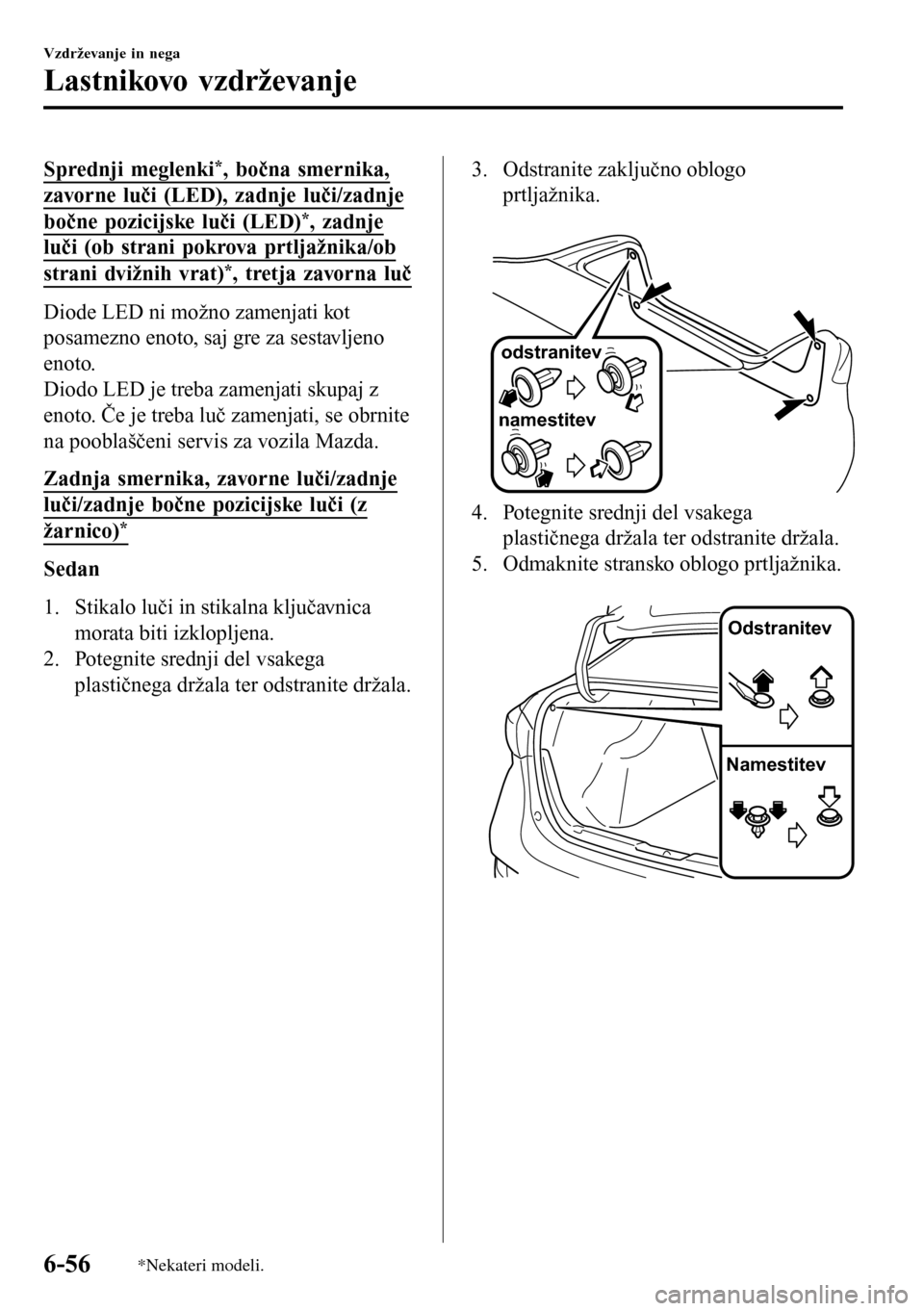

Sprednji meglenki*, bočna smernika,
zavorne luči (LED), zadnje luči/zadnje
bočne pozicijske luči (LED)*, zadnje
luči (ob strani pokrova prtljažnika/ob
strani dvižnih vrat)*, tretja zavorna luč
Diode LED ni možno zamenjati kot
posamezno enoto, saj gre za sestavljeno
enoto.
Diodo LED je treba zamenjati skupaj z
enoto. Če je treba luč zamenjati, se obrnite
na pooblaščeni servis za vozila Mazda.
Zadnja smernika, zavorne luči/zadnje
luči/zadnje bočne pozicijske luči (z
žarnico)*
Sedan
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.
3. Odstranite zaključno oblogo
prtljažnika.

namestitevodstranitev
4. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.
5. Odmaknite stransko oblogo prtljažnika.

Odstranitev
Namestitev
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-56*Nekateri modeli.

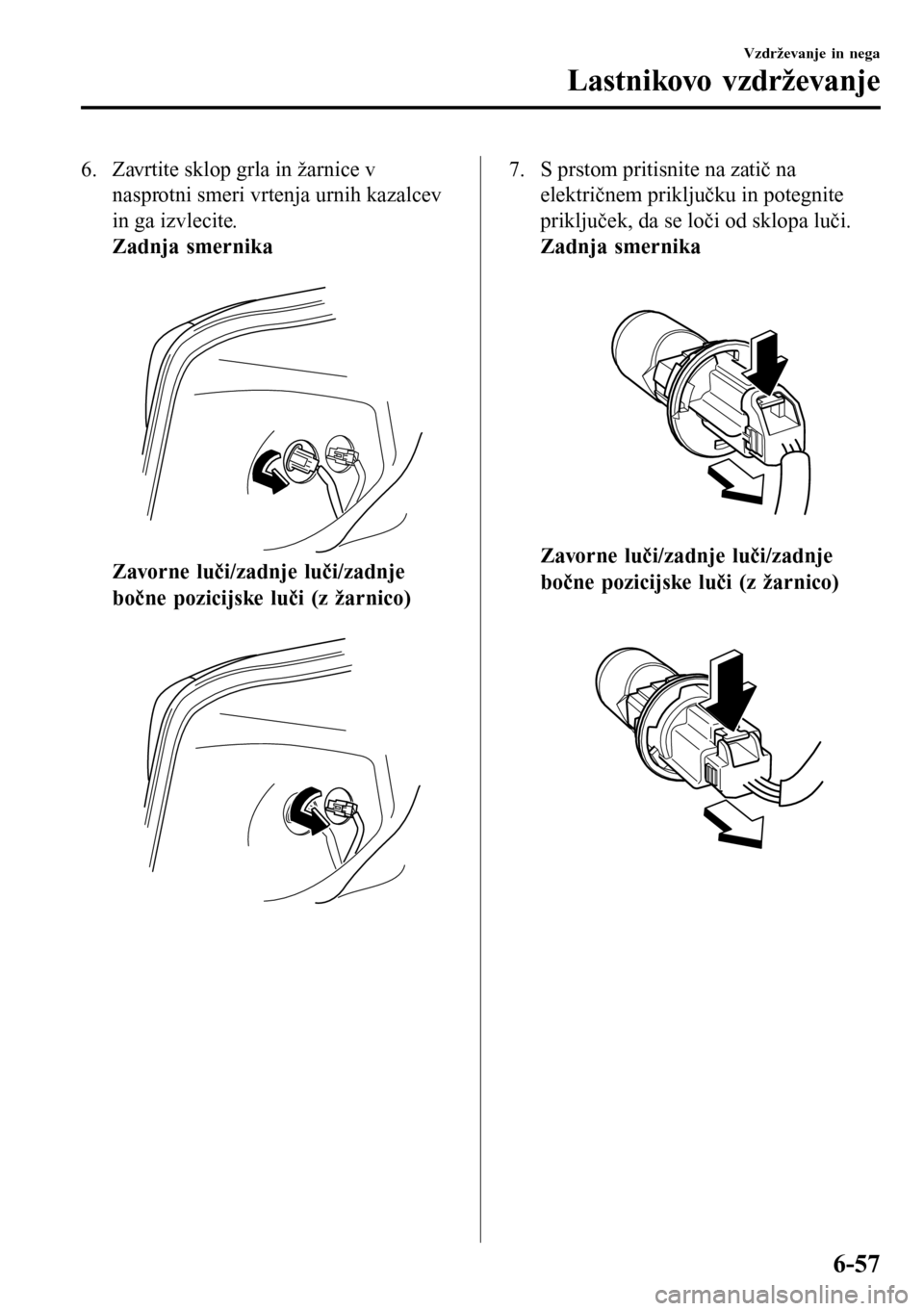

6. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
Zadnja smernika

Zavorne luči/zadnje luči/zadnje
bočne pozicijske luči (z žarnico)

7. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.
Zadnja smernika

Zavorne luči/zadnje luči/zadnje
bočne pozicijske luči (z žarnico)

Vzdrževanje in nega
Lastnikovo vzdrževanje
6-57

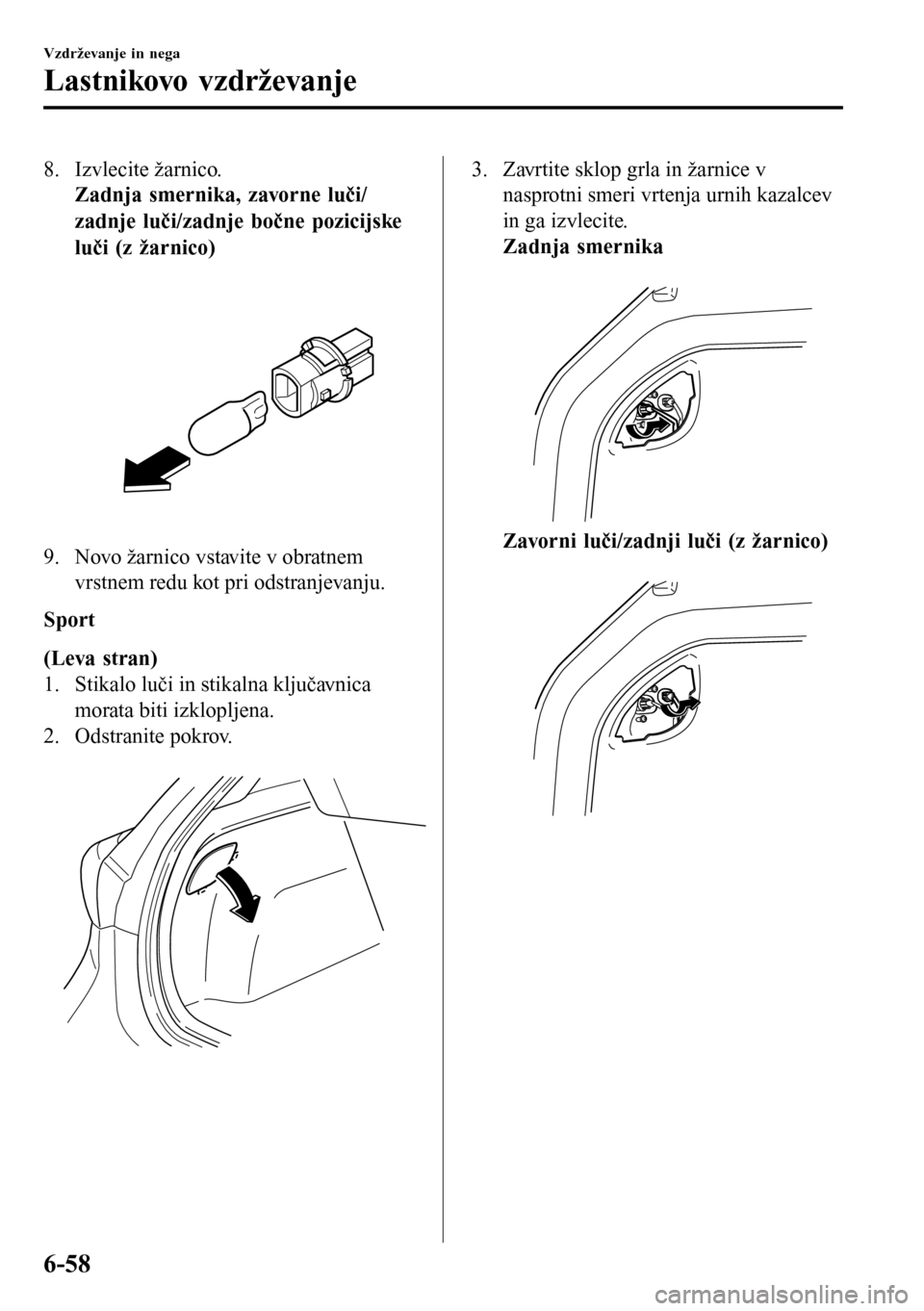

8. Izvlecite žarnico.
Zadnja smernika, zavorne luči/
zadnje luči/zadnje bočne pozicijske
luči (z žarnico)

9. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Sport
(Leva stran)
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Odstranite pokrov.

3. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
Zadnja smernika

Zavorni luči/zadnji luči (z žarnico)

Vzdrževanje in nega
Lastnikovo vzdrževanje
6-58
