2016 MAZDA MODEL 3 HATCHBACK Priročnik za lastnika (in Slovenian)

tOpozorilo (označba na zaslonu)
Prikazano je sporočilo, ki uporabnika obvešča o stanju delovanja sistema ter o okvarah ali
neobičajnem delovanju.
Če zasveti opozorilna lučka ali utripa ali se prikaže simbol, preverite podatke vezane na
opozorilno lučko ali simbol. (stran 4-41)
Če se prikaže samo sporočilo, glejte Sporočila večinformacijskega prikazovalnika. (stran
7-43)
Med vožnjo
Instrumentna plošča in prikazovalnik
4-37

Head up zaslon*
Optično tipalo Vzvratno ogledalo
Združevalnik
SVARILO
Svetlost prikaza in položaj vedno nastavljajte pri ustavljenem vozilu:
Nastavljanje svetlosti in položaja prikaza med vožnjo je zelo nevarno, saj zmoti
vašo pozornost pri spremljanju prometa in lahko povzroči nezgodo.
OPOZORILO
•Kota Head up zaslona ne nastavljajte ročno, prav tako ga ne odpirajte/zapirajte ročno.
Zaradi prstnih odtisov bodo podatki na zaslonu slabše vidni. mehanska sila pa lahko
okvari mehanizem.
•V bližino Head up zaslona ne odlagajte predmetov. Head up zaslon morda ne bo
deloval. oz. lahko motnje v delovanju povzročijo okvaro.
•V bližino Head up zaslona ne postavljajte pijač. Če tekočina brizgne na Head up
zaslon, se zaslon lahko okvari.
•Ne polagajte predmetov na Head up zaslon in ne lepite nalepk na protiprašno folijo/
optični sprejemnik, ker bo sicer prišlo do motenj v delovanju.
•Svetlost prikaza nadzira vgrajeno tipalo. Če je optično tipalo prekrito, se svetlost
prikaza zmanjša in ga je težko razbrati.
•Optično tipalo ne sme biti izpostavljeno močni svetlobi. Lahko se okvari.
Med vožnjo
Instrumentna plošča in prikazovalnik
4-38*Nekateri modeli.

OPOMBA
•Polarizirana sončna očala lahko poslabšajo berljivost prikaza. Snemite polarizirana
očala ali prilagodite svetlost prikaza.
•Nastavitev se lahko razlikuje, če je bil akumulator odklopljen in ponovno priklopljen ali
če je slaba napetost.
•Prikaz bo lahko slabo viden ali trenutno popačen zaradi vremenskih razmer kot so dež,
sneg, svetloba in temperatura.
•Head up zaslon ne deluje, če je bila odstranjena avdio naprava.
Prikazi Head up zaslona vključujejo naslednje informacije:
•Pogoji za delovanje in opozorila nadzora mrtvih kotov (BSM)
Glejte Nadzor mrtvega kota (BSM) na strani 4-118.
•Opozorila sistema za pomoč pri zaznavanju razdalje (DRSS)
Glejte Sistem za pomoč pri zaznavanju razdalje (DRSS) na strani 4-132.
•Prometni znaki in opozorila sistema za prepoznavanje prometnih znakov (TSR)
Glejte Sistem za prepoznavanje prometnih znakov (TSR) na strani 4-125.
•Stanje in opozorila Mazdinega tempomata z radarjem (MRCC)
Glejte Mazdin tempomat z radarjem (MRCC) na strani 4-141.
•Opozorilo ohranjanja smeri na voznem pasu (LDWS)
Glejte Zvočni signal sistema ohranjanja smeri na voznem pasu (LDWS) na strani 4-112.
•Pogoji za delovanje in opozorila sistema za pomoč pri ohranjanju voznega pasu (LAS) in
opozarjanja na zapuščanje voznega pasu (LDWS)
Glejte Sistem za pomoč pri ohranjanju voznega pasu (LAS) in opozarjanje na zapuščanje
voznega pasu (LDWS) na strani 4-152.
•Opozorila naprednega samodejnega zaviranja pri počasni vožnji (napredni SCBS)
Glejte Napredno samodejno zaviranje pri počasni vožnji (napredni SCBS) na strani 4-172.
•Opozorila samodejnega zaviranja pri počasni vožnji [naprej] (SCBS F)
Glejte Sistem samodejnega zaviranja pri počasni vožnji [naprej] (SCBS F) na strani 4-177.
•Opozorila samodejnega zaviranja pri počasni vožnji [vzvratno] (SCBS R)
Glejte Sistem samodejnega zaviranja pri počasni vožnji [vzvratno] (SCBS R) na strani
4-182.
•Opozorila samodejnega zaviranja (SBS)
Glejte Sistem samodejnega zaviranja (SBS) na strani4-188.
•Stanje in opozorila nastavljivega omejevalnika hitrosti
Glejte Nastavljivi omejevalnik hitrosti na strani 4-165.
Med vožnjo
Instrumentna plošča in prikazovalnik
4-39

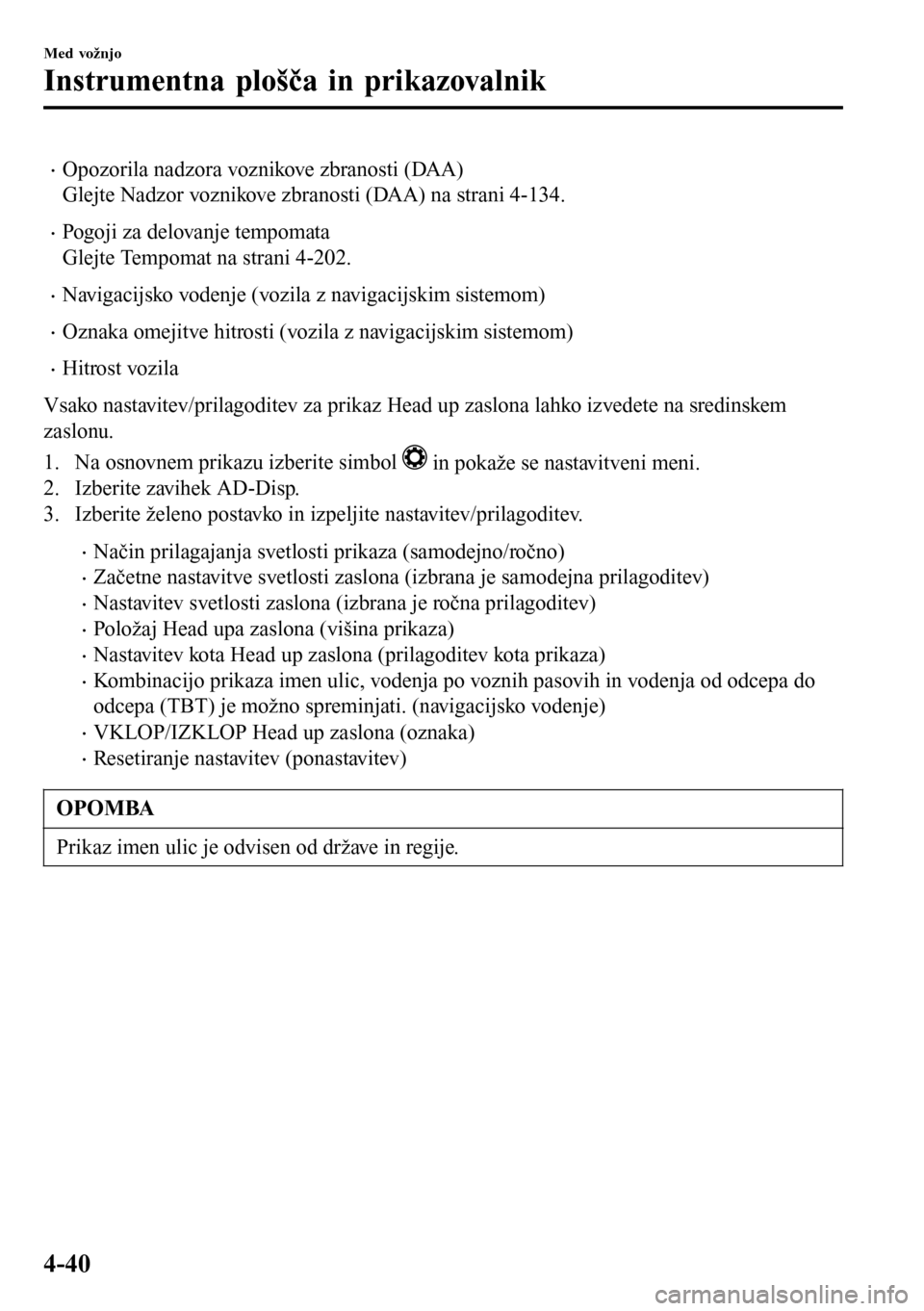

•Opozorila nadzora voznikove zbranosti (DAA)
Glejte Nadzor voznikove zbranosti (DAA) na strani 4-134.
•Pogoji za delovanje tempomata
Glejte Tempomat na strani 4-202.
•Navigacijsko vodenje (vozila z navigacijskim sistemom)
•Oznaka omejitve hitrosti (vozila z navigacijskim sistemom)
•Hitrost vozila
Vsako nastavitev/prilagoditev za prikaz Head up zaslona lahko izvedete na sredinskem
zaslonu.
1. Na osnovnem prikazu izberite simbol
in pokaže se nastavitveni meni.
2. Izberite zavihek AD-Disp.
3. Izberite želeno postavko in izpeljite nastavitev/prilagoditev.
•Način prilagajanja svetlosti prikaza (samodejno/ročno)
•Začetne nastavitve svetlosti zaslona (izbrana je samodejna prilagoditev)
•Nastavitev svetlosti zaslona (izbrana je ročna prilagoditev)
•Položaj Head upa zaslona (višina prikaza)
•Nastavitev kota Head up zaslona (prilagoditev kota prikaza)
•Kombinacijo prikaza imen ulic, vodenja po voznih pasovih in vodenja od odcepa do
odcepa (TBT) je možno spreminjati. (navigacijsko vodenje)
•VKLOP/IZKLOP Head up zaslona (oznaka)
•Resetiranje nastavitev (ponastavitev)
OPOMBA
Prikaz imen ulic je odvisen od države in regije.
Med vožnjo
Instrumentna plošča in prikazovalnik
4-40

Opozorilne in kontrolne lučke
Instrumentna plošča se razlikuje glede na model in tehnične značilnosti.
Opozorilne/kontrolne lučke se nahajajo na označenih mestih. Tip A
Tip B
Tip C
Sredina armaturne plošče (Digitalni merilnik hitrosti)
(Analogni merilnik hitrosti (z merilnikom števila vrtljajev motorja))
(Analogni merilnik hitrosti (brez merilnika števila vrtljajev motorja)) Instrumentna plošča
Med vožnjo
Instrumentna plošča in prikazovalnik
4-41

tOpozorilne lučke
Te lučke svetijo ali utripajo in s tem opozarjajo voznika na delovanje ali okvare sistemov.
Znak Svarilo Stran
Opozorilna lučka zavor*1*27-31
Opozorilna lučka ABS*1
Opozorilna lučka sistema
porazdelitve zavorne sile
7-31
Opozorilo ABS 7-34
Opozorilna lučka polnjenja akumulatorja*17-31
Opozorilna lučka motornega olja*17-31
(rdeča)Opozorilna lučka visoke temperature hladilne tekočine motorja
*17-31
(rumena)
*Opozorilna lučka i-stop*17-34
Opozorilna lučka delovanja servo volana*17-31
Glavna opozorilna lučka*17-34
*Opozorilna lučka električne ročne zavore*17-34
Opozorilna lučka delovanja motorja*17-34
Opozorilna lučka avtomatskega menjalnika*17-34
Opozorilna lučka sistema varnostnih blazin in zategovalnikov var-
nostnih pasov*17-34
*Opozorilna lučka sistema nadzora tlaka v pnevmatikah*1Utripa 7-34, sveti 7-39
(rdeča)Opozorilna lučka KEY
*1Okvara 7-34
Razen okvare 7-39
(rumena)
*Opozorilna lučka prilagodljivih žarometov LED (ALH)*17-34
(rumena)
*Opozorilna lučka Mazdinega tempomata z radarjem (MRCC) 7-34
Med vožnjo
Instrumentna plošča in prikazovalnik
4-42*Nekateri modeli.

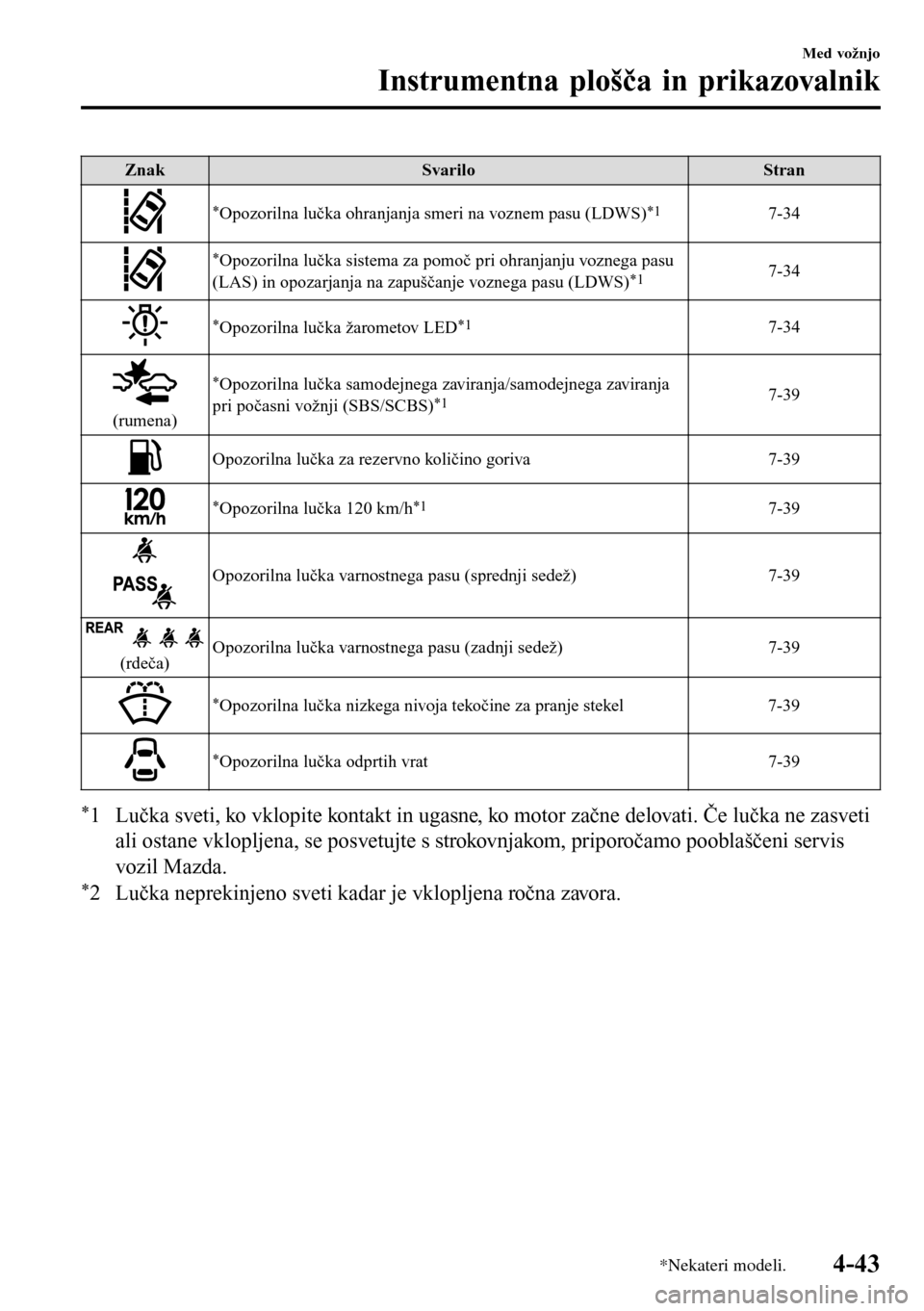

Znak Svarilo Stran
*Opozorilna lučka ohranjanja smeri na voznem pasu (LDWS)*17-34
*Opozorilna lučka sistema za pomoč pri ohranjanju voznega pasu
(LAS) in opozarjanja na zapuščanje voznega pasu (LDWS)*17-34
*Opozorilna lučka žarometov LED*17-34
(rumena)
*Opozorilna lučka samodejnega zaviranja/samodejnega zaviranja
pri počasni vožnji (SBS/SCBS)*17-39
Opozorilna lučka za rezervno količino goriva 7-39
*Opozorilna lučka 120 km/h*17-39
Opozorilna lučka varnostnega pasu (sprednji sedež) 7-39
(rdeča)Opozorilna lučka varnostnega pasu (zadnji sedež) 7-39
*Opozorilna lučka nizkega nivoja tekočine za pranje stekel 7-39
*Opozorilna lučka odprtih vrat 7-39
*1 Lučka sveti, ko vklopite kontakt in ugasne, ko motor začne delovati. Če lučka ne zasveti
ali ostane vklopljena, se posvetujte s strokovnjakom, priporočamo pooblaščeni servis
vozil Mazda.
*2 Lučka neprekinjeno sveti kadar je vklopljena ročna zavora.
Med vožnjo
Instrumentna plošča in prikazovalnik
*Nekateri modeli.4-43

tOznake/kontrolne lučke
Te lučke svetijo ali utripajo in s tem opozarjajo voznika na delovanje ali okvare sistemov.
Znak Kontrolne lučke Stran
*Kontrolna lučka izklopljenega nadzora mrtvega kota (BSM)*14-124
*Opozorilna lučka izklopljenega sistema opozarjanja na ohranjanje
smeri na voznem pasu (LDWS)*14-115
*Kontrolna lučka za izklop sistema za pomoč pri ohranjanju voz-
nega pasu (LAS) in opozarjanja na zapuščanje voznega pasu
(LDWS)
*14-155
(zelena)Kontrolna lučka za ključ KEY 4-5
Kontrolna lučka protivlomnega sistema*13-44
*Oznaka alarma omejitve hitrosti4-29
*Kontrolna lučka grelne svečke*14-48
*Kontrolna lučka filtra trdih delcev*14-209
Kontrolna lučka s simbolom ključa*14-47
(modra)Kontrolna lučka nizke temperature hladilne tekočine motorja 4-48
(zelena)
*Kontrolna lučka i-stop4-18
(zelena)*Kontrolna lučka i-ELOOP4-96
Označba položaja prestavne ročice 4-55
Kontrolna lučka vklopljenih luči 4-65
Kontrolna lučka dolgih lučiDolge-zasenčene luči ža-
rometov 4-69,
Svetlobna hupa 4-69
Kontrolna lučka smernikov/opozorilnih utripalkSmerniki 4-74,
Opozorilne utripalke
4-82
Med vožnjo
Instrumentna plošča in prikazovalnik
4-44*Nekateri modeli.
