2016 CITROEN C4 SPACETOURER Návod na použitie (in Slovak)

111
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Ukladací priestor
pod volantom
Tento ukladací priestor, ktorý sa nachádza
pod volantom, je určený na uloženie palubnej
dokumentácie týkajúcej sa vášho vozidla.
Zadná výbava
Zadné stolčeky
Tieto stolčeky sú umiestnené na zadnej
strane operadiel predných sedadiel. V
týchto stolčekoch je vylisovaná priehlbina
na umiestnenie plechovky A a sú vybavené
prídržným pásom B.
F

Ť
ahom vyklopte stolček.
F

S
tolček zložíte nadvihnutím až do
zaklapnutia poistky.
Z bezpečnostných dôvodov sa stolček pri
nadmernom zaťažení sklopí smerom dolu. Bodové svietidlá C môžu byť vstavané do
zadnej časti operadiel predných sedadiel za
sklopné stolčeky. Osvetľujú plochu stolčekov
bez obťažovania ostatných spolucestujúcich.
Je možné ich použiť len pri sklopenom
stolčeku.
F

B
odové svietidlo sa rozsvecuje/zhasína
prepínačom „On/Off “.
Individuálne bodové svietidlá
Sklopený stolček na operadle zadných sedadiel
Vyklopený stolíček na operadle zadných sedadiel
3
Ergon

112
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016

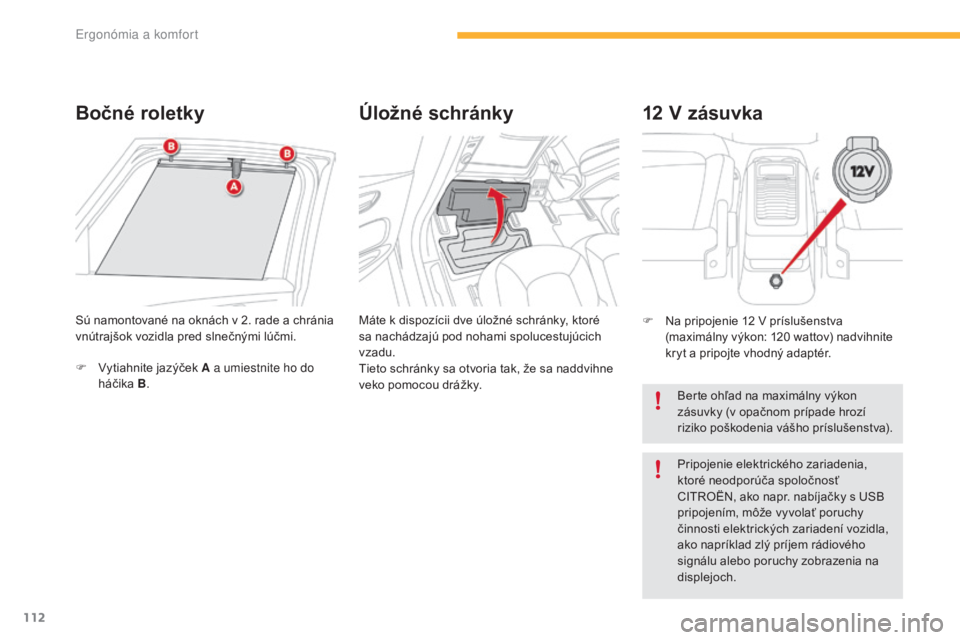

Bočné roletkyÚložné schránky
Máte k dispozícii dve úložné schránky, ktoré
sa nachádzajú pod nohami spolucestujúcich
vzadu.
Tieto schránky sa otvoria tak, že sa naddvihne
veko pomocou drážky.
Sú namontované na oknách v 2. rade a chránia
vnútrajšok vozidla pred slnečnými lúčmi.
F

V

ytiahnite jazýček A a umiestnite ho do
háčika B.
12 V zásuvka
F Na pripojenie 12 V príslušenstva
(maximálny výkon: 120 wattov) nadvihnite
kryt a pripojte vhodný adaptér.
Berte ohľad na maximálny výkon
zásuvky (v opačnom prípade hrozí
riziko poškodenia vášho príslušenstva).
Pripojenie elektrického zariadenia,
ktoré neodporúča spoločnosť
CITROËN, ako napr. nabíjačky s USB
pripojením, môže vyvolať poruchy
činnosti elektrických zariadení vozidla,
ako napríklad zlý príjem rádiového
signálu alebo poruchy zobrazenia na
displejoch.
Ergon

113
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Multimediálny systém vzadu
Tento multimediálny systém umožňuje
spolujazdcom sediacim vzadu pripojenie
jedného alebo dvoch externých prenosných
prehrávačov (audio alebo video prehrávač,
hracia konzola, DVD prehrávač…). Zvuk sa šíri
prostredníctvom dvoch bezdrôtových slúchadiel
Bluetooth
® a video obsah sa zobrazuje na
7-palcových displejoch integrovaných do
zadnej časti hlavových opierok predných
sedadiel.
Popis
Tento systém je funkčný len pri
bežiacom motore. Systém obsahuje:
-

p
repojovací a ovládací panel nachádzajúci
sa na zadnej ploche stredovej konzoly,
-
d
va 7-palcové displeje integrované do
predných hlavových opierok (s ochrannými
povlakmi),
-
d
ve bezdrôtové slúchadlá na báze
technológie Bluetooth s nabíjateľnou
batériou,
-
1
2 V nabíjačka s dvoma vývodmi pre
súbežné nabíjanie dvoch slúchadiel.
1.
V
ypínač
2.
V
stup pre video AV1 (žltá zdierka RCA)
3.
V
stupy pre audio stereo A (červená a biela
zdierka RCA)
4.
V
stup pre video AV2 (žltá zdierka RCA)
5.
V
stupy pre audio stereo B (červená a biela
zdierka RCA)
6.
V
oľba zobrazenia na ľavom displeji
(AV1 alebo AV2)
7.
V
oľba zobrazenia na pravom displeji
(AV1 alebo AV2)
8. K ontrolky pripojenia slúchadiel audio
Bluetooth (modré)
3
Ergon

114
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
1. Vypínač displeja
2. Tlačidlá pre nastavenie zobrazenia
Každé slúchadlá majú vypínač,
kontrolku pripojenia (modrú) a
ovládač kanála (A alebo B). F
P ri motore v chode pripojte váš prenosný
systém ku konektorom RCA (napr. s
AV1
vľavo).
F

S
tlačte vypínač na ovládacom paneli,
rozsvieti sa svetelná kontrolka a tiež
svetelné kontrolky AV1.
F

S
tlačte a pridržte vypínač - jeho svetelná
kontrolka bude blikať na modro.
F

S
tlačte a pridržte vypínač na paneli s
ovládačmi; prepojenie so slúchadlami je
ukončené, keď sa modré svetelné kontrolky
slúchadiel a svetelné kontrolky systému
rozsvietia a zostanú svietiť nepretržite.
F

Ú
kon zopakujte pre druhé slúchadlá.
F

S
tlačte vypínač displeja, ak máte zapojený
zdroj video.
F

S
pustite prehrávanie vášho prenosného
systému.
Prevádzka
Multimediálny systém umožňuje pripojiť
aj tretie slúchadlá Bluetooth, ktoré nie
sú súčasťou dodávky.
Ak je sedadlo predného spolujazdca v
polohe stolík, odporúča sa založiť na
displej niektorý z ochranných poťahov.
Tieto ochranné poťahy slúžia aj na
zakrytie displejov.
F

K

edykoľvek je možné zmeniť zdroj video
zobrazovania (tlačidlami 6 alebo 7 na
ovládacej lište: rozsvieti sa kontrolka
zvoleného zdroja), ako aj audio kanál
(pomocou ovládača, ktorý sa nachádza na
slúchadlách).
Ergon

115
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Výbava batožinového priestoru
1. Zadná priehradka (pozrite podrobnosti na nasledujúcej
st r a n e)
2.
H

áčiky
(

pozite podrobnosti na nasledujúcej strane)
3.
P

renosné svietidlo
(

pozrit podrobnosti na nasledujúcej strane)
4.
O

dkladacia sieťka
5.
U

pevňovacie oká
6.
1

2 V zásuvka (maximálny výkon:
120
wattov)
3
Ergon

116
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Policu odstránite nasledovne:
F z veste obe lanká,
F

p
olicu mierne nadvihnite a odstráňte ju.
Zadná polica
Uložiť ju môžete viacerými spôsobmi:
- v ertikálne za prednými sedadlami,
-

a
lebo na plocho na dne kufra. Umožňujú zavesenie nákupných tašiek.
Háčiky
E

117
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Výbava kufra
1. Kryt batožinového priestoru (pozrite podrobné informácie na
nasledujúcej strane)
2.
P

renosné svietido
(

pozrite podrobné informácie na
nasledujúcej strane)
3.
S

kladacie kryty
4.
1

2 V zásuvka (maximálny výkon:
120
wattov)
5.
L

akťová opierka s držiakom na pohár a
odkladacou priehradkou
6.
P

riestor na odloženie predsunutej striešky
na zakrytie batožín
7.
O

tvorený odkladací priestor
8.
D

olné upevňovacie oká
3
Ergon

118
C4-Picasso-II_sk_Chap03_ergonomie-confort_ed01-2016
Zvinovací kryt batožinového priestoru
Pri 5 -miestnej konfigurácii je namontovaný
za sedadlami druhého radu so zloženými
sedadlami tretieho radu.
Pri 7-miestnej konfigurácii je umiestnený za
sedadlami tretieho radu.
Montáž
F Umiestnite ľavú a pravú koncovku navíjača krytu do zámok A , s pohyblivou časťou
smerom dopredu.
F

V
ytiahnite zvinovací kryt až ku stĺpikom
batožinového priestoru.
F

N
asaďte vodidlá krytu batožinového
priestoru do drážok v stĺpikoch.
Demontáž
F Postupujte v opačnom poradí.
F Z viňte kryt.
F

O
dblokujte kryt stlačením niektorej z
rukovätí umiestnených na koncoch podpery
krytu.
Výklopný úchyt umožňuje spolujazdcom
v druhom rade nastaviť si sedadlá do
polohy „komfort“.
Ergon
