2016 CITROEN C4 SPACETOURER Návod na použitie (in Slovak)

303
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
Stretávacie svetlá (model s
halogénovými svetlami)
F Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.
F

Z
atlačte konektor.
F

V
ytiahnite žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí.
Diaľkové svetlá
(model s halogénovými žiarovkami)
F Potočte umelohmotný kryt a dajte ho dole.
F
O dpojte konektor.
F

Vy
háknite háčiky.
F

V
ytiahnite lampu, aby ste mohli vymeniť
žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí.
8
V pr

304
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
Žiarovka ukazovateľa smeru sa nachádza pod
predným svetlom.
F
O
točte držiak žiarovky proti smeru
hodinových ručičiek o štvr ťotáčku.
F

D
ajte dole držiak žiarovky.
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí.
Ukazovatele smeru Hmlové svetlomety
F Uvoľnite ozdobný kryt potiahnutím za jeho
hornú časť.
F

O
dskrutkujte obe skrutky a dajte dole celý
blok.
F

P
otočte držiak žiarovky o štvr ťotáčky.
F

D
ajte dole držiak žiarovky.
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí a
stlačte puklicu, by ste ju dali na miesto.
Rýchlejšie blikanie ukazovateľa smeru
(pravého alebo ľavého) určuje poruchu
jednej zo žiaroviek na príslušnej strane.
Ukazovatele smeru
(elektroluminiscenčné diódy)
S výmenou tohto typu svetiel sa obráťte na sieť
CITROËN alebo na odborný servis.
V p

305
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
Pri výmene elektroluminiscenčnej diódy-LED
je potrebné sa obrátiť na sieť CITROËN alebo
kvalifikovaný servis.

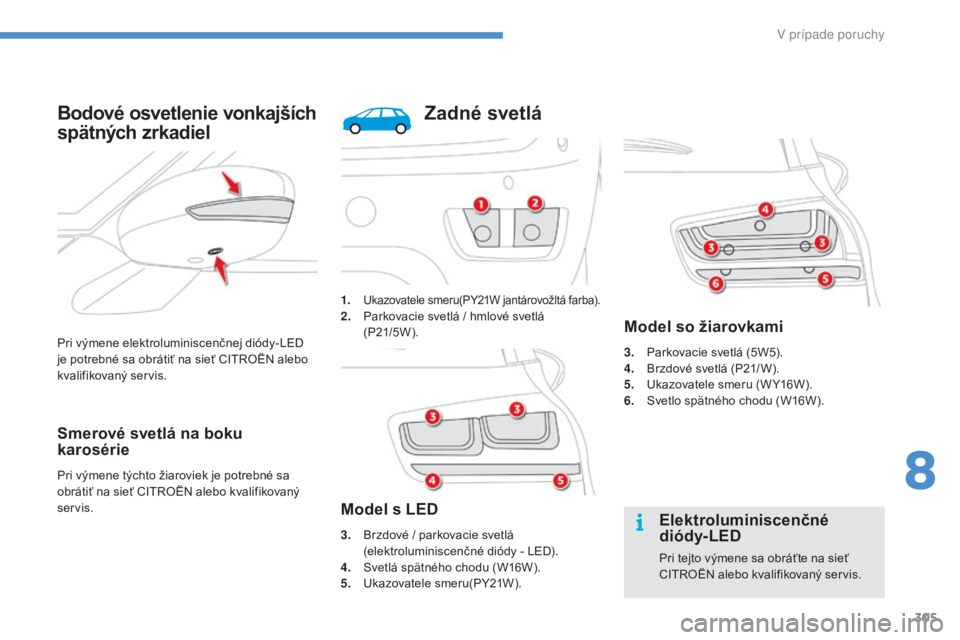

Bodové osvetlenie vonkajších
spätných zrkadiel
Smerové svetlá na boku
karosérie
Pri výmene týchto žiaroviek je potrebné sa
obrátiť na sieť CITROËN alebo kvalifikovaný
servis.1.
Ukazovatele smeru(PY21W jantárovožltá farba).
2. P
arkovacie svetlá / hmlové svetlá
(P21/5W ).
Zadné svetlá
Elektroluminiscenčné
diódy-LED
Pri tejto výmene sa obráťte na sieť
CITROËN alebo kvalifikovaný servis.
3.
B

rzdové / parkovacie svetlá
(elektroluminiscenčné diódy - LED).
4. S
vetlá spätného chodu (W16W).
5.
U

kazovatele smeru(PY21W).
Model s LED
3. Parkovacie svetlá (5W5).
4. B rzdové svetlá (P21/ W).
5.
U

kazovatele smeru (W Y16W).
6.
S

vetlo spätného chodu (W16W).
Model so žiarovkami
8
V pr

306
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
Svetlá na veku kufra
V prípade výmeny žiaroviek svetla
spätného chodu a ukazovateľov smeru
sa obráťte na sieť CITROËN alebo iný
odborný servis.
Zistite, ktorá žiarovka je nefunkčná.
F

O

tvorte kufor.
F

O

dstráňte prístupový kryt.
F

O

dskrutkujte tri pripevňovacie skrutky A
svetla.
F

O

dpojte konektor.
F

O

patrne vyberte svetlo zvonka tak, že
stlačíte pridržiavaciu sponu B .
F

O

točte o štvr ťotáčku proti smeru hodinových
ručičiek držiak žiarovky a vyberte ju.
F

V

ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. Model s LED svetlami
Model so žiarovkovými svetlami
V pr

307
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
1. Ukazovatele smeru (PY21W jantárovožltá far ba)
2.
P

arkovacie svetlá / hmlové svetlá
(P21/5W ).
Zadné svetlá
3. Parkovacie svetlá (elektroluminiscenčné diódy - LED).
4.
Brzdové svetlá (elektroluminiscenčné diódy -
LED).
5. Ukazovatele smeru (PY21W).
6. S vetlá spätného chodu
(elektroluminiscenčné diódy - LED).
Model s LED
3. Parkovacie svetlá (W5W).
4. B rzdové / parkovacie svetlá (P21W).
5.
U

kazovatele smeru (W Y16W).
6.
S

vetlo spätného chodu (W16W).
Model so žiarovkami
Elektroluminiscenčné
diódy-LED
Pri tejto výmene sa obráťte na sieť
CITROËN alebo kvalifikovaný servis.
8
V pr

308
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
Svetlá na veku kufraModel s LED svetlami
Model so žiarovkovými svetlami
Zistite, ktorá žiarovka je nefunkčná.
F

O

tvorte kufor.
F

O

dstráňte prístupový kryt. F

O

dskrutkujte tri pripevňovacie skrutky A
svetla.
F

O

dpojte konektor.
F

O

patrne vyberte svetlo z jeho umiestnenia.
F

O

točte o štvr ť otáčky proti smeru
hodinových ručičiek držiak žiarovky a
žiarovku vyberte.
F

V

ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
V pr

309
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016

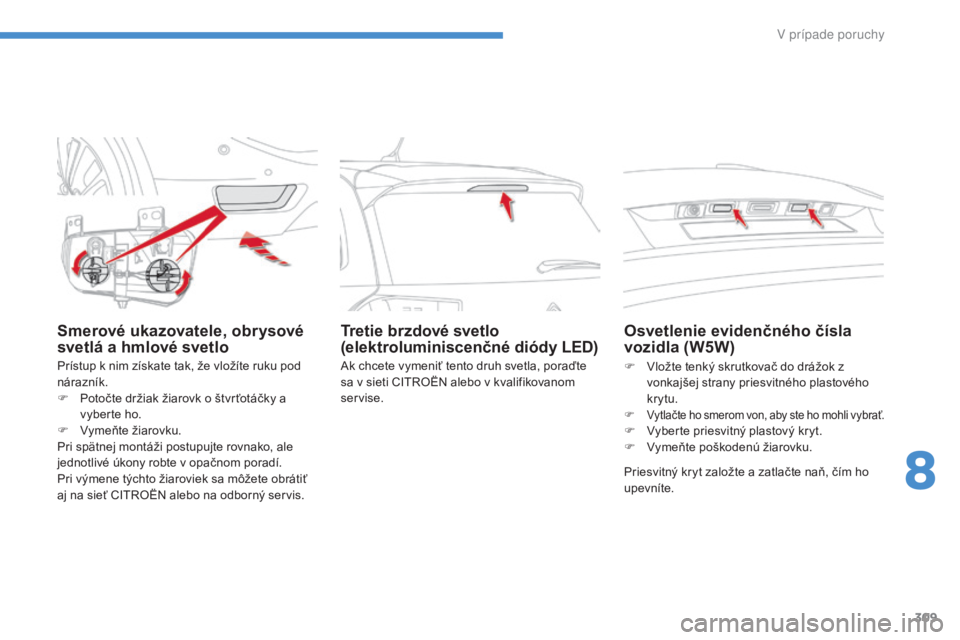

Smerové ukazovatele, obrysové
svetlá a hmlové svetlo
Prístup k nim získate tak, že vložíte ruku pod
nárazník.
F
P
otočte držiak žiarovk o štvr ťotáčky a
vyberte ho.
F

V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí.
Pri výmene týchto žiaroviek sa môžete obrátiť
aj na sieť CITROËN alebo na odborný servis. Ak chcete vymeniť tento druh svetla, poraďte
sa v sieti CITROËN alebo v kvalifikovanom
servise.
Tretie brzdové svetlo
(elektroluminiscenčné diódy LED)
Osvetlenie evidenčného čísla
vozidla (W5W)
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte. F
V
ložte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F Vytlačte ho smerom von, aby ste ho mohli vybrať.F Vyberte priesvitný plastový kryt.
F V ymeňte poškodenú žiarovku.
8
V p

310
C4-Picasso-II_sk_Chap08_en-cas-panne_ed01-2016
Skôr ako poistku vymeníte je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

o
dstaviť všetky elektrické zariadenia,
F

o
dstaviť vozidlo a vypnúť zapaľovanie,
F

n
ájsť chybnú poistku pomocou príslušných
tabuliek a schém uvedených na
nasledujúcich stránkach.
Výmena poistky
Dobrá Zlá
Výmena poistky, ktorá nie je uvedená
v nasledujúcej tabuľke, môže spôsobiť
vážnu poruchu vášho vozidla. Obráťte
sa na sieť CITROËN alebo na odborný
servis. Pinzeta
Výmena poistky
Pinzeta na vybratie poistky je upevnená v
priestore poistiek prístrojovej dosky.
Prístup k nej získate nasledovne:
F

o
distite kryt potiahnuím hornej časti
doprava, potom doľava,
F

k
ryt úplne sklopte opatrným potiahnutím v
smere šípky,
F

v
yberte pinzetu.
Prístup k náradiu
Pri zásahoch na poistke je nevyhnutné:
F v ytiahnuť poistku z jej uloženia pomocou
pinzety a overiť stav vlákna,
F

p
oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Pokiaľ sa porucha zopakuje po výmene
poistky, nechajte zariadenie skontrolovať v sieti
CITROËN alebo v odbornom servise.
V p
