2015 Lexus GS450h Instrukcja Obsługi (in Polish)

Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy ze specyfikacjà
API SL „Energy-Conserving”, API SM „Energy-Conserving”, API SN
„Resource-Conserving” bàdê olej wielosezonowy z certyfikatem ILSAC
15W-40 i 20W-50:
Olej wielosezonowy API SL, API SM lub API SN
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-20 zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci
rozruchowe w niskich temperatu-
rach.
W przypadku braku oleju silnikowe-
go o lepkoÊci SAE 0W-20 mo˝na
zastosowaç olej SAE 5W-30. Jed-
nak przy nast´pnej wymianie zale-
cane jest zastàpienie go olejem
o lepkoÊci SAE 0W-20.
W przypadku u˝ycia oleju silniko-
wego o lepkoÊci SAE 10W-30 lub
wy˝szej przy bardzo niskich tem-
peraturach otoczenia mogà wystà-
piç trudnoÊci z rozruchem silnika,
dlatego zalecany jest olej o lepkoÊci
SAE 0W-20, 5W-20 lub 5W-30.
8-1. Dane techniczne689
8
Informacje techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
Zalecana
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 689

Oznaczenie lepkoÊci oleju (0W-20 s∏u˝y jako przyk∏ad):
• Sygnatura 0W w oznaczeniu lepkoÊci 0W-20 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika. Olej
z ni˝szym oznaczeniem liczbowym przed literà W zapewnia lepsze
w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci oleju w warun-
kach wysokiej temperatury. Olej o wi´kszej lepkoÊci (z wy˝szym ozna-
czeniem liczbowym) mo˝e byç bardziej odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub ze znacznymi obcià˝eniami.
Oznaczenia identyfikacyjne olejów:
Na opakowaniach niektórych olejów silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Oznaczenie klasy
jakoÊci wed∏ug API (Amerykaƒ-
skiego Instytutu Nafty), np. SN.
Ârodkowa cz´Êç: Klasa lepkoÊci
wed∏ug SAE (np. SAE 0W-20).
Dolna cz´Êç: Napis „Resource-
Conserving” oznacza, ˝e olej ma
w∏aÊciwoÊci obni˝ajàce zu˝ycie
paliwa i zmniejszone negatywne
oddzia∏ywanie na Êrodowisko na-
turalne.
Znak certyfikatu ILSAC
Znak certyfikatu ILSAC (Mi´dzy-
narodowego Komitetu Normowa-
nia i Atestacji Ârodków Smarnych)
znajduje si´ na przedniej stronie
pojemnika z olejem.
6908-1. Dane techniczne
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 690

8-1. Dane techniczne691
8
Informacje techniczne

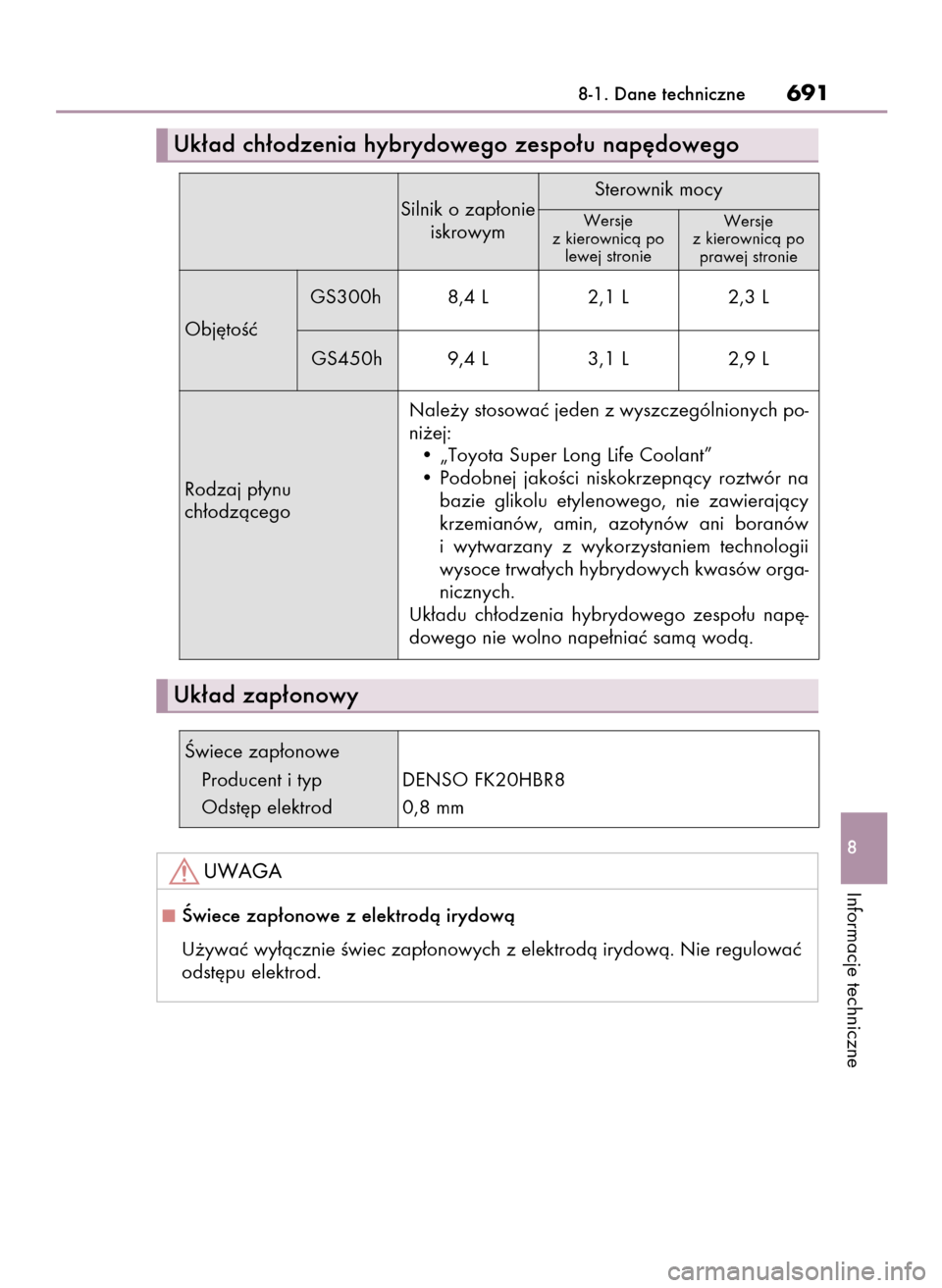

Uk∏ad ch∏odzenia hybrydowego zespo∏u nap´dowego
Obj´toÊç
Âwiece zap∏onowe
Producent i typDENSO FK20HBR8
Odst´p elektrod
0,8 mm Rodzaj p∏ynu
ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych po-
ni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, nie zawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów orga-
nicznych.
Uk∏adu ch∏odzenia hybrydowego zespo∏u nap´-
dowego nie wolno nape∏niaç samà wodà.
Wersje
z kierownicà po
lewej stronieSilnik o zap∏onie
iskrowymSterownik mocyWersje
z kierownicà po
prawej stronie
Uk∏ad zap∏onowy
Âwiece zap∏onowe z elektrodà irydowà
U˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie regulowaç
odst´pu elektrod.
GS300h
GS450h8,4 L
9,4 L2,1 L
3,1 L2,3 L
2,9 L
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 691

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Lexusa lub specjalistycznego warsztatu.
6928-1. Dane techniczne

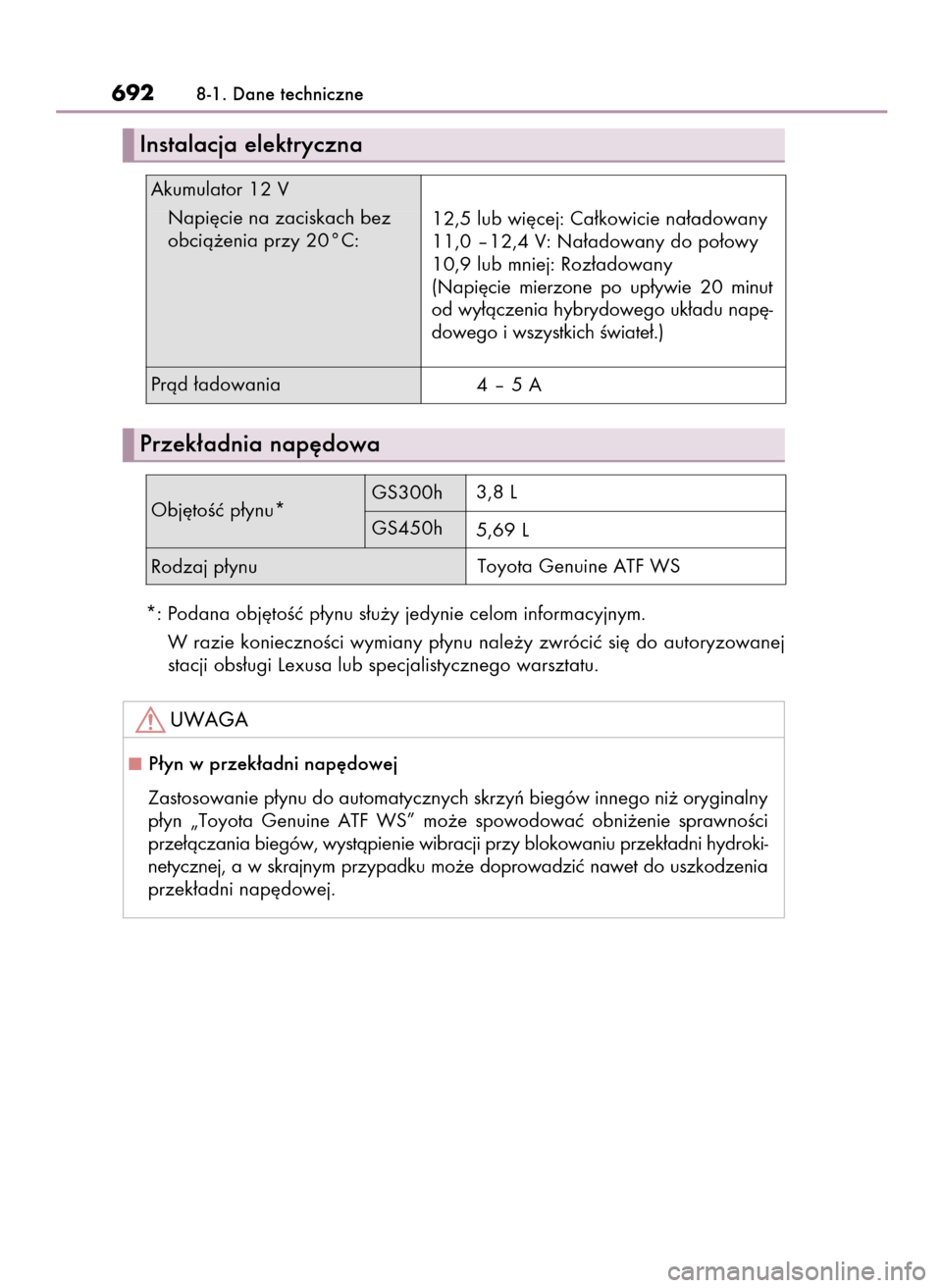

Instalacja elektryczna
Akumulator 12 V
Napi´cie na zaciskach bez
obcià˝enia przy 20°C:12,5 lub wi´cej: Ca∏kowicie na∏adowany
11,0 –12,4 V: Na∏adowany do po∏owy
10,9 lub mniej: Roz∏adowany
(Napi´cie mierzone po up∏ywie 20 minut
od wy∏àczenia hybrydowego uk∏adu nap´-
dowego i wszystkich Êwiate∏.)
Pràd ∏adowania
Obj´toÊç p∏ynu*3,8 L
5,69 L
Rodzaj p∏ynuToyota Genuine ATF WS 4 – 5 A
Przek∏adnia nap´dowa
P∏yn w przek∏adni nap´dowej
Zastosowanie p∏ynu do automatycznych skrzyƒ biegów innego ni˝ oryginalny
p∏yn „Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci
prze∏àczania biegów, wystàpienie wibracji przy blokowaniu przek∏adni hydroki-
netycznej, a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia
przek∏adni nap´dowej.
GS300h
GS450h
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 692

Mechanizm ró˝nicowy jest fabrycznie nape∏niony olejem „Toyota Genuine
Differential Gear Oil”.
Nale˝y stosowaç wy∏àcznie olej „Toyota Genuine Differential Gear Oil” lub
spe∏niajàcy powy˝sze kryteria odpowiednik. W celu uzyskania szczegó∏owych
informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub
specjalistycznym warsztatem.
*: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 500 N (51,0 kG)
przy uruchomionym hybrydowym zespole nap´dowym.
Przy okazji weryfikacji dzia∏ania peda∏u hamulca nale˝y równie˝ sprawdziç,
czy podczas pracy hybrydowego zespo∏u nap´dowego nie Êwieci si´ lampka
ostrzegawcza uk∏adu hamulcowego. (Je˝eli lampka ostrzegawcza uk∏adu
hamulcowego si´ Êwieci, zastosowaç si´ do wskazówek podanych na S. 586).
8-1. Dane techniczne693
8
Informacje techniczne
Mechanizm ró˝nicowy
Obj´toÊç oleju 1,35 L
Skok ja∏owy peda∏u
hamulca zasadniczego1,0 – 2,0 mm Zapas odleg∏oÊci peda∏u
hamulca zasadniczego
od pod∏ogi*115 mm (min.)
Rodzaj p∏ynu w uk∏adzie
hydraulicznymSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4
Luz na kole kierownicy
Poni˝ej 30 mm Rodzaj i lepkoÊç olejuToyota Genuine Differential gear oil LT
75W-85 GL-5 lub odpowiednik
Uk∏ad hamulcowy
Uk∏ad kierowniczy
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 693

ó Typ A
*1: 5 osób i maksymalny baga˝
*
2: W celu zminimalizowania zu˝ycia paliwa zalecane jest nape∏nianie ogu-
mienia do ciÊnienia „ekonomicznego”. CiÊnienie w ogumieniu wp∏ywa na
komfort jazdy, ha∏as i kierowalnoÊç.
6948-1. Dane techniczne

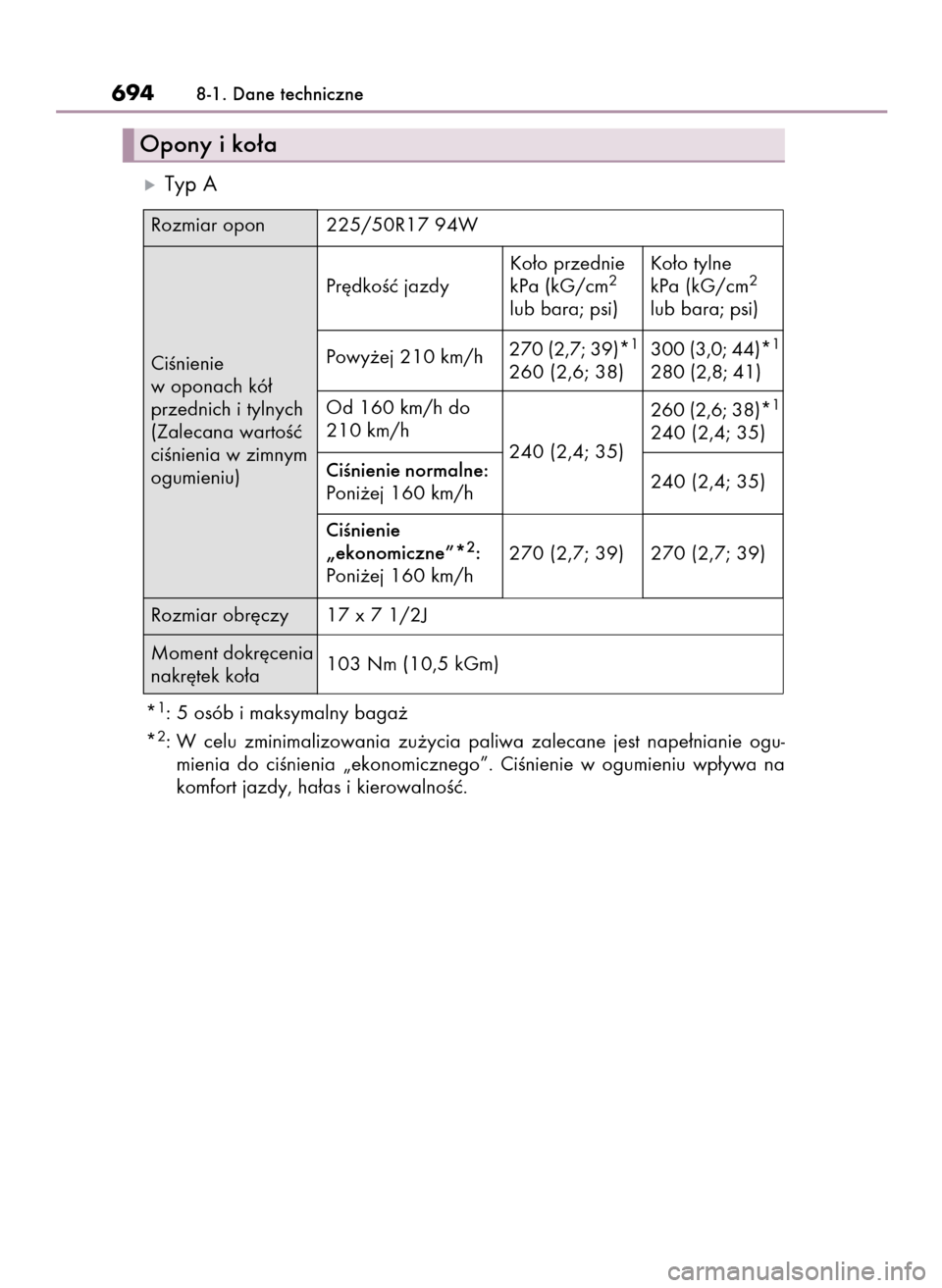

Opony i ko∏a
Rozmiar opon 225/50R17 94W
Rozmiar obr´czy 17 x 7 1/2J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie
w oponach kó∏
przednich i tylnych
(Zalecana wartoÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyKo∏o przednie
kPa (kG/cm
2
lub bara; psi)Ko∏o tylne
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 210 km/h270 (2,7; 39)*
1
260 (2,6; 38)300 (3,0; 44)*
1
280 (2,8; 41)
Od 160 km/h do
210 km/h
240 (2,4; 35)260 (2,6; 38)*
1
240 (2,4; 35)
CiÊnienie normalne:
Poni˝ej 160 km/h240 (2,4; 35)
CiÊnienie
„ekonomiczne”*
2:
Poni˝ej 160 km/h270 (2,7; 39) 270 (2,7; 39)
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 694

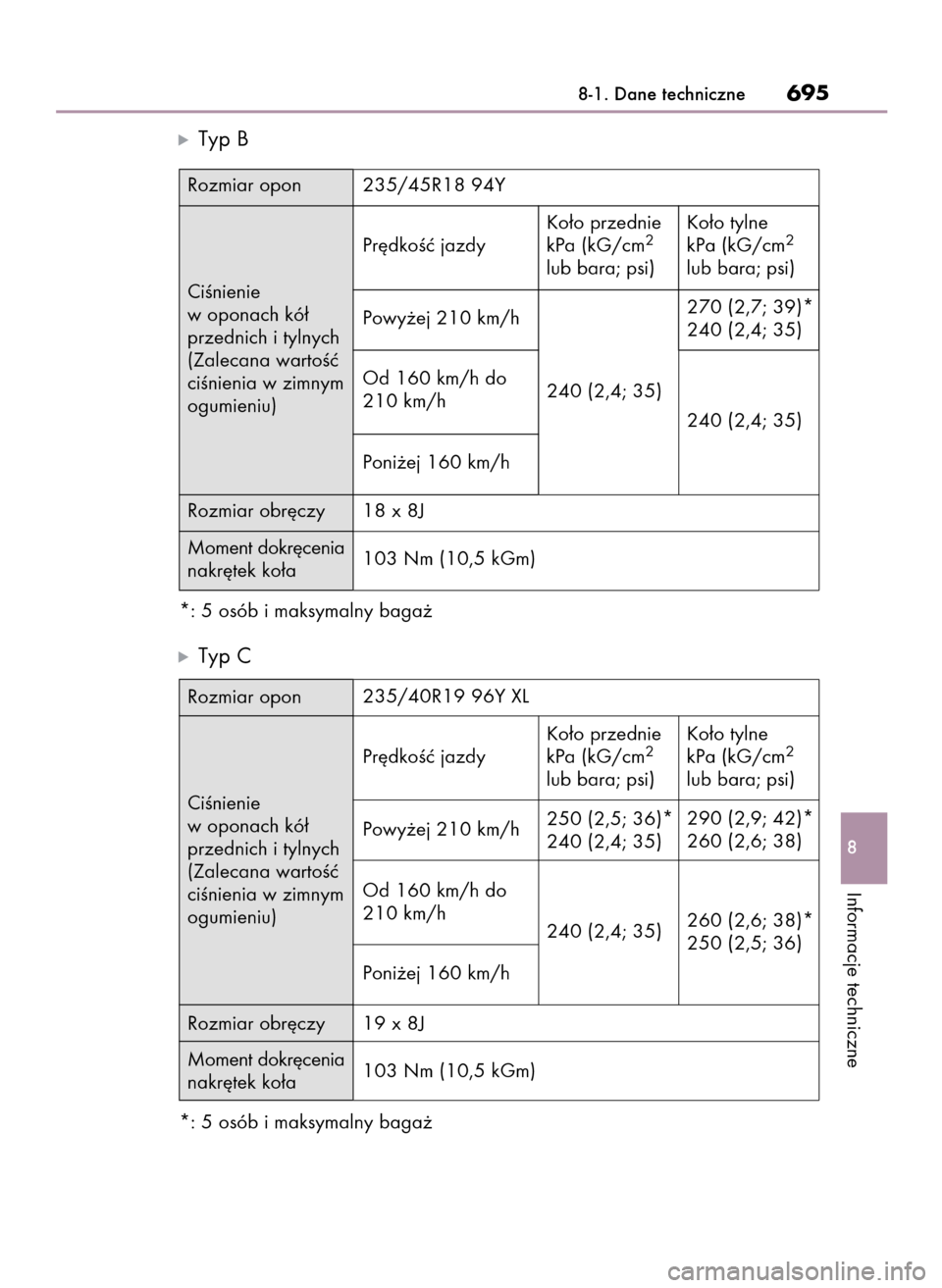

ó Typ B
*: 5 osób i maksymalny baga˝
ó Typ C
*: 5 osób i maksymalny baga˝
8-1. Dane techniczne695
8
Informacje techniczne
Rozmiar opon 235/45R18 94Y
Rozmiar obr´czy 18 x 8J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie
w oponach kó∏
przednich i tylnych
(Zalecana wartoÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyKo∏o przednie
kPa (kG/cm
2
lub bara; psi)Ko∏o tylne
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 210 km/h270 (2,7; 39)*
240 (2,4; 35)
Od 160 km/h do
210 km/h240 (2,4; 35)
240 (2,4; 35)
Poni˝ej 160 km/h
Rozmiar opon235/40R19 96Y XL
Rozmiar obr´czy 19 x 8J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie
w oponach kó∏
przednich i tylnych
(Zalecana wartoÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyKo∏o przednie
kPa (kG/cm
2
lub bara; psi)Ko∏o tylne
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 210 km/h290 (2,9; 42)*
260 (2,6; 38)
Od 160 km/h do
210 km/h
240 (2,4; 35) 250 (2,5; 36)*
240 (2,4; 35)
260 (2,6; 38)*
250 (2,5; 36)
Poni˝ej 160 km/h
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 695

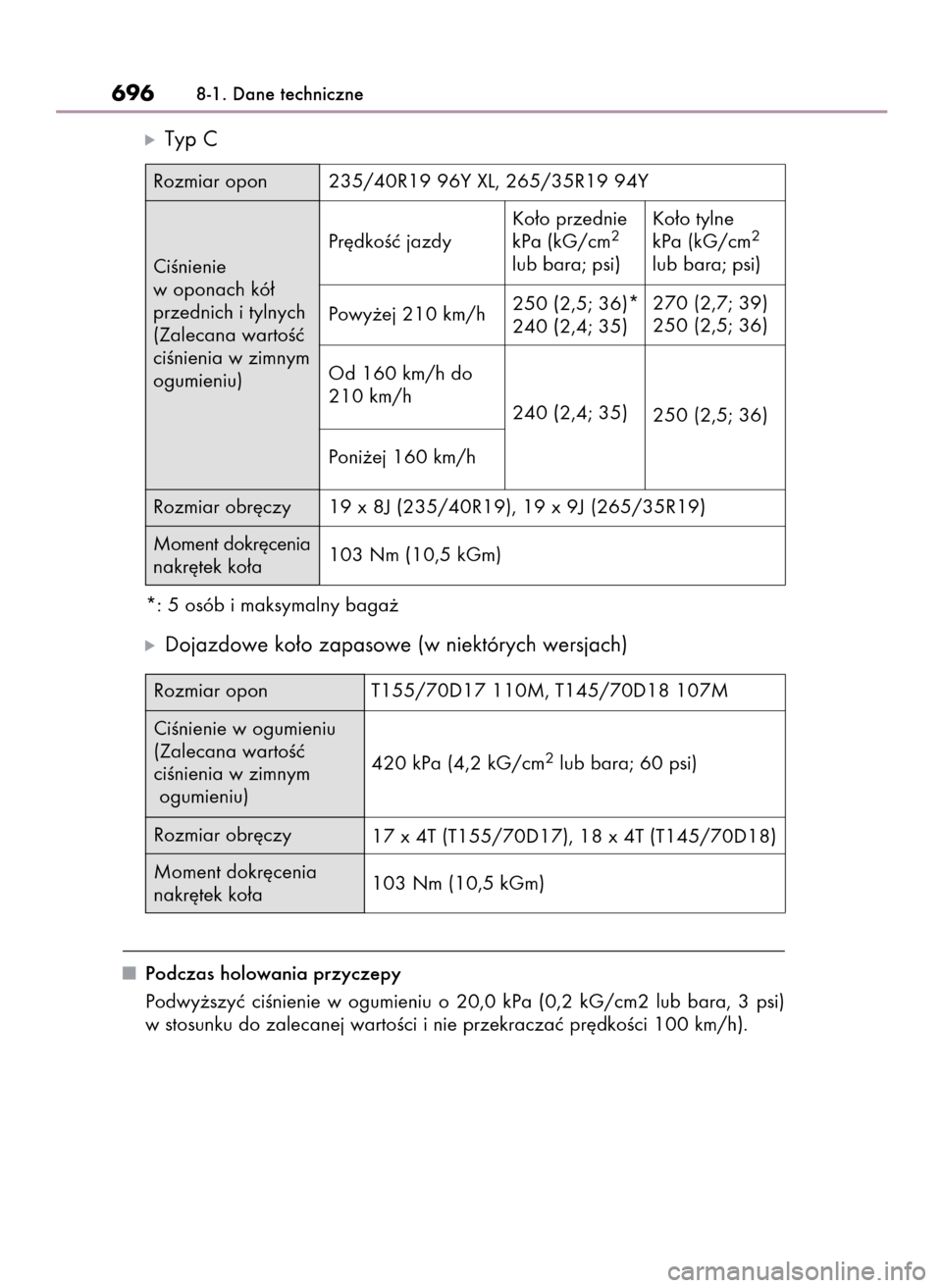

ó Typ C
*: 5 osób i maksymalny baga˝
ó Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2 lub bara, 3 psi)
w stosunku do zalecanej wartoÊci i nie przekraczaç pr´dkoÊci 100 km/h).
6968-1. Dane techniczne
Rozmiar opon T155/70D17 110M, T145/70D18 107M
Rozmiar obr´czy
17 x 4T (T155/70D17), 18 x 4T (T145/70D18)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana wartoÊç
ciÊnienia w zimnym
ogumieniu)420 kPa (4,2 kG/cm
2lub bara; 60 psi)
Rozmiar opon 235/40R19 96Y XL, 265/35R19 94Y
Rozmiar obr´czy 19 x 8J (235/40R19), 19 x 9J (265/35R19)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie
w oponach kó∏
przednich i tylnych
(Zalecana wartoÊç
ciÊnienia w zimnym
ogumieniu)Pr´dkoÊç jazdyKo∏o przednie
kPa (kG/cm
2
lub bara; psi)Ko∏o tylne
kPa (kG/cm
2
lub bara; psi)
Powy˝ej 210 km/h270 (2,7; 39)
250 (2,5; 36)
Od 160 km/h do
210 km/h
240 (2,4; 35) 250 (2,5; 36)*
240 (2,4; 35)
250 (2,5; 36)
Poni˝ej 160 km/h
63 GS 450h OM30E27E B 9/24/14 12:58 PM Page 696
