2015 CITROEN C5 Návod na použití (in Czech)

207
C5_cs_Chap08_information_ed01-2014
F Zasuňte tenký šroubovák do jednoho z
vnějších otvorů průhledného krytu.
F
Zat

lačením směrem ven kryt uvolněte.
Výměna třetího brzdového světla
(s LED diodami)
výměnu tohoto typu světla s diodami
ko nzultujte se servisní síti Citr oËN ne bo s
odborným servisem.
F
Sun

dejte průhledný kryt.
F
vymě

ňte vadnou žárovku.
Výměna žárovky v osvětlení
registrační značky (W5W)
8
Pr

208
C5_cs_Chap08_information_ed01-2014

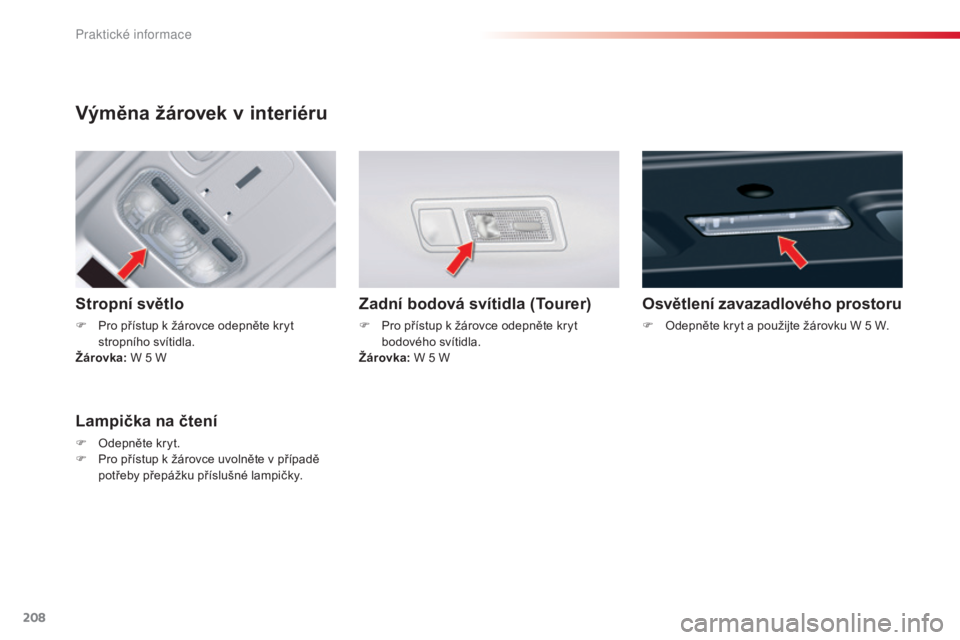

Výměna žárovek v interiéru
Stropní světlo
F Pro přístup k žárovce odepněte kryt
stropního svítidla.
Žárovka: W 5
W
Zadní bodová svítidla (Tourer)
F Pro přístup k žárovce odepněte kryt
bo
dového svítidla.
Žárovka: W 5
W
Lampička na čtení
F odepněte kryt.
F Pro p řístup k žárovce uvolněte v případě
potřeby přepážku příslušné lampičky.
Osvětlení zavazadlového prostoru
F odepněte kryt a použijte žárovku W 5 W.
Pr

209
C5_cs_Chap08_information_ed01-2014

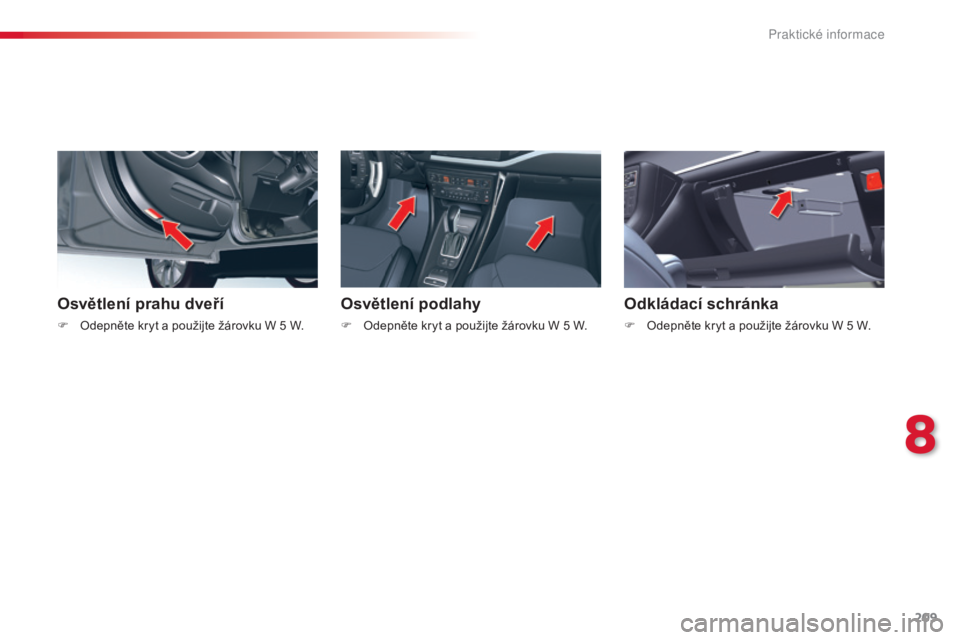

Osvětlení prahu dveří
F odepněte kryt a použijte žárovku W 5 W.
Osvětlení podlahy
F odepněte kryt a použijte žárovku W 5 W.
Odkládací schránka
F odepněte kryt a použijte žárovku W 5 W.
8
Pr

210
C5_cs_Chap08_information_ed01-2014
výměna pojistky
Dvě pojistkové skříňky jsou umístěny pod palubní deskou a v motorovém prostoru.
Výměna pojistky
Před výměnou pojistky je třeba:
- nalézt příčinu jejího poškození a
odstranit ji,
-
vyp

nout všechny elektrické spotřebiče,
-
zas

tavit vozidlo a vypnout zapalování,
-
urč

it vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách. Dobrá
Špatná
Pinzeta 1
Pokud se závada brzy po výměně pojistky
objeví znovu, nechte zkontrolovat elektrický
systém v servisu sítě C
itr

o
ËN ne
bo v jiném
odborném servisu. Pro výměnu pojistky je nezbytné:
-
pou

žít speciální pinzetu 1 , uloženou na
dvířkách v blízkosti pojistkové skříňky, pro
vytažení pojistky z uložení, a zkontrolovat
stav jejího vlákna,
-
vad

nou pojistku vždy nahrazovat pojistkou
stejné hodnoty (stejné barvy), jiná
proudová hodnota by mohla způsobit
poruchy funkce (riziko požáru).
výmě

na pojistky neuvedené v
následujících tabulkách může způsobit
vážné poruchy
vaše

ho vozidla.
obra
ťte
se na servis sítě C
itr

o
ËN ne
bo na jiný
odborný servis. Společnost C
itr

o
ËN od
mítá jakoukoliv
zodpovědnost za náklady související
s opravou
vaše

ho vozidla nebo s
odstraněním závad způsobených
montáží dodatečného příslušenství,
nedodaného a nedoporučovaného
společností C
itr

o
ËN a/
nebo
nenamontovaného podle jejích
požadavků, zejména v případě,
že celková spotřeba dodatečně
zapojených zařízení přesáhne 10
ma.
Montáž elektrického
příslušenství
elektrické obvody vaše ho vozidla jsou
konstruovány tak, aby mohly fungovat
se sériovou nebo příplatkovou výbavou.
Před montáží jiného elektrického
vybavení nebo příslušenství do
vaše

ho
vozidla se obraťte na servis sítě
C
itr

o
ËN ne
bo na jiný odborný servis.
Praktick

211
C5_cs_Chap08_information_ed01-2014
Pojistky pod palubní deskou
Přístup k pojistkám
F otevřete odkládací schránku až na doraz a
po tom ji silně táhněte vodorovně.
F
Dem

ontujte obložení rychlým tahem za
spodní část.
Pojistková skříňka CPojistková skříňka A
Pinzeta 1
Při zpětné montáži odkládací schránky dodržte
následující pokyny:
-
odkl

ádací schránku ustavte do vodorovné
polohy, nasuňte spodní část a ujistěte se,
že se spodní drážky nacházejí přímo proti
čepům,
-
Zat

lačte rychlým pohybem dopředu,
-
uzav

řete odkládací schránku a
zkontrolujte, zda pružiny umístěné na zadní
straně procházejí nahoru.
Pojistková skříňka B
8
Praktick

212
C5_cs_Chap08_information_ed01-2014
Pojistková skříňka A
Pojistková skříňka B
Č. pojistkyHodnota Funkce
G29 –Nepoužita
G30 5
Avyhř

ívaná zpětná zrcátka
G31 5
ASn

ímač deště a intenzity světla
G32 5
Akont

rolky nezapnutých bezpečnostních pásů
G33 5
Aelekt

rochromatická zrcátka
G34 20
AZa

temňovací roleta (Berline)
G35 5
Aosvě

tlení dveří spolujezdce – Pohyb zpětného zrcátka spolujezdce
G36 30
Aelek

tricky ovládané dveře zavazadlového prostoru (
tour
er)
G37 20
Avyhř

ívání předních sedadel
G38 30
Aelek

tricky seřiditelné sedadlo řidiče
G39 30
Aelek

tricky seřiditelné sedadlo spolujezdce – Zesilovač HiFi
G40 3
ANa

pájení řídicí jednotky pro přívěs
Č. pojistky Hodnota Funkce
G36 15
Aauto

matická 6 -ti stupňová převodovka
5
Aauto

matická 4
st
upňová převodovka
G37 10
ADe

nní světla – Diagnostická zásuvka
G38 3
ACDS

/
aSr
G3910 AHy

draulické odpružení
G40 3
ASp

ínač brzdového světla
Praktick

213
C5_cs_Chap08_information_ed01-2014
Pojistková skříňka C
Č. pojistkyHodnota Funkce
F1 15
AZa

dní stěrač (
tour
er)
F2 30
Arelé z

amykání a superzamykání
F3 5
Aairbag

y
F4 10
Aauto

matická převodovka – Jednotka přídavného topení (naftové motory) –
elek
trochromatická zrcátka
F5 30
Aotev

írání předních oken – Střešní okno –
osvě
tlení dveří spolujezdce – Pohyb zpětného zrcátka spolujezdce
F6 30
Aotev

írání zadních oken
F7 5
Aosvě

tlení kosmetického zrcátka –
osvě
tlení odkládací schránky – Stropní světla – Přenosná svítilna (
tour
er)
F8 20
Aauto

rádio – Měnič CD –
ovla
dače na volantu – Displej – Detekce poklesu tlaku – Počítač elektricky ovládaných
dveří zavazadlového prostoru
F9 30
AZa

palovač cigaret – Zásuvka 12
v př
ední
F10 15
Aalar

m –
ovla
dače na volantu, signalizace a stěračů
F11 15
ASp

ínač slaboproudého imobilizéru
F12 15
Aelektricky seřiditelné sedadlo řidiče – Přístrojová deska – kont rolky nezapnutých bezpečnostních pásů – ovla dače klimatizace
F135 Ařídi cí jednotka motoru – relé v ypínání čerpadla hydraulického odpružení – Napájení řídicí jednotky airbagu
F14 15
ASn

ímač deště a intenzity světla – Parkovací asistent –
elek
tricky seřiditelné sedadlo spolujezdce –
řídi
cí jednotka
pro přívěs –
řídi

cí jednotka zesilovače Hi-Fi – Handsfree sada –
výst
raha na neúmyslné vybočení z jízdního pruhu
F15 30
Arelé z

amykání a superzamykání
F17 40
Avyhř

ívání zadního okna –
vněj
ší vyhřívaná zpětná zrcátka
FSH MŮSTEK MŮS
tek Pro oDStav

e
Ní voZiDla
8
Praktick

214
C5_cs_Chap08_information_ed01-2014
Pojistky v motorovém
prostoru
Přístup k pojistkám
F Pootočte každý šroub o 1/4 otáčky.
F vyjm ěte kryt.
F
vym

ěňte pojistku. Č. pojistky
Hodnota Funkce
F1 20
Ařídi
cí jednotka motoru
F2 15
AZv
uková houkačka
F3 10
Ačerp
adlo ostřikovače oken
F4 10
Ačerp
adlo ostřikovačů světlometů
F5 15
Aakčn
í členy motorů
F6 10
APrůtokoměr vzduchu – Natáčecí světlomety – Diagnostická zásuvka
F7 10 ABl okování předvoliče automatické převodovky – Posilovač
řízení
F8 25
ASpo

uštěč
F9 10
ASp

ínač spojky – Spínač brzdového světla
F10 30
Aakčn

í členy motorů
F11 40
Aventi

látor klimatizace
F12 30
AStě

rače
F13 40
ANa

pájení inteligentní řídicí jednotky (+ po zapnutí zapalování)
F14 30
A–
F15 1

0
APr

avé dálkové světlo
F16 10
Alevé d

álkové světlo
F17 15
APr

avé potkávací světlo
F18 15
Alevé p

otkávací světlo
F19 15
Aakčn

í členy motorů
F20 10
Aakčn

í členy motorů
F21 5
Aakčn

í členy motorů
Po opravě uzavřete pečlivě víko, aby
byla zajištěna
těsnost pojistkové
skř íňk y.
Opravy MA XI pojistek přídavné
ochrany, nacházející se ve
skříňkách, jsou vyhrazeny
ser visní síti CITROËN nebo jinému
odbornému servisu.
Přehled pojistek
Praktick
