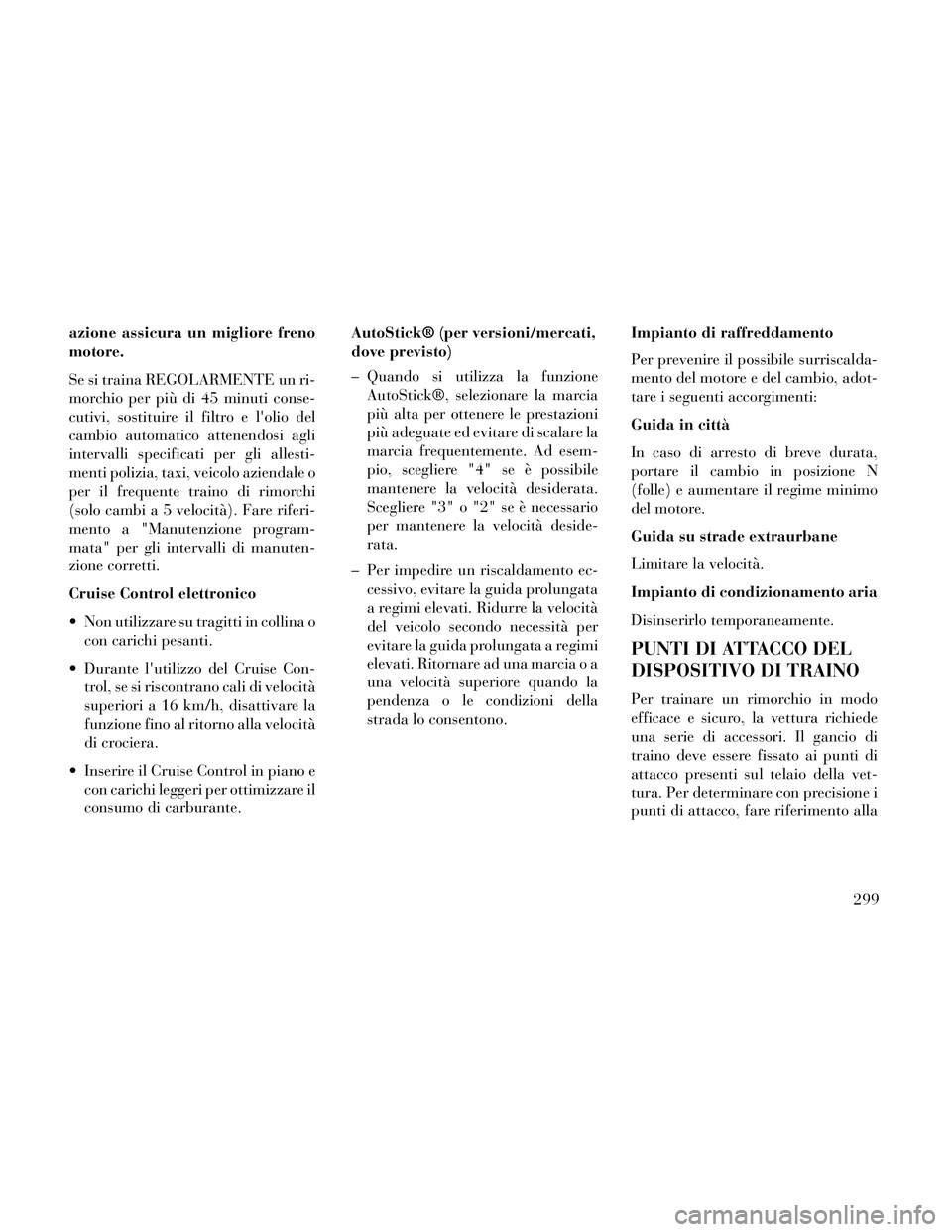

2014 Lancia Thema Libretto Uso Manutenzione (in Italian)

azione assicura un migliore freno
motore.
Se si traina REGOLARMENTE un ri-
morchio per più di 45 minuti conse-
cutivi, sostituire il filtro e l'olio del
cambio automatico attenendosi agli
intervalli specificati per gli allesti-
menti polizia, taxi, veicolo aziendale o
per il frequente traino di rimorchi
(solo cambi a 5 velocità). Fare riferi-
mento a "Manutenzione program-
mata" per gli intervalli di manuten-
zione corretti.
Cruise Control elettronico
Non utilizzare su tragitti in collina ocon carichi pesanti.
Durante l'utilizzo del Cruise Con- trol, se si riscontrano cali di velocità
superiori a 16 km/h, disattivare la
funzione fino al ritorno alla velocità
di crociera.
Inserire il Cruise Control in piano e con carichi leggeri per ottimizzare il
consumo di carburante. AutoStick® (per versioni/mercati,
dove previsto)
– Quando si utilizza la funzione
AutoStick®, selezionare la marcia
più alta per ottenere le prestazioni
più adeguate ed evitare di scalare la
marcia frequentemente. Ad esem-
pio, scegliere "4" se è possibile
mantenere la velocità desiderata.
Scegliere "3" o "2" se è necessario
per mantenere la velocità deside-
rata.
– Per impedire un riscaldamento ec- cessivo, evitare la guida prolungata
a regimi elevati. Ridurre la velocità
del veicolo secondo necessità per
evitare la guida prolungata a regimi
elevati. Ritornare ad una marcia o a
una velocità superiore quando la
pendenza o le condizioni della
strada lo consentono. Impianto di raffreddamento
Per prevenire il possibile surriscalda-
mento del motore e del cambio, adot-
tare i seguenti accorgimenti:
Guida in città
In caso di arresto di breve durata,
portare il cambio in posizione N
(folle) e aumentare il regime minimo
del motore.
Guida su strade extraurbane
Limitare la velocità.
Impianto di condizionamento aria
Disinserirlo temporaneamente.
PUNTI DI ATTACCO DEL
DISPOSITIVO DI TRAINO
Per trainare un rimorchio in modo
efficace e sicuro, la vettura richiede
una serie di accessori. Il gancio di
traino deve essere fissato ai punti di
attacco presenti sul telaio della vet-
tura. Per determinare con precisione i
punti di attacco, fare riferimento alla
299

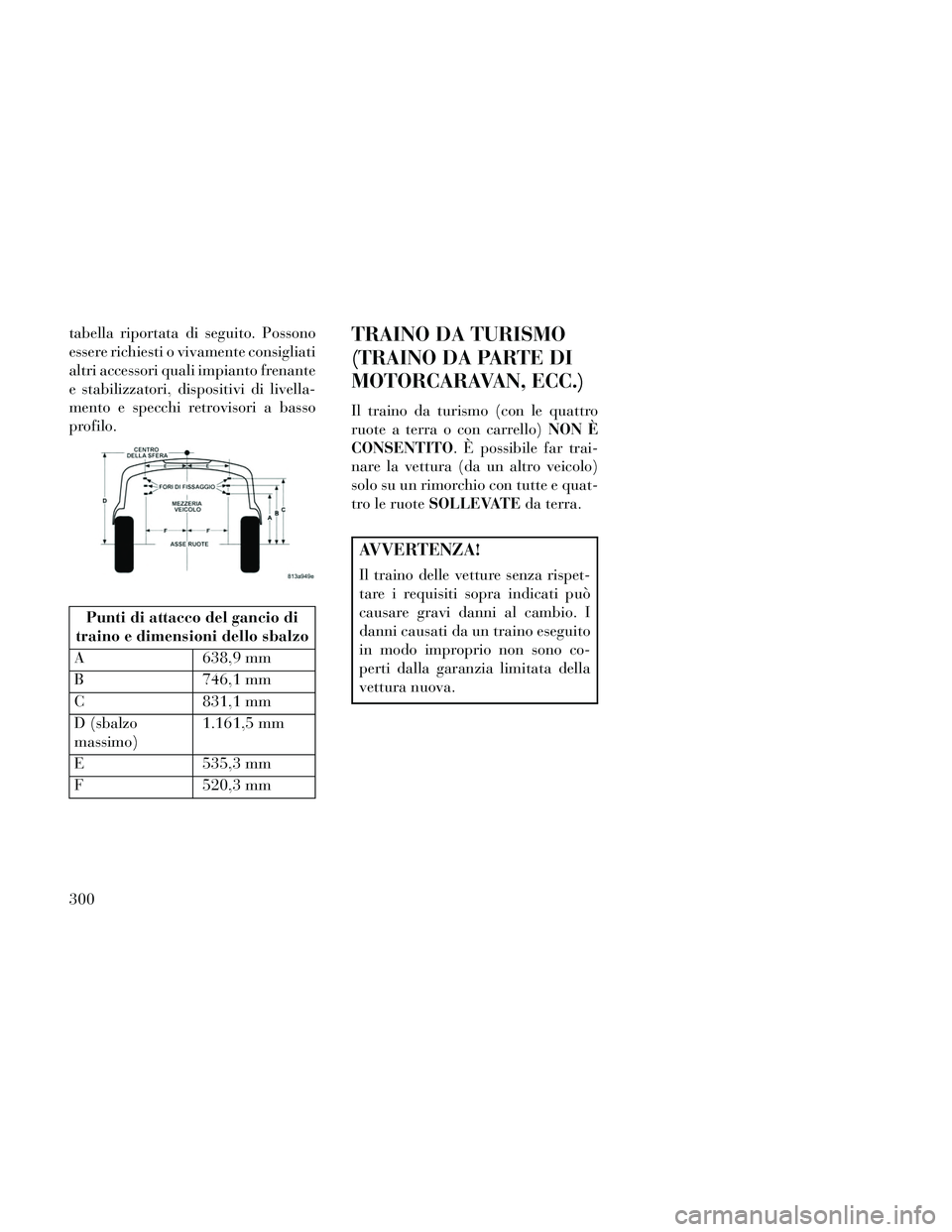

tabella riportata di seguito. Possono
essere richiesti o vivamente consigliati
altri accessori quali impianto frenante
e stabilizzatori, dispositivi di livella-
mento e specchi retrovisori a basso
profilo.
Punti di attacco del gancio di
traino e dimensioni dello sbalzo
A 638,9 mm
B 746,1 mm
C 831,1 mm
D (sbalzo
massimo) 1.161,5 mm
E 535,3 mm
F 520,3 mm
TRAINO DA TURISMO
(TRAINO DA PARTE DI
MOTORCARAVAN, ECC.)
Il traino da turismo (con le quattro
ruote a terra o con carrello) NON È
CONSENTITO. È possibile far trai-
nare la vettura (da un altro veicolo)
solo su un rimorchio con tutte e quat-
tro le ruote SOLLEVATE da terra.
AVVERTENZA!
Il traino delle vetture senza rispet-
tare i requisiti sopra indicati può
causare gravi danni al cambio. I
danni causati da un traino eseguito
in modo improprio non sono co-
perti dalla garanzia limitata della
vettura nuova.
300

6

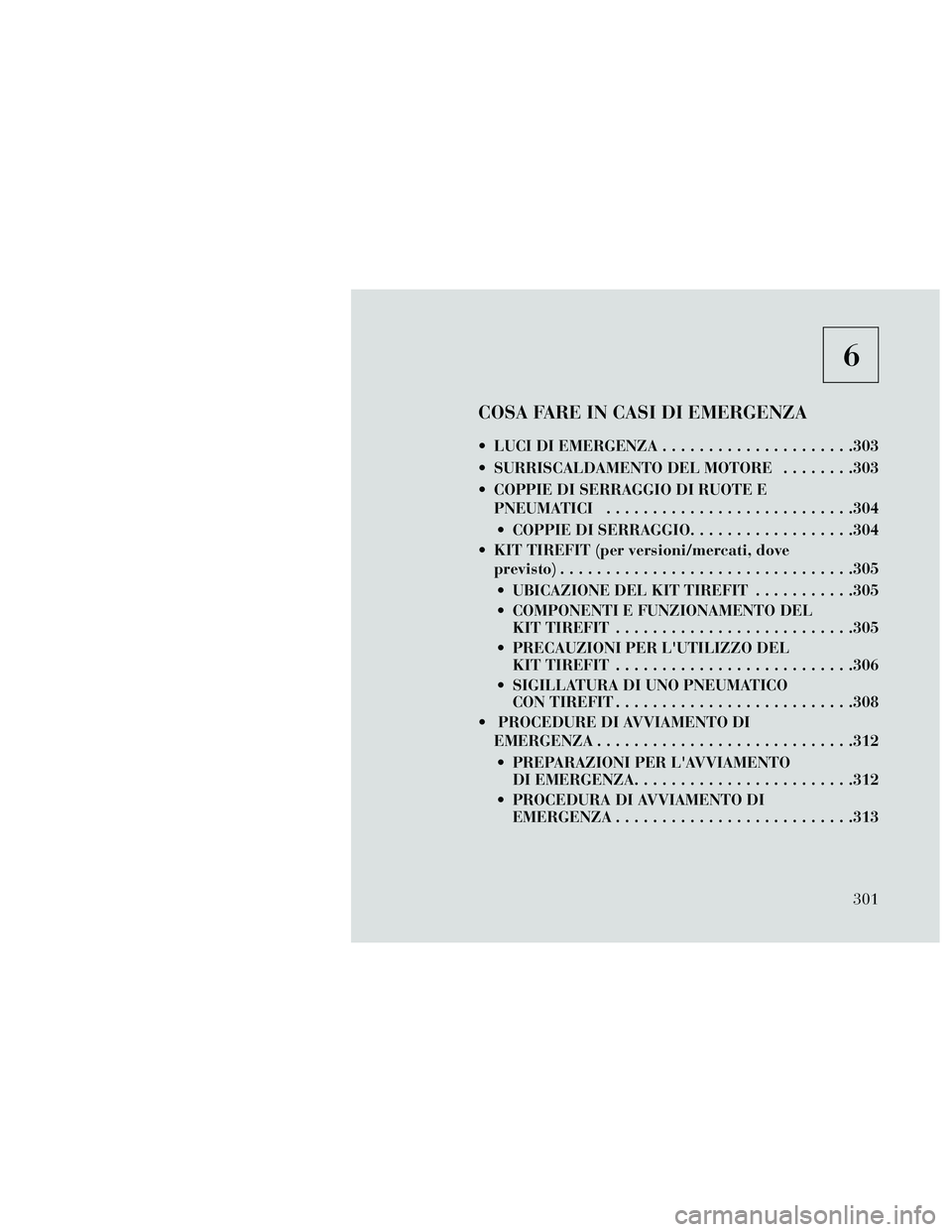

COSA FARE IN CASI DI EMERGENZA
LUCI DI EMERGENZA.....................303
SURRISCALDAMENTO DEL MOTORE ........303
COPPIE DI SERRAGGIO DI RUOTE E PNEUMATICI ...........................304
COPPIE DI SERRAGGIO ..................304
KIT TIREFIT (per versioni/mercati, dove previsto) ................................305
UBICAZIONE DEL KIT TIREFIT ...........305
COMPONENTI E FUNZIONAMENTO DEL KITTIREFIT ..........................305
PRECAUZIONI PER L'UTILIZZO DEL KITTIREFIT ..........................306
SIGILLATURA DI UNO PNEUMATICO CONTIREFIT..........................308
PROCEDURE DI AVVIAMENTO DI EMERGENZA ............................312
PREPARAZIONI PER L'AVVIAMENTO DI EMERGENZA ........................312
PROCEDURA DI AVVIAMENTO DI EMERGENZA ..........................313
301

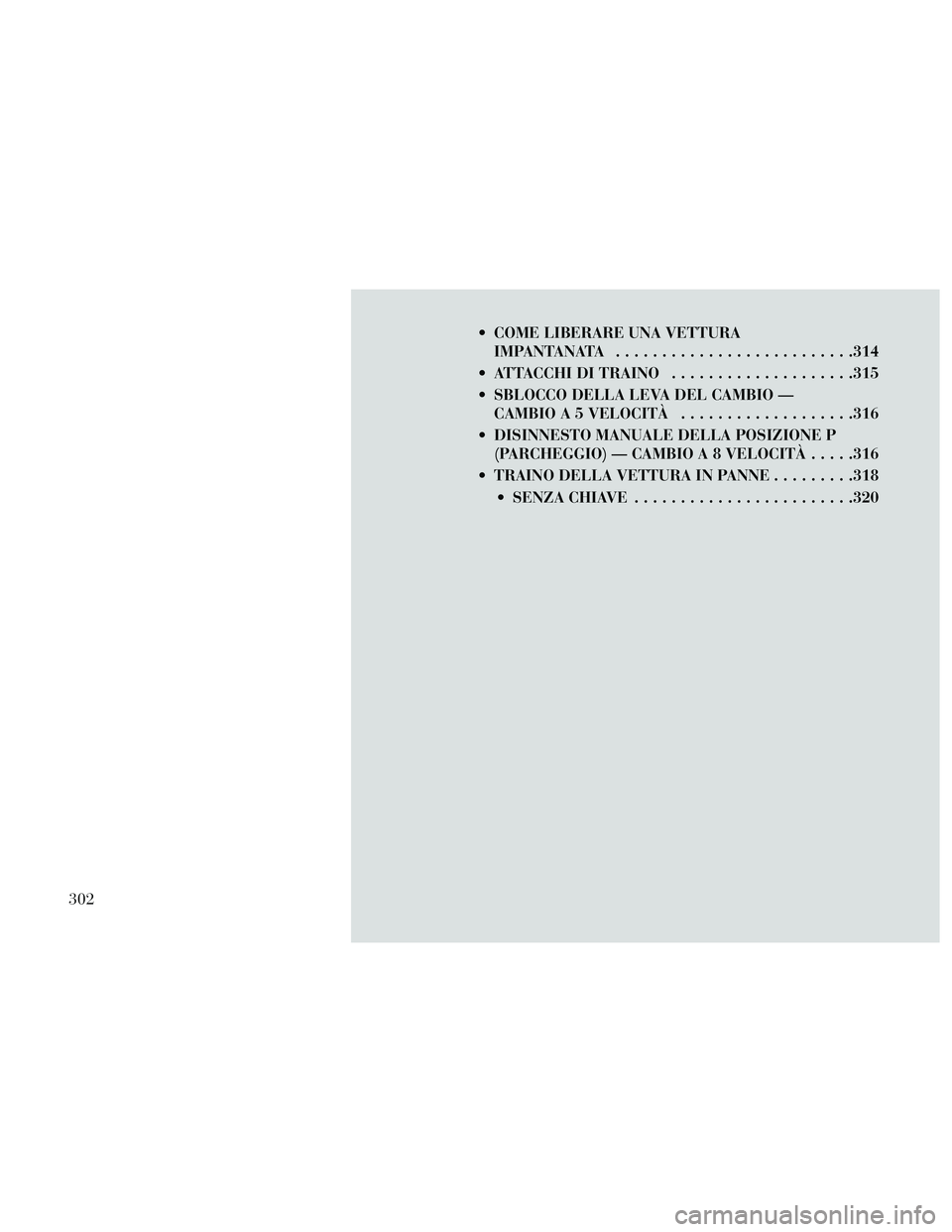

COME LIBERARE UNA VETTURAIMPANTANATA ..........................314
ATTACCHI DI TRAINO ....................315
SBLOCCO DELLA LEVA DEL CAMBIO — CAMBIO A 5 VELOCITÀ ...................316
DISINNESTO MANUALE DELLA POSIZIONE P (PARCHEGGIO) — CAMBIO A 8 VELOCITÀ .....316
TRAINO DELLA VETTURA IN PANNE .........318
SENZA CHIAVE ........................320
302

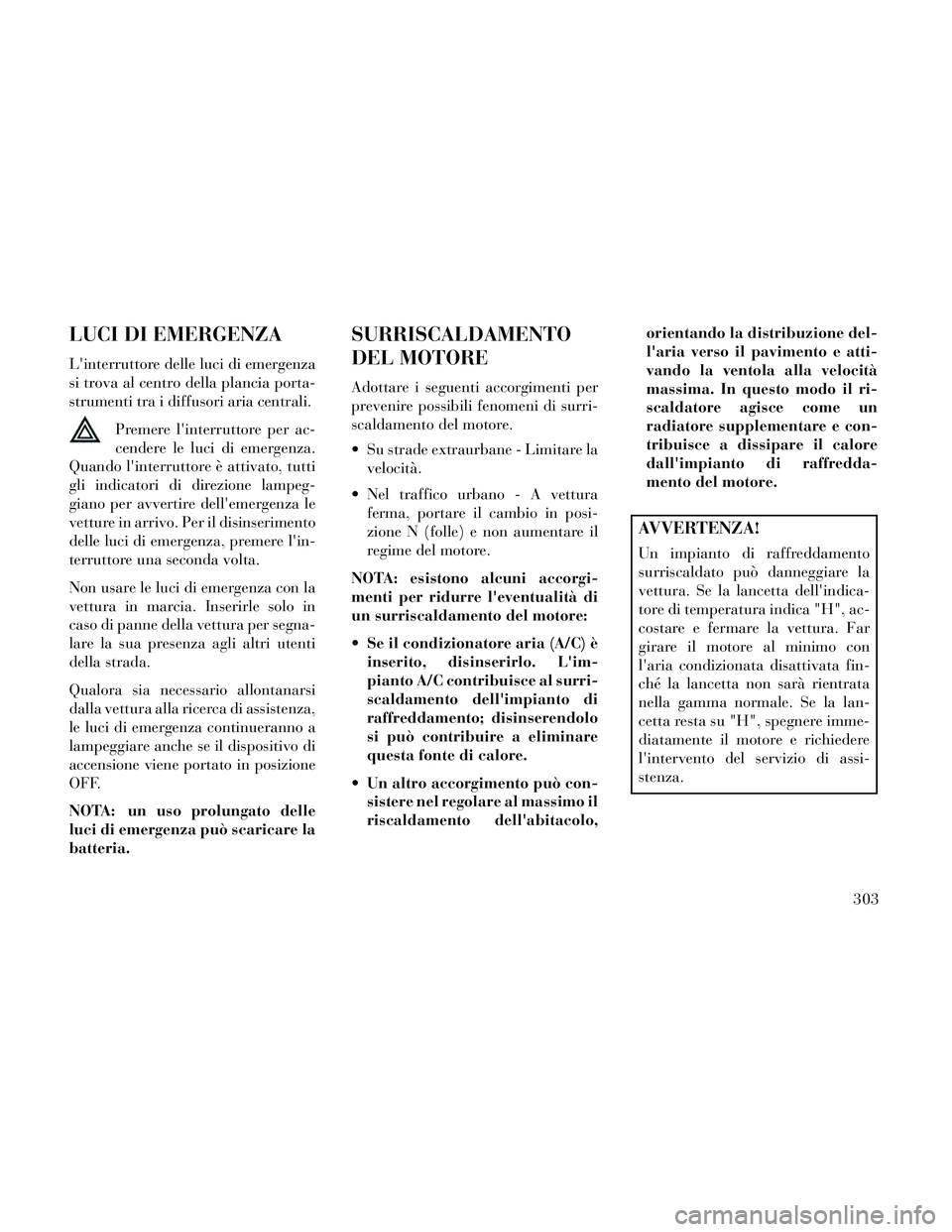

LUCI DI EMERGENZA
L'interruttore delle luci di emergenza
si trova al centro della plancia porta-
strumenti tra i diffusori aria centrali.Premere l'interruttore per ac-
cendere le luci di emergenza.
Quando l'interruttore è attivato, tutti
gli indicatori di direzione lampeg-
giano per avvertire dell'emergenza le
vetture in arrivo. Per il disinserimento
delle luci di emergenza, premere l'in-
terruttore una seconda volta.
Non usare le luci di emergenza con la
vettura in marcia. Inserirle solo in
caso di panne della vettura per segna-
lare la sua presenza agli altri utenti
della strada.
Qualora sia necessario allontanarsi
dalla vettura alla ricerca di assistenza,
le luci di emergenza continueranno a
lampeggiare anche se il dispositivo di
accensione viene portato in posizione
OFF.
NOTA: un uso prolungato delle
luci di emergenza può scaricare la
batteria.
SURRISCALDAMENTO
DEL MOTORE
Adottare i seguenti accorgimenti per
prevenire possibili fenomeni di surri-
scaldamento del motore.
Su strade extraurbane - Limitare la velocità.
Nel traffico urbano - A vettura ferma, portare il cambio in posi-
zione N (folle) e non aumentare il
regime del motore.
NOTA: esistono alcuni accorgi-
menti per ridurre l'eventualità di
un surriscaldamento del motore:
Se il condizionatore aria (A/C) è inserito, disinserirlo. L'im-
pianto A/C contribuisce al surri-
scaldamento dell'impianto di
raffreddamento; disinserendolo
si può contribuire a eliminare
questa fonte di calore.
Un altro accorgimento può con- sistere nel regolare al massimo il
riscaldamento dell'abitacolo, orientando la distribuzione del-
l'aria verso il pavimento e atti-
vando la ventola alla velocità
massima. In questo modo il ri-
scaldatore agisce come un
radiatore supplementare e con-
tribuisce a dissipare il calore
dall'impianto di raffredda-
mento del motore.
AVVERTENZA!
Un impianto di raffreddamento
surriscaldato può danneggiare la
vettura. Se la lancetta dell'indica-
tore di temperatura indica "H", ac-
costare e fermare la vettura. Far
girare il motore al minimo con
l'aria condizionata disattivata fin-
ché la lancetta non sarà rientrata
nella gamma normale. Se la lan-
cetta resta su "H", spegnere imme-
diatamente il motore e richiedere
l'intervento del servizio di assi-
stenza.
303

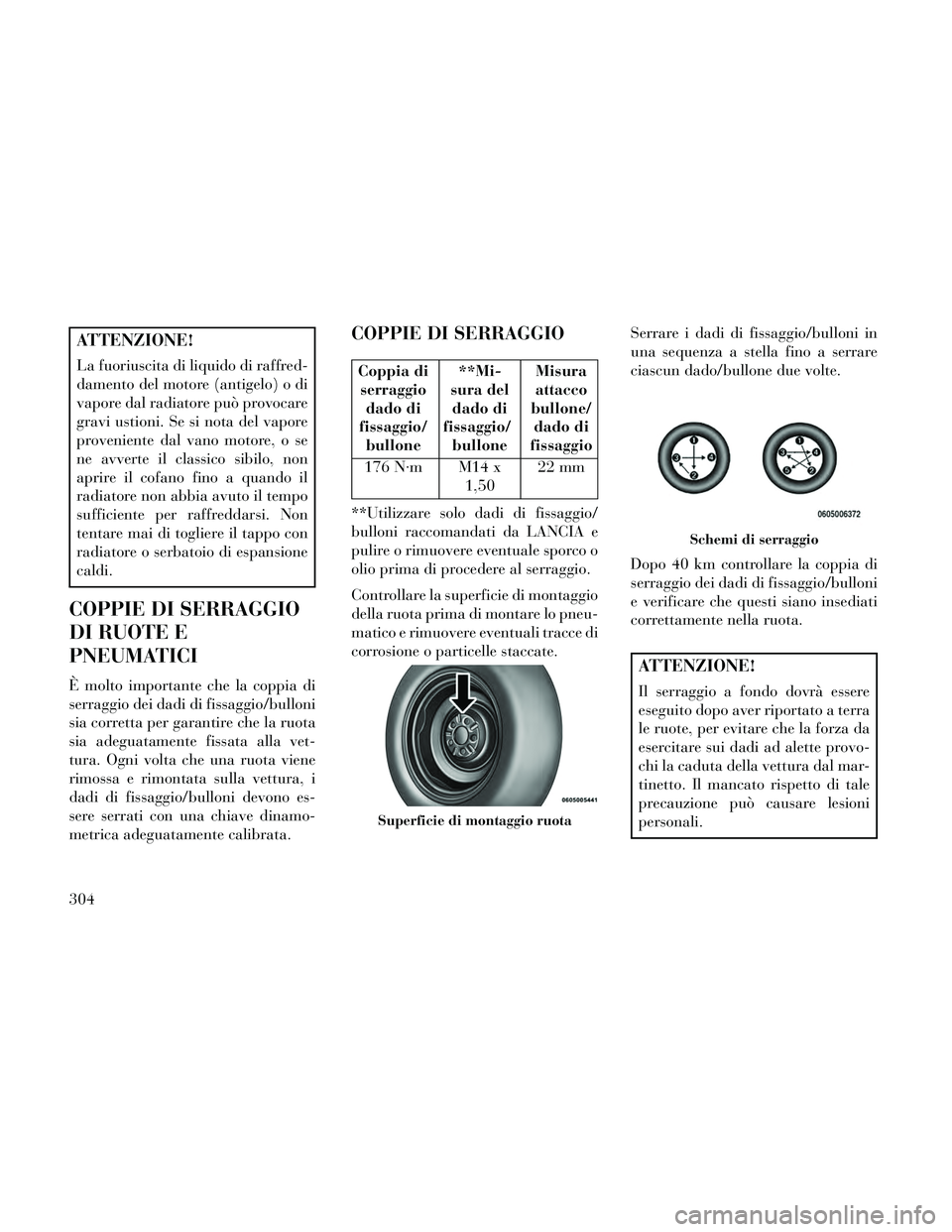

ATTENZIONE!
La fuoriuscita di liquido di raffred-
damento del motore (antigelo) o di
vapore dal radiatore può provocare
gravi ustioni. Se si nota del vapore
proveniente dal vano motore, o se
ne avverte il classico sibilo, non
aprire il cofano fino a quando il
radiatore non abbia avuto il tempo
sufficiente per raffreddarsi. Non
tentare mai di togliere il tappo con
radiatore o serbatoio di espansione
caldi.
COPPIE DI SERRAGGIO
DI RUOTE E
PNEUMATICI
È molto importante che la coppia di
serraggio dei dadi di fissaggio/bulloni
sia corretta per garantire che la ruota
sia adeguatamente fissata alla vet-
tura. Ogni volta che una ruota viene
rimossa e rimontata sulla vettura, i
dadi di fissaggio/bulloni devono es-
sere serrati con una chiave dinamo-
metrica adeguatamente calibrata.
COPPIE DI SERRAGGIO
Coppia diserraggio dado di
fissaggio/ bullone **Mi-
sura del dado di
fissaggio/ bullone Misura
attacco
bullone/ dado di
fissaggio
176 N·m M14 x 1,5022 mm
**Utilizzare solo dadi di fissaggio/
bulloni raccomandati da LANCIA e
pulire o rimuovere eventuale sporco o
olio prima di procedere al serraggio.
Controllare la superficie di montaggio
della ruota prima di montare lo pneu-
matico e rimuovere eventuali tracce di
corrosione o particelle staccate. Serrare i dadi di fissaggio/bulloni in
una sequenza a stella fino a serrare
ciascun dado/bullone due volte.
Dopo 40 km controllare la coppia di
serraggio dei dadi di fissaggio/bulloni
e verificare che questi siano insediati
correttamente nella ruota.
ATTENZIONE!
Il serraggio a fondo dovrà essere
eseguito dopo aver riportato a terra
le ruote, per evitare che la forza da
esercitare sui dadi ad alette provo-
chi la caduta della vettura dal mar-
tinetto. Il mancato rispetto di tale
precauzione può causare lesioni
personali.
Superficie di montaggio ruota
Schemi di serraggio
304

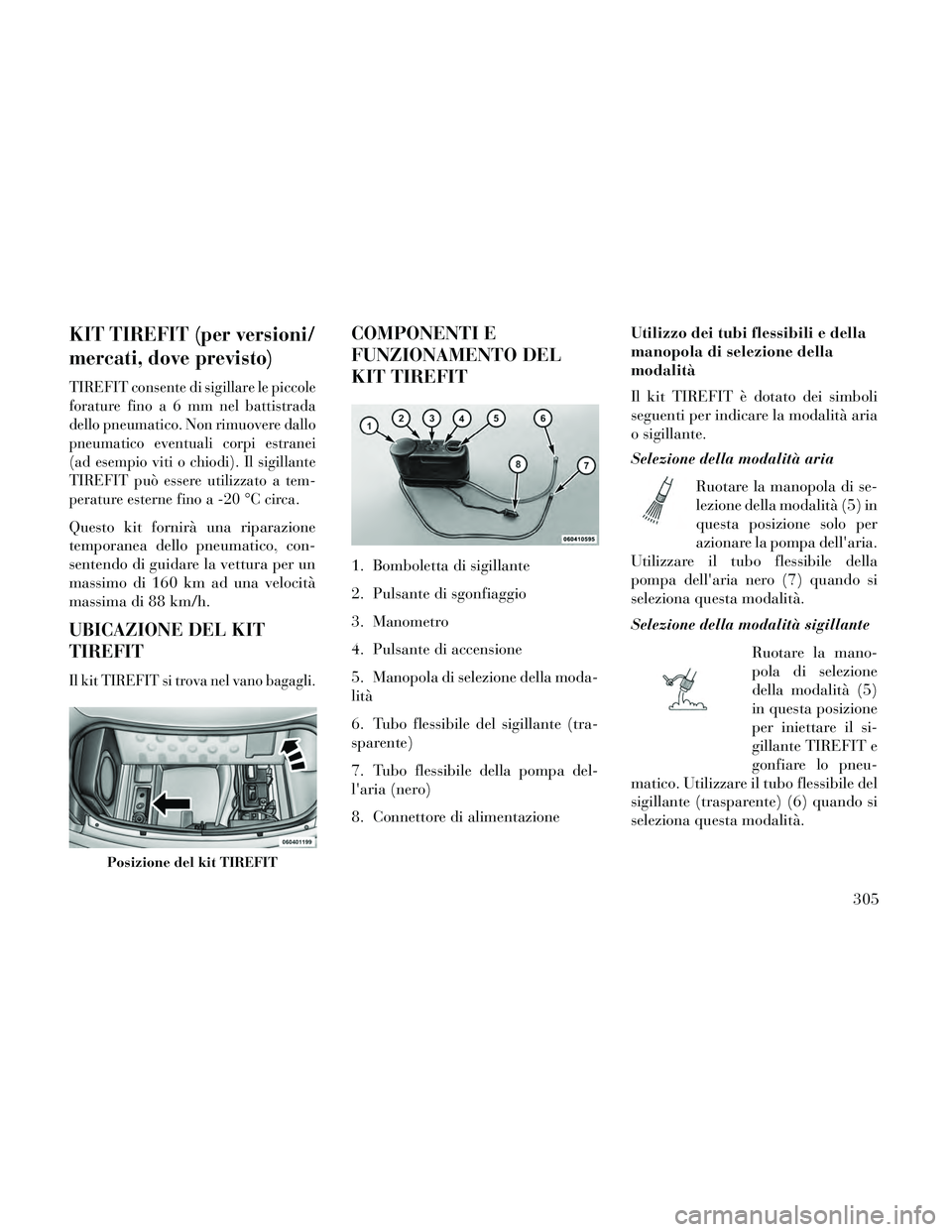

KIT TIREFIT (per versioni/
mercati, dove previsto)
TIREFIT consente di sigillare le piccole
forature finoa6mmnelbattistrada
dello pneumatico. Non rimuovere dallo
pneumatico eventuali corpi estranei
(ad esempio viti o chiodi). Il sigillante
TIREFIT può essere utilizzato a tem-
perature esterne fino a -20 °C circa.
Questo kit fornirà una riparazione
temporanea dello pneumatico, con-
sentendo di guidare la vettura per un
massimo di 160 km ad una velocità
massima di 88 km/h.
UBICAZIONE DEL KIT
TIREFIT
Il kit TIREFIT si trova nel vano bagagli.
COMPONENTI E
FUNZIONAMENTO DEL
KIT TIREFIT
1. Bomboletta di sigillante
2. Pulsante di sgonfiaggio
3. Manometro
4. Pulsante di accensione
5. Manopola di selezione della moda-
lità
6. Tubo flessibile del sigillante (tra-
sparente)
7. Tubo flessibile della pompa del-
l'aria (nero)
8. Connettore di alimentazioneUtilizzo dei tubi flessibili e della
manopola di selezione della
modalità
Il kit TIREFIT è dotato dei simboli
seguenti per indicare la modalità aria
o sigillante.
Selezione della modalità aria
Ruotare la manopola di se-
lezione della modalità (5) in
questa posizione solo per
azionare la pompa dell'aria.
Utilizzare il tubo flessibile della
pompa dell'aria nero (7) quando si
seleziona questa modalità.
Selezione della modalità sigillante
Ruotare la mano-
pola di selezione
della modalità (5)
in questa posizione
per iniettare il si-
gillante TIREFIT e
gonfiare lo pneu-
matico. Utilizzare il tubo flessibile del
sigillante (trasparente) (6) quando si
seleziona questa modalità.
Posizione del kit TIREFIT
305

Uso del pulsante di accensionePremere e rilasciare il pul-
sante di accensione (4) una
volta per accendere il kit
TIREFIT. Premere e rila-
sciare di nuovo il pulsante di accen-
sione (4) per spegnere il kit TIREFIT.
Uso del pulsante di sgonfiaggio
Premere il pulsante di sgon-
fiaggio (2) per ridurre la
pressione dell'aria nello
pneumatico se è gonfiato
eccessivamente.
PRECAUZIONI PER
L'UTILIZZO DEL KIT
TIREFIT
L'uso del sigillante TIREFIT po- trebbe rendere inutilizzabile il si-
stema di controllo pressione pneu-
matici (TPMS). Si raccomanda
pertanto di portare la vettura
presso la Rete Assistenziale per far
controllare il funzionamento dei
sensori. Sostituire la bomboletta di sigil-
lante TIREFIT (1) e il tubo flessi-
bile del sigillante (6) prima della
data di scadenza (stampata sull'eti-
chetta della bomboletta) al fine di
garantire il funzionamento ottimale
del sistema. Fare riferimento a "Si-
gillatura di uno pneumatico con
TIREFIT", sezione F "Sostituzione
della bomboletta e del flessibile del
sigillante".
La bomboletta (1) e il tubo flessi- bile (6) del sigillante si possono
usare su un solo pneumatico. Dopo
ogni uso, sostituire immediata-
mente questi componenti rivolgen-
dosi alla Rete Assistenziale.
Se il sigillante TIREFIT è ancora allo stato liquido, rimuoverlo dalla
vettura o dallo pneumatico e dai
componenti della ruota utilizzando
acqua pulita e un panno inumidito.
Una volta essiccato, può essere
facilmente staccato e smaltito
correttamente. Per ottenere prestazioni ottimali,
accertarsi che lo stelo della valvola
sulla ruota sia pulito prima di col-
legare il kit TIREFIT.
La pompa dell'aria TIREFIT può essere utilizzata per gonfiare pneu-
matici di biciclette. Il kit contiene
anche due aghi situati nel comparto
portaoggetti (alla base della pompa
aria) per gonfiare palloni da sport,
materassini o articoli gonfiabili si-
mili. Tuttavia, utilizzare esclusiva-
mente il tubo flessibile della pompa
dell'aria (7) e accertarsi che la ma-
nopola di selezione della modalità
(5) sia impostata sulla modalità
aria quando si gonfiano oggetti di
questo genere in modo da evitare di
iniettarvi del sigillante. Il sigillante
TIREFIT deve essere utilizzato solo
per riparare forature con un diame-
tro inferior ea6mmsulla superficie
dello pneumatico.
Non sollevare o trasportare il kit TIREFIT tenendolo per i tubi fles-
sibili.
306
