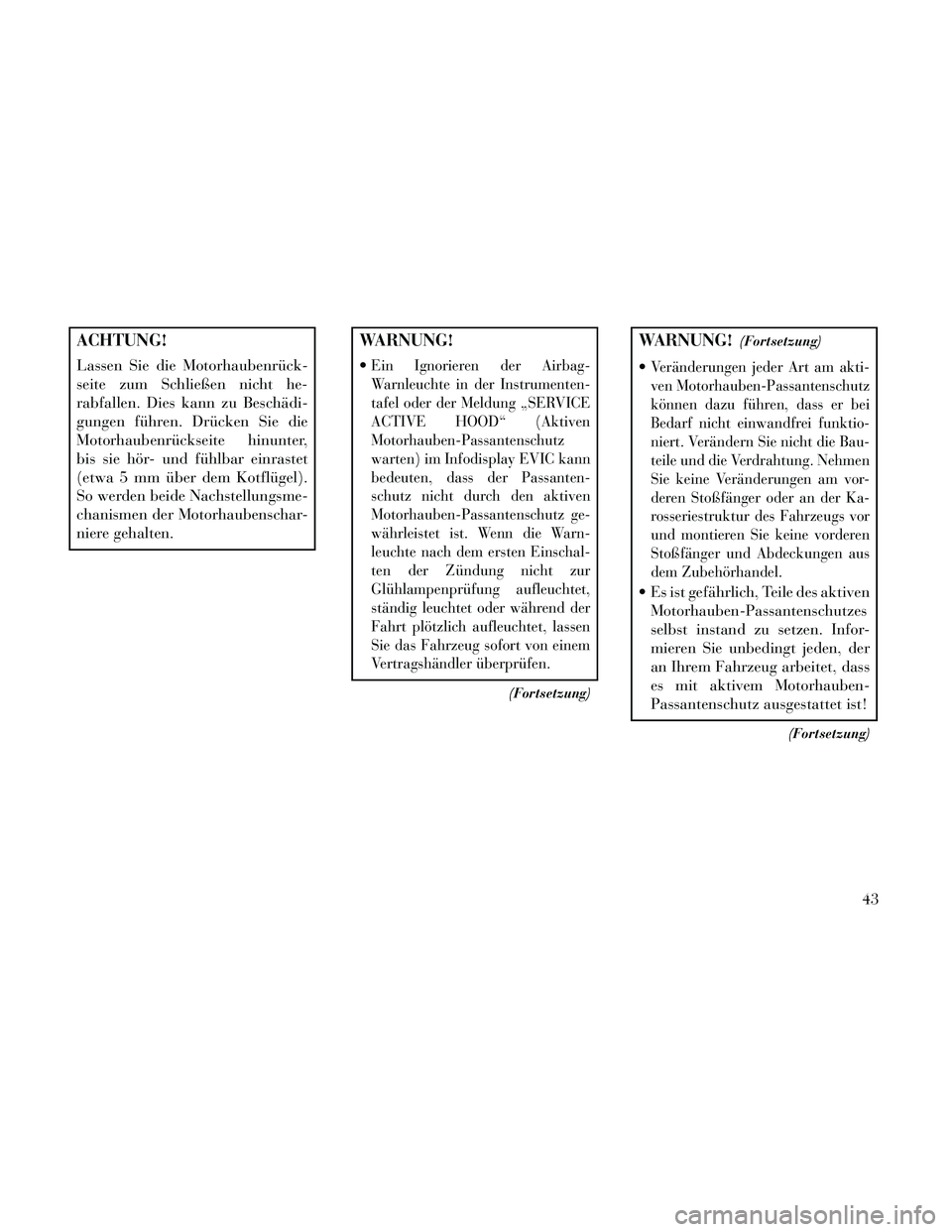

ACHTUNG!
Lassen Sie die Motorhaubenrück-
seite zum Schließen nicht he-
rabfallen. Dies kann zu Beschädi-
gungen führen. Drücken Sie die
Motorhaubenrückseite hinunter,
bis sie hör- und fühlbar einrastet
(etwa 5 mm über dem Kotflügel).
So werden beide Nachstellungsme-
chanismen der Motorhaubenschar-
niere gehalten.
WARNUNG!
Ein Ignorieren der Airbag-
Warnleuchte in der Instrumenten-
tafel oder der Meldung „SERVICE
ACTIVE HOOD“ (Aktiven
Motorhauben-Passantenschutz
warten) im Infodisplay EVIC kann
bedeuten, dass der Passanten-
schutz nicht durch den aktiven
Motorhauben-Passantenschutz ge-
währleistet ist. Wenn die Warn-
leuchte nach dem ersten Einschal-
ten der Zündung nicht zur
Glühlampenprüfung aufleuchtet,
ständig leuchtet oder während der
Fahrt plötzlich aufleuchtet, lassen
Sie das Fahrzeug sofort von einem
Vertragshändler überprüfen.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Veränderungen jeder Art am akti-
ven Motorhauben-Passantenschutz
können dazu führen, dass er bei
Bedarf nicht einwandfrei funktio-
niert. Verändern Sie nicht die Bau-
teile und die Verdrahtung. Nehmen
Sie keine Veränderungen am vor-
deren Stoßfänger oder an der Ka-
rosseriestruktur des Fahrzeugs vor
und montieren Sie keine vorderen
Stoßfänger und Abdeckungen aus
dem Zubehörhandel.
Es ist gefährlich, Teile des aktivenMotorhauben-Passantenschutzes
selbst instand zu setzen. Infor-
mieren Sie unbedingt jeden, der
an Ihrem Fahrzeug arbeitet, dass
es mit aktivem Motorhauben-
Passantenschutz ausgestattet ist!
(Fortsetzung)
43

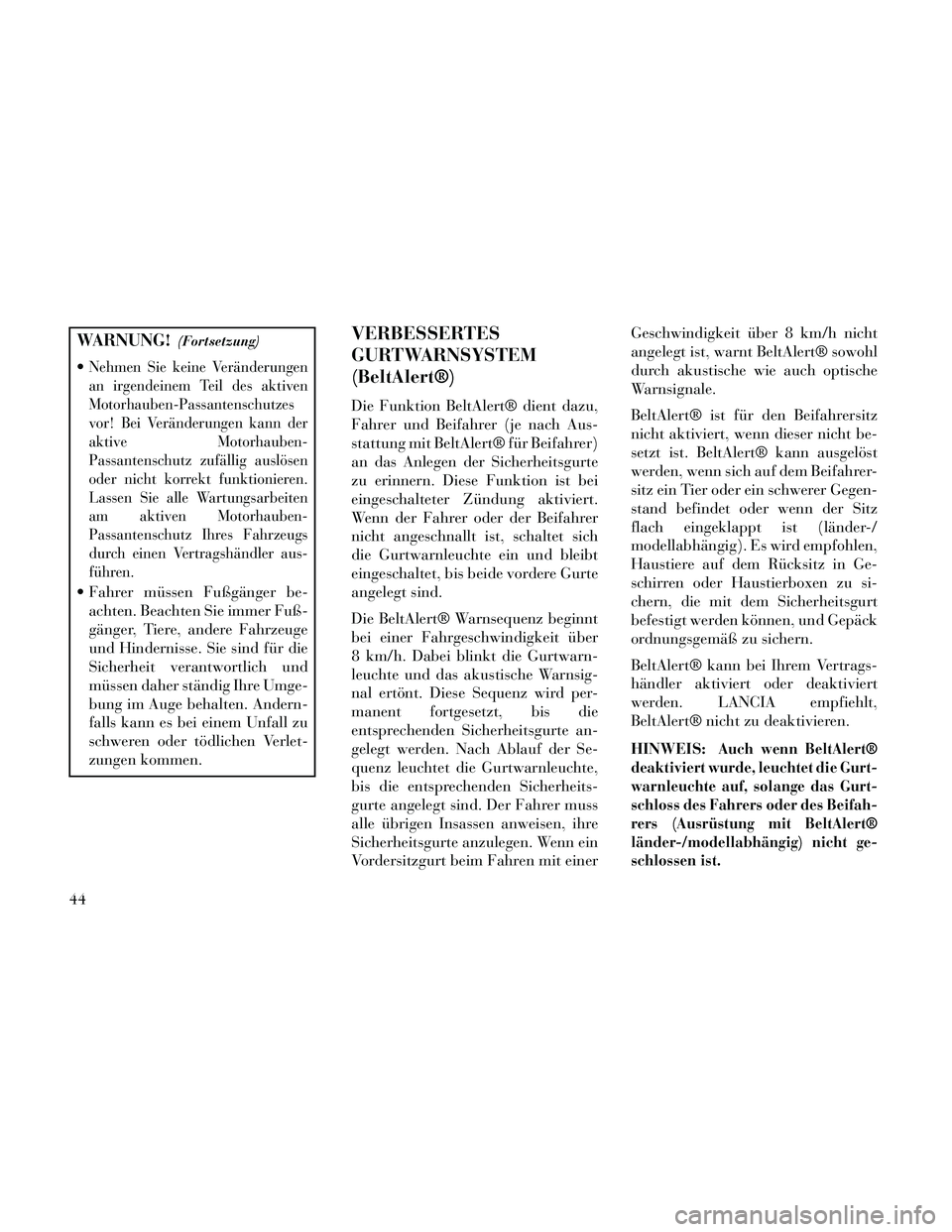

WARNUNG!(Fortsetzung)
Nehmen Sie keine Veränderungen
an irgendeinem Teil des aktiven
Motorhauben-Passantenschutzes
vor! Bei Veränderungen kann der
aktive Motorhauben-
Passantenschutz zufällig auslösen
oder nicht korrekt funktionieren.
Lassen Sie alle Wartungsarbeiten
am aktiven Motorhauben-
Passantenschutz Ihres Fahrzeugs
durch einen Vertragshändler aus-
führen.
Fahrer müssen Fußgänger be-achten. Beachten Sie immer Fuß-
gänger, Tiere, andere Fahrzeuge
und Hindernisse. Sie sind für die
Sicherheit verantwortlich und
müssen daher ständig Ihre Umge-
bung im Auge behalten. Andern-
falls kann es bei einem Unfall zu
schweren oder tödlichen Verlet-
zungen kommen.
VERBESSERTES
GURTWARNSYSTEM
(BeltAlert®)
Die Funktion BeltAlert® dient dazu,
Fahrer und Beifahrer (je nach Aus-
stattung mit BeltAlert® für Beifahrer)
an das Anlegen der Sicherheitsgurte
zu erinnern. Diese Funktion ist bei
eingeschalteter Zündung aktiviert.
Wenn der Fahrer oder der Beifahrer
nicht angeschnallt ist, schaltet sich
die Gurtwarnleuchte ein und bleibt
eingeschaltet, bis beide vordere Gurte
angelegt sind.
Die BeltAlert® Warnsequenz beginnt
bei einer Fahrgeschwindigkeit über
8 km/h. Dabei blinkt die Gurtwarn-
leuchte und das akustische Warnsig-
nal ertönt. Diese Sequenz wird per-
manent fortgesetzt, bis die
entsprechenden Sicherheitsgurte an-
gelegt werden. Nach Ablauf der Se-
quenz leuchtet die Gurtwarnleuchte,
bis die entsprechenden Sicherheits-
gurte angelegt sind. Der Fahrer muss
alle übrigen Insassen anweisen, ihre
Sicherheitsgurte anzulegen. Wenn ein
Vordersitzgurt beim Fahren mit einer Geschwindigkeit über 8 km/h nicht
angelegt ist, warnt BeltAlert® sowohl
durch akustische wie auch optische
Warnsignale.
BeltAlert® ist für den Beifahrersitz
nicht aktiviert, wenn dieser nicht be-
setzt ist. BeltAlert® kann ausgelöst
werden, wenn sich auf dem Beifahrer-
sitz ein Tier oder ein schwerer Gegen-
stand befindet oder wenn der Sitz
flach eingeklappt ist (länder-/
modellabhängig). Es wird empfohlen,
Haustiere auf dem Rücksitz in Ge-
schirren oder Haustierboxen zu si-
chern, die mit dem Sicherheitsgurt
befestigt werden können, und Gepäck
ordnungsgemäß zu sichern.
BeltAlert® kann bei Ihrem Vertrags-
händler aktiviert oder deaktiviert
werden. LANCIA empfiehlt,
BeltAlert® nicht zu deaktivieren.
HINWEIS:
Auch wenn BeltAlert®
deaktiviert wurde, leuchtet die Gurt-
warnleuchte auf, solange das Gurt-
schloss des Fahrers oder des Beifah-
rers (Ausrüstung mit BeltAlert®
länder-/modellabhängig) nicht ge-
schlossen ist.
44

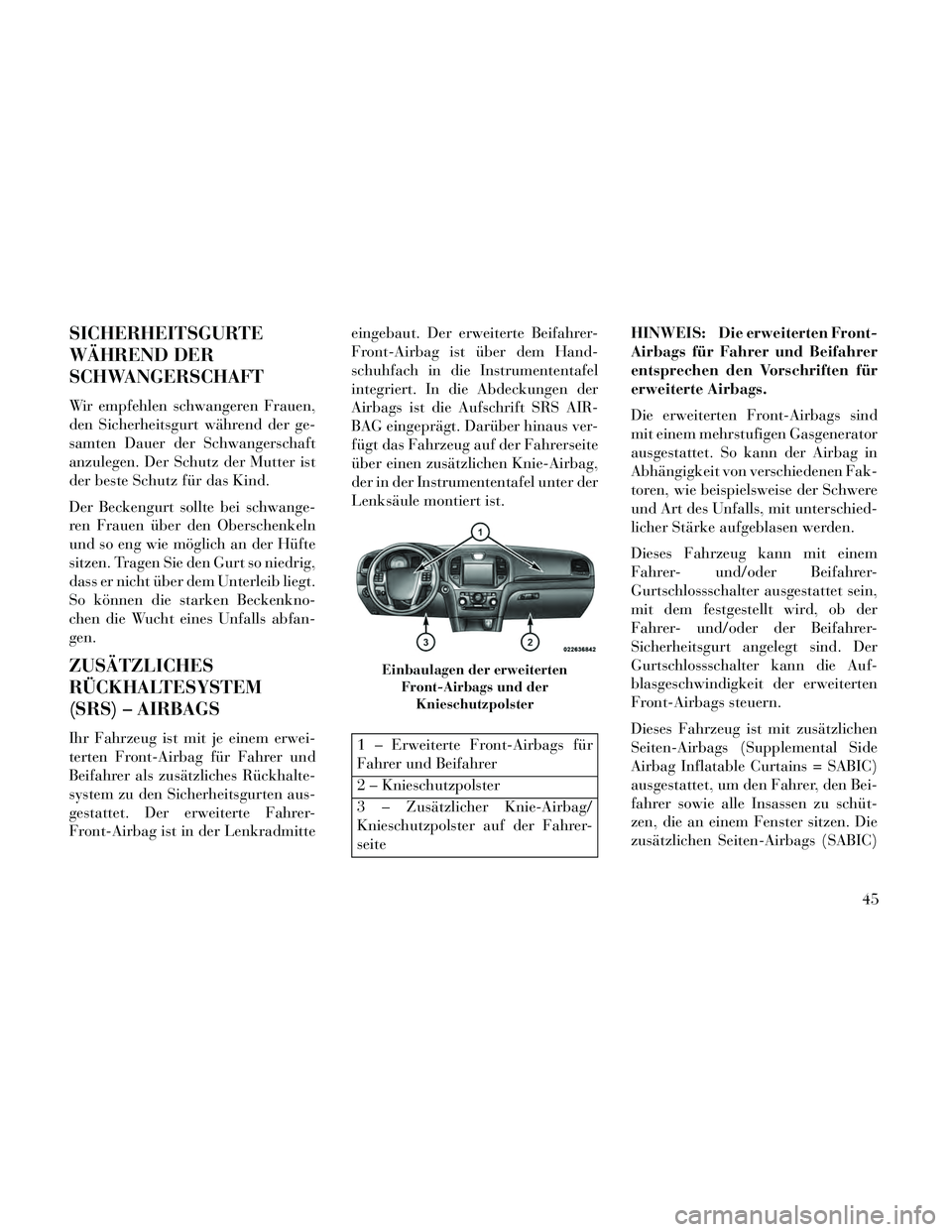

SICHERHEITSGURTE
WÄHREND DER
SCHWANGERSCHAFT
Wir empfehlen schwangeren Frauen,
den Sicherheitsgurt während der ge-
samten Dauer der Schwangerschaft
anzulegen. Der Schutz der Mutter ist
der beste Schutz für das Kind.
Der Beckengurt sollte bei schwange-
ren Frauen über den Oberschenkeln
und so eng wie möglich an der Hüfte
sitzen. Tragen Sie den Gurt so niedrig,
dass er nicht über dem Unterleib liegt.
So können die starken Beckenkno-
chen die Wucht eines Unfalls abfan-
gen.
ZUSÄTZLICHES
RÜCKHALTESYSTEM
(SRS) – AIRBAGS
Ihr Fahrzeug ist mit je einem erwei-
terten Front-Airbag für Fahrer und
Beifahrer als zusätzliches Rückhalte-
system zu den Sicherheitsgurten aus-
gestattet. Der erweiterte Fahrer-
Front-Airbag ist in der Lenkradmitteeingebaut. Der erweiterte Beifahrer-
Front-Airbag ist über dem Hand-
schuhfach in die Instrumententafel
integriert. In die Abdeckungen der
Airbags ist die Aufschrift SRS AIR-
BAG eingeprägt. Darüber hinaus ver-
fügt das Fahrzeug auf der Fahrerseite
über einen zusätzlichen Knie-Airbag,
der in der Instrumententafel unter der
Lenksäule montiert ist.1 – Erweiterte Front-Airbags für
Fahrer und Beifahrer
2 – Knieschutzpolster
3 – Zusätzlicher Knie-Airbag/
Knieschutzpolster auf der Fahrer-
seiteHINWEIS: Die erweiterten Front-
Airbags für Fahrer und Beifahrer
entsprechen den Vorschriften für
erweiterte Airbags.
Die erweiterten Front-Airbags sind
mit einem mehrstufigen Gasgenerator
ausgestattet. So kann der Airbag in
Abhängigkeit von verschiedenen Fak-
toren, wie beispielsweise der Schwere
und Art des Unfalls, mit unterschied-
licher Stärke aufgeblasen werden.
Dieses Fahrzeug kann mit einem
Fahrer- und/oder Beifahrer-
Gurtschlossschalter ausgestattet sein,
mit dem festgestellt wird, ob der
Fahrer- und/oder der Beifahrer-
Sicherheitsgurt angelegt sind. Der
Gurtschlossschalter kann die Auf-
blasgeschwindigkeit der erweiterten
Front-Airbags steuern.
Dieses Fahrzeug ist mit zusätzlichen
Seiten-Airbags (Supplemental Side
Airbag Inflatable Curtains = SABIC)
ausgestattet, um den Fahrer, den Bei-
fahrer sowie alle Insassen zu schüt-
zen, die an einem Fenster sitzen. Die
zusätzlichen Seiten-Airbags (SABIC)
Einbaulagen der erweiterten
Front-Airbags und derKnieschutzpolster
45

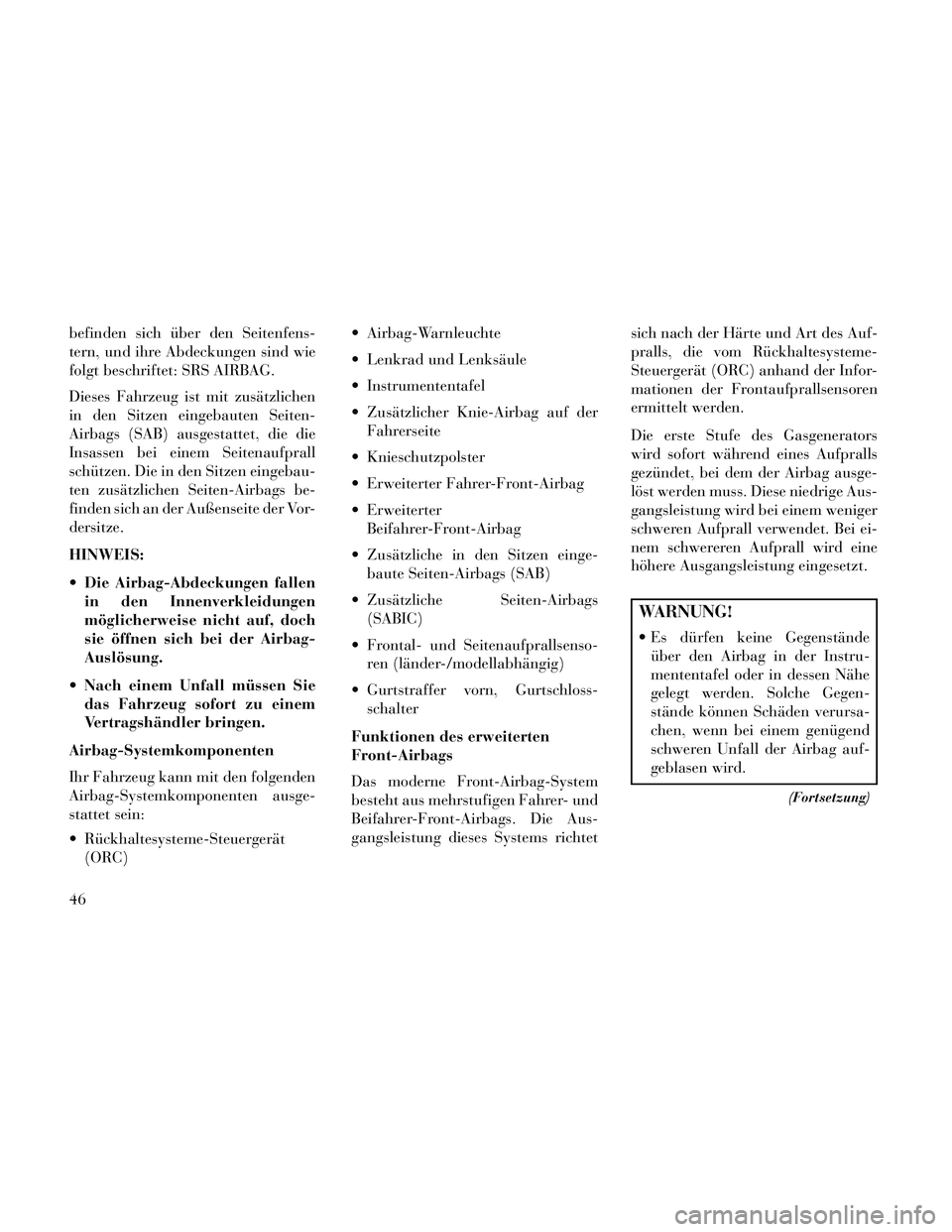

befinden sich über den Seitenfens-
tern, und ihre Abdeckungen sind wie
folgt beschriftet: SRS AIRBAG.
Dieses Fahrzeug ist mit zusätzlichen
in den Sitzen eingebauten Seiten-
Airbags (SAB) ausgestattet, die die
Insassen bei einem Seitenaufprall
schützen. Die in den Sitzen eingebau-
ten zusätzlichen Seiten-Airbags be-
finden sich an der Außenseite der Vor-
dersitze.
HINWEIS:
Die Airbag-Abdeckungen fallenin den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich bei der Airbag-
Auslösung.
Nach einem Unfall müssen Sie das Fahrzeug sofort zu einem
Vertragshändler bringen.
Airbag-Systemkomponenten
Ihr Fahrzeug kann mit den folgenden
Airbag-Systemkomponenten ausge-
stattet sein:
Rückhaltesysteme-Steuergerät (ORC) Airbag-Warnleuchte
Lenkrad und Lenksäule
Instrumententafel
Zusätzlicher Knie-Airbag auf der
Fahrerseite
Knieschutzpolster
Erweiterter Fahrer-Front-Airbag
Erweiterter Beifahrer-Front-Airbag
Zusätzliche in den Sitzen einge- baute Seiten-Airbags (SAB)
Zusätzliche Seiten-Airbags (SABIC)
Frontal- und Seitenaufprallsenso- ren (länder-/modellabhängig)
Gurtstraffer vorn, Gurtschloss- schalter
Funktionen des erweiterten
Front-Airbags
Das moderne Front-Airbag-System
besteht aus mehrstufigen Fahrer- und
Beifahrer-Front-Airbags. Die Aus-
gangsleistung dieses Systems richtet sich nach der Härte und Art des Auf-
pralls, die vom Rückhaltesysteme-
Steuergerät (ORC) anhand der Infor-
mationen der Frontaufprallsensoren
ermittelt werden.
Die erste Stufe des Gasgenerators
wird sofort während eines Aufpralls
gezündet, bei dem der Airbag ausge-
löst werden muss. Diese niedrige Aus-
gangsleistung wird bei einem weniger
schweren Aufprall verwendet. Bei ei-
nem schwereren Aufprall wird eine
höhere Ausgangsleistung eingesetzt.
WARNUNG!
Es dürfen keine Gegenstände
über den Airbag in der Instru-
mententafel oder in dessen Nähe
gelegt werden. Solche Gegen-
stände können Schäden verursa-
chen, wenn bei einem genügend
schweren Unfall der Airbag auf-
geblasen wird.
(Fortsetzung)
46

WARNUNG!(Fortsetzung)
Bringen Sie keinerlei Aufklebero. Ä. auf den Abdeckungen der
Airbags an. Versuchen Sie nicht,
die Airbag-Abdeckungen zu ent-
fernen. Dadurch können die Air-
bags beschädigt werden, und Sie
können bei einem Unfall verletzt
werden, da die Airbags mögli-
cherweise nicht mehr funktionie-
ren. Die Abdeckungen der Air-
bags öffnen sich nur im Fall einer
Airbag-Auslösung.
Die Knieschutzpolster dürfen nicht angebohrt, aufgeschnitten
oder auf andere Weise manipu-
liert werden.

Befestigen Sie kein Kraftfahrzeug-
Zubehör wie Warnleuchten, Auto-
radios, Funkgeräte usw. an den
Knieschutzpolstern.
Zusätzliche in den Sitzen
eingebaute Seiten-Airbags (SAB)
Zusätzliche in den Sitzen eingebaute
Seiten-Airbags können den Insassen
bei einem Seitenaufprall einen noch besseren Schutz bieten. Die zusätzli-
chen in den Sitz eingebauten Seiten-
Airbags sind mit einer auf der Außen-
seite des jeweiligen Sitzes eingenähten
Kennung versehen.
Wenn der Airbag zündet, bricht er die
Naht zwischen Vorder- und Seitenteil
der Sitzverkleidung auf. Jeder Airbag
zündet unabhängig; ein linker seitli-
cher Aufprall zündet nur den linken
Airbag, und ein rechter Seitenaufprall
zündet nur den rechten Airbag.
Zusätzlicher Seiten-Airbag
(SABIC)
Neben der Karosserie bieten Seiten-
Airbags (SABIC) bei einem Seitenauf-
prall den Insassen auf den äußerenSitzplätzen zusätzlichen Schutz. Jeder
Airbag verfügt in Kopfhöhe der au-
ßen sitzenden Insassen über Kam-
mern, die sich bei einem Seitenauf-
prall entfalten und dadurch die
Gefahr von Kopfverletzungen senken.
Die SABIC-Airbags entfalten sich
nach unten und decken beide Fenster
auf der Aufprallseite ab.
HINWEIS:
Die Airbag-Abdeckungen fallen
in den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich beim Auslösen
des Airbags.
Wenn Ihr Abstand zu den Seiten-Airbags während der
Kennung der zusätzlichen in den
Vordersitzen eingebauten Seiten-Airbags
Position des Aufklebers für
zusätzliche Seiten-Airbags (SABIC)
47

Auslösung zu klein ist, könnten
Sie sich ernsthaft verletzen oder
getötet werden.
SAB- und SABIC-Airbags sind eine
Ergänzung zum Sicherheitsgurt-
Rückhaltesystem. Insassen ein-
schließlich Kinder, die SAB-Airbags
oder SABIC-Airbags gegenüber sitzen
oder diesen Airbags sehr nahe sind,
können schwer verletzt oder getötet
werden. Insassen, insbesondere Kin-
der, dürfen sich nicht gegen die Tür,
die Seitenfenster oder den Entfal-
tungsbereich der SAB-Airbags oder
SABIC-Airbags lehnen oder in ange-
lehnter Stellung schlafen, auch wenn
sie sich in einem Säuglings- oder
Kinder-Rückhaltesystem befinden.
Sitzen Sie stets so aufrecht wie mög-
lich mit dem Rücken gegen die
Rückenlehne, legen Sie die Sicher-
heitsgurte ordnungsgemäß an, und
verwenden Sie ein Kinder-
Rückhaltesystem, Säuglingsrückhal-
tesystem oder Sitzerhöhungskissen in
der passenden, für die Größe und das
Gewicht des Kinds empfohlenen
Größe. Das System beinhaltet Seitenaufprall-
sensoren, die so kalibriert sind, dass
die Seiten-Airbags bei einem Aufprall
zünden, die den Schutz der Insassen
durch den Airbag erfordern.
WARNUNG!
Da Ihr Fahrzeug mit zusätzlichen
Seiten-Airbags (SABIC) ausge-
stattet ist, dürfen Sie auf keinen
Fall irgendwelches Zubehör ein-
bauen lassen, durch das das Dach
verändert wird. Dazu zählt auch
der Einbau eines Schiebedachs in
Ihr Fahrzeug. Keine Dachge-
päckträger anbringen, die dauer-
hafte Befestigungen (Schrauben)
zum Einbau in ein Fahrzeugdach
erfordern. Bringen Sie im Fahr-
zeugdach keine Bohrungen an.
Wenn Ihr Fahrzeug mit zusätzli- chen Seiten-Airbags (SABIC)
ausgerüstet ist, dürfen Gepäck
oder Ladung nicht so hoch gesta-
pelt werden, dass sie die Entfal-
tung der zusätzlichen Seiten-
Airbags (SABIC) behindern. Der
(Fortsetzung)
WARNUNG!(Fortsetzung)
Bereich der zusätzlichen Seiten-
Airbags (SABIC) muss frei von
allen Hindernissen bleiben.
Verwenden Sie keine zusätzlichen Sitzbezüge und legen Sie keine
Gegenstände zwischen sich und
die Seiten-Airbags. Die Entfal-
tung des Airbags kann dadurch
behindert werden und/oder die
Gegenstände können gegen Sie
gedrückt werden und schwere
Verletzungen verursachen.
Zusätzlicher Knie-Airbag auf der
Fahrerseite
Der zusätzliche Knie-Airbag auf der
Fahrerseite bietet einen verbesserten
Schutz und schützt den Fahrer zu-
sammen mit dem erweiterten Fahrer-
Front-Airbag bei einem Frontalauf-
prall.
Knieschutzpolster
Die Knieschutzpolster schützen die
Knie von Fahrer und Beifahrer und
sorgen dafür, dass sie sich in einer
48

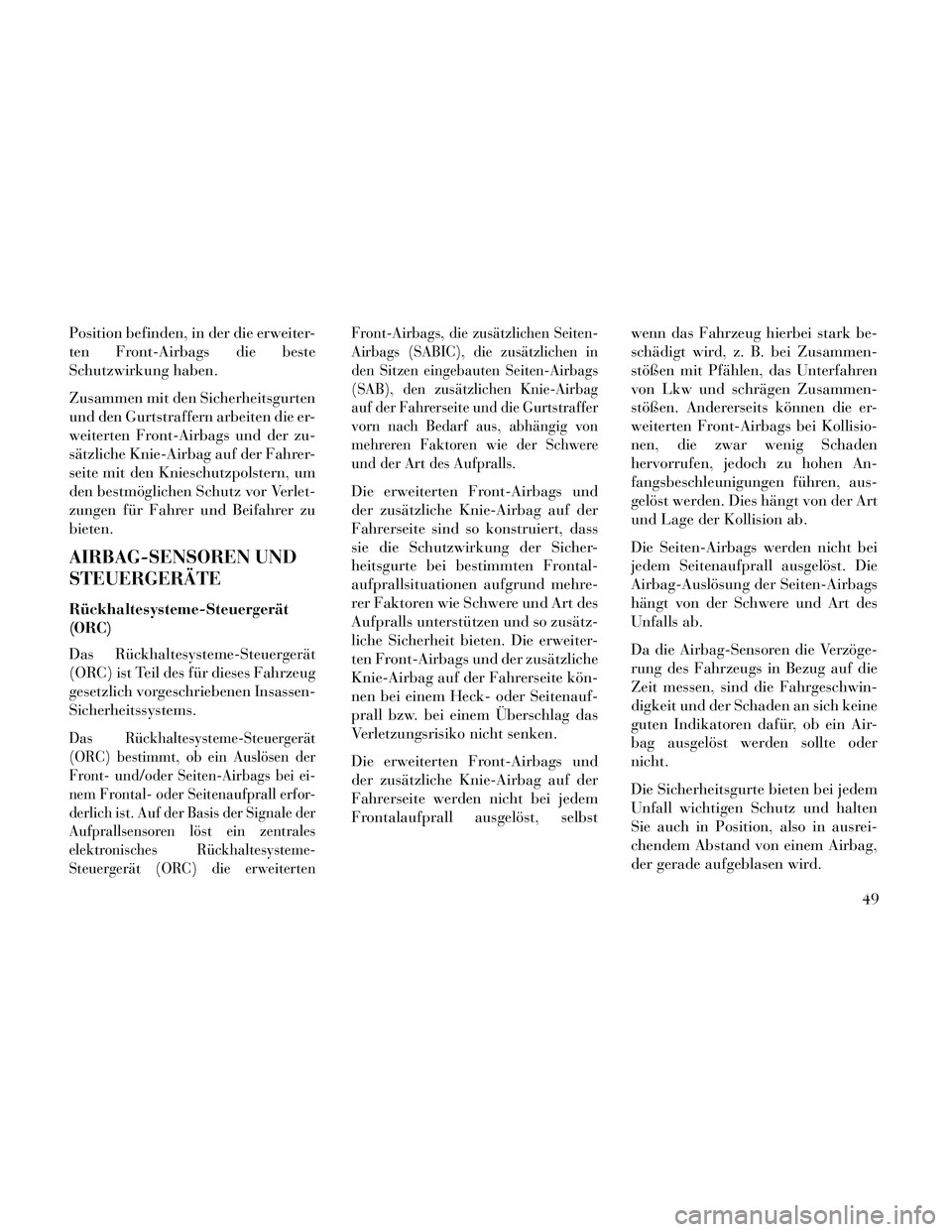

Position befinden, in der die erweiter-
ten Front-Airbags die beste
Schutzwirkung haben.
Zusammen mit den Sicherheitsgurten
und den Gurtstraffern arbeiten die er-
weiterten Front-Airbags und der zu-
sätzliche Knie-Airbag auf der Fahrer-
seite mit den Knieschutzpolstern, um
den bestmöglichen Schutz vor Verlet-
zungen für Fahrer und Beifahrer zu
bieten.
AIRBAG-SENSOREN UND
STEUERGERÄTE
Rückhaltesysteme-Steuergerät
(ORC)
Das Rückhaltesysteme-Steuergerät
(ORC) ist Teil des für dieses Fahrzeug
gesetzlich vorgeschriebenen Insassen-
Sicherheitssystems.
Das Rückhaltesysteme-Steuergerät
(ORC) bestimmt, ob ein Auslösen der
Front- und/oder Seiten-Airbags bei ei-
nem Frontal- oder Seitenaufprall erfor-
derlich ist. Auf der Basis der Signale der
Aufprallsensoren löst ein zentrales
elektronisches Rückhaltesysteme-
Steuergerät (ORC) die erweitertenFront-Airbags, die zusätzlichen Seiten-
Airbags (SABIC), die zusätzlichen in
den Sitzen eingebauten Seiten-Airbags
(SAB), den zusätzlichen Knie-Airbag
auf der Fahrerseite und die Gurtstraffer
vorn nach Bedarf aus, abhängig von
mehreren Faktoren wie der Schwere
und der Art des Aufpralls.
Die erweiterten Front-Airbags und
der zusätzliche Knie-Airbag auf der
Fahrerseite sind so konstruiert, dass
sie die Schutzwirkung der Sicher-
heitsgurte bei bestimmten Frontal-
aufprallsituationen aufgrund mehre-
rer Faktoren wie Schwere und Art des
Aufpralls unterstützen und so zusätz-
liche Sicherheit bieten. Die erweiter-
ten Front-Airbags und der zusätzliche
Knie-Airbag auf der Fahrerseite kön-
nen bei einem Heck- oder Seitenauf-
prall bzw. bei einem Überschlag das
Verletzungsrisiko nicht senken.
Die erweiterten Front-Airbags und
der zusätzliche Knie-Airbag auf der
Fahrerseite werden nicht bei jedem
Frontalaufprall ausgelöst, selbst
wenn das Fahrzeug hierbei stark be-
schädigt wird, z. B. bei Zusammen-
stößen mit Pfählen, das Unterfahren
von Lkw und schrägen Zusammen-
stößen. Andererseits können die er-
weiterten Front-Airbags bei Kollisio-
nen, die zwar wenig Schaden
hervorrufen, jedoch zu hohen An-
fangsbeschleunigungen führen, aus-
gelöst werden. Dies hängt von der Art
und Lage der Kollision ab.
Die Seiten-Airbags werden nicht bei
jedem Seitenaufprall ausgelöst. Die
Airbag-Auslösung der Seiten-Airbags
hängt von der Schwere und Art des
Unfalls ab.
Da die Airbag-Sensoren die Verzöge-
rung des Fahrzeugs in Bezug auf die
Zeit messen, sind die Fahrgeschwin-
digkeit und der Schaden an sich keine
guten Indikatoren dafür, ob ein Air-
bag ausgelöst werden sollte oder
nicht.
Die Sicherheitsgurte bieten bei jedem
Unfall wichtigen Schutz und halten
Sie auch in Position, also in ausrei-
chendem Abstand von einem Airbag,
der gerade aufgeblasen wird.
49

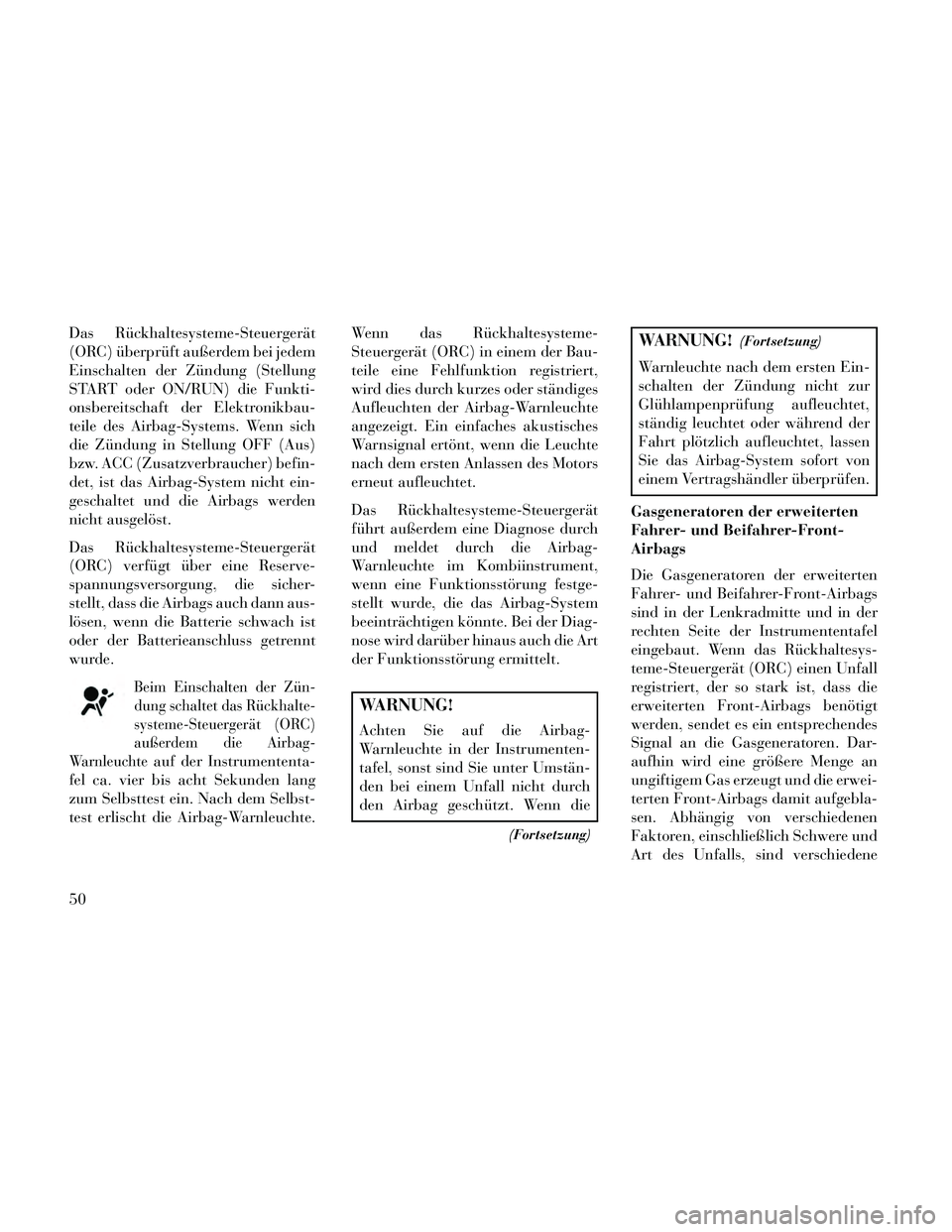

Das Rückhaltesysteme-Steuergerät
(ORC) überprüft außerdem bei jedem
Einschalten der Zündung (Stellung
START oder ON/RUN) die Funkti-
onsbereitschaft der Elektronikbau-
teile des Airbag-Systems. Wenn sich
die Zündung in Stellung OFF (Aus)
bzw. ACC (Zusatzverbraucher) befin-
det, ist das Airbag-System nicht ein-
geschaltet und die Airbags werden
nicht ausgelöst.
Das Rückhaltesysteme-Steuergerät
(ORC) verfügt über eine Reserve-
spannungsversorgung, die sicher-
stellt, dass die Airbags auch dann aus-
lösen, wenn die Batterie schwach ist
oder der Batterieanschluss getrennt
wurde.
Beim Einschalten der Zün-
dung schaltet das Rückhalte-
systeme-Steuergerät (ORC)
außerdem die Airbag-
Warnleuchte
auf der Instrumententa-
fel ca. vier bis acht Sekunden lang
zum Selbsttest ein. Nach dem Selbst-
test erlischt die Airbag-Warnleuchte. Wenn das Rückhaltesysteme-
Steuergerät (ORC) in einem der Bau-
teile eine Fehlfunktion registriert,
wird dies durch kurzes oder ständiges
Aufleuchten der Airbag-Warnleuchte
angezeigt. Ein einfaches akustisches
Warnsignal ertönt, wenn die Leuchte
nach dem ersten Anlassen des Motors
erneut aufleuchtet.
Das Rückhaltesysteme-Steuergerät
führt außerdem eine Diagnose durch
und meldet durch die Airbag-
Warnleuchte im Kombiinstrument,
wenn eine Funktionsstörung festge-
stellt wurde, die das Airbag-System
beeinträchtigen könnte. Bei der Diag-
nose wird darüber hinaus auch die Art
der Funktionsstörung ermittelt.
WARNUNG!
Achten Sie auf die Airbag-
Warnleuchte in der Instrumenten-
tafel, sonst sind Sie unter Umstän-
den bei einem Unfall nicht durch
den Airbag geschützt. Wenn die
(Fortsetzung)
WARNUNG!(Fortsetzung)
Warnleuchte nach dem ersten Ein-
schalten der Zündung nicht zur
Glühlampenprüfung aufleuchtet,
ständig leuchtet oder während der
Fahrt plötzlich aufleuchtet, lassen
Sie das Airbag-System sofort von
einem Vertragshändler überprüfen.
Gasgeneratoren der erweiterten
Fahrer- und Beifahrer-Front-
Airbags
Die Gasgeneratoren der erweiterten
Fahrer- und Beifahrer-Front-Airbags
sind in der Lenkradmitte und in der
rechten Seite der Instrumententafel
eingebaut. Wenn das Rückhaltesys-
teme-Steuergerät (ORC) einen Unfall
registriert, der so stark ist, dass die
erweiterten Front-Airbags benötigt
werden, sendet es ein entsprechendes
Signal an die Gasgeneratoren. Dar-
aufhin wird eine größere Menge an
ungiftigem Gas erzeugt und die erwei-
terten Front-Airbags damit aufgebla-
sen. Abhängig von verschiedenen
Faktoren, einschließlich Schwere und
Art des Unfalls, sind verschiedene
50
