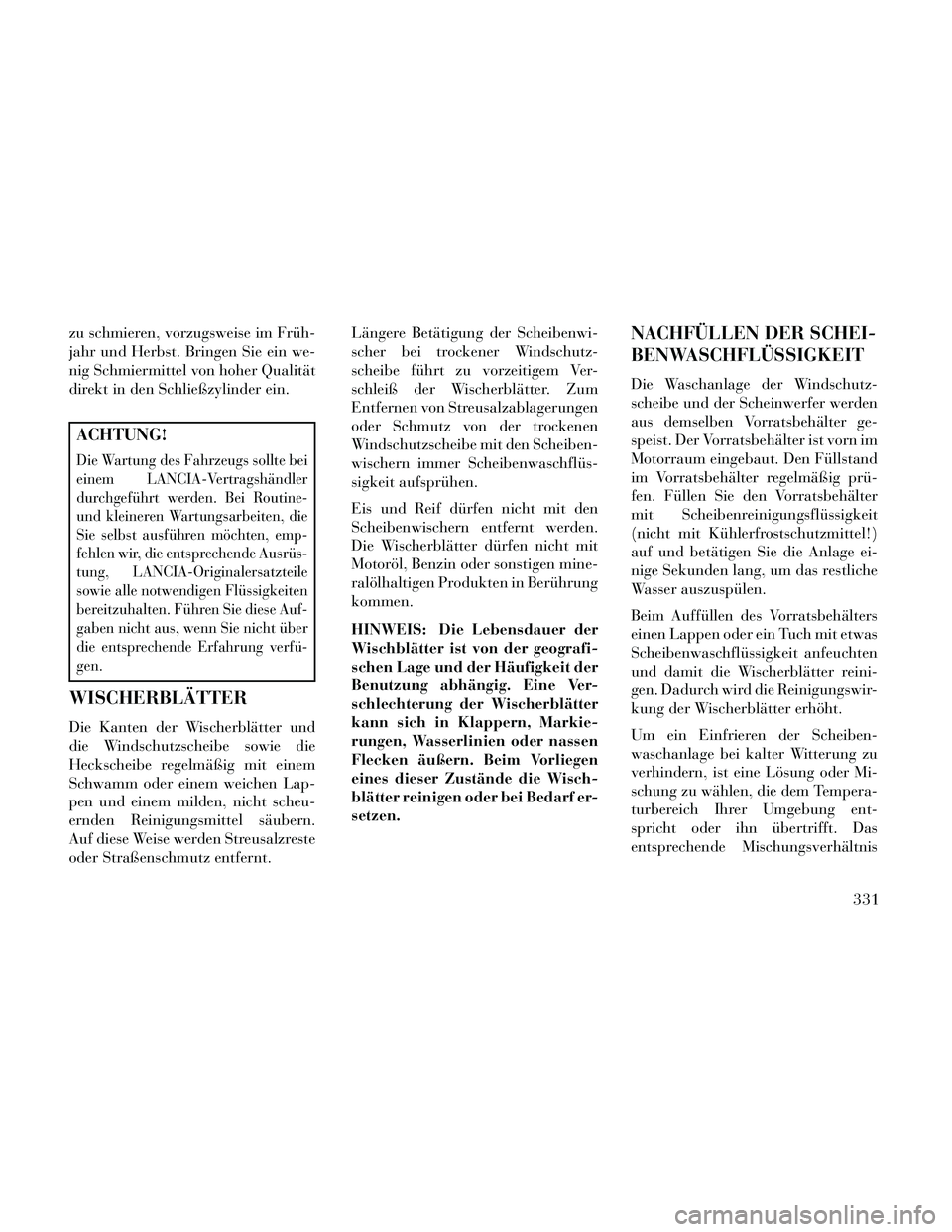

zu schmieren, vorzugsweise im Früh-
jahr und Herbst. Bringen Sie ein we-
nig Schmiermittel von hoher Qualität
direkt in den Schließzylinder ein.
ACHTUNG!
Die Wartung des Fahrzeugs sollte bei
einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Ausrüs-
tung, LANCIA-Originalersatzteile
sowie alle notwendigen Flüssigkeiten
bereitzuhalten. Führen Sie diese Auf-
gaben nicht aus, wenn Sie nicht über
die entsprechende Erfahrung verfü-
gen.
WISCHERBLÄTTER
Die Kanten der Wischerblätter und
die Windschutzscheibe sowie die
Heckscheibe regelmäßig mit einem
Schwamm oder einem weichen Lap-
pen und einem milden, nicht scheu-
ernden Reinigungsmittel säubern.
Auf diese Weise werden Streusalzreste
oder Straßenschmutz entfernt.Längere Betätigung der Scheibenwi-
scher bei trockener Windschutz-
scheibe führt zu vorzeitigem Ver-
schleiß der Wischerblätter. Zum
Entfernen von Streusalzablagerungen
oder Schmutz von der trockenen
Windschutzscheibe mit den Scheiben-
wischern immer Scheibenwaschflüs-
sigkeit aufsprühen.
Eis und Reif dürfen nicht mit den
Scheibenwischern entfernt werden.
Die Wischerblätter dürfen nicht mit
Motoröl, Benzin oder sonstigen mine-
ralölhaltigen Produkten in Berührung
kommen.
HINWEIS: Die Lebensdauer der
Wischblätter ist von der geografi-
schen Lage und der Häufigkeit der
Benutzung abhängig. Eine Ver-
schlechterung der Wischerblätter
kann sich in Klappern, Markie-
rungen, Wasserlinien oder nassen
Flecken äußern. Beim Vorliegen
eines dieser Zustände die Wisch-
blätter reinigen oder bei Bedarf er-
setzen.
NACHFÜLLEN DER SCHEI-
BENWASCHFLÜSSIGKEIT
Die Waschanlage der Windschutz-
scheibe und der Scheinwerfer werden
aus demselben Vorratsbehälter ge-
speist. Der Vorratsbehälter ist vorn im
Motorraum eingebaut. Den Füllstand
im Vorratsbehälter regelmäßig prü-
fen. Füllen Sie den Vorratsbehälter
mit Scheibenreinigungsflüssigkeit
(nicht mit Kühlerfrostschutzmittel!)
auf und betätigen Sie die Anlage ei-
nige Sekunden lang, um das restliche
Wasser auszuspülen.
Beim Auffüllen des Vorratsbehälters
einen Lappen oder ein Tuch mit etwas
Scheibenwaschflüssigkeit anfeuchten
und damit die Wischerblätter reini-
gen. Dadurch wird die Reinigungswir-
kung der Wischerblätter erhöht.
Um ein Einfrieren der Scheiben-
waschanlage bei kalter Witterung zu
verhindern, ist eine Lösung oder Mi-
schung zu wählen, die dem Tempera-
turbereich Ihrer Umgebung ent-
spricht oder ihn übertrifft. Das
entsprechende Mischungsverhältnis
331

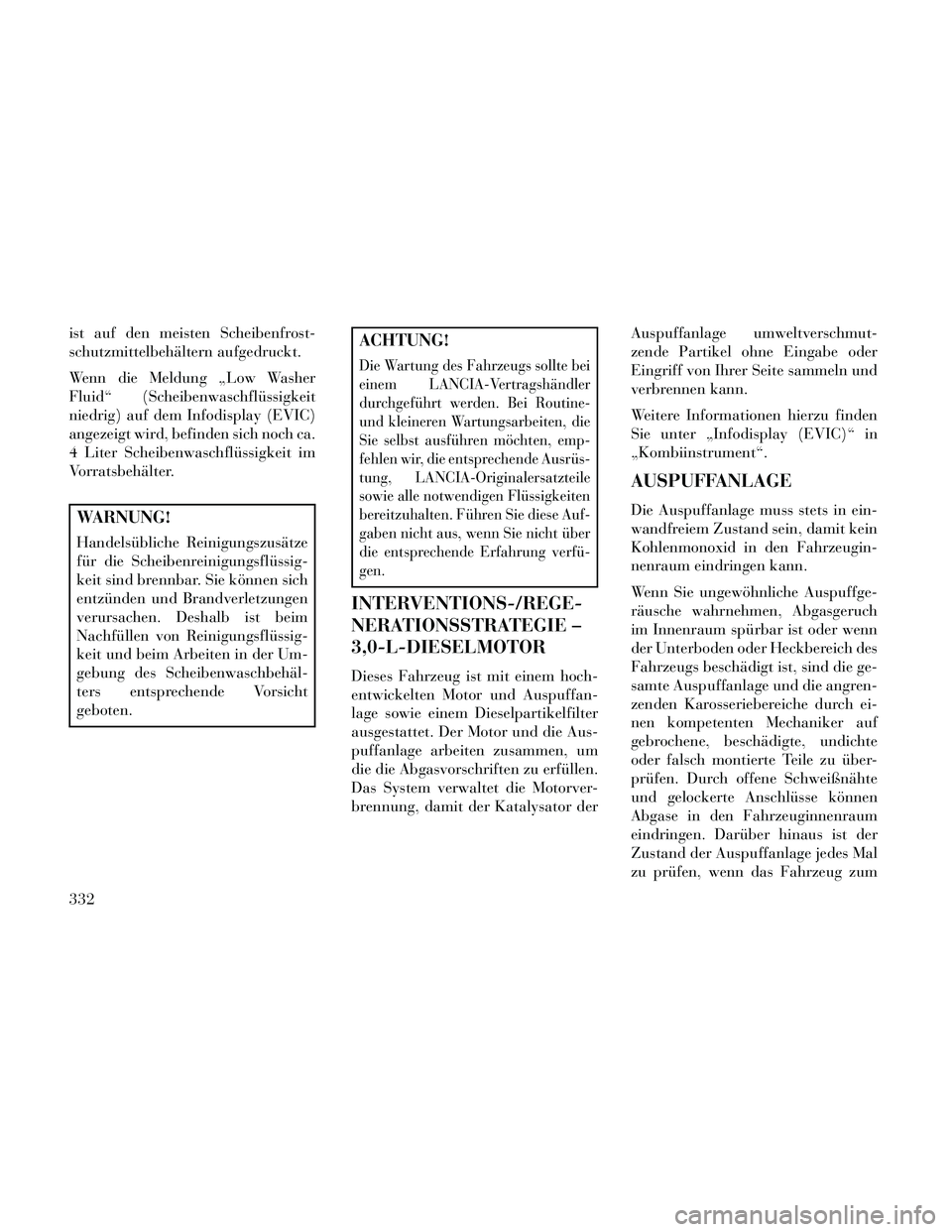

ist auf den meisten Scheibenfrost-
schutzmittelbehältern aufgedruckt.
Wenn die Meldung „Low Washer
Fluid“ (Scheibenwaschflüssigkeit
niedrig) auf dem Infodisplay (EVIC)
angezeigt wird, befinden sich noch ca.
4 Liter Scheibenwaschflüssigkeit im
Vorratsbehälter.
WARNUNG!
Handelsübliche Reinigungszusätze
für die Scheibenreinigungsflüssig-
keit sind brennbar. Sie können sich
entzünden und Brandverletzungen
verursachen. Deshalb ist beim
Nachfüllen von Reinigungsflüssig-
keit und beim Arbeiten in der Um-
gebung des Scheibenwaschbehäl-
ters entsprechende Vorsicht
geboten.
ACHTUNG!
Die Wartung des Fahrzeugs sollte bei
einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Ausrüs-
tung, LANCIA-Originalersatzteile
sowie alle notwendigen Flüssigkeiten
bereitzuhalten. Führen Sie diese Auf-
gaben nicht aus, wenn Sie nicht über
die entsprechende Erfahrung verfü-
gen.
INTERVENTIONS-/REGE-
NERATIONSSTRATEGIE –
3,0-L-DIESELMOTOR
Dieses Fahrzeug ist mit einem hoch-
entwickelten Motor und Auspuffan-
lage sowie einem Dieselpartikelfilter
ausgestattet. Der Motor und die Aus-
puffanlage arbeiten zusammen, um
die die Abgasvorschriften zu erfüllen.
Das System verwaltet die Motorver-
brennung, damit der Katalysator derAuspuffanlage umweltverschmut-
zende Partikel ohne Eingabe oder
Eingriff von Ihrer Seite sammeln und
verbrennen kann.
Weitere Informationen hierzu finden
Sie unter „Infodisplay (EVIC)“ in
„Kombiinstrument“.
AUSPUFFANLAGE
Die Auspuffanlage muss stets in ein-
wandfreiem Zustand sein, damit kein
Kohlenmonoxid in den Fahrzeugin-
nenraum eindringen kann.
Wenn Sie ungewöhnliche Auspuffge-
räusche wahrnehmen, Abgasgeruch
im Innenraum spürbar ist oder wenn
der Unterboden oder Heckbereich des
Fahrzeugs beschädigt ist, sind die ge-
samte Auspuffanlage und die angren-
zenden Karosseriebereiche durch ei-
nen kompetenten Mechaniker auf
gebrochene, beschädigte, undichte
oder falsch montierte Teile zu über-
prüfen. Durch offene Schweißnähte
und gelockerte Anschlüsse können
Abgase in den Fahrzeuginnenraum
eindringen. Darüber hinaus ist der
Zustand der Auspuffanlage jedes Mal
zu prüfen, wenn das Fahrzeug zum
332

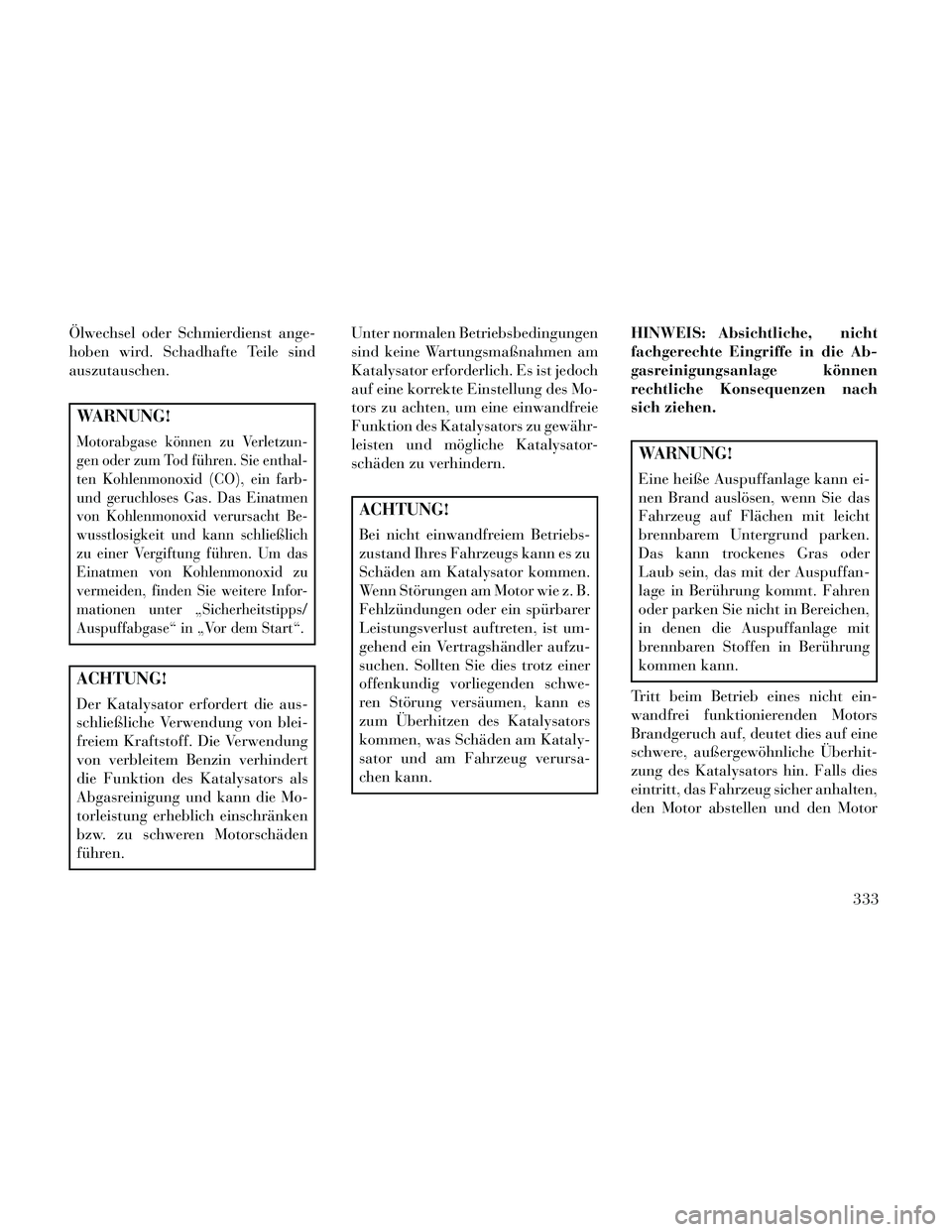

Ölwechsel oder Schmierdienst ange-
hoben wird. Schadhafte Teile sind
auszutauschen.
WARNUNG!
Motorabgase können zu Verletzun-
gen oder zum Tod führen. Sie enthal-
ten Kohlenmonoxid (CO), ein farb-
und geruchloses Gas. Das Einatmen
von Kohlenmonoxid verursacht Be-
wusstlosigkeit und kann schließlich
zu einer Vergiftung führen. Um das
Einatmen von Kohlenmonoxid zu
vermeiden, finden Sie weitere Infor-
mationen unter „Sicherheitstipps/
Auspuffabgase“ in „Vor dem Start“.
ACHTUNG!
Der Katalysator erfordert die aus-
schließliche Verwendung von blei-
freiem Kraftstoff. Die Verwendung
von verbleitem Benzin verhindert
die Funktion des Katalysators als
Abgasreinigung und kann die Mo-
torleistung erheblich einschränken
bzw. zu schweren Motorschäden
führen.Unter normalen Betriebsbedingungen
sind keine Wartungsmaßnahmen am
Katalysator erforderlich. Es ist jedoch
auf eine korrekte Einstellung des Mo-
tors zu achten, um eine einwandfreie
Funktion des Katalysators zu gewähr-
leisten und mögliche Katalysator-
schäden zu verhindern.
ACHTUNG!
Bei nicht einwandfreiem Betriebs-
zustand Ihres Fahrzeugs kann es zu
Schäden am Katalysator kommen.
Wenn Störungen am Motor wie z. B.
Fehlzündungen oder ein spürbarer
Leistungsverlust auftreten, ist um-
gehend ein Vertragshändler aufzu-
suchen. Sollten Sie dies trotz einer
offenkundig vorliegenden schwe-
ren Störung versäumen, kann es
zum Überhitzen des Katalysators
kommen, was Schäden am Kataly-
sator und am Fahrzeug verursa-
chen kann.
HINWEIS: Absichtliche, nicht
fachgerechte Eingriffe in die Ab-
gasreinigungsanlage können
rechtliche Konsequenzen nach
sich ziehen.
WARNUNG!
Eine heiße Auspuffanlage kann ei-
nen Brand auslösen, wenn Sie das
Fahrzeug auf Flächen mit leicht
brennbarem Untergrund parken.
Das kann trockenes Gras oder
Laub sein, das mit der Auspuffan-
lage in Berührung kommt. Fahren
oder parken Sie nicht in Bereichen,
in denen die Auspuffanlage mit
brennbaren Stoffen in Berührung
kommen kann.
Tritt beim Betrieb eines nicht ein-
wandfrei funktionierenden Motors
Brandgeruch auf, deutet dies auf eine
schwere, außergewöhnliche Überhit-
zung des Katalysators hin. Falls dies
eintritt, das Fahrzeug sicher anhalten,
den Motor abstellen und den Motor
333

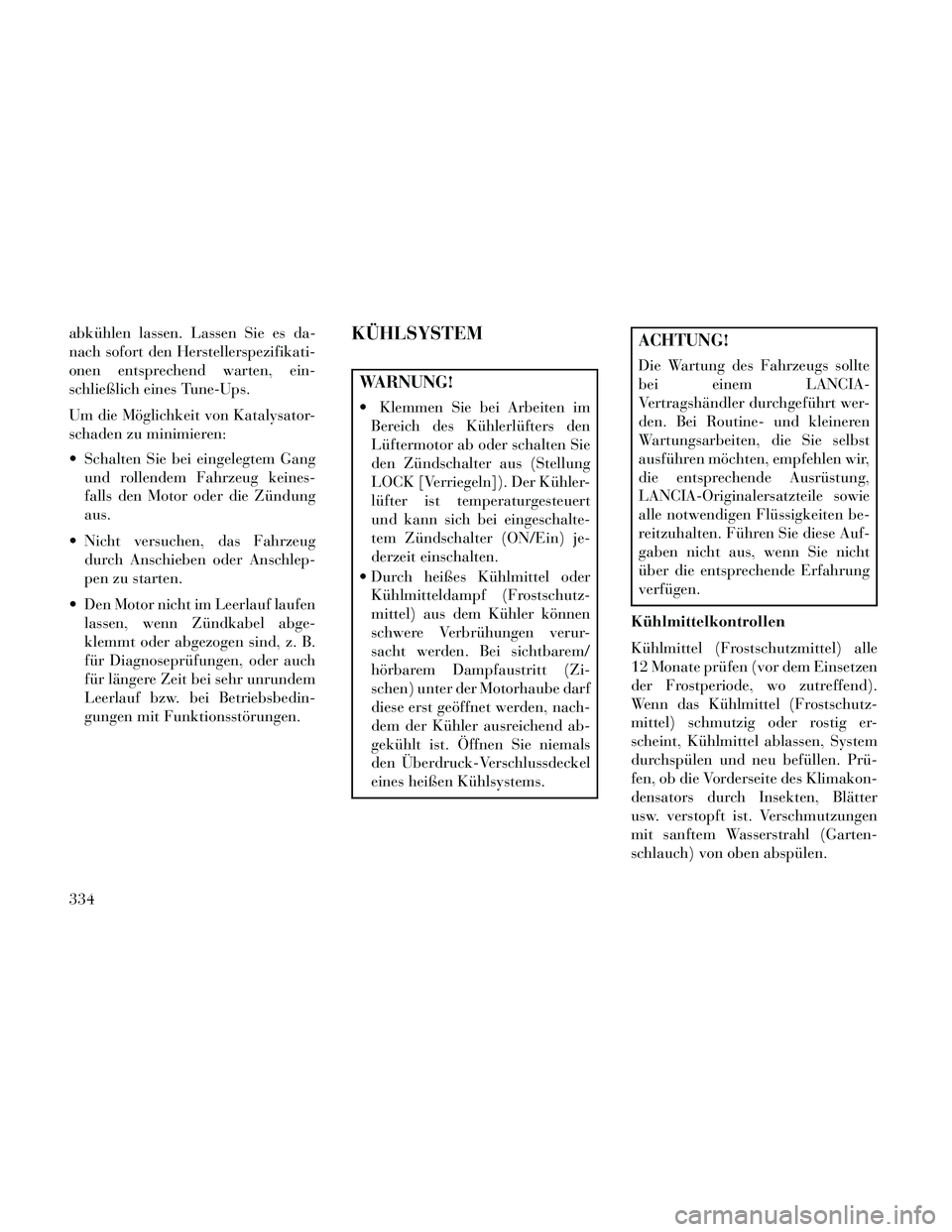

abkühlen lassen. Lassen Sie es da-
nach sofort den Herstellerspezifikati-
onen entsprechend warten, ein-
schließlich eines Tune-Ups.
Um die Möglichkeit von Katalysator-
schaden zu minimieren:
Schalten Sie bei eingelegtem Gangund rollendem Fahrzeug keines-
falls den Motor oder die Zündung
aus.
Nicht versuchen, das Fahrzeug durch Anschieben oder Anschlep-
pen zu starten.
Den Motor nicht im Leerlauf laufen lassen, wenn Zündkabel abge-
klemmt oder abgezogen sind, z. B.
für Diagnoseprüfungen, oder auch
für längere Zeit bei sehr unrundem
Leerlauf bzw. bei Betriebsbedin-
gungen mit Funktionsstörungen.KÜHLSYSTEM
WARNUNG!
Klemmen Sie bei Arbeiten imBereich des Kühlerlüfters den
Lüftermotor ab oder schalten Sie
den Zündschalter aus (Stellung
LOCK [Verriegeln]). Der Kühler-
lüfter ist temperaturgesteuert
und kann sich bei eingeschalte-
tem Zündschalter (ON/Ein) je-
derzeit einschalten.
Durch heißes Kühlmittel oder Kühlmitteldampf (Frostschutz-
mittel) aus dem Kühler können
schwere Verbrühungen verur-
sacht werden. Bei sichtbarem/
hörbarem Dampfaustritt (Zi-
schen) unter der Motorhaube darf
diese erst geöffnet werden, nach-
dem der Kühler ausreichend ab-
gekühlt ist. Öffnen Sie niemals
den Überdruck-Verschlussdeckel
eines heißen Kühlsystems.
ACHTUNG!
Die Wartung des Fahrzeugs sollte
bei einem LANCIA-
Vertragshändler durchgeführt wer-
den. Bei Routine- und kleineren
Wartungsarbeiten, die Sie selbst
ausführen möchten, empfehlen wir,
die entsprechende Ausrüstung,
LANCIA-Originalersatzteile sowie
alle notwendigen Flüssigkeiten be-
reitzuhalten. Führen Sie diese Auf-
gaben nicht aus, wenn Sie nicht
über die entsprechende Erfahrung
verfügen.
Kühlmittelkontrollen
Kühlmittel (Frostschutzmittel) alle
12 Monate prüfen (vor dem Einsetzen
der Frostperiode, wo zutreffend).
Wenn das Kühlmittel (Frostschutz-
mittel) schmutzig oder rostig er-
scheint, Kühlmittel ablassen, System
durchspülen und neu befüllen. Prü-
fen, ob die Vorderseite des Klimakon-
densators durch Insekten, Blätter
usw. verstopft ist. Verschmutzungen
mit sanftem Wasserstrahl (Garten-
schlauch) von oben abspülen.
334

Die Leitungen des Kühlmittel-
Ausgleichsbehälters auf Materialer-
müdung, Rissbildung, Tropfenbil-
dung, Schnitte und dichten Anschluss
am Ausgleichsbehälter und am Küh-
ler überprüfen. Das gesamte System
auf Undichtigkeiten absuchen.
Bei normaler Motor-Betriebstemperatur
(aber nicht bei laufendem Motor) den
Überdruck-Verschlussdeckel des Kühl-
systems auf korrekte Vakuumdichtung
prüfen, indem etwas Motorkühlmittel
(Frostschutzmittel) aus dem Kühlerab-
lasshahn abgelassen wird. Bei korrekter
Abdichtung des Deckels läuft die Kühl-
flüssigkeit (Frostschutz) gleich aus dem
Kühlmittel-Ausgleichsbehälter ab.
ÖFFNEN SIE KEINESFALLS DEN
KÜHLER-VERSCHLUSSDECKEL
BEI HEISSEM KÜHLSYSTEM.
Kühlsystem – Entleeren,
durchspülen und neu befüllen
Wenn das abgelassene Kühlmittel
(Frostschutzmittel) schmutzig ist und
eine größere Menge Ablagerungen
enthält, ist das Kühlsystem mit einem
wirksamen Kühlerreinigungsmittelzu spülen. Anschließend das Kühlsys-
tem gründlich durchspülen, um alle
Ablagerungen und Chemikalien zu
entfernen. Entsorgen Sie das alte
Kühlmittel (Frostschutzmittel) ord-
nungsgemäß.
Siehe die korrekten Wartungsinter-
valle in „Wartungspläne“.
Auswahl des Kühlmittels
Verwenden Sie nur das vom Hersteller
empfohlene Kühlmittel (Frostschutz-
mittel). Weitere Informationen hierzu
finden Sie unter „Betriebsflüssigkei-
ten, Schmiermittel und Original-
Ersatzteile“ in „Wartung des Fahr-
zeugs“.
ACHTUNG!
Werden andere Motorkühlmittel
(Frostschutzmittel) als die vorge-
schriebenen Motorkühlmittel
(Frostschutzmittel) beigemischt,
kann dies zu Motorschäden und
geringerem Korrosionsschutz
führen. Wird bei einem Notfall
(Fortsetzung)
ACHTUNG!(Fortsetzung)
ein nicht freigegebenes Kühlmit-
tel (Frostschutzmittel) in das
Kühlsystem gegeben, sollte es
baldmöglichst durch das angege-
bene Kühlmittel (Frostschutz-
mittel) ersetzt werden.
Verwenden Sie nicht reines Was- ser allein oder alkoholhaltige
Kühlmittel (Frostschutzmittel).
Keine zusätzlichen Rostinhibito-
ren oder Anti-Rost-Mittel ver-
wenden, da diese eventuell nicht
mit dem Kühlermotorkühlmittel
(Frostschutzmittel) kompatibel
sind und den Kühler zusetzen
können.
Dieses Fahrzeug ist nicht für Kühlmittel (Frostschutzmittel)
auf Propylen-Glykol-Basis aus-
gelegt. Die Verwendung von
Kühlmittel (Frostschutzmittel)
auf Propylen-Glykol-Basis wird
nicht empfohlen.
335

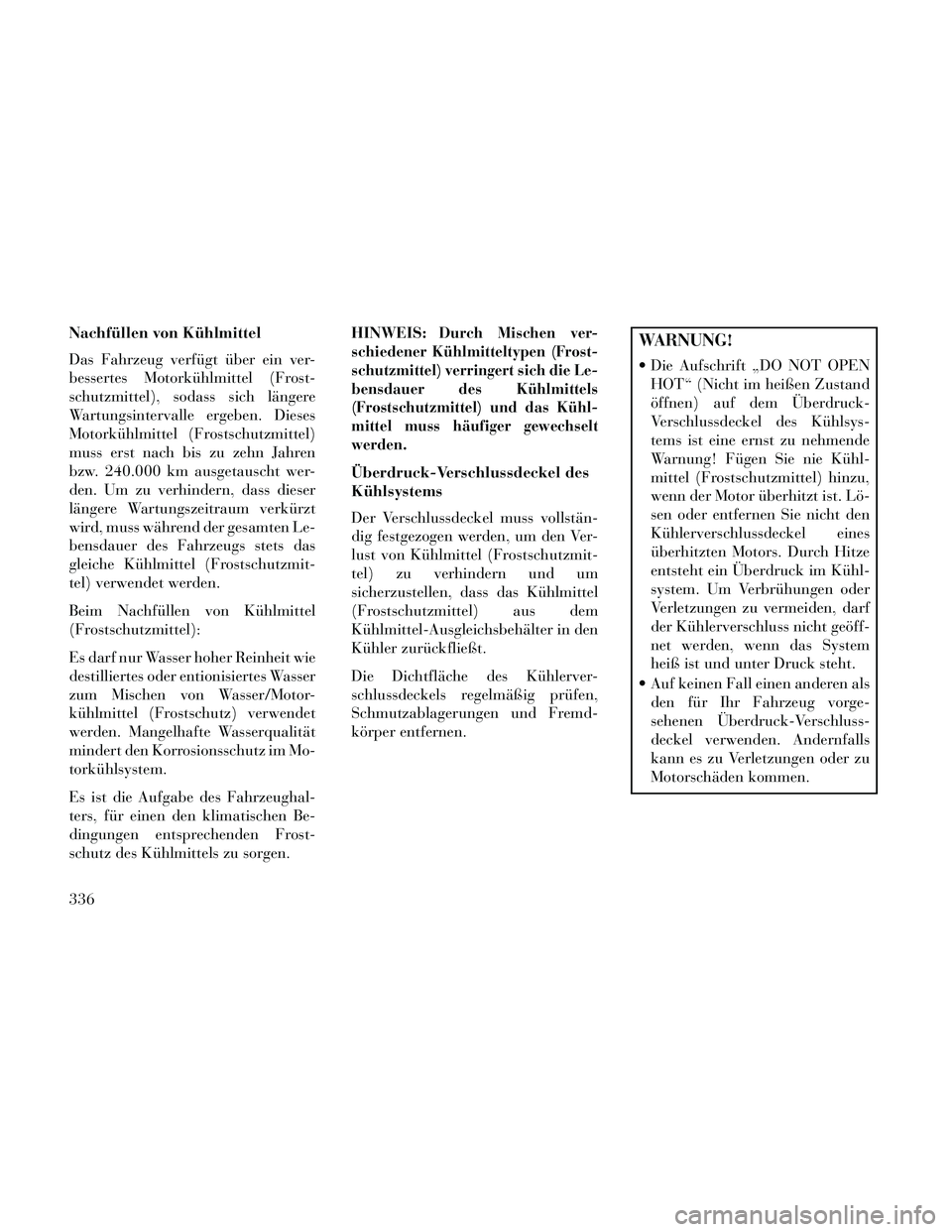

Nachfüllen von Kühlmittel
Das Fahrzeug verfügt über ein ver-
bessertes Motorkühlmittel (Frost-
schutzmittel), sodass sich längere
Wartungsintervalle ergeben. Dieses
Motorkühlmittel (Frostschutzmittel)
muss erst nach bis zu zehn Jahren
bzw. 240.000 km ausgetauscht wer-
den. Um zu verhindern, dass dieser
längere Wartungszeitraum verkürzt
wird, muss während der gesamten Le-
bensdauer des Fahrzeugs stets das
gleiche Kühlmittel (Frostschutzmit-
tel) verwendet werden.
Beim Nachfüllen von Kühlmittel
(Frostschutzmittel):
Es darf nur Wasser hoher Reinheit wie
destilliertes oder entionisiertes Wasser
zum Mischen von Wasser/Motor-
kühlmittel (Frostschutz) verwendet
werden. Mangelhafte Wasserqualität
mindert den Korrosionsschutz im Mo-
torkühlsystem.
Es ist die Aufgabe des Fahrzeughal-
ters, für einen den klimatischen Be-
dingungen entsprechenden Frost-
schutz des Kühlmittels zu sorgen.HINWEIS:Durch Mischen ver-
schiedener Kühlmitteltypen (Frost-
schutzmittel) verringert sich die Le-
bensdauer des Kühlmittels
(Frostschutzmittel) und das Kühl-
mittel muss häufiger gewechselt
werden.
Überdruck-Verschlussdeckel des
Kühlsystems
Der Verschlussdeckel muss vollstän-
dig festgezogen werden, um den Ver-
lust von Kühlmittel (Frostschutzmit-
tel) zu verhindern und um
sicherzustellen, dass das Kühlmittel
(Frostschutzmittel) aus dem
Kühlmittel-Ausgleichsbehälter in den
Kühler zurückfließt.
Die Dichtfläche des Kühlerver-
schlussdeckels regelmäßig prüfen,
Schmutzablagerungen und Fremd-
körper entfernen.
WARNUNG!
Die Aufschrift „DO NOT OPEN HOT“ (Nicht im heißen Zustand
öffnen) auf dem Überdruck-
Verschlussdeckel des Kühlsys-
tems ist eine ernst zu nehmende
Warnung! Fügen Sie nie Kühl-
mittel (Frostschutzmittel) hinzu,
wenn der Motor überhitzt ist. Lö-
sen oder entfernen Sie nicht den
Kühlerverschlussdeckel eines
überhitzten Motors. Durch Hitze
entsteht ein Überdruck im Kühl-
system. Um Verbrühungen oder
Verletzungen zu vermeiden, darf
der Kühlerverschluss nicht geöff-
net werden, wenn das System
heiß ist und unter Druck steht.
Auf keinen Fall einen anderen als den für Ihr Fahrzeug vorge-
sehenen Überdruck-Verschluss-
deckel verwenden. Andernfalls
kann es zu Verletzungen oder zu
Motorschäden kommen.
336

Entsorgung von gebrauchtem
Kühlmittel
Verbrauchtes Motorkühlmittel
(Frostschutzmittel) auf Ethylen-
glykol-Basis muss umweltgerecht ent-
sorgt werden. Erkundigen Sie sich bei
Ihrer Gemeindeverwaltung über be-
stehende Entsorgungsvorschriften.
Um zu verhindern, dass Kinder oder
Tiere Kühlmittel zu sich nehmen, Mo-
torkühlmittel (Frostschutzmittel) auf
Ethylenglykol-Basis nicht in offenen
Behältern aufbewahren oder in Pfüt-
zen auf dem Boden stehen lassen. Bei
Aufnahme durch ein Kind oder Haus-
tier sofort einen Notarzt rufen. Ver-
schüttetes Kühlmittel auf dem Boden
sofort aufwischen.
Kühlmittelstand
Am Kühlmittel-Ausgleichsbehälter
lässt sich durch eine schnelle Sicht-
prüfung feststellen, ob der Kühlmit-
telstand ausreichend ist. Bei kaltem
Motor muss der Kühlmittelstand im
Ausgleichsbehälter zwischen den auf
dem Behälter sichtbaren Markierun-
gen liegen.Der Kühler ist normalerweise stets
voll. Der Kühlerdeckel braucht des-
halb nur abgenommen zu werden, um
den Gefrierpunkt des Kühlmittels
(Frostschutzmittels) zu prüfen oder
um Kühlmittel (Frostschutzmittel) zu
wechseln. Das Servicepersonal darauf
hinweisen. Solange die Betriebstem-
peratur des Motors zufrieden stellend
ist, braucht der Kühlmittel-
Ausgleichsbehälter nur einmal pro
Monat geprüft zu werden.
Wenn zusätzliches Kühlmittel (Frost-
schutzmittel) benötigt wird, damit
der richtige Kühlmittelstand erreicht
wird, sollte es in den Kühlmittel-
Ausgleichsbehälter nachgefüllt wer-
den. Nicht zu viel Flüssigkeit einfül-
len.
Merkpunkte
HINWEIS: Es ist möglich, dass
nach einigen Kilometern Fahrt
beim Anhalten Dampf sichtbar
wird, der vorn aus dem Motor-
raum aufsteigt. Normalerweise
handelt es sich hierbei um Feuch-
tigkeit, die sich bei Regen oder bei
hoher Luftfeuchtigkeit auf demKühler niedergeschlagen hat und
verdampft, wenn sich der Thermo-
stat öffnet und heißes Kühlmittel
(Frostschutzmittel) in den Kühler
strömt.
Wenn eine Kontrolle des Motorraums
zeigt, dass weder Kühler noch Schläu-
che undicht sind, können Sie unbe-
sorgt weiterfahren. Die Dampfbil-
dung hört nach kurzer Zeit auf.
Den Ausgleichsbehälter nicht über-
mäßig auffüllen.
Den Gefrierpunkt von Kühlmittel (Frostschutzmittel) im Kühler und
im Ausgleichsbehälter prüfen.
Wenn Kühlmittel (Frostschutzmit-
tel) nachgefüllt werden muss, ist
auch der Inhalt des Ausgleichsbe-
hälters vor Frost zu schützen.
Wenn häufig Kühlmittel (Frost- schutzmittel) nachgefüllt werden
muss oder wenn der Kühlmittel-
stand im Ausgleichsbehälter beim
Abkühlen des Motors nicht absinkt,
ist das Kühlsystem mittels Druck-
test zu prüfen, um eventuelle Un-
dichtigkeiten festzustellen.
337

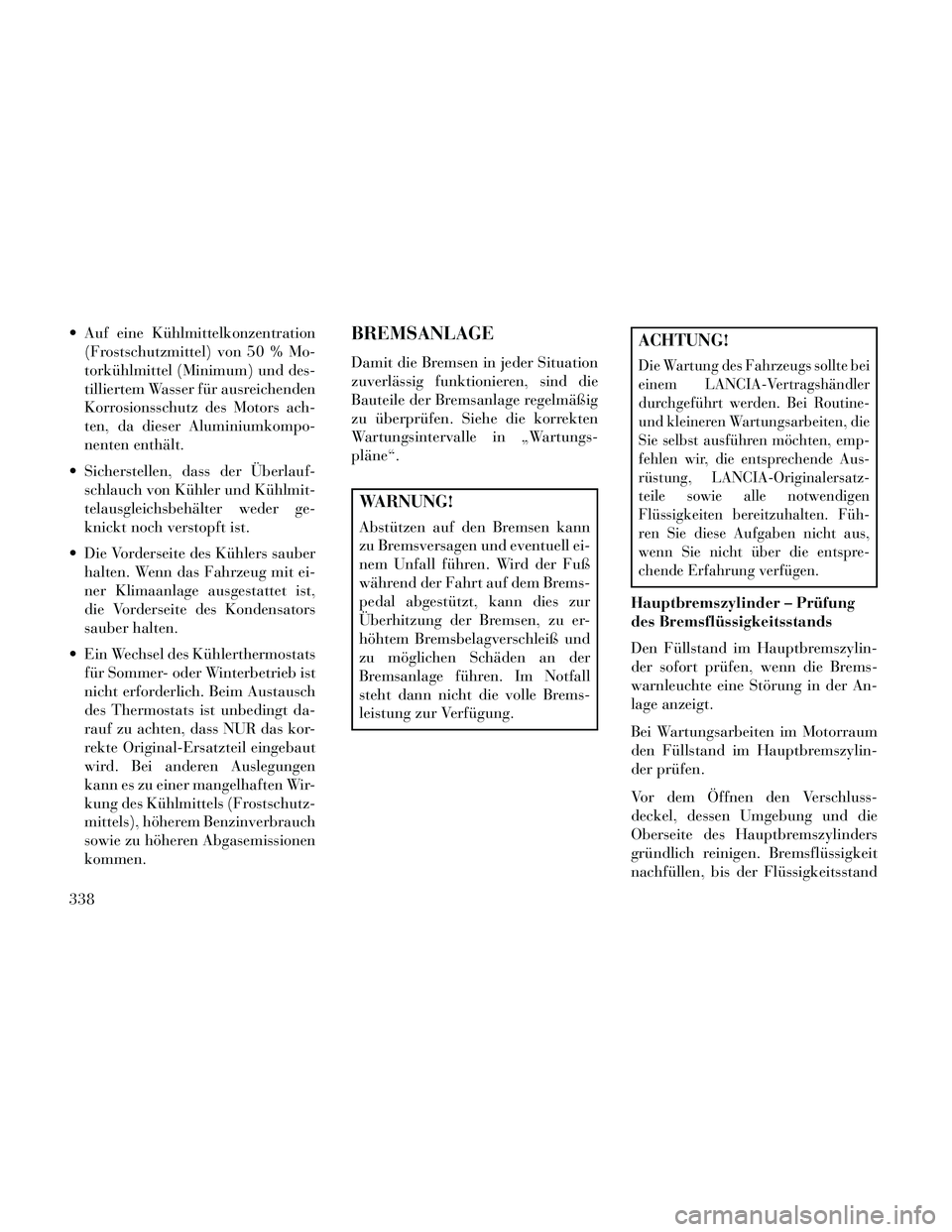

Auf eine Kühlmittelkonzentration(Frostschutzmittel) von 50 % Mo-
torkühlmittel (Minimum) und des-
tilliertem Wasser für ausreichenden
Korrosionsschutz des Motors ach-
ten, da dieser Aluminiumkompo-
nenten enthält.
Sicherstellen, dass der Überlauf- schlauch von Kühler und Kühlmit-
telausgleichsbehälter weder ge-
knickt noch verstopft ist.
Die Vorderseite des Kühlers sauber halten. Wenn das Fahrzeug mit ei-
ner Klimaanlage ausgestattet ist,
die Vorderseite des Kondensators
sauber halten.
Ein Wechsel des Kühlerthermostats für Sommer- oder Winterbetrieb ist
nicht erforderlich. Beim Austausch
des Thermostats ist unbedingt da-
rauf zu achten, dass NUR das kor-
rekte Original-Ersatzteil eingebaut
wird. Bei anderen Auslegungen
kann es zu einer mangelhaften Wir-
kung des Kühlmittels (Frostschutz-
mittels), höherem Benzinverbrauch
sowie zu höheren Abgasemissionen
kommen.BREMSANLAGE
Damit die Bremsen in jeder Situation
zuverlässig funktionieren, sind die
Bauteile der Bremsanlage regelmäßig
zu überprüfen. Siehe die korrekten
Wartungsintervalle in „Wartungs-
pläne“.
WARNUNG!
Abstützen auf den Bremsen kann
zu Bremsversagen und eventuell ei-
nem Unfall führen. Wird der Fuß
während der Fahrt auf dem Brems-
pedal abgestützt, kann dies zur
Überhitzung der Bremsen, zu er-
höhtem Bremsbelagverschleiß und
zu möglichen Schäden an der
Bremsanlage führen. Im Notfall
steht dann nicht die volle Brems-
leistung zur Verfügung.
ACHTUNG!
Die Wartung des Fahrzeugs sollte bei
einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Aus-
rüstung, LANCIA-Originalersatz-
teile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Füh-
ren Sie diese Aufgaben nicht aus,
wenn Sie nicht über die entspre-
chende Erfahrung verfügen.
Hauptbremszylinder – Prüfung
des Bremsflüssigkeitsstands
Den Füllstand im Hauptbremszylin-
der sofort prüfen, wenn die Brems-
warnleuchte eine Störung in der An-
lage anzeigt.
Bei Wartungsarbeiten im Motorraum
den Füllstand im Hauptbremszylin-
der prüfen.
Vor dem Öffnen den Verschluss-
deckel, dessen Umgebung und die
Oberseite des Hauptbremszylinders
gründlich reinigen. Bremsflüssigkeit
nachfüllen, bis der Flüssigkeitsstand
338
