2013 TOYOTA HILUX Betriebsanleitungen (in German)

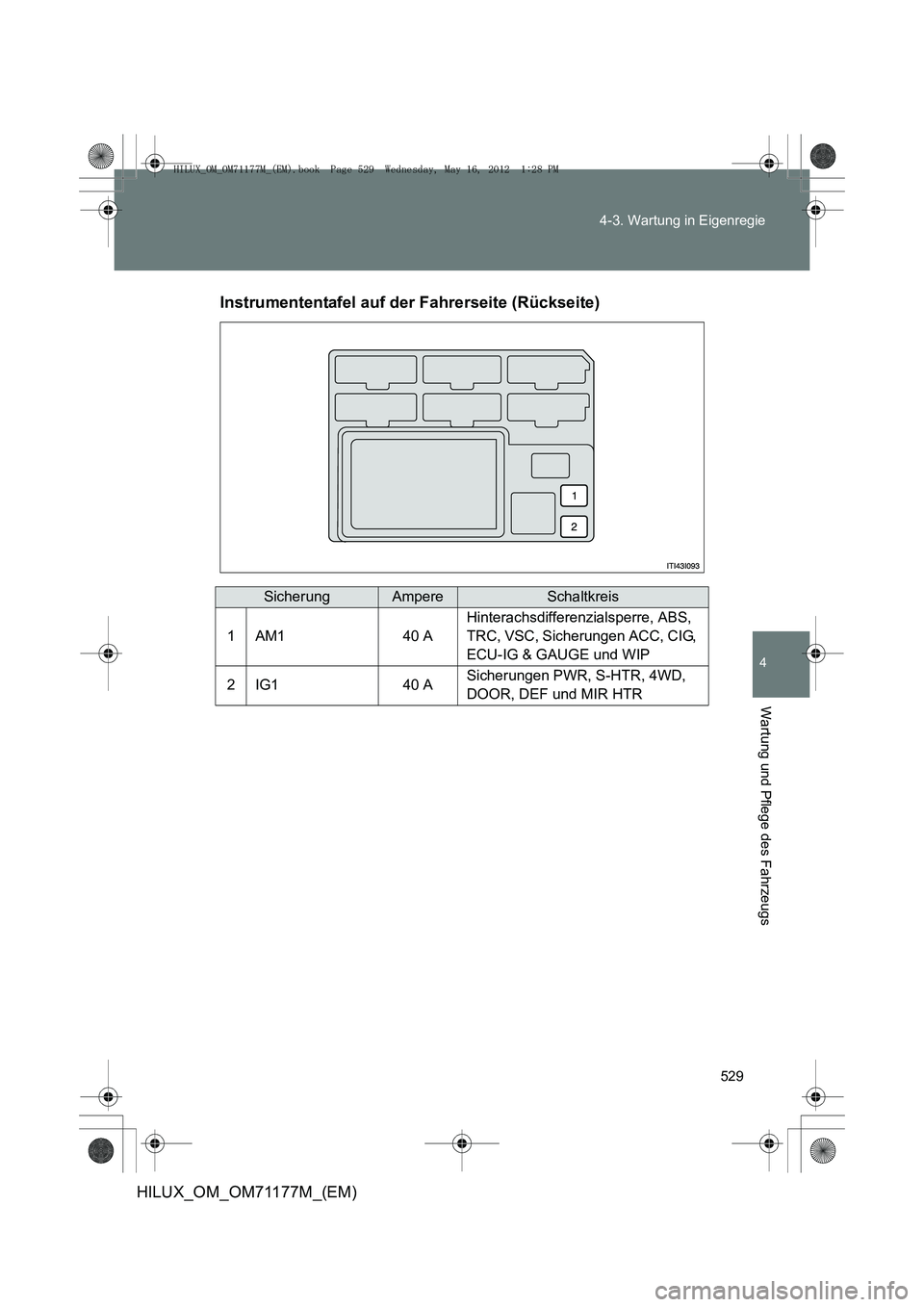

529
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)
Instrumententafel auf der Fahrerseite (Rückseite)
SicherungAmpereSchaltkreis
1AM140 A
Hinterachsdifferenzialsperre, ABS,
TRC, VSC, Sicherungen ACC, CIG,
ECU-IG & GAUGE und WIP
2IG140 ASicherungen PWR, S-HTR, 4WD,
DOOR, DEF und MIR HTR
HILUX_OM_OM71177M_(EM).book Page 529 Wednesday, May 16, 2012
1:28 PM

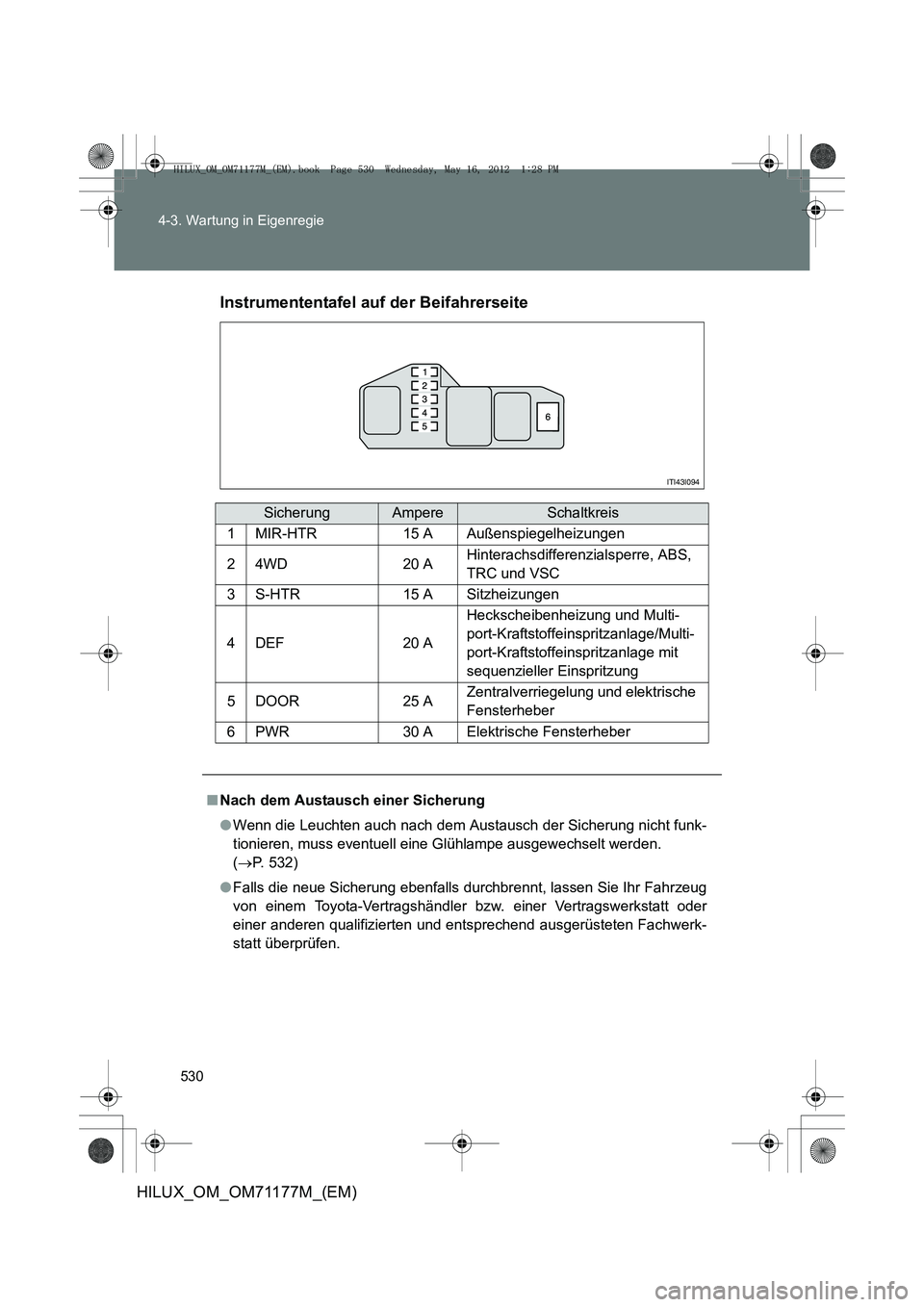

530
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
Instrumententafel auf der Beifahrerseite
SicherungAmpereSchaltkreis
1MIR-HTR15 AAußenspiegelheizungen
24WD20 AHinterachsdifferenzialsperre, ABS,
TRC und VSC
3S-HTR15 ASitzheizungen
4DEF20 A
Heckscheibenheizung und Multi-
port-Kraftstoffeinspritzanlage/Multi-
port-Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung
5DOOR25 AZentralverriegelung und elektrische
Fensterheber
6PWR30 AElektrische Fensterheber
■ Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funk-
tionieren, muss eventuell eine Glühlampe ausgewechselt werden.
(→ P. 532)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
ITI43I094
HILUX_OM_OM71177M_(EM).book Page 530 Wednesday, May 16, 2012 1:28 PM

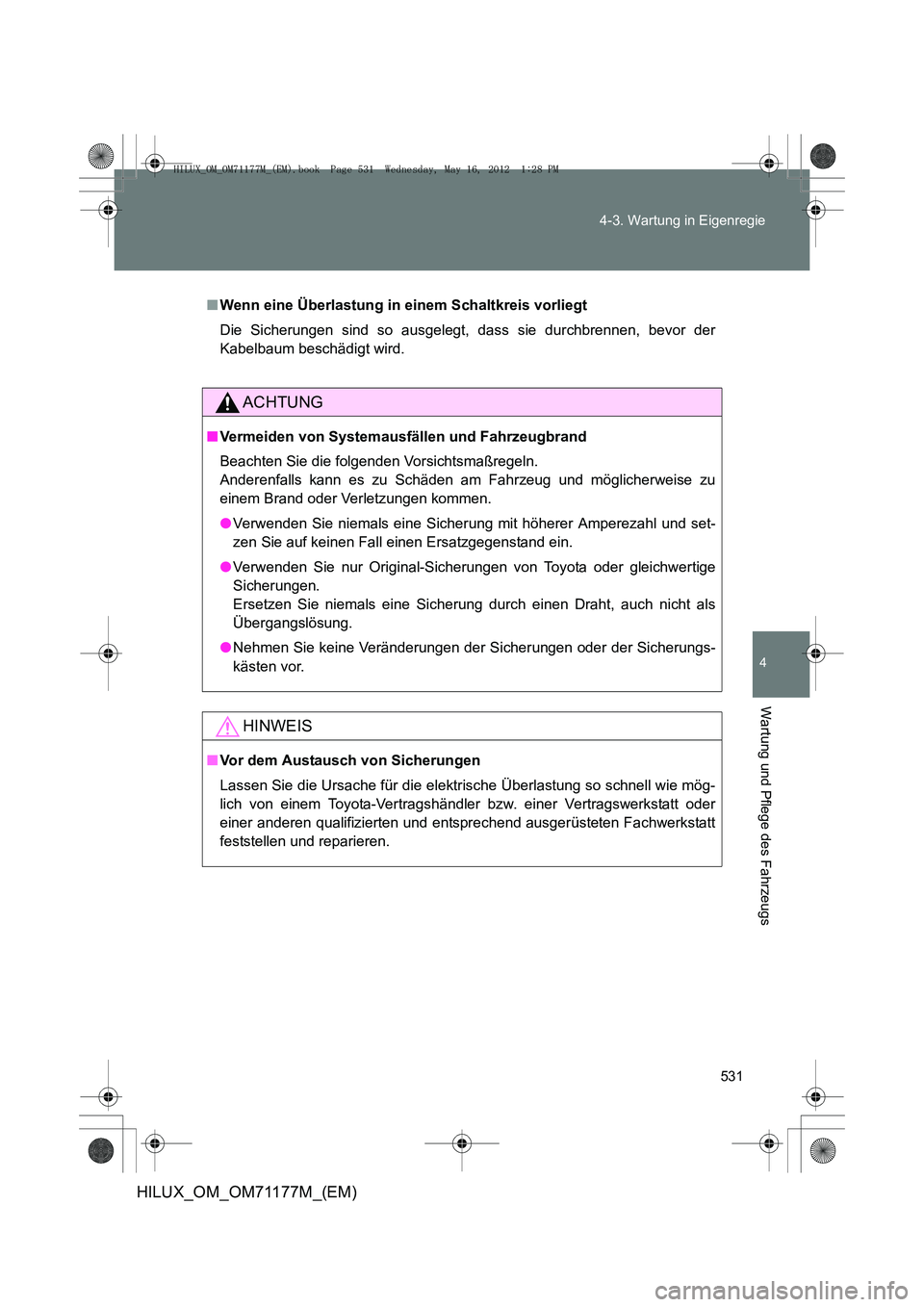

531
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)
■
Wenn eine Überlastung in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der
Kabelbaum beschädigt wird.
ACHTUNG
■Vermeiden von Systemausf ällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu
einem Brand oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und set-
zen Sie auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Sicherungen von Toyota oder gleichwertige
Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als
Übergangslösung.
● Nehmen Sie keine Veränderungen der Sicherungen oder der Sicherungs-
kästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektr ische Überlastung so schnell wie mög-
lich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
feststellen und reparieren.
HILUX_OM_OM71177M_(EM).book Page 531 Wednesday, May 16, 2012 1:28 PM

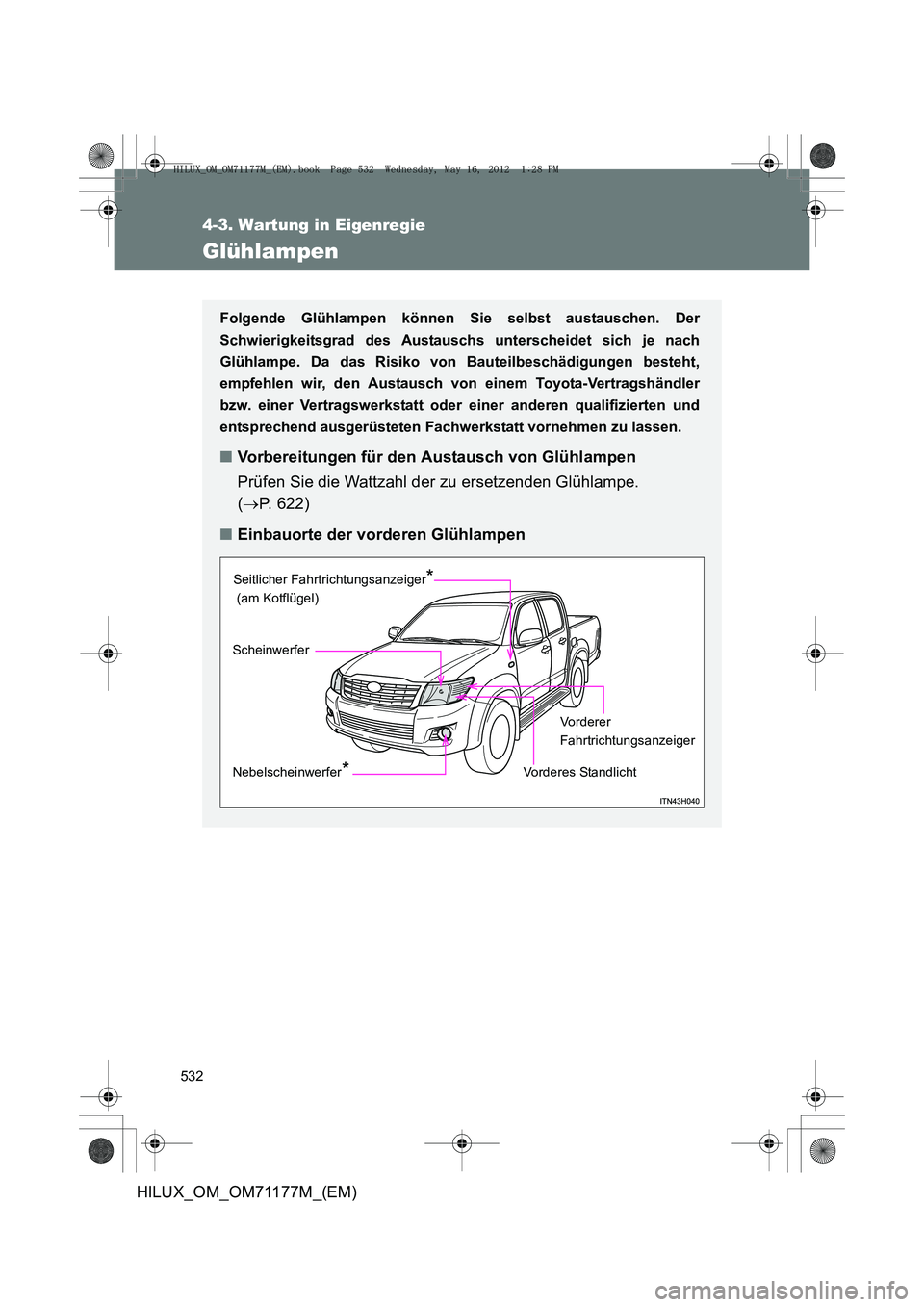

532
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
Glühlampen
Folgende Glühlampen können Sie selbst austauschen. Der
Schwierigkeitsgrad des Austauschs unterscheidet sich je nach
Glühlampe. Da das Risiko von Bauteilbeschädigungen besteht,
empfehlen wir, den Austausch von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
■Vorbereitungen für den Austausch von Glühlampen
Prüfen Sie die Wattzahl der zu ersetzenden Glühlampe.
(→ P. 622)
■ Einbauorte der vorderen Glühlampen
Nebelscheinwerfer*Vorderes Standlicht
Seitlicher Fahrtrichtungsanzeiger
*
(am Kotflügel)
Scheinwerfer
Vorderer
Fahrtrichtungsanzeiger
HILUX_OM_OM71177M_(EM).book Page 532 Wednesday, May 16, 2012 1:28 PM

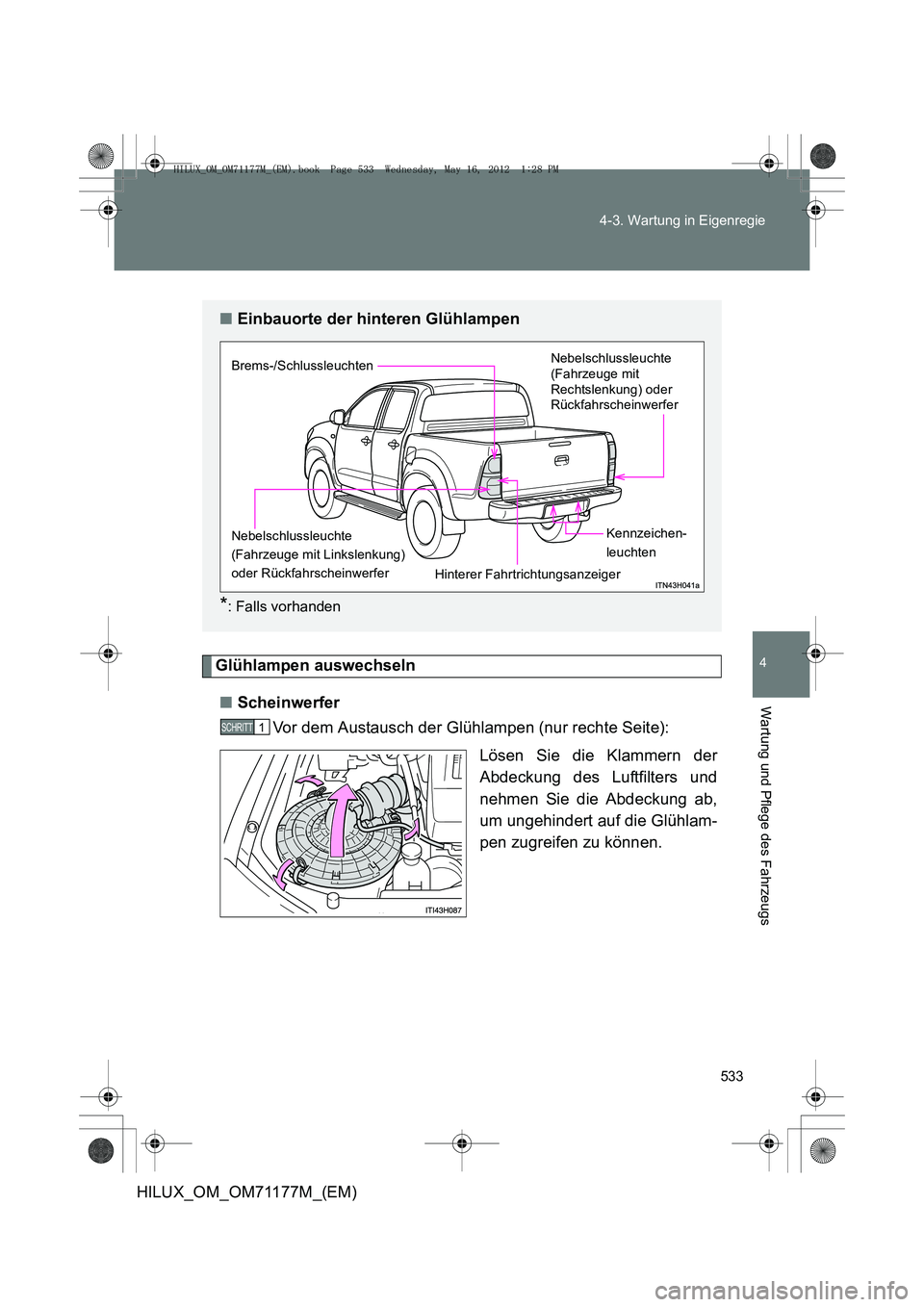

533
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)
Glühlampen auswechseln
■ Scheinwerfer
Vor dem Austausch der Glühlampen (nur rechte Seite):
Lösen Sie die Klammern der
Abdeckung des Luftfilters und
nehmen Sie die Abdeckung ab,
um ungehindert auf die Glühlam-
pen zugreifen zu können.
■Einbauorte der hinteren Glühlampen
*: Falls vorhanden
Nebelschlussleuchte
(Fahrzeuge mit
Rechtslenkung) oder
Rückfahrscheinwerfer
Brems-/Schlussleuchten
Hinterer FahrtrichtungsanzeigerKennzeichen-
leuchten
Nebelschlussleuchte
(Fahrzeuge mit Linkslenkung)
oder Rückfahrscheinwerfer
1 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 533 Wednesday, May 16, 2012
1:28 PM

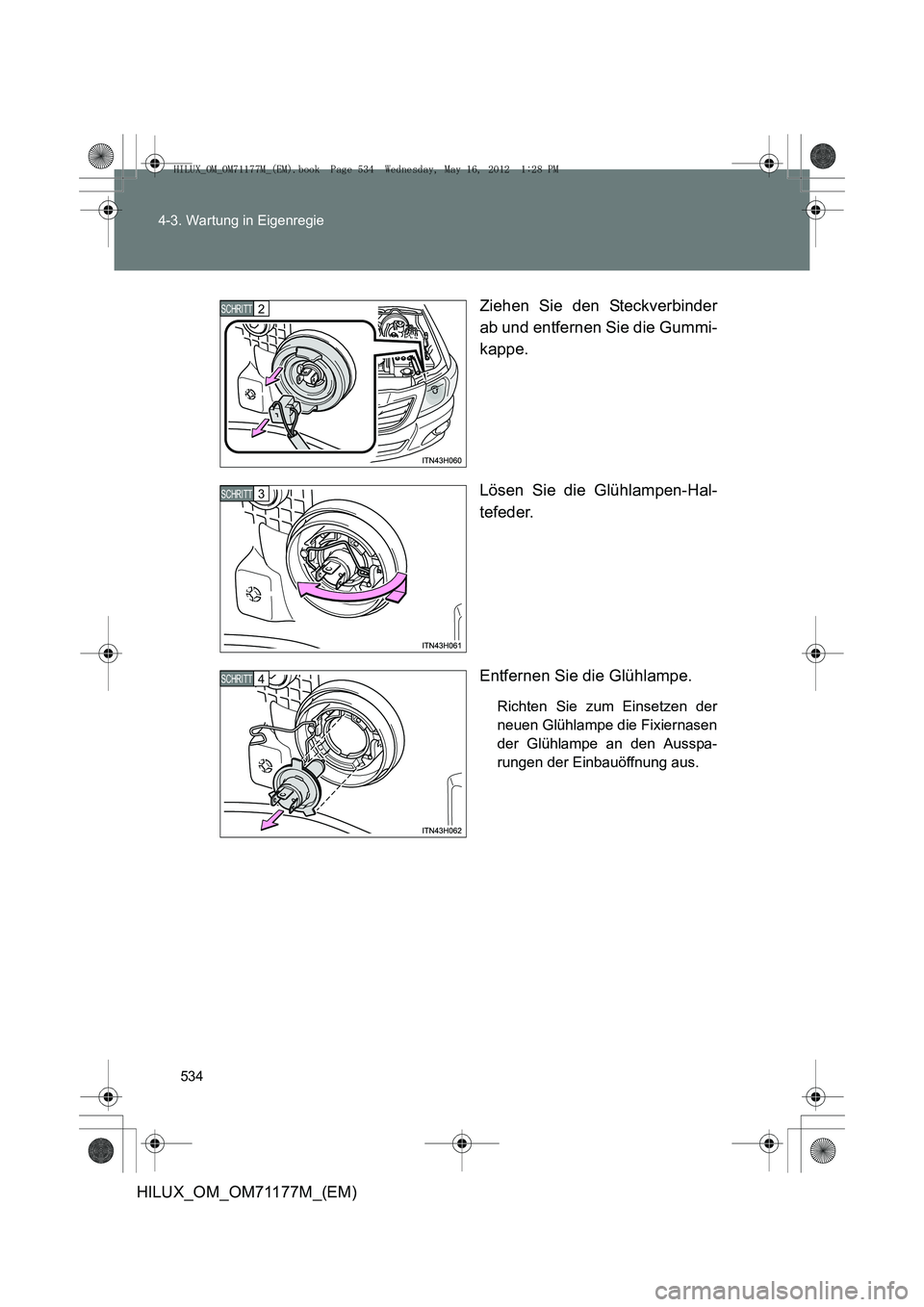

534
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gummi-
kappe.
Lösen Sie die Glühlampen-Hal-
tefeder.
Entfernen Sie die Glühlampe.
Richten Sie zum Einsetzen der
neuen Glühlampe die Fixiernasen
der Glühlampe an den Ausspa-
rungen der Einbauöffnung aus.
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 534 Wednesday, May 16, 2012
1:28 PM

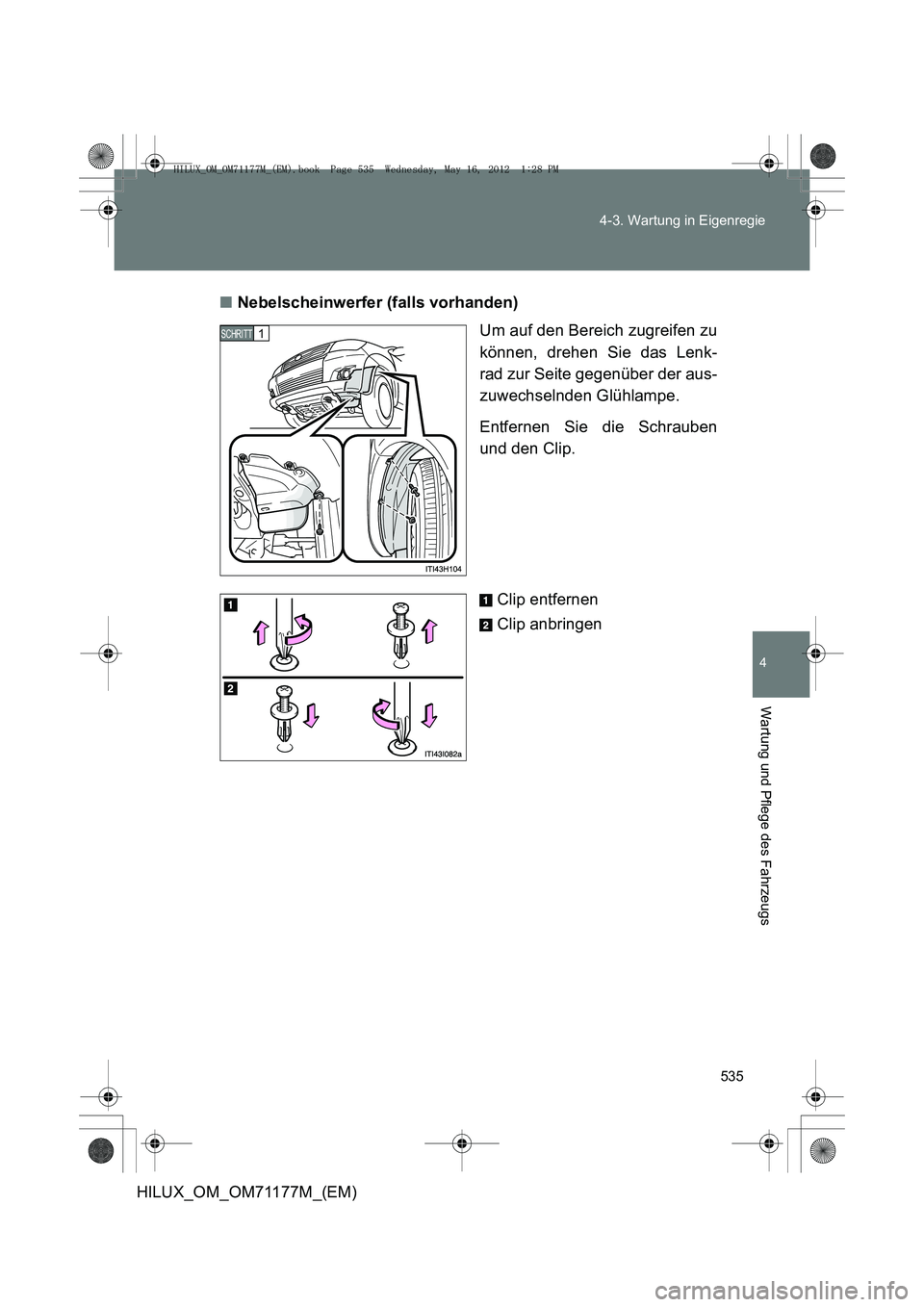

535
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)
■
Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 535 Wednesday, May 16, 2012 1:28 PM

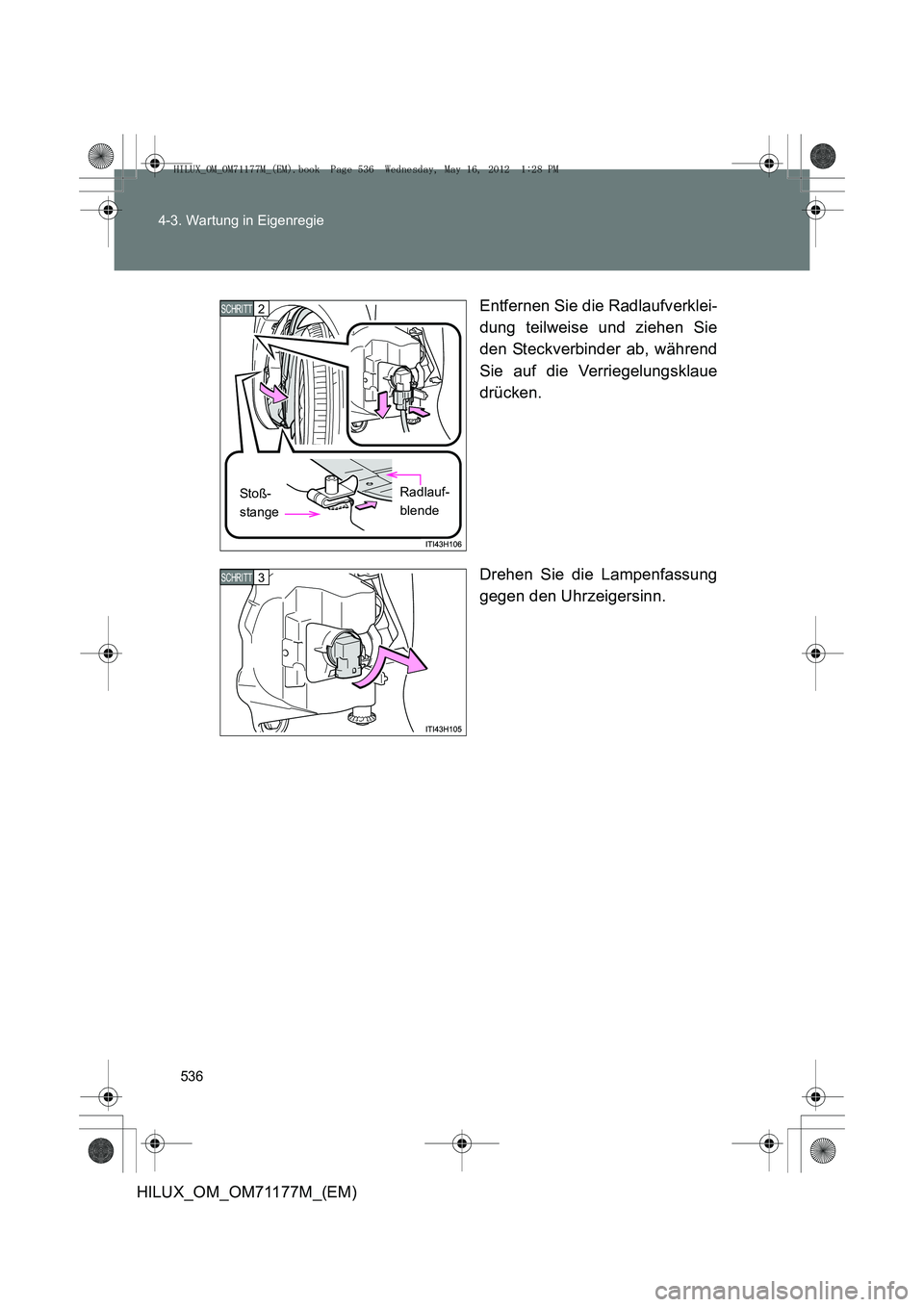

536
4-3. Wartung in Eigenregie
HILUX_OM_OM71177M_(EM)
Entfernen Sie die Radlaufverklei-
dung teilweise und ziehen Sie
den Steckverbinder ab, während
Sie auf die Verriegelungsklaue
drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
3 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 536 Wednesday, May 16, 2012
1:28 PM
