Page 569 of 644
5
569
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_OM_OM71177M_(EM)

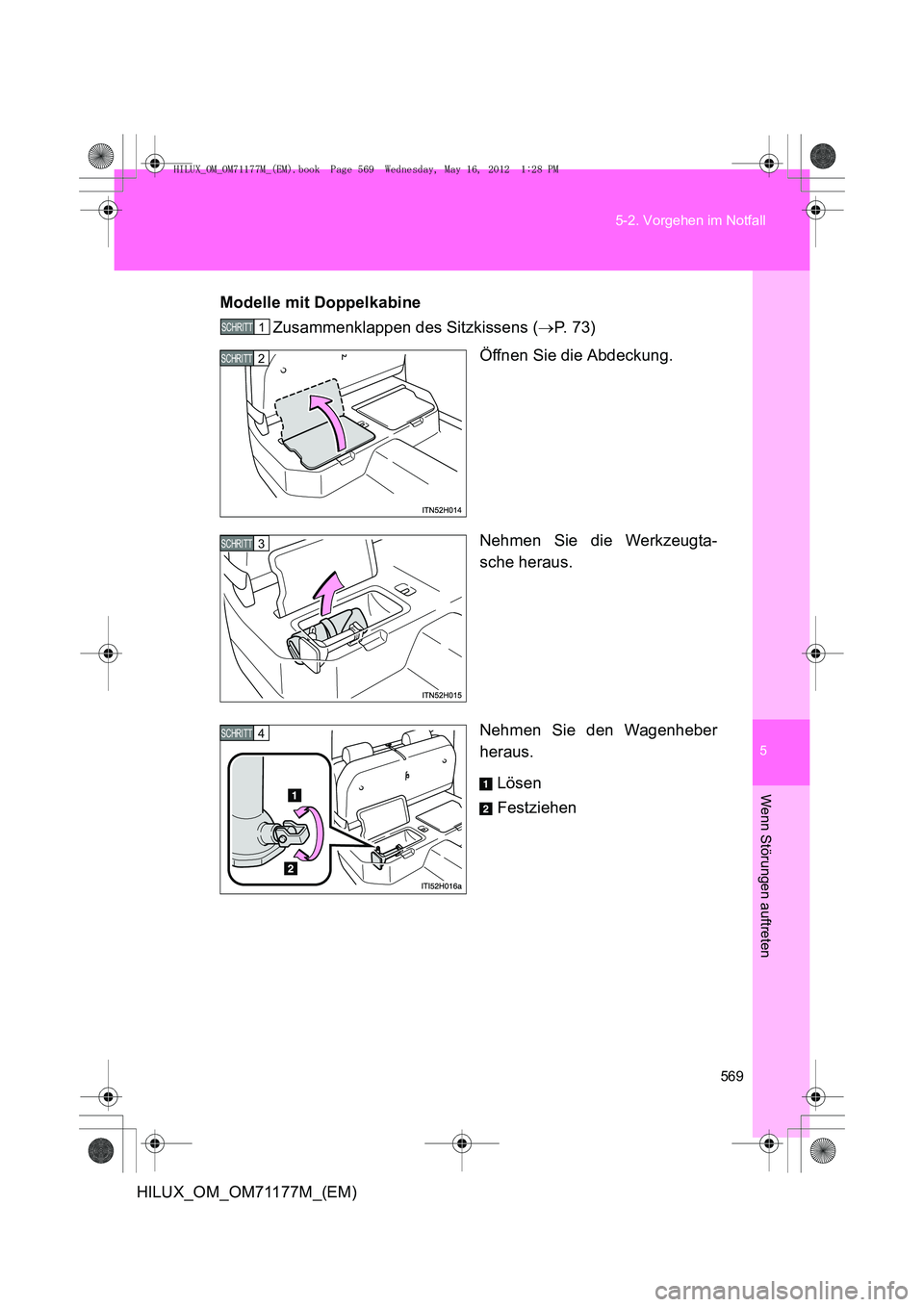

Modelle mit Doppelkabine
Zusammenklappen des Sitzkissens ( →P. 7 3 )
Öffnen Sie die Abdeckung.
Nehmen Sie die Werkzeugta-
sche heraus.
Nehmen Sie den Wagenheber
heraus.
Lösen
Festziehen
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 569 Wednesday, May 16, 2012 1:28 PM
Page 570 of 644
570
5-2. Vorgehen im Notfall
HILUX_OM_OM71177M_(EM)

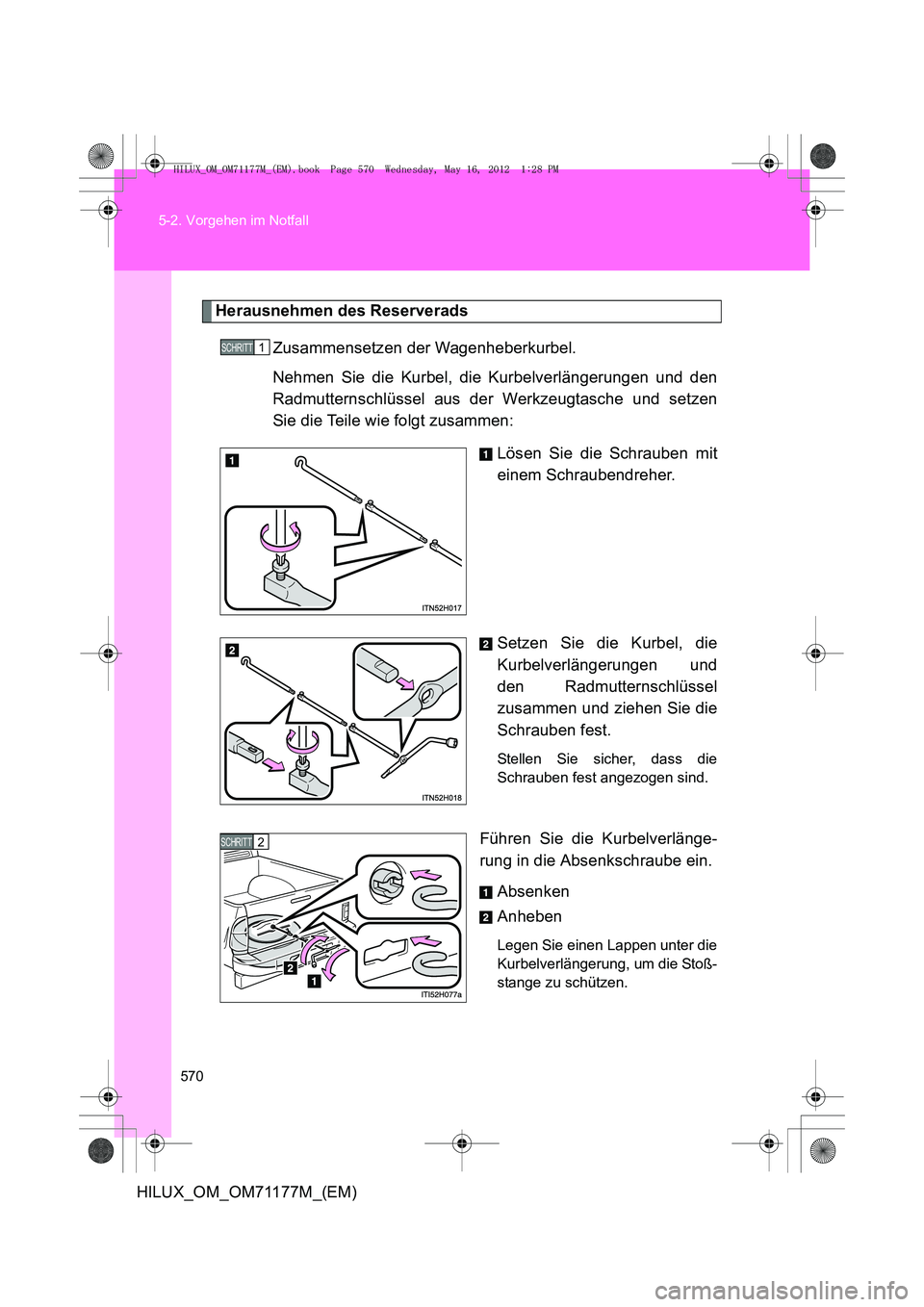

Herausnehmen des Reserverads
Zusammensetzen der Wagenheberkurbel.
Nehmen Sie die Kurbel, die Kurbelverlängerungen und den
Radmutternschlüssel aus der Werkzeugtasche und setzen
Sie die Teile wie folgt zusammen: Lösen Sie die Schrauben mit
einem Schraubendreher.
Setzen Sie die Kurbel, die
Kurbelverlängerungen und
den Radmutternschlüssel
zusammen und ziehen Sie die
Schrauben fest.
Stellen Sie sicher, dass die
Schrauben fest angezogen sind.
Führen Sie die Kurbelverlänge-
rung in die Absenkschraube ein.Absenken
Anheben
Legen Sie einen Lappen unter die
Kurbelverlängerung, um die Stoß-
stange zu schützen.
1 SCHRITT
2 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 570 Wednesday, May 16, 2012 1:28 PM
Page 571 of 644
5
571
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_OM_OM71177M_(EM)

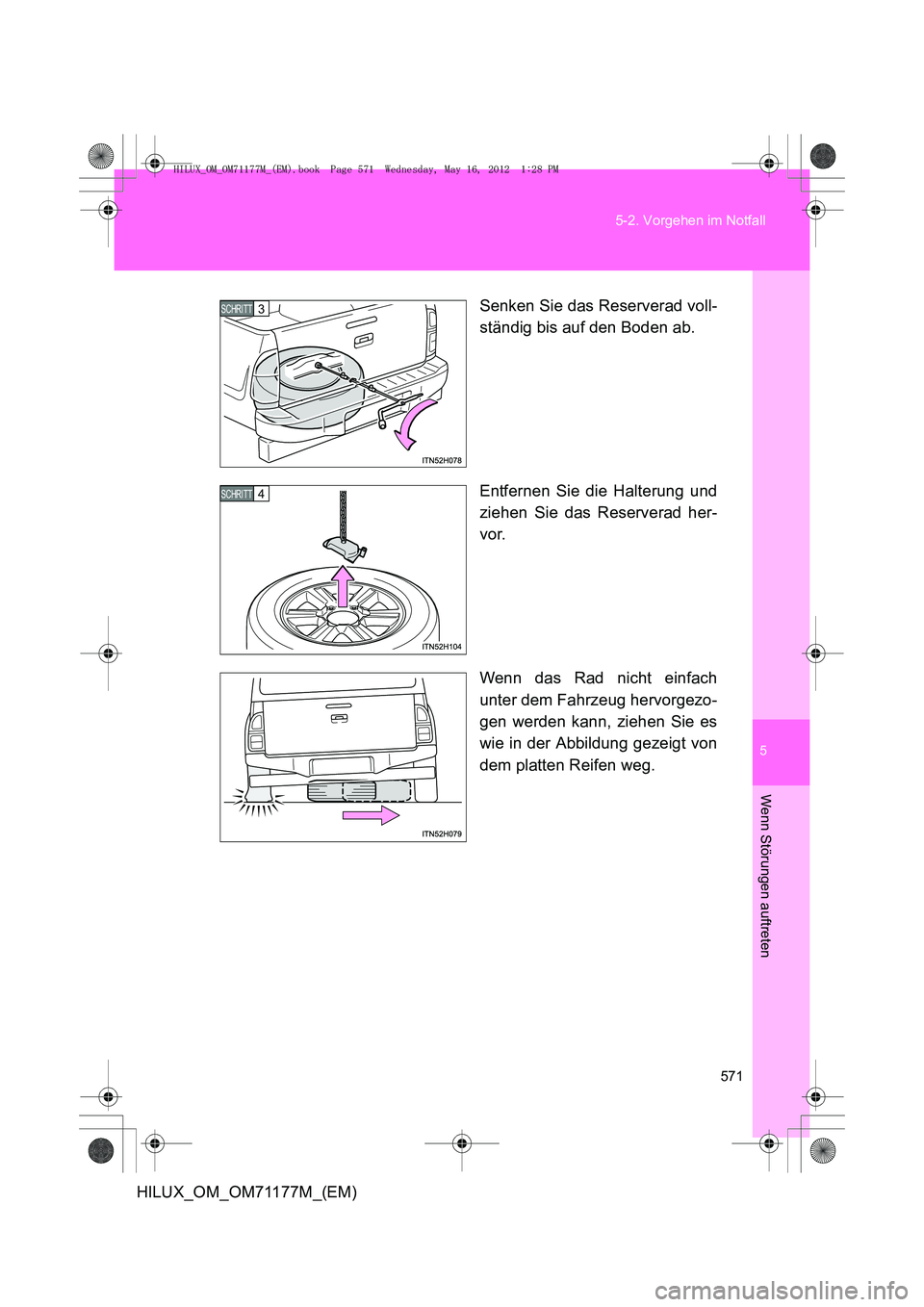

Senken Sie das Reserverad voll-
ständig bis auf den Boden ab.
Entfernen Sie die Halterung und
ziehen Sie das Reserverad her-
vor.
Wenn das Rad nicht einfach
unter dem Fahrzeug hervorgezo-
gen werden kann, ziehen Sie es
wie in der Abbildung gezeigt von
dem platten Reifen weg.
3 SCHRITT
4 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 571 Wednesday, May 16, 2012
1:28 PM
Page 572 of 644
572
5-2. Vorgehen im Notfall
HILUX_OM_OM71177M_(EM)

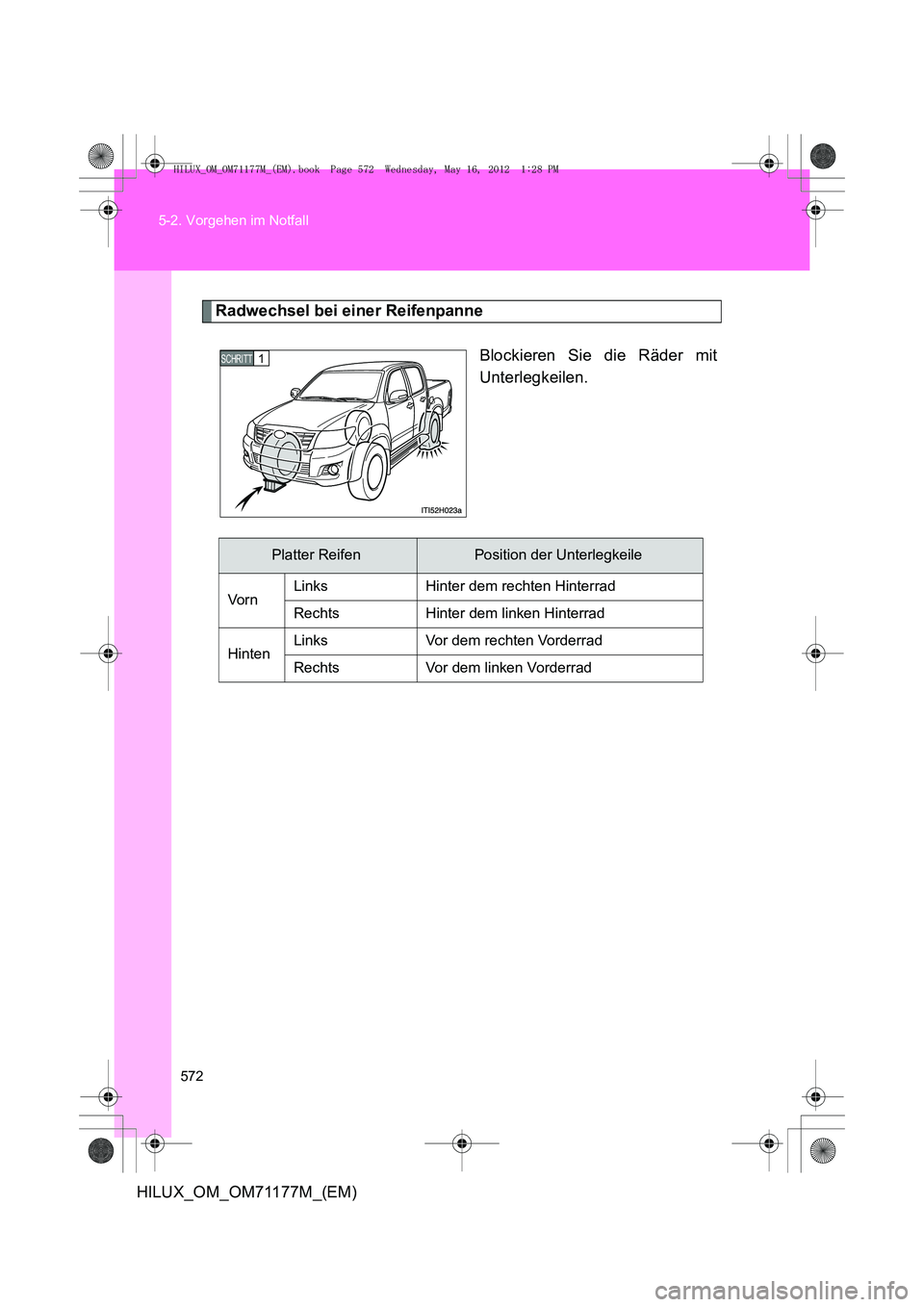

Radwechsel bei einer Reifenpanne
Blockieren Sie die Räder mit
Unterlegkeilen.
1 SCHRITT
Platter ReifenPosition der Unterlegkeile
Vo r n Links Hinter dem rechten Hinterrad
Rechts Hinter dem linken Hinterrad
Hinten Links Vor dem rechten Vorderrad
Rechts Vor dem linken Vorderrad
HILUX_OM_OM71177M_(EM).book Page 572 Wednesday, May 16, 2012
1:28 PM
Page 573 of 644
5
573
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_OM_OM71177M_(EM)

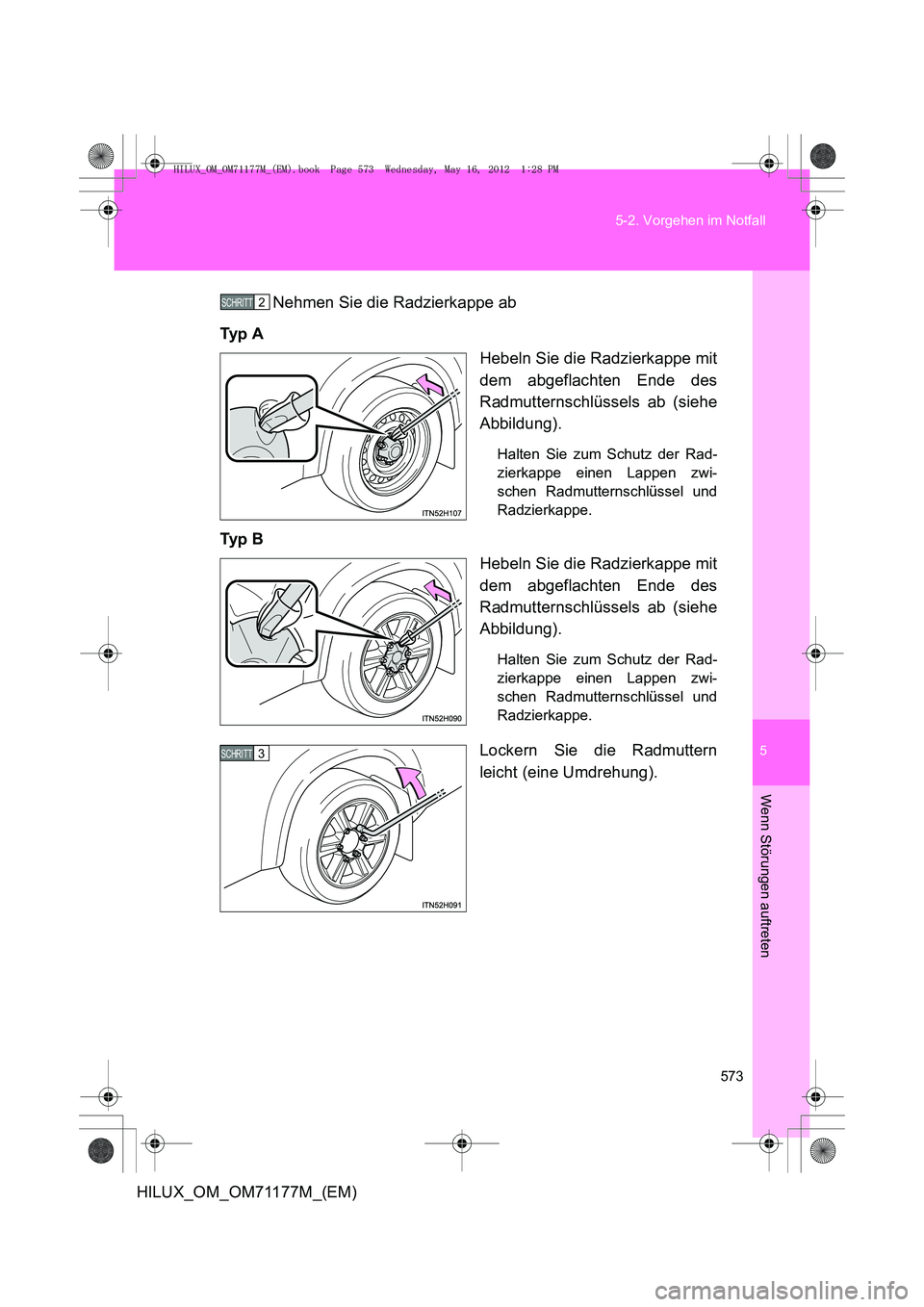

Nehmen Sie die Radzierkappe ab
Ty p A Hebeln Sie die Radzierkappe mit
dem abgeflachten Ende des
Radmutternschlüssels ab (siehe
Abbildung).
Halten Sie zum Schutz der Rad-
zierkappe einen Lappen zwi-
schen Radmutternschlüssel und
Radzierkappe.
Ty p BHebeln Sie die Radzierkappe mit
dem abgeflachten Ende des
Radmutternschlüssels ab (siehe
Abbildung).
Halten Sie zum Schutz der Rad-
zierkappe einen Lappen zwi-
schen Radmutternschlüssel und
Radzierkappe.
Lockern Sie die Radmuttern
leicht (eine Umdrehung).
2 SCHRITT
3 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 573 Wednesday, May 16, 2012 1:28 PM
Page 574 of 644
574
5-2. Vorgehen im Notfall
HILUX_OM_OM71177M_(EM)

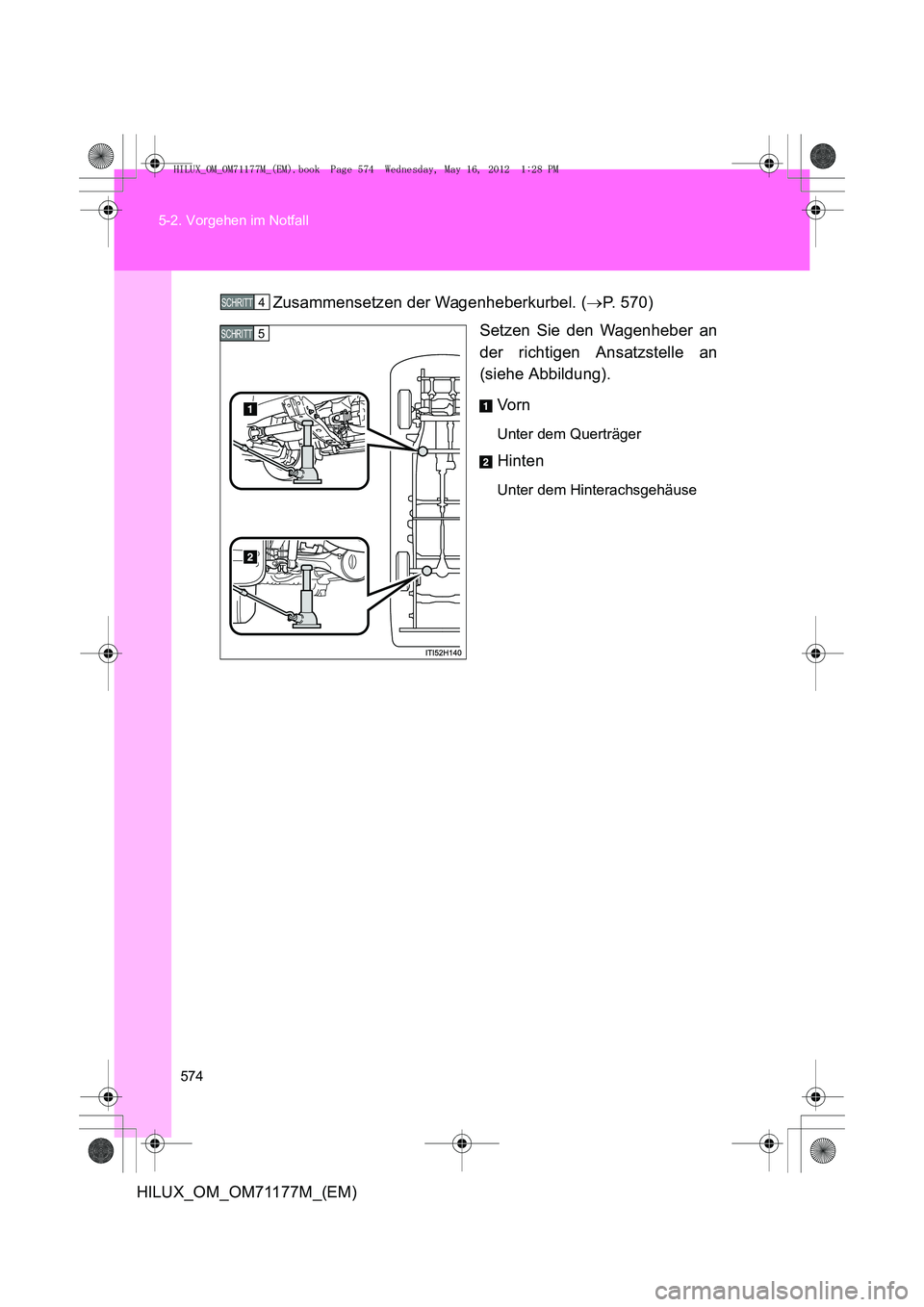

Zusammensetzen der Wagenheberkurbel. (
→P. 570)
Setzen Sie den Wagenheber an
der richtigen Ansatzstelle an
(siehe Abbildung).
Vo r n
Unter dem Querträger
Hinten
Unter dem Hinterachsgehäuse
4 SCHRITT
5 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 574 Wednesday, May 16, 2012 1:28 PM
Page 575 of 644
5
575
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_OM_OM71177M_(EM)

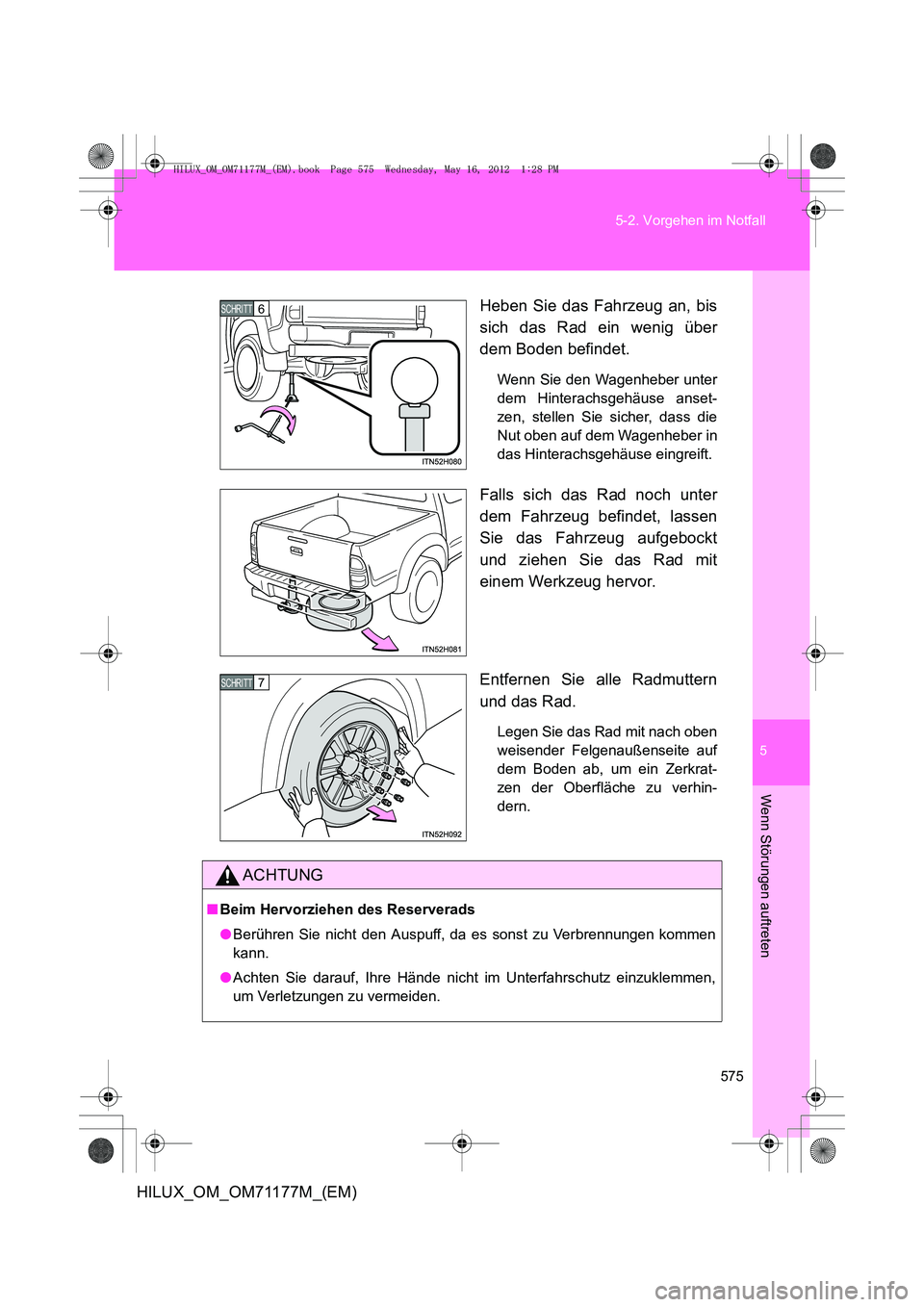

Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über
dem Boden befindet.
Wenn Sie den Wagenheber unter
dem Hinterachsgehäuse anset-
zen, stellen Sie sicher, dass die
Nut oben auf dem Wagenheber in
das Hinterachsgehäuse eingreift.
Falls sich das Rad noch unter
dem Fahrzeug befindet, lassen
Sie das Fahrzeug aufgebockt
und ziehen Sie das Rad mit
einem Werkzeug hervor.
Entfernen Sie alle Radmuttern
und das Rad.
Legen Sie das Rad mit nach oben
weisender Felgenaußenseite auf
dem Boden ab, um ein Zerkrat-
zen der Oberfläche zu verhin-
dern.
6 SCHRITT
7 SCHRITT
ACHTUNG
■
Beim Hervorziehen des Reserverads
●Berühren Sie nicht den Auspuff, da es sonst zu Verbrennungen kommen
kann.
● Achten Sie darauf, Ihre Hände nicht im Unterfahrschutz einzuklemmen,
um Verletzungen zu vermeiden.
HILUX_OM_OM71177M_(EM).book Page 575 Wednesday, May 16, 2012 1:28 PM
Page 576 of 644
576
5-2. Vorgehen im Notfall
HILUX_OM_OM71177M_(EM)

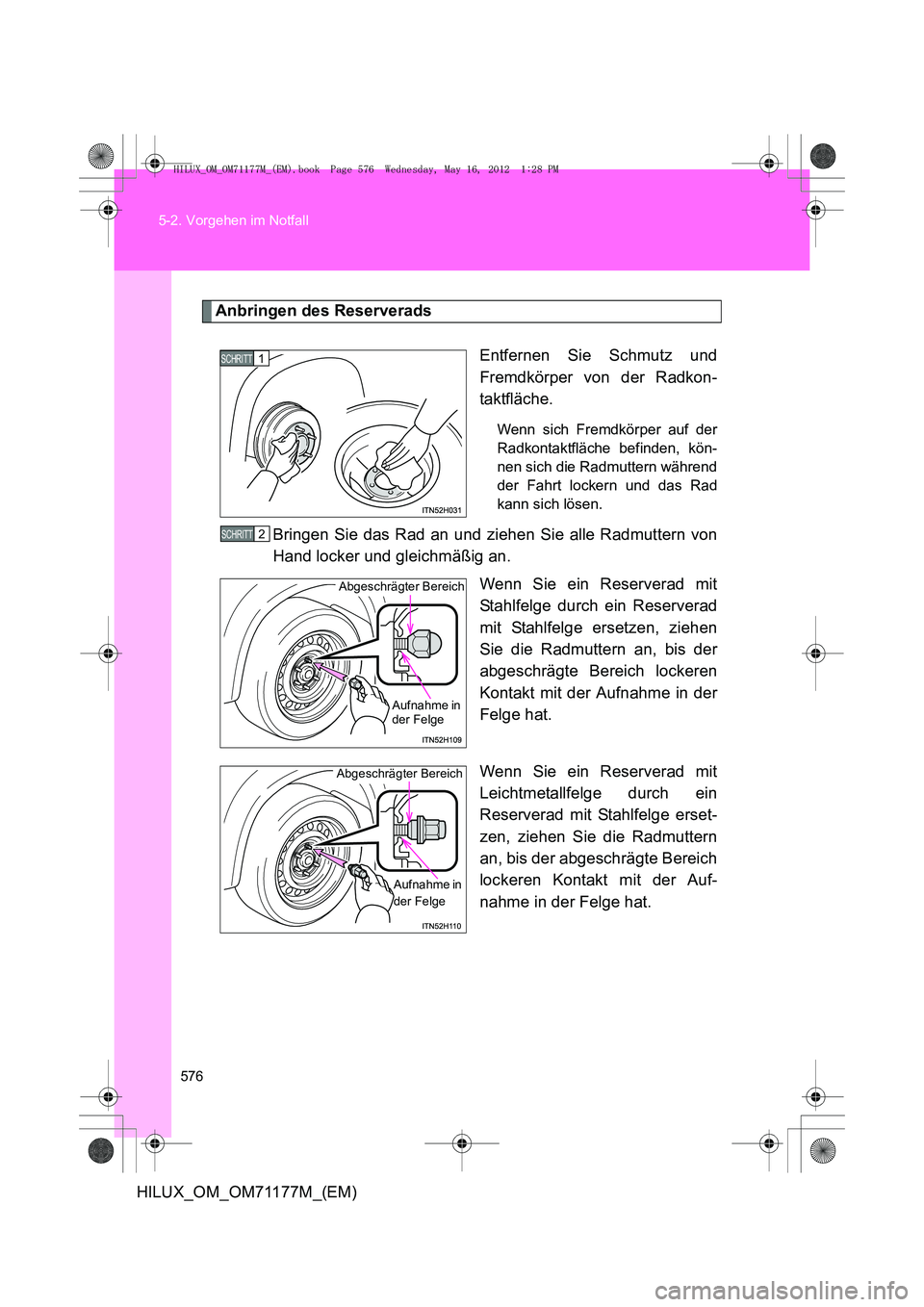

Anbringen des Reserverads
Entfernen Sie Schmutz und
Fremdkörper von der Radkon-
taktfläche.
Wenn sich Fremdkörper auf der
Radkontaktfläche befinden, kön-
nen sich die Radmuttern während
der Fahrt lockern und das Rad
kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von
Hand locker und gleichmäßig an.Wenn Sie ein Reserverad mit
Stahlfelge durch ein Reserverad
mit Stahlfelge ersetzen, ziehen
Sie die Radmuttern an, bis der
abgeschrägte Bereich lockeren
Kontakt mit der Aufnahme in der
Felge hat.
Wenn Sie ein Reserverad mit
Leichtmetallfelge durch ein
Reserverad mit Stahlfelge erset-
zen, ziehen Sie die Radmuttern
an, bis der abgeschrägte Bereich
lockeren Kontakt mit der Auf-
nahme in der Felge hat.
1 SCHRITT
2 SCHRITT
Abgeschrägter Bereich
Aufnahme in
der Felge
Abgeschrägter Bereich Aufnahme in
der Felge
HILUX_OM_OM71177M_(EM).book Page 576 Wednesday, May 16, 2012 1:28 PM
