2013 TOYOTA HILUX Betriebsanleitungen (in German)

169
2-1. Fahrvorgänge
2
Während der Fahrt
HILUX_OM_OM71177M_(EM)

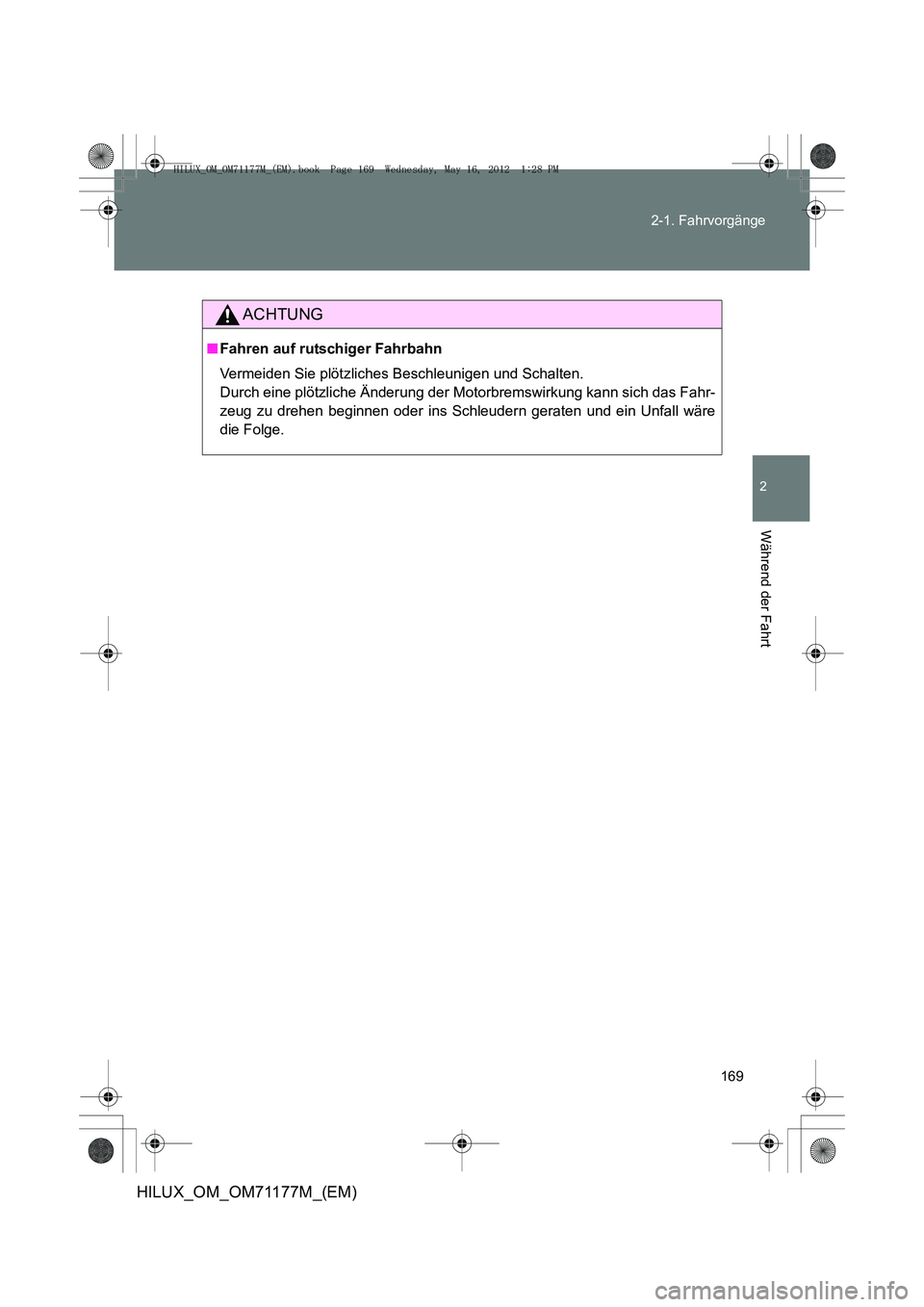

ACHTUNG
■
Fahren auf rutschiger Fahrbahn
Vermeiden Sie plötzliches Beschleunigen und Schalten.
Durch eine plötzliche Änderung der Motorbremswirkung kann sich das Fahr-
zeug zu drehen beginnen oder ins Schleudern geraten und ein Unfall wäre
die Folge.
HILUX_OM_OM71177M_(EM).book Page 169 Wednesday, May 16, 2012 1:28 PM

170
2-1. Fahrvorgänge
HILUX_OM_OM71177M_(EM)

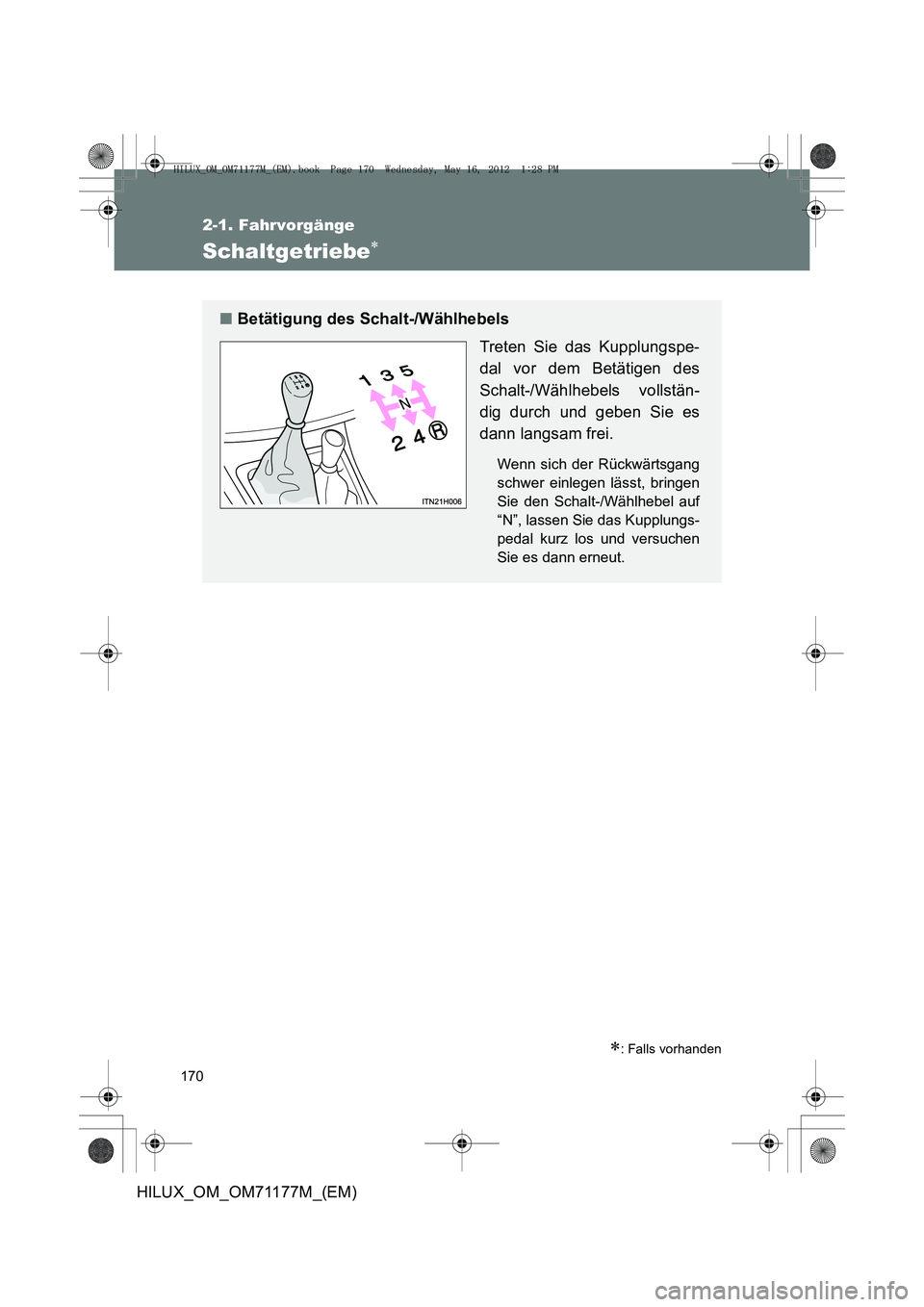

Schaltgetriebe∗
∗: Falls vorhanden
■Betätigung des Schalt-/Wählhebels
Treten Sie das Kupplungspe-
dal vor dem Betätigen des
Schalt-/Wählhebels vollstän-
dig durch und geben Sie es
dann langsam frei.
Wenn sich der Rückwärtsgang
schwer einlegen lässt, bringen
Sie den Schalt-/Wählhebel auf
“N”, lassen Sie das Kupplungs-
pedal kurz los und versuchen
Sie es dann erneut.
HILUX_OM_OM71177M_(EM).book Page 170 Wednesday, May 16, 2012 1:28 PM

171
2-1. Fahrvorgänge
2
Während der Fahrt
HILUX_OM_OM71177M_(EM)
■

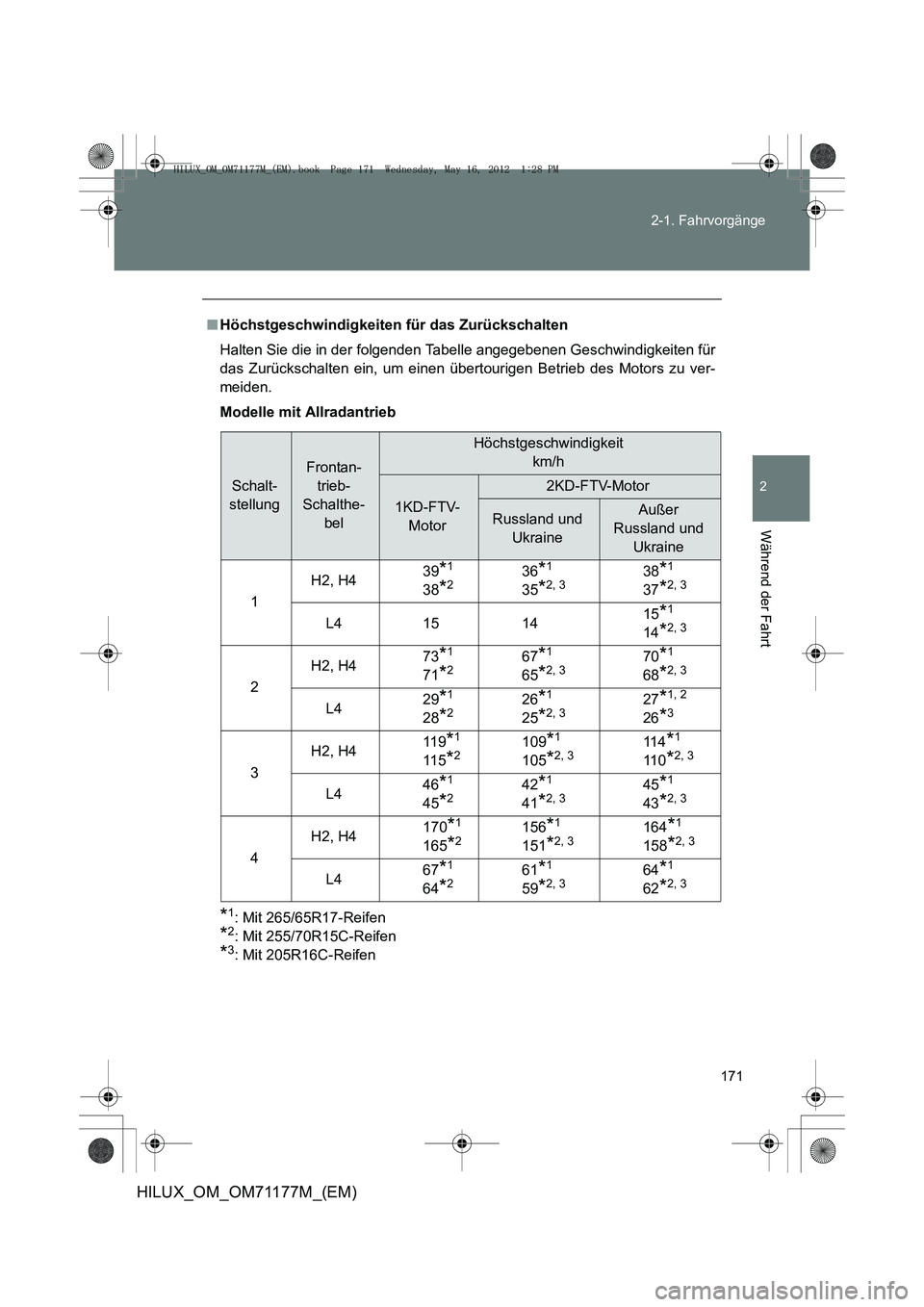

Höchstgeschwindigkeiten für das Zurückschalten
Halten Sie die in der folgenden Tabelle angegebenen Geschwindigkeiten für
das Zurückschalten ein, um einen übert ourigen Betrieb des Motors zu ver-
meiden.
Modelle mit Allradantrieb
*1: Mit 265/65R17-Reifen
*2: Mit 255/70R15C-Reifen
*3: Mit 205R16C-Reifen
Schalt-
stellung
Frontan- trieb-
Schalthe- bel
Höchstgeschwindigkeit km/h
1KD-FTV-Motor
2KD-FTV-Motor
Russland und UkraineAußer
Russland und Ukraine
1 H2, H4
39
*1
38*236*1
35*2, 338*1
37*2, 3
L4 15 14 15*1
14*2, 3
2H2, H4
73
*1
71*267*1
65*2, 370*1
68*2, 3
L429*1
28*226*1
25*2, 327*1, 2
26*3
3H2, H4
11 9
*1
11 5*2109*1
105*2, 311 4*1
11 0*2, 3
L446*1
45*242*1
41*2, 345*1
43*2, 3
4H2, H4
170
*1
165*2156*1
151*2, 3164*1
158*2, 3
L467*1
64*261*1
59*2, 364*1
62*2, 3
HILUX_OM_OM71177M_(EM).book Page 171 Wednesday, May 16, 2012
1:28 PM

172
2-1. Fahrvorgänge
HILUX_OM_OM71177M_(EM)
Pre Runner
Schaltstellung
Höchstgeschwindigkeit
km/h
Mit 265/65R17-ReifenMit 255/70R15C- und 205R16C-Reifen
13837
27068
3114110
4 164 158
HILUX_OM_OM71177M_(EM).book Page 172 Wednesday, May 16, 2012 1:28 PM

173
2-1. Fahrvorgänge
2
Während der Fahrt
HILUX_OM_OM71177M_(EM)

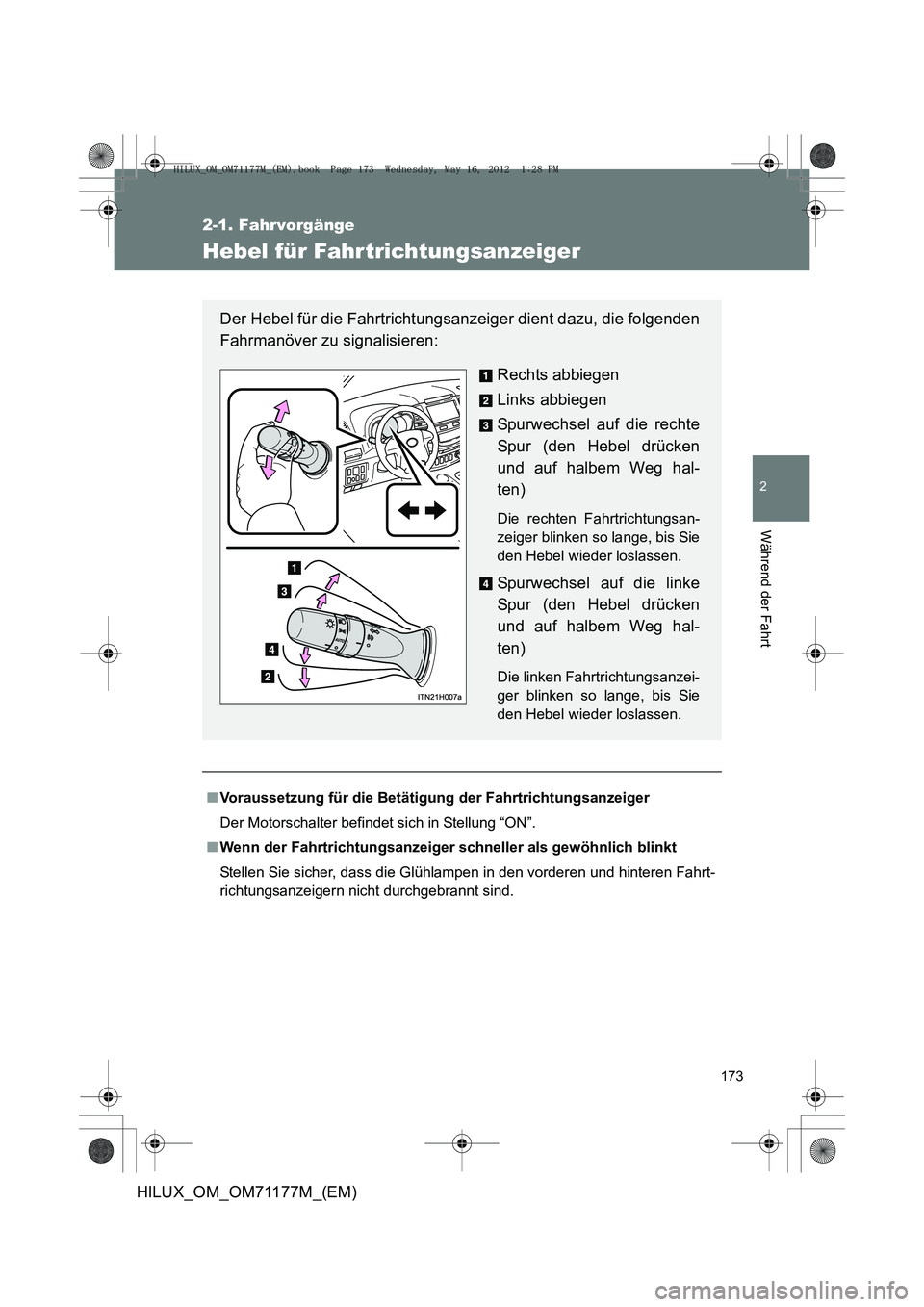

Hebel für Fahr trichtungsanzeiger
■Voraussetzung für die Betätigung der Fahrtrichtungsanzeiger
Der Motorschalter befindet sich in Stellung “ON”.
■ Wenn der Fahrtrichtungsanzeiger schneller als gewöhnlich blinkt
Stellen Sie sicher, dass die Glühlampen in den vorderen und hinteren Fahrt-
richtungsanzeigern nicht durchgebrannt sind.
Der Hebel für die Fahrtrichtungsanzeiger dient dazu, die folgenden
Fahrmanöver zu signalisieren:
Rechts abbiegen
Links abbiegen
Spurwechsel auf die rechte
Spur (den Hebel drücken
und auf halbem Weg hal-
ten)
Die rechten Fahrtrichtungsan-
zeiger blinken so lange, bis Sie
den Hebel wieder loslassen.
Spurwechsel auf die linke
Spur (den Hebel drücken
und auf halbem Weg hal-
ten)
Die linken Fahrtrichtungsanzei-
ger blinken so lange, bis Sie
den Hebel wieder loslassen.
HILUX_OM_OM71177M_(EM).book Page 173 Wednesday, May 16, 2012 1:28 PM

174
2-1. Fahrvorgänge
HILUX_OM_OM71177M_(EM)

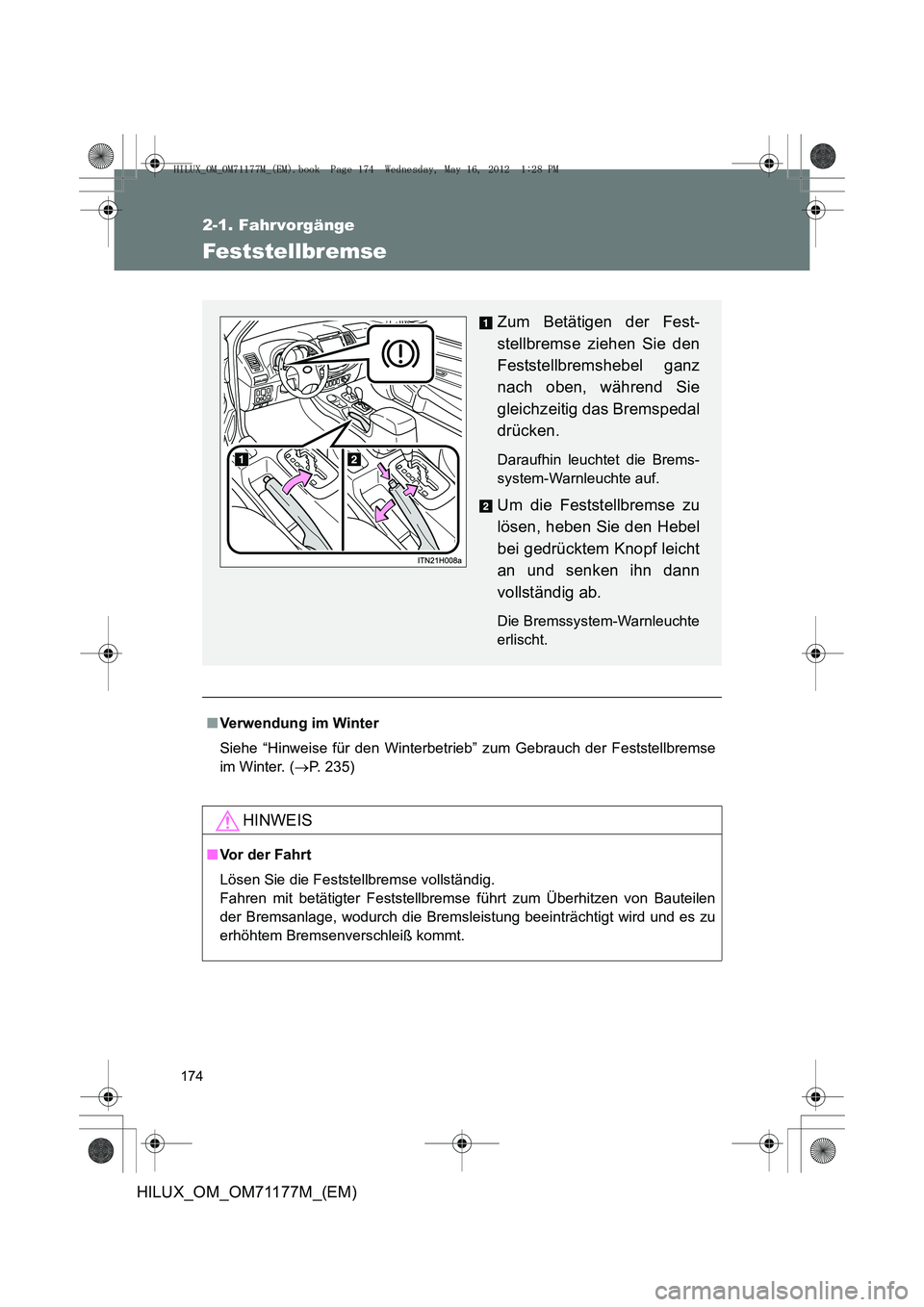

Feststellbremse
■Verwendung im Winter
Siehe “Hinweise für den Winterbetrieb” zum Gebrauch der Feststellbremse
im Winter. ( →P. 235)
HINWEIS
■Vor der Fahrt
Lösen Sie die Feststellbremse vollständig.
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen
der Bremsanlage, wodurch die Bremsleistung beeinträchtigt wird und es zu
erhöhtem Bremsenverschleiß kommt.
Zum Betätigen der Fest-
stellbremse ziehen Sie den
Feststellbremshebel ganz
nach oben, während Sie
gleichzeitig das Bremspedal
drücken.
Daraufhin leuchtet die Brems-
system-Warnleuchte auf.
Um die Feststellbremse zu
lösen, heben Sie den Hebel
bei gedrücktem Knopf leicht
an und senken ihn dann
vollständig ab.
Die Bremssystem-Warnleuchte
erlischt.
HILUX_OM_OM71177M_(EM).book Page 174 Wednesday, May 16, 2012 1:28 PM

175
2-1. Fahrvorgänge
2
Während der Fahrt
HILUX_OM_OM71177M_(EM)

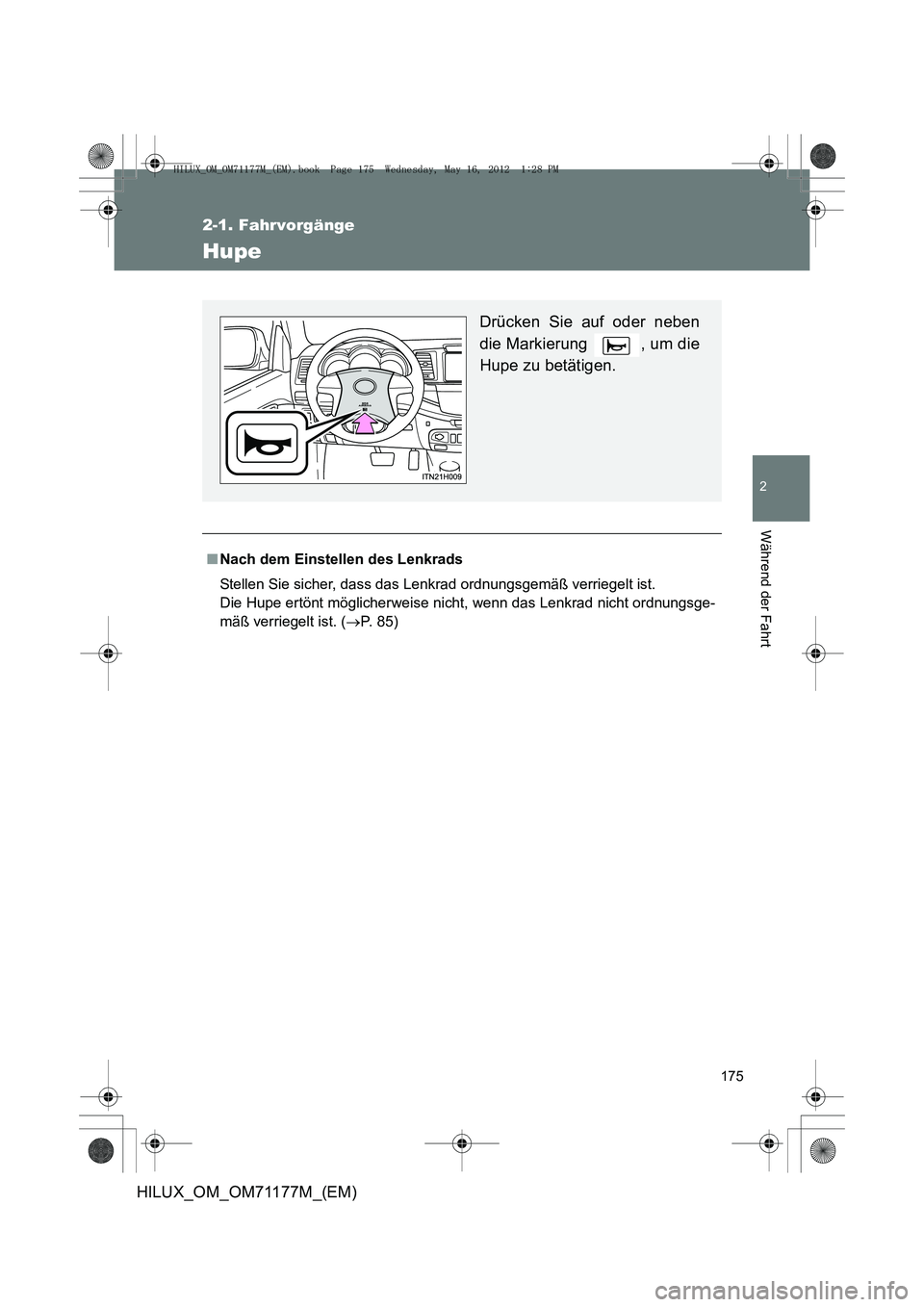

Hupe
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsge-
mäß verriegelt ist. ( →P. 85)
Drücken Sie auf oder neben
die Markierung , um die
Hupe zu betätigen.
HILUX_OM_OM71177M_(EM).book Page 175 Wednesday, May 16, 2012 1:28 PM

176
HILUX_OM_OM71177M_(EM)

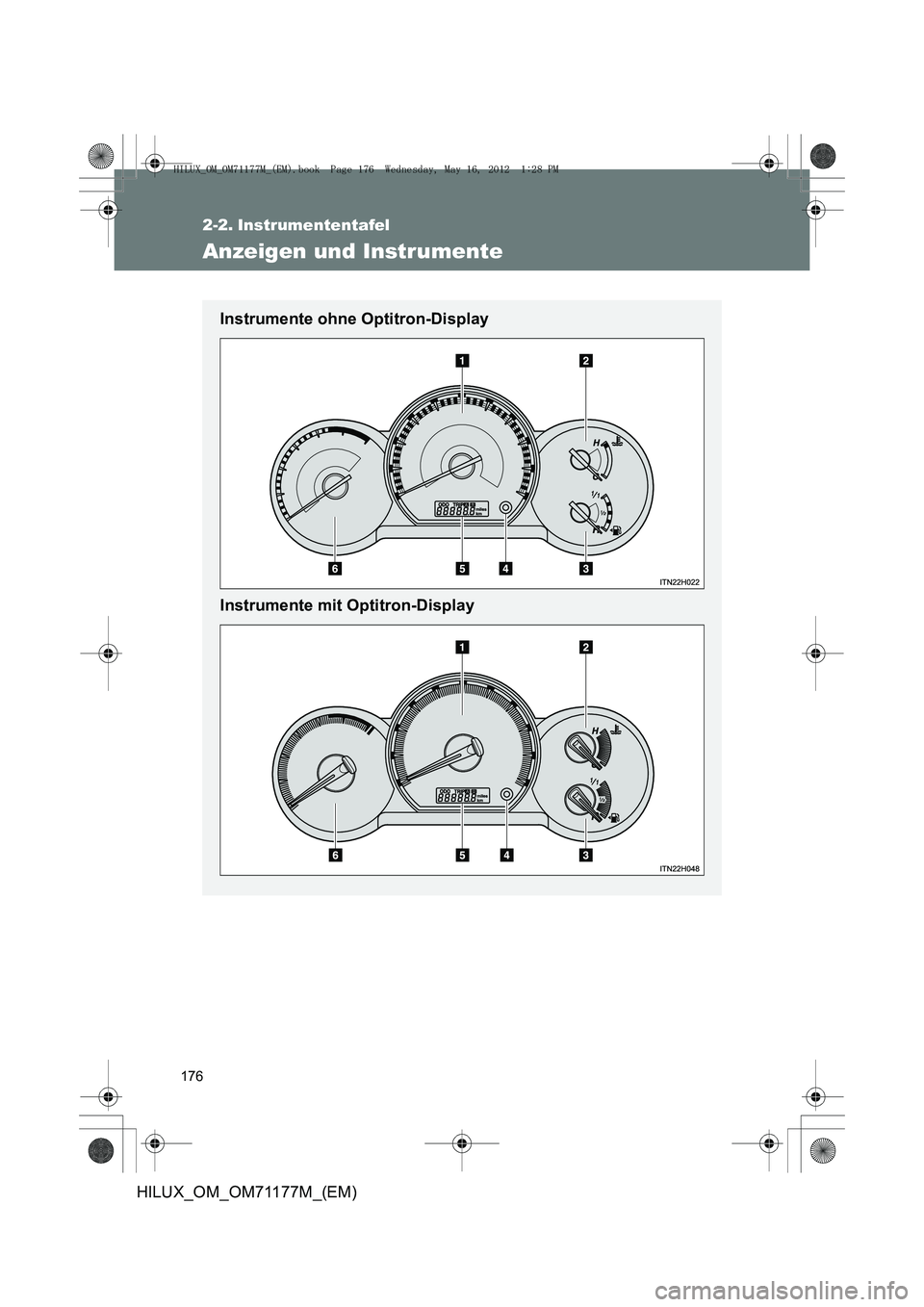

2-2. Instrumententafel
Anzeigen und Instrumente
Instrumente ohne Optitron-Display
Instrumente mit Optitron-Display
HILUX_OM_OM71177M_(EM).book Page 176 Wednesday, May 16, 2012 1:28 PM
