automatycznie zaktualizowany i komu-
nikat „Tire Pressure Monitoring Tell-
tale Light” (Lampka układu monitoru-
jącego ciśnienie w oponach) zgaśnie po
otrzymaniu zaktualizowanych informa-
cji o ciśnieniach w oponach. Aby układ
odebrał zaktualizowane informacje o
ciśnieniach, pojazd musi jechać maksy-
malnie przez 20 minut z prędkością
wyższą niż 24 km/h.Na przykład zalecane ciśnienie napompo-
wania zimnej opony (pojazd zaparkowany
od co najmniej trzech godzin) podane na
etykiecie wynosi 2,4 bara. Jeśli tempera-
tura otoczenia wynosi 20°C, a zmierzone
ciśnienie powietrza w oponie wynosi 2,1
bara, spadek temperatury do

•Z miany temperatury otoczenia zwią
zane ze zmianami pór roku będą wpły-
wały na c iśnienie w oponach, a układ
TPMS będzie monitorował bieżące,
rzeczywiste ciśnienie w oponach.UKŁAD PODSTAWOWYUkład TPMS wykorzystuje technologię
bezprzewodową do utrzymywania łączno-
ści z czujnikami elektronicznymi znajdu-
jącymi się w obręczach kół, które monito-
rują ciśnienie w oponach. Czujniki,
zamontowane w każdym kole jako ele-
ment zaworu, przesyłają odczyty ciśnienia
w oponach do modułu odbiornika.INFORMACJA: Bardzo ważne jest,
aby regularnie kontrolować i utrzymy-
wa ć odpowiednie ciśnienie w oponach
wszystkich kół.
Podstawowy układ TPMS składa się z
następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania ciśnienia w oponach
• lampka układu monitorującego ciśnienie w oponach. Ostrzeżenia o niskim ciśnieniu
generowane przez układ TPMS
Jeżeli przynajmniej w jednym
z czterech kół ciśnienie spad-
nie poniżej wartości granicz-
nej, w zestawie wskaźników
zapali się lampka kontrolna układu mo-
nitorującego ciśnienie, pojawi się komu-
nikat „Inflate Tire to XX” (Napompo-
wać oponę do XX) i włączy się brzęczyk
ostrzegawczy. Zalecana wartość ciśnie-
nia w zimnej oponie, podana na etykie-
cie, to wartość ciśnienia wyświetlana w
komunikacie „Inflate Tire to XX” (Na-
pompować oponę do XX) na wyświetla-
czu EVIC. W takiej sytuacji należy się
jak najszybciej zatrzymać, sprawdzić ciś-
nienie w każdej oponie i napompować
opony do zalecanej wartości ciśnienia
napompowania zimnej opony (podanej
na etykiecie na środkowym słupku po
stronie kierowcy). Układ zostanie auto-
matycznie zaktualizowany i komunikat
„Tire Pressure Monitoring Telltale
Light” (Lampka układu monitorującego
ciśnienie w oponach) zgaśnie po otrzy-
maniu zaktualizowanych informacji o
ciśnieniach w oponach. INFORMACJA: Aby układ odebrał
zaktualizowane informacje o ciśnie
niach, pojazd musi jechać maks
ymal-
nie przez 20 minut z prędkością wyższą
niż 24 km/h.
W przypadku wykrycia usterki komuni-
kat „Tire Pressure Monitoring Telltale
Light” (Lampka układu monitorującego
ciśnienie w oponach) miga przez 75 se-
kund, następnie świeci świateł ciągłym.
Usterka układu spowoduje również wy-
generowanie sygnału dźwiękowego. Po
wyłączeniu i włączeniu zapłonu ta pro-
cedura będzie się powtarzać, o ile
usterka nadal będzie występować. Po
ustąpieniu/naprawieniu usterki lampka
układu monitorującego ciśnienie w opo-
nach zgaśnie. Usterka układu może być
związana z dowolnym z niżej wymienio-
nych czynników:
1. \fakłócenia spowodowane urządze-
niami elektronicznymi lub jazdą w po-
bliżu zakładów emitujących fale radiowe
o tej samej częstotliwości co czujniki
układu TPMS.
2. \fałożenie na szyby folii przyciem-
niających określonych typów, które za-
kłócają sygnały radiowe.300

3. Duża ilość śniegu i/lub lodu wokół
kół lub we wnękach kół.
4. Korzystanie z ła\bcuchów przeciw-
śnieżnych.
5. Używanie kół bez czujników układu
TPMS.
Pojazdy z kompaktowym kołem zapa-
sowym
1. W kompaktowym kole zapasowym
(zależnie od wyposażenia) nie ma czuj-
nika układu TPMS. Z tego względu
układ nie monitoruje ciśnienia w oponie
kompaktowego koła zapasowego.
2. Jeśli w miejsce standardowego koła,
w którego oponie ciśnienie spadnie po-
niżej dolnej wartości granicznej, zosta-
nie zamontowane kompaktowe koło za-
pasowe, po kolejnym włączeniu zapłonu
włączy się brzęczyk, na wyświetlaczu po-
jawi się komunikat o niskim ciśnieniu w
oponach i zaświeci się lampka układu
monitorującego ciśnienie w oponach. 3. Po jeździe trwającej do 20 minut z
prędkością powyżej 24 km/h lampka
układu monitorującego ciśnienie w opo-
nach będzie migać przez 75 sekund, a
następnie zacznie świecić jednostajnie.
4. Po każdym kolejnym włączeniu za-
płonu będzie generowany sygnał dźwię-
kowy, a lampka układu monitorującego
ciśnienie w oponach będzie migać przez
75 sekund, po czym świecić jednostajnie.
5. Po wymianie lub naprawieniu orygi-
nalnej opony i ponownym zamontowa-
niu jej w miejsce kompaktowego koła
zapasowego stan układu TPMS zosta-
nie automatycznie zaktualizowany, a
lampka układu monitorującego ciśnie-
nie w oponach zgaśnie, ponieważ w żad-
nym z czterech kół jezdnych ciśnienie w
oponie nie będzie miało wartości niższej
od dolnej wartości granicznej. Aby
układ TPMS zdołał zaktualizować in-
formacje o wartościach ciśnienia, pojazd
musi jechać przez maksymalnie 20 mi-
nut z prędkością powyżej 24 km/h.
Włączanie i wyłączanie układu TPMSUkład TPMS można wyłączyć w przy-
padku wymiany czterech kół (z opo-
nami) na koła niewyposażone w czujniki
układu TPMS, na przykład w przy-
padku wymiany kompletu opon letnich
na komplet opon zimowych. Aby wyłą-
czyć układ TPMS, w pierwszej kolejno-
ści wymienić zestaw czterech kół (z opo-
nami) na koła niewyposażone w czujniki
układu TPMS. Następnie należy jechać
pojazdem przez co najmniej 20 minut z
prędkością powyżej 24 km/h. Układ
TPMS wyemituje sygnał dźwiękowy, a
lampka układu monitorującego ciśnie-
nie w oponach będzie migać przez 75 se-
kund, po czym będzie świecić jednostaj-
nie. Do następnego włączenia zapłonu
układ TPMS nie będzie emitował syg-
nału dźwiękowego ani nie spowoduje
zapalenia lampki układu monitorują-
cego ciśnienie w oponach. Aby ponow-
nie włączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół
(z oponami) na koła wyposażone w czuj-
niki układu TPMS. Następnie należy
jechać pojazdem przez maksymalnie
20 minut z prędkością powyżej 24 km/h.
301

Układ TMPS wyemituje sygnał dźwię-
kowy, a lampka układu monitorującego
ciśnienie w oponach będzie migać przez
75 sekund.UKŁAD W WERSJI
PREMIUM (zależnie od
wyposażenia)Układ TPMS wykorzystuje technologię
bezprzewodową do utrzymywania łącz-
ności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które
monitorują ciśnienie w oponach. Czuj-
niki, zamontowane w każdym kole jako
element zaworu, przesyłają odczyty
ciśnienia w oponach do modułu odbior-
nika.
INFORMACJA: Bardzo ważne jest,
aby regularnie kontrolować iutrzymy-
wa ć odpowiednie ciśnienie w oponach
wszystkich kół.
Układ TPMS w wersji Premium składa
się z następujących elementów:
• Moduł odbiornika
• cztery czujniki układu TPMS; •
oprogramowanie odpowiedzialne za
wyświetlanie różnych komunikatów
układu TPMS przez elektroniczne cen-
trum informacyjne pojazdu (EVIC) i
wyświetlanie grafiki z informacjami o
wartościach ciśnienia w oponach;• lampka układu monitorującego ciś-
nienie w oponach.
Ostrzeżenia układu TPMS o niskim
ciśnieniu w oponachJeżeli przynajmniej w jednym z czterech
kół ciśnienie spadnie poniżej wartości gra-
nicznej, w zestawie wskaźników zaświeci
się lampka kontrolna układu monitorują-
cego ciśnienie oraz włączy się brzęczyk
ostrzegawczy. Dodatkowo układ EVIC
wygeneruje komunikat „Inflate Tire to
XX” (Napompować oponę do XX) oraz
komunikat „LOW TIRE PRESSURE”
(Niskie ciśnienie w oponie), który będzie
wyświetlany przez co najmniej pięć se-
kund, a także wyświetli grafikę z migającą
zbyt niską wartością ciśnienia w oponie
(oponach). Zalecana wartość ciśnienia w
zimnej oponie, podana na etykiecie, to
wartość ciśnienia wyświetlana w komuni-
kacie „Inflate Tire to XX” (Napompować
oponę do XX) na wyświetlaczu EVIC.
Jeżeli pojawi się informacja o niskim ciś-
nieniu w którejkolwiek z opon, należy
zatrzymać pojazd i dopompować wska-
zaną przez układ oponę do wartości
zalecanego ciśnienia napompowania
zimnej opony. Po skorygowaniu ciśnie-
nia układ dokona automatycznej aktua-
lizacji, komunikat „Inflate Tire to XX”
(Napompować oponę do XX) nie będzie
już wyświetlany, grafika z oznaczeniem
niskiej wartości ciśnienia w oponie (opo-
nach) przestanie migać, a lampka układu
monitorującego ciśnienie w oponach
zgaśnie. Aby układ odebrał zaktualizo-
wane informacje o ciśnieniach, pojazd
musi jechać maksymalnie przez 20 mi-
nut z prędkością wyższą niż 24 km/h.
Grafika z informacją o zbyt niskim ciśnieniu w oponie
302

Komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM)
W przypadku wykrycia usterki komuni-
kat „Tire Pressure Monitoring Telltale
Light” (Lampka układu monitorującego
ciśnienie w oponach) miga przez 75 se-
kund, następnie świeci świateł ciągłym.
Usterka układu spowoduje również wy-
generowanie sygnału dźwiękowego.
Układ EVIC wyświetli komunikat
„SERVICE TPM SYSTEM” (Spraw-
dzić układ TPM) na co najmniej 5 se-
kund. Następnie pojawi się grafika z
symbolem- -w miejscu odpowiadają-
cym czujnikowi układu TPMS, z któ-
rego nie jest odbierany sygnał. Po wyłączeniu i włączeniu zapłonu ta
procedura będzie się powtarzać, o ile
usterka nadal będzie występować. Jeśli
usterka układu nie będzie już występo-
wać, lampka układu monitorującego ciś-
nienie w oponach przestanie migać, ko-
munikat „SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) nie będzie wy-
świetlany, a zamiast kresek będzie wy-
świetlana wartość ciśnienia. Usterka
układu może być związana z dowolnym
z niżej wymienionych czynników:
1. \fakłócenia spowodowane urządze-
niami elektronicznymi lub jazdą w po-
bliżu zakładów emitujących fale radiowe
o tej samej częstotliwości co czujniki
układu TPMS.
2. \fałożenie na szyby folii przyciem-
niających określonych typów, które za-
kłócają sygnały radiowe.
3. Duża ilość śniegu i/lub lodu wokół
kół lub we wnękach kół.
4. Korzystanie z ła\bcuchów przeciw-
śnieżnych.
5. Używanie kół bez czujników układu
TPMS.Układ EVIC wyświetla komunikat
„SERVICE TPM SYSTEM” (Spraw-
dzić układ TPM) przez minimum pięć
sekund również w przypadku wykrycia
usterki układu powiązanej z nieprawid-
łowym umiejscowieniem czujnika. W
takiej sytuacji po komunikacie „SER-
VICE TPM SYSTEM” (Sprawdzić
układ TPM) jest wyświetlana grafika
przedstawiająca wartości ciśnienia od-
bierane z czujników. Oznacza to, że
wartości ciśnienia nadal są odbierane z
czujników układu TPM, ale czujniki te
mogą znajdować się w niewłaściwych
miejscach w pojeździe. W takiej sytuacji
układ wymaga sprawdzenia, o ile komu-
nikat „SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) nie zniknie.
Pojazdy z kompaktowym kołem
zapasowym
1. W kompaktowym kole zapasowym
(zależnie od wyposażenia) nie ma czuj-
nika układu TPMS. Z tego względu
układ TPMS nie będzie monitorował
ciśnienia w oponie kompaktowego koła
zapasowego.Wyświetlanie komunikatu „SERVICE
TPM SYSTEM” (Sprawdzić układ TPM)
303

2. Jeśli w miejsce standardowego koła,
w którego oponie ciśnienie spadnie po-
niżej dolnej wartości granicznej, zosta-
nie zamontowane kompaktowe koło za-
pasowe, po kolejnym włączeniu zapłonu
lampka układu monitorującego ciśnie-
nie w oponach pozostanie zapalona, na
wyświetlaczu pojawią się komunikaty
„Inflate Tire to XX” (Napompować
oponę do XX) i „TIRE LOW PRES-
SURE” (Niskie ciśnienie w oponie), zo-
stanie wygenerowany sygnał dźwię-
kowy, a układ EVIC będzie nadal
wyświetlał grafikę z migającą błędną
wartością ciśnienia.
3. Po jeździe trwającej do 20 minut z
prędkością powyżej 24 km/h lampka
układu monitorującego ciśnienie w opo-
nach będzie migać przez 75 sekund, a
następnie zacznie świecić jednostajnie.
Dodatkowo układ EVIC wyświetli ko-
munikat „SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) na co najmniej
pięć sekund, a następnie wyświetli kreski
(- -) w miejsce wartości ciśnienia.4. Po każdym kolejnym włączeniu za-
płonu będzie generowany sygnał dźwię-
kowy, a lampka układu monitorującego
ciśnienie w oponach będzie migać przez
75 sekund, po czym będzie świecić jed-
nostajnie, natomiast układ EVIC wy-
świetli komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM) na
co najmniej pięć sekund, a następnie wy-
świetli kreski (- -) w miejsce wartości
ciśnienia.
5.
Po wymianie lub naprawieniu orygi-
nalnej opony i ponownym zamontowaniu
jej w miejscu kompaktowego koła zapaso-
wego stan układu TPMS zostanie auto-
matycznie zaktualizowany. Dodatkowo
lampka układu monitorującego ciśnienie
w oponach zgaśnie, a na grafice układu
EVIC zostanie wyświetlona nowa wartość
ciśnienia zamiast kresek (- -), o ile w żad-
nym kole nie będzie występować ciśnienie
niższe od minimalnego dopuszczalnego.
INFORMACJA: Aby układ TPMS
odebrał zaktualizowane informacje o
ciśnieniach, pojazd musi jechać mak -
symalnie przez 20 minut z prędkością
powyżej 24 km/h.
WŁĄCZANIE I WYŁĄCZA
NIE UKŁADU TPMSUkład TPMS można wyłączyć w przy-
padku wymiany czterech kół (z opo-
nami) na koła niewyposażone w czujniki
układu TPMS, na przykład w przy-
padku wymiany kompletu opon letnich
na komplet opon zimowych.
Aby wyłączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół
(z oponami) na koła niewyposażone w
czujniki układu TPMS. Następnie na-
leży jechać pojazdem przez co najmniej
20 minut z prędkością powyżej 24 km/h.
Układ TPMS wyemituje sygnał dźwię-
kowy, a lampka układu monitorującego
ciśnienie w oponach będzie migać przez
75 sekund, po czym będzie świecić jed-
nostajnie. Dodatkowo układ EVIC bę-
dzie wyświetlał komunikat „SERVICE
TPMS SYSTEM” (Sprawdzić układ
TPMS), a na wyświetlaczu zostaną wy-
świetlone kreski „- -” zamiast wartości
ciśnienia w poszczególnych oponach.
304

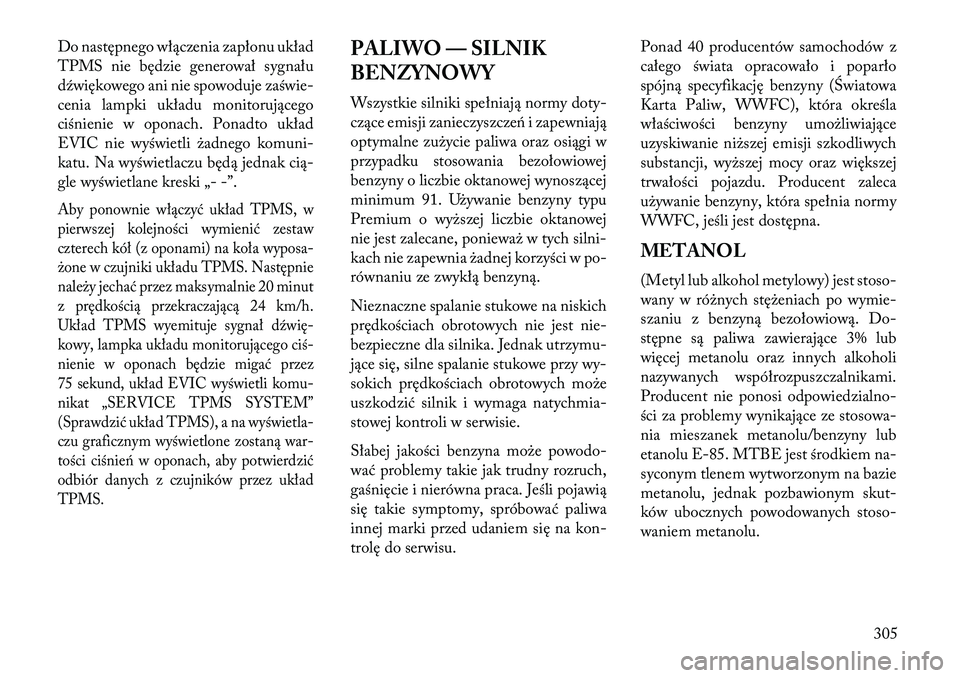

Do następnego włączenia zapłonu układ
TPMS nie będzie generował sygnału
dźwiękowego ani nie spowoduje zaświe-
cenia lampki układu monitorującego
ciśnienie w oponach. Ponadto układ
EVIC nie wyświetli żadnego komuni-
katu. Na wyświetlaczu będą jednak cią-
gle wyświetlane kreski „- -”.Aby ponownie włączyć układ TPMS, w
pierwszej kolejności wymienić zestaw
czterech kół (z oponami) na koła wyposa-
żone w czujniki układu TPMS. Następnie
należy jechać przez maksymalnie 20 minut
z prędkością przekraczającą 24 km/h.
Układ TPMS wyemituje sygnał dźwię-
kowy, lampka układu monitorującego ciś-
nienie w oponach będzie migać przez
75 sekund, układ EVIC wyświetli komu-
nikat „SERVICE TPMS SYSTEM”
(Sprawdzić układ TPMS), a na wyświetla-
czu graficznym wyświetlone zostaną war-
tości ciśnie\b w oponach, aby potwierdzić
odbiór danych z czujników przez układ
TPMS.
PALIWO — SILNIK
BENZYNOWY
Wszystkie silniki spełniają normy doty-
czące emisji zanieczyszcze\b i zapewniają
optymalne zużycie paliwa oraz osiągi w
przypadku stosowania bezołowiowej
benzyny o liczbie oktanowej wynoszącej
minimum 91. Używanie benzyny typu
Premium o wyższej liczbie oktanowej
nie jest zalecane, ponieważ w tych silni-
kach nie zapewnia żadnej korzyści w po-
równaniu ze zwykłą benzyną.
Nieznaczne spalanie stukowe na niskich
prędkościach obrotowych nie jest nie-
bezpieczne dla silnika. Jednak utrzymu-
jące się, silne spalanie stukowe przy wy-
sokich prędkościach obrotowych może
uszkodzić silnik i wymaga natychmia-
stowej kontroli w serwisie.
Słabej jakości benzyna może powodo-
wać problemy takie jak trudny rozruch,
gaśnięcie i nierówna praca. Jeśli pojawią
się takie symptomy, spróbować paliwa
innej marki przed udaniem się na kon-
trolę do serwisu.Ponad 40 producentów samochodów z
całego świata opracowało i poparło
spójną specyfikację benzyny (Światowa
Karta Paliw, WWFC), która określa
właściwości benzyny umożliwiające
uzyskiwanie niższej emisji szkodliwych
substancji, wyższej mocy oraz większej
trwałości pojazdu. Producent zaleca
używanie benzyny, która spełnia normy
WWFC, jeśli jest dostępna.
METANOL
(Metyl lub alkohol metylowy) jest stoso-
wany w różnych stężeniach po wymie-
szaniu z benzyną bezołowiową. Do-
stępne są paliwa zawierające 3% lub
więcej metanolu oraz innych alkoholi
nazywanych współrozpuszczalnikami.
Producent nie ponosi odpowiedzialno-
ści za problemy wynikające ze stosowa-
nia mieszanek metanolu/benzyny lub
etanolu E-85. MTBE jest środkiem na-
syconym tlenem wytworzonym na bazie
metanolu, jednak pozbawionym skut-
ków ubocznych powodowanych stoso-
waniem metanolu.
305

PRZESTROGA!
Nie stosować benzyn zawierających
metanol lub etanol E-85. Stosowanie
paliw tego typu może spowodować
trudności z rozruchem i pracą silnika,
jak również poważne uszkodzenie
elementów układu paliwowego.
ETANOL
Producent zaleca stosowanie paliwa,
które nie zawiera więcej niż 10% eta-
nolu. Zakup paliwa u renomowanego
dostawcy redukuje ryzyko przekroczenia
progu 10% i/lub zakupu paliwa o niety-
powych właściwościach. Należy również
zwrócić uwagę na możliwość zwiększe-
nia zużycia paliwa w przypadku stoso-
wania paliw zawierających etanol z po-
wodu niższej wydajności energetycznej
etanolu.
Producent nie ponosi odpowiedzialno-
ści za problemy wynikające ze stosowa-
nia mieszanek metanolu/benzyny lub
etanolu E-85. MTBE jest środkiem na-
syconym tlenem wytworzonym na bazie
metanolu, jednak pozbawionym skut-
ków ubocznych powodowanych stoso-
waniem metanolu.
PRZESTROGA!
Stosowanie paliwa o zawartości eta-
nolu przekraczającej 10% może spo-
wodować nieprawidłową pracę sil-
nika, trudności z rozruchem silnika
oraz szybsze zużywanie elementów
układu zasilania. Powyższe problemy
mogą spowodować trwałe uszkodze-
nie pojazdu.BENZYNA NIEZANIE -
CZYS ZCZA\bĄCA POWIE -
TRZAObecnie w wielu benzynach stosuje się
mieszanki zwiększające czystość spalin,
szczególnie w miejscach o dużym zanie-
czyszczeniu powietrza. Nowe paliwa za-
pewniają czystszy proces spalania. Nie-
które są nazywane „benzynami o nowej
formule”.
Producent wspiera badania mające na
celu ochronę środowiska naturalnego.
Zakup paliw tego typu bezpośrednio
przyczynia się do ochrony środowiska
naturalnego. MMT W BENZYNIE
MMT to metaliczny dodatek zawierający
mangan, mieszany z niektórymi benzy-
nami w celu zwiększenia liczby oktanowej.
Benzyna z dodatkiem MMT nie zapewnia
żadnej korzyści związanej z wydajnością w
porównaniu z benzyną o takiej samej licz-
bie oktanowej bez MMT. Benzyna z do-
datkiem MMT skraca czas eksploatacji
świec zapłonowych i ogranicza wydajność
układu kontroli emisji spalin w niektórych
pojazdach. Producent pojazdu zaleca sto-
sowanie benzyny bez dodatku MMT. Za-
wartość MMT może nie być sygnalizo-
wana na dystrybutorze, więc należy
zapytać sprzedawcy, czy benzyna zawiera
dodatek MMT.
306
