2013 Lancia Thema Notice d'entretien (in French)

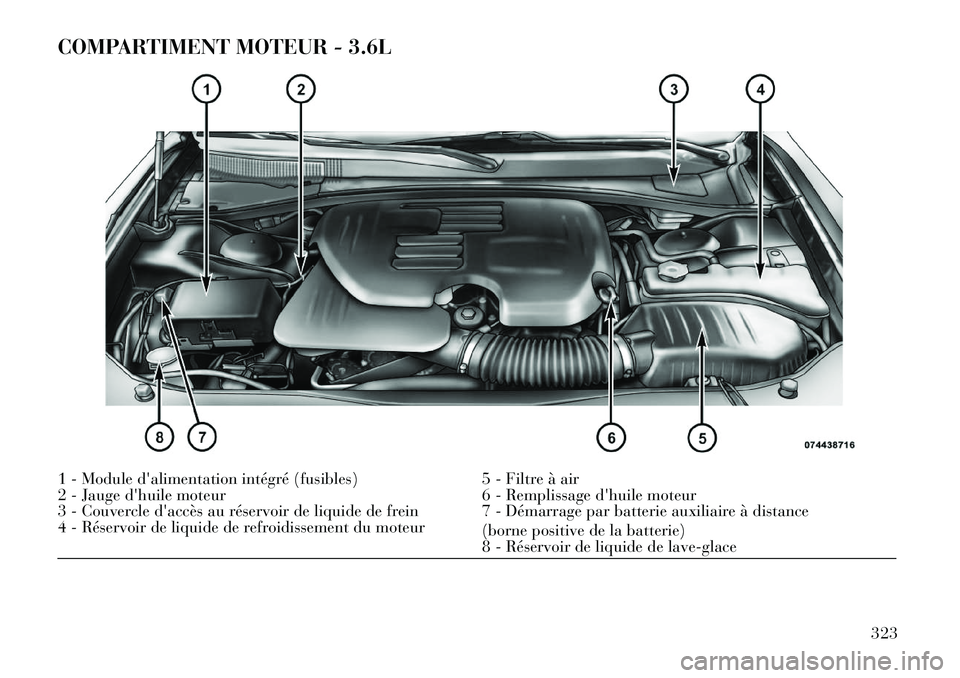

COMPARTIMENT MOTEUR - 3.6L1 - Module d'alimentation intégré (fusibles)5 - Filtre à air
2 - Jauge d'huile moteur 6 - Remplissage d'huile moteur
3 - Couvercle d'accès au réservoir de liquide de frein 7 - Démarrage par batterie auxiliaire à distance
(borne positive de la batterie)
4 - Réservoir de liquide de refroidissement du moteur
8 - Réservoir de liquide de lave-glace
323

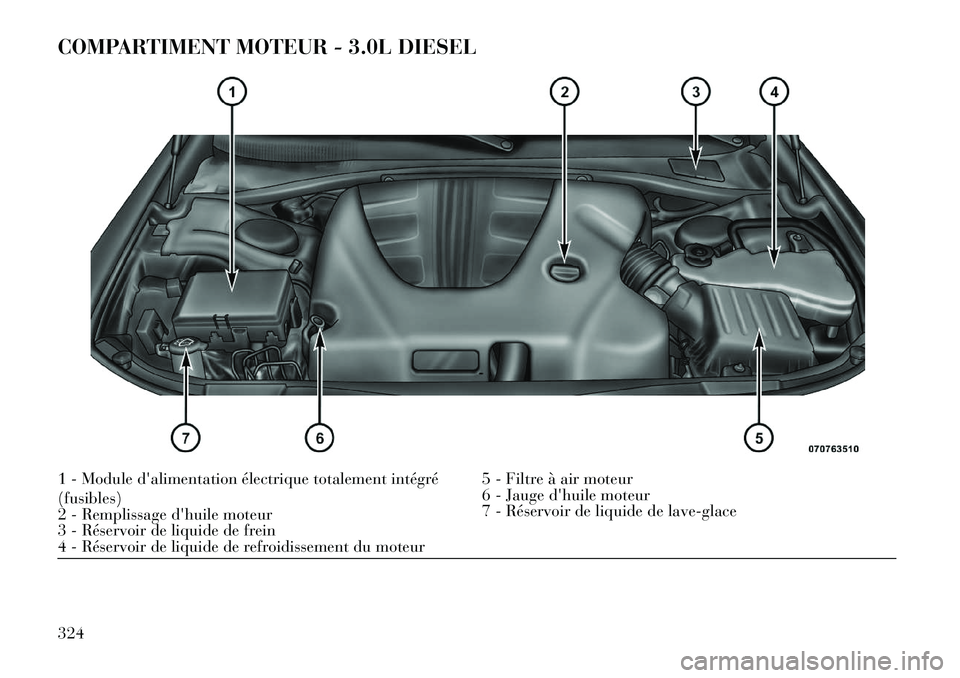

COMPARTIMENT MOTEUR - 3.0L DIESEL1 - Module d'alimentation électrique totalement intégré
(fusibles)5 - Filtre à air moteur
2 - Remplissage d'huile moteur 6 - Jauge d'huile moteur
3 - Réservoir de liquide de frein 7 - Réservoir de liquide de lave-glace
4 - Réservoir de liquide de refroidissement du moteur
324

SYSTEME D'AUTODIA-
GNOSTIC - OBD IIVotre véhicule est équipé d'un sys-
tème d'autodiagnostic perfectionné
appelé OBD II. Ce système surveille le
circuit antipollution, le moteur et les
commandes de la transmission auto-
matique. Quand ces systèmes fonc-
tionnent correctement, votre véhicule
offre un rendement optimal et une
consommation de carburant mini-
male et est conforme aux normes an-
tipollution.
Si l'un de ces systèmes exige une in-
tervention, le système OBD II allume
le témoin de panne (MIL). Il mémo­
rise également des codes de défaut et
d'autres informations pour faciliter
les réparations par le technicien. Bien
que votre véhicule puisse générale­
ment rouler sans être remorqué,
consultez au plus vite votre conces-
sionnaire agréé pour une intervention.
ATTENTION !
 Une conduite prolongée avec leMIL allumé peut endommager
davantage le système antipollu-
tion. Ceci peut également affecter
la consommation de carburant et
le comportement routier. Une in-
tervention est requise avant d'ef-
fectuer tout essai antipollution.
 Si le témoin de panne (MIL) cli- gnote alors que le moteur tourne,
des dommages importants du
convertisseur catalytique et une
perte de puissance se manifeste-
ront à brève échéance. Une inter-
vention immédiate s'impose.
PIECES DE RECHANGEUtilisez des pièces d'origine pour toute
intervention d'entretien normale ou de
réparation afin de préserver les perfor-
mances de votre véhicule. Les dom-
mages et les pannes dus à l'utilisation de
pièces qui ne sont pas de la même qua-
lité que les pièces d'origine lors des in-
terventions d'entretien et de réparation
ne sont pas couverts par la garantie du
constructeur.
METHODES
D'ENTRETIEN
Les pages suivantes décrivent les opé­
rations d'entretien obligatoireséta­
blies par les ingénieurs qui ont conçu
votre véhicule.Outre les éléments d'entretien spécifiés
dans le programme d'entretien fixe,
d'autres composants peuvent nécessiter
un entretien ou un remplacement.ATTENTION !
Faute d'entretenir correctement
votre véhicule, de le réparer quand
cela est nécessaire et de le sou-
mettre à un entretien régulier, vous
risquez d'avoir à effectuer des répa­
rations plus coûteuses, d'endom-
mager d'autres composants ou de
nuire aux performances du véhi­
cule. Faites immédiatement exami-
ner tout dysfonctionnement poten-
tiel par un concessionnaire agréé ou
un centre de réparation qualifié.
(Suite)
325

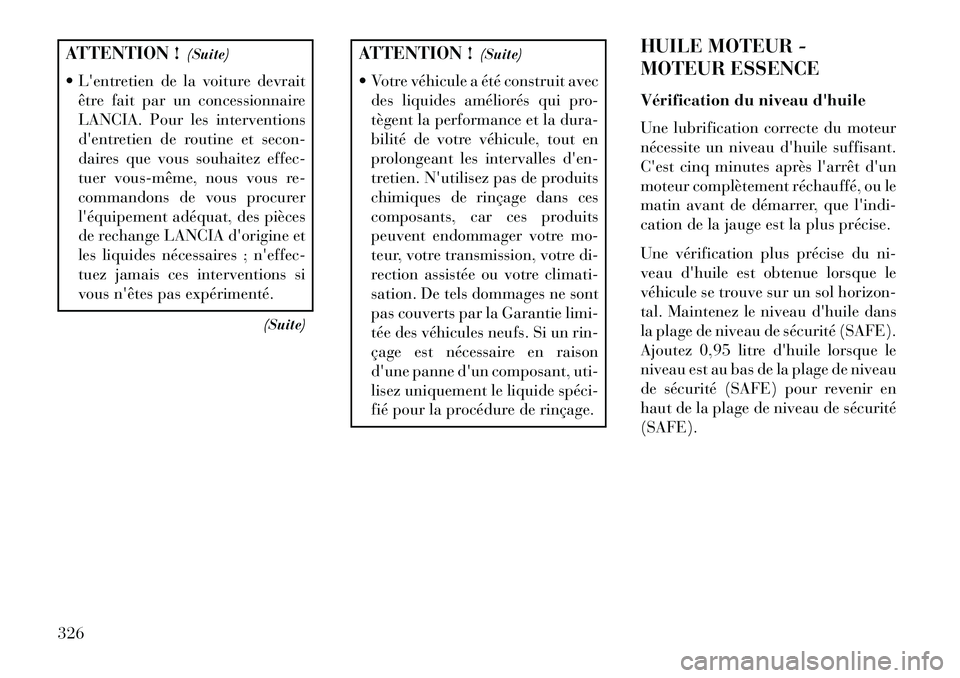

ATTENTION !(Suite)
 L'entretien de la voiture devrait être fait par un concessionnaire
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effec-
tuer vous­même, nous vous re-
commandons de vous procurer
l'équipement adéquat, des pièces
de rechange LANCIA d'origine et
les liquides nécessaires ; n'effec-
tuez jamais ces interventions si
vous n'êtes pas expérimenté.
(Suite)
ATTENTION !(Suite)
 Votre véhicule a été construit avec des liquides améliorés qui pro-
tègent la performance et la dura-
bilité de votre véhicule, tout en
prolongeant les intervalles d'en-
tretien. N'utilisez pas de produits
chimiques de rinçage dans ces
composants, car ces produits
peuvent endommager votre mo-
teur, votre transmission, votre di-
rection assistée ou votre climati-
sation. De tels dommages ne sont
pas couverts par la Garantie limi-
tée des véhicules neufs. Si un rin-
çage est nécessaire en raison
d'une panne d'un composant, uti-
lisez uniquement le liquide spéci­
fié pour la procédure de rinçage. HUILE MOTEUR -
MOTEUR ESSENCE
Vérification du niveau d'huile
Une lubrification correcte du moteur
nécessite un niveau d'huile suffisant.
C'est cinq minutes après l'arrêt d'un
moteur complètement réchauffé, ou le
matin avant de démarrer, que l'indi-
cation de la jauge est la plus précise.
Une vérification plus précise du ni-
veau d'huile est obtenue lorsque le
véhicule se trouve sur un sol horizon-
tal. Maintenez le niveau d'huile dans
la plage de niveau de sécurité (SAFE).
Ajoutez 0,95 litre d'huile lorsque le
niveau est au bas de la plage de niveau
de sécurité (SAFE) pour revenir en
haut de la plage de niveau de sécurité
(SAFE).
326

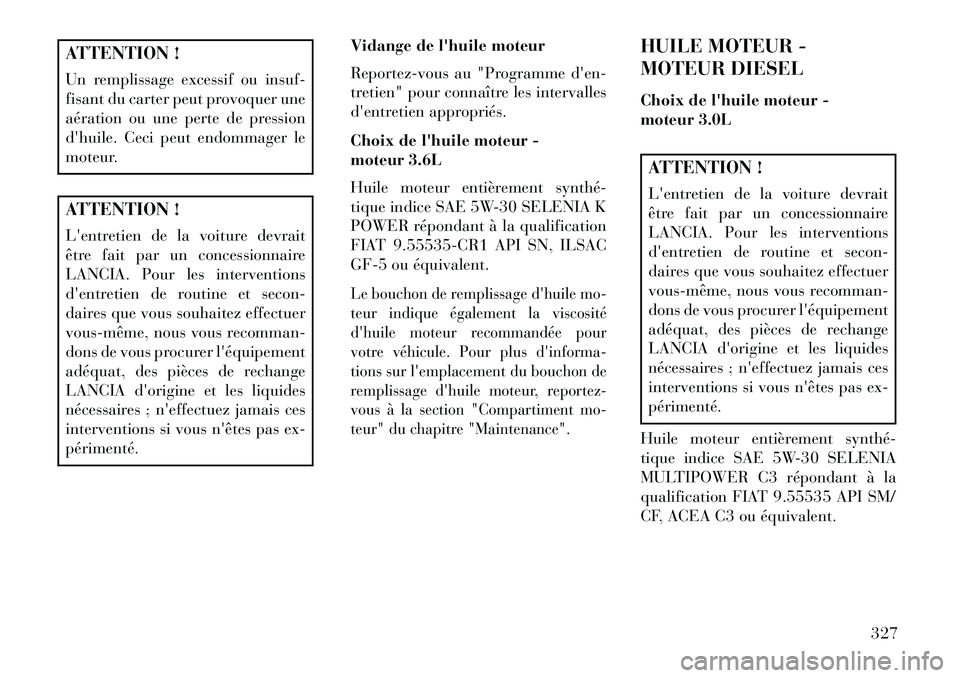

ATTENTION !
Un remplissage excessif ou insuf-
fisant du carter peut provoquer une
aération ou une perte de pression
d'huile. Ceci peut endommager le
moteur.ATTENTION !
L'entretien de la voiture devrait
être fait par un concessionnaire
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous­même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.Vidange de l'huile moteur
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.
Choix de l'huile moteur -
moteur 3.6L
Huile moteur entièrement synthé­
tique indice SAE 5W-30 SELENIA K
POWER répondant à la qualification
FIAT 9.55535-CR1 API SN, ILSAC
GF-5 ou équivalent.
Le bouchon de remplissage d'huile mo-
teur indique également la viscosité
d'huile moteur recommandée pour
votre véhicule. Pour plus d'informa-
tions sur l'emplacement du bouchon de
remplissage d'huile moteur, reportez-
vous à la section "Compartiment mo-
teur" du chapitre "Maintenance".
HUILE MOTEUR -
MOTEUR DIESEL
Choix de l'huile moteur -
moteur 3.0LATTENTION !
L'entretien de la voiture devrait
être fait par un concessionnaire
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous­même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
Huile moteur entièrement synthé­
tique indice SAE 5W-30 SELENIA
MULTIPOWER C3 répondant à la
qualification FIAT 9.55535 API SM/
CF, ACEA C3 ou équivalent.
327

Le bouchon de remplissage d'huile mo-
teur indique également la viscosité
d'huile recommandée pour votre mo-
teur. Pour plus d'informations sur l'em-
placement du bouchon de remplissage
d'huile moteur, reportez-vous à la sec-
tion "Compartiment moteur" du cha-
pitre "Maintenance".HUILES MOTEUR
SYNTHETIQUES
Vous pouvez utiliser des huiles moteur
synthétiques pourvu que les exigences
en matière de qualité d'huile soient
satisfaites et que les intervalles d'en-
tretien recommandés pour le rempla-
cement de l'huile et du filtre soient
respectés.
ADDITIFS D'HUILE
MOTEUR
N'ajoutez aucun additif (à l'exception
des colorants de détection de fuites) à
l'huile moteur. L'huile moteur est un
produit sophistiqué et ses perfor-
mances peuvent être altérées par
l'usage d'additifs.MISE AU REBUT DE
L'HUILE MOTEUR ET DES
FILTRES A HUILE USAGES
Débarrassez­vous des huiles et des
filtres à huile usagés avec discerne-
ment. Les huiles et filtres usagés mis
au rebut sans discernement peuvent
nuire à l'environnement. Consultez
votre concessionnaire agréé local,
votre station-service ou l'instance
gouvernementale compétente pour
savoir où et comment vous en débar-
rasser en toute sécurité.
FILTRE A HUILE MOTEUR
Le filtre à huile moteur doit être rem-
placé à chaque vidange d'huile.
Choix du filtre à huile moteur
Les moteurs du constructeur sont
équipés de filtres à huile à passage
total jetables. Utilisez un filtre de ce
type lors du remplacement. La qualité
des filtres de rechange est très inégale.
Choisissez uniquement des filtres de
haute qualité pour obtenir la
meilleure efficacité. Les filtres à huile
LANCIA préconisés sont des filtres de
haute qualité.FILTRE A AIR
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.
AVERTISSEMENT !Le système d'induction d'air (filtre à
air, flexibles, etc.) peut offrir une pro-
tection en cas de retour de flamme du
moteur. Ne retirez pas le système
d'induction d'air (filtre à air,
flexibles, etc.) sauf pendant une ré­
paration ou un entretien. Personne ne
peut se trouver près du compartiment
moteur lors du démarrage du véhi­
cule dont le système d'induction d'air
(filtre à air, flexibles, etc.) est déposé.
Elles pourraient être grièvement bles-
sées.Choix du filtre à air moteurLa qualité des filtres à air moteur de
rechange varie considérablement. Choi-
sissez uniquement des filtres de haute
qualité pour obtenir la meilleure effica-
cité. Les filtres à air moteur LANCIA
recommandés sont des filtres de haute
qualité.
328

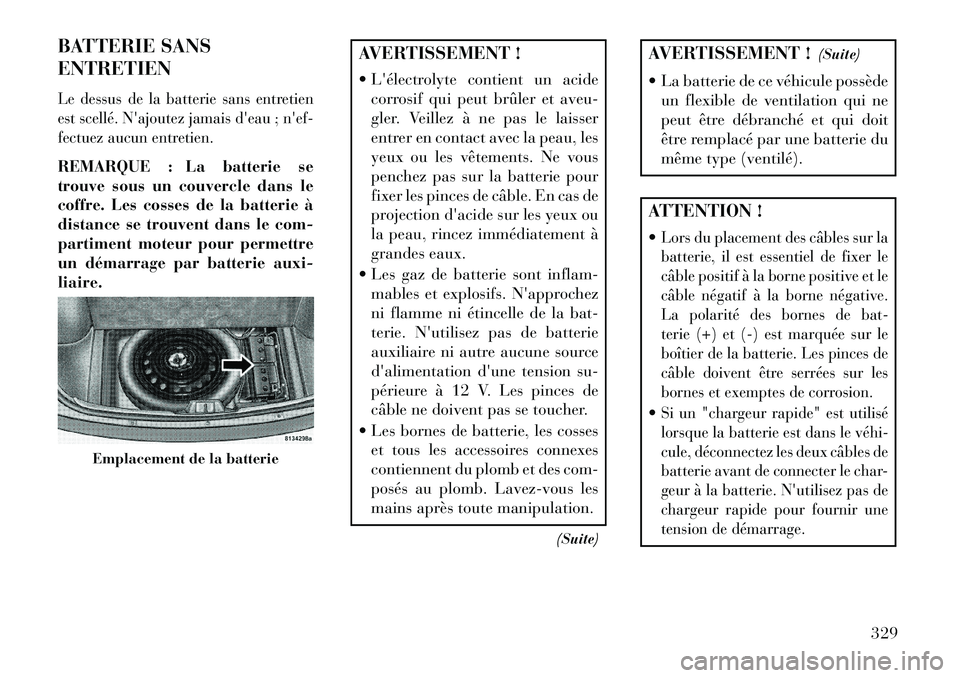

BATTERIE SANS
ENTRETIENLe dessus de la batterie sans entretien
est scellé. N'ajoutez jamais d'eau ; n'ef-
fectuez aucun entretien.REMARQUE : La batterie se
trouve sous un couvercle dans le
coffre. Les cosses de la batterie à
distance se trouvent dans le com-
partiment moteur pour permettre
un démarrage par batterie auxi-
liaire.
AVERTISSEMENT !
 L'électrolyte contient un acidecorrosif qui peut brûler et aveu-
gler. Veillez à ne pas le laisser
entrer en contact avec la peau, les
yeux ou les vêtements. Ne vous
penchez pas sur la batterie pour
fixer les pinces de câble. En cas de
projection d'acide sur les yeux ou
la peau, rincez immédiatement à
grandes eaux.
 Les gaz de batterie sont inflam- mables et explosifs. N'approchez
ni flamme ni étincelle de la bat-
terie. N'utilisez pas de batterie
auxiliaire ni autre aucune source
d'alimentation d'une tension su-
périeure à 12 V. Les pinces de
câble ne doivent pas se toucher.
 Les bornes de batterie, les cosses et tous les accessoires connexes
contiennent du plomb et des com-
posés au plomb. Lavez-vous les
mains après toute manipulation.
(Suite)
AVERTISSEMENT !(Suite)
 La batterie de ce véhicule possède un flexible de ventilation qui ne
peut être débranché et qui doit
être remplacé par une batterie du
même type (ventilé).ATTENTION !
Lors du placement des câbles sur la
batterie, il est essentiel de fixer le
câble positif à la borne positive et le
câble négatif à la borne négative.
La polarité des bornes de bat-
terie (+) et (-) est marquée sur le
boîtier de la batterie. Les pinces de
câble doivent être serrées sur les
bornes et exemptes de corrosion.Si un "chargeur rapide" est utilisé
lorsque la batterie est dans le véhi­
cule, déconnectez les deux câbles de
batterie avant de connecter le char-
geur à la batterie. N'utilisez pas de
chargeur rapide pour fournir une
tension de démarrage.
Emplacement de la batterie
329

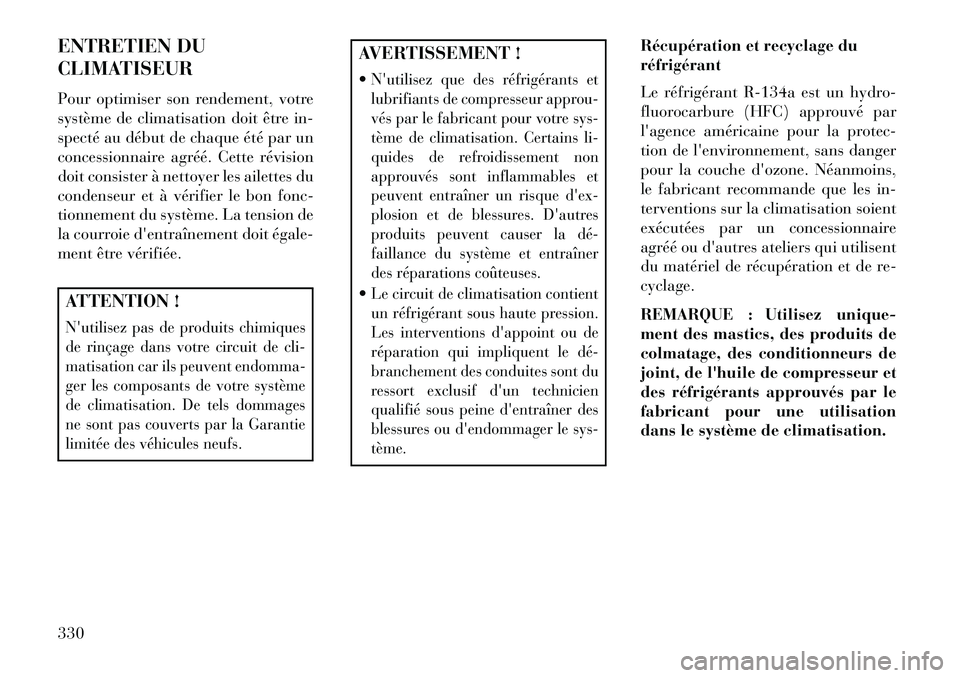

ENTRETIEN DU
CLIMATISEUR
Pour optimiser son rendement, votre
système de climatisation doit être in-
specté au début de chaque été par un
concessionnaire agréé. Cette révision
doit consister à nettoyer les ailettes du
condenseur et à vérifier le bon fonc-
tionnement du système. La tension de
la courroie d'entraînement doit égale­
ment être vérifiée.ATTENTION !N'utilisez pas de produits chimiques
de rinçage dans votre circuit de cli-
matisation car ils peuvent endomma-
ger les composants de votre système
de climatisation. De tels dommages
ne sont pas couverts par la Garantie
limitée des véhicules neufs.
AVERTISSEMENT !
N'utilisez que des réfrigérants et
lubrifiants de compresseur approu-
vés par le fabricant pour votre sys-
tème de climatisation. Certains li-
quides de refroidissement non
approuvés sont inflammables et
peuvent entraîner un risque d'ex-
plosion et de blessures. D'autres
produits peuvent causer la dé­
faillance du système et entraîner
des réparations coûteuses.Le circuit de climatisation contient
un réfrigérant sous haute pression.
Les interventions d'appoint ou de
réparation qui impliquent le dé­
branchement des conduites sont du
ressort exclusif d'un technicien
qualifié sous peine d'entraîner des
blessures ou d'endommager le sys-
tème.
Récupération et recyclage du
réfrigérant
Le réfrigérant R-134a est un hydro-
fluorocarbure (HFC) approuvé par
l'agence américaine pour la protec-
tion de l'environnement, sans danger
pour la couche d'ozone. Néanmoins,
le fabricant recommande que les in-
terventions sur la climatisation soient
exécutées par un concessionnaire
agréé ou d'autres ateliers qui utilisent
du matériel de récupération et de re-
cyclage.
REMARQUE : Utilisez unique-
ment des mastics, des produits de
colmatage, des conditionneurs de
joint, de l'huile de compresseur et
des réfrigérants approuvés par le
fabricant pour une utilisation
dans le système de climatisation.
330
