EinschaltenDie Ein/Aus-Taste (ON/OFF) drücken und los-
lassen. Im Menü für den Abstandstempomaten
auf dem Infodisplay wirdAdaptive Cruise
Ready (Abstandstempomat bereit) angezeigt.
Zum Ausschalten des Tempomaten die Taste
ON/OFF (Ein/Aus) erneut drücken. Jetzt schal-
tet sich das System ab und auf dem Info
Display wird Adaptive Cruise Control Off (Ab-
standstempomat aus) angezeigt.WARNHINWEISE!
Es ist gefährlich, den Abstandstempomaten
eingeschaltet zu lassen, wenn er nicht benutzt
wird. Das System kann versehentlich aktiviert
werden und die Geschwindigkeit stärker als
gewünscht erhöhen. Sie können die Kontrolle
über das Fahrzeug verlieren und eine Kolli-
sion verursachen. Daher das System immer
ausgeschaltet lassen, wenn es nicht benutzt
wird.
Einstellen einer gewünschten
Abstandstempomat-Geschwindigkeit
Wenn das Fahrzeug die gewünschte Ge-
schwindigkeit erreicht hat, die Taste SET -
drücken und loslassen. Auf dem Infodisplay
wird die eingestellte Geschwindigkeit ange-
zeigt. Den Fuß vom Gaspedal nehmen. Wenn Sie
dies nicht tun, kann das Fahrzeug eventuell
über die eingestellte Geschwindigkeit hinaus
beschleunigen. Falls dies eintritt:
•
Wird die Meldung DRIVER OVERRIDE
(Umgehung durch Fahrer) auf dem Infodis-
play angezeigt.
Adaptive Cruise Ready (Abstandstempomat
bereit)
ACC SET (Abstandstempomat eingestellt)
141

•Regelt das System nicht den Abstand zwi-
schen Ihrem und dem vorausfahrenden
Fahrzeug. Die Fahrzeuggeschwindigkeit
wird lediglich von der Stellung des Gaspe-
dals bestimmt.
AbbrechenDas System schaltet den Abstandstempoma-
ten ohne Löschung des Speichers ab, wenn
Sie:
•das Gaspedal leicht antippen.
• das Bremspedal drücken.
•
den Schalter CANCEL (Abbrechen) drücken.
•das Antiblockiersystem (ABS) auslösen.
•die Anhänger-Schlingerstabilisierung (TSC)
auslösen.
•das Getriebe in die Stellung NEUTRAL (Leer-
lauf) schalten.
•Sie das elektronische Stabilitätssystem/die
Antriebsschlupfregelung (ESC/TCS) aktivieren.
HINWEIS:Wenn der Abstandstempomat wiederaufge-
nommen wird oder bei abgeschaltetem ESC/
TCS eingestellt wird, wird das elektronische
Stabilitätssystem (ESC) automatisch wieder
aktiviert.
AbschaltenDas System schaltet sich ab und löscht die
gespeicherte Geschwindigkeitseinstellung,
wenn:
• Sie die Taste ON/OFF (Ein/Aus) drücken.
• Sie die Zündung ausschalten.
• Sie den Allradantrieb mit Geländeunterset-
zung einschalten.
Wiederaufnahme der
Geschwindigkeit
Die Taste RES +drücken und loslassen. Dann
den Fuß vom Gaspedal nehmen. Auf dem
Infodisplay wird die zuletzt eingestellte Ge-
schwindigkeit angezeigt.
HINWEIS:
Der Abstandstempomat kann bei mindes-
tens 30 km/h (18 mph) wiederaufgenommen
werden.
Manuelle Umgehung durch Fahrer
Aufhebung des Abstandstempomaten
142

WARNHINWEISE!
Die Wiederaufnahmefunktion sollte nur ver-
wendet werden, wenn Verkehr und Straßen-
bedingungen dies zulassen. Die Wiederauf-
nahme einer für den herrschenden
Straßenverkehr zu hohen oder zu niedrigen
voreingestellten Geschwindigkeit kann zur
Folge haben, dass das Fahrzeug abrupt be-
schleunigt oder bremst und dadurch die Si-
cherheit gefährdet wird. Wenn Sie diese
Warn- und Sicherheitshinweise nicht beach-
ten, kann dies eine Kollision und lebensge-
fährliche oder schwere Verletzungen zur
Folge haben.
Ändern der eingestellten
Geschwindigkeit
Wenn der Abstandstempomat eingeschaltet
ist, können Sie durch Drücken und Halten der
Taste RES+die eingestellte Geschwindigkeit
erhöhen (RES/ACCEL). Die Erhöhung der ein-
gestellten Geschwindigkeit wird auf dem Info-
display angezeigt: Durch ununterbrochenes Drücken der Taste im
US-Modus steigt die eingestellte Geschwindig-
keit schrittweise um je 8 km/h (5 mph). Im
metrischen Modus steigt die eingestellte Ge-
schwindigkeit schrittweise um je 10 km/h
(6 mph).
Eine einmalige Betätigung der Taste RES
+
erhöht die Geschwindigkeit im US-Modus um
etwa 1,6 km/h (1 mph). Bei jedem weiteren
Drücken der Taste wird die Geschwindigkeit
um 1,6 km/h (1 mph) erhöht. Eine einmalige
Betätigung der Taste RES +erhöht die Ge-
schwindigkeit im metrischen Modus um etwa
1,0 km/h (0,6 mph). Bei jedem weiteren Drü-
cken der Taste wird die Geschwindigkeit um
1,0 km/h (0,6 mph) erhöht.
Wenn der Abstandstempomat eingeschaltet
ist, kann die eingestellte Geschwindigkeit
durch Drücken und Halten der Taste SET -
verringert werden.
Durch Gedrückthalten der Taste im US-Modus
verringert sich die eingestellte Geschwindig-
keit schrittweise um je 8 km/h (5 mph). Durch Gedrückthalten der Taste im metrischen
Modus verringert sich die eingestellte Ge-
schwindigkeit schrittweise um je 10 km/h
(6 mph).
Durch Gedrückthalten der Taste SET
-im US-
Modus verringert sich die eingestellte Ge-
schwindigkeit schrittweise um je 1,6 km/h
(1,0 mph). Bei jedem weiteren Drücken der
Taste wird die Geschwindigkeit um 1,6 km/h
(1,0 mph) verringert.
Durch einmaliges Drücken der Taste SET -im
metrischen Modus verringert sich die einge-
stellte Geschwindigkeit schrittweise um je
1,0 km/h (0,6 mph). Bei jedem weiteren Drü-
cken der Taste wird die Geschwindigkeit um
1,0 km/h (0,6 mph) verringert.
HINWEIS:
• Wenn Sie mit der Taste SET - die Abbrem-
sung des Fahrzeugs veranlassen und die
Bremswirkung des Motors nicht aus-
reicht, um die Geschwindigkeit auf den
eingestellten Wert zu senken, wird das
Fahrzeug automatisch mithilfe der
Bremsanlage verzögert.
143

•Der Abstandstempomat kann nur maxi-
mal 25 % der Bremsleistung abrufen, so-
dass das Fahrzeug nicht vollständig zum
Stillstand gebracht wird.
• Der Abstandstempomat sorgt bei
Bergauf- und Bergabfahrt für die Beibe-
haltung der eingestellten Geschwindig-
keit. Eine leichte Geschwindigkeitsände-
rung bei leichten Steigungen ist normal.
Darüber hinaus kann bei Bergauf- und
Bergabfahrt das Getriebe herunterschal-
ten. Dies ist ein normaler Vorgang und
erforderlich, um die eingestellte Ge-
schwindigkeit zu halten.
Den Folgeabstand für den
Abstandstempomaten einstellen
Der spezifizierte Folgeabstand kann durch Än-
derung des Abstands zwischen 3 (lang), 2
(mittel) und 1 (kurz) festgelegt werden. Anhand
der Abstandseinstellung und der Fahrzeugge-
schwindigkeit berechnet und definiert der Ab-
standstempomat den Abstand zum vorausfah-
renden Fahrzeug. Diese Abstandseinstellung
wird auf dem Infodisplay (EVIC) angezeigt. Um die Abstandseinstellung zu ändern, die
Taste
Abstand drücken und loslassen. Bei
jedem Drücken der Taste wird die Abstandsein-
stellung zwischen lang, mittel und kurz umge-
schaltet.
Wenn kein Fahrzeug vorausfährt, hält das Fahr-
zeug die eingestellte Geschwindigkeit. Wenn
auf derselben Fahrspur ein langsameres Fahr-
zeug erkannt wird, erscheint auf dem Infodis-
play das Fahrzeug erkannt-Symbol und das
System passt unabhängig von der eingestell-
ten Geschwindigkeit die Fahrzeuggeschwin-
digkeit automatisch so an, dass der einge-
stellte Abstand beibehalten wird.
Abstandseinstellung 3
Abstandseinstellung 2
Abstandseinstellung 1
144

Anschließend behält das Fahrzeug den einge-
stellten Abstand bei, bis:
•Das vorausfahrende Fahrzeug über die ein-
gestellte Geschwindigkeit hinaus beschleu-
nigt.
• Das vorausfahrende Fahrzeug die Spur
wechselt oder den Erkennungsbereich des
Sensors verlässt.
• Das vorausfahrende Fahrzeug bis auf eine
Geschwindigkeit von unter 24 km/h verzö-
gert und sich das System selbst abschaltet.
• Die Abstandseinstellung geändert wird.
• Das System sich abschaltet. (Siehe Informa-
tionen zur Aktivierung des Abstandstem-
pomaten.)
Die maximale, vom Abstandstempomat abruf-
bare Bremsleistung ist begrenzt; allerdings
kann der Fahrer bei Bedarf die Bremsen jeder-
zeit manuell betätigten.
HINWEIS:
Jedes Mal, wenn der Abstandstempomat die
Bremsen betätigt, sprechen die Brems-
leuchten an. Wenn der Abstandstempomat berechnet, dass
seine maximale Bremsleistung nicht ausreicht,
um den eingestellten Abstand zu halten, wird
eine Abstandswarnung ausgegeben. Falls dies
eintritt, blinkt eine Textmeldung (BRAKE) auf
dem Infodisplay auf und ein Warnsignal ertönt,
während der Abstandstempomat mit der ihm
maximal zur Verfügung stehenden Bremsleis-
tung versucht, die Geschwindigkeit zu senken.
In diesem Fall sollten Sie umgehend die Brem-
sen betätigen, um einen sicheren Abstand zum
vorausfahrenden Fahrzeug zu halten.Menü des AbstandstempomatenAuf dem Infodisplay werden die aktuellen Sys-
temeinstellungen des Abstandstempomaten
angezeigt. Das Infodisplay sitzt im oberen Teil
des Kombiinstruments zwischen Tachometer
und Drehzahlmesser. Die angezeigten Informa-
tionen hängen vom Systemstatus des Abstand-
stempomaten ab.
Menütaste
Drücken Sie mehrmals die MENÜ-
Taste (auf dem Lenkrad), bis eine
der folgenden Meldungen auf dem
Infodisplay (EVIC) angezeigt wird:
Adaptive Cruise Control Off
(Abstandstempomat aus) Wenn der Abstandstempomat deaktiviertist, wird auf dem Display Adaptive Cruise
Control Off (Abstandstempomat aus) an-
gezeigt.
Adaptive Cruise Ready
(Abstandstempomat bereit) Wenn der Abstandstempomat aktiviert ist,die Fahrgeschwindigkeit aber noch nicht
Bremswarnsystem
145

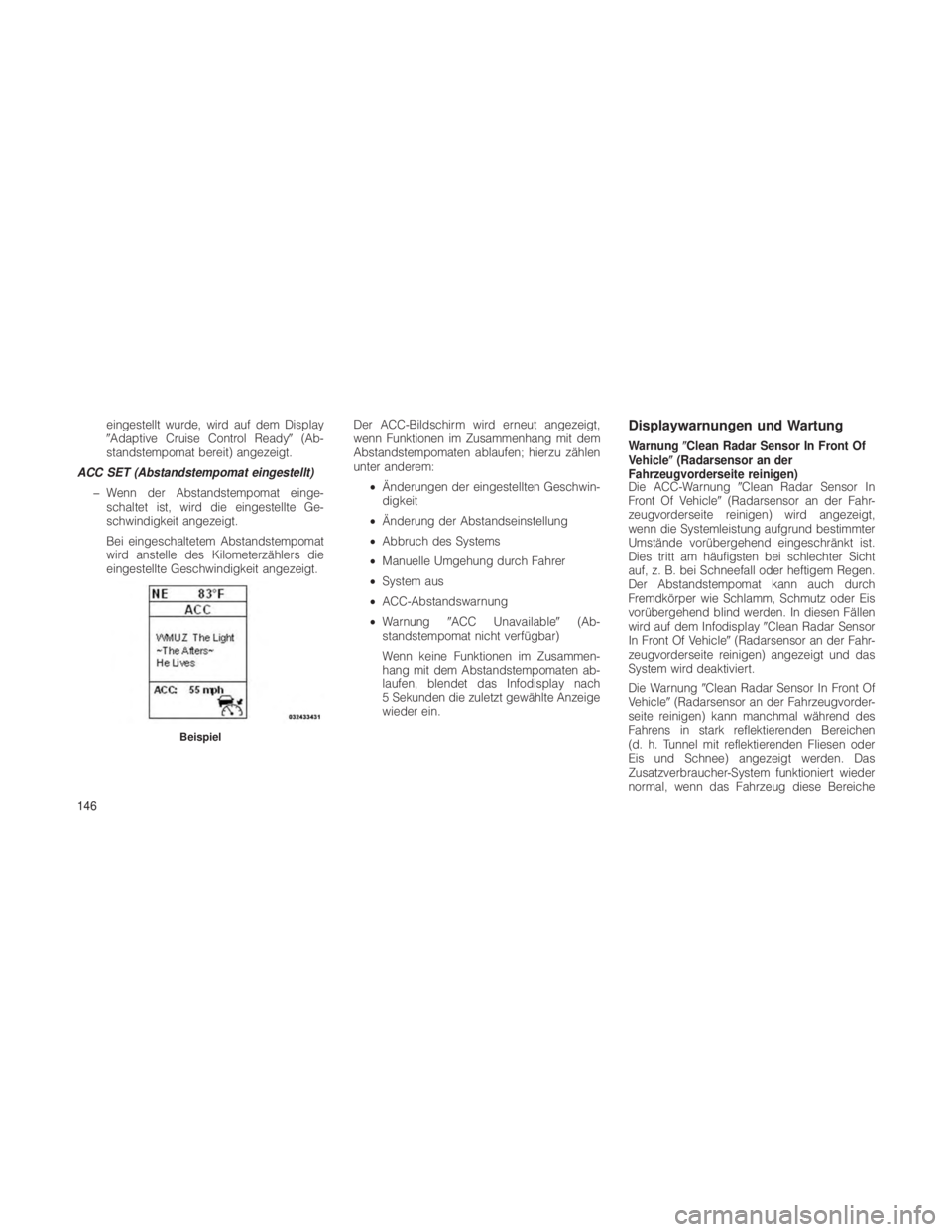

eingestellt wurde, wird auf dem Display
Adaptive Cruise Control Ready(Ab-
standstempomat bereit) angezeigt.
ACC SET (Abstandstempomat eingestellt) Wenn der Abstandstempomat einge-schaltet ist, wird die eingestellte Ge-
schwindigkeit angezeigt.
Bei eingeschaltetem Abstandstempomat
wird anstelle des Kilometerzählers die
eingestellte Geschwindigkeit angezeigt. Der ACC-Bildschirm wird erneut angezeigt,
wenn Funktionen im Zusammenhang mit dem
Abstandstempomaten ablaufen; hierzu zählen
unter anderem:
•Änderungen der eingestellten Geschwin-
digkeit
• Änderung der Abstandseinstellung
• Abbruch des Systems
• Manuelle Umgehung durch Fahrer
• System aus
• ACC-Abstandswarnung
• Warnung ACC Unavailable (Ab-
standstempomat nicht verfügbar)
Wenn keine Funktionen im Zusammen-
hang mit dem Abstandstempomaten ab-
laufen, blendet das Infodisplay nach
5 Sekunden die zuletzt gewählte Anzeige
wieder ein.Displaywarnungen und Wartung
Warnung Clean Radar Sensor In Front Of
Vehicle (Radarsensor an der
Fahrzeugvorderseite reinigen)
Die ACC-Warnung Clean Radar Sensor In
Front Of Vehicle (Radarsensor an der Fahr-
zeugvorderseite reinigen) wird angezeigt,
wenn die Systemleistung aufgrund bestimmter
Umstände vorübergehend eingeschränkt ist.
Dies tritt am häufigsten bei schlechter Sicht
auf, z. B. bei Schneefall oder heftigem Regen.
Der Abstandstempomat kann auch durch
Fremdkörper wie Schlamm, Schmutz oder Eis
vorübergehend blind werden. In diesen Fällen
wird auf dem Infodisplay Clean Radar Sensor
In Front Of Vehicle (Radarsensor an der Fahr-
zeugvorderseite reinigen) angezeigt und das
System wird deaktiviert.
Die Warnung Clean Radar Sensor In Front Of
Vehicle (Radarsensor an der Fahrzeugvorder-
seite reinigen) kann manchmal während des
Fahrens in stark reflektierenden Bereichen
(d. h. Tunnel mit reflektierenden Fliesen oder
Eis und Schnee) angezeigt werden. Das
Zusatzverbraucher-System funktioniert wieder
normal, wenn das Fahrzeug diese Bereiche
Beispiel
146

verlassen hat. In seltenen Fällen kann diese
Warnung vorübergehend auftreten, wenn das
Radar keine Fahrzeuge oder Objekte in seinem
Suchpfad verfolgt.
HINWEIS:
Wenn diese Warnung aktiviert ist, steht der
normale Tempomatmodus (feste Geschwin-
digkeit) weiterhin zur Verfügung. Weitere In-
formationen sieheNormaler Tempomatmo-
dus (feste Geschwindigkeit) in diesem
Kapitel.
Wenn Wetterbedingungen nicht als Ursache in
Frage kommen, sollte der Fahrer den Sensor überprüfen. Er muss eventuell gereinigt oder
von einem Fremdkörper befreit werden. Der
Sensor befindet sich in der Mitte des Fahr-
zeugs hinter dem unteren Kühlergrill.
Um die Funktionstüchtigkeit des Abstandstem-
pomaten zu gewährleisten, sind die folgenden
Punkte zu beachten:
•
Den Sensor immer sauber halten. Den Sen-
sorkopf mit einem weichen Lappen vorsich-
tig abwischen. Darauf achten, dass der Sen-
sorkopf nicht beschädigt wird.
• Entfernen Sie keine Schrauben vom Sensor.
Andernfalls kann es zu Funktionsstörungen
oder zum Ausfall des Abstandstempomaten
kommen. Außerdem muss der Sensor even-
tuell neu ausgerichtet werden.
• Wenn der Sensor aufgrund einer Kollision
beschädigt wurde, wenden Sie sich zwecks
Instandsetzung bitte an Ihren Vertragshänd-
ler.
• Befestigen oder montieren Sie kein Zubehör
in der Nähe des Sensors, auch keine durch-
sichtigen Materialien oder Kühlergrills aus dem Zubehörhandel. Andernfalls kann es zu
Funktionsstörungen oder dem Ausfall des
Systems kommen.
Wenn die Bedingungen, die zur Deaktivierung
des Systems geführt haben, nicht mehr vorlie-
gen, wechselt das System in den Zustand
Adaptive Cruise Control Off (Abstandstempo-
mat aus) und nimmt den Betrieb durch einfa-
che Reaktivierung wieder auf.
HINWEIS:
• Wenn die Warnung Clean Radar Sensor
In Front Of Vehicle (Radarsensor an der
Fahrzeugvorderseite reinigen) häufig auf-
tritt (z. B. mehr als einmal auf jeder Reise)
auch ohne Schnee, Regen, Schlamm oder
andere Behinderungen, lassen Sie den
Radarsensor in Ihrer Vertragswerkstatt
neu ausrichten.
• Es wird nicht empfohlen, einen Schnee-
pflug, einen Haubenschutz oder einen
Kühlergrill aus dem Zubehörhandel anzu-
bringen. Andernfalls kann der Sensor ver-
deckt und so die Funktion des Abstand-
stempomaten beeinträchtigt werden.
Warnung zum Reinigen des Radarsensors
147

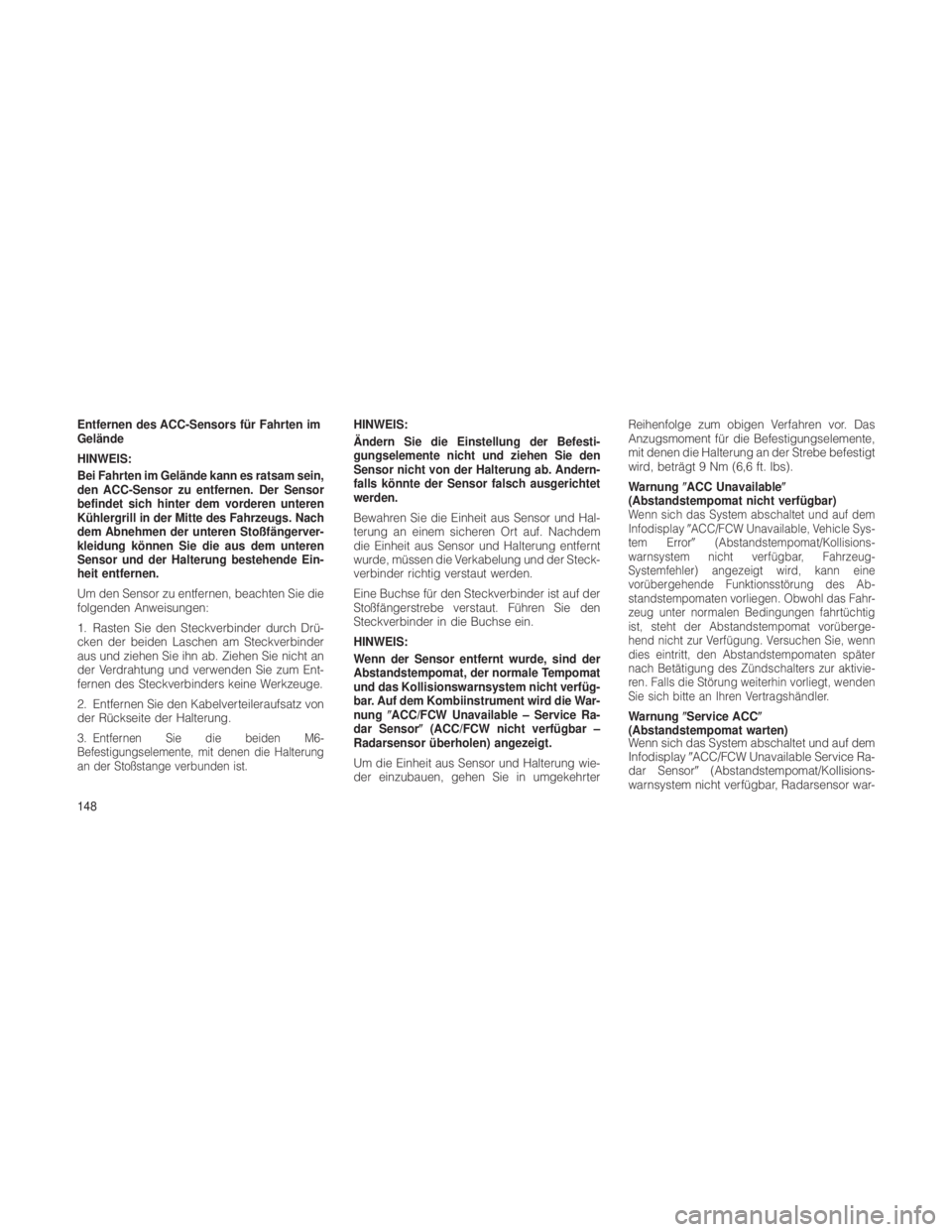

Entfernen des ACC-Sensors für Fahrten im
Gelände
HINWEIS:
Bei Fahrten im Gelände kann es ratsam sein,
den ACC-Sensor zu entfernen. Der Sensor
befindet sich hinter dem vorderen unteren
Kühlergrill in der Mitte des Fahrzeugs. Nach
dem Abnehmen der unteren Stoßfängerver-
kleidung können Sie die aus dem unteren
Sensor und der Halterung bestehende Ein-
heit entfernen.
Um den Sensor zu entfernen, beachten Sie die
folgenden Anweisungen:
1. Rasten Sie den Steckverbinder durch Drü-
cken der beiden Laschen am Steckverbinder
aus und ziehen Sie ihn ab. Ziehen Sie nicht an
der Verdrahtung und verwenden Sie zum Ent-
fernen des Steckverbinders keine Werkzeuge.
2. Entfernen Sie den Kabelverteileraufsatz von
der Rückseite der Halterung.
3.
Entfernen Sie die beiden M6-
Befestigungselemente, mit denen die Halterung
an der Stoßstange verbunden ist.
HINWEIS:
Ändern Sie die Einstellung der Befesti-
gungselemente nicht und ziehen Sie den
Sensor nicht von der Halterung ab. Andern-
falls könnte der Sensor falsch ausgerichtet
werden.
Bewahren Sie die Einheit aus Sensor und Hal-
terung an einem sicheren Ort auf. Nachdem
die Einheit aus Sensor und Halterung entfernt
wurde, müssen die Verkabelung und der Steck-
verbinder richtig verstaut werden.
Eine Buchse für den Steckverbinder ist auf der
Stoßfängerstrebe verstaut. Führen Sie den
Steckverbinder in die Buchse ein.
HINWEIS:
Wenn der Sensor entfernt wurde, sind der
Abstandstempomat, der normale Tempomat
und das Kollisionswarnsystem nicht verfüg-
bar. Auf dem Kombiinstrument wird die War-
nung ACC/FCW Unavailable – Service Ra-
dar Sensor (ACC/FCW nicht verfügbar –
Radarsensor überholen) angezeigt.
Um die Einheit aus Sensor und Halterung wie-
der einzubauen, gehen Sie in umgekehrter Reihenfolge zum obigen Verfahren vor. Das
Anzugsmoment für die Befestigungselemente,
mit denen die Halterung an der Strebe befestigt
wird, beträgt 9 Nm (6,6 ft. lbs).
Warnung
ACC Unavailable
(Abstandstempomat nicht verfügbar)
Wenn sich das System abschaltet und auf dem
Infodisplay ACC/FCW Unavailable, Vehicle Sys-
tem Error (Abstandstempomat/Kollisions-
warnsystem nicht verfügbar, Fahrzeug-
Systemfehler) angezeigt wird, kann eine
vorübergehende Funktionsstörung des Ab-
standstempomaten vorliegen. Obwohl das Fahr-
zeug unter normalen Bedingungen fahrtüchtig
ist, steht der Abstandstempomat vorüberge-
hend nicht zur Verfügung. Versuchen Sie, wenn
dies eintritt, den Abstandstempomaten später
nach Betätigung des Zündschalters zur aktivie-
ren. Falls die Störung weiterhin vorliegt, wenden
Sie sich bitte an Ihren Vertragshändler.
Warnung Service ACC
(Abstandstempomat warten)
Wenn sich das System abschaltet und auf dem
Infodisplay ACC/FCW Unavailable Service Ra-
dar Sensor (Abstandstempomat/Kollisions-
warnsystem nicht verfügbar, Radarsensor war-
148
