2012 FIAT FREEMONT Betriebsanleitung (in German)

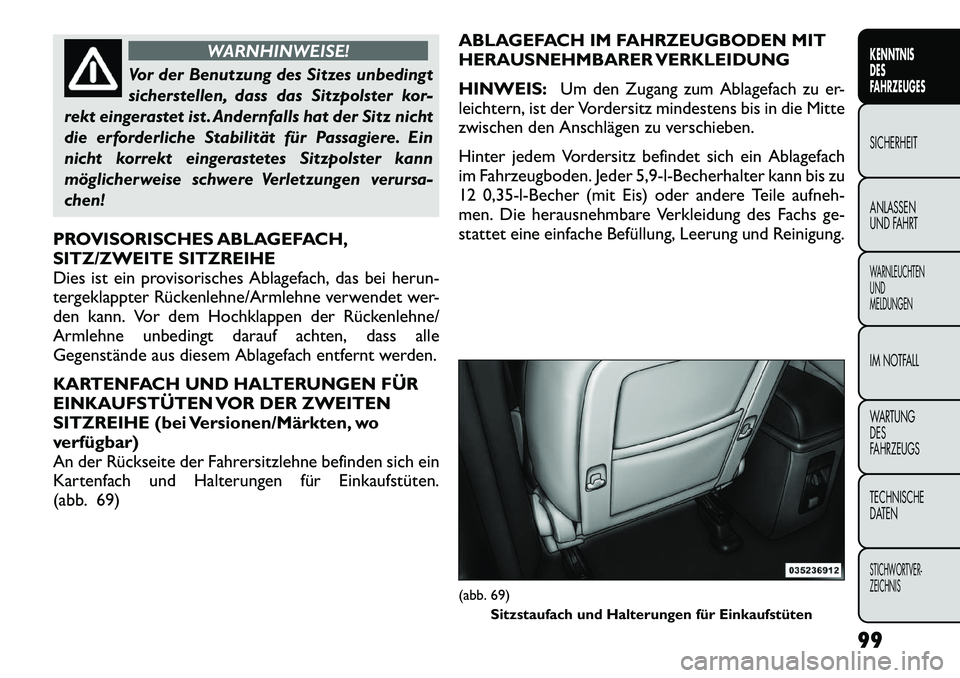

WARNHINWEISE!
Vor der Benutzung des Sitzes unbedingt
sicherstellen, dass das Sitzpolster kor-
rekt eingerastet ist . Andernfalls hat der Sitz nicht
die erforderliche Stabilität für Passagiere. Ein
nicht korrekt eingerastetes Sitzpolster kann
möglicherweise schwere Verletzungen verursa-
chen!
PROVISORISCHES ABLAGEFACH,
SITZ/ZWEITE SITZREIHE
Dies ist ein provisorisches Ablagefach, das bei herun-
tergeklappter Rückenlehne/Armlehne verwendet wer-
den kann. Vor dem Hochklappen der Rückenlehne/
Armlehne unbedingt darauf achten, dass alle
Gegenstände aus diesem Ablagefach entfernt werden.
KARTENFACH UND HALTERUNGEN FÜR
EINKAUFSTÜTEN VOR DER ZWEITEN
SITZREIHE (bei Versionen/Märkten, wo
verfügbar)
An der Rückseite der Fahrersitzlehne befinden sich ein
Kartenfach und Halterungen für Einkaufstüten.
(abb. 69) ABLAGEFACH IM FAHRZEUGBODEN MIT
HERAUSNEHMBARER VERKLEIDUNG HINWEIS:
Um den Zugang zum Ablagefach zu er-
leichtern, ist der Vordersitz mindestens bis in die Mitte
zwischen den Anschlägen zu verschieben.
Hinter jedem Vordersitz befindet sich ein Ablagefach
im Fahrzeugboden. Jeder 5,9-l-Becherhalter kann bis zu
12 0,35-l-Becher (mit Eis) oder andere Teile aufneh-
men. Die herausnehmbare Verkleidung des Fachs ge-
stattet eine einfache Befüllung, Leerung und Reinigung.
(abb. 69)
Sitzstaufach und Halterungen für Einkaufstüten
99
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

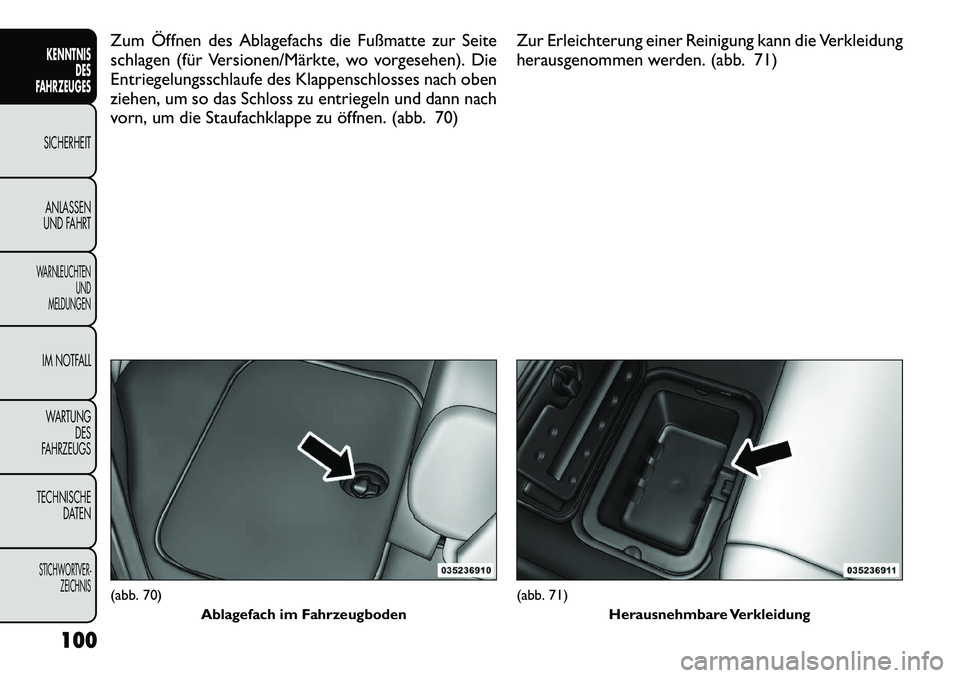

Zum Öffnen des Ablagefachs die Fußmatte zur Seite
schlagen (für Versionen/Märkte, wo vorgesehen). Die
Entriegelungsschlaufe des Klappenschlosses nach oben
ziehen, um so das Schloss zu entriegeln und dann nach
vorn, um die Staufachklappe zu öffnen. (abb. 70)Zur Erleichterung einer Reinigung kann die Verkleidung
herausgenommen werden. (abb. 71)(abb. 70)
Ablagefach im Fahrzeugboden
(abb. 71) Herausnehmbare Verkleidung
100
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

STECKDOSEN
In der Mittelkonsole unterhalb des Radios ist eine
12-V-Steckdose (13 Ampere) eingebaut. An dieser
Steckdose liegt Spannung an, wenn der Zündschalter in
den Stellungen ON/RUN (Ein) oder ACC (Zusatzver-
braucher) steht. (abb. 72)
Diese Steckdose fungiert auch als konventioneller Zi-
garettenanzünder.Um das Heizelement zu scho-
nen, den Zigarettenanzünder nicht in der Heiz-
stellung festhalten. Eine zweite 12-V-Steckdose (13 Ampere) befindet sich
innen im Ablagebereich der Mittelkonsole. Spannung
liegt an, wenn der Zündschalter in den Stellungen
ON/RUN (Ein), ACC (Zusatzverbraucher) oder
LOCK (Lenkradsperre) steht. (abb. 73)(abb. 72)
Vordere 12-V-Steckdose
(abb. 73)12-V-Steckdose der Mittelkonsole
101
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Eine dritte abgesicherte 12-V-Steckdose befindet sich
an der Rückseite der Mittelkonsole. An dieser Steck-
dose liegt Spannung an, wenn der Zündschalter in den
Stellungen LOCK (Zündschloss gesperrt), ON (Ein)
oder ACC (Zusatzverbraucher) steht. (abb. 74)Eine vierte abgesicherte 12-V-Steckdose befindet sich
an der linken hinteren Seitenverkleidung im Laderaum.
An dieser Steckdose liegt Spannung an, wenn der
Zündschalter in den Stellungen ON (Ein) oder ACC
(Zusatzverbraucher) steht. (abb. 75)(abb. 74)
12-V-Steckdose am Rücksitz
(abb. 75)Steckdose in der Heckladefläche
102
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

 Schließen Sie an den 12-Volt-Anschluss
nur Geräte mit einer Leistungsaufnahme
von max. 160 Watt (13 Ampere) an.Wenn
eine Leistungsaufnahme von 160 Watt (13 Am-
pere) überschritten wird, muss die Sicherung, die
das System absichert , ausgetauscht werden.
 Die Steckdose unten auf der Mittelkonsole und
die Steckdose an der Rückseite der Konsole haben
eine gemeinsame Sicherung.Wenn beide Steckdo-
sen gleichzeitig verwendet werden, darf der
Strombedarf bei 12 Volt insgesamt 160 Watt
(13 Ampere) nicht überschreiten.
 Steckdosen sind nur für die Stecker der Zusatz-
verbraucher gedacht . Stecken Sie keine anderen
Gegenstände in die Steckdosen, da dies die Steck-
dosen beschädigt und die Sicherung durchbrennt .
Missbräuchliche Verwendung der Steckdose kann
Schäden verursachen, die nicht unter die be-
grenzte Gewährleistung für Neufahrzeuge fallen.
(abb. 76)
(abb. 76) Steckdosensicherungen
1 – F103 20 A Gelb, Steckdose Ablagebereich Mittelkon-
sole und Steckdose Rückseite Mittelkonsole
2 – F102 20 A Gelb, Zigarettenanzünder Instrumententa-
fel und Steckdose Ladefläche hinten links
103
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

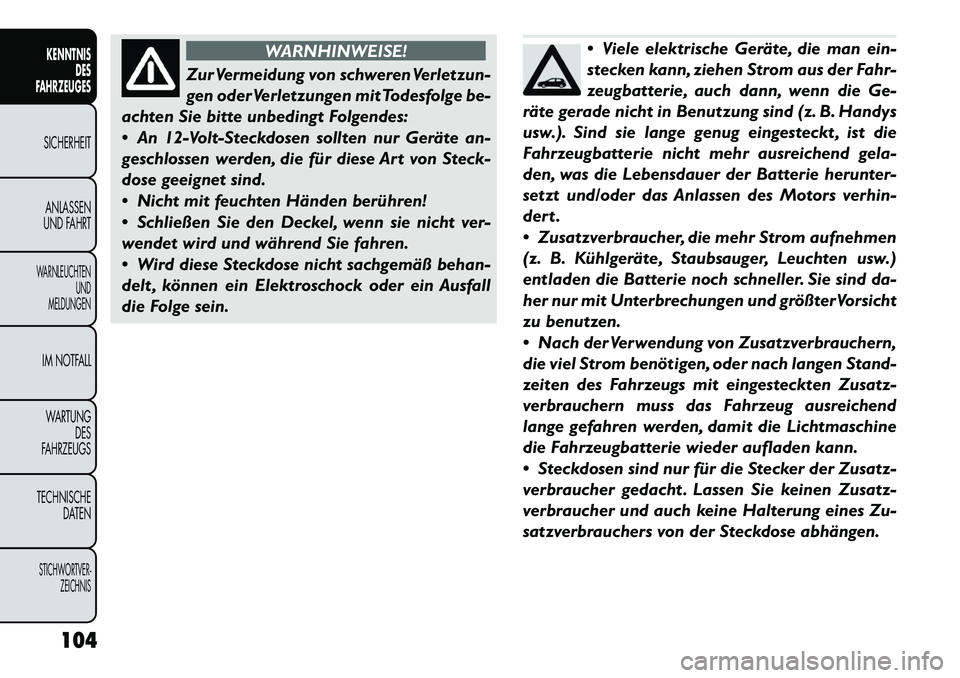

WARNHINWEISE!
Zur Vermeidung von schweren Verletzun-
gen oder Verletzungen mit Todesfolge be-
achten Sie bitte unbedingt Folgendes:
 An 12-Volt-Steckdosen sollten nur Geräte an-
geschlossen werden, die für diese Art von Steck-
dose geeignet sind.
 Nicht mit feuchten Händen berühren!
 Schließen Sie den Deckel, wenn sie nicht ver-
wendet wird und während Sie fahren.
 Wird diese Steckdose nicht sachgemäß behan-
delt , können ein Elektroschock oder ein Ausfall
die Folge sein.
 Viele elektrische Geräte, die man ein-
stecken kann, ziehen Strom aus der Fahr-
zeugbatterie, auch dann, wenn die Ge-
räte gerade nicht in Benutzung sind (z. B. Handys
usw.). Sind sie lange genug eingesteckt , ist die
Fahrzeugbatterie nicht mehr ausreichend gela-
den, was die Lebensdauer der Batterie herunter-
setzt und/oder das Anlassen des Motors verhin-
dert .
 Zusatzverbraucher, die mehr Strom aufnehmen
(z. B. Kühlgeräte, Staubsauger, Leuchten usw.)
entladen die Batterie noch schneller. Sie sind da-
her nur mit Unterbrechungen und größterVorsicht
zu benutzen.
 Nach der Verwendung von Zusatzverbrauchern,
die viel Strom benötigen, oder nach langen Stand-
zeiten des Fahrzeugs mit eingesteckten Zusatz-
verbrauchern muss das Fahrzeug ausreichend
lange gefahren werden, damit die Lichtmaschine
die Fahrzeugbatterie wieder aufladen kann.
 Steckdosen sind nur für die Stecker der Zusatz-
verbraucher gedacht . Lassen Sie keinen Zusatz-
verbraucher und auch keine Halterung eines Zu-
satzverbrauchers von der Steckdose abhängen.
104
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

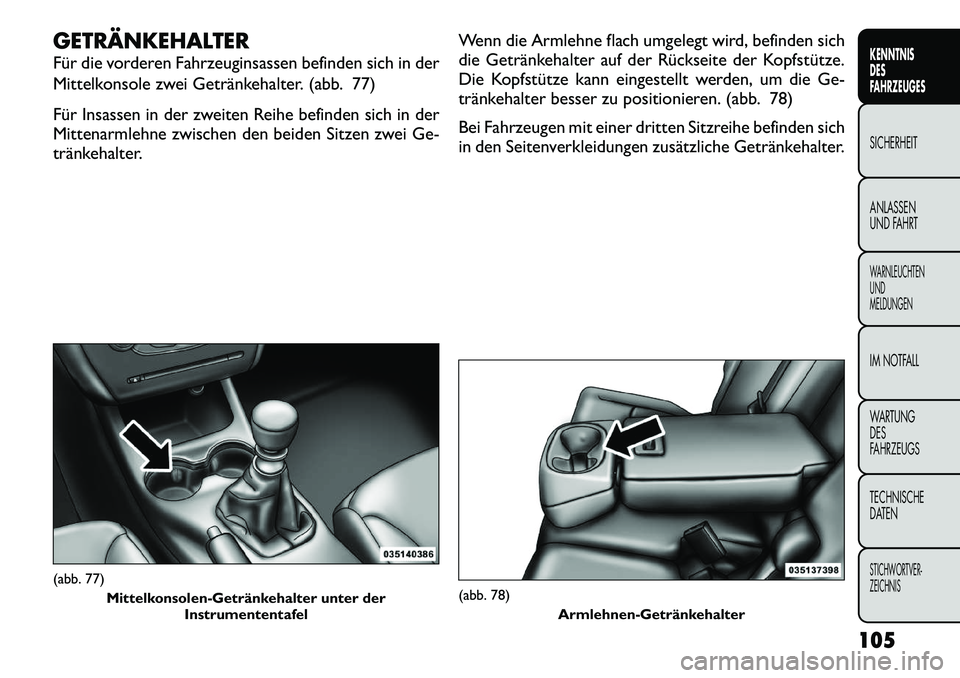

GETRÄNKEHALTER
Für die vorderen Fahrzeuginsassen befinden sich in der
Mittelkonsole zwei Getränkehalter. (abb. 77)
Für Insassen in der zweiten Reihe befinden sich in der
Mittenarmlehne zwischen den beiden Sitzen zwei Ge-
tränkehalter.Wenn die Armlehne flach umgelegt wird, befinden sich
die Getränkehalter auf der Rückseite der Kopfstütze.
Die Kopfstütze kann eingestellt werden, um die Ge-
tränkehalter besser zu positionieren. (abb. 78)
Bei Fahrzeugen mit einer dritten Sitzreihe befinden sich
in den Seitenverkleidungen zusätzliche Getränkehalter.(abb. 77)
Mittelkonsolen-Getränkehalter unter der Instrumententafel
(abb. 78)
Armlehnen-Getränkehalter
105
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

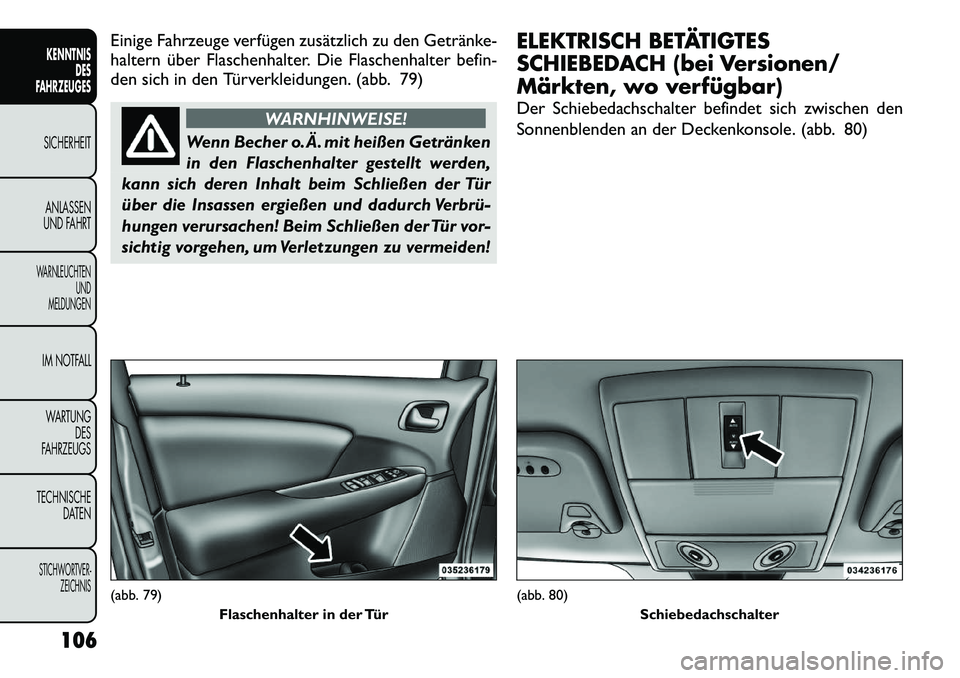

Einige Fahrzeuge verfügen zusätzlich zu den Getränke-
haltern über Flaschenhalter. Die Flaschenhalter befin-
den sich in den Türverkleidungen. (abb. 79)
WARNHINWEISE!
Wenn Becher o.Ä. mit heißen Getränken
in den Flaschenhalter gestellt werden,
kann sich deren Inhalt beim Schließen der Tür
über die Insassen ergießen und dadurch Verbrü­
hungen verursachen! Beim Schließen der Tür vor-
sichtig vorgehen, um Verletzungen zu vermeiden! ELEKTRISCH BETÄTIGTES
SCHIEBEDACH (bei Versionen/
Märkten, wo verfügbar)
Der Schiebedachschalter befindet sich zwischen den
Sonnenblenden an der Deckenkonsole. (abb. 80)
(abb. 79)
Flaschenhalter in der Tür
(abb. 80) Schiebedachschalter
