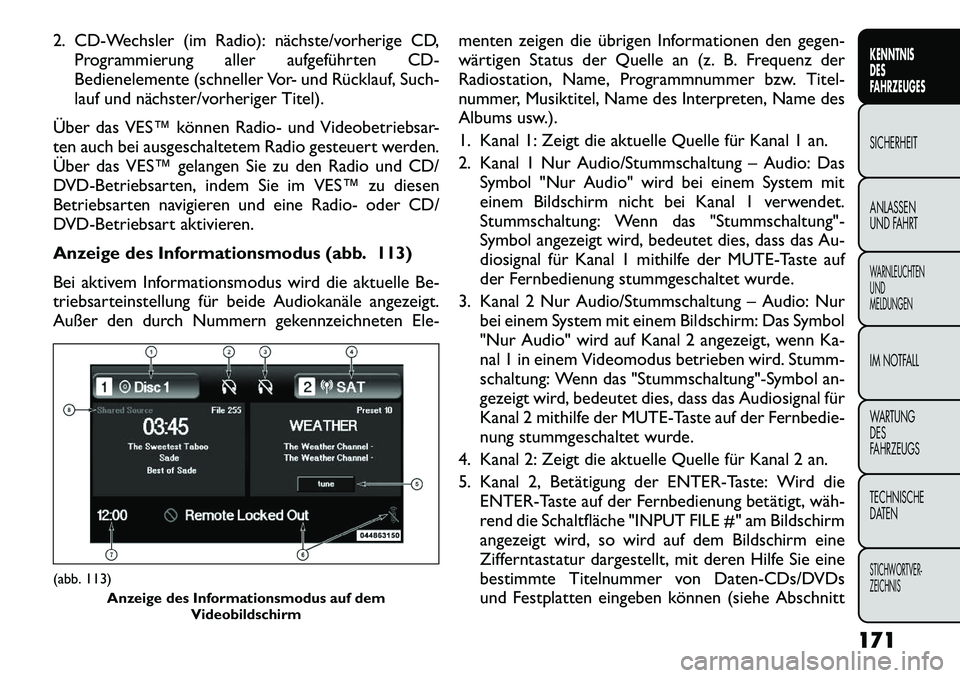

2012 FIAT FREEMONT Betriebsanleitung (in German)

2. CD-Wechsler (im Radio): nächste/vorherige CD,Programmierung aller aufgeführten CD-
Bedienelemente (schneller Vor- und Rücklauf, Such-
lauf und nächster/vorheriger Titel).
Über das VES™ können Radio- und Videobetriebsar-
ten auch bei ausgeschaltetem Radio gesteuert werden.
Über das VES™ gelangen Sie zu den Radio und CD/
DVD-Betriebsarten, indem Sie im VES™ zu diesen
Betriebsarten navigieren und eine Radio- oder CD/
DVD-Betriebsart aktivieren.
Anzeige des Informationsmodus (abb. 113)
Bei aktivem Informationsmodus wird die aktuelle Be-
triebsarteinstellung für beide Audiokanäle angezeigt.
Außer den durch Nummern gekennzeichneten Ele- menten zeigen die übrigen Informationen den gegen-
wärtigen Status der Quelle an (z. B. Frequenz der
Radiostation, Name, Programmnummer bzw. Titel-
nummer, Musiktitel, Name des Interpreten, Name des
Albums usw.).
1. Kanal 1: Zeigt die aktuelle Quelle für Kanal 1 an.
2. Kanal 1 Nur Audio/Stummschaltung – Audio: Das
Symbol "Nur Audio" wird bei einem System mit
einem Bildschirm nicht bei Kanal 1 verwendet.
Stummschaltung: Wenn das "Stummschaltung"-
Symbol angezeigt wird, bedeutet dies, dass das Au-
diosignal für Kanal 1 mithilfe der MUTE-Taste auf
der Fernbedienung stummgeschaltet wurde.
3. Kanal 2 Nur Audio/Stummschaltung – Audio: Nur bei einem System mit einem Bildschirm: Das Symbol
"Nur Audio" wird auf Kanal 2 angezeigt, wenn Ka-
nal 1 in einem Videomodus betrieben wird. Stumm-
schaltung: Wenn das "Stummschaltung"-Symbol an-
gezeigt wird, bedeutet dies, dass das Audiosignal für
Kanal 2 mithilfe der MUTE-Taste auf der Fernbedie-
nung stummgeschaltet wurde.
4. Kanal 2: Zeigt die aktuelle Quelle für Kanal 2 an.
5. Kanal 2, Betätigung der ENTER-Taste: Wird die ENTER-Taste auf der Fernbedienung betätigt, wäh­
rend die Schaltfläche "INPUT FILE #" am Bildschirm
angezeigt wird, so wird auf dem Bildschirm eine
Zifferntastatur dargestellt, mit deren Hilfe Sie eine
bestimmte Titelnummer von Daten-CDs/DVDs
und Festplatten eingeben können (siehe Abschnitt(abb. 113) Anzeige des Informationsmodus auf dem Videobildschirm
171
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

"Zifferntastaturmenü" dieser Betriebsanleitung).
Weitere Betätigungsmöglichkeit der ENTER-Taste:
"INPUT TRK #" (Titelnummer eingeben) zur Ein-
gabe einer bestimmten Titelnummer bei Audio-
CDs/DVDs.
6. Fernbedienung gesperrt: Bei angezeigtem Symbol sind die Fernbedienungsfunktionen deaktiviert.
7. Uhr: Zeigt die Uhrzeit an.
8. Kanal 1, gemeinsam: Bei angezeigtem Symbol wird das Audiosignal für Kanal 1 gemeinsam mit Radio
genutzt und das Audiosignal wird über die Innen-
lautsprecher des Fahrzeugs wiedergegeben.
Betriebsarten-Auswahlmenü (abb. 114)
Bei der ersten Betätigung der MODE-Taste wird das
Betriebsarten-Auswahlmenü angezeigt (Abbil- dung 114). Die aktuelle Betriebsart ist stets die Stan-
dardauswahl. Mithilfe der Fernbedienung kann die Be-
triebsart für Kanal/Bildschirm 1 bzw. Kanal/
Bildschirm 2 geändert werden.
Navigieren Sie mithilfe der Navigationstasten (
▴, ▾, ▸,
◂ ) der Fernbedienung durch die verfügbaren Betriebs-
arten und drücken Sie dann zur Auswahl einer Be-
triebsart die ENTER-Taste auf der Fernbedienung. Al-
ternativ dazu können Sie durch wiederholtes Drücken
der MODE-Taste die Betriebsart so lange ändern, bis
die gewünschte Betriebsart markiert ist. Drücken Sie
dann zur Auswahl der Betriebsart die ENTER-Taste auf
der Fernbedienung.
Wenn bei einem System mit einem Bildschirm ein
Videomodus (z. B. DVD-Video, Aux-Video usw.) aktiv
ist und mithilfe des Kanalwahlschalters der Fernbedie-
nung der Kanal/Bildschirm 1 ausgewählt wurde, können
Sie mit der ersten Betätigung der MODE-Taste auf der
Fernbedienung das Betriebsarten-Auswahlmenüanzeigen.
Zifferntastaturmenü (abb. 115)
Wenn die Anzeige für Kanal 1 oder Kanal 2 eine Taste
für eine direkte Aktion enthält, können Sie durch
Drücken der ENTER-Taste auf der Fernbedienung ein
Zifferntastaturmenü (siehe Abbildung 115, Kanal 1)
aktivieren. Dieser Bildschirm erleichtert die Eingabe
einer bestimmten Tunerfrequenz, eines bestimmten
(abb. 114)
Betriebsarten-Auswahlmenü
172
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Satellitenkanals bzw. einer bestimmten Titelnummer.
So geben Sie die gewünschte Ziffer ein:
1. Navigieren Sie mithilfe der Navigationstasten (▴, ▾,
▸ ,◂ ) der Fernbedienung zur gewünschten Stelle.
2. Nachdem die Stelle markiert ist, drücken Sie die ENTER-Taste auf der Fernbedienung, um die Stelle
auszuwählen. Wiederholen Sie diese Schritte, bis
alle Ziffern eingegeben sind.
3. Um die letzte Ziffer zu löschen, navigieren Sie zur "Del"-Schaltfläche und drücken Sie anschließend die
ENTER-Taste auf der Fernbedienung.
4. Nachdem alle Ziffern eingegeben sind, navigieren Sie zur "Go"-Taste und drücken Sie anschließend die
ENTER-Taste auf der Fernbedienung. Disc-Menü (abb. 116)
Wenn Sie während der Wiedergabe einer Audio-CD
oder Daten-CD die Menütaste auf der Fernbedienung
drücken, wird eine Liste aller Befehle angezeigt, mit
denen Sie die Wiedergabe der CD steuern können.
Mithilfe der Optionen können Sie die Wiedergabe im
Modus SCAN (Suchlauf ) bzw. RANDOM (Zufallswie-
dergabe) aktivieren bzw. beenden.(abb. 115)
Zifferntastaturmenü
(abb. 116) Disc-Menü für CDs
173
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Anzeige-Einstellungen (abb. 117)
Bei der Wiedergabe einer Videoquelle (Video-DVD auf
"Wiedergabe", Aux-Video usw.) können Sie durch Drü­
cken der SETUP-Taste auf der Fernbedienung das Menü
für die Displayeinstellungen aufrufen. Diese Einstellun-
gen steuern die Wiedergabe von Videos auf dem Bild-
schirm. Die Werks-Standardeinstellungen sind bereits
auf die optimale Wiedergabequalität ausgelegt. Des-
halb gibt es unter normalen Umständen keinen Grund,
diese Einstellungen zu ändern.
Um die Einstellungen zu ändern, drücken Sie die Navi-
gationstasten auf der Fernbedienung (▴, ▾), um ein
Element auszuwählen. Drücken Sie dann die Navigati-
onstasten auf der Fernbedienung ( ▴,▾ ), um den Wert
für das momentan ausgewählte Element zu ändern. Um
alle Werte auf die ursprünglichen Einstellungen zurück­
zusetzen, wählen Sie die Menüoption "Standardeinstel- lungen" aus und drücken Sie die ENTER-Taste auf der
Fernbedienung.
Die DVD-Eigenschaften steuern die Einstellungen des
externen DVD-Players (bei Versionen/Märkten, wo
verfügbar) hinsichtlich der im externen DVD-Player
wiedergegebenen DVD.
Audiowiedergabe bei geschlossenem Bildschirm
So können Sie bei geschlossenem Bildschirm nur den
Audioteil des Kanals wiedergeben:
 Stellen Sie das Audiosignal auf die gewünschte Quelle
und den gewünschten Kanal ein.
 Schließen Sie den Videobildschirm.
 Um den aktuellen Audiomodus zu ändern, drücken Sie die MODE-Taste auf der Fernbedienung. Dadurch
wird automatisch der nächste verfügbare Audiomo-
dus ausgewählt, ohne dass Sie dazu das
Betriebsarten-Auswahlmenü aufrufen müssen.
 Wenn der Bildschirm wieder geöffnet ist, wird der Videobildschirm automatisch wieder eingeschaltet
und zeigt das entsprechende Displaymenü bzw. Me-
dium an.
Falls der Bildschirm geschlossen und kein Audiosignal
zu hören ist, überprüfen Sie, ob die Kopfhörer einge-
schaltet sind (die "Ein"-Anzeige leuchtet) und der
Kopfhörer-Wahlschalter auf den gewünschten Kanal
eingestellt ist. Wenn die Kopfhörer eingeschaltet sind,
drücken Sie die Ein/Aus-Taste auf der Fernbedienung,(abb. 117) Display-Einstellungen für den Videobildschirm
174
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

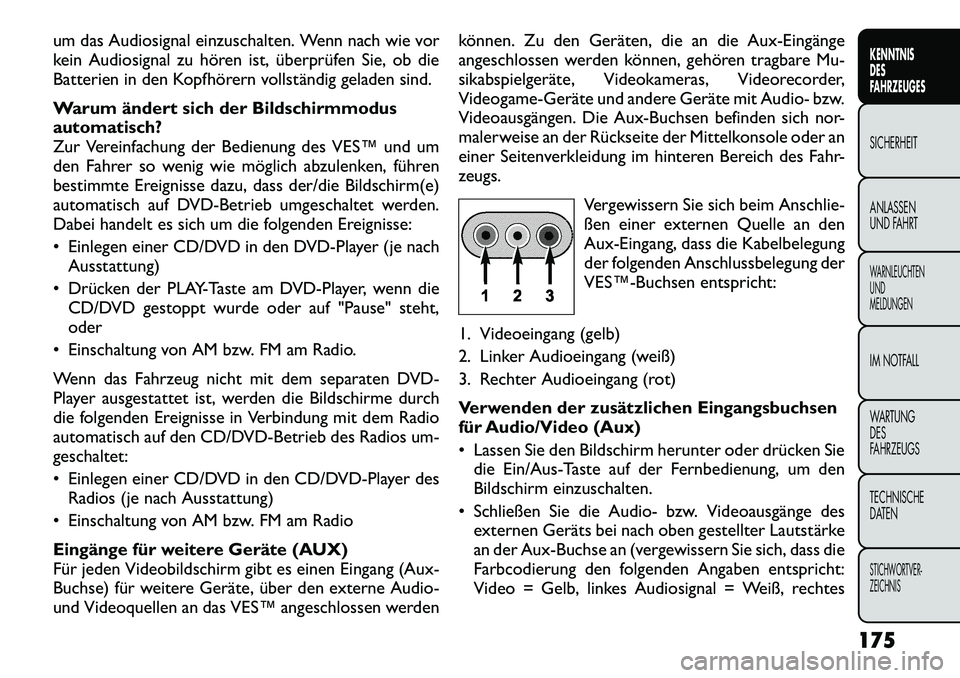

um das Audiosignal einzuschalten. Wenn nach wie vor
kein Audiosignal zu hören ist, überprüfen Sie, ob die
Batterien in den Kopfhörern vollständig geladen sind.
Warum ändert sich der Bildschirmmodus
automatisch?
Zur Vereinfachung der Bedienung des VES™ und um
den Fahrer so wenig wie möglich abzulenken, führen
bestimmte Ereignisse dazu, dass der/die Bildschirm(e)
automatisch auf DVD-Betrieb umgeschaltet werden.
Dabei handelt es sich um die folgenden Ereignisse:
 Einlegen einer CD/DVD in den DVD-Player (je nachAusstattung)
 Drücken der PLAY-Taste am DVD-Player, wenn die CD/DVD gestoppt wurde oder auf "Pause" steht, oder
 Einschaltung von AM bzw. FM am Radio.
Wenn das Fahrzeug nicht mit dem separaten DVD-
Player ausgestattet ist, werden die Bildschirme durch
die folgenden Ereignisse in Verbindung mit dem Radio
automatisch auf den CD/DVD-Betrieb des Radios um-
geschaltet:
 Einlegen einer CD/DVD in den CD/DVD-Player des Radios (je nach Ausstattung)
 Einschaltung von AM bzw. FM am Radio
Eingänge für weitere Geräte (AUX)
Für jeden Videobildschirm gibt es einen Eingang (Aux-
Buchse) für weitere Geräte, über den externe Audio-
und Videoquellen an das VES™ angeschlossen werden können. Zu den Geräten, die an die Aux­Eingänge
angeschlossen werden können, gehören tragbare Mu-
sikabspielgeräte, Videokameras, Videorecorder,
Videogame­Geräte und andere Geräte mit Audio- bzw.
Videoausgängen. Die Aux-Buchsen befinden sich nor-
malerweise an der Rückseite der Mittelkonsole oder an
einer Seitenverkleidung im hinteren Bereich des Fahr-zeugs.
Vergewissern Sie sich beim Anschlie-
ßen einer externen Quelle an den
Aux-Eingang, dass die Kabelbelegung
der folgenden Anschlussbelegung der
VES™­Buchsen entspricht:
1. Videoeingang (gelb)
2. Linker Audioeingang (weiß)
3. Rechter Audioeingang (rot)
Verwenden der zusätzlichen Eingangsbuchsen
für Audio/Video (Aux)
 Lassen Sie den Bildschirm herunter oder drücken Sie die Ein/Aus-Taste auf der Fernbedienung, um den
Bildschirm einzuschalten.
 Schließen Sie die Audio- bzw. Videoausgänge des externen Geräts bei nach oben gestellter Lautstärke
an der Aux-Buchse an (vergewissern Sie sich, dass die
Farbcodierung den folgenden Angaben entspricht:
Video = Gelb, linkes Audiosignal = Weiß, rechtes
175KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Audiosignal = Rot). Navigieren Sie dann im Bild-
schirm des Betriebsarten-Auswahlmenüs zu
VES AUX1 oder VES AUX2.
 Zum Verlassen des AUX-Modus verwenden Sie die MODE-Taste auf der Fernbedienung (siehe die An-
weisungen im Abschnitt "Betriebsarten-
Auswahlmenü" in dieser Betriebsanleitung). iPod®/USB/MP3­STEUERUNG (bei
Versionen/Märkten, wo verfügbar)
Diese Funktion ermöglicht das Anschließen eines
iPod
®
oder eines externen USB­Geräts am USB-
Anschluss.
Die iPod®-Steuerung unterstützt Mini-, 4G-, Foto-,
Nano-, 5G iPod
®- und iPhone
®­Geräte. Einige iPod
®-
Softwareversionen unterstützen die iPod
®-Steuerung
möglicherweise nicht vollständig. Software-Updates
finden Sie auf der Apple-Website.
Weitere Informationen hierzu finden Sie in der Bedie-
nungsanleitung des Uconnect Touch™­Systems.
176
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

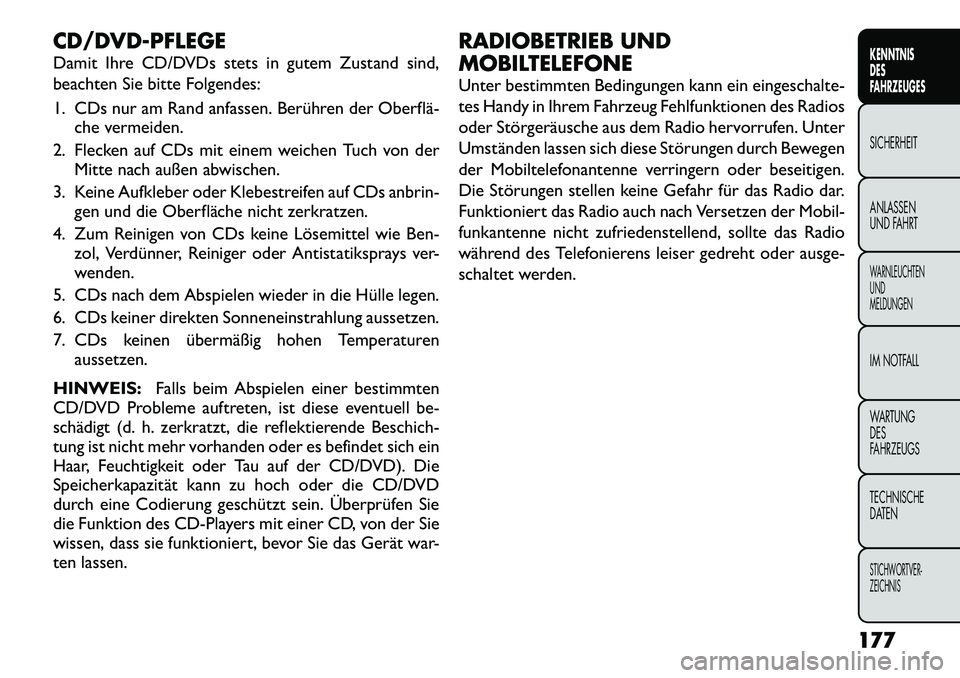

CD/DVD-PFLEGE
Damit Ihre CD/DVDs stets in gutem Zustand sind,
beachten Sie bitte Folgendes:
1. CDs nur am Rand anfassen. Berühren der Oberflä­che vermeiden.
2. Flecken auf CDs mit einem weichen Tuch von der Mitte nach außen abwischen.
3. Keine Aufkleber oder Klebestreifen auf CDs anbrin- gen und die Oberfläche nicht zerkratzen.
4. Zum Reinigen von CDs keine Lösemittel wie Ben- zol, Verdünner, Reiniger oder Antistatiksprays ver-
wenden.
5. CDs nach dem Abspielen wieder in die Hülle legen.
6. CDs keiner direkten Sonneneinstrahlung aussetzen.
7. CDs keinen übermäßig hohen Temperaturen aussetzen.
HINWEIS: Falls beim Abspielen einer bestimmten
CD/DVD Probleme auftreten, ist diese eventuell be-
schädigt (d. h. zerkratzt, die reflektierende Beschich-
tung ist nicht mehr vorhanden oder es befindet sich ein
Haar, Feuchtigkeit oder Tau auf der CD/DVD). Die
Speicherkapazität kann zu hoch oder die CD/DVD
durch eine Codierung geschützt sein. Überprüfen Sie
die Funktion des CD-Players mit einer CD, von der Sie
wissen, dass sie funktioniert, bevor Sie das Gerät war-
ten lassen. RADIOBETRIEB UND
MOBILTELEFONE
Unter bestimmten Bedingungen kann ein eingeschalte-
tes Handy in Ihrem Fahrzeug Fehlfunktionen des Radios
oder Störgeräusche aus dem Radio hervorrufen. Unter
Umständen lassen sich diese Störungen durch Bewegen
der Mobiltelefonantenne verringern oder beseitigen.
Die Störungen stellen keine Gefahr für das Radio dar.
Funktioniert das Radio auch nach Versetzen der Mobil-
funkantenne nicht zufriedenstellend, sollte das Radio
während des Telefonierens leiser gedreht oder ausge-
schaltet werden.
177
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

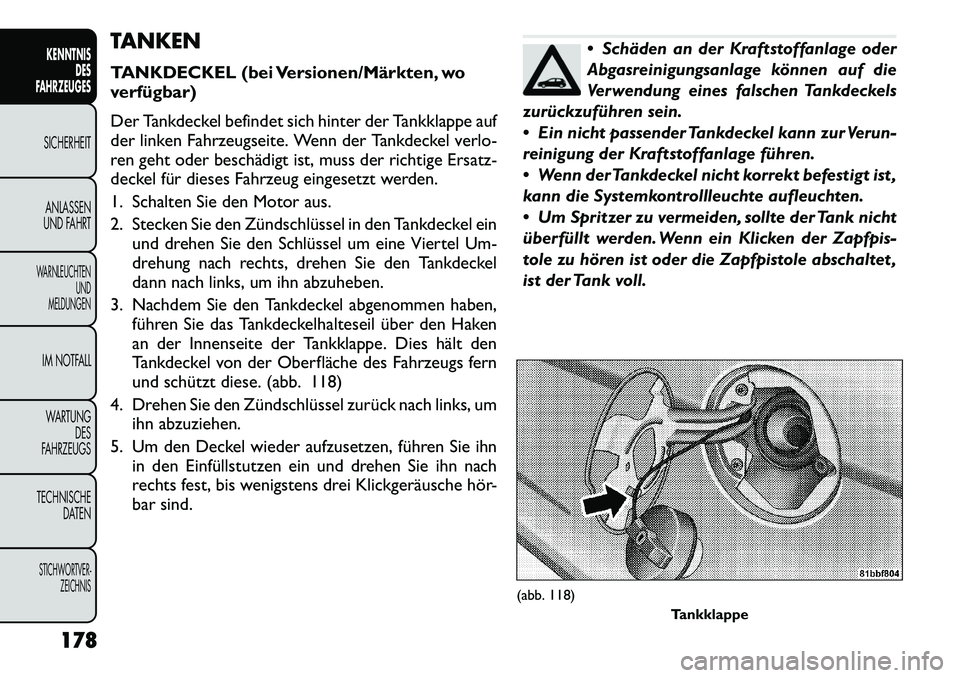

TANKEN
TANKDECKEL (bei Versionen/Märkten, wo
verfügbar)
Der Tankdeckel befindet sich hinter der Tankklappe auf
der linken Fahrzeugseite. Wenn der Tankdeckel verlo-
ren geht oder beschädigt ist, muss der richtige Ersatz-
deckel für dieses Fahrzeug eingesetzt werden.
1. Schalten Sie den Motor aus.
2. Stecken Sie den Zündschlüssel in den Tankdeckel einund drehen Sie den Schlüssel um eine Viertel Um-
drehung nach rechts, drehen Sie den Tankdeckel
dann nach links, um ihn abzuheben.
3. Nachdem Sie den Tankdeckel abgenommen haben, führen Sie das Tankdeckelhalteseil über den Haken
an der Innenseite der Tankklappe. Dies hält den
Tankdeckel von der Oberfläche des Fahrzeugs fern
und schützt diese. (abb. 118)
4. Drehen Sie den Zündschlüssel zurück nach links, um ihn abzuziehen.
5. Um den Deckel wieder aufzusetzen, führen Sie ihn in den Einfüllstutzen ein und drehen Sie ihn nach
rechts fest, bis wenigstens drei Klickgeräusche hör-
bar sind.
 Schäden an der Kraftstoffanlage oder
Abgasreinigungsanlage können auf die
Verwendung eines falschen Tankdeckels
zurückzuführen sein.
 Ein nicht passender Tankdeckel kann zur Verun-
reinigung der Kraftstoffanlage führen.
 Wenn der Tankdeckel nicht korrekt befestigt ist ,
kann die Systemkontrollleuchte aufleuchten.
 Um Spritzer zu vermeiden, sollte der Tank nicht
überfüllt werden. Wenn ein Klicken der Zapfpis-
tole zu hören ist oder die Zapfpistole abschaltet ,
ist der Tank voll.
(abb. 118) Tankklappe
178
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
