oder an der linken B­Säule angegeben ist, darf nicht
überschritten werden.
 Verteilen Sie Ladungsgegenstände stets gleichmäßig auf dem Gepäckraumboden. Platzieren Sie schwere
Gegenstände möglichst weit unten und vorn.
 Bringen Sie möglichst viel Ladung vor der Hinter- achse unter. Zu viel oder falsch platziertes Gewicht
über oder hinter der Hinterachse führt zu instabilem
Fahrverhalten des Fahrzeugs.
 Stapeln Sie Gepäck oder Ladung keinesfalls über die Oberkante der Rückbanklehne hinaus. Andernfalls
kann die Sicht beeinträchtigt oder ein Gegenstand
bei einem plötzlichen Halt oder einer Kollision nach
vorn geschleudert werden.
 Aus Sicherheitsgründen dürfen sich während der Fahrt keine Insassen im Gepäckraum befinden. Der Gepäckraum dient nur zur Beförderung von Lasten,
nicht von Insassen; diese müssen angeschnallt auf den
Sitzen fahren.
VERSCHIEBBARE LADERAUMABDECKUNG
(für Versionen/Märkte, wo verfügbar) –
MODELLE FÜR FÜNF INSASSEN HINWEIS: Die Gepäckraumabdeckung dient als
Sichtschutz, nicht zum Sichern von Gegenständen. Die
Abdeckung verhindert nicht das Verrutschen von Ge-
päck und schützt die Insassen nicht vor losem Gepäck.
Die herausnehmbare ausziehbare Abdeckung ist im
Gepäckraum hinter der Oberseite der Rücksitze befes-tigt.
Wenn die Abdeckung ausgezogen ist, verdeckt sie die
Sicht in den Gepäckraum. Die ausgezogene Abdeckung
wird in die Aussparungen in der Verkleidung nahe der
Heckklappe eingehängt.
Wird die Abdeckung nicht genutzt, wird sie faltenfrei in
das Gehäuse eingerollt. Zur Erweiterung des Gepäck-
raums kann die Abdeckung aus dem Fahrzeug heraus-
genommen werden.
Zum Einbauen die Abdeckung so in das Fahrzeug ein-
setzen, dass die flache Gehäuseseite nach oben zeigt.
Dann entweder den linken oder den rechten unter
Federlast stehenden Stift (an den Enden des Abde-
ckungsgehäuses) in den linken Befestigungspunkt oder(abb. 94) Gepäcksicherungen
123
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

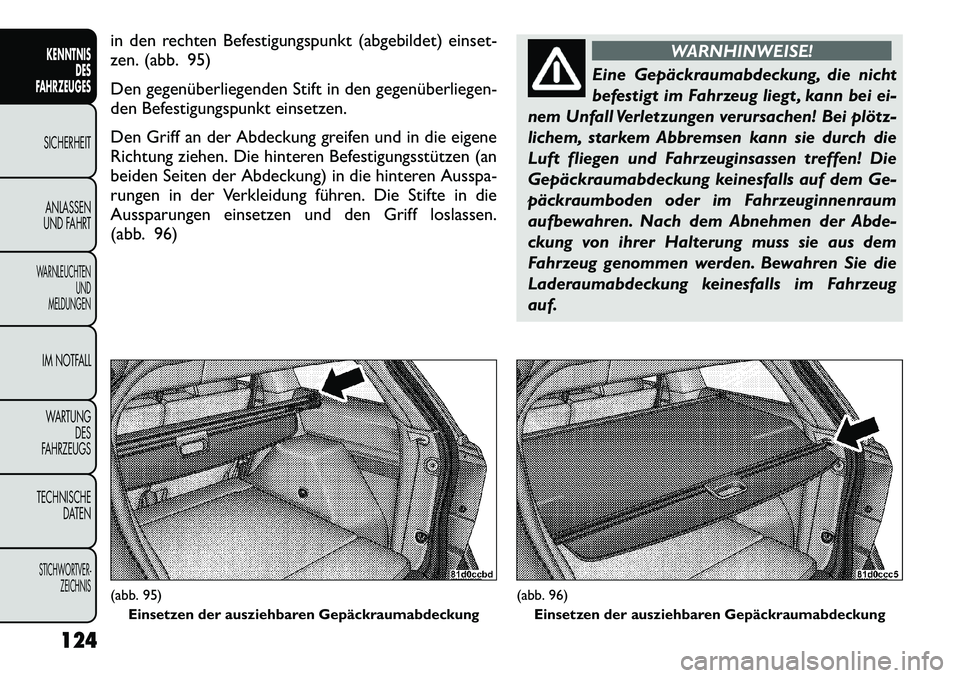

in den rechten Befestigungspunkt (abgebildet) einset-
zen. (abb. 95)
Den gegenüberliegenden Stift in den gegenüberliegen­
den Befestigungspunkt einsetzen.
Den Griff an der Abdeckung greifen und in die eigene
Richtung ziehen. Die hinteren Befestigungsstützen (an
beiden Seiten der Abdeckung) in die hinteren Ausspa-
rungen in der Verkleidung führen. Die Stifte in die
Aussparungen einsetzen und den Griff loslassen.
(abb. 96)
WARNHINWEISE!
Eine Gepäckraumabdeckung, die nicht
befestigt im Fahrzeug liegt , kann bei ei-
nem Unfall Verletzungen verursachen! Bei plötz-
lichem, starkem Abbremsen kann sie durch die
Luft fliegen und Fahrzeuginsassen treffen! Die
Gepäckraumabdeckung keinesfalls auf dem Ge-
päckraumboden oder im Fahrzeuginnenraum
aufbewahren. Nach dem Abnehmen der Abde-
ckung von ihrer Halterung muss sie aus dem
Fahrzeug genommen werden. Bewahren Sie die
Laderaumabdeckung keinesfalls im Fahrzeugauf.
(abb. 95) Einsetzen der ausziehbaren Gepäckraumabdeckung
(abb. 96)Einsetzen der ausziehbaren Gepäckraumabdeckung
124
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

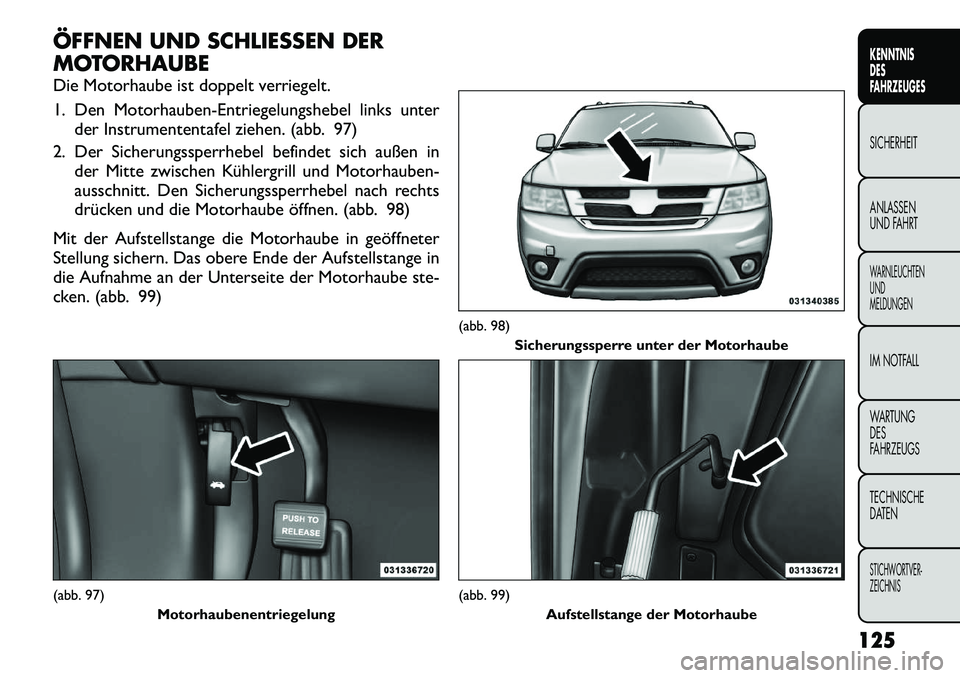

ÖFFNEN UND SCHLIESSEN DER
MOTORHAUBE
Die Motorhaube ist doppelt verriegelt.
1. Den Motorhauben-Entriegelungshebel links unterder Instrumententafel ziehen. (abb. 97)
2. Der Sicherungssperrhebel befindet sich außen in der Mitte zwischen Kühlergrill und Motorhauben-
ausschnitt. Den Sicherungssperrhebel nach rechts
drücken und die Motorhaube öffnen. (abb. 98)
Mit der Aufstellstange die Motorhaube in geöffneter
Stellung sichern. Das obere Ende der Aufstellstange in
die Aufnahme an der Unterseite der Motorhaube ste-
cken. (abb. 99)(abb. 97) Motorhaubenentriegelung
(abb. 98)Sicherungssperre unter der Motorhaube(abb. 99)
Aufstellstange der Motorhaube
125
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

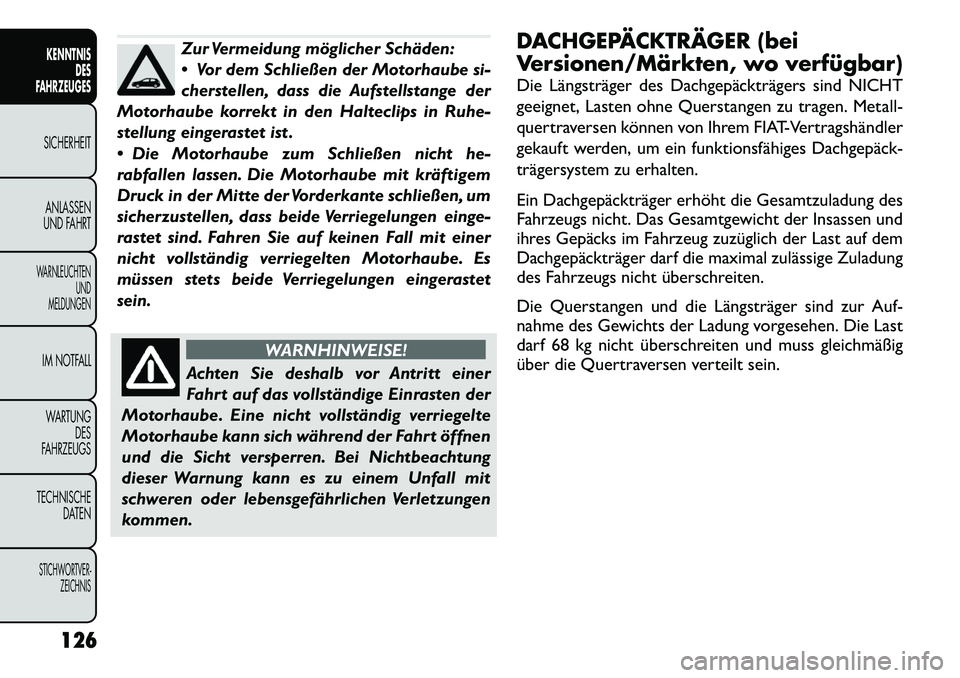

Zur Vermeidung möglicher Schäden:
 Vor dem Schließen der Motorhaube si-
cherstellen, dass die Aufstellstange der
Motorhaube korrekt in den Halteclips in Ruhe-
stellung eingerastet ist .
 Die Motorhaube zum Schließen nicht he-
rabfallen lassen. Die Motorhaube mit kräftigem
Druck in der Mitte der Vorderkante schließen, um
sicherzustellen, dass beide Verriegelungen einge-
rastet sind. Fahren Sie auf keinen Fall mit einer
nicht vollständig verriegelten Motorhaube. Es
müssen stets beide Verriegelungen eingerastet
sein.
WARNHINWEISE!
Achten Sie deshalb vor Antritt einer
Fahrt auf das vollständige Einrasten der
Motorhaube. Eine nicht vollständig verriegelte
Motorhaube kann sich während der Fahrt öffnen
und die Sicht versperren. Bei Nichtbeachtung
dieser Warnung kann es zu einem Unfall mit
schweren oder lebensgefährlichen Verletzungen
kommen. DACHGEPÄCKTRÄGER (bei
Versionen/Märkten, wo verfügbar)
Die Längsträger des Dachgepäckträgers sind NICHT
geeignet, Lasten ohne Querstangen zu tragen. Metall-
quertraversen können von Ihrem FIAT-Vertragshändler
gekauft werden, um ein funktionsfähiges Dachgepäck-
trägersystem zu erhalten.
Ein Dachgepäckträger erhöht die Gesamtzuladung des
Fahrzeugs nicht. Das Gesamtgewicht der Insassen und
ihres Gepäcks im Fahrzeug zuzüglich der Last auf dem
Dachgepäckträger darf die maximal zulässige Zuladung
des Fahrzeugs nicht überschreiten.
Die Querstangen und die Längsträger sind zur Auf-
nahme des Gewichts der Ladung vorgesehen. Die Last
darf 68 kg nicht überschreiten und muss gleichmäßig
über die Quertraversen verteilt sein.
126
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

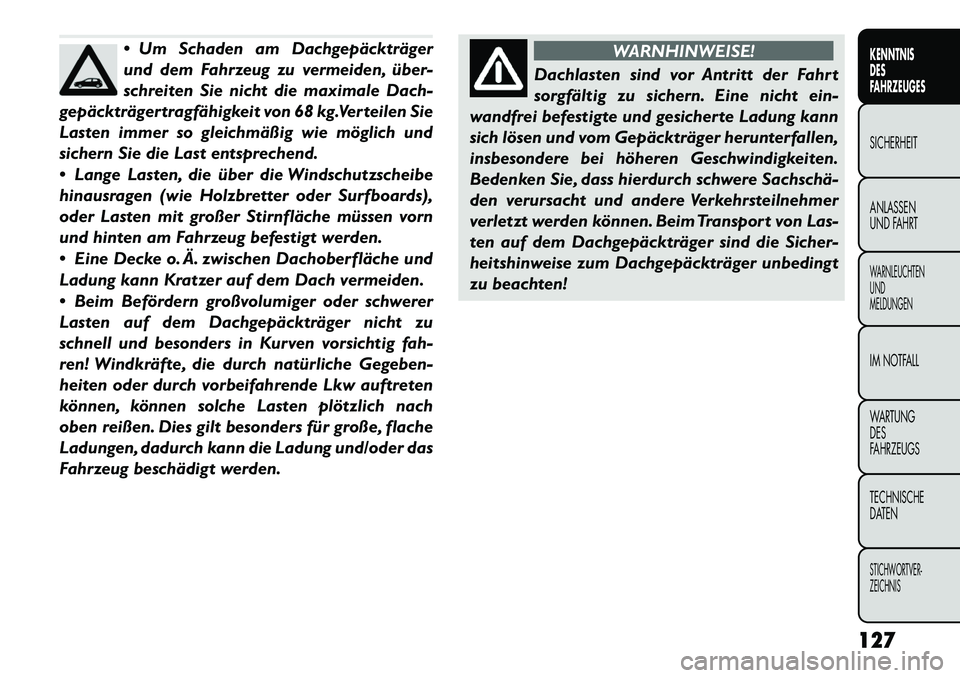

 Um Schaden am Dachgepäckträger
und dem Fahrzeug zu vermeiden, über­
schreiten Sie nicht die maximale Dach-
gepäckträgertragfähigkeit von 68 kg.Verteilen Sie
Lasten immer so gleichmäßig wie möglich und
sichern Sie die Last entsprechend.
 Lange Lasten, die über die Windschutzscheibe
hinausragen (wie Holzbretter oder Surfboards),
oder Lasten mit großer Stirnfläche müssen vorn
und hinten am Fahrzeug befestigt werden.
 Eine Decke o. Ä. zwischen Dachoberfläche und
Ladung kann Kratzer auf dem Dach vermeiden.
 Beim Befördern großvolumiger oder schwerer
Lasten auf dem Dachgepäckträger nicht zu
schnell und besonders in Kurven vorsichtig fah-
ren! Windkräfte, die durch natürliche Gegeben-
heiten oder durch vorbeifahrende Lkw auftreten
können, können solche Lasten plötzlich nach
oben reißen. Dies gilt besonders für große, flache
Ladungen, dadurch kann die Ladung und/oder das
Fahrzeug beschädigt werden.
WARNHINWEISE!
Dachlasten sind vor Antritt der Fahrt
sorgfältig zu sichern. Eine nicht ein-
wandfrei befestigte und gesicherte Ladung kann
sich lösen und vom Gepäckträger herunterfallen,
insbesondere bei höheren Geschwindigkeiten.
Bedenken Sie, dass hierdurch schwere Sachschä­
den verursacht und andere Verkehrsteilnehmer
verletzt werden können. Beim Transport von Las-
ten auf dem Dachgepäckträger sind die Sicher-
heitshinweise zum Dachgepäckträger unbedingt
zu beachten!
127
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

BREMSANLAGEIhr Fahrzeug ist mit zwei Hydraulikbremssyste-
men ausgestattet. Fällt eines der beiden Hydrau-
liksysteme aus, übernimmt das andere System die
Funktion. Dies bewirkt allerdings eine weniger effizi-
ente Bremsung. Dieser Verlust macht sich durch den
erhöhten Pedalweg während der Betätigung der Brem-
sen und durch den höheren Kraftaufwand am Brems-
pedal bemerkbar, der erforderlich ist, um das Fahrzeug
abzubremsen oder zum Stillstand zu bringen. Wird die
Störung ferner durch eine Undichtigkeit im Hydraulik-
system verursacht, leuchtet die "Bremswarnleuchte"
auf, da der Bremsflüssigkeitsstand im Hauptzylinder
abfällt.
Auch wenn aus verschiedenen Gründen keine Ser-
vounterstützung mehr zur Verfügung steht (z. B. nach
wiederholtem Bremsen bei abgestelltem Motor) funk-
tionieren die Bremsen noch. Dann ist allerdings ein
erheblich höherer Pedaldruck erforderlich.
WARNHINWEISE!
 Abstützen auf den Bremsen kann zu
Bremsversagen und eventuell einem Un-
fall führen. Wird der Fuß während der Fahrt auf
dem Bremspedal abgestützt , kann dies zur Über­
hitzung der Bremsen, zu erhöhtem Bremsbelag-
verschleiß und zu möglichen Schäden an der
Bremsanlage führen. Sie hätten in einem Notfall
nicht Ihr volles Bremsvermögen.
 Das Fahren eines Fahrzeugs mit leuchtender
"Bremswarnleuchte" ist gefährlich! Beim Brem-
sen kann die Bremsleistung oder Fahrzeugstabi-
lität stark beeinträchtigt sein. Sie benötigen
mehr Zeit , um das Fahrzeug zum Stehen zu brin-
gen, oder Ihr Fahrzeug lässt sich schwerer steu-
ern. Sie könnten einen Unfall haben. Lassen Sie
die Bremsanlage sofort überprüfen.
ANTIBLOCKIERSYSTEM (ABS)
Dieses System hilft dem Fahrer in schwierigen Brems-
situationen, die Kontrolle über das Fahrzeug zu behal-
ten. Das System regelt den Bremsdruck, um ein Blo-
ckieren der Räder zu verhindern und hilft bei rutschiger
Fahrbahnoberfläche, ein Rutschen des Fahrzeugs zu
vermeiden. Weitere Informationen hierzu finden Sie
unter "Antiblockiersystembremsanlage (ABS)" in
"Kenntnis des Fahrzeugs/Elektronische Bremsrege-lung".
128KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

WARNHINWEISE!
Das Antiblockiersystem (ABS) kann die
auf das Fahrzeug wirkenden physikali-
schen Gesetze nicht außer Kraft setzen oder die
durch die vorherrschenden Straßenverhältnisse
gegebene Traktion verbessern. ABS kann Unfälle
nicht verhindern, auch die nicht , die aus zu
schnellem Fahren in Kurven, auf rutschigem Un-
tergrund oder bei Aquaplaning resultieren. Die
Möglichkeiten eines mit ABS ausgestatteten
Fahrzeugs dürfen niemals auf leichtsinnige oder
gefährliche Weise so ausgenutzt werden, dass die
Sicherheit des Fahrers oder anderer Personen
gefährdet wird! ELEKTRONISCHE BREMSREGELUNG
Ihr Fahrzeug ist mit einem modernen elektronischen
Bremsregelungssystem ausgestattet, das allgemein als
ESP (elektronisches Stabilitätsprogramm) bezeichnet
wird. Dieses System umfasst: Antiblockiersystem
(ABS), Bremsassistent (BAS), Antriebsschlupfregelung
(ASR), elektronischer Wank- und Überrollschutz
(ERM), elektronisches Stabilitätsprogramm (ESP) und
Anhänger-Schlingerstabilisierung (TSC). Diese Systeme
arbeiten zusammen, um die Stabilität und Beherrsch-
barkeit des Fahrzeugs unter den verschiedensten Fahr-
bedingungen zu verbessern.
ANTIBLOCKIERSYSTEM (ABS)
Das Antiblockiersystem (ABS) verleiht Ihrem Fahrzeug
bei den meisten Bremssituationen erhöhte Stabilität
und Bremsleistung. Das System verfügt über ein Steu-
ergerät zum automatischen Regeln des Bremsdrucks.
Dadurch wird ein Blockieren der Räder und damit ein
Rutschen auf glatten Fahrbahnoberflächen verhindert.
Sobald das Fahrzeug nach Antritt einer Fahrt eine
Geschwindigkeit von 11 km/h überschreitet, hören Sie
möglicherweise ein Klicken, verbunden mit dem Lauf-
geräusch eines Elektromotors. Diese Geräusche ent-
stehen beim Selbsttest des Antiblockiersystems, um
eine einwandfreie Funktion des Systems sicherzustel-
len. Dieser Selbsttest findet jedes Mal beim Starten des
Fahrzeugs und Beschleunigen über 11 km/h statt.
129
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

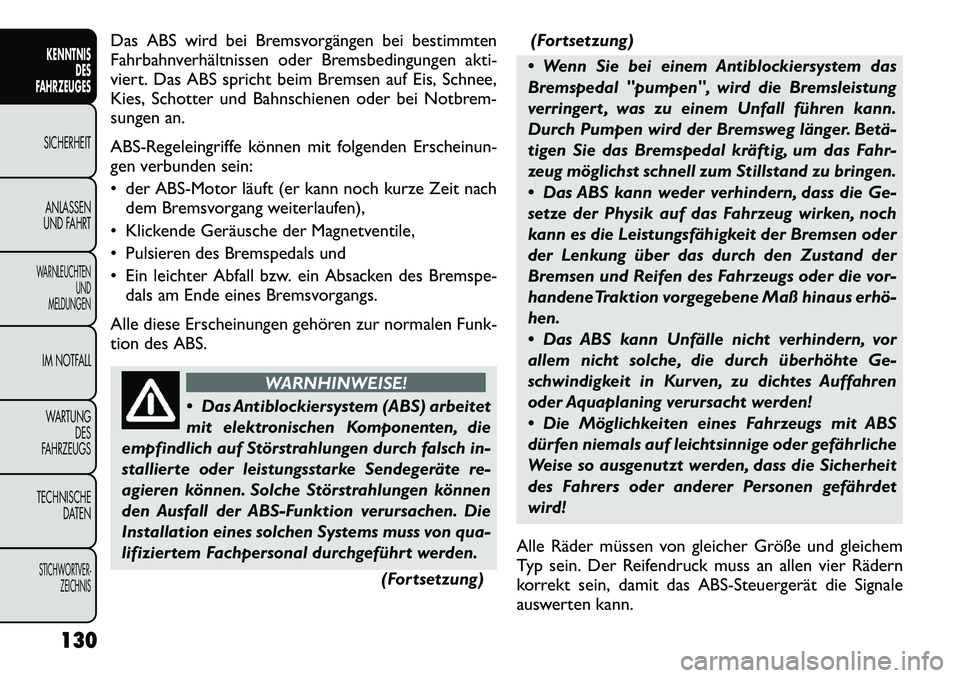

Das ABS wird bei Bremsvorgängen bei bestimmten
Fahrbahnverhältnissen oder Bremsbedingungen akti-
viert. Das ABS spricht beim Bremsen auf Eis, Schnee,
Kies, Schotter und Bahnschienen oder bei Notbrem-
sungen an.
ABS-Regeleingriffe können mit folgenden Erscheinun-
gen verbunden sein:
 der ABS-Motor läuft (er kann noch kurze Zeit nachdem Bremsvorgang weiterlaufen),
 Klickende Geräusche der Magnetventile,
 Pulsieren des Bremspedals und
 Ein leichter Abfall bzw. ein Absacken des Bremspe- dals am Ende eines Bremsvorgangs.
Alle diese Erscheinungen gehören zur normalen Funk-
tion des ABS.
WARNHINWEISE!
 Das Antiblockiersystem (ABS) arbeitet
mit elektronischen Komponenten, die
empfindlich auf Störstrahlungen durch falsch in-
stallierte oder leistungsstarke Sendegeräte re-
agieren können. Solche Störstrahlungen können
den Ausfall der ABS-Funktion verursachen. Die
Installation eines solchen Systems muss von qua-
lifiziertem Fachpersonal durchgeführt werden.
(Fortsetzung)(Fortsetzung)
 Wenn Sie bei einem Antiblockiersystem das
Bremspedal "pumpen", wird die Bremsleistung
verringert , was zu einem Unfall führen kann.
Durch Pumpen wird der Bremsweg länger. Betä­
tigen Sie das Bremspedal kräftig, um das Fahr-
zeug möglichst schnell zum Stillstand zu bringen.
 Das ABS kann weder verhindern, dass die Ge-
setze der Physik auf das Fahrzeug wirken, noch
kann es die Leistungsfähigkeit der Bremsen oder
der Lenkung über das durch den Zustand der
Bremsen und Reifen des Fahrzeugs oder die vor-
handene Traktion vorgegebene Maß hinaus erhö­
hen.
 Das ABS kann Unfälle nicht verhindern, vor
allem nicht solche, die durch überhöhte Ge-
schwindigkeit in Kurven, zu dichtes Auffahren
oder Aquaplaning verursacht werden!
 Die Möglichkeiten eines Fahrzeugs mit ABS
dürfen niemals auf leichtsinnige oder gefährliche
Weise so ausgenutzt werden, dass die Sicherheit
des Fahrers oder anderer Personen gefährdetwird!
Alle Räder müssen von gleicher Größe und gleichem
Typ sein. Der Reifendruck muss an allen vier Rädern
korrekt sein, damit das ABS-Steuergerät die Signale
auswerten kann.
130
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
