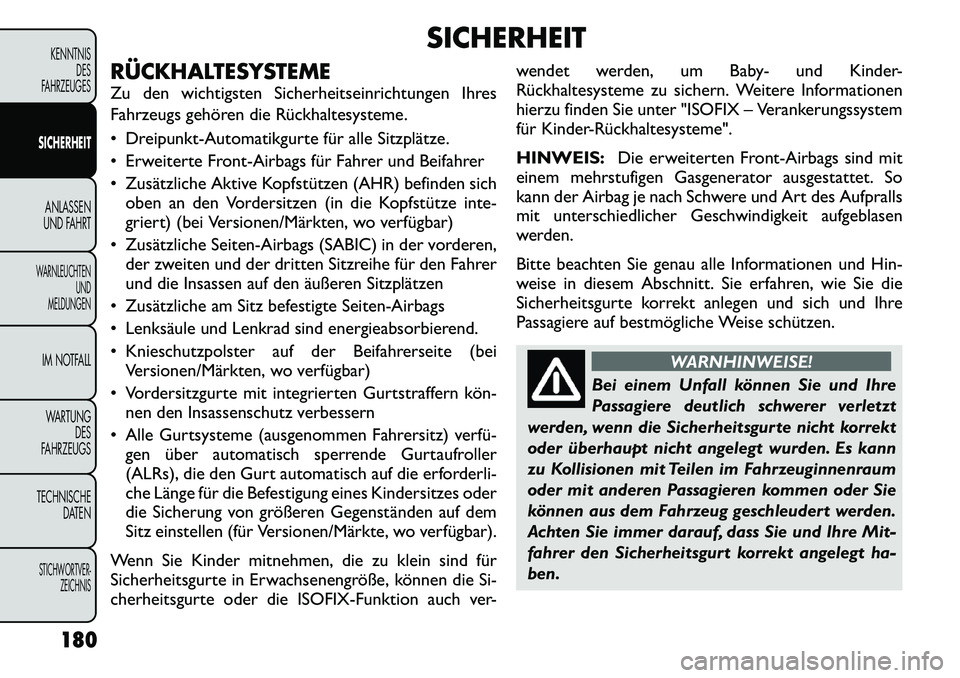

2012 FIAT FREEMONT airbag

SICHERHEIT
RÜCKHALTESYSTEME
Zu den wichtigsten Sicherheitseinrichtungen Ihres
Fahrzeugs gehören die Rückhaltesysteme.
 Dreipunkt-Automatikgurte für alle Sitzplätze.
 Erweiterte Front-Airbags für Fahrer und Beifahrer
 Zusätzliche Aktive Kopfstützen (AHR) befinden sich oben an den Vordersitzen (in die Kopfstütze inte-
griert) (bei Versionen/Märkten, wo verfügbar)
 Zusätzliche Seiten-Airbags (SABIC) in der vorderen, der zweiten und der dritten Sitzreihe für den Fahrer
und die Insassen auf den äußeren Sitzplätzen
 Zusätzliche am Sitz befestigte Seiten-Airbags
 Lenksäule und Lenkrad sind energieabsorbierend.
 Knieschutzpolster auf der Beifahrerseite (bei Versionen/Märkten, wo verfügbar)
 Vordersitzgurte mit integrierten Gurtstraffern kön­ nen den Insassenschutz verbessern
 Alle Gurtsysteme (ausgenommen Fahrersitz) verfü­ gen über automatisch sperrende Gurtaufroller
(ALRs), die den Gurt automatisch auf die erforderli-
che Länge für die Befestigung eines Kindersitzes oder
die Sicherung von größeren Gegenständen auf dem
Sitz einstellen (für Versionen/Märkte, wo verfügbar).
Wenn Sie Kinder mitnehmen, die zu klein sind für
Sicherheitsgurte in Erwachsenengröße, können die Si-
cherheitsgurte oder die ISOFIX-Funktion auch ver- wendet werden, um Baby- und Kinder-
Rückhaltesysteme zu sichern. Weitere Informationen
hierzu finden Sie unter "ISOFIX – Verankerungssystem
für Kinder-Rückhaltesysteme". HINWEIS:
Die erweiterten Front-Airbags sind mit
einem mehrstufigen Gasgenerator ausgestattet. So
kann der Airbag je nach Schwere und Art des Aufpralls
mit unterschiedlicher Geschwindigkeit aufgeblasen
werden.
Bitte beachten Sie genau alle Informationen und Hin-
weise in diesem Abschnitt. Sie erfahren, wie Sie die
Sicherheitsgurte korrekt anlegen und sich und Ihre
Passagiere auf bestmögliche Weise schützen.
WARNHINWEISE!
Bei einem Unfall können Sie und Ihre
Passagiere deutlich schwerer verletzt
werden, wenn die Sicherheitsgurte nicht korrekt
oder überhaupt nicht angelegt wurden. Es kann
zu Kollisionen mit Teilen im Fahrzeuginnenraum
oder mit anderen Passagieren kommen oder Sie
können aus dem Fahrzeug geschleudert werden.
Achten Sie immer darauf, dass Sie und Ihre Mit-
fahrer den Sicherheitsgurt korrekt angelegt ha-ben.

180
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

So deaktivieren Sie die automatische
Gurtsperre
Öffnen Sie das Gurtschloss des Dreipunktgurts und
lassen Sie ihn vollständig in den Aufroller gleiten. Da-
durch wird die automatische Gurtsperre deaktiviert
und die normale Sperrfunktion ist wieder verfügbar.
WARNHINWEISE!
 Sicherheitsgurt und Aufrollvorrichtung
muss ausgetauscht werden, wenn die
Sicherheitsgurt-Funktion "Automatisch sperren-
der Gurtaufroller" oder eine andere
Sicherheitsgurt-Funktion bei einer Überprüfung
anhand der Verfahren im Werkstatthandbuch
nicht korrekt funktioniert .
 Werden Gurt und Aufrollvorrichtung nicht er-
setzt , kann dies zu einem erhöhten Verletzungsri-
siko bei einer Kollision führen.
GURTSTRAFFER
Die Sicherheitsgurte der beiden Vordersitze sind mit
Gurtstraffern ausgerüstet, die bei einem Unfall ein zu
lockeres Anliegen des Gurts verhindern sollen. Die
Gurtstraffer können die Schutzfunktion des Sicher-
heitsgurts erhöhen, indem sie im Anfangsstadium eines
Unfalls sicherstellen, dass der Sicherheitsgurt eng am
Fahrgast anliegt. Die Gurtstraffer funktionieren bei
Fahrgästen aller Größen einschließlich denen in Kinder-
Rückhaltesystemen. HINWEIS:
Gurtstraffer sind allerdings kein Ersatz
für einen korrekt angelegten Sicherheitsgurt. Der Si-
cherheitsgurt ist eng anliegend und in der korrekten
Lage zu tragen.
Die Gurtstraffer werden durch das Rückhaltesysteme-
Steuergerät ausgelöst. Wie die Airbags sind die Gurt-
straffer nur einmal verwendbar. Ein ausgelöster Gurt-
straffer oder Airbag muss sofort ausgetauscht werden.
ZUSÄTZLICHE AKTIVE KOPFSTÜTZEN
(AHR) (bei Versionen/Märkten, wo verfügbar)
Bei diesen Kopfstützen handelt es sich um passive,
schwenkbare Bauteile. Fahrzeuge mit dieser Ausstat-
tung sind nicht ohne Weiteres anhand von Markierun-
gen zu erkennen, sondern nur durch eine Sichtprüfung
der Kopfstütze. Die Kopfstütze hat zwei Hälften, wo-
bei die vordere Hälfte aus weichem Schaumstoff und
die hintere Hälfte aus dekorativem Kunststoff besteht.
Wie funktioniert die aktive Kopfstütze (AHR)?
Das Rückhaltesystem-Steuergerät (ORC) bestimmt,
ob die Schwere oder die Art des Heckaufpralls ein
Auslösen der aktiven Kopfstützen (AHR) erfordern.
Wenn bei einem Heckaufprall eine Auslösung erfolgen
muss, werden die aktiven Kopfstützen sowohl des
Fahrer- als auch die Beifahrersitzes ausgelöst.
187
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Auslösesensoren und Steuergeräte
Das Steuergerät elektronischer Passantenschutz
(EPPM) bestimmt, ob bei einem Frontalaufprall eine
Aktivierung der Stellglieder erforderlich ist. Das EPPM
bestimmt auf Grundlage der Signale von den Aufprall-
sensoren, wann die Stellglieder aktiviert werden müs­
sen. Die Aufprallsensoren befinden sich im Bereich der
Frontstoßfänger.
Das EPPM überprüft außerdem bei jedem Einschalten
der Zündung (Stellung START oder ON/RUN) die
Funktionsbereitschaft der Elektronikbauteile des akti-
ven Motorhauben-Passantenschutzes. Wenn sich der
Schlüssel in Stellung LOCK bzw. ACC befindet oder
nicht im Zündschloss eingesteckt ist, ist der aktive
Motorhauben-Passantenschutz nicht eingeschaltet und
die Motorhaube wird nicht angehoben.
Das EPPM verfügt über eine Reservespannungsversor-
gung, die sicherstellt, dass die Stellglieder auch dann
aktiviert werden, wenn die Batterie schwach ist oder
der Batterieanschluss getrennt wurde.
Wartung des aktiven Motorhauben-
Passantenschutzes
Wenn das EPPM den aktiven Motorhauben-
Passantenschutz auslöst oder eine Funktionsstörung in
einem Teil des Systems entdeckt, schaltet es die
Airbag-Warnleuchte ein, und es wird die Meldung
"SERVICE ACTIVE HOOD" (Aktiven Motorhauben-
Passantenschutz warten) im Infodisplay (bei Versionen/
Märkten, wo verfügbar) angezeigt. Ein einfaches akus-tisches Warnsignal ertönt, wenn die Airbag-
Warnleuchte nach dem ersten Anlassen des Motors
erneut aufleuchtet. Das Steuergerät führt außerdem
eine Diagnose durch und meldet durch die Airbag-
Warnleuchte, wenn eine Funktionsstörung festgestellt
wurde, die den aktiven Motorhauben-Passantenschutz
beeinträchtigen könnte. Bei der Diagnose wird darüber
hinaus auch die Art der Funktionsstörung ermittelt.
Wenn die Airbag-Warnleuchte aufleuchtet oder die
Meldung "SERVICE ACTIVE HOOD" (Aktiven
Motorhauben-Passantenschutz warten) im Infodisplay
erscheint, setzen Sie sich mit Ihrem Vertragshändler in
Verbindung.
Falls der aktive Motorhauben-Passantenschutz akti-
viert wird, muss das Fahrzeug von einem Vertragshänd­
ler gewartet werden. Es müssen die Motorhauben-
scharniere gewartet und die Stellgliedeinheiten
ausgetauscht werden, um die Funktionstüchtigkeit des
Systems wiederherzustellen.
Nach einem Auslösen des aktiven Motorhauben-
Passantenschutzes kann die ursprüngliche Motorhau-
benposition vorübergehend wiederhergestellt werden.
Dazu müssen Sie die Haube an der hinteren Kante über
den Motorhaubenscharnieren nach unten drücken, um
den internen Druck der einzelnen Stellglieder zu ent-
lasten. Die vorübergehende Position der Motorhaube
soll die Sicht durch die Windschutzscheibe über der
Motorhaube verbessern, bis das Fahrzeug gewartet
werden kann. Bei der vorübergehenden Position der
191
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Motorhaube steht die Motorhaube ungefähr 5 mm
über der Kotflügeloberfläche. (abb. 128)
Die Frontstoßfängereinheit kann den Betrieb des akti-
ven Motorhauben-Passantenschutzes beeinflussen. Die
Frontstoßfängerbauteile müssen bei einem Frontalauf-
prall auf Schäden überprüft und falls notwendig ausge-
tauscht werden, selbst wenn der Aufprall bei einer
geringen Geschwindigkeit erfolgt. HINWEIS:Nach einem Auslösen des aktiven
Motorhauben-Passantenschutzes müssen Sie das Fahr-
zeug sofort in eine Vertragswerkstatt bringen.
Lassen Sie die Motorhaubenrückseite
zum Schließen nicht herabfallen. Dies
kann zu Beschädigungen führen. Drü­
cken Sie die Rückseite der Motorhaube nach un-
ten, bis sie ungefähr 5 mm über dem Kotflügel
steht . So werden beide Nachstellungsmechanis-
men der Motorhaubenscharniere gehalten.
WARNHINWEISE!
 Ein Ignorieren der Airbag-
Warnleuchte in der Instrumententafel
oder der Meldung "SERVICE ACTIVE HOOD"
(Aktiven Motorhauben-Passantenschutz war-
ten) im Infodisplay kann bedeuten, dass der Pas-
santenschutz nicht durch den aktiven
Motorhauben-Passantenschutz gewährleistet
ist . Wenn die Warnleuchte nach dem ersten Ein-
schalten der Zündung nicht zur Glühlampenprü­
fung aufleuchtet , ständig leuchtet oder während
der Fahrt plötzlich aufleuchtet , lassen Sie das
Fahrzeug sofort von einer Vertragswerkstatt
überprüfen.
(Fortsetzung)
(abb. 128)
192
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

KINDER-RÜCKHALTESYSTEME
Während der Fahrt müssen alle Insassen, also auch
Säuglinge, Kleinkinder und größere Kinder, immer al-
tersgerecht gesichert und angeschnallt sein.
Kinder bis zum Alter von 12 Jahren sind auf einem
Rücksitz, wenn vorhanden, unterzubringen und müs­
sen vorschriftsmäßig angeschnallt sein. Unfallstatisti-
ken zeigen, dass Kinder korrekt angeschnallt auf den
Rücksitzen sicherer untergebracht sind als auf den
Vordersitzen. (abb. 129)
WARNHINWEISE!
 "Äußerste Gefahr! Verwenden Sie kein
Kinder­Rückhaltesystem mit Blickrich-
tung nach hinten auf einem Sitz, der von einem
Front-Airbag geschützt wird!" Weitere Informati-
onen finden Sie auf den an der Sonnenblende
und Türstirnseite angebrachten Aufkleber.
 Bei einem Aufprall kann ein nicht angegurtetes
Kind, selbst ein Kleinkind, wie ein Geschoss durch
das Fahrzeug geschleudert werden. Die Kraft , die
erforderlich ist , um ein Kleinkind sicher auf dem
Schoß zu halten, kann so groß werden, dass Sie
das Kind nicht mehr festhalten können, gleichgül­
tig, wie kräftig Sie sind. Dadurch können das Kind
und andere Fahrzeuginsassen schwer verletzt
werden. Jedes Kind, das Sie in Ihrem Fahrzeug
befördern, muss mit einem seiner Größe entspre-
chenden Rückhaltesystem gesichert sein.
(abb. 129)
195
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

WARNHINWEISE!
Niemals Kinder­Rückhaltesysteme mit
Blickrichtung nach hinten auf dem Vor-
dersitz eines Fahrzeugs mit Beifahrer-Airbag an-
bringen, außer wenn der Airbag ausgeschaltet ist .
Bei Auslösung des Airbags besteht die Gefahr,
dass der Airbag dem Kind schwere oder sogar
lebensgefährliche Verletzungen zufügt .
Größere Kinder und Kinder­Rückhaltesysteme
Kinder, die zwei Jahre alt oder aus ihrem veränderbaren
Kindersitz mit Blickrichtung nach hinten herausge-
wachsen sind, können mit Blick nach vorn im Fahrzeug
befördert werden. Kindersitze mit Blickrichtung nach
vorn und veränderbare Kindersitze, die in der Position
mit Blickrichtung nach vorn verwendet werden, sind
für Kinder vorgesehen, die über zwei Jahre alt sind oder
die Gewichtsgrenze oder maximale Größe für den
veränderbaren Kindersitz in der Position mit Blickrich-
tung nach hinten überschreiten. Kinder sollten so lange
wie möglich in einem Kindersitz mit Blickrichtung nach
vorn und mit einem Kindergurt gesichert befördert
werden, bis sie die maximal zulässige Größe oder das
maximal zulässige Gewicht des Kindersitzes erreichen.
Diese Kindersitze werden ebenfalls im Fahrzeug durch
den Dreipunkt-Sicherheitsgurt oder durch das ISOFIX-
Verankerungssystem für Kinder-Rückhaltesysteme be-
festigt. Siehe "ISOFIX – Verankerungssystem für
Kinder-Rückhaltesysteme". Alle Kinder, deren Gewicht oder Größe über der
Grenze für den Kindersitz mit Blick nach vorn liegt,
sollten so lange ein Sitzerhöhungskissen verwenden,
bis sie mit den Sicherheitsgurten des Fahrzeugs korrekt
gesichert werden können. Wenn das Kind nicht mit
über dem Sitzpolster des Fahrzeugsitzes angewinkelten
Beinen sitzen kann, während es mit dem Rücken an der
Rückenlehne anliegt, ist ein Sitzerhöhungskissen zu
verwenden. Kindersitze und Sitzerhöhungskissen wer-
den mit dem Dreipunkt-Automatikgurt im Fahrzeug
befestigt.
Integriertes Sitzerhöhungskissen (bei
Versionen/Märkten, wo verfügbar)
Jeder außenliegende Sitz in der zweiten Reihe ist mit
einem integrierten Sitzerhöhungskissen versehen. Das
Sitzerhöhungskissen wurde für Kinder entworfen, die
zwischen 22 und 39 kg wiegen und zwischen 119 cm
und 145 cm groß sind.
Befolgen Sie die folgenden Schritte, um ein Kind kor-
rekt auf einem integrierten Sitzerhöhungskissen zu
sichern:
1. Bringen Sie die zweite Sitzreihe in die hinterste
Stellung, um das integrierte Sitzerhöhungskissen
nutzen zu können.
HINWEIS: Die Sitzbank der zweiten Sitzreihe mit
dem integrierten Sitzkissen muss während der Fahrt in
der hintersten Stellung bleiben.
199
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

(Fortsetzung)
 Babyschalen, in denen das Kind mit Blickrich-
tung nach hinten untergebracht ist , dürfen nur
auf dem Rücksitz befestigt werden. Bei einem auf
dem vorderen Beifahrersitz mit Blickrichtung
nach hinten angebrachten Kinder-
Rückhaltesystem besteht die Gefahr, dass bei
einem Aufprall der Airbag dem Kind schwere oder
sogar lebensgefährliche Verletzungen zufügt .
Im Folgenden einige Hinweise für den Kauf ei-
nes geeigneten Rückhaltesystems für Ihr Kind:
 Überzeugen Sie sich vor dem Kauf eines Rückhalte- systems davon, dass es eine amtliche Prüfplakette
trägt, die bestätigt, dass es allen gesetzlichen Sicher-
heitsbestimmungen entspricht. FIAT empfiehlt auch,
vor dem Kauf die Einbaumöglichkeit des Kinder-
Rückhaltesystems im Fahrzeug zu prüfen.
 Das Rückhaltesystem muss für das Gewicht und die Größe Ihres Kindes ausgelegt sein. Näheres zu
Größen­ und Gewichtsbegrenzungen sind dem Auf-
kleber zu entnehmen.
 Beachten Sie genau die Hinweise zum Einbau des Rückhaltesystems. Das System bietet bei falschem
Einbau keinen Schutz.
 Das Kind im Kindersitz entsprechend den Herstel- lerangaben sichern.
WARNHINWEISE!
Wenn das Kinder­Rückhaltesystem nicht
benötigt wird, ist es mit dem Sicherheits-
gurt im Fahrzeug zu befestigen oder aus dem
Fahrzeug zu nehmen. Lassen Sie es nicht lose im
Fahrzeug liegen. Bei scharfem Abbremsen oder
bei einem Unfall kann es die Fahrzeuginsassen
oder Rückenlehnen treffen und schwere Verlet-
zungen verursachen.
ISOFIX – Verankerungssystem für
Kinder­Rückhaltesysteme
Die Sitze in der zweiten Reihe Ihres Fahrzeugs sind mit
dem ISOFIX-Verankerungssystem für Kinder-
Rückhaltesysteme ausgestattet. Das ISOFIX-System
gestattet den Einbau von Kinder-Rückhaltesystemen
ohne die Verwendung der Sicherheitsgurte des Fahr-
zeugs. Stattdessen wird das Kinder-Rückhaltesystem
mithilfe der tief liegenden Befestigungspunkte und der
oberen Haltebänder des Kinder-Rückhaltesystems am
Fahrzeug befestigt.
Mittlerweile sind ISOFIX-kompatible Kinder-
Rückhaltesysteme lieferbar. Da die Befestigungen im
unteren Bereich in einem Zeitraum von mehreren
Jahren eingeführt werden sollen, werden Kinder-
Rückhaltesysteme mit Befestigungen für diese Veranke-
rungen weiterhin zusätzlich mit Funktionen zum Einbau
202
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

ZUSÄTZLICHES RÜCKHALTESYSTEM
(SRS) – AIRBAGS
Ihr Fahrzeug ist mit je einem erweiterten Front-Airbag
für Fahrer und Beifahrer als zusätzliches Rückhaltesys-
tem zu den Sicherheitsgurten ausgestattet. Der erwei-
terte Fahrer-Front-Airbag ist in der Lenkradmitte ein-
gebaut. Der erweiterte Beifahrer-Front-Airbag ist über
dem Handschuhfach in die Instrumententafel inte-
griert. In die Abdeckungen der Airbags ist die Auf-
schrift SRS AIRBAG eingeprägt. (abb. 138) HINWEIS:Diese Airbags entsprechen den neuen
US-Vorschriften für erweiterte Airbags. Die erweiterten Front-Airbags sind mit einem mehr-
stufigen Gasgenerator ausgestattet. So kann der Airbag
je nach Schwere und Art des Aufpralls mit unterschied-
licher Geschwindigkeit aufgeblasen werden.
Dieses Fahrzeug kann mit einem Fahrer- und/oder
Beifahrer-Gurtschlossschalter ausgestattet sein, mit
dem festgestellt wird, ob der Fahrer- und/oder der
Beifahrer-Sicherheitsgurt angelegt sind. Der Gurt-
schlossschalter kann die Aufblasgeschwindigkeit der
erweiterten Front-Airbags steuern.
Dieses Fahrzeug ist mit zusätzlichen Seiten-Airbags
(Supplemental Side Airbag Inflatable Curtains = SA-
BIC) ausgestattet, um den Fahrer, den Beifahrer sowie
alle Insassen zu schützen, die an einem Fenster sitzen.
Die Seiten-Airbags befinden sich über den Seitenfens-
tern und ihre Abdeckungen sind wie folgt beschriftet:
SRS AIRBAG.
Dieses Fahrzeug ist mit zusätzlichen in den Sitzen
eingebauten Seiten-Airbags (SAB) ausgestattet. Die zu-
sätzlichen in den Sitz eingebauten Seiten-Airbags sind
mit einer auf der Außenseite des jeweiligen Sitzes
eingenähten Kennung versehen. HINWEIS:
 Die Airbag-Abdeckungen fallen in den Innenverklei-
dungen möglicherweise nicht auf, doch sie öffnen sich
beim Auslösen des Airbags.
 Nach einem Unfall müssen Sie das Fahrzeug sofort in
eine Vertragswerkstatt bringen.(abb. 138)
Einbaulagen der erweiterten Front-Airbags und der Knieschutzpolster
1 – Erweiterte Front-Airbags für Fahrer und Beifahrer
2 – Knieschutzpolster (bei Versionen/Märkten, wo verfüg­ bar)
