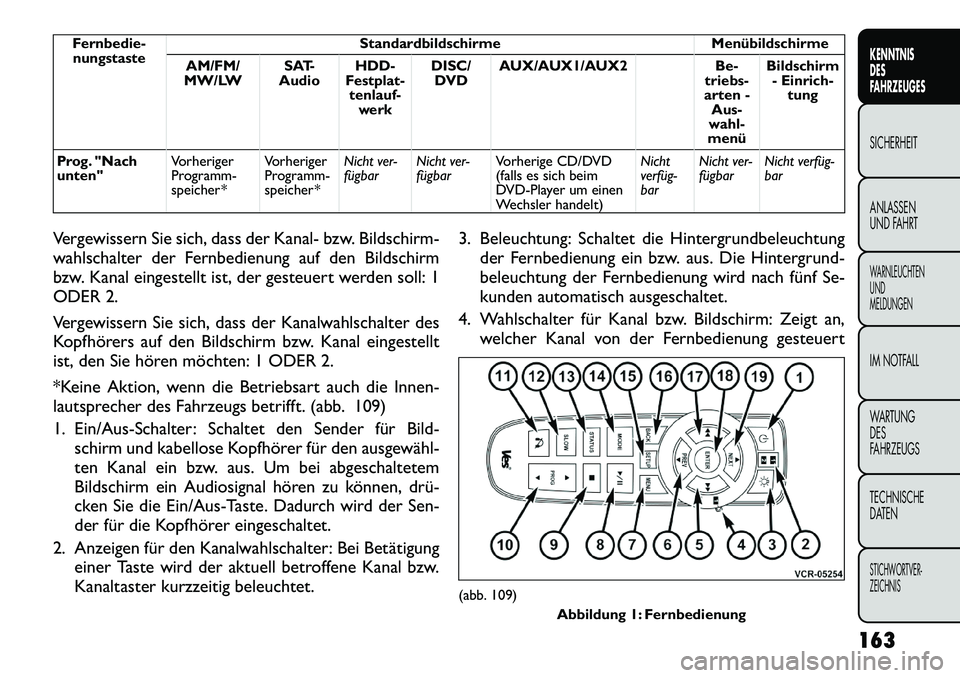

2012 FIAT FREEMONT Betriebsanleitung (in German)

Fernbedie-nungstaste Standardbildschirme Menübildschirme
AM/FM/
MW/LW SAT-
Audio HDD-
Festplat- tenlauf- werk DISC/
DVD AUX/AUX1/AUX2 Be-
triebs-
arten - Aus-
wahl-
menü Bildschirm
- Einrich- tung
Prog. "Nach
unten" Vorheriger
Programm-
speicher *Vorheriger
Programm-
speicher *Nicht ver-
fügbar
Nicht ver-
fügbar Vorherige CD/DVD
(falls es sich beim
DVD-Player um einen
Wechsler handelt) Nicht
verfüg-bar
Nicht ver-
fügbar
Nicht verfüg-bar
Vergewissern Sie sich, dass der Kanal- bzw. Bildschirm-
wahlschalter der Fernbedienung auf den Bildschirm
bzw. Kanal eingestellt ist, der gesteuert werden soll: 1
ODER 2.
Vergewissern Sie sich, dass der Kanalwahlschalter des
Kopfhörers auf den Bildschirm bzw. Kanal eingestellt
ist, den Sie hören möchten: 1 ODER 2.
*Keine Aktion, wenn die Betriebsart auch die Innen-
lautsprecher des Fahrzeugs betrifft. (abb. 109)
1. Ein/Aus-Schalter: Schaltet den Sender für Bild- schirm und kabellose Kopfhörer für den ausgewähl­
ten Kanal ein bzw. aus. Um bei abgeschaltetem
Bildschirm ein Audiosignal hören zu können, drü­
cken Sie die Ein/Aus-Taste. Dadurch wird der Sen-
der für die Kopfhörer eingeschaltet.
2. Anzeigen für den Kanalwahlschalter: Bei Betätigung einer Taste wird der aktuell betroffene Kanal bzw.
Kanaltaster kurzzeitig beleuchtet. 3. Beleuchtung: Schaltet die Hintergrundbeleuchtung
der Fernbedienung ein bzw. aus. Die Hintergrund-
beleuchtung der Fernbedienung wird nach fünf Se-
kunden automatisch ausgeschaltet.
4. Wahlschalter für Kanal bzw. Bildschirm: Zeigt an, welcher Kanal von der Fernbedienung gesteuert
(abb. 109)
Abbildung 1: Fernbedienung
163
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

wird. In Stellung "Kanal 1" des Wahlschalters steu-
ert die Fernbedienung die Funktionen des Kopfhö­
rerkanals 1 (rechte Bildschirmseite). In Stellung "Ka-
nal 2" des Wahlschalters steuert die Fernbedienung
die Funktionen des Kopfhörerkanals 2 (linke Bild-
schirmseite).
5. ▸▸: Drücken Sie bei Radiobetrieb diese Taste, um
nach der nächsten Radiostation zu suchen, auf die
sich das Radio abstimmen lässt. Halten Sie diese
Taste bei CD/DVD-Betrieb gedrückt, um im aktuel-
len Titel bzw. Videokapitel den schnellen Vorlauf zu
aktivieren. Im Menümodus können Sie mithilfe die-
ser Taste im Menü navigieren.
6. ▾/ Prev: Drücken Sie bei Radiobetrieb diese Taste,
um zur vorherigen Radiostation auf einer niedrige-
ren Frequenz zu gelangen. Drücken Sie bei CD/
DVD-Betrieb diese Taste, um zum Anfang des aktu-
ellen oder vorherigen Audiotitels bzw.
Videokapitels zu gelangen. Im Menümodus können
Sie mithilfe dieser Taste im Menü navigieren.
7. MENU (Menü): Drücken Sie diese Taste, um zum Hauptmenü einer DVD zurückzukehren, einen
Satellitenaudio- oder -videokanal aus der Stations-
liste bzw. eine Wiedergabeart (RANDOM bei einer
CD/DVD) auszuwählen.
8. ▸/ || (Wiedergabe/Pause): Start/Fortsetzen bzw.
Unterbrechen der CD/DVD-Wiedergabe.
9. ■(Stopp): Stoppt die CD/DVD-Wiedergabe 10. PROG "Nach oben"/"Nach unten": Bei Radiobe-
trieb gelangen Sie durch Drücken der Taste "PROG
'Nach oben'" zur nächsten programmierten und
gespeicherten Radiostation. Durch Drücken der
Taste "PROG 'Nach unten'" gelangen Sie zur vor-
herigen programmierten und gespeicherten Radio-
station. Bei der Wiedergabe komprimierter Audi-
odaten auf einer Daten-CD/DVD gelangen Sie
durch Drücken der Taste "PROG 'Nach oben'"
zum nächsten Verzeichnis und durch Drücken der
Taste "PROG 'Nach unten'" zum vorherigen Ver-
zeichnis. Bei der Wiedergabe einer CD/DVD mit
einem Wechsler gelangen Sie durch Drücken der
Taste "PROG 'Nach oben'" zur nächsten CD/DVD
und durch Drücken der Taste "PROG 'Nach un-
ten'" zur vorherigen CD/DVD.
11. MUTE (Stummschaltung): Drücken Sie diese Taste, um den Kopfhörerausgang des ausgewählten Ka-
nals abzuschalten.
12. SLOW (langsam): Drücken Sie diese Taste zur langsamen Wiedergabe einer CD/DVD. Drücken
Sie die Wiedergabetaste ( ▸), um zur normalen
Wiedergabegeschwindigkeit zurückzukehren.
13. STATUS: Drücken Sie diese Taste, um den aktuel- len Zustand anzuzeigen.
14. MODE (Modus): Drücken Sie diese Taste, um die Betriebsart des ausgewählten Kanals zu ändern.
Informationen über die Änderung der Betriebsart
164
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

finden Sie im Abschnitt "Betriebsarten-Auswahl" in
dieser Betriebsanleitung.
15. SETUP: Drücken Sie bei Videobetrieb die SETUP- Taste, um zu den Anzeigeeinstellungen (siehe Ab-
schnitt "Anzeigeeinstellungen") bzw. in das DVD-
Einrichtungsmenü zu gelangen. Bei in den DVD-
Player (bei Versionen/Märkten, wo verfügbar)
eingelegter DVD, gewähltem VES™­Modus und
gestoppter DVD gelangen Sie durch Drücken der
SETUP-Taste in das DVD­Einrichtungsmenü.
(siehe unter "DVD­Einrichtungsmenü" in dieser
Betriebsanleitung).
16. BACK (Zurück): Drücken Sie bei der Navigation im Menümodus diese Taste, um zum vorherigen
Bildschirm zurückzukehren. Bei der Navigation im
DVD­Menü hängt die Funktion dieser Taste vom
Inhalt der DVD ab.
17. ▸▸: Drücken Sie bei Radiobetrieb diese Taste, um
nach der vorherigen Radiostation zu suchen, auf
die sich das Radio abstimmen lässt. Halten Sie
diese Taste bei CD/DVD-Betrieb gedrückt, um im
aktuellen Audiotitel bzw. Videokapitel den schnel-
len Rücklauf zu aktivieren. Im Menümodus können
Sie mithilfe dieser Taste im Menü navigieren.
18. ENTER: Drücken Sie diese Taste, um die in einem Menü markierte Option auszuwählen. 19.
▾/NEXT: Drücken Sie bei Radiobetrieb diese
Taste, um zur nächsten Radiostation auf einer
höheren Frequenz zu gelangen. Drücken Sie bei
CD/DVD-Betrieb diese Taste, um zum nächsten
Audiotitel bzw. Videokapitel zu gelangen. Im
Menümodus können Sie mithilfe dieser Taste im
Menü navigieren.
Aufbewahrung der Fernbedienung
In den bzw. in die Videobildschirm(e) ist ein Ablagefach
für die Fernbedienung integriert, das im geöffneten
Zustand des Bildschirms zugänglich ist. Zum Heraus-
nehmen ziehen und drehen Sie die Fernbedienung mit
dem Zeigefinger zu sich hin. Versuchen Sie nicht, die
Fernbedienung gerade nach unten zu ziehen, da sie sich
dann nur unter großen Schwierigkeiten aus der Ablage
herausnehmen lässt. Zum Ablegen der Fernbedienung
im Ablagefach legen Sie zunächst eine Längsseite der
Fernbedienung in die beiden Halteclips und drehen die
Fernbedienung dann nach hinten in die beiden anderen
Halteclips, bis die Fernbedienung einrastet. (abb. 110)
Sperren der Fernbedienung
Als übergeordnete Steuerfunktion können alle Fern-
steuerfunktionen der Fernbedienung deaktiviert wer-den.
 Um die Fernbedienung zu deaktivieren, drücken Sie die Taste zur Videosperre und befolgen Sie den
Anweisungen des Radios (Menü wählen, VES hinten,
Sperren). Wenn das Fahrzeug nicht mit einem DVD-
Player ausgestattet ist, schalten Sie die Funktion
165
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

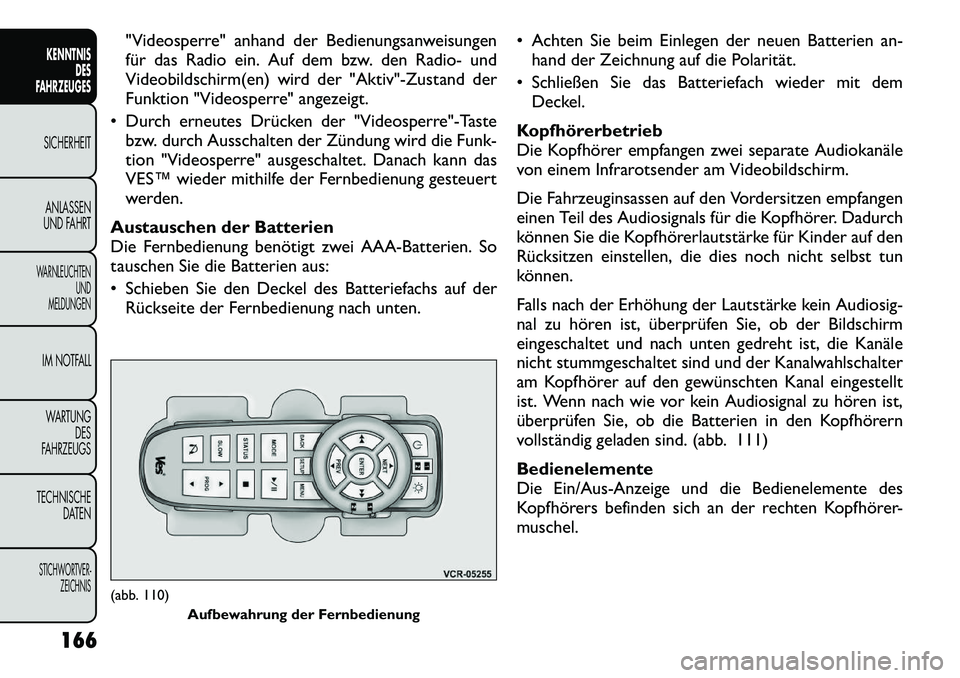

"Videosperre" anhand der Bedienungsanweisungen
für das Radio ein. Auf dem bzw. den Radio- und
Videobildschirm(en) wird der "Aktiv"-Zustand der
Funktion "Videosperre" angezeigt.
 Durch erneutes Drücken der "Videosperre"-Taste bzw. durch Ausschalten der Zündung wird die Funk-
tion "Videosperre" ausgeschaltet. Danach kann das
VES™ wieder mithilfe der Fernbedienung gesteuert
werden.
Austauschen der Batterien
Die Fernbedienung benötigt zwei AAA-Batterien. So
tauschen Sie die Batterien aus:
 Schieben Sie den Deckel des Batteriefachs auf der Rückseite der Fernbedienung nach unten.  Achten Sie beim Einlegen der neuen Batterien an-
hand der Zeichnung auf die Polarität.
 Schließen Sie das Batteriefach wieder mit dem Deckel.
Kopfhörerbetrieb
Die Kopfhörer empfangen zwei separate Audiokanäle
von einem Infrarotsender am Videobildschirm.
Die Fahrzeuginsassen auf den Vordersitzen empfangen
einen Teil des Audiosignals für die Kopfhörer. Dadurch
können Sie die Kopfhörerlautstärke für Kinder auf den
Rücksitzen einstellen, die dies noch nicht selbst tun
können.
Falls nach der Erhöhung der Lautstärke kein Audiosig-
nal zu hören ist, überprüfen Sie, ob der Bildschirm
eingeschaltet und nach unten gedreht ist, die Kanäle
nicht stummgeschaltet sind und der Kanalwahlschalter
am Kopfhörer auf den gewünschten Kanal eingestellt
ist. Wenn nach wie vor kein Audiosignal zu hören ist,
überprüfen Sie, ob die Batterien in den Kopfhörern
vollständig geladen sind. (abb. 111)
Bedienelemente
Die Ein/Aus-Anzeige und die Bedienelemente des
Kopfhörers befinden sich an der rechten Kopfhörer-
muschel.(abb. 110) Aufbewahrung der Fernbedienung
166
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

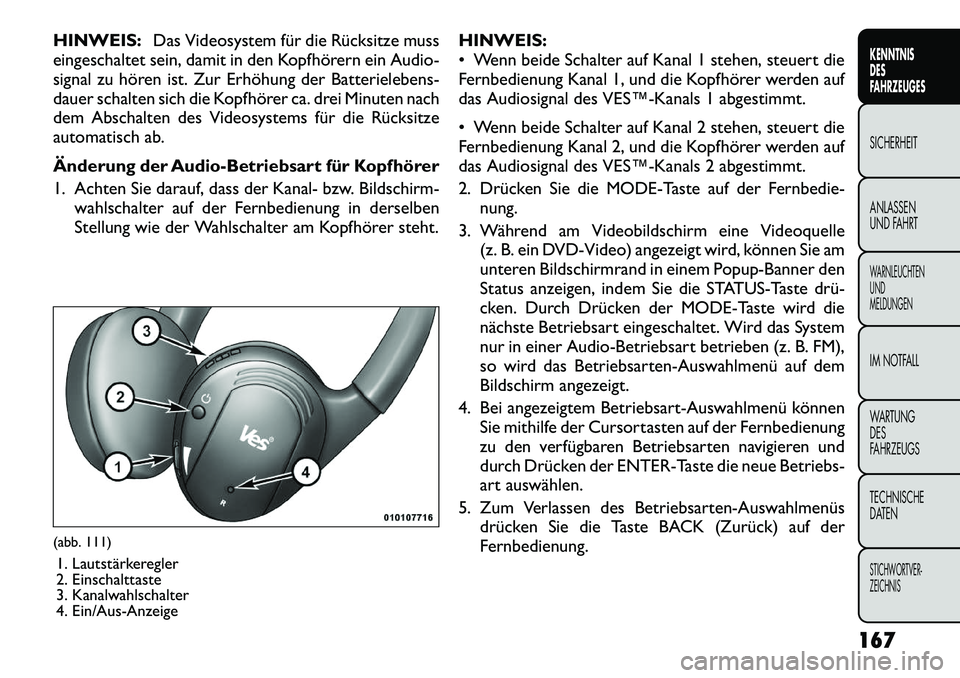

HINWEIS:Das Videosystem für die Rücksitze muss
eingeschaltet sein, damit in den Kopfhörern ein Audio-
signal zu hören ist. Zur Erhöhung der Batterielebens-
dauer schalten sich die Kopfhörer ca. drei Minuten nach
dem Abschalten des Videosystems für die Rücksitze
automatisch ab.
Änderung der Audio-Betriebsart für Kopfhörer
1. Achten Sie darauf, dass der Kanal- bzw. Bildschirm- wahlschalter auf der Fernbedienung in derselben
Stellung wie der Wahlschalter am Kopfhörer steht. HINWEIS:
 Wenn beide Schalter auf Kanal 1 stehen, steuert die
Fernbedienung Kanal 1, und die Kopfhörer werden auf
das Audiosignal des VES™­Kanals 1 abgestimmt.
 Wenn beide Schalter auf Kanal 2 stehen, steuert die
Fernbedienung Kanal 2, und die Kopfhörer werden auf
das Audiosignal des VES™­Kanals 2 abgestimmt.
2. Drücken Sie die MODE-Taste auf der Fernbedie-
nung.
3. Während am Videobildschirm eine Videoquelle (z. B. ein DVD-Video) angezeigt wird, können Sie am
unteren Bildschirmrand in einem Popup-Banner den
Status anzeigen, indem Sie die STATUS-Taste drü­
cken. Durch Drücken der MODE-Taste wird die
nächste Betriebsart eingeschaltet. Wird das System
nur in einer Audio-Betriebsart betrieben (z. B. FM),
so wird das Betriebsarten-Auswahlmenü auf dem
Bildschirm angezeigt.
4. Bei angezeigtem Betriebsart-Auswahlmenü können Sie mithilfe der Cursortasten auf der Fernbedienung
zu den verfügbaren Betriebsarten navigieren und
durch Drücken der ENTER-Taste die neue Betriebs-
art auswählen.
5. Zum Verlassen des Betriebsarten-Auswahlmenüs drücken Sie die Taste BACK (Zurück) auf der
Fernbedienung.(abb. 111)
1. Lautstärkeregler
2. Einschalttaste
3. Kanalwahlschalter
4. Ein/Aus-Anzeige
167
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

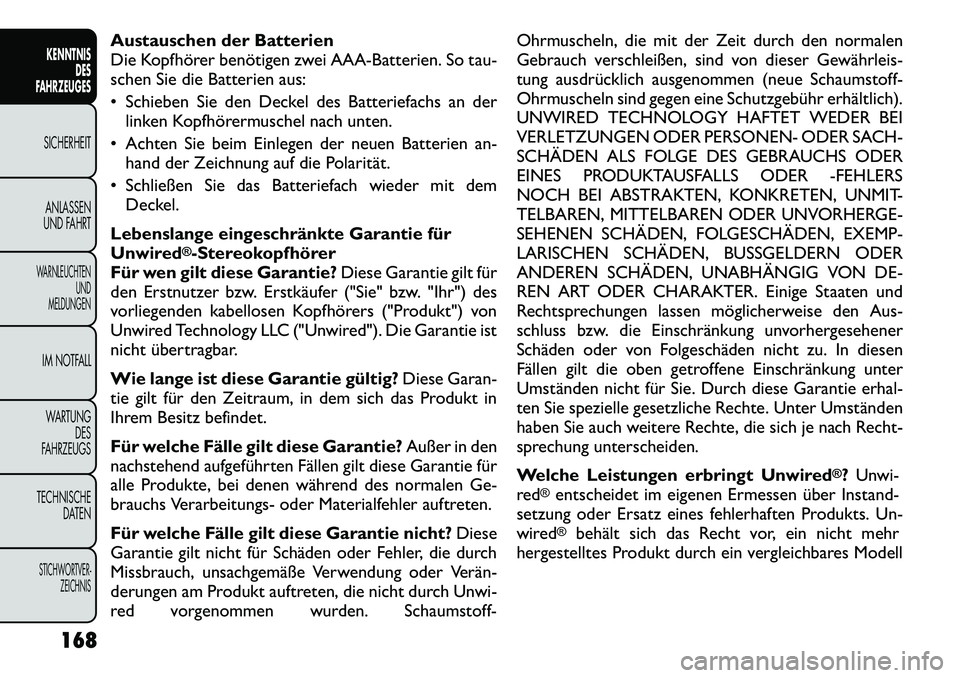

Austauschen der Batterien
Die Kopfhörer benötigen zwei AAA-Batterien. So tau-
schen Sie die Batterien aus:
 Schieben Sie den Deckel des Batteriefachs an derlinken Kopfhörermuschel nach unten.
 Achten Sie beim Einlegen der neuen Batterien an- hand der Zeichnung auf die Polarität.
 Schließen Sie das Batteriefach wieder mit dem Deckel.
Lebenslange eingeschränkte Garantie für
Unwired
®-Stereokopfhörer
Für wen gilt diese Garantie? Diese Garantie gilt für
den Erstnutzer bzw. Erstkäufer ("Sie" bzw. "Ihr") des
vorliegenden kabellosen Kopfhörers ("Produkt") von
Unwired Technology LLC ("Unwired"). Die Garantie ist
nicht übertragbar.
Wie lange ist diese Garantie gültig? Diese Garan-
tie gilt für den Zeitraum, in dem sich das Produkt in
Ihrem Besitz befindet.
Für welche Fälle gilt diese Garantie? Außer in den
nachstehend aufgeführten Fällen gilt diese Garantie für
alle Produkte, bei denen während des normalen Ge-
brauchs Verarbeitungs- oder Materialfehler auftreten.
Für welche Fälle gilt diese Garantie nicht? Diese
Garantie gilt nicht für Schäden oder Fehler, die durch
Missbrauch, unsachgemäße Verwendung oder Verän­
derungen am Produkt auftreten, die nicht durch Unwi-
red vorgenommen wurden. Schaumstoff- Ohrmuscheln, die mit der Zeit durch den normalen
Gebrauch verschleißen, sind von dieser Gewährleis­
tung ausdrücklich ausgenommen (neue Schaumstoff-
Ohrmuscheln sind gegen eine Schutzgebühr erhältlich).
UNWIRED TECHNOLOGY HAFTET WEDER BEI
VERLETZUNGEN ODER PERSONEN- ODER SACH-
SCHÄDEN ALS FOLGE DES GEBRAUCHS ODER
EINES PRODUKTAUSFALLS ODER -FEHLERS
NOCH BEI ABSTRAKTEN, KONKRETEN, UNMIT-
TELBAREN, MITTELBAREN ODER UNVORHERGE-
SEHENEN SCHÄDEN, FOLGESCHÄDEN, EXEMP-
LARISCHEN SCHÄDEN, BUSSGELDERN ODER
ANDEREN SCHÄDEN, UNABHÄNGIG VON DE-
REN ART ODER CHARAKTER. Einige Staaten und
Rechtsprechungen lassen möglicherweise den Aus-
schluss bzw. die Einschränkung unvorhergesehener
Schäden oder von Folgeschäden nicht zu. In diesen
Fällen gilt die oben getroffene Einschränkung unter
Umständen nicht für Sie. Durch diese Garantie erhal-
ten Sie spezielle gesetzliche Rechte. Unter Umständen
haben Sie auch weitere Rechte, die sich je nach Recht-
sprechung unterscheiden.
Welche Leistungen erbringt Unwired
®?
Unwi-
red
®entscheidet im eigenen Ermessen über Instand-
setzung oder Ersatz eines fehlerhaften Produkts. Un-
wired®
behält sich das Recht vor, ein nicht mehr
hergestelltes Produkt durch ein vergleichbares Modell
168
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

zu ersetzen. DIESE GARANTIE IST DIE EINZIGE GA-
RANTIE FÜR DIESES PRODUKT, REGELT IHR AUS-
SCHLIESSLICHES RECHT AUF ABHILFE BEI FEHLER-
HAFTEN PRODUKTEN UND GILT ANSTELLE
ALLER WEITEREN (AUSDRÜCKLICHEN ODER
STILLSCHWEIGEND EINGESCHLOSSENEN) GA-
RANTIEN, EINSCHLIESSLICH JEGLICHER GARAN-
TIEN DER MARKTGÄNGIGKEIT ODER TAUGLICH-
KEIT FÜR EINEN BESTIMMTEN ZWECK.
Videobildschirm
Anzeigen von Videos
Bei den Videobildschirmen sind zwei unterschiedliche
Betriebsarten möglich: ein Videomodus (bei der An-
zeige von Videos, z. B. eines DVD-Video, Aux-Videos
usw.) und ein Informationsmodus (siehe Abbil-
dung 113). Da es sich beim VES™ um ein System mit
zwei Kanälen bzw. Bildschirmen handelt, wird der In-
formationsmodus in einem zweigeteilten Bildschirm-
format angezeigt. Im Informationsmodus wird die linke
Seite des Bildschirms als "Kanal 1" und die rechte Seite
des Bildschirms als "Kanal 2" bezeichnet.
Videos werden nur auf Kanal 1 abgespielt. Wenn im
Videomodus das Bild im Vollbildmodus angezeigt wird,
steht die Funktion des Kanals 2 jedoch nach wie vor zur
Verfügung. Am unteren Bildschirmrand wird kurzzeitig
ein Popup-Banner im Videobild angezeigt (siehe Abbil-
dung 112). Wurde im Videomodus am Wahlschalter
der Fernbedienung der Kanal 2 ausgewählt, so wird bei
der ersten Betätigung einer Fernbedienungstaste dasPopup-Banner aktiviert, das den Status des Kanals 2
anzeigt. Während das Banner noch sichtbar ist, löst
jede weitere Betätigung einer Fernbedienungstaste für
Kanal 2 den angeforderten Fernbedienungsbefehl aus.
(abb. 112)
Bei einem System mit zwei Bildschirmen wird das
Video für Kanal 1 auf dem ersten Bildschirm hinten und
das Video für Kanal 2 auf dem zweiten Bildschirm
hinten angezeigt. Der Informationsmodus wird im ge-
teilten Bildschirm angezeigt: Die linke Seite des Bild-
schirms (Kanal 1) zeigt den Status/Modus des ersten
Bildschirms hinten und die rechte Seite des Bildschirms
(Kanal 2) zeigt den Status/Modus des zweiten Bild-
schirms hinten an.
Wenn sich Kanal 1 in einem Videomodus befindet, wird
das Bild auf dem ersten Bildschirm hinten im Vollbild-
modus angezeigt. Am unteren Bildschirmrand wird
(abb. 112)
Popup-Banner
169
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

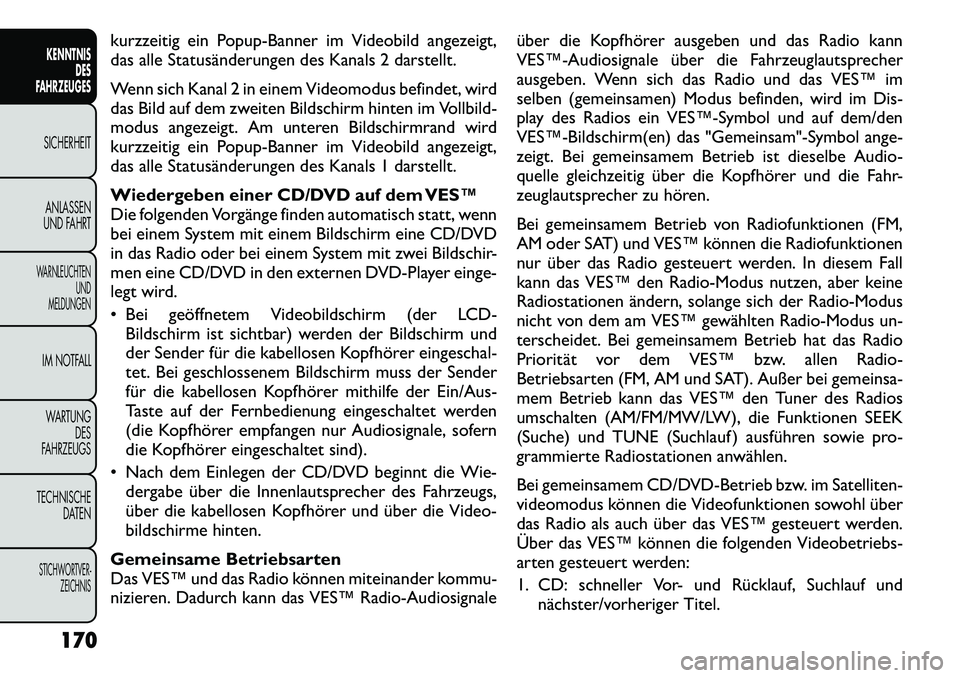

kurzzeitig ein Popup-Banner im Videobild angezeigt,
das alle Statusänderungen des Kanals 2 darstellt.
Wenn sich Kanal 2 in einem Videomodus befindet, wird
das Bild auf dem zweiten Bildschirm hinten im Vollbild-
modus angezeigt. Am unteren Bildschirmrand wird
kurzzeitig ein Popup-Banner im Videobild angezeigt,
das alle Statusänderungen des Kanals 1 darstellt.
Wiedergeben einer CD/DVD auf dem VES™
Die folgenden Vorgänge finden automatisch statt, wenn
bei einem System mit einem Bildschirm eine CD/DVD
in das Radio oder bei einem System mit zwei Bildschir-
men eine CD/DVD in den externen DVD-Player einge-
legt wird.
 Bei geöffnetem Videobildschirm (der LCD-Bildschirm ist sichtbar) werden der Bildschirm und
der Sender für die kabellosen Kopfhörer eingeschal-
tet. Bei geschlossenem Bildschirm muss der Sender
für die kabellosen Kopfhörer mithilfe der Ein/Aus-
Taste auf der Fernbedienung eingeschaltet werden
(die Kopfhörer empfangen nur Audiosignale, sofern
die Kopfhörer eingeschaltet sind).
 Nach dem Einlegen der CD/DVD beginnt die Wie- dergabe über die Innenlautsprecher des Fahrzeugs,
über die kabellosen Kopfhörer und über die Video-
bildschirme hinten.
Gemeinsame Betriebsarten
Das VES™ und das Radio können miteinander kommu-
nizieren. Dadurch kann das VES™ Radio-Audiosignale über die Kopfhörer ausgeben und das Radio kann
VES™­Audiosignale über die Fahrzeuglautsprecher
ausgeben. Wenn sich das Radio und das VES™ im
selben (gemeinsamen) Modus befinden, wird im Dis-
play des Radios ein VES™­Symbol und auf dem/den
VES™­Bildschirm(en) das "Gemeinsam"-Symbol ange-
zeigt. Bei gemeinsamem Betrieb ist dieselbe Audio-
quelle gleichzeitig über die Kopfhörer und die Fahr-
zeuglautsprecher zu hören.
Bei gemeinsamem Betrieb von Radiofunktionen (FM,
AM oder SAT) und VES™ können die Radiofunktionen
nur über das Radio gesteuert werden. In diesem Fall
kann das VES™ den Radio-Modus nutzen, aber keine
Radiostationen ändern, solange sich der Radio-Modus
nicht von dem am VES™ gewählten Radio-Modus un-
terscheidet. Bei gemeinsamem Betrieb hat das Radio
Priorität vor dem VES™ bzw. allen Radio-
Betriebsarten (FM, AM und SAT). Außer bei gemeinsa-
mem Betrieb kann das VES™ den Tuner des Radios
umschalten (AM/FM/MW/LW), die Funktionen SEEK
(Suche) und TUNE (Suchlauf ) ausführen sowie pro-
grammierte Radiostationen anwählen.
Bei gemeinsamem CD/DVD-Betrieb bzw. im Satelliten-
videomodus können die Videofunktionen sowohl über
das Radio als auch über das VES™ gesteuert werden.
Über das VES™ können die folgenden Videobetriebs-
arten gesteuert werden:
1. CD: schneller Vor- und Rücklauf, Suchlauf und
nächster/vorheriger Titel.
170
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
