WARNLEUCHTEN UND MELDUNGEN

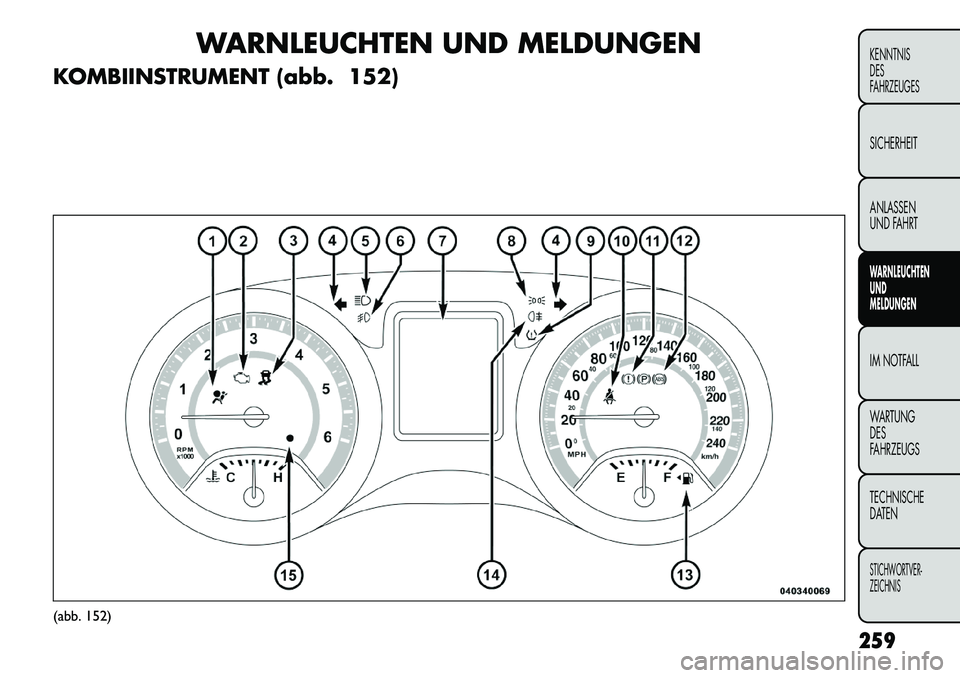

KOMBIINSTRUMENT (abb. 152)
(abb. 152) 259
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTEN UNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

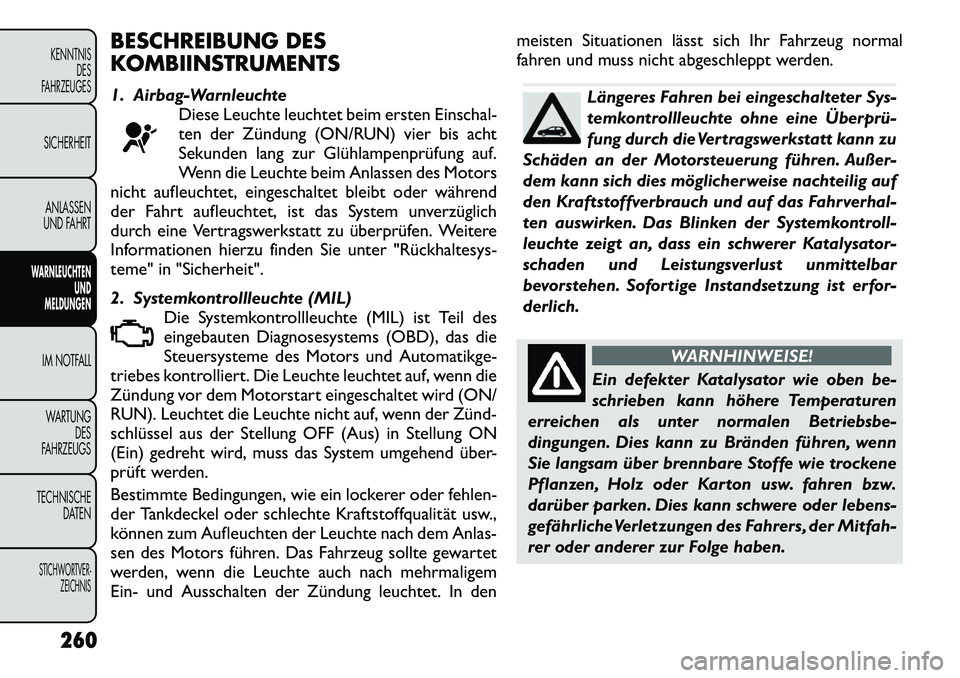

BESCHREIBUNG DES
KOMBIINSTRUMENTS
1. Airbag-WarnleuchteDiese Leuchte leuchtet beim ersten Einschal-
ten der Zündung (ON/RUN) vier bis acht
Sekunden lang zur Glühlampenprüfung auf.
Wenn die Leuchte beim Anlassen des Motors
nicht aufleuchtet, eingeschaltet bleibt oder während
der Fahrt aufleuchtet, ist das System unverzüglich
durch eine Vertragswerkstatt zu überprüfen. Weitere
Informationen hierzu finden Sie unter "Rückhaltesys-
teme" in "Sicherheit".
2. Systemkontrollleuchte (MIL)
Die Systemkontrollleuchte (MIL) ist Teil des
eingebauten Diagnosesystems (OBD), das die
Steuersysteme des Motors und Automatikge-
triebes kontrolliert. Die Leuchte leuchtet auf, wenn die
Zündung vor dem Motorstart eingeschaltet wird (ON/
RUN). Leuchtet die Leuchte nicht auf, wenn der Zünd­
schlüssel aus der Stellung OFF (Aus) in Stellung ON
(Ein) gedreht wird, muss das System umgehend über-
prüft werden.
Bestimmte Bedingungen, wie ein lockerer oder fehlen-
der Tankdeckel oder schlechte Kraftstoffqualität usw.,
können zum Aufleuchten der Leuchte nach dem Anlas-
sen des Motors führen. Das Fahrzeug sollte gewartet
werden, wenn die Leuchte auch nach mehrmaligem
Ein- und Ausschalten der Zündung leuchtet. In den meisten Situationen lässt sich Ihr Fahrzeug normal
fahren und muss nicht abgeschleppt werden.
Längeres Fahren bei eingeschalteter Sys-
temkontrollleuchte ohne eine Überprü­
fung durch die Vertragswerkstatt kann zu
Schäden an der Motorsteuerung führen. Außer-
dem kann sich dies möglicherweise nachteilig auf
den Kraftstoffverbrauch und auf das Fahrverhal-
ten auswirken. Das Blinken der Systemkontroll-
leuchte zeigt an, dass ein schwerer Katalysator-
schaden und Leistungsverlust unmittelbar
bevorstehen. Sofortige Instandsetzung ist erfor-
derlich.
WARNHINWEISE!
Ein defekter Katalysator wie oben be-
schrieben kann höhere Temperaturen
erreichen als unter normalen Betriebsbe-
dingungen. Dies kann zu Bränden führen, wenn
Sie langsam über brennbare Stoffe wie trockene
Pflanzen, Holz oder Karton usw. fahren bzw.
darüber parken. Dies kann schwere oder lebens-
gefährliche Verletzungen des Fahrers, der Mitfah-
rer oder anderer zur Folge haben.
260KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

3. ESP-Systemkontrollleuchte (bei Versionen/
Märkten, wo verfügbar)Die "ESP-Systemkontrollleuchte" im Kombi-
instrument leuchtet beim Einschalten der
Zündung (ON/RUN) auf. Die Leuchte er-
lischt, wenn der Motor läuft. Leuchtet die
"ESP-Systemkontrollleuchte" bei laufendem Motor
ständig, liegt eine Störung im ESP-System vor. Wenn
diese Leuchte nach mehreren Fahrzyklen eingeschaltet
bleibt und das Fahrzeug mehrere Kilometer mit Ge-
schwindigkeiten über 48 km/h gefahren wurde, suchen
Sie so bald wie möglich eine Vertragswerkstatt auf, um
die Ursache der Störung feststellen und diese beheben
zu lassen. HINWEIS:
 Die "Kontrollleuchte ESP Aus" und die "ESP-
Systemkontrollleuchte" leuchten bei jedem Einschalten
der Zündung (ON/RUN) kurzzeitig auf.
 Bei jedem Einschalten der Zündung (ON/RUN) wird
das ESP-System eingeschaltet, selbst wenn es zuvor
ausgeschaltet wurde.
 Das ESP-System erzeugt Summ- oder Klickgeräu­
sche, wenn es aktiv ist. Dies ist normal, die Geräusche
hören auf, sobald das ESP nach dem Manöver, das die
ESP-Aktivierung auslöste, inaktiv wird. 4. Blinkerkontrollleuchte
Der linke oder rechte Pfeil blinkt im Einklang
mit dem entsprechenden vorderen und hin-
teren Blinkersignal, wenn der Blinkerschalter
betätigt wird. (Weitere Informationen hierzu
finden Sie unter "Leuchten" in "Kenntnis des Fahr-zeugs".) HINWEIS:
 Ein akustisches Warnsignal ertönt, wenn das Fahr-
zeug mehr als 1,6 km mit eingeschaltetem Blinker fährt.
 Prüfen Sie auf eine defekte Außenglühbirne, wenn
einer der Blinker schnell blinkt.
5. Fernlicht-Kontrollleuchte Diese Anzeige zeigt an, dass das Fernlicht einge-
schaltet ist. Ziehen Sie den Kombischalterhebel
auf der linken Seite der Lenksäule zu sich, um das
Abblendlicht zu schalten. (Weitere Informationen
hierzu finden Sie unter "Leuchten" in "Kenntnis desFahrzeugs".)
6. Nebelscheinwerferanzeige (bei Versionen/
Märkten, wo verfügbar)
Bei eingeschalteten Nebelscheinwerfern leuch-
tet diese Leuchte auf. (Weitere Informationen
hierzu finden Sie unter "Leuchten" in "Kenntnis
des Fahrzeugs".)
261KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTEN UNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

7. Kilometerzähleranzeige/Info-Display (EVIC)
Kilometerzähler
Das Kilometerzähler-Display gibt die Gesamtkilome-
terzahl an, die das Fahrzeug gefahren wurde.
Anzeige im Info-Display (EVIC)
Das Infodisplay (EVIC) verfügt über ein interaktives
Display, das sich im Kombiinstrument befindet. Wei-
tere Informationen hierzu finden Sie unter "Info-
Display (EVIC") in "Kenntnis des Fahrzeugs".
8. Anzeige Standleuchte/Scheinwerfer ein (bei
Versionen/Märkten, wo verfügbar)Diese Kontrollleuchte leuchtet auf, wenn die
Standleuchten oder die Scheinwerfer einge-
schaltet werden. (Weitere Informationen
hierzu finden Sie unter "Leuchten" in "Kennt-
nis des Fahrzeugs".)
9. Reifendruck-Warnleuchte (bei Versionen/
Märkten, wo verfügbar) Jeder Reifen (auch das Ersatzrad, falls vorhan-
den) sollte einmal im Monat im kalten Zu-
stand auf den vom Hersteller empfohlenen
Reifendruck überprüft werden. Die Druck-
werte sind auf der Fahrzeugplakette oder einer Reifen-
druckplakette angegeben. (Ist Ihr Fahrzeug mit Reifen
einer anderen Größe ausgestattet als der, die auf den
Fahrzeugaufklebern oder der Reifendruckplakette an-
gegeben ist, dann müssen Sie den korrekten Reifen-
druck für diese Reifen bestimmen.) Als weitere Sicherheitsfunktion wurde Ihr Fahrzeug
mit einem Reifendrucküberwachungssystem (TPMS)
ausgestattet; eine Warnleuchte meldet zu niedrigen
Druck an einem oder mehreren Reifen. Wenn die
Reifendruck-Warnleuchte aufleuchtet, sollten Sie un-
verzüglich anhalten und Ihre Reifen prüfen und sie auf
den korrekten Druck aufpumpen. Das Fahren mit deut-
lich reduziertem Reifendruck führt zur Überhitzung
des Reifens und kann zu einem Reifenausfall führen. Zu
niedriger Reifendruck führt außerdem zu erhöhtem
Kraftstoffverbrauch sowie erhöhtem Reifenverschleiß
und kann Fahrverhalten sowie Bremsweg des Fahr-
zeugs beeinträchtigen.
Beachten Sie bitte, dass das TPMS kein Ersatz für
regelmäßige Reifenwartung ist und dass der Fahrzeug-
führer auch dann für den korrekten Reifendruck ver-
antwortlich ist, wenn der Druckabfall zu gering ist, um
das Reifendruckwarnsymbol des TPMS aufleuchten zulassen.
Ihr Fahrzeug besitzt auch eine TPMS­Störungsanzeige;
sie meldet, wenn das System nicht korrekt funktioniert.
Die TPMS­Störungsanzeige ist mit der Warnleuchte
dieses Systems kombiniert. Erfasst das System eine
Störung, blinkt die Warnleuchte für etwa eine Minute
und leuchtet danach kontinuierlich auf. Dies wieder-
holt sich auch bei nachfolgenden Fahrzeugstarts, so-
lange die Störung besteht. Wenn die Störungsanzeige
leuchtet, kann das System unter Umständen die Signale
für zu niedrigen Reifendruck nicht wie beabsichtigt
erfassen und anzeigen! TPMS­Störungen können aus
262KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

vielen Gründen entstehen, einschließlich des Aufzie-
hens von Ersatzrädern oder dem Umsetzen der Reifen
oder Räder am Fahrzeug. Prüfen Sie nach dem Aus-
tausch von einem oder mehreren Reifen bzw. Rädern
stets die TPMS­Störungsanzeige an Ihrem Fahrzeug, um
sicherzustellen, dass das TPMS-System mit den Ersatz-
reifen oder den anderen Reifen bzw. Rädern korrekt
funktioniert.
Das Reifendrucküberwachungssystem
(TPMS) ist für die werksseitig angebau-
ten Räder und Reifen optimiert . Die
TPMS-Reifendrücke und Warnsignale wurden für
die Original-Reifengröße Ihres Fahrzeugs festge-
legt . Bei Verwendung von Reifen, deren Größe
und/oder Bauart nicht den Originalreifen ent-
spricht , können unerwünschte Systemfunktionen
oder Sensorschäden auftreten. Nachträglich auf-
gezogene Räder können die Sensoren beschädi­
gen.Verwenden Sie keine auf dem Zubehörmarkt
gekauften Reifendicht- und Auswuchtmittel, wenn
Ihr Fahrzeug mitTPMS ausgestattet ist , da dies die
Sensoren beschädigen kann. (Weitere Informatio-
nen hierzu finden Sie unter "Reifendruck" in
"Reifen – Allgemeine Informationen" und "Rei-
fendrucküberwachungssystem (TPMS)" in "Tech-
nische Daten".) 10. Gurtwarnleuchte
Diese Leuchte schaltet sich beim ersten Ein-
schalten der Zündung (ON/RUN) für fünf bis
acht Sekunden zur Glühlampenprüfung ein.
Während der Prüfung der Glühlampen ertönt ein akus-
tisches Warnsignal, wenn der Fahrer nicht angeschnallt
ist. Wenn der Fahrer nach der Prüfung der Glühlampen
oder beim Fahren weiterhin nicht angeschnallt ist,
blinkt die Gurtwarnleuchte oder leuchtet dauerhaft.
Weitere Informationen hierzu finden Sie unter "Rück­
haltesysteme" in "Sicherheit".
11. Bremswarnleuchte Diese Leuchte überwacht verschiedene
Bremsfunktionen einschließlich Bremsflüssig­
keitsstand und Feststellbremsenbetätigung.
Leuchtet die Bremsleuchte auf, kann dies an-
zeigen, dass die Feststellbremse betätigt wurde, dass
der Bremsflüssigkeitsstand niedrig ist oder dass eine
Störung am Ausgleichsbehälter des Antiblockiersys-
tems (ABS) vorliegt.
Wenn die Leuchte weiterhin leuchtet, obwohl die Fest-
stellbremse gelöst wurde und der Flüssigkeitsstand im
Vorratsbehälter für den Hauptbremszylinder in Ord-
nung ist, weist dies darauf hin, dass das ABS-System/
elektronische Stabilitätsprogramm (ESP) eine mögliche
Störung der Bremshydraulik oder ein Problem mit dem
Bremskraftverstärker erkannt hat. In diesem Fall bleibt
die Leuchte so lange eingeschaltet, bis die Störung
263KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTEN UNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

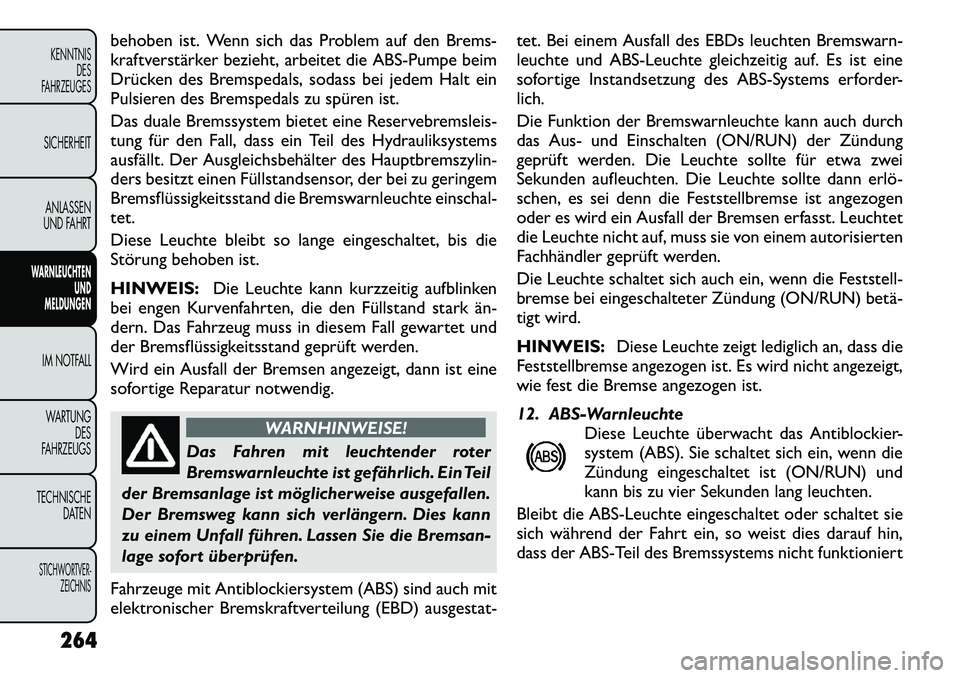

behoben ist. Wenn sich das Problem auf den Brems-
kraftverstärker bezieht, arbeitet die ABS-Pumpe beim
Drücken des Bremspedals, sodass bei jedem Halt ein
Pulsieren des Bremspedals zu spüren ist.
Das duale Bremssystem bietet eine Reservebremsleis-
tung für den Fall, dass ein Teil des Hydrauliksystems
ausfällt. Der Ausgleichsbehälter des Hauptbremszylin-
ders besitzt einen Füllstandsensor, der bei zu geringem
Bremsflüssigkeitsstand die Bremswarnleuchte einschal-
tet.
Diese Leuchte bleibt so lange eingeschaltet, bis die
Störung behoben ist. HINWEIS:Die Leuchte kann kurzzeitig aufblinken
bei engen Kurvenfahrten, die den Füllstand stark än­
dern. Das Fahrzeug muss in diesem Fall gewartet und
der Bremsflüssigkeitsstand geprüft werden.
Wird ein Ausfall der Bremsen angezeigt, dann ist eine
sofortige Reparatur notwendig.
WARNHINWEISE!
Das Fahren mit leuchtender roter
Bremswarnleuchte ist gefährlich. Ein Teil
der Bremsanlage ist möglicherweise ausgefallen.
Der Bremsweg kann sich verlängern. Dies kann
zu einem Unfall führen. Lassen Sie die Bremsan-
lage sofort überprüfen.
Fahrzeuge mit Antiblockiersystem (ABS) sind auch mit
elektronischer Bremskraftverteilung (EBD) ausgestat- tet. Bei einem Ausfall des EBDs leuchten Bremswarn-
leuchte und ABS-Leuchte gleichzeitig auf. Es ist eine
sofortige Instandsetzung des ABS-Systems erforder-lich.
Die Funktion der Bremswarnleuchte kann auch durch
das Aus- und Einschalten (ON/RUN) der Zündung
geprüft werden. Die Leuchte sollte für etwa zwei
Sekunden aufleuchten. Die Leuchte sollte dann erlö­
schen, es sei denn die Feststellbremse ist angezogen
oder es wird ein Ausfall der Bremsen erfasst. Leuchtet
die Leuchte nicht auf, muss sie von einem autorisierten
Fachhändler geprüft werden.
Die Leuchte schaltet sich auch ein, wenn die Feststell-
bremse bei eingeschalteter Zündung (ON/RUN) betä­
tigt wird. HINWEIS:
Diese Leuchte zeigt lediglich an, dass die
Feststellbremse angezogen ist. Es wird nicht angezeigt,
wie fest die Bremse angezogen ist.
12. ABS-Warnleuchte Diese Leuchte überwacht das Antiblockier-
system (ABS). Sie schaltet sich ein, wenn die
Zündung eingeschaltet ist (ON/RUN) und
kann bis zu vier Sekunden lang leuchten.
Bleibt die ABS-Leuchte eingeschaltet oder schaltet sie
sich während der Fahrt ein, so weist dies darauf hin,
dass der ABS-Teil des Bremssystems nicht funktioniert
264KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

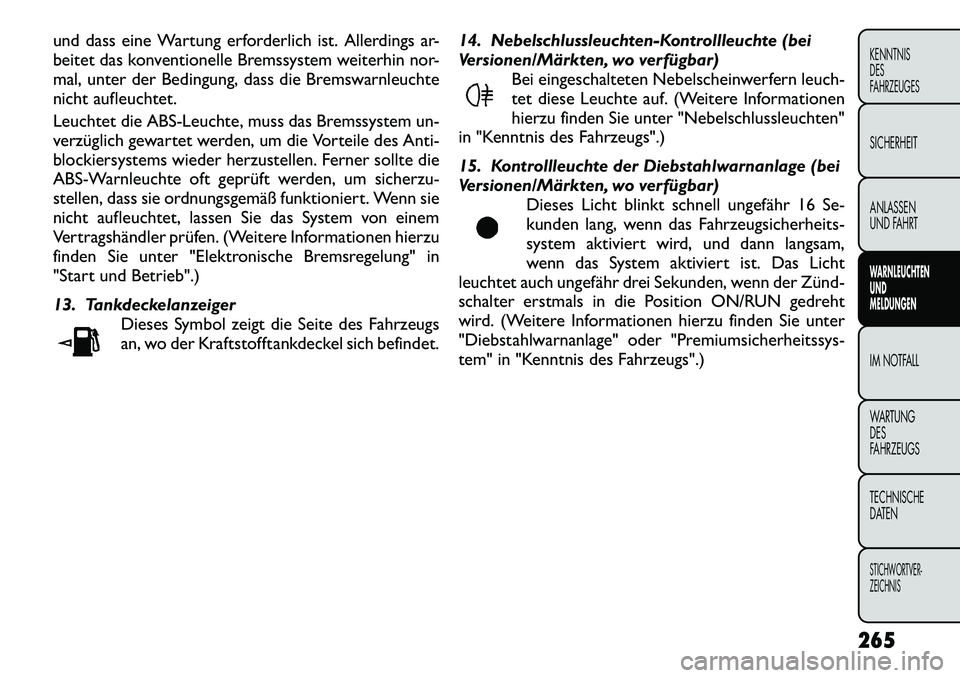

und dass eine Wartung erforderlich ist. Allerdings ar-
beitet das konventionelle Bremssystem weiterhin nor-
mal, unter der Bedingung, dass die Bremswarnleuchte
nicht aufleuchtet.
Leuchtet die ABS-Leuchte, muss das Bremssystem un-
verzüglich gewartet werden, um die Vorteile des Anti-
blockiersystems wieder herzustellen. Ferner sollte die
ABS-Warnleuchte oft geprüft werden, um sicherzu-
stellen, dass sie ordnungsgemäß funktioniert. Wenn sie
nicht aufleuchtet, lassen Sie das System von einem
Vertragshändler prüfen. (Weitere Informationen hierzu
finden Sie unter "Elektronische Bremsregelung" in
"Start und Betrieb".)
13. TankdeckelanzeigerDieses Symbol zeigt die Seite des Fahrzeugs
an, wo der Kraftstofftankdeckel sich befindet. 14. Nebelschlussleuchten-Kontrollleuchte (bei
Versionen/Märkten, wo verfügbar)
Bei eingeschalteten Nebelscheinwerfern leuch-
tet diese Leuchte auf. (Weitere Informationen
hierzu finden Sie unter "Nebelschlussleuchten"
in "Kenntnis des Fahrzeugs".)
15. Kontrollleuchte der Diebstahlwarnanlage (bei
Versionen/Märkten, wo verfügbar)
Dieses Licht blinkt schnell ungefähr 16 Se-
kunden lang, wenn das Fahrzeugsicherheits-
system aktiviert wird, und dann langsam,
wenn das System aktiviert ist. Das Licht
leuchtet auch ungefähr drei Sekunden, wenn der Zünd­
schalter erstmals in die Position ON/RUN gedreht
wird. (Weitere Informationen hierzu finden Sie unter
"Diebstahlwarnanlage" oder "Premiumsicherheitssys-
tem" in "Kenntnis des Fahrzeugs".)
265KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTEN UNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

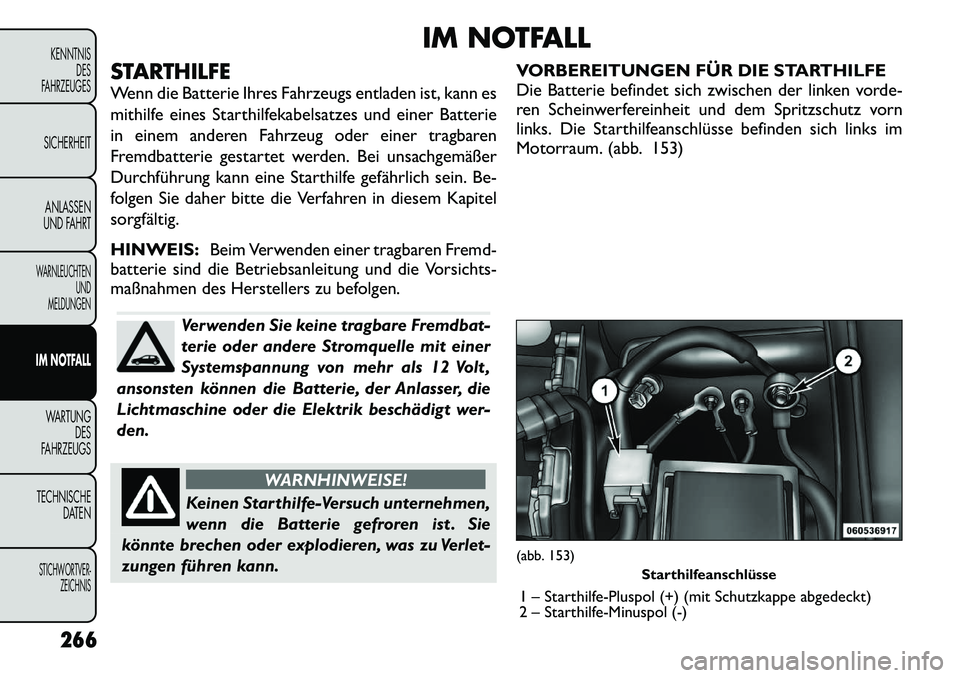

IM NOTFALL
STARTHILFE
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann es
mithilfe eines Starthilfekabelsatzes und einer Batterie
in einem anderen Fahrzeug oder einer tragbaren
Fremdbatterie gestartet werden. Bei unsachgemäßer
Durchführung kann eine Starthilfe gefährlich sein. Be-
folgen Sie daher bitte die Verfahren in diesem Kapitel
sorgfältig. HINWEIS: Beim Verwenden einer tragbaren Fremd-
batterie sind die Betriebsanleitung und die Vorsichts-
maßnahmen des Herstellers zu befolgen.
Verwenden Sie keine tragbare Fremdbat-
terie oder andere Stromquelle mit einer
Systemspannung von mehr als 12 Volt ,
ansonsten können die Batterie, der Anlasser, die
Lichtmaschine oder die Elektrik beschädigt wer-den.
WARNHINWEISE!
Keinen Starthilfe-Versuch unternehmen,
wenn die Batterie gefroren ist . Sie
könnte brechen oder explodieren, was zu Verlet-
zungen führen kann. VORBEREITUNGEN FÜR DIE STARTHILFE
Die Batterie befindet sich zwischen der linken vorde-
ren Scheinwerfereinheit und dem Spritzschutz vorn
links. Die Starthilfeanschlüsse befinden sich links im
Motorraum. (abb. 153)
(abb. 153)
Starthilfeanschlüsse
1 – Starthilfe-Pluspol (+) (mit Schutzkappe abgedeckt)
2 – Starthilfe-Minuspol (-)
266
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
