En cas de crev aison
Dé mont ez la roue dont le pneu matique est crevé et r empla cez-la
par la roue de secours.
■ Av ant d e le ver le vé hicule avec le cr ic
● Garez le véh icul e sur un sol du r, bien à p lat .
● Se rre z le frein de stationnem ent.
● Met tez le s électeur de vitesses sur P (transmission
aut omatique) ou sur R (bo îte de vitess es man uelle) .
● Arrêtez l e moteur .
● Allu me z les fe ux de d étres se.
■ Empla cement de la roue de secou rs, d u cr ic et de l'ou tilla ge
Roue de
secou rs
Cr
ic
Clé
d'éc rou
de r oue
Maniv elle
de cr ic

456 5-2. Mesures à p rend re en c as d'urgenc e
MATRIX_D

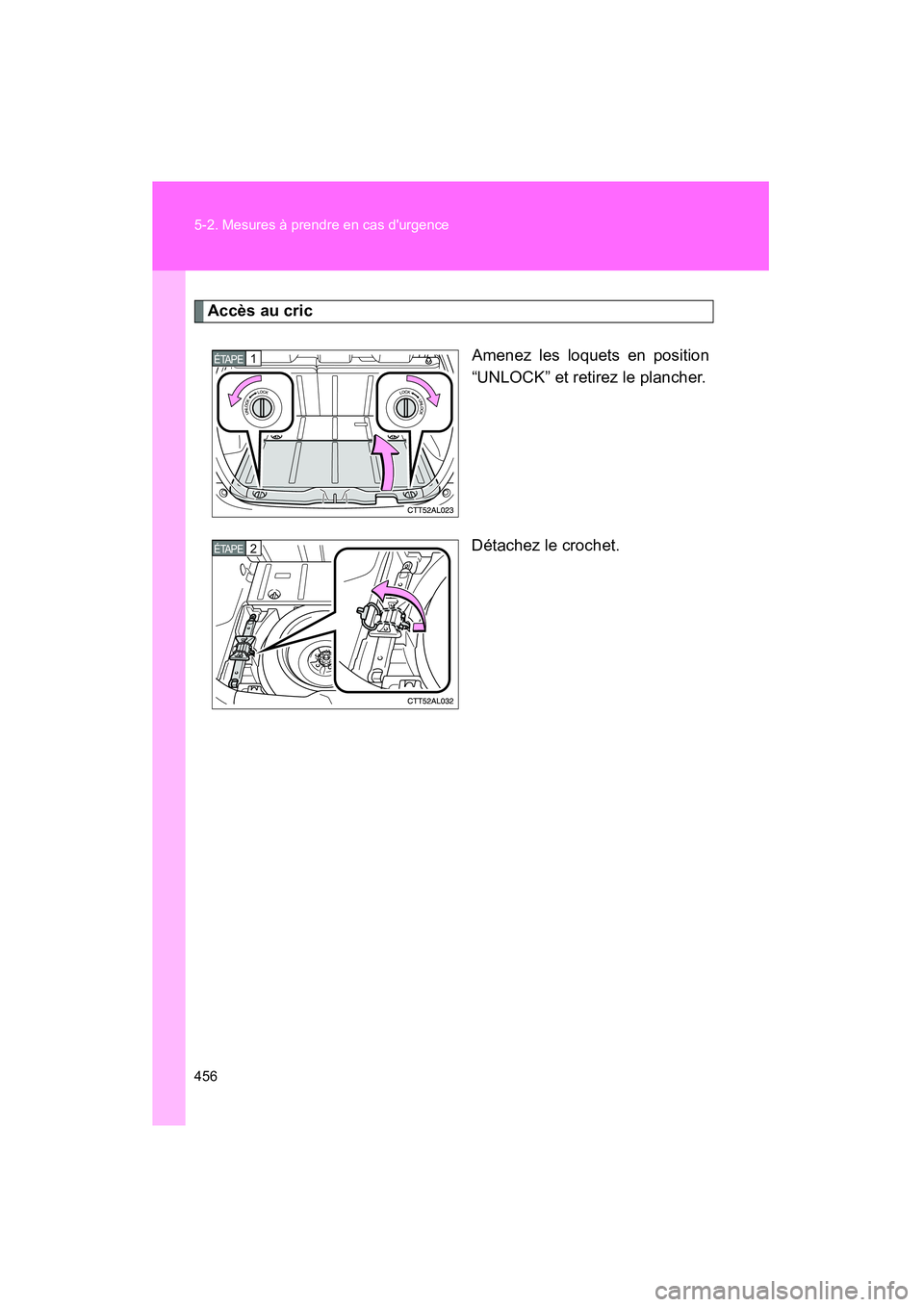

Accè s au cric
Amenez le s loquet s en p osition
“U NLOC K” et re tirez le plan cher.
D étac hez le croc het .
1ÉTAPE
2ÉTAPE

5
En cas d e p rob lème
457
5-2
. Mesures à prendre en cas d'urgence
MATRIX_D

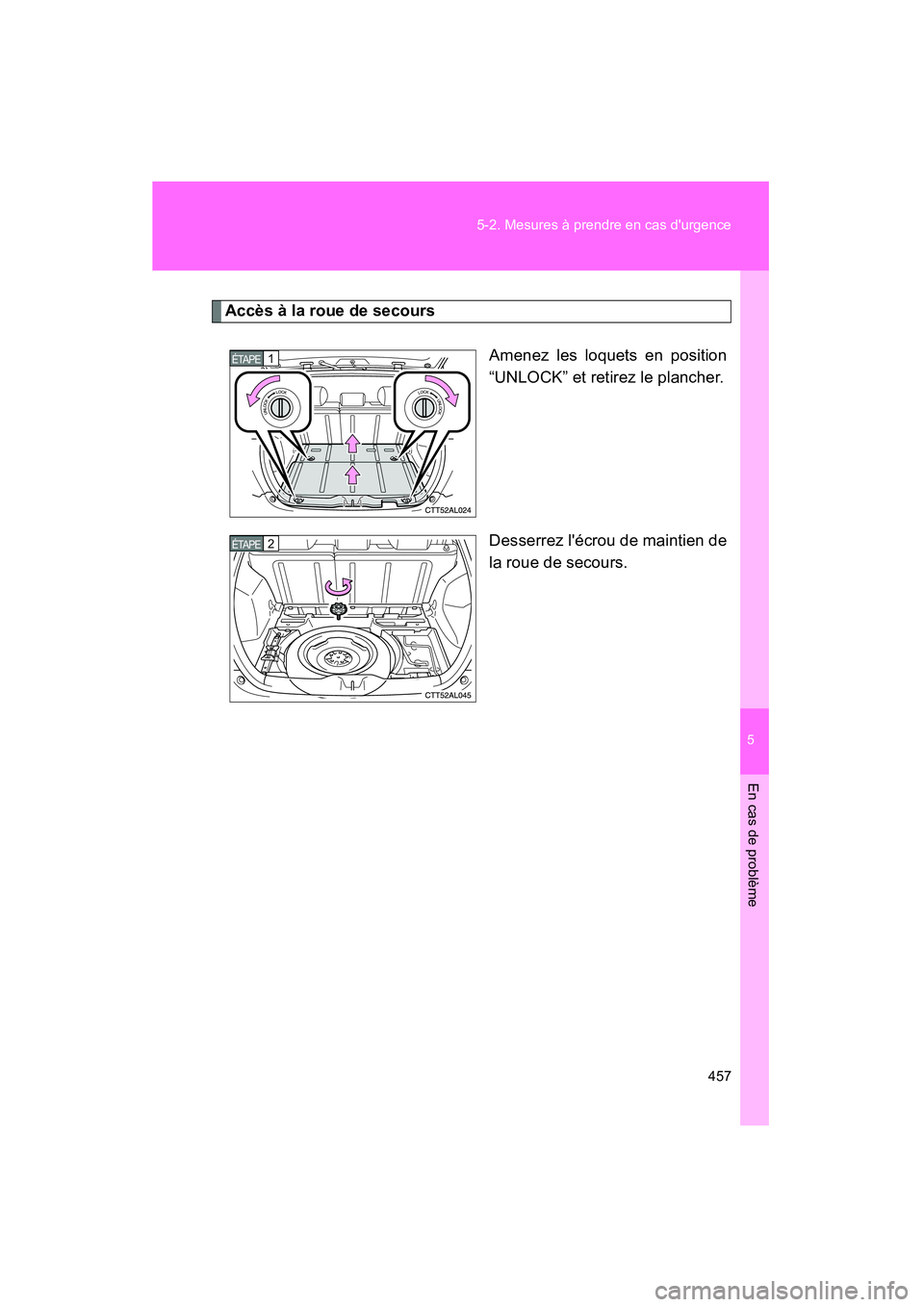

Accès à la roue de secours
Amene z les loque ts en pos ition
“UNL OCK” et re tirez le pl ancher.
De sser rez l 'écro u de maintien de
la roue de seco urs.
1ÉTAPE
2ÉTAPE

458 5-2. Mesures à p rend re en c as d'urgenc e
MATRIX_D

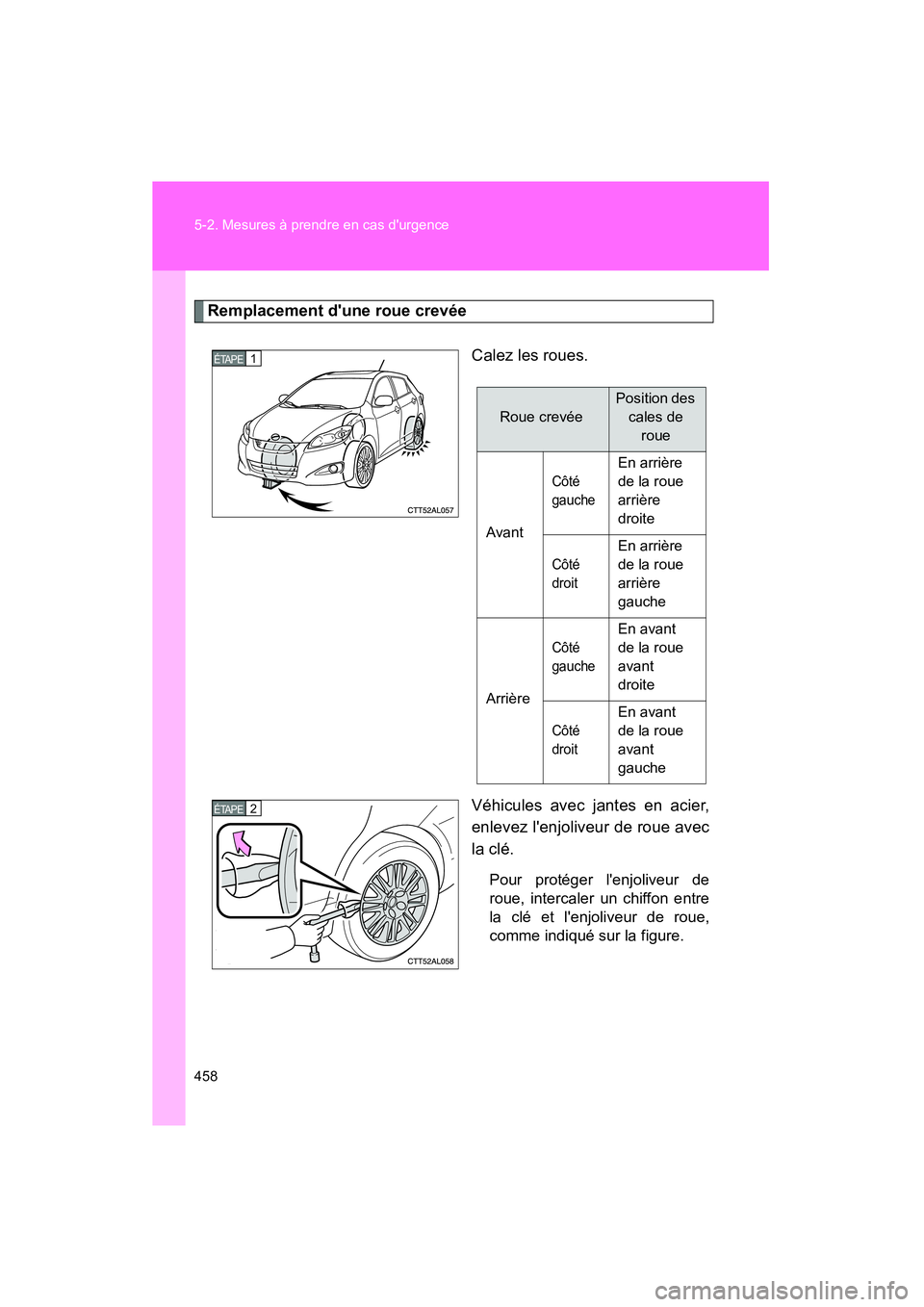

Remplacemen t d'un e r oue cr evée
Calez l es ro ues .
Véhicule s av ec ja ntes en a cie r,
enle vez l'en joliveur de ro ue av ec
la clé.
Pour pr otéger l'enjoliveur de
r oue , int ercal er un c hiffon entr e
l a c lé e t l'enjoli veur de r oue,
c omme indiqué sur la figure.
1ÉTAPE
Roue c revée
Positi on des
ca les d e
ro ue
Av ant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droi t
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En av ant
de la roue
avant
droite
Côté
droi t
En av ant
de la roue
avant
gauche
2ÉTAPE

5
En cas d e p rob lème
459
5-2
. Mesures à prendre en cas d'urgence
MATRIX_D D
esser rez d'un t our les écr ous
de ro ue.

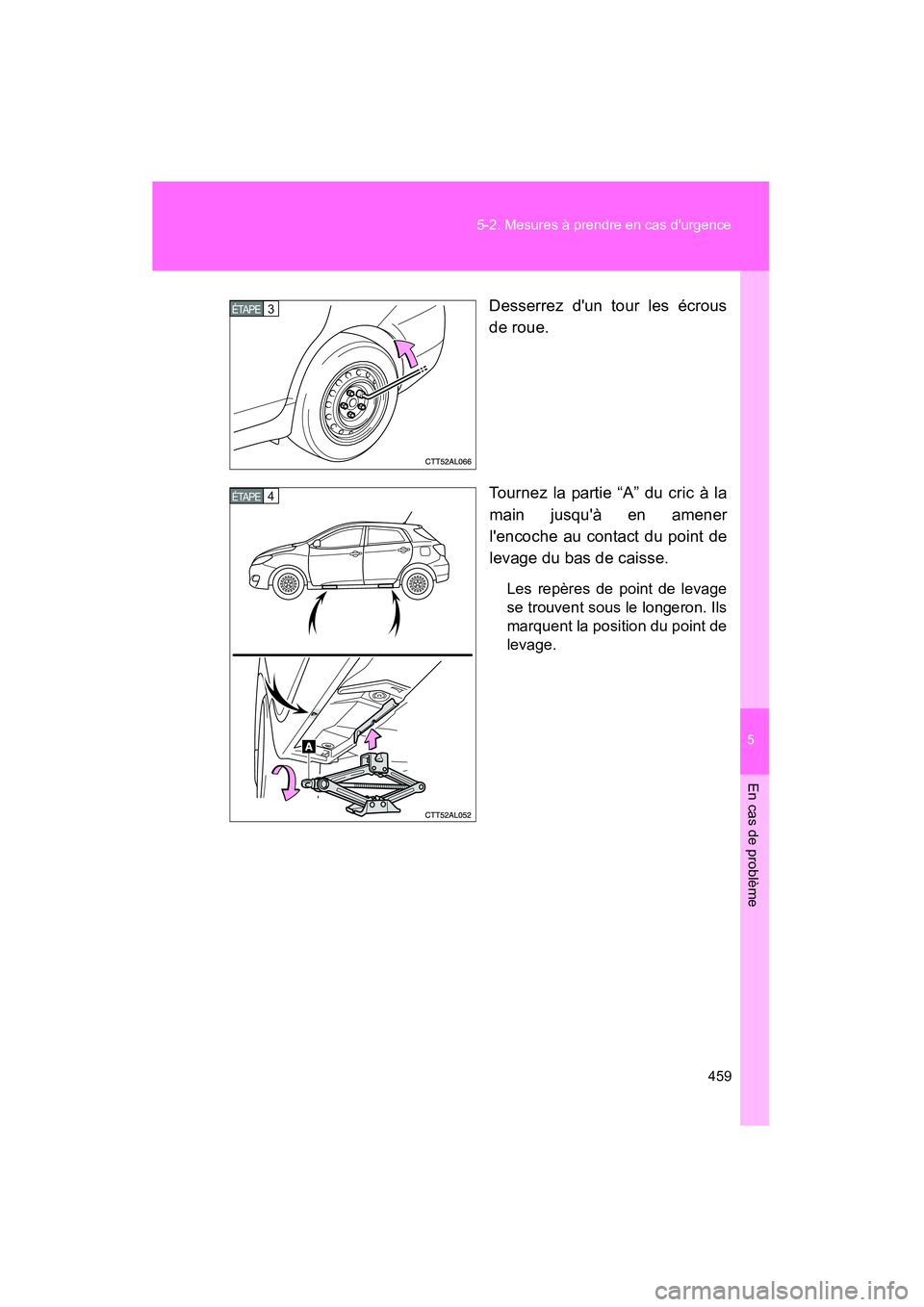

Tournez la pa rtie “A” du cric à la
mai n j usqu'à en ame ner
l'encoch e au contact du poi nt de
levag e du bas de caisse.
Les repères de point de levage
se trouven t sous le lo ngeron. I ls
marq uent l a p osition du po int de
lev age.
3ÉTAPE
4ÉTAPE

460 5-2. Mesures à p rend re en c as d'urgenc e
MATRIX_D Le

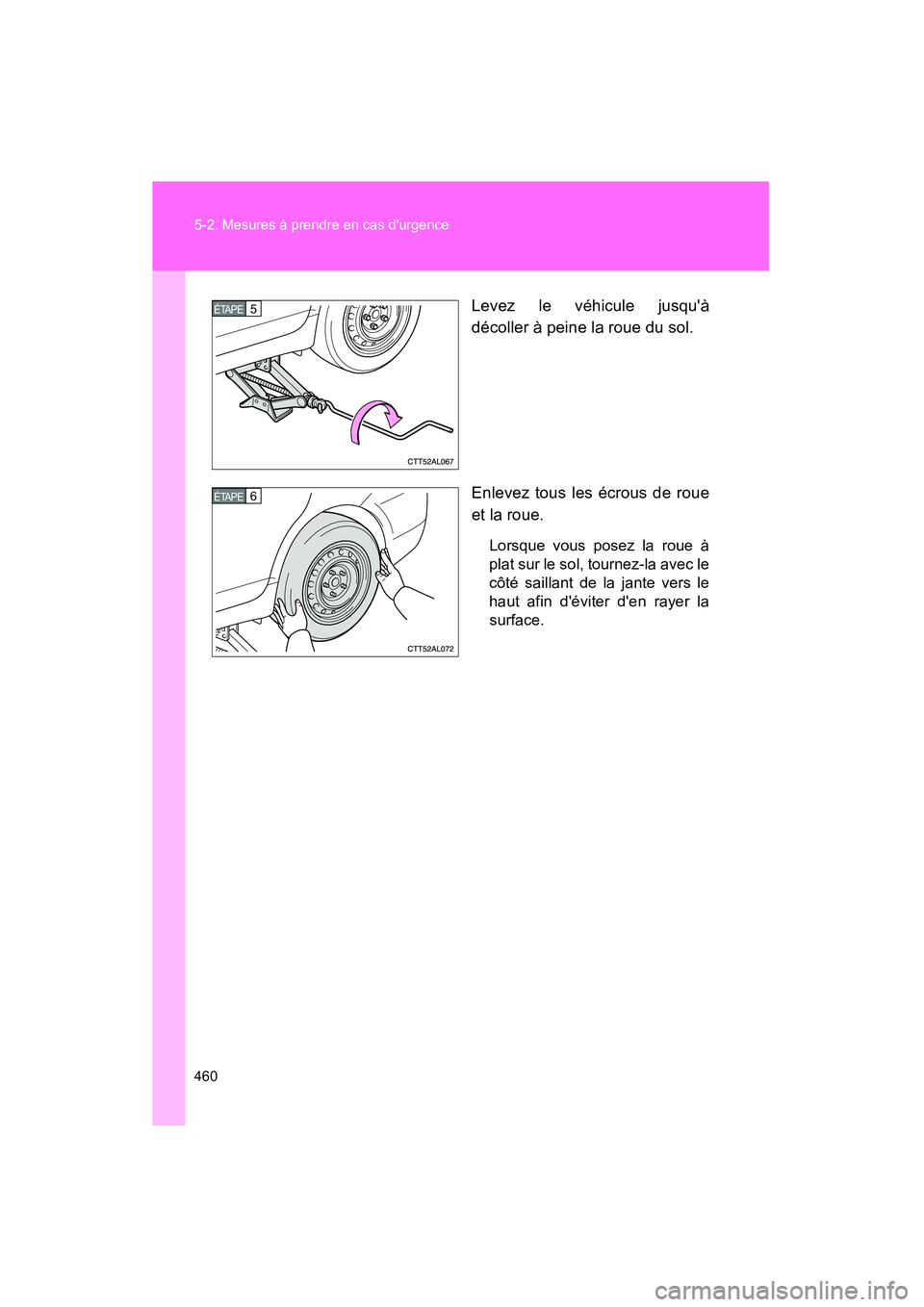

vez le véhicu le j usqu'à
d écoller à peine la r oue du so l.
Enlev ez tous les écr ous de r oue
et la r oue .
Lorsqu e v ous pos ez la rou e à
pl at s ur le so l, tournez -la avec l e
cô té sa illan t de la j ante v ers le
ha ut afin d 'éviter d'en r ayer la
s ur face.
5ÉTAPE
6ÉTAPE

5
En cas d e p rob lème
461
5-2
. Mesures à prendre en cas d'urgence
MATRIX_D

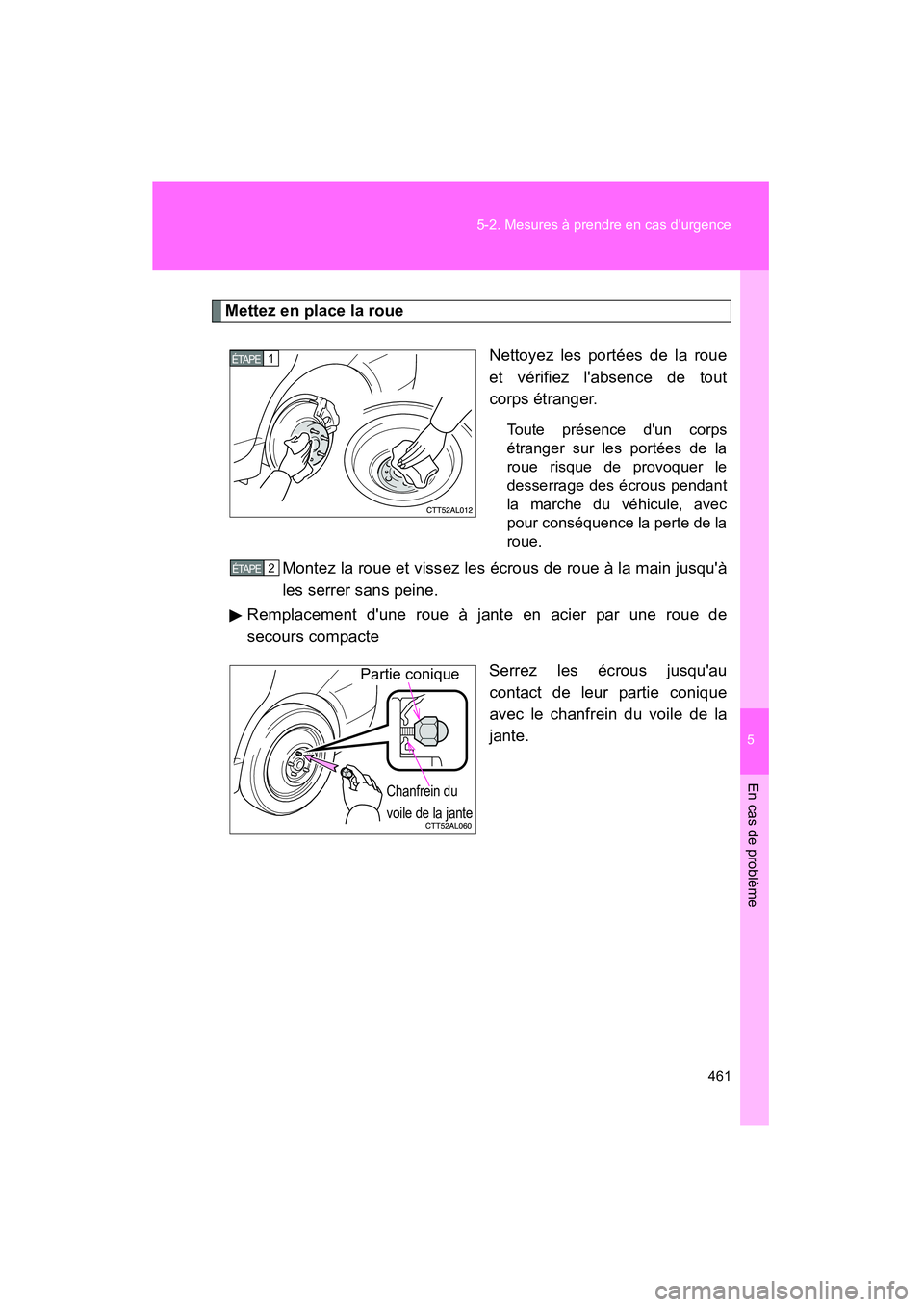

Mettez en place la ro ue
Net toy ez les portées de la roue
et v érifiez l'abse nce de to ut
corp s étranger .
Toute pr ésence d'un corps
étranger sur les po rtées de la
ro ue r isqu e de pr ovoquer le
des serra ge des écrous pen dant
la mar che du vé hicule, av ec
pou r co nséquenc e la per te de la
ro ue.
Mont ez la r oue et vi ssez les éc rous de r oue à la ma in ju squ 'à
l es se rrer sans peine.
R emplacement d'une roue à j ante e n ac ier p ar une r oue de
secou rs comp acte
Serrez l es écr ous j usqu'au
contact de leur partie con ique
av ec l e chanf rein du vo ile de l a
jante.
1ÉTAPE
2ÉTAPE
Par tie coniqu e
Chanfrein du
voi le de la j ante

462 5-2. Mesures à p rend re en c as d'urgenc e
MATRIX_D Re
mplacemen t d'une roue à jante a luminium p ar u ne roue de
secour s compacte
Serrez les é crous jusqu'au
c ont act de l eur p artie co nique
av ec le ch anfrein du v oile de la
jante.
Re posez le véhicule au sol .
S er rez vi goureusement le s
écrous, à 2 ou 3 reprises, dans
l'ordre in diqué sur la f igure.
Couple de serrage :
76 ft•l bf (10 3 N•m , 10,5 k gf• m)
R ang ez so igneusement la roue cr evée, le cr ic et tou s le s
out ils.
Pa rtie co nique
Chanfr ein du
voi le de la j ante
3ÉTAPE
4ÉTAPE
5ÉTAPE
