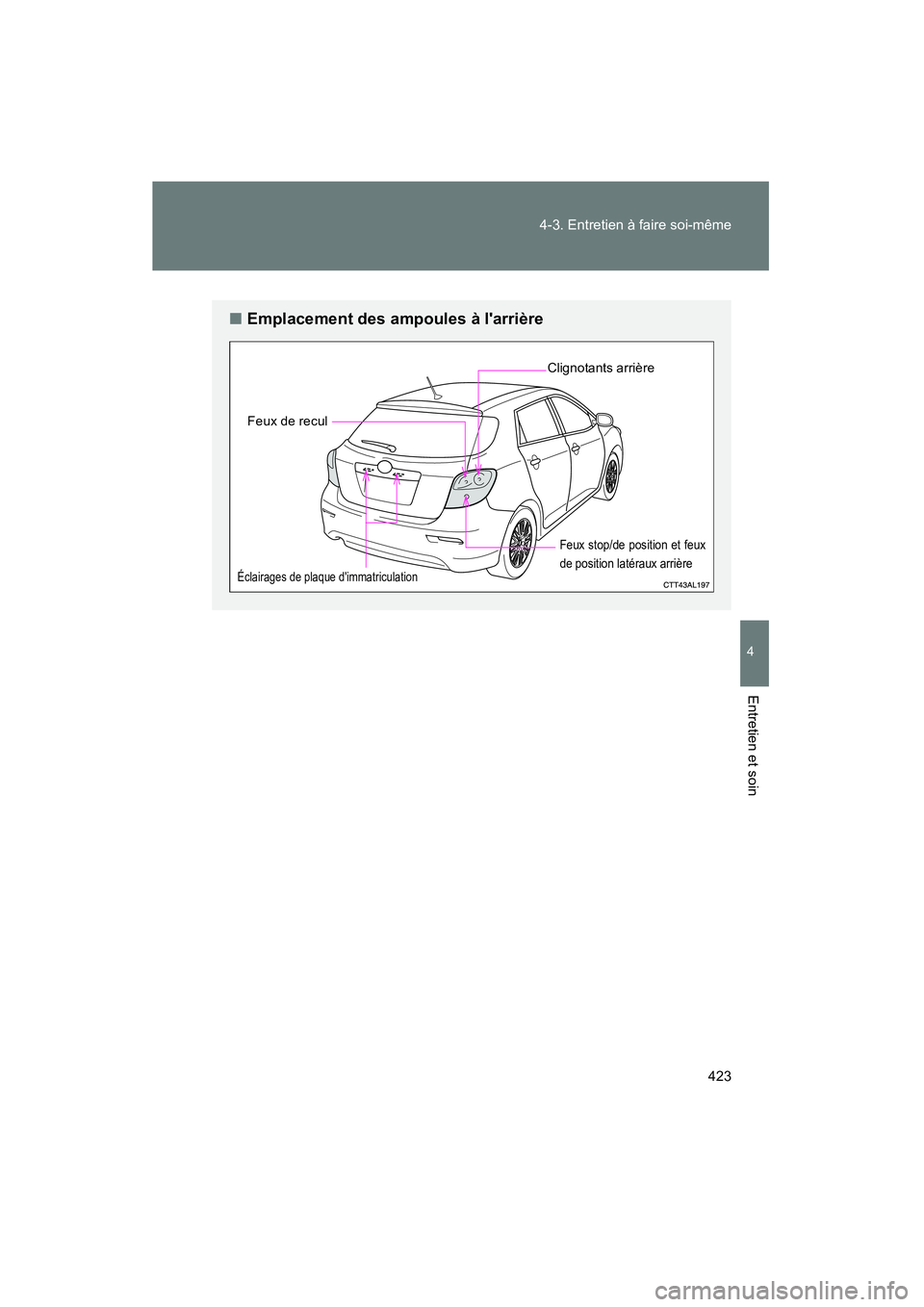

■Empla cemen t des am poules à l'arrière
Feux stop /de pos ition et feu x
de position latéraux arrière
Cli gnotan ts arrière
Feu x de recul
Éclairag es de pl aque d'im matr iculation

424 4-3. Entre tie n à fai re s oi-même
MA TRIX_D

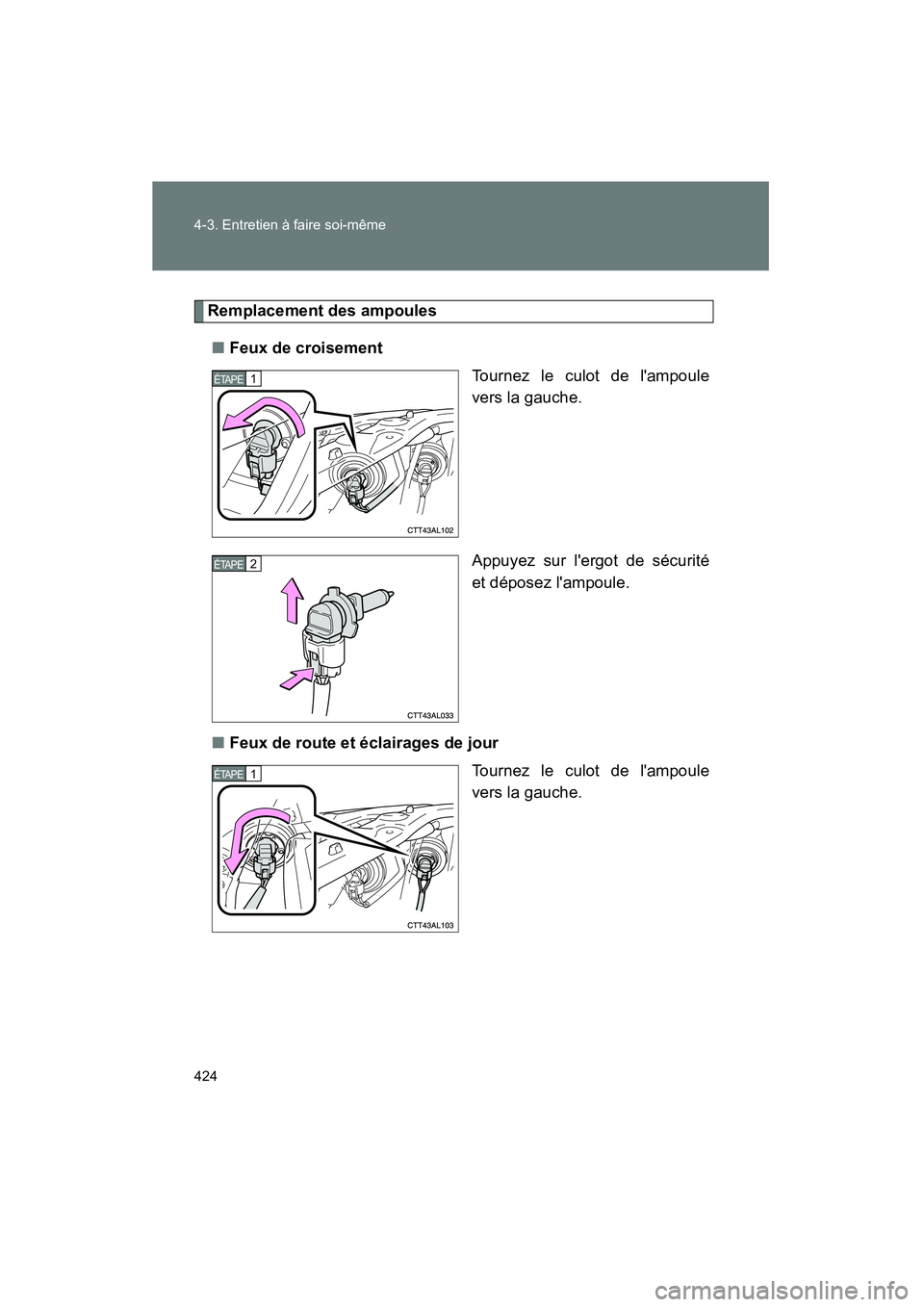

Remp lacemen t des am poules
■ Feux de croi se ment
Tournez l e c ulot de l'am poule
v er s la gauche.
Appuye z sur l'er got de sé curité
et dé posez l 'ampou le.
■ Feux de ro ute et é clai rages de jour
Tourne z l e c ulot de l'am poule
v er s la gauche.
1ÉTAPE
2ÉTAPE
1ÉTAPE

425
4-3
. Entr etien à fai re s oi-même
4
Ent retien et soin
MATRIX_D Appu
yez sur l' ergot de sécu rité
et dép osez l'a mpoule.

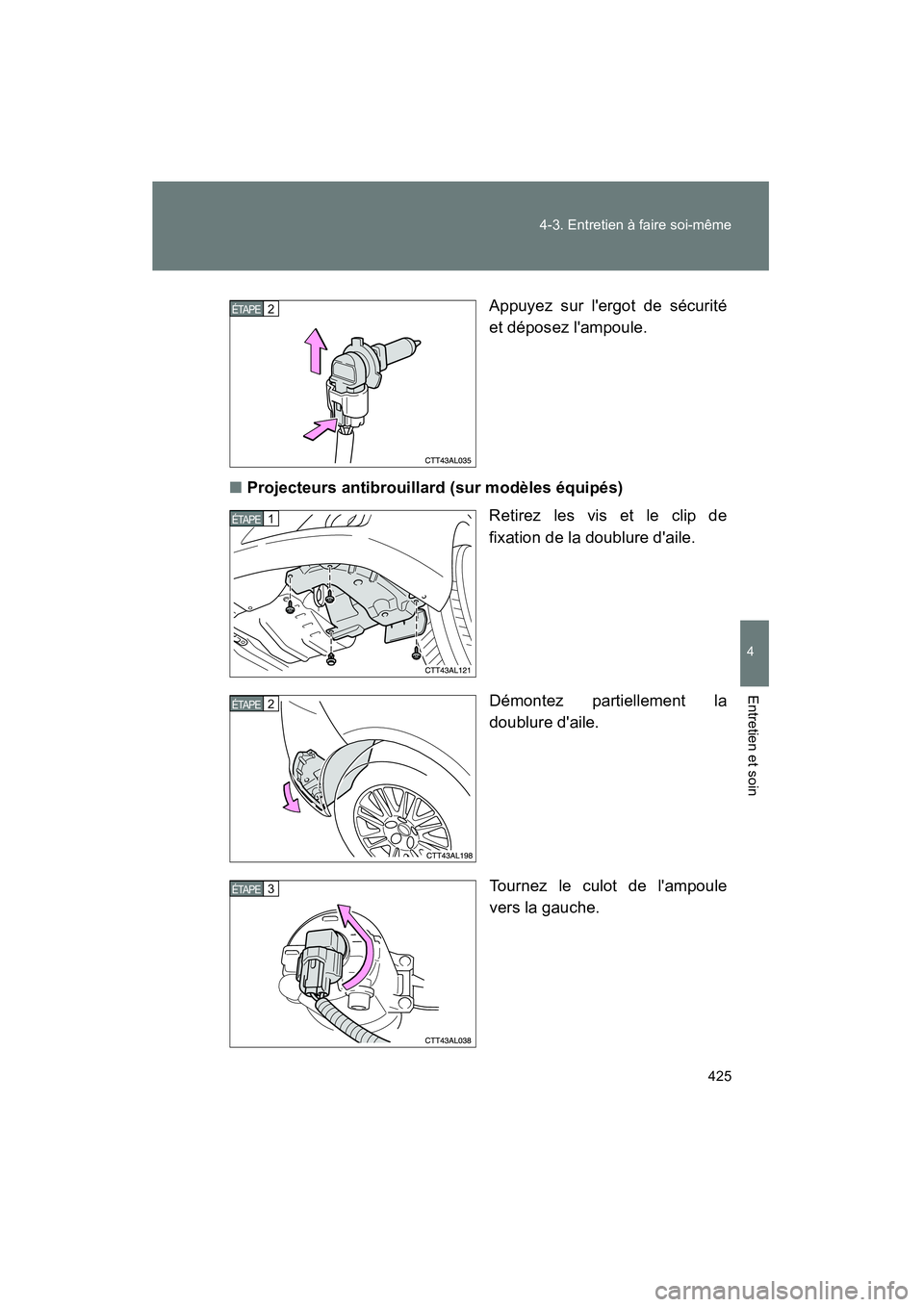

■ Proje cte ur s antib rouillard (sur modèles équipés)
Ret irez l es v is et le cl ip de
fi xation de la do ublure d' aile .
D émont ez p artiel lement la
doublur e d'aile .
To urnez le c ulot de l' ampoul e
vers la gauch e.
2ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

426 4-3. Entre tie n à fai re s oi-même
MA TRIX_D Appuye
z sur l'er got de sé curité
et dé posez l 'ampou le.
■ Clignotant s avant/feux de st atio nneme nt et feux de posi tion
la téraux avant
Tournez l e c ulot de l'am poule
v er s la gauche.
Re tirez l 'ampoule.
4ÉTAPE
1ÉTAPE
2ÉTAPE

427
4-3
. Entr etien à fai re s oi-même
4
Ent retien et soin
MATRIX_D ■

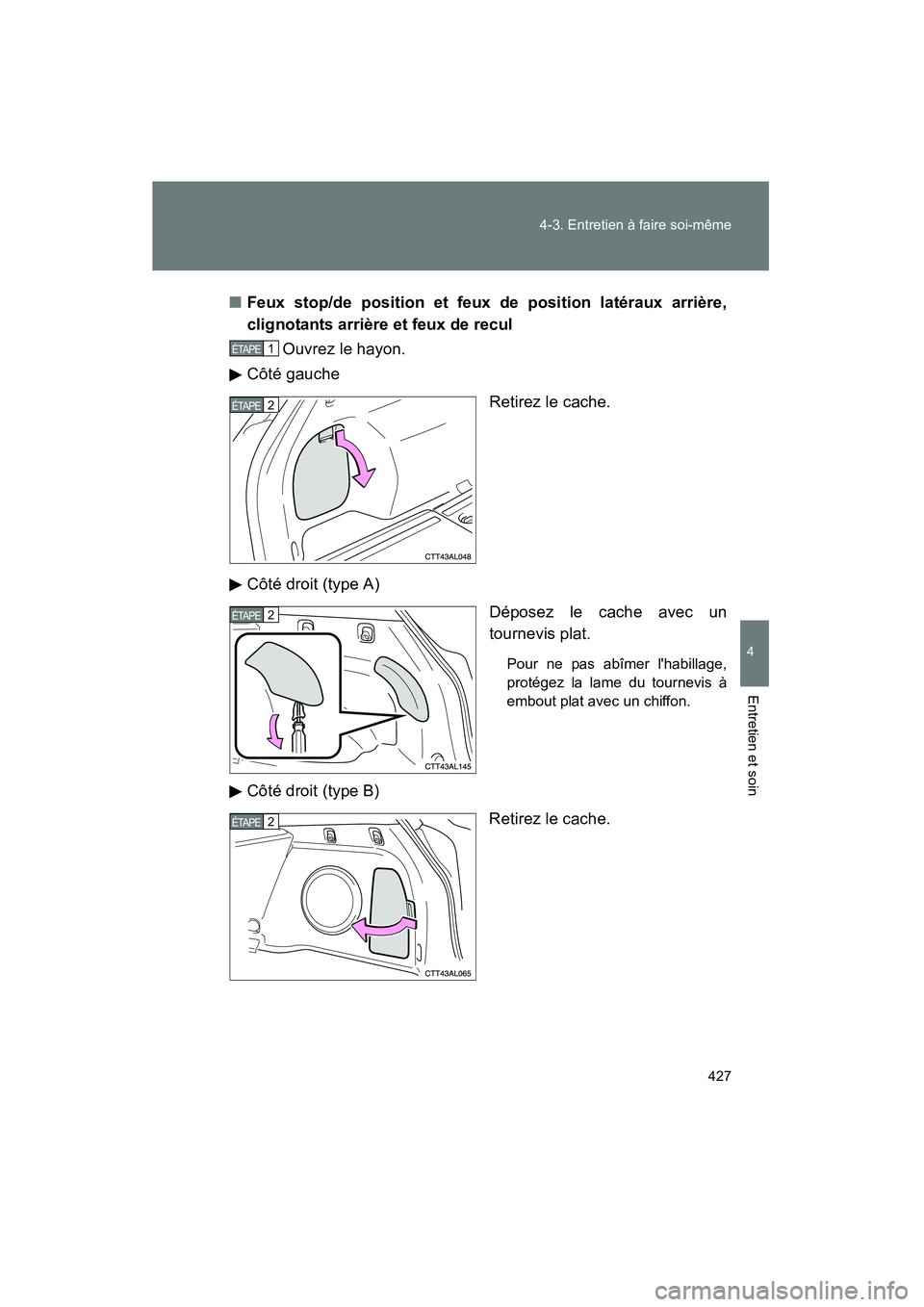

Feux stop/d e po sition et feux de position latéra ux arriè re,
clignot ants ar rièr e et fe ux de r ecu l
Ouv rez le hayo n.
C ôt é ga uche
Retirez le ca che.
Cô té droi t (type A)
Déposez le ca che av ec un
t our nevi s pl at.
Pour ne p as abîmer l 'habil lage,
protégez la lame du tournevis à
em bout plat av ec un c hiffon.
Cô té droi t (type B)
Retirez le ca che.
1ÉTAPE
2ÉTAPE
2ÉTAPE
2ÉTAPE

428 4-3. Entre tie n à fai re s oi-même
MA TRIX_D Tourne

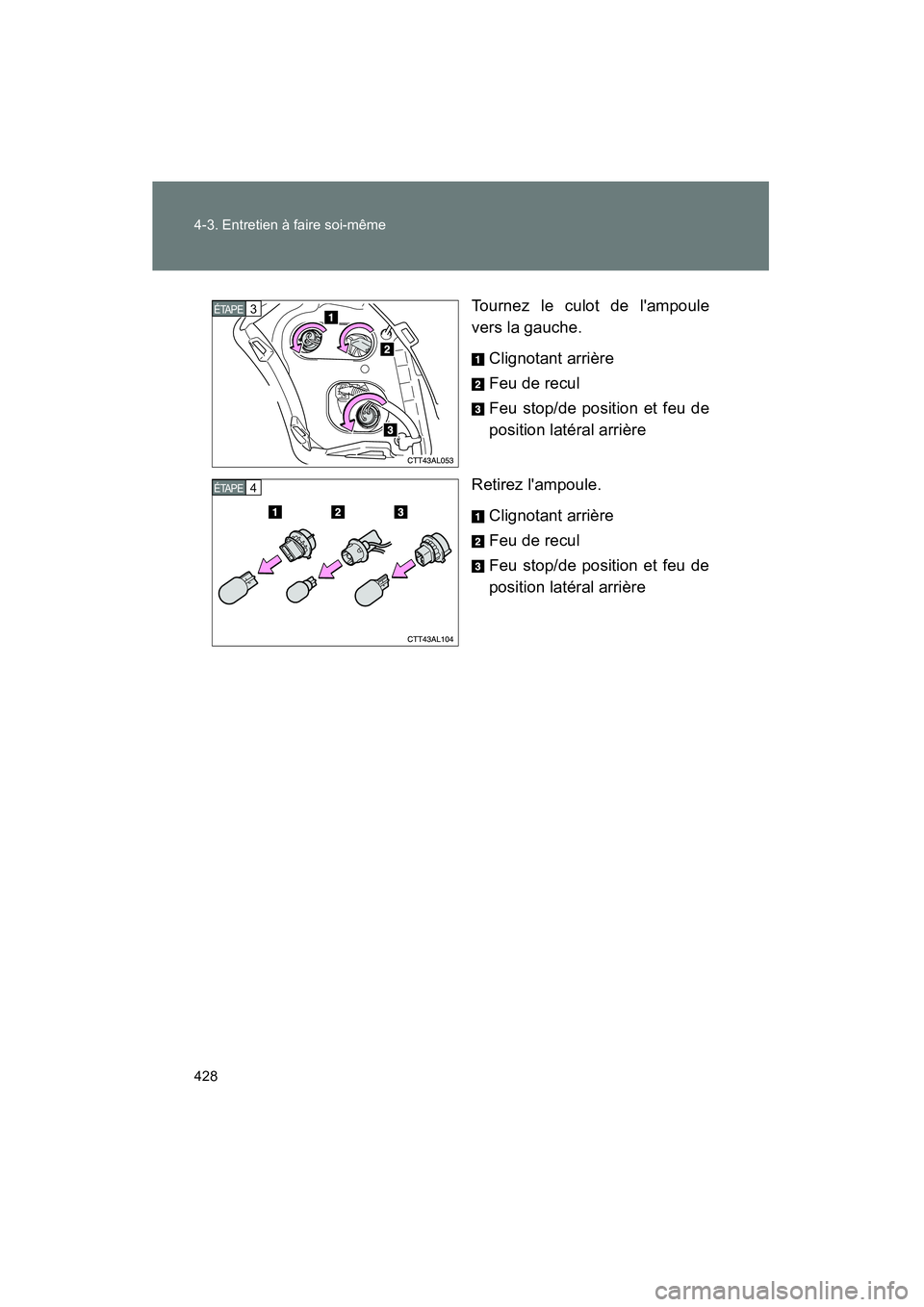

z l e c ulot de l'am poule
v er s la gauche.
Cl igno tant arriè re
Fe u de recul
Fe u st op/d e position et feu de
posit ion l atéral arrière
Re tirez l 'ampoule.
Cl igno tant arriè re
Fe u de recul
Fe u st op/d e position et feu de
posit ion l atéral arrière
3ÉTAPE
4ÉTAPE

429
4-3
. Entr etien à fai re s oi-même
4
Ent retien et soin
MATRIX_D ■
Écla irages de plaqu e d'im matricu lation
Ouvr ez le hayon et retirez le
cache.
P our ne p as abîmer l 'habil lage,
protégez la lame du tournevis à
em bout plat a vec un chi ffon,
c omme indiqué s ur la figure.
To urnez le c ulot de l' ampoul e
vers la gauch e.
R et ire z l'a mpoule.
■ Troi sième feu st op à D EL
Le tro isiè me feu s top est co nstitu é d'un e nsembl e de DEL. Si l 'une
d es d iodes vient à griller , c onf iez v otre vé hicule à vot re
concessionnai re Toyot a po ur lui fa ire changer le feu .
1ÉTAPE
2ÉTAPE
3ÉTAPE

430 4-3. Entre tie n à fai re s oi-même
MA TRIX_D
■Form ation de cond ensation à l'intérieur d e l' op tiq ue
Consultez votre c onces sionnai re T oyota pour de plus amples infor mations
dans les situations suivantes . Une présence temporaire de condensation à
l'i ntérieur des opti ques de projec teurs n' indique p as néc essai rement une
anomal ie.
● Formation de gros ses gou ttes d'eau s ur la face i ntérieur e de l'optique.
● Acc umulati on d'eau à l'intéri eur des pr ojecteurs .

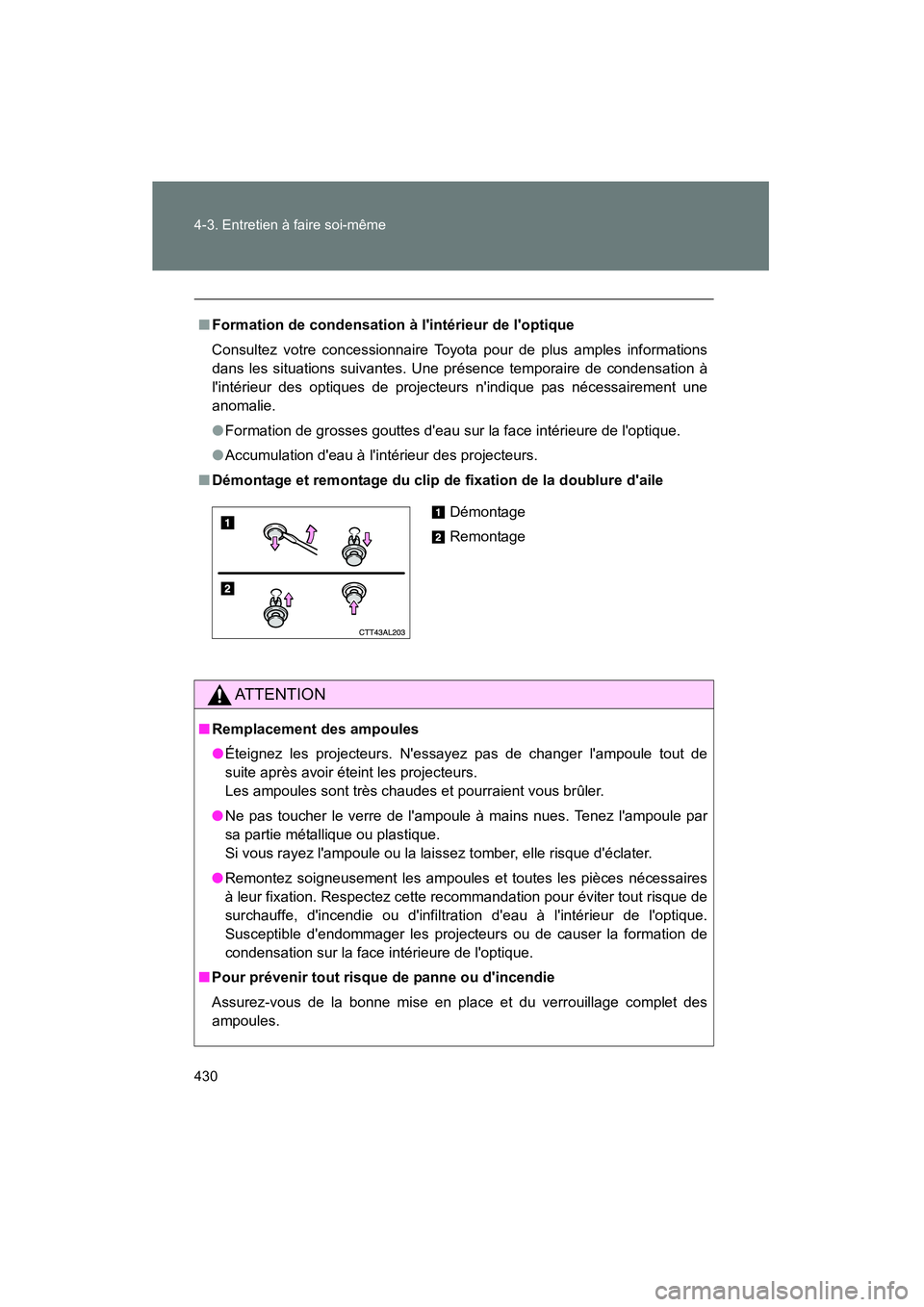

■ Démont age et rem ontag e du clip de fixation de la d oublure d' aile
AT TENTION
■Remplace ment des ampo ules
● Éteignez les projec teurs. N'es sayez pas de c hanger l'ampoul e tout de
s uite après avoir éteint les pr ojecteurs.
Les ampoules sont très chaudes et pour raient v ous brûler .
● Ne p as toucher le verre de l'ampoule à mains nues . Tenez l'ampoule p ar
s a partie mét allique ou plas tique.
Si vous ray ez l'ampoule ou la l ais sez tom ber, ell e r is que d'éc later.
● Remontez soigneusem ent les ampoules et toutes les pièc es néc essaires
à leur fix ation. Res pectez cette rec ommandation pour év iter tout r isque de
s ur chauffe, d'incendie ou d'infiltrati on d'eau à l'i ntérieur de l'optique.
S us cep tible d'endom mager les projec teurs ou de c auser la formation de
c ondensati on sur la fa ce intéri eure de l 'optique.
■ Pour prévenir tout risqu e de pann e ou d 'incendie
As surez -vous de la bonne mi se en p lace et du verrouill age complet des
ampoules .
Démontage
Remontage
