2010 Seat Alhambra Manuale del proprietario (in Italian)

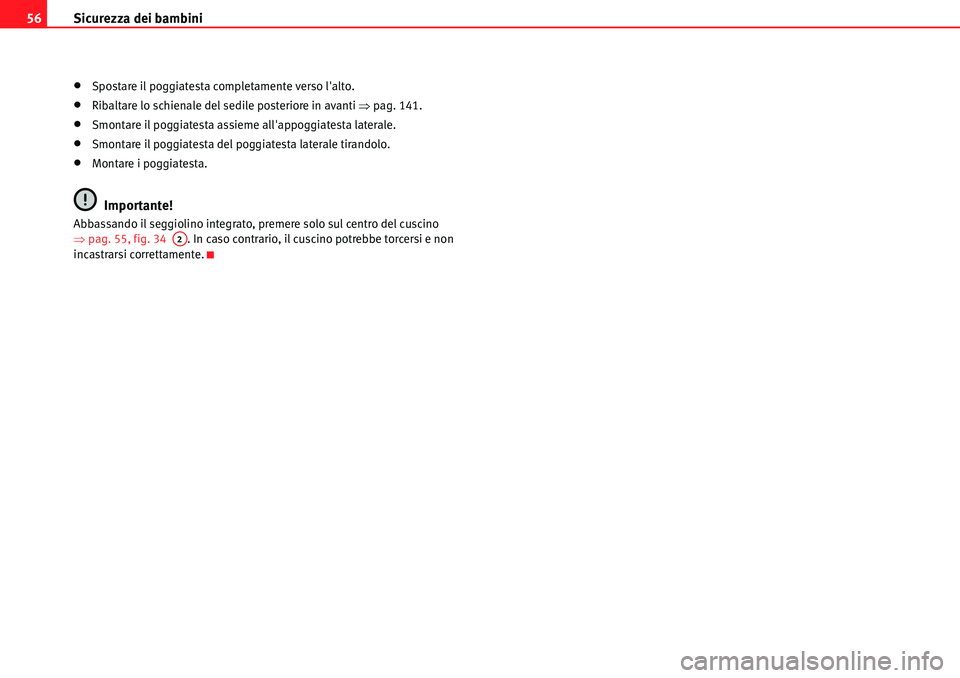

Sicurezza dei bambini 56
xSpostare il poggiatesta completamente verso l'alto.
xRibaltare lo schienale del sedile posteriore in avanti Ÿpag. 141.
xSmontare il poggiatesta assieme all'appoggiatesta laterale.
xSmontare il poggiatesta del poggiatesta laterale tirandolo.
xMontare i poggiatesta.
Importante!
Abbassando il seggiolino integrato, premere solo sul centro del cuscino
Ÿpag. 55, fig. 34 . In caso contrario, il cuscino potrebbe torcersi e non
incastrarsi correttamente.A2

57
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

58

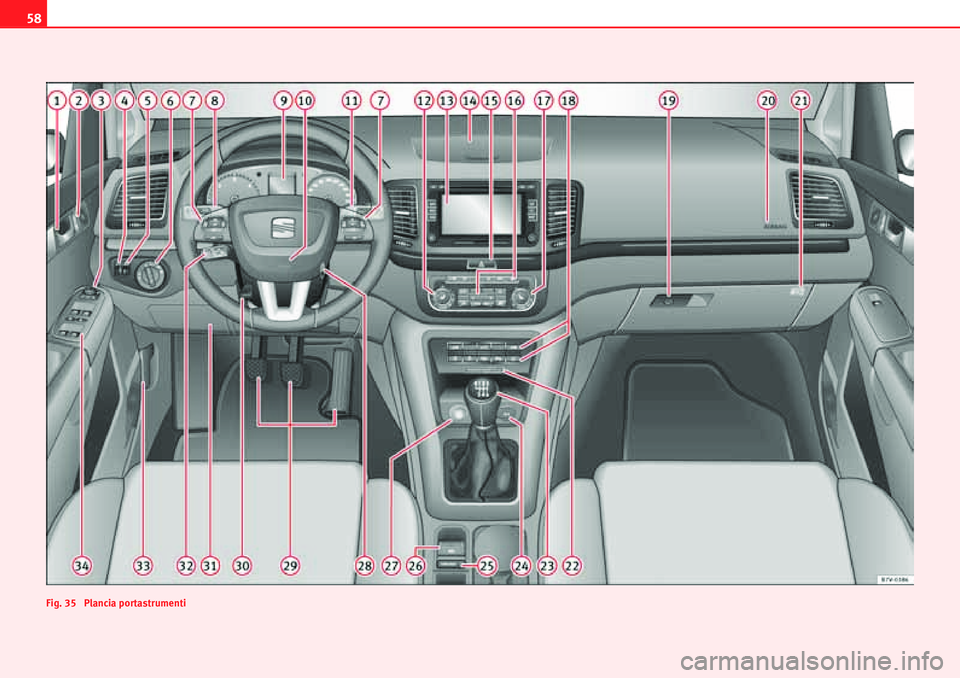

Fig. 35 Plancia portastrumenti

Strumentazione59
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Modalità d'uso
Strumentazione
Quadro generale
Vista d'insieme della plancia degli strumenti
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo.
Levetta di apertura della porta . . . . . . . . . . . . . . . . . . . . . . . . .
Tasto per la chiusura e l'apertura centralizzata del veicolo
0 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manopola di regolazione degli specchietti esterni . . . . . . . . .
Regolazione degli specchietti retrovisori esterni , 2
Riscaldamento specchietti esterni?
Ripiegamento degli specchietti esterni #
Regolatore di intensità luminosa del quadro degli strumenti e
dei comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore luci “. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luce spenta --
Sistema di gestione automatizzata delle luci anabba-
glianti-!54/-
Luce di posizione/anabbaglianti
Fari antinebbia

Comandi ubicati sul volante multifunzionale . . . . . . . . . . . . .Regolazione del volume della radio, delle indicazioni del
sistema di navigazione o di una conversazione telefonica
& – '
Soppressione del suono della radio o attivazione dei
comandi vocali 
Attivare il menu principale del telefono o accettare una
telefonata -
Pulsanti di gestione del sistema di informazione SEAT ƒ, „,
OK, E
Leva per . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Abbaglianti
Lampeggio fari
Indicatori di direzione
Luci di parcheggio
Quadro strumenti:
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Spie di controllo e avvertimento . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso)/Airbag
lato conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tergicristalli anteriori ()'( – ,/7
Tergicristalli a intermittenza u
“Tergitura ad escursione singola“ x
Tergicristalli anteriori U
A193
A284
A3134
A4115
A5115
A6115
A771
A8115
A9
64
64
61
A1034
A11127

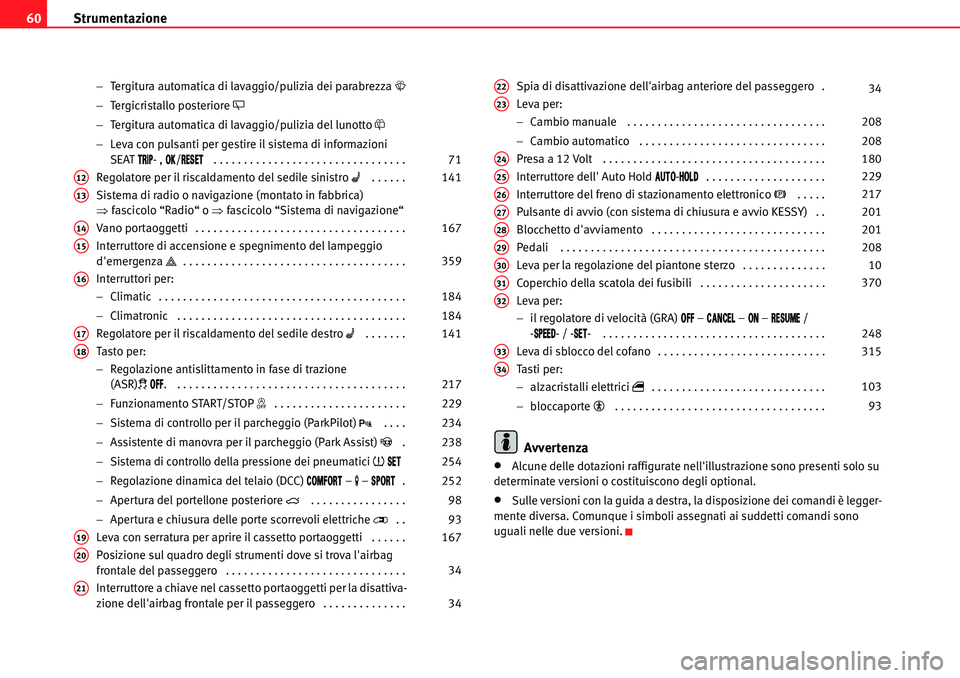

Strumentazione 60
Tergitura automatica di lavaggio/pulizia dei parabrezza W
Tergicristallo posteriore Z
Tergitura automatica di lavaggio/pulizia del lunotto \
Leva con pulsanti per gestire il sistema di informazioni
SEAT 42)0- , /+/2%3%4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore per il riscaldamento del sedile sinistro A . . . . . .
Sistema di radio o navigazione (montato in fabbrica)
Ÿfascicolo “Radio“ o Ÿfascicolo “Sistema di navigazione“
Vano portaoggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore di accensione e spegnimento del lampeggio
d'emergenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
Climatic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore per il riscaldamento del sedile destro A . . . . . . .
Tasto per:
Regolazione antislittamento in fase di trazione
(ASR)«/&&. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Funzionamento START/STOP ›. . . . . . . . . . . . . . . . . . . . . .
Sistema di controllo per il parcheggio (ParkPilot)' . . . .
Assistente di manovra per il parcheggio (Park Assist)i .
Sistema di controllo della pressione dei pneumatici ~3%4
Regolazione dinamica del telaio (DCC) #/-&/24 – Q – 30/24.
Apertura del portellone posteriore ˜ . . . . . . . . . . . . . . . .
Apertura e chiusura delle porte scorrevoli elettriche ¼. .
Leva con serratura per aprire il cassetto portaoggetti . . . . . .
Posizione sul quadro degli strumenti dove si trova l'airbag
frontale del passeggero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore a chiave nel cassetto portaoggetti per la disattiva-
zione dell'airbag frontale per il passeggero . . . . . . . . . . . . . .Spia di disattivazione dell'airbag anteriore del passeggero .
Leva per:
Cambio manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cambio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Presa a 12 Volt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore dell' Auto Hold!54/-(/,$. . . . . . . . . . . . . . . . . . . .
Interruttore del freno di stazionamento elettronico G . . . . .
Pulsante di avvio (con sistema di chiusura e avvio KESSY) . .
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva per la regolazione del piantone sterzo . . . . . . . . . . . . . .
Coperchio della scatola dei fusibili . . . . . . . . . . . . . . . . . . . . .
Leva per:
il regolatore di velocità (GRA) /&& –
#!.#%, – /. – 2%35-% /
-30%%$- / -3%4- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva di sblocco del cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tasti per:
alzacristalli elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
bloccaporte r . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvertenza
xAlcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
xSulle versioni con la guida a destra, la disposizione dei comandi è legger-
mente diversa. Comunque i simboli assegnati ai suddetti comandi sono
uguali nelle due versioni. 71
A12141
A13
A14167
A15359
A16
184
184
A17141
A18
217
229
234
238
254
252
98
93
A19167
A2034
A2134
A2234A23
208
208
A24180
A25229
A26217
A27201
A28201
A29208
A3010
A31370
A32
248
A33315
A34
103
93

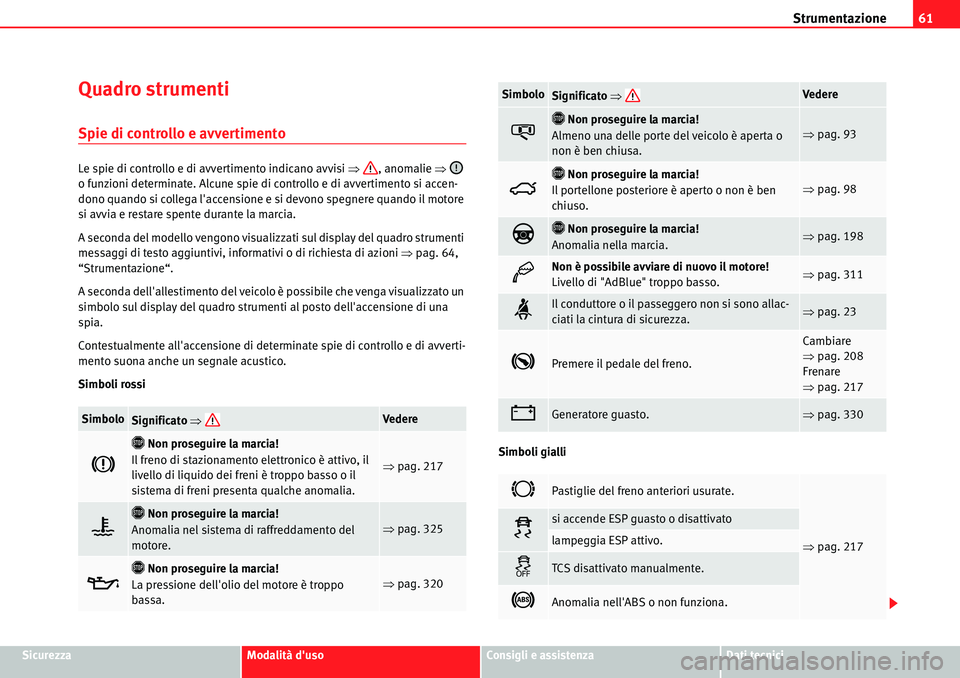

Strumentazione61
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Quadro strumenti
Spie di controllo e avvertimento
Le spie di controllo e di avvertimento indicano avvisi Ÿ, anomalie Ÿ
o funzioni determinate. Alcune spie di controllo e di avvertimento si accen-
dono quando si collega l'accensione e si devono spegnere quando il motore
si avvia e restare spente durante la marcia.
A seconda del modello vengono visualizzati sul display del quadro strumenti
messaggi di testo aggiuntivi, informativi o di richiesta di azioni Ÿpag. 64,
“Strumentazione“.
A seconda dell'allestimento del veicolo è possibile che venga visualizzato un
simbolo sul display del quadro strumenti al posto dell'accensione di una
spia.
Contestualmente all'accensione di determinate spie di controllo e di avverti-
mento suona anche un segnale acustico.
Simboli rossi
Simboli gialli
SimboloSignificato ŸVedere
H
› Non proseguire la marcia!
Il freno di stazionamento elettronico è attivo, il
livello di liquido dei freni è troppo basso o il
sistema di freni presenta qualche anomalia.
Ÿpag. 217
v
› Non proseguire la marcia!
Anomalia nel sistema di raffreddamento del
motore.Ÿpag. 325
E
› Non proseguire la marcia!
La pressione dell'olio del motore è troppo
bassa.Ÿpag. 320
o
› Non proseguire la marcia!
Almeno una delle porte del veicolo è aperta o
non è ben chiusa.Ÿpag. 93
˜
› Non proseguire la marcia!
Il portellone posteriore è aperto o non è ben
chiuso.Ÿpag. 98
D› Non proseguire la marcia!
Anomalia nella marcia.Ÿpag. 198
bNon è possibile avviare di nuovo il motore!
Livello di "AdBlue" troppo basso.Ÿpag. 311
hIl conduttore o il passeggero non si sono allac-
ciati la cintura di sicurezza.Ÿpag. 23
KPremere il pedale del freno.
Cambiare
Ÿpag. 208
Frenare
Ÿpag. 217
FGeneratore guasto.Ÿpag. 330
IPastiglie del freno anteriori usurate.
Ÿpag. 217«si accende ESP guasto o disattivato
lampeggia ESP attivo.
lTCS disattivato manualmente.
JAnomalia nell'ABS o non funziona.
SimboloSignificato ŸVe de re

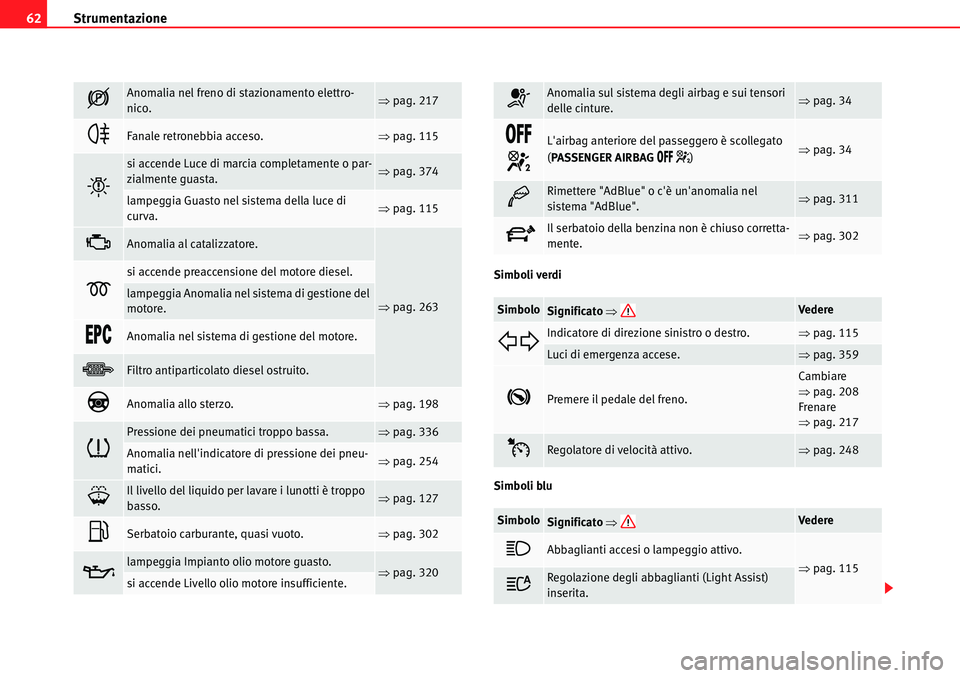

Strumentazione 62
Simboli verdi
Simboli blu
Anomalia nel freno di stazionamento elettro-
nico.Ÿpag. 217

Fanale retronebbia acceso.Ÿpag. 115

si accende Luce di marcia completamente o par-
zialmente guasta.Ÿpag. 374
lampeggia Guasto nel sistema della luce di
curva.Ÿpag. 115
BAnomalia al catalizzatore.
Ÿpag. 263D
si accende preaccensione del motore diesel.
lampeggia Anomalia nel sistema di gestione del
motore.
%0#Anomalia nel sistema di gestione del motore.
¬Filtro antiparticolato diesel ostruito.
DAnomalia allo sterzo.Ÿpag. 198
~
Pressione dei pneumatici troppo bassa.Ÿpag. 336
Anomalia nell'indicatore di pressione dei pneu-
matici.Ÿpag. 254
YIl livello del liquido per lavare i lunotti è troppo
basso.Ÿpag. 127
Serbatoio carburante, quasi vuoto.Ÿpag. 302
Elampeggia Impianto olio motore guasto.Ÿpag. 320si accende Livello olio motore insufficiente.
TAnomalia sul sistema degli airbag e sui tensori
delle cinture.Ÿpag. 34
/&&
L'airbag anteriore del passeggero è scollegato
(PASSENGER AIRBAG
/&&)Ÿpag. 34
bRimettere "AdBlue" o c'è un'anomalia nel
sistema "AdBlue".Ÿpag. 311
§Il serbatoio della benzina non è chiuso corretta-
mente.Ÿpag. 302
SimboloSignificato ŸVedere

Indicatore di direzione sinistro o destro.Ÿpag. 115
Luci di emergenza accese.Ÿpag. 359
KPremere il pedale del freno.
Cambiare
Ÿpag. 208
Frenare
Ÿpag. 217
%Regolatore di velocità attivo.Ÿpag. 248
SimboloSignificato ŸVedere
Abbaglianti accesi o lampeggio attivo.
Ÿpag. 115
+Regolazione degli abbaglianti (Light Assist)
inserita.

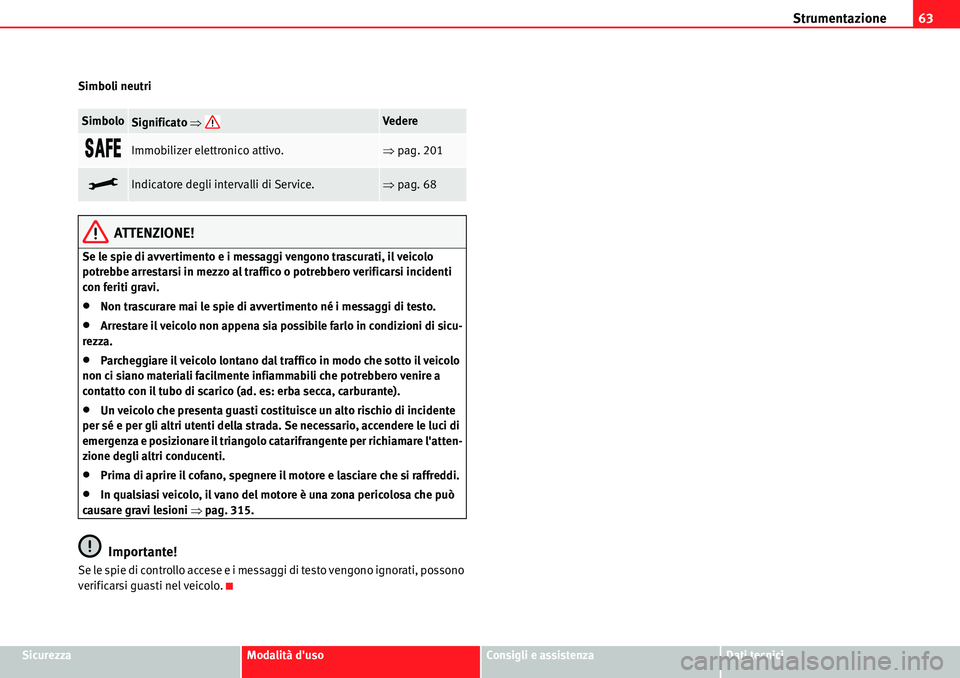

Strumentazione63
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici Simboli neutri
ATTENZIONE!
Se le spie di avvertimento e i messaggi vengono trascurati, il veicolo
potrebbe arrestarsi in mezzo al traffico o potrebbero verificarsi incidenti
con feriti gravi.
xNon trascurare mai le spie di avvertimento né i messaggi di testo.
xArrestare il veicolo non appena sia possibile farlo in condizioni di sicu-
rezza.
xParcheggiare il veicolo lontano dal traffico in modo che sotto il veicolo
non ci siano materiali facilmente infiammabili che potrebbero venire a
contatto con il tubo di scarico (ad. es: erba secca, carburante).
xUn veicolo che presenta guasti costituisce un alto rischio di incidente
per sé e per gli altri utenti della strada. Se necessario, accendere le luci di
emergenza e posizionare il triangolo catarifrangente per richiamare l'atten-
zione degli altri conducenti.
xPrima di aprire il cofano, spegnere il motore e lasciare che si raffreddi.
xIn qualsiasi veicolo, il vano del motore è una zona pericolosa che può
causare gravi lesioni Ÿpag. 315.
Importante!
Se le spie di controllo accese e i messaggi di testo vengono ignorati, possono
verificarsi guasti nel veicolo.
SimboloSignificato ŸVedere
3!&%Immobilizer elettronico attivo.Ÿpag. 201
>Indicatore degli intervalli di Service.Ÿpag. 68
