Per fare da sé 376
12. In generale, evitare di toccare il bulbo di vetro della lampadina con le
dita. Le impronte lasciate dalle dita, a causa del calore emanato dalla
lampadina accesa, evaporano depositandosi sul riflettore e riducendo
l'intensità del fascio luminoso.
13. Verificare il funzionamento della lampadina nuova. Se la lampadina non
funziona, è possibile che non sia stata installata nel modo corretto, che
si sia danneggiata o che il connettore non sia inserito correttamente.
14. Dopo aver sostituito una delle lampadine anteriori, rivolgersi a un'offi-
cina specializzata per far controllare l'assetto dei fari.ATTENZIONE!
Se non si rispetta l'elenco di controllo, elaborato per la sicurezza, potreb-
bero verificarsi incidenti e ferite gravi.
xEseguire sempre le operazioni indicate nell'elenco di controllo e rispet-
tare le norme generali di sicurezza vigenti.
Importante!
I fari devono sempre essere estratti e riposizionati con estrema cautela per
evitare di danneggiare la vernice o altre parti del veicolo.
Sostituzione di lampadine alogene
Per la sostituzione delle lampadine non è necessario smontare il faro.
Eseguire le operazioni esclusivamente nell'ordine indicato:
Fig. 213 Nel vano
motore: Rivestimenti del
faro sinistro. anabba-
glianti, luce diurna,
abbaglianti e luci di posi-
zione.
AAABAC
Fig. 214 Faro sinistro

Per fare da sé377
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Avvertenza
Nelle immagini è raffigurato il faro sinistro visto da dietro. La struttura del faro
destro è simmetrica.
pag. 376, fig. 213,
pag. 376, fig. 214 Lampeggianti (porta-
lampada piccolo)AnabbagliantiLuci diurneAbbagliantiLuci di posizione
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie Ÿpag. 375.
2.Aprire il cofano del vano motore ’ Ÿpag. 315.
3.Rimuovere la copertura di gomma che si trova sul lato posteriore del faro corrispondente.
4.
Ruotare il portalampada
in senso antiorario
fino a fine corsa ed
estrarlo insieme alla
lampadina, tirando
all'indietro.
Ruotare il portalampada in senso antiorario ed
estrarlo insieme alla lampadina tirando all'indietro.
Premere con forza la staffa
verso il basso ed estrarre il
portalampada verso il
basso, insieme alla lampa-
dina.Estrarre il portalampada
insieme alla lampa-
dina, tirando all'indietro.
5.A seconda del modello, è possibile che la lampadina possa essere estratta dal portalampada in linea retta, o che sia necessario ruo-
tarla per poi rimuoverla.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
7.Inserire il portalampada nel faro e ruotarlo in senso orario fino a fine corsa.
Inserire il portalampada
nel faro e tirare la staffa
verso l'alto finché si inca-
stra.Inserire il portalampada
nel faro e incastrarlo com-
pletamente.
8.Posizionare la copertura in gomma.
AAABAC
A1
A2A3

Per fare da sé 378
Sostituzione di lampadine allo xeno
Per la sostituzione delle lampadine non è necessario smontare il faro.
Eseguire le operazioni esclusivamente nell'ordine indicato:Per la sostituzione delle lampadine degli anabbaglianti e degli abbaglianti
allo xeno rivolgersi a personale specializzato Ÿ in “Introduzione“ a
pag. 374.
Avvertenza
Nelle immagini è raffigurato il faro sinistro. La struttura del faro destro è
simmetrica.
Fig. 215 Nel vano
motore: Copertura
dell'indicatore di dire-
zione.
Fig. 216 Portalampada
dell'indicatore di dire-
zione e fari direzionali
.
A1A2
Indicatore di direzione Fari direzionali
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
Ÿpag. 375.
2.Aprire il cofano del vano motore ’ Ÿpag. 315.
3.Ruotare la copertura Ÿfig. 215 nella direzione indicata dalla freccia
ed estrarla.
4.
Ruotare il portalampada
Ÿfig. 216 in senso antiorario
fino a fine corsa ed estrarlo
insieme alla lampadina, tirando
all'indietro.Premere con forza la staffa verso
il basso ed estrarre il portalam-
pada Ÿfig. 216 verso il
basso, insieme alla lampadina.
5.A seconda del modello, è possibile che la lampadina possa essere
estratta dal portalampada in linea retta, o che sia necessario ruo-
tarla per poi rimuoverla.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
7.Inserire il portalampada nel faro e
ruotarlo in senso orario fino a fine
corsa.Inserire il portalampada nel faro
e tirare la staffa verso l'alto fin-
ché si incastra.
8.Ruotare la copertura Ÿfig. 215 fino a fine corsa in direzione oppo-
sta a quella indicata dalla freccia.
A1A2
A1
A2

Per fare da sé379
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Sostituzione della lampadina del paraurti anteriore
Eseguire le operazioni esclusivamente nell'ordine indicato:
Fig. 217 Nella parte
destra del paraurti ante-
riore: Rimozione dei fari.
Fig. 218 Sostituzione
delle lampadine dei fari.
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
Ÿpag. 375.
2.Tirare la copertura verso l'alto nella direzione indicata dalla freccia
Ÿfig. 217.
3.Svitare la vite di fissaggio Ÿfig. 217 utilizzando il cacciavite for-
nito insieme agli attrezzi di bordo Ÿpag. 367.
4.Inclinare leggermente il faro in avanti ed estrarlo dagli alloggiamenti
laterali Ÿfig. 218 (frecce piccole).
5.Sbloccare il connettore Ÿfig. 218 e rimuoverlo.
6.Ruotare il portalampada Ÿfig. 218 fino a fine corsa in senso
antiorario, nella direzione indicata dalla freccia, ed estrarlo insieme
alla lampadina, tirando all'indietro.
7.Sostituire la lampadina guasta con una lampadina nuova identica.
8.Inserire il portalampada nel faro e ruotarlo in senso orario fino a fine
corsa.
9.Collegare il connettore Ÿfig. 218 al portalampada Ÿfig. 218
. Il connettore deve incastrarsi emettendo un "clic".
10.Inserire il faro negli alloggiamenti Ÿfig. 218 (frecce piccole) e incli-
narlo all'indietro.
11.Serrare la vite di fissaggio Ÿfig. 217 servendosi del cacciavite.
12.Posizionare la copertura del paraurti Ÿfig. 217.
A1
A1
A2
A1
A2
A1

Per fare da sé 380
Sostituzione delle lampadine delle luci del portellone
posteriore
Eseguire le operazioni esclusivamente nell'ordine indicato:
Fig. 219 Nel portellone
posteriore: Rimuovere la
copertura.
Fig. 220 Nel portellone
posteriore: Rimuovere il
portalampada.
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
Ÿpag. 375.
2.Aprire il portellone posteriore Ÿpag. 98.
3.
Estrarre con cautela la copertura facendo leva sulla rientranza
Ÿfig. 219 con la parte piatta del cacciavite fornito insieme agli
attrezzi di bordo (Ÿpag. 368, fig. 207).
4.Disinserire il connettore dal portalampada tirando il dispositivo di
bloccaggio, di colore rosso.
5.Premere le linguette di bloccaggio nella direzione indicata dalla
freccia Ÿfig. 220 ed estrarre il portalampada.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
7.Riposizionare il portalampada. Le linguette di bloccaggio devono
incastrarsi emettendo un "clic".
8.Inserire la copertura. La copertura deve incastrarsi e rimanere immo-
bile.
A1

Per fare da sé381
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Sostituzione delle lampadine delle luci posteriori sulla carrozzeria
Eseguire le operazioni esclusivamente nell'ordine indicato.Smontaggio dei gruppi ottici posteriori
Eseguire le operazioni esclusivamente nell'ordine indicato:
Fig. 221 Nella parte laterale del bagagliaio: Smontare le
luci posteriori destra e sinistra. rimuovere il
cappuccio; vite di fissaggio.A1A2
Fig. 222 Luce posteriore
sulla carrozzeria: Smon-
tare il portalampada. da
a : linguette di bloc-
caggio.
A1A4
Fanale posteriore sinistroFanale posteriore destro
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie
Ÿpag. 375.
2.Aprire il portellone posteriore Ÿpag. 98.
3.Aprire lo scomparto portaoggetti
sul lato sinistro del bagagliaio
Ÿpag. 167.Spostare il supporto della presa
di corrente a 12 volt premendo
leggermente verso il basso
Ÿfig. 221 (freccia).
4.
Ruotare il cappuccio Ÿfig. 221
di 90° nella direzione indicata
dalla freccia e rimuoverlo.
AB
A1

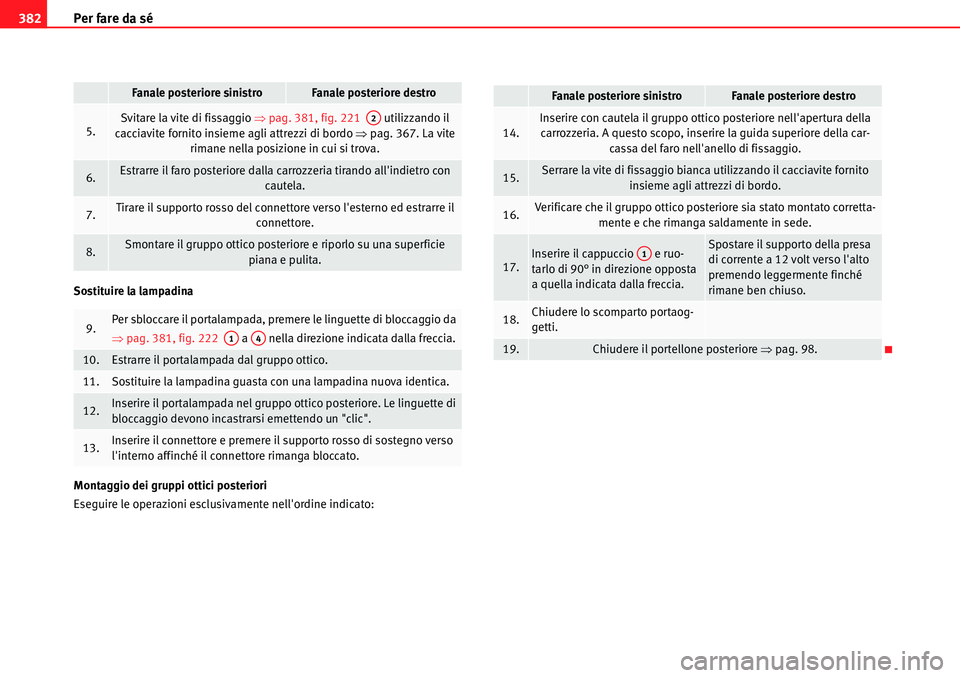

Per fare da sé 382
Sostituire la lampadina
Montaggio dei gruppi ottici posteriori
Eseguire le operazioni esclusivamente nell'ordine indicato:
5.Svitare la vite di fissaggio Ÿpag. 381, fig. 221 utilizzando il
cacciavite fornito insieme agli attrezzi di bordo Ÿpag. 367. La vite
rimane nella posizione in cui si trova.
6.Estrarre il faro posteriore dalla carrozzeria tirando all'indietro con
cautela.
7.Tirare il supporto rosso del connettore verso l'esterno ed estrarre il
connettore.
8.Smontare il gruppo ottico posteriore e riporlo su una superficie
piana e pulita.
9.Per sbloccare il portalampada, premere le linguette di bloccaggio da
Ÿpag. 381, fig. 222 a nella direzione indicata dalla freccia.
10.Estrarre il portalampada dal gruppo ottico.
11.Sostituire la lampadina guasta con una lampadina nuova identica.
12.Inserire il portalampada nel gruppo ottico posteriore. Le linguette di
bloccaggio devono incastrarsi emettendo un "clic".
13.Inserire il connettore e premere il supporto rosso di sostegno verso
l'interno affinché il connettore rimanga bloccato.
Fanale posteriore sinistroFanale posteriore destro
A2
A1A4
Fanale posteriore sinistroFanale posteriore destro
14.Inserire con cautela il gruppo ottico posteriore nell'apertura della
carrozzeria. A questo scopo, inserire la guida superiore della car-
cassa del faro nell'anello di fissaggio.
15.Serrare la vite di fissaggio bianca utilizzando il cacciavite fornito
insieme agli attrezzi di bordo.
16.Verificare che il gruppo ottico posteriore sia stato montato corretta-
mente e che rimanga saldamente in sede.
17.Inserire il cappuccio e ruo-
tarlo di 90° in direzione opposta
a quella indicata dalla freccia.Spostare il supporto della presa
di corrente a 12 volt verso l'alto
premendo leggermente finché
rimane ben chiuso.
18.Chiudere lo scomparto portaog-
getti.
19.Chiudere il portellone posteriore Ÿpag. 98.
A1

Per fare da sé383
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

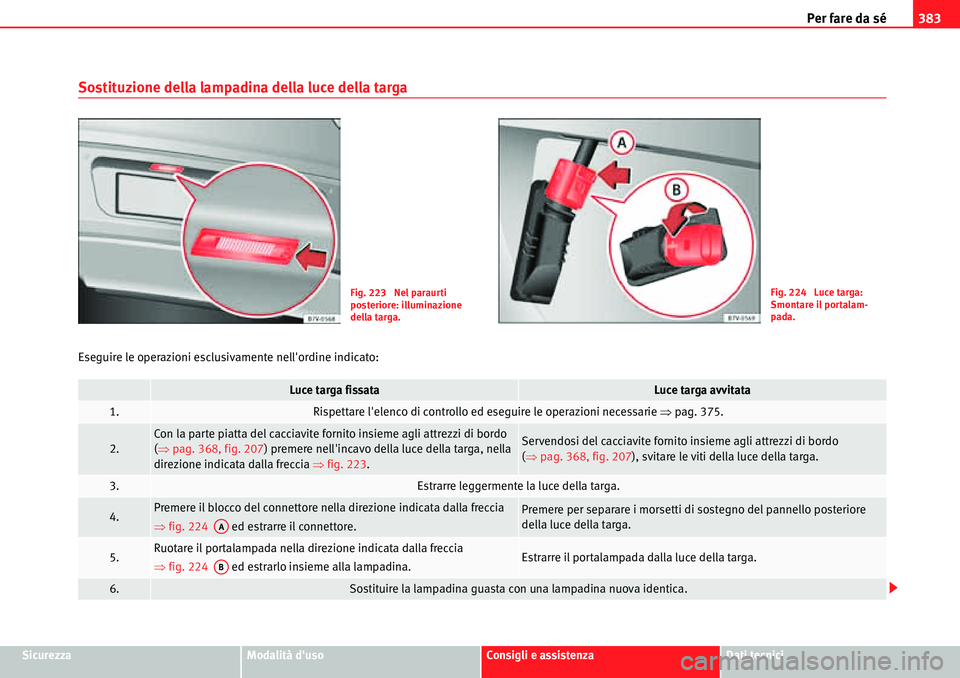

Sostituzione della lampadina della luce della targa
Eseguire le operazioni esclusivamente nell'ordine indicato:
Fig. 223 Nel paraurti
posteriore: illuminazione
della targa.Fig. 224 Luce targa:
Smontare il portalam-
pada.
Luce targa fissataLuce targa avvitata
1.Rispettare l'elenco di controllo ed eseguire le operazioni necessarie Ÿpag. 375.
2.Con la parte piatta del cacciavite fornito insieme agli attrezzi di bordo
(Ÿpag. 368, fig. 207) premere nell'incavo della luce della targa, nella
direzione indicata dalla freccia Ÿfig. 223.Servendosi del cacciavite fornito insieme agli attrezzi di bordo
(Ÿpag. 368, fig. 207), svitare le viti della luce della targa.
3.Estrarre leggermente la luce della targa.
4.Premere il blocco del connettore nella direzione indicata dalla freccia
Ÿfig. 224 ed estrarre il connettore.Premere per separare i morsetti di sostegno del pannello posteriore
della luce della targa.
5.Ruotare il portalampada nella direzione indicata dalla freccia
Ÿfig. 224 ed estrarlo insieme alla lampadina.Estrarre il portalampada dalla luce della targa.
6.Sostituire la lampadina guasta con una lampadina nuova identica.
AA
AB
