DIESELFILTER
(“green filter”)
ABLASSEN DES KONDENSWASSERS
(Multijet versionen)
ZUR BEACHTUNG Wasser im
Kraftstoffversorgungskreis könnte das ganze
Einspritzsystem stark beschädigen und auchunregelmäßigen Lauf des Motors verursachen. Beim
Aufleuchten der Kontrollleuchte
cauf dem
Ziffernblatt oder bei einigen Versionen zusammen
mit der Meldung auf dem Multifunktionsdisplay
wenden Sie sich bitte schnellstmöglich an das
Lancia Kundendienstnetz für den
Reinigungsvorgang.
304
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FA H R T
IM NOTFALL
WARTUNG UND
PFLEGE
ZUR BEACHTUNG
Wasser im Kraftstoffversorgungskreis könnte das ganze Einspritzsystem stark
beschädigen und auch unregelmäßigen Lauf des Motors verursachen. Beim
Aufleuchten der Kontrollleuchte
cauf dem Ziffernblatt oder bei einigen Versionen
zusammen mit der Meldung auf dem rekonfigurierbaren Multifunktionsdisplay
wenden Sie sich bitte schnellstmöglich an das Lancia Kundendienstnetz für den
Reinigungsvorgang. Erfolgt die Anzeige sofort nach dem Auftanken ist es möglich,
dass Wasser in den Tank einfloss: in diesem Fall stellen Sie den Motor sofort ab
und wenden sich an das Lancia Kundendienstnetz.

BATTERIE
Der verwendete Batterietyp benötigt nur eine “reduzierte Wartung”
und unter Normalbedingungen muss der Elektrolyt nicht mit
destilliertem Wasser aufgefüllt werden.
KONTROLLE DES LADEZUSTANDS
Die Kontrolle kann mit Hilfe der optischen Anzeigevorrichtung (wo
vorgesehen) auf der Batterie durch das Inspektionsfenster und Ausführung
der durch die angezeigte Färbung angeratenen Maßnahmen erfolgen.
Bitte beachten Sie die nachstehende Tabelle oder das Schild auf der
Batterie selbst (siehe Abbildung).
305
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
L0D0215m
hellweiße Färbung
dunkle Färbung ohne
grünen Mittelbereich
dunkle Färbung mit
grünem MittelbereichElektrolyt nachfüllen
Ladung unzureichend
Elektrolytstand und Ladung
unzureichend
Bitte wenden Sie sich an das Lancia Kundendienstnetz
Batterie aufladen (es ist ratsam, sich an das Lancia
Kundendienstnetz zu wenden)
kein Eingriff erforderlich
ZUR BEACHTUNG
Die in der Batterie enthaltene Flüssigkeit ist giftig und korrosiv. Den Kontakt mit
Haut und Augen vermeiden. Sich nicht mit offenen Flammen oder funkenerzeugenden
Vorrichtungen der Batterie nähern: Expolosions- und Brandgefahr.
ZUR BEACHTUNG
Der Betrieb mit zu niedrigem Flüssigkeitsstand beschädigt die Batterie
unwiderruflich und kann Explosionen verursachen.

Falls die Batterie keine Kontrollvorrichtung für den
Ladezustand des Elektrolyts (Sichtpegel) hat,
dürfen die entsprechenden Kontrollvorgänge nur
von Fachpersonal ausgeführt werden.
Für die Überprüfung des Ladezustands muss die
entsprechende Klappe durch Abschrauben der
beiden Befestigungsschrauben geöffnet werden.
Nach der Überprüfung des Ladezustands muss die
Abdeckung sorgfältig wieder geschlossen werden
wobei Quetschungen und Kurzschlüsse vermieden
werden sollten.AUSTAUSCH DER BATTERIE
Wird ein Austausch notwendig, ist die Batterie
durch eine Originalbatterie mit gleichen
Eigenschaften zu ersetzen.
Sollte eine Batterie mit unterschiedlichen Eigenschaften
verwendet werden, verfallen die im “Plan der
programmierten Wartung” vorgesehenen Termine. Für
die entsprechende Wartung muss man sich daher an die
Angaben des Batterienherstellers halten.
306
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FA H R T
IM NOTFALL
WARTUNG UND
PFLEGE
ZUR BEACHTUNG
Wenn das Fahrzeug über längere Zeit bei starker Kälte stillgelegt werden muss,
die Batterie ausbauen und in einen warmen Raum bringen, sonst könnte sie
einfrieren.
ZUR BEACHTUNG
Bei Arbeiten an der Batterie oder in ihrer Nähe immer eine geeignete Schutzbrille
tragen. Batterien enthalten für die Umwelt sehr gefährliche Substanzen. Zum Austausch der Batterie
empfehlen wir, sich an das Lancia Kundendienstnetz zu wenden, das entsprechend ausgerüstet ist,
um die Entsorgung umweltgerecht und nach den gesetzlichen Vorschriften durchzuführen.
Ein unsachgemäßer Einbau von elektrischem Zubehör kann im Fahrzeug schwere Schäden
verursachen. Sollten Sie nach dem Kauf des Fahrzeugs Zubehör einbauen lassen wollen
(Alarmanlagen, Funktelefon usw.), wenden Sie sich an das Lancia Kundendienstnetz, das Ihnen
das geeignete Zubehör vorschlagen und entscheiden kann, ob eine stärkere Batterie eingebaut
werden muss.

NÜTZLICHE RATSCHLÄGE ZUR
VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine rasche Entladung der Batterie zu
vermeiden und ihre Lebensdauer zu verlängern,
beachten Sie bitte die nachfolgenden Maßregeln:
❒beim Parken des Fahrzeugs vergewissern Sie
sich, dass die Türen, Kofferraumdeckel und
Klappen gut geschlossen sind um zu vermeiden,
dass die Innenleuchten eingeschaltet bleiben;
❒die Innenleuchten ausschalten: das Fahrzeug ist
in jedem Fall mit einem System für das
automatische Ausschalten der Innenleuchten
ausgestattet;
❒bei stehendem Motor dürfen die elektrischen
Vorrichtungen nicht zu lange eingeschaltet
bleiben (z.B. Autoradio, Warnblinklicht usw.);
❒vor einem Eingriff an der elektrischen Anlage
das Kabel vom Minuspol der Batterie
abklemmen;
❒die Klemmen müssen immer gut angezogen sein.ZUR BEACHTUNG Wird die Batterie längere Zeit
bei einem Ladezustand unter 50% gehalten
(optische Anzeige mit dunkler Färbung ohne
mittleren grünen Bereich) sind Schäden durch
Sulfatbildung möglich, die die Kapazität und
Startfähigkeit reduzieren). Die Möglichkeit eines
Einfrierens der Batterie vergrößert sich (es kann
schon bei –10°C passieren).
Bei längerem Fahrzeugstand siehe den Abschnitt
“längere Ausserbetriebsetzung des Fahrzeugs” im
Kapitel “Anlassen und Fahrt”.
Sollten Sie nach dem Kauf des Fahrzeugs
elektrisches Zubehör einbauen lassen wollen, das
eine ständige Stromversorgung benötigt
(Alarmanlage, Freisprechanlage usw.) oder
Zubehör, das Strom entnimmt, wenden Sie sich an
das Lancia Kundendienstnetz, dessen geschultes
Fachpersonal Ihnen nicht nur die geeigneteste
Zubehörreihe der Lineaccessori Lancia empfehlen
kann, sondern auch prüft, ob die
Gesamtstromaufnahme der elektrischen Anlage die
geforderte Belastung verkraften kann oder der
Einbau einer leistungsstärkeren Batterie in Betracht
gezogen werden muss.
307
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

Tatsächlich verbrauchen einige dieser
Einrichtungen auch bei abgestelltem Motor
weiterhin Strom und entladen so allmählich die
Batterie.Die Gesamtstromaufnahme aller Verbraucher
(sowohl der serienmäßig als auch der nachträglich
eingebauten) muss niedriger als 0,6 mA x Ah (der
Batterie) sein, wie aus der nachstehenden Tabelle
hervorgeht:
308
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FA H R T
IM NOTFALL
WARTUNG UND
PFLEGE
Batteriekapazität max. zulässige Stromaufnahme im
unbelasteten Zustand
40 Ah 24 mA
44 Ah 27 mA
50 Ah 30 mA

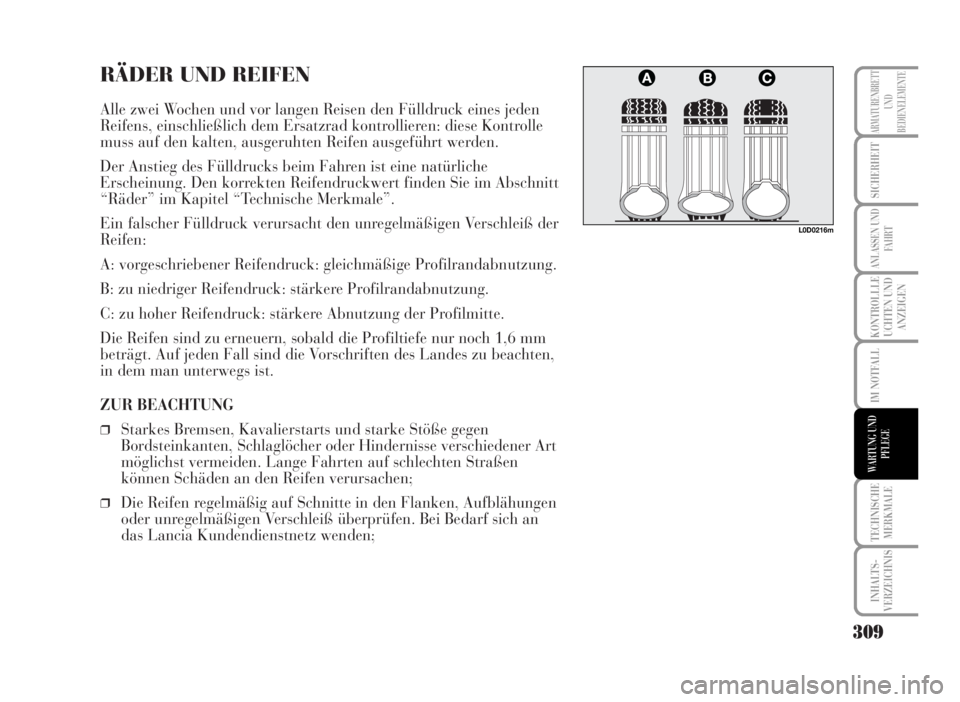

RÄDER UND REIFEN
Alle zwei Wochen und vor langen Reisen den Fülldruck eines jeden
Reifens, einschließlich dem Ersatzrad kontrollieren: diese Kontrolle
muss auf den kalten, ausgeruhten Reifen ausgeführt werden.
Der Anstieg des Fülldrucks beim Fahren ist eine natürliche
Erscheinung. Den korrekten Reifendruckwert finden Sie im Abschnitt
“Räder” im Kapitel “Technische Merkmale”.
Ein falscher Fülldruck verursacht den unregelmäßigen Verschleiß der
Reifen:
A: vorgeschriebener Reifendruck: gleichmäßige Profilrandabnutzung.
B: zu niedriger Reifendruck: stärkere Profilrandabnutzung.
C: zu hoher Reifendruck: stärkere Abnutzung der Profilmitte.
Die Reifen sind zu erneuern, sobald die Profiltiefe nur noch 1,6 mm
beträgt. Auf jeden Fall sind die Vorschriften des Landes zu beachten,
in dem man unterwegs ist.
ZUR BEACHTUNG
❒Starkes Bremsen, Kavalierstarts und starke Stöße gegen
Bordsteinkanten, Schlaglöcher oder Hindernisse verschiedener Art
möglichst vermeiden. Lange Fahrten auf schlechten Straßen
können Schäden an den Reifen verursachen;
❒Die Reifen regelmäßig auf Schnitte in den Flanken, Aufblähungen
oder unregelmäßigen Verschleiß überprüfen. Bei Bedarf sich an
das Lancia Kundendienstnetz wenden;
309
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
L0D0216m

❒Vermeiden, mit überladenem Fahrzeug zu
fahren: es können dadurch ernsthafte Schäden
an Rädern und Reifen entstehen;
❒Bei einer Reifenpanne sofort anhalten und das
Rad wechseln, um nicht den Reifen, die Felge,
die Aufhängungen und die Lenkung zu
beschädigen;
❒Die Reifen altern auch dann, wenn sie wenig
gebraucht werden. Risse im Gummi des
Reifenprofils oder in den Flanken sind
Alterserscheinungen. Reifen, die über 6 Jahre am
Fahrzeug montiert sind, müssen auf jeden Fall von
einem Fachmann auf Einsatzfähigkeit überprüft
werden. Nicht vergessen, auch das Ersatzrad mit
besonderer Sorgfalt zu überprüfen;
❒bei Reifenwechsel nur neue Reifen aufziehen und
solche vermeiden, über deren Herkunft man sich
nicht sicher ist;
❒Bei Montage eines neuen Reifens sollte auch das
Ventil ausgetauscht werden;
❒Für einen gleichmäßigen Reifenverschleiß an
Vorder- und Hinterachse empfehlen wir einen
Wechsel der Reifen alle 10-15.000 Kilometer,
und zwar unter Beibehaltung der gleichen
Wagenseite, um die Drehrichtung der Reifen
nicht zu ändern.
310
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FA H R T
IM NOTFALL
WARTUNG UND
PFLEGE
ZUR BEACHTUNG
Keine Neulackierung der Leichtmetallfelgen ausführen, für die Temperaturen über
150°C notwendig sind. Die mechanischen Eigenschaften des Rades könnten
dadurch beeinträchtigt werden.
ZUR BEACHTUNG
Ein zu niedriger Druck bewirkt eine Überhitzung des Reifens mit möglichen
schweren Schäden am Reifen selbst.
ZUR BEACHTUNGBedenken Sie, dass das Fahrverhalten des Fahrzeugs auch vom richtigen
Fülldruck der Reifen abhängt.
ZUR BEACHTUNGDie Reifen nicht über Kreuz austauschen, d.h. von der rechten auf die linke
Fahrzeugseite und umgekehrt.

GUMMISCHLAUCHLEITUNGEN
Bei den Gummischlauchleitungen der Bremsanlage
und der Kraftstoffversorgung beachten Sie bitte die
Angaben im “Plan der programmierten Wartung”
dieses Kapitels.
Ozon, hohe Temperaturen und langer
Flüssigkeitsmangel in der Anlage können
Verhärtung und Brüchigkeit der Leitungen und
folglich eventuelle Leckstellen verursachen. Eine
aufmerksame Kontrolles ist daher angebracht.
WINDSCHUTZ-/
HECKSCHEIBENWISCHER
WISCHERBLÄTTER
Regelmäßig die Gummiwischblätter mit
spezifischen Mitteln reinigen, empfohlen wird
TUTELA PROFESSIONAL SC 35.
Die Wischerblätter erneuern, wenn die
Gummiwischlippe bleibend verformt oder abgenutzt
ist. Es ist jedoch empfehlenswert, die Wischerblätter
etwa einmal im Jahr zu erneuern.
Durch einige einfache Maßnahmen können die
Beschädigungsmöglichkeiten der Wischerblätter
erheblich reduziert werden:
❒Bei Temperaturen unter dem Gefrierpunkt
kontrollieren, dass die Wischerblätter nicht an der
Scheibe angefroren sind. Falls erforderlich, können
sie mit einem geeigneten Enteisungsmittel gelöst
werden;
❒Den eventuell auf der Scheibe angehäuften
Schnee entfernen: dadurch schont man die
Wischerblätter und die Überhitzung des
Wischermotors wird vermeiden;
❒Die Scheibenwischer von Windschutz- und
Heckscheibe nicht bei trockener Scheibe
einschalten.
311
KONTROLLLE
UCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
ZUR BEACHTUNGDas Fahren mit verbrauchten Wischerblättern stellt ein großes Risiko dar, weil
die Sicht bei ungünstigen Witterungsbedingungen noch verschlechtert wird.
