2006 YAMAHA YFM50R Owners Manual

9-10
4. Placer un support adéquat sous le cadre
afin de surélever les roues.
5. Fixer un sac en plastique sur la sortie du
pot d’échappement afin de le protéger
contre l’humidité.
6. Si le véhicule est remisé dans un endroit
humide ou exposé à l’air marin, appliquer
une fine couche d’huile sur les surfaces
métalliques apparentes. Ne pas appliquer
d’huile sur les pièces en caoutchouc ni sur
la selle.
7. Retirer la batterie et la charger. L’entrepo-
ser dans un endroit sec et la recharger une
fois par mois. Ne pas conserver la batterie
dans un endroit excessivement chaud ou
froid (moins de 0°C ou plus de 30°C).
N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le véhicule.
4. Coloque calzos debajo del chasis para
mantener las ruedas separadas del suelo.
5. Ate una bolsa de plástico alrededor de la
salida del tubo de escape para evitar la
entrada de humedad.
6. Si se va a realizar el almacenamiento en
un ambiente húmedo o salino, recubra
todas las superficies metálicas expuestas
al aire con una fina película de aceite. No
aplique aceite a ninguna pieza de goma ni
a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela
en un lugar seco y recárguela una vez al
mes. No guarde la batería en un sitio
demasiado frío (a una temperatura inferior
a 0°C) o demasiado caliente (a una tempe-
ratura superior a 30°C).
NOTA:
Antes de guardar la máquina, efectúe las repa-
raciones necesarias.
5YF-9-62 9~ 3/4/05 10:00 PM Page 307

10-1
Model YFM50R
Dimensions:
Overall length 1,537 mm
Overall width 825 mm
Overall height 915 mm
Seat height 618 mm
Wheelbase 1,030 mm
Ground clearance 70 mm
Minimum turning radius 2,300 mm
Basic weight:
With oil and full fuel tank 115 kg
Engine:
Type Air-cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward-inclined
Displacement 49.0 cm
3
Bore × Stroke 39.0 ×41.4 mm
Compression ratio 10.0 : 1
Starting system Electric starter
Lubrication system Wet sump
EBU00428
SPECIFICATIONS
5YF-9-62 9~ 3/4/05 10:00 PM Page 308

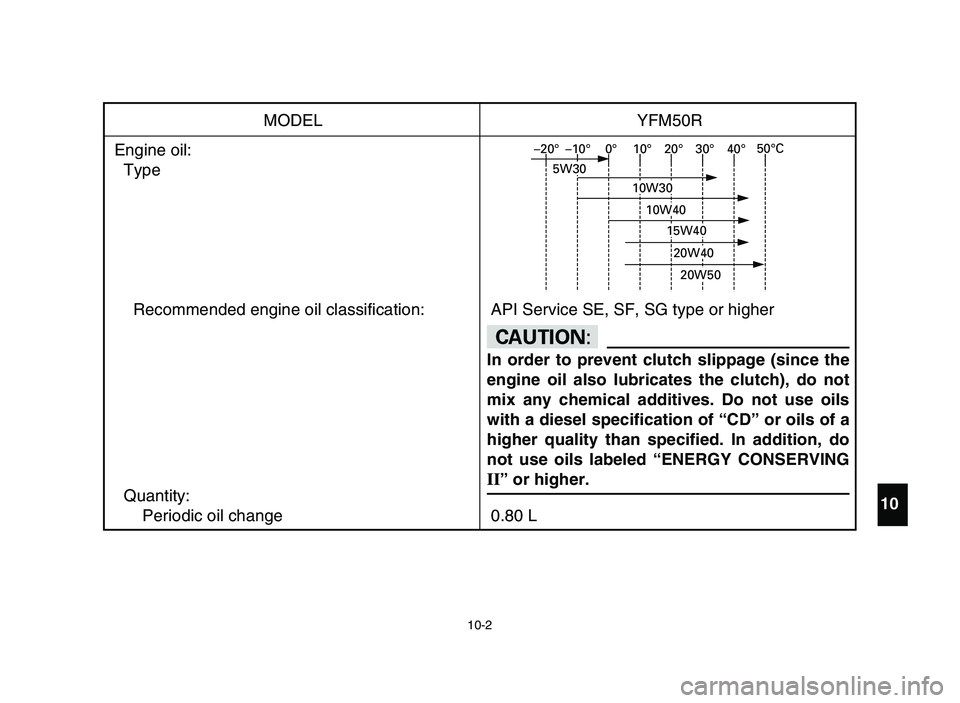

10-2
10
MODEL YFM50R
Engine oil:
Type
Recommended engine oil classification: API Service SE, SF, SG type or higher
Quantity:
Periodic oil change 0.80 L
cC
In order to prevent clutch slippage (since the
engine oil also lubricates the clutch), do not
mix any chemical additives. Do not use oils
with a diesel specification of “CD” or oils of a
higher quality than specified. In addition, do
not use oils labeled “ENERGY CONSERVING
II” or higher.
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
5YF-9-62 9~ 3/4/05 10:00 PM Page 309

10-3
Model YFM50R
Final gear oil:
Type SAE 80API “GL-4” Hypoid gear oil
Quantity:
Total amount 0.12 L
Air filter: Wet type element
Fuel:
Type Unleaded gasoline only
For Europe: Regular unleaded gasoline only
Tank capacity 6.8 L
Reserve amount 0.9 L
Carburetor:
Type/manufacturer VM16SH/MIKUNI
Spark plug:
Type/manufacturer CR7HSA/NGK
Gap 0.6–0.7 mm
Clutch type: Wet, multiple-disc automatic
5YF-9-62 9~ 3/4/05 10:00 PM Page 310

10-4
Model YFM50R
Transmission:
Primary reduction system Spur gear
Primary reduction ratio 65/20 (3.250)
Secondary reduction system Shaft drive
Secondary reduction ratio 19/18 ×34/10 (3.588)
Operation Left hand operation
Gear ratio: 38/14 (2.714)
Chassis:
Frame type Steel tube
Caster angle 1°
Trail 3.4 mm
Tire:
Type Tubeless
Size: Front AT16 ×7-7
: Rear AT16 ×8-7
Manufacturer/type:
Front DUNLOP/KT145
Rear DUNLOP/KT145
5YF-9-62 9~ 3/4/05 10:00 PM Page 311

10-5
Model YFM50R
Brake:
Front brake type Drum brake
Operation Right hand operation
Rear brake type Drum brake
Operation Left hand operation
Suspension:
Front Leading arm
Rear Swingarm
Shock absorber:
Front Coil spring/Oil damper
Rear Coil spring/Oil damper
Wheel travel:
Front wheel travel 57 mm
Rear wheel travel 56 mm
Electrical:
Ignition system C.D.I.
Charging system A.C. magneto
Battery type/voltage, capacity 12N7D-3B/12V, 7Ah
Indicator light voltage, wattage ×quantity:
Neutral 12V, 1.7W ×1
Fuse: 5A
5YF-9-62 9~ 3/4/05 10:00 PM Page 312

10-6
FBU00428
CARACTÉRISTIQUES TECHNIQUES
Modèle YFM50R
Dimensions:
Longueur hors-tout 1.537 mm
Largeur hors-tout 825 mm
Hauteur hors-tout 915 mm
Hauteur de la selle 618 mm
Empattement 1.030 mm
Garde au sol 70 mm
Rayon de braquage minimal 2.300 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 115 kg
Moteur:
Type 4 temps essence refroidissement par air, SOHC
Disposition des cylindres Monocylindre, incliné
Cylindrée 49,0 cm
3
Alésage ×course 39,0 ×41,4 mm
Taux de compression 10,0 : 1
Système de démarrage Electrique
Système de graissage Carter humide
5YF-9-62 9~ 3/4/05 10:00 PM Page 313

10-7
Modèle YFM50R
Huile moteur
Type
Classification d’huile de moteur recommandée:
Quantité
Vidange périodique
Huiles de type API Service, de classe SE, SF, SG min.
fF
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING
II” ou la même désignation avec un
numéro plus élevé.
0,80 l
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
