FORD MONDEO 1993  Service Repair Manual 12•48 Wiring diagrams

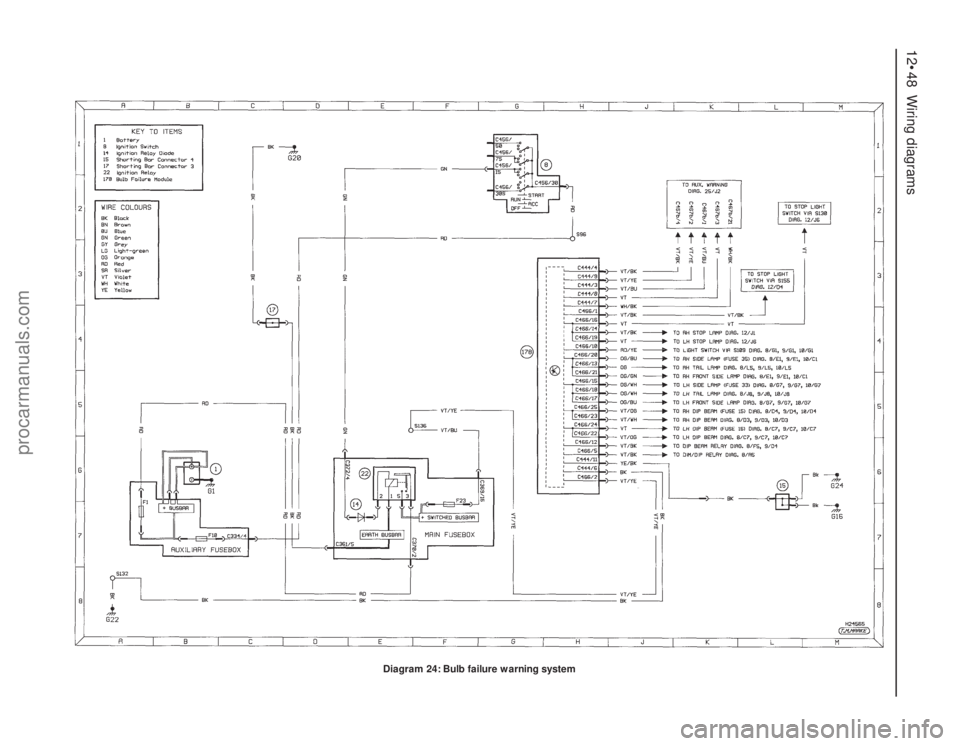

Diagram 24: Bulb failure warning system
procarmanuals.com

Page 250 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•49
12

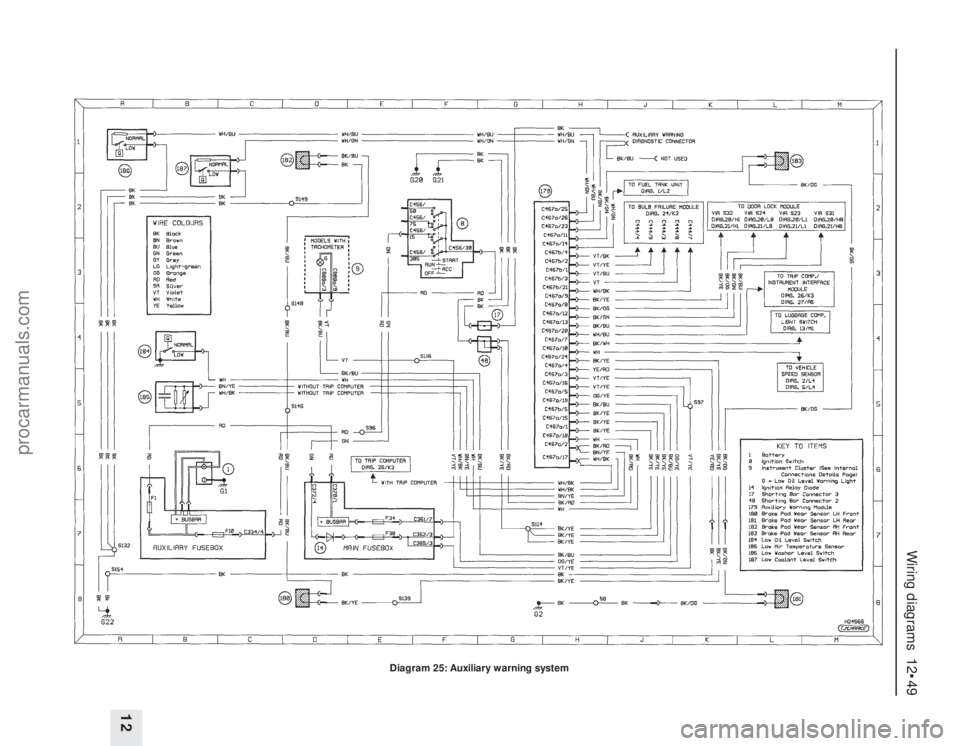

Diagram 25: Auxiliary warning system
procarmanuals.com

Page 251 of 279

FORD MONDEO 1993  Service Repair Manual 12•50 Wiring diagrams

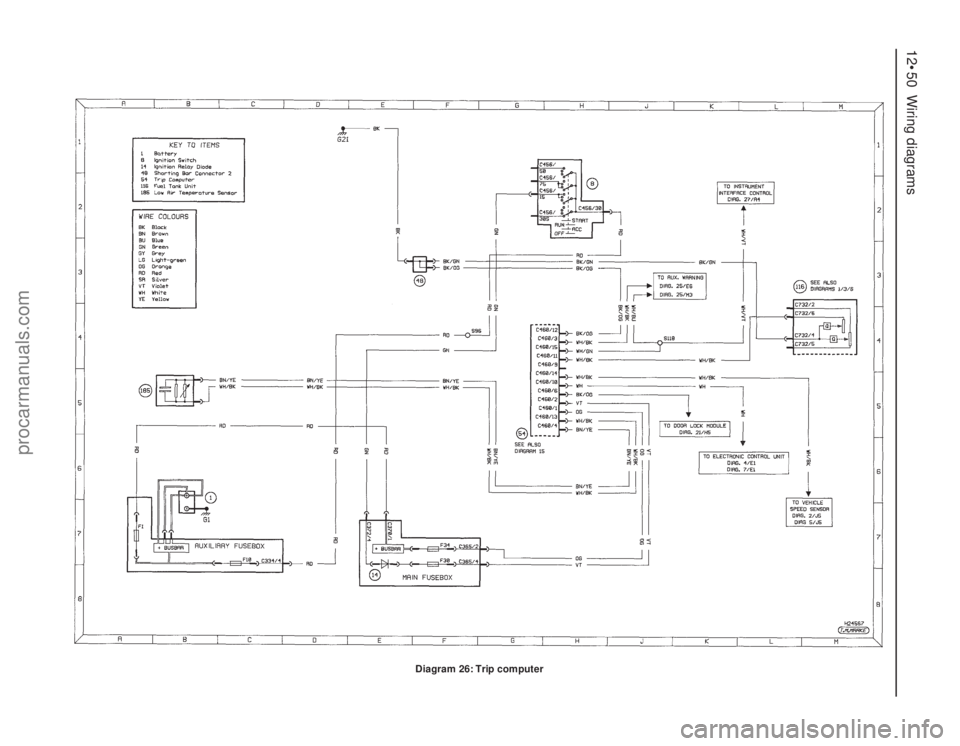

Diagram 26: Trip computer
procarmanuals.com

Page 252 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•51
12

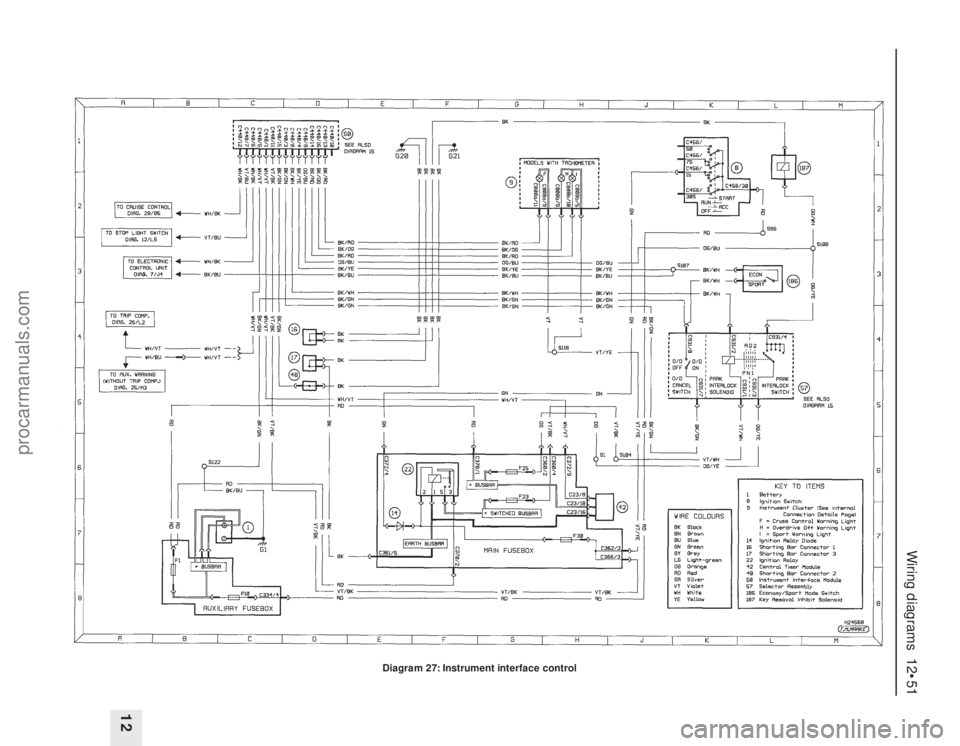

Diagram 27: Instrument interface control
procarmanuals.com

Page 253 of 279

FORD MONDEO 1993  Service Repair Manual 12•52 Wiring diagrams
Diagram 28: Cruise control
procarmanuals.com

Page 254 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•53
12

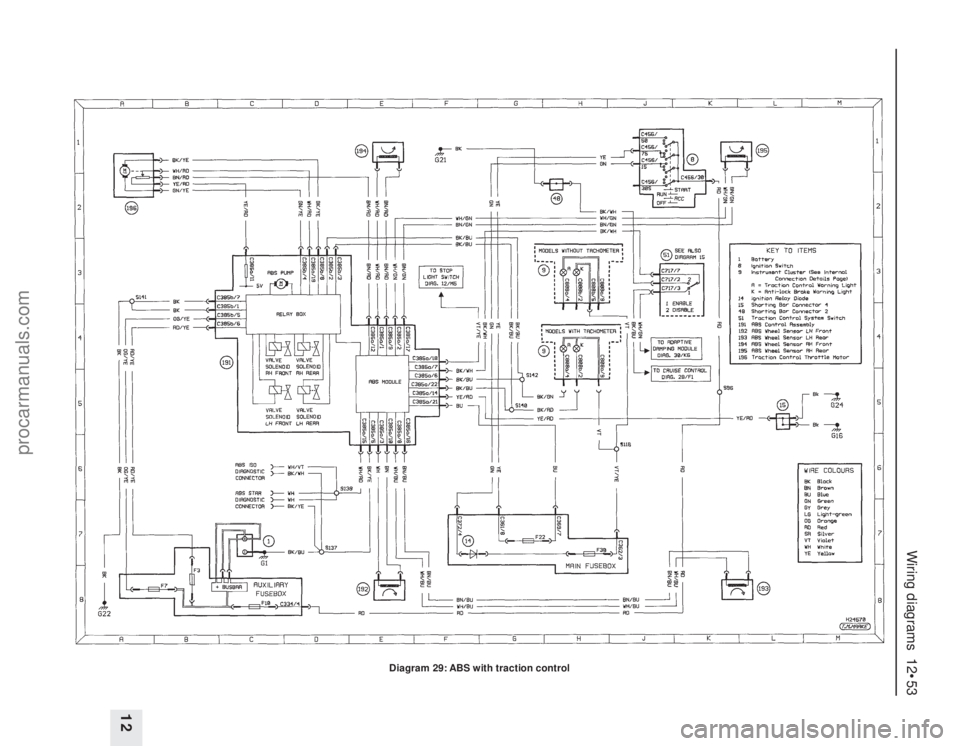

Diagram 29: ABS with traction control
procarmanuals.com

Page 255 of 279

FORD MONDEO 1993  Service Repair Manual 12•54 Wiring diagrams
Diagram 30: Adaptive damping system
procarmanuals.com

Page 256 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•55
12

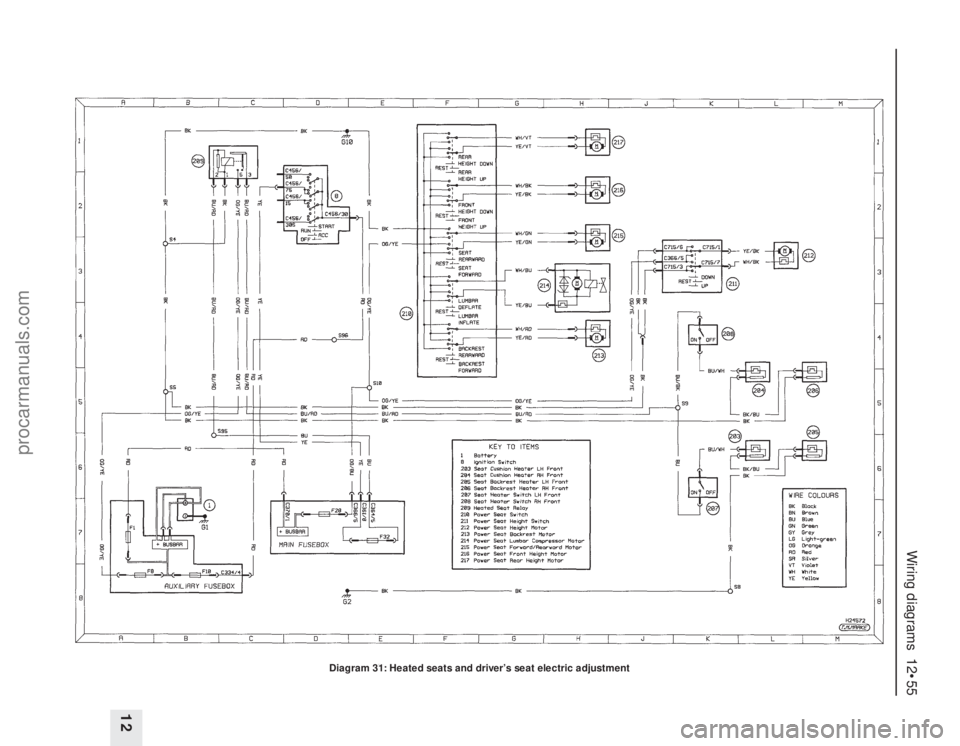

Diagram 31: Heated seats and driver’s seat electric adjustment
