1993 FORD MONDEO Service Repair Manual

Page 225 of 279

FORD MONDEO 1993  Service Repair Manual 12•24 Wiring diagrams

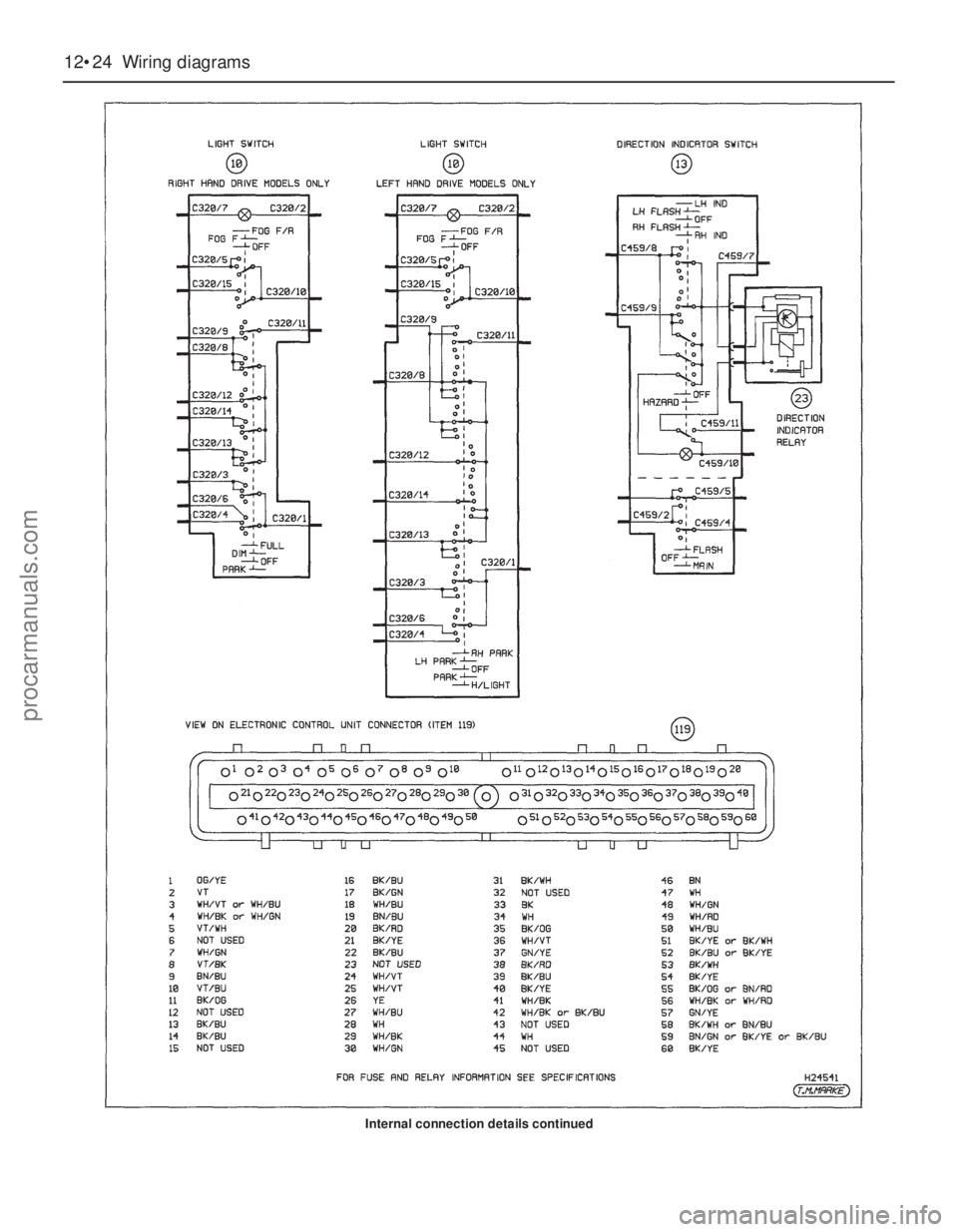

Internal connection details continued
procarmanuals.com

Page 226 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•25
12

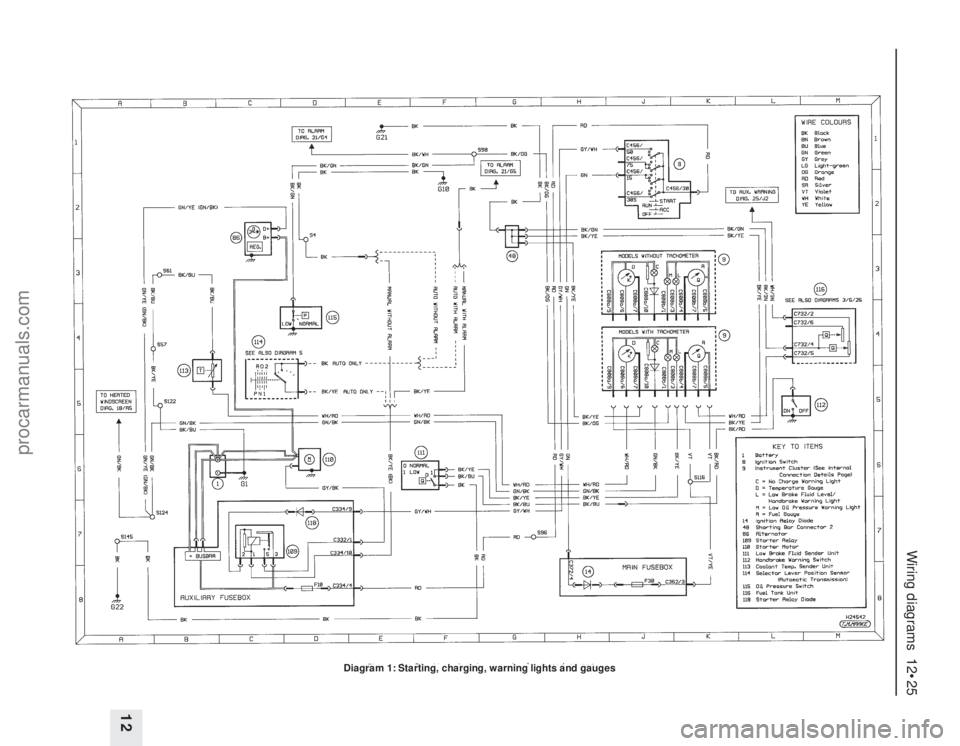

Diagram 1: Starting, charging, warning lights and gauges
procarmanuals.com

Page 227 of 279

FORD MONDEO 1993  Service Repair Manual 12•26 Wiring diagrams

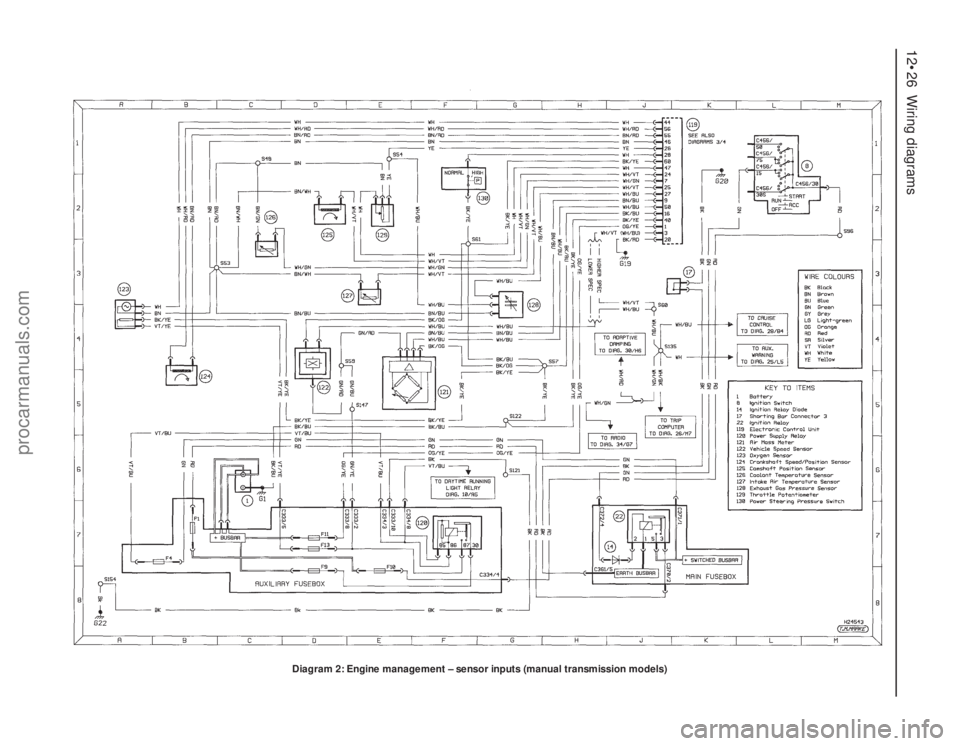

Diagram 2: Engine management – sensor inputs (manual transmission models)
procarmanuals.com

Page 228 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•27
12

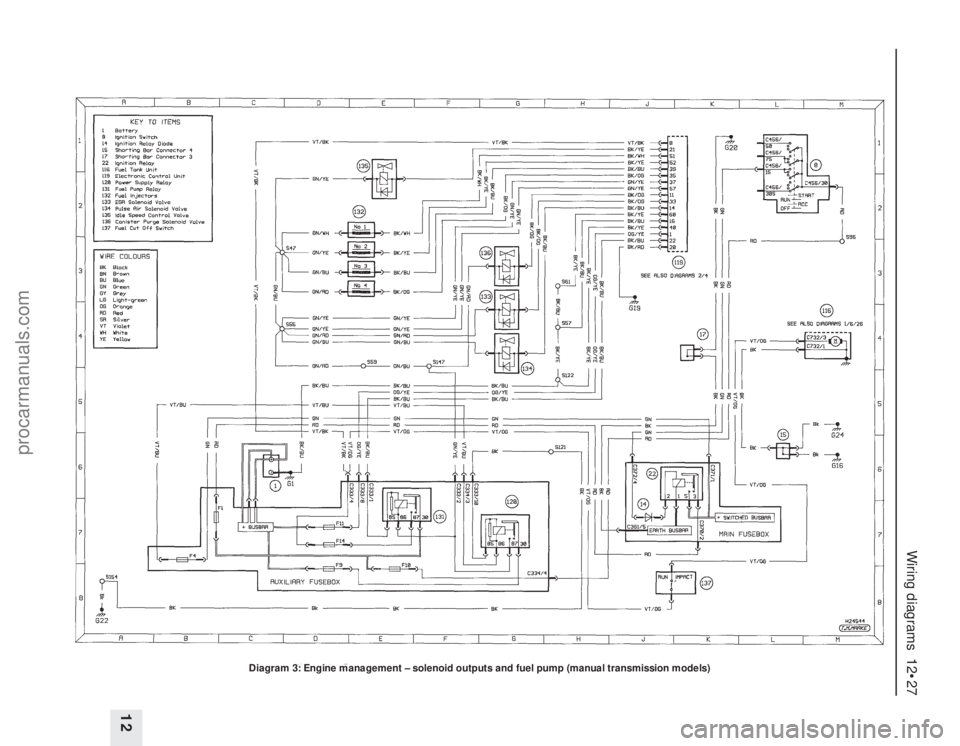

Diagram 3: Engine management – solenoid outputs and fuel pump (manual transmission models)
procarmanuals.com

Page 229 of 279

FORD MONDEO 1993  Service Repair Manual 12•28 Wiring diagrams
Diagram 4: Engine management – ignition, tachometer, cooling fan and diagnostic connectors (manual transmission models)
procarmanuals.com

Page 230 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•29
12

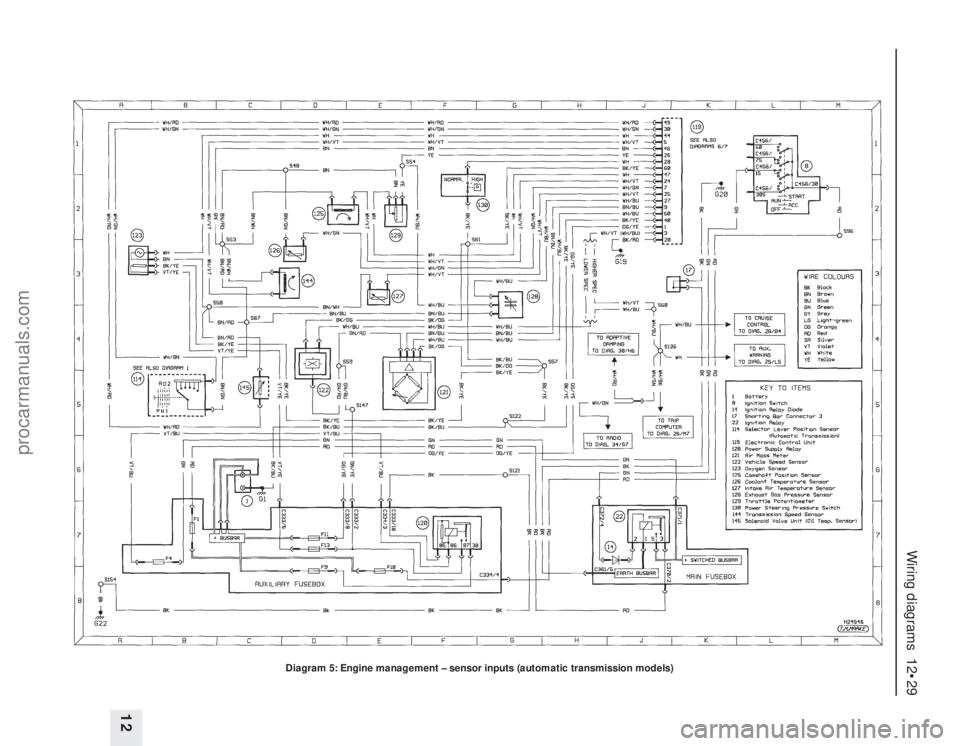

Diagram 5: Engine management – sensor inputs (automatic transmission models)
procarmanuals.com

Page 231 of 279

FORD MONDEO 1993  Service Repair Manual 12•30 Wiring diagrams

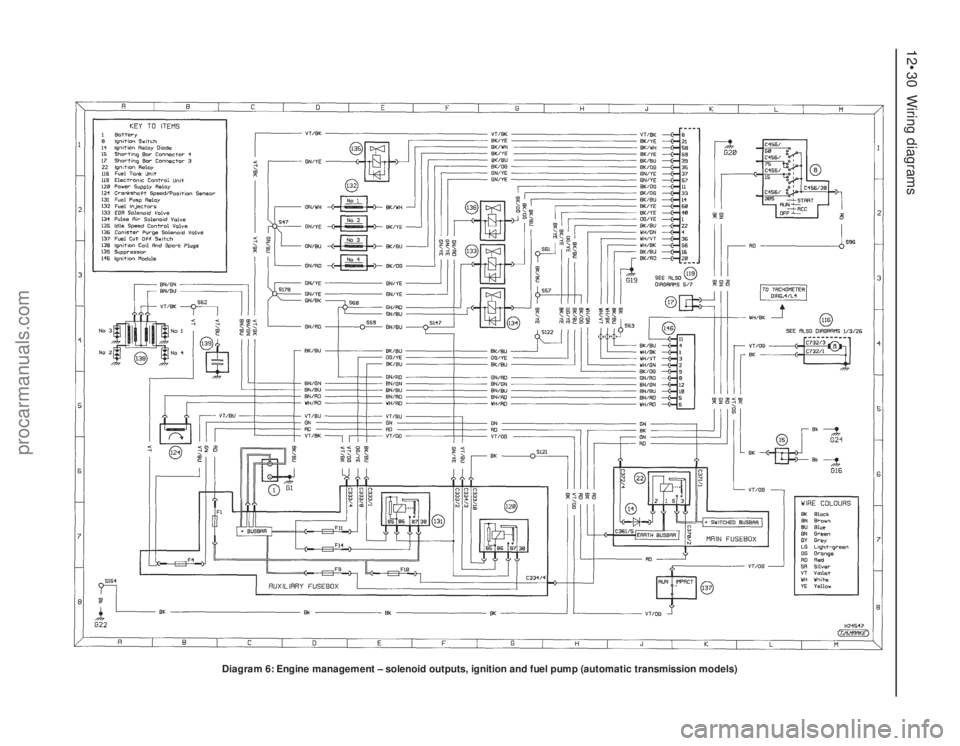

Diagram 6: Engine management – solenoid outputs, ignition and fuel pump (automatic transmission models)
procarmanuals.com

Page 232 of 279

FORD MONDEO 1993  Service Repair Manual Wiring diagrams  12•31
12

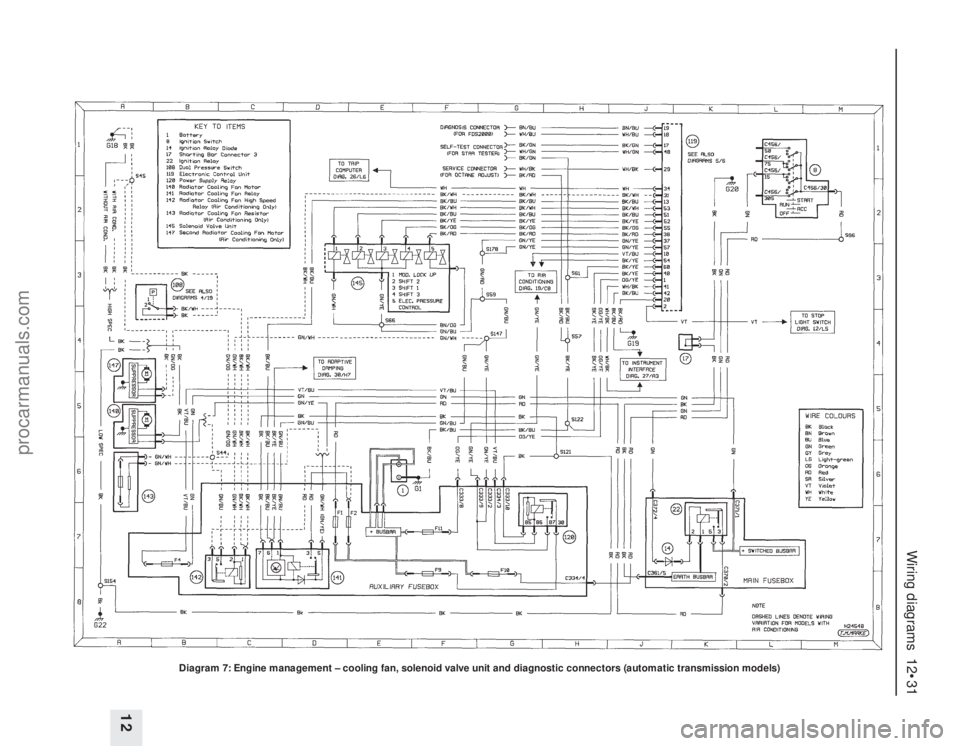

Diagram 7: Engine management – cooling fan, solenoid valve unit and diagnostic connectors (automatic transmission models)
procarmanuals.com
