2023 TOYOTA COROLLA Návod na použití (in Czech)

167
4
4-1. Před jízdou
Jízda
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují- cích, zavazadel, tažn ého zařízení, cel-
ková pohotovostní hmotnost a zatížení
na tažný hák nesmí překročit celkovou hmotnost vozidla. Překročení této
hmotnosti je nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře-
kročit maximální povolené zatížení zad-
ní nápravy o více než 15 %. Překročení této hmotnosti je nebezpečné. Hodnoty
přípustné hmotnosti přípojného vozidla
byly odvozeny z testování na hladinu moře. Pamatujte, že se při jízdě ve vyš-
ších nadmořských výškách výkon mo-
toru a přípustná hmotnost přípojného vozidla bude snižovat.
1 516 mm
2 516 mm
VÝSTRAHA
■Když je překročeno maximální
povolené zatížení nápravy
Nedodržení tohoto pokynu může vést k nehodě s násled ky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k doporučenému tlaku
huštění pneumatik. ( S.576)
●Nepřekračujte stanovený rychlostní
limit pro tažení p řívěsu v zastavě- ných oblastech nebo 100 km/h,
podle toho, co je nižší.
Montážní rozměry pro tažné
zařízení a tažný hák

1684-1. Před jízdou
31 080 mm
4 583 mm
5 300 mm
6 18 mm*1
17 mm*2
714 mm*1
13 mm*2
8365 mm*1
392 mm*2
*1: Vozidla bez výbavy pro nerovné vo- zovky*2: Vozidla s výbavou pro nerovné vo-
zovky
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma- tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě.
( S.566)
●Zvyšte tlak vzduchu pneumatik přívě-
su s ohledem na celkovou hmotnost přívěsu a s přihlé dnutím k hodnotám
doporučeným výrobcem vašeho pří-
věsu.
■Osvětlení přívěsu
Když instalujete osvě tlení přívěsu, kon- zultujte to s kterýmkoliv autorizovaným
prodejcem nebo serv isem Toyota, nebo
kterýmkoliv spolehlivým servisem, pro- tože nesprávná instalace může způsobit
poškození osvětlení vozidla. Když insta-
lujete osvětlení přívěsu, dodržujte místní předpisy.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave-
ná novými agregáty nebyla používána pro tažení přívěsu během prvních
800 km jízdy.
■Bezpečnostní kontroly před taže-
ním
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na hák tažného zařízení. Pamatujte, že hmotnost při-
pojení přívěsu zvýší zátěž vozidla.
Také se ujistěte, že nepotáhnete ná- klad, který překračuje maximální pří-
pustné zatížení nápravy.
●Zajistěte, aby náklad na přívěsu byl
zajištěn.
●V případě, že ve standardních zpět-
ných zrcátkách nev idíte provoz za vo-
zidlem, měli byste použít přídavná zpětná zrcátka. Nas tavte prodlouže-
ná ramena těchto zrcátek na obou
stranách vozidla ta k, aby vždy posky- tovala maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při
normální jízdě.
●P o uj et í př i bliž n ě 1 000 k m s p ř ív ěs e m
dotáhněte všechny šroubové spoje
tažného zařízení a háku.

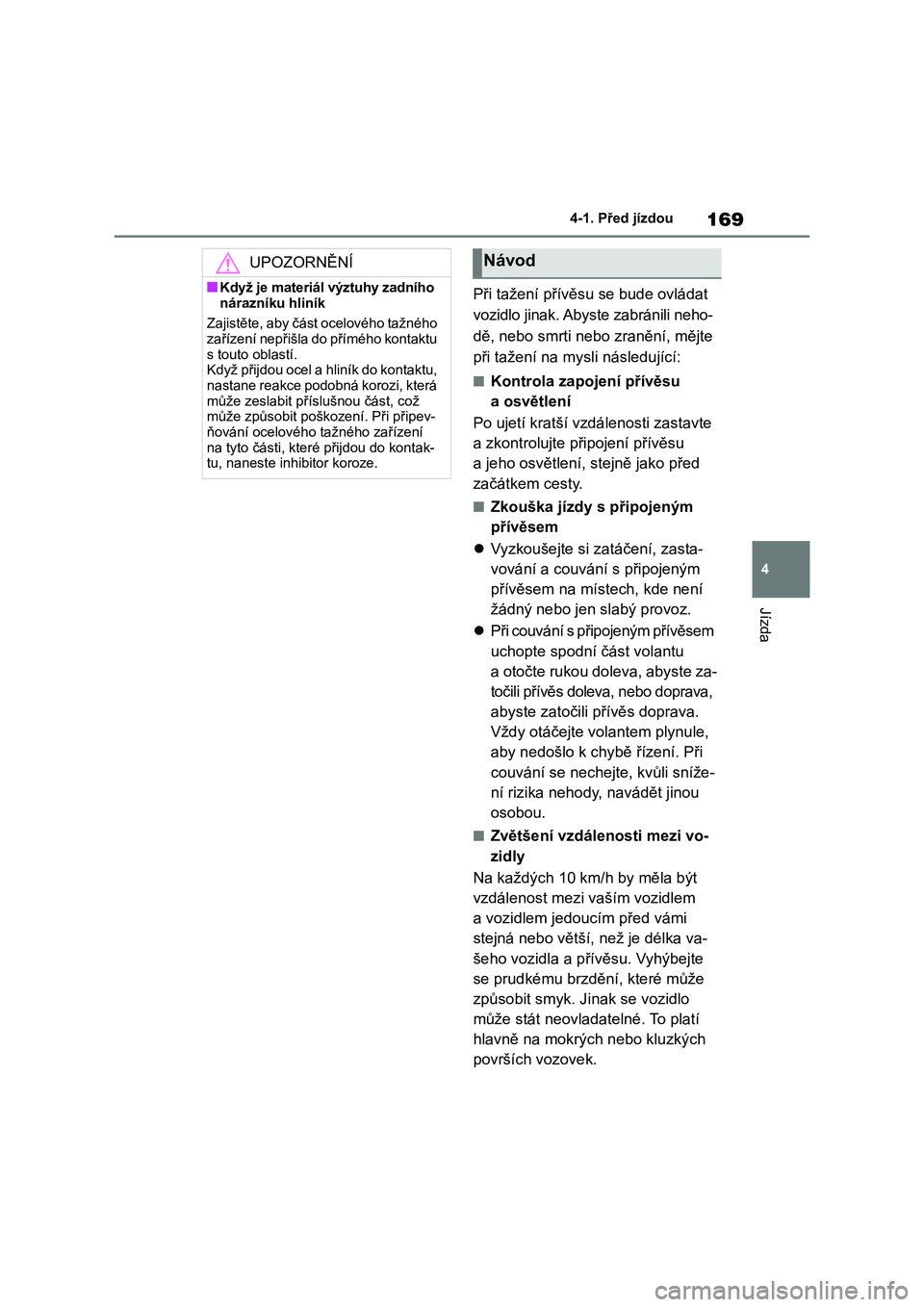

169
4
4-1. Před jízdou
Jízda
Při tažení přívěsu se bude ovládat
vozidlo jinak. Ab yste zabránili neho-
dě, nebo smrti nebo zranění, mějte
při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, s tejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným
přívěsem
 Vyzkoušejte si zatáčení, zasta-
vování a couvání s připojeným
přívěsem na místech, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívěsem
uchopte spodní část volantu
a otočte rukou doleva, abyste za-
točili přívěs doleva, nebo doprava,
abyste zatočili př ívěs doprava.
Vždy otáčejte volantem plynule,
aby nedošlo k chybě řízení. Při
couvání se nechejte, kvůli sníže-
ní rizika nehody, navádět jinou
osobou.
■Zvětšení vzdálenosti mezi vo-
zidly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi
stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte
se prudkému brzdění, které může
způsobit smyk. J inak se vozidlo
může stát neovladatelné. To platí
hlavně na mokrých nebo kluzkých
površích vozovek.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního
nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontaktu
s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, která
může zeslabit příslušnou část, což
může způsobit pošk ození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontak-
tu, naneste inhibitor koroze.
Návod

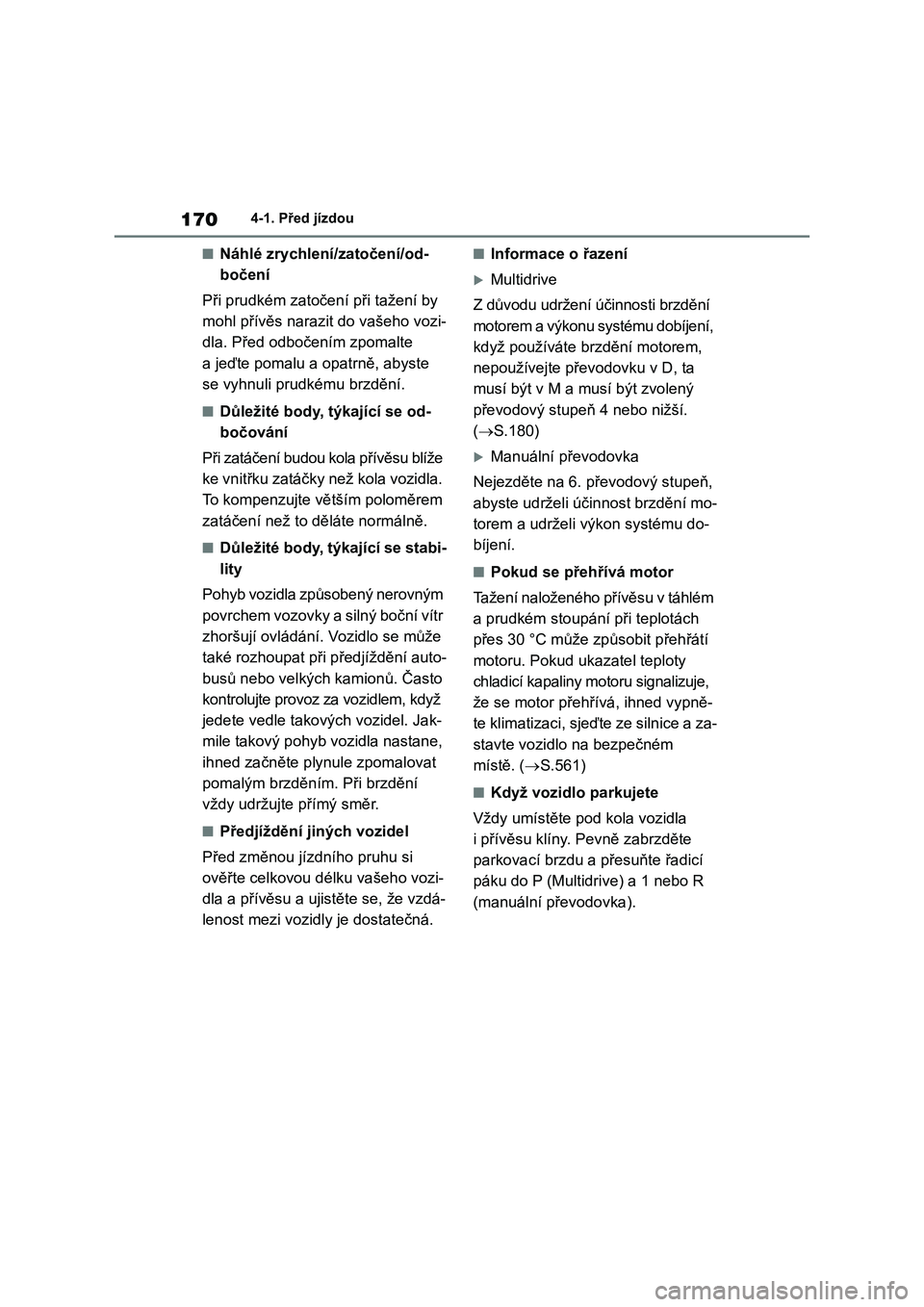

1704-1. Před jízdou
■Náhlé zrychlení/zatočení/od-
bočení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste
se vyhnuli prudkému brzdění.
■Důležité body, týkající se od-
bočování
Při zatáčení budou kola přívěsu blíže
ke vnitřku zatáčky než kola vozidla.
To kompenzujte větším poloměrem
zatáčení než to děláte normálně.
■Důležité body, týkající se stabi-
lity
Pohyb vozidla způsobený nerovným
povrchem vozovky a silný boční vítr
zhoršují ovládání. Vozidlo se může
také rozhoupat při předjíždění auto-
busů nebo velkých kamionů. Často
kontrolujte provoz za vozidlem, když
jedete vedle takových vozidel. Jak-
mile takový pohyb vozidla nastane,
ihned začněte plynule zpomalovat
pomalým brzděním. Při brzdění
vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si
ověřte celkovou délku vašeho vozi-
dla a přívěsu a ujistěte se, že vzdá-
lenost mezi vozidly je dostatečná.
■Informace o řazení
Multidrive
Z důvodu udržení účinnosti brzdění
motorem a výkonu systému dobíjení,
když používáte brzdění motorem,
nepoužívejte převodovku v D, ta
musí být v M a musí být zvolený
převodový stupeň 4 nebo nižší.
(S.180)
Manuální převodovka
Nejezděte na 6. převodový stupeň,
abyste udrželi účinnost brzdění mo-
torem a udrželi výkon systému do-
bíjení.
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém
a prudkém stoupání při teplotách
přes 30 °C může způsobit přehřátí
motoru. Pokud ukazatel teploty
chladicí kapaliny motoru signalizuje,
že se motor přehřívá, ihned vypně-
te klimatizaci, sjeďte ze silnice a za-
stavte vozidlo na bezpečném
místě. (S.561)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla
i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a přesuňte řadicí
páku do P (Multidrive) a 1 nebo R
(manuální převodovka).

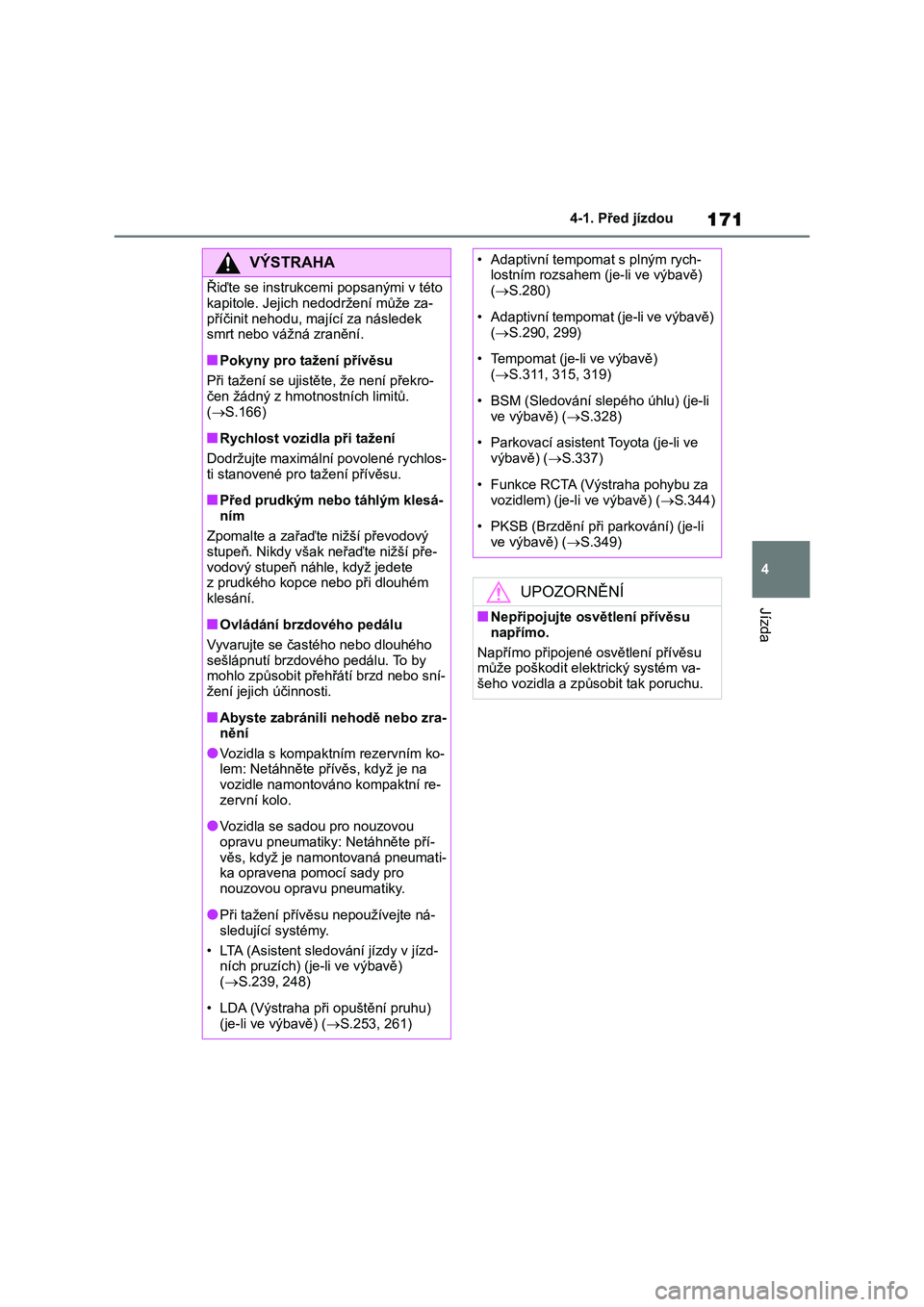

171
4
4-1. Před jízdou
Jízda
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překro-
čen žádný z hmot nostních limitů.
( S.166)
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rychlos-
ti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesá-
ním
Zpomalte a zařaďte nižší převodový
stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém
klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu. To by mohlo způsobit přehřátí brzd nebo sní-
žení jejich účinnosti.
■Abyste zabránili nehodě nebo zra-
nění
●Vozidla s kompaktním rezervním ko- lem: Netáhněte př ívěs, když je na
vozidle namontováno kompaktní re-
zervní kolo.
●Vozidla se sadou pro nouzovou
opravu pneumatiky: Netáhněte pří- věs, když je namontovaná pneumati-
ka opravena pomocí sady pro
nouzovou opravu pneumatiky.
●Při tažení přívěsu nepoužívejte ná-
sledující systémy.
• LTA (Asistent sledování jízdy v jízd-
ních pruzích) (j e-li ve výbavě)
( S.239, 248)
• LDA (Výstraha při opuštění pruhu)
(je-li ve výbavě) ( S.253, 261)
• Adaptivní tempomat s plným rych- lostním rozsahem (je-li ve výbavě)
( S.280)
• Adaptivní tempomat (je-li ve výbavě)
( S.290, 299)
• Tempomat (je-li ve výbavě)
( S.311, 315, 319)
• BSM (Sledování slepého úhlu) (je-li
ve výbavě) ( S.328)
• Parkovací asistent Toyota (je-li ve
výbavě) ( S.337)
• Funkce RCTA (Výstraha pohybu za
vozidlem) (je-li ve výbavě) ( S.344)
• PKSB (Brzdění při parkování) (je-li
ve výbavě) ( S.349)
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu
napřímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém va-
šeho vozidla a způsobit tak poruchu.

1724-2. Jízdní postupy
4-2.Jízdní postupy
1Zkontrolujte, zda je zabrzděna
parkovací brzda. ( S.187, 188)
2 Zkontrolujte, zda je řadicí páka
v P (Multidrive) nebo N (manuál-
ní převodovka).
3 Sešlápněte pevně brzdový pe-
dál (Multidrive) nebo spojkový
pedál (manuální převodovka).
4 Otočte spínač motoru do START,
abyste nastartovali motor.
■Pokud motor nestartuje
Systém imobilizéru motoru nemusel být
deaktivován. ( S.74) Kontaktujte které- hokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Když nelze uvolnit zámek řízení
Při startování motor u se může zdát, že
spínač motoru uvízl ve VYPNUTO.
Abyste ho uvolnili, otáčejte klíčem při
současném mírném o táčení volantem doleva a doprava.
Spínač motoru (zapalo-
vání) (vozidla bez systé-
mu Smart Entry & Start)
Startování motoru
VÝSTRAHA
■Když startujete motor
Vždy startujte motor, když sedíte na
sedadle řidiče. Za žádných okolností nesešlapujte plynový pedál při starto-
vání motoru.To může způsobit neho-
du, mající za následek smrt nebo vážná zranění.
UPOZORNĚNÍ
■Když startujete motor
●Neprotáčejte motor najednou déle než 30 sekund. Tím by se mohly
přehřát systémy st artéru a kabelů.
●Nevytáčejte studený motor.
●Pokud jde motor obtížně nastarto- vat nebo často zhasíná, nechte vo-
zidlo ihned zkontro lovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.

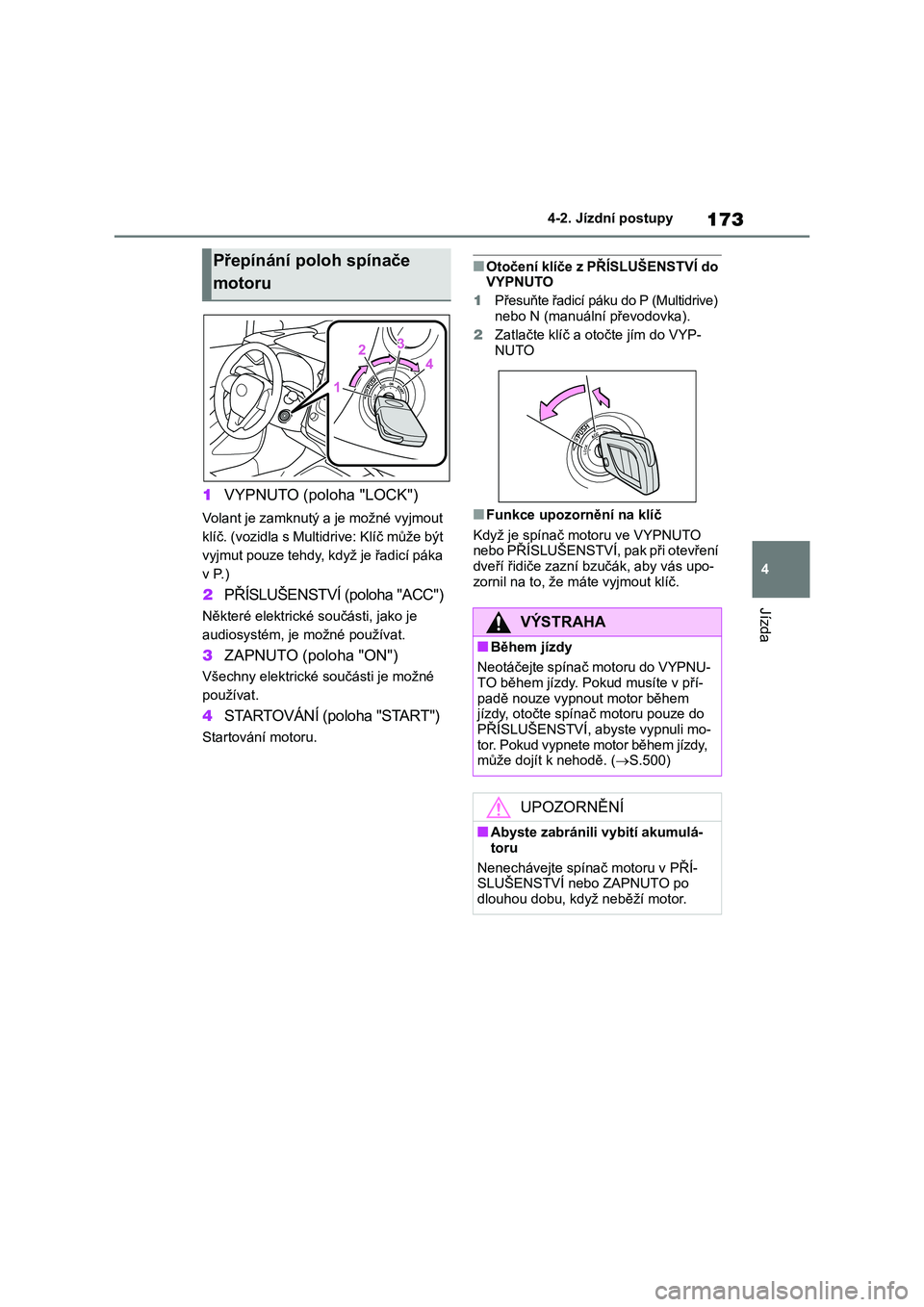

173
4
4-2. Jízdní postupy
Jízda
1 VYPNUTO (poloha "LOCK")
Volant je zamknutý a je možné vyjmout
klíč. (vozidla s Multi drive: Klíč může být
vyjmut pouze tehdy, když je řadicí páka
v P.)
2 PŘÍSLUŠENSTVÍ (poloha "ACC")
Některé elektrické součásti, jako je
audiosystém, je možné používat.
3ZAPNUTO (poloha "ON")
Všechny elektrické součásti je možné
používat.
4 STARTOVÁNÍ (poloha "START")
Startování motoru.
■Otočení klíče z PŘÍSLUŠENSTVÍ do VYPNUTO
1 Přesuňte řadicí páku do P (Multidrive)
nebo N (manuální převodovka).
2 Zatlačte klíč a otočte jím do VYP-
NUTO
■Funkce upozornění na klíč
Když je spínač motoru ve VYPNUTO nebo PŘÍSLUŠENSTVÍ, pak při otevření
dveří řidiče zazní bzučák, aby vás upo-
zornil na to, že m áte vyjmout klíč.
Přepínání poloh spínače
motoru
VÝSTRAHA
■Během jízdy
Neotáčejte spínač motoru do VYPNU-
TO během jízdy. Pokud musíte v pří-
padě nouze vypnout motor během jízdy, otočte spínač motoru pouze do
PŘÍSLUŠENSTVÍ, abyste vypnuli mo-
tor. Pokud vypnete motor během jízdy, může dojít k nehodě. ( S.500)
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá-
toru
Nenechávejte spínač motoru v PŘÍ-
SLUŠENSTVÍ nebo ZAPNUTO po
dlouhou dobu, když neběží motor.

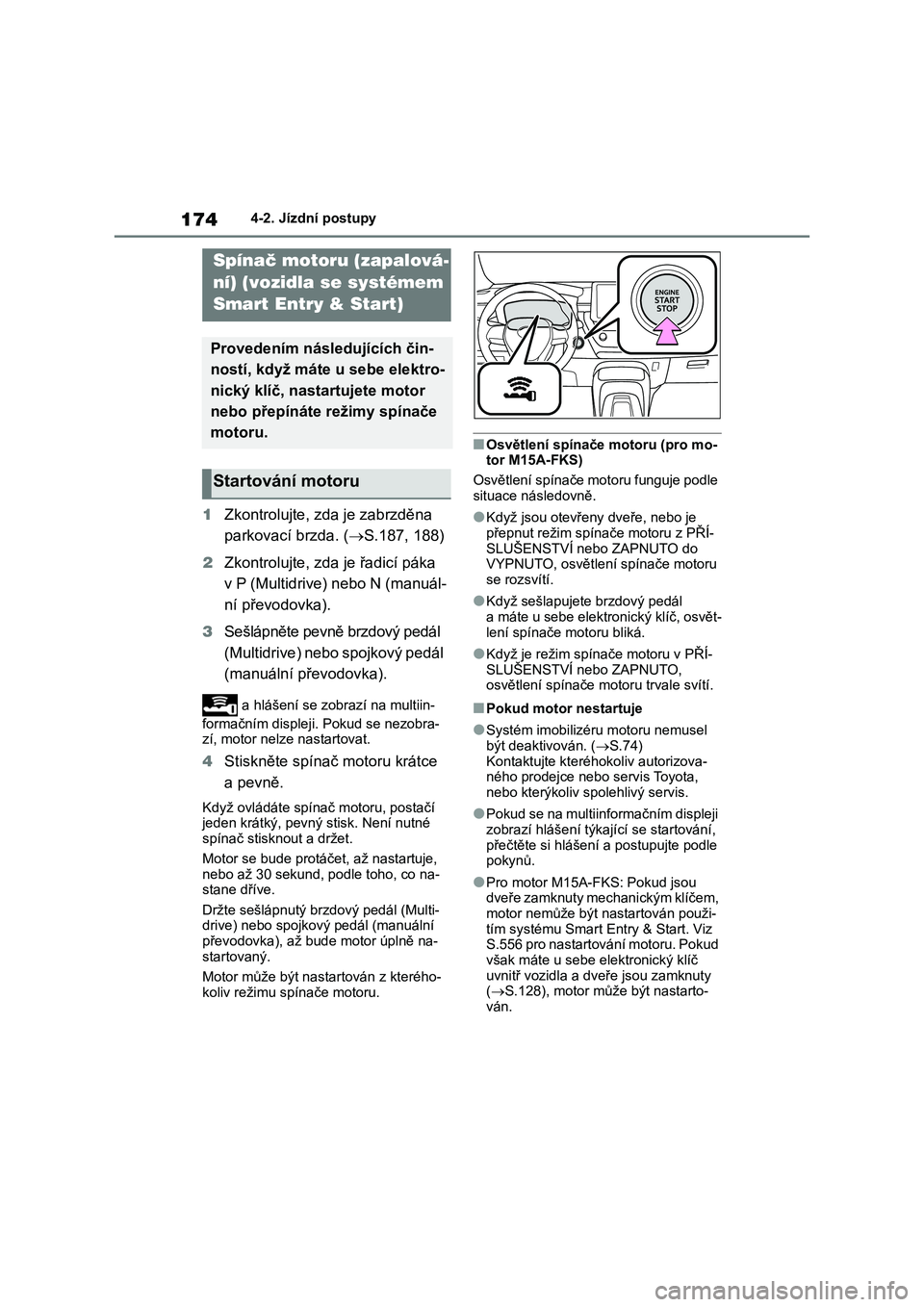

1744-2. Jízdní postupy
1Zkontrolujte, zda je zabrzděna
parkovací brzda. ( S.187, 188)
2 Zkontrolujte, zda je řadicí páka
v P (Multidrive) nebo N (manuál-
ní převodovka).
3 Sešlápněte pevně brzdový pedál
(Multidrive) nebo spojkový pedál
(manuální převodovka).
a hlášení se zobrazí na multiin-
formačním displeji. Pokud se nezobra-
zí, motor nelze nastartovat.
4 Stiskněte spínač motoru krátce
a pevně.
Když ovládáte spínač motoru, postačí
jeden krátký, pevný stisk. Není nutné spínač stisknout a držet.
Motor se bude protáč et, až nastartuje,
nebo až 30 sekund, podle toho, co na- stane dříve.
Držte sešlápnutý br zdový pedál (Multi-
drive) nebo spojkový pedál (manuální
převodovka), až bud e motor úplně na- startovaný.
Motor může být nasta rtován z kterého-
koliv režimu spínače motoru.
■Osvětlení spínače motoru (pro mo- tor M15A-FKS)
Osvětlení spínače motoru funguje podle
situace následovně.
●Když jsou otevřeny dveře, nebo je
přepnut režim spína če motoru z PŘÍ- SLUŠENSTVÍ nebo ZAPNUTO do
VYPNUTO, osvětlení spínače motoru
se rozsvítí.
●Když sešlapujete brzdový pedál
a máte u sebe elektronický klíč, osvět- lení spínače motoru bliká.
●Když je režim spínače motoru v PŘÍ-SLUŠENSTVÍ nebo ZAPNUTO,
osvětlení spínače motoru trvale svítí.
■Pokud motor nestartuje
●Systém imobilizéru motoru nemusel
být deaktivován. ( S.74)
Kontaktujte kteréhok oliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis.
●Pokud se na multiinformačním displeji
zobrazí hlášení týkají cí se startování,
přečtěte si hlášení a postupujte podle pokynů.
●Pro motor M15A-FKS: Pokud jsou dveře zamknuty mechanickým klíčem,
motor nemůže být nastartován použi-
tím systému Smart En try & Start. Viz
S.556 pro nastartování motoru. Pokud však máte u sebe elektronický klíč
uvnitř vozidla a dveře jsou zamknuty
( S.128), motor může být nastarto- ván.
Spínač motoru (zapalová-
ní) (vozidla se systémem
Smart Entry & Start)
Provedením následujících čin-
ností, když máte u sebe elektro-
nický klíč, nastartujete motor
nebo přepínáte režimy spínače
motoru.
Startování motoru
