2022 TOYOTA YARIS CROSS Manuale duso (in Italian)

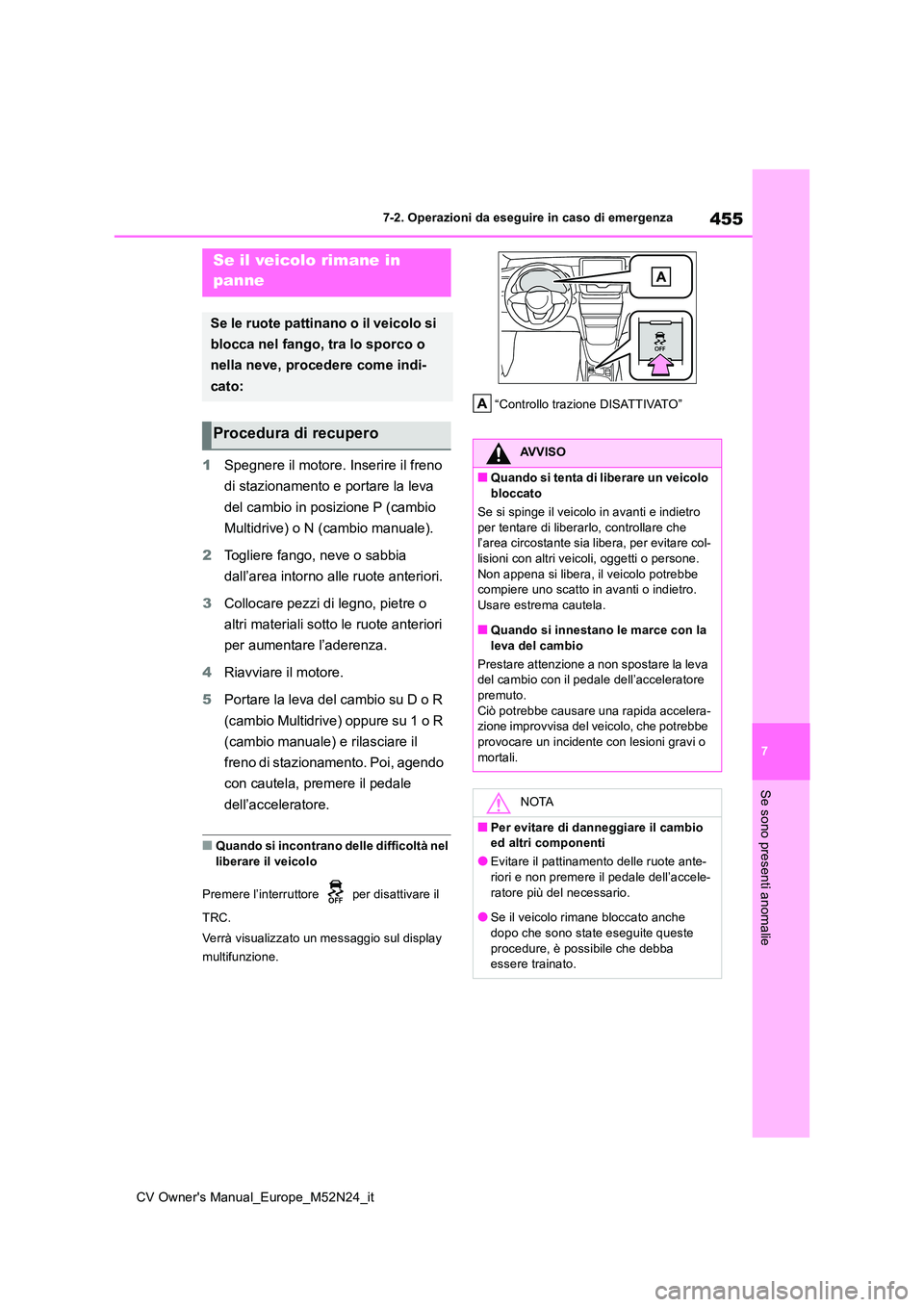

455
7
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
1Spegnere il motore. Inserire il freno
di stazionamento e portare la leva
del cambio in posizione P (cambio
Multidrive) o N (cambio manuale).
2 Togliere fango, neve o sabbia
dall’area intorno alle ruote anteriori.
3 Collocare pezzi di legno, pietre o
altri materiali sotto le ruote anteriori
per aumentare l’aderenza.
4 Riavviare il motore.
5 Portare la leva del cambio su D o R
(cambio Multidrive) oppure su 1 o R
(cambio manuale) e rilasciare il
freno di stazionamento. Poi, agendo
con cautela, premere il pedale
dell’acceleratore.
■Quando si incontrano delle difficoltà nel liberare il veicolo
Premere l’interruttore per disattivare il
TRC.
Verrà visualizzato un messaggio sul display
multifunzione.
“Controllo trazione DISATTIVATO”
Se il veicolo rimane in
panne
Se le ruote pattinano o il veicolo si
blocca nel fango, tra lo sporco o
nella neve, procedere come indi-
cato:
Procedura di recupero
AVVISO
■Quando si tenta di liberare un veicolo
bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che l’area circostante sia libera, per evitare col-
lisioni con altri veicoli, oggetti o persone. Non appena si libera, il veicolo potrebbe compiere uno scatto in avanti o indietro.
Usare estrema cautela.
■Quando si innestano le marce con la
leva del cambio
Prestare attenzione a non spostare la leva del cambio con il pedale dell’acceleratore premuto.
Ciò potrebbe causare una rapida accelera- zione improvvisa del veicolo, che potrebbe provocare un incidente con lesioni gravi o
mortali.
NOTA
■Per evitare di danneggiare il cambio ed altri componenti
●Evitare il pattinamento delle ruote ante-
riori e non premere il pedale dell’accele- ratore più del necessario.
●Se il veicolo rimane bloccato anche
dopo che sono state eseguite queste procedure, è possibile che debba essere trainato.

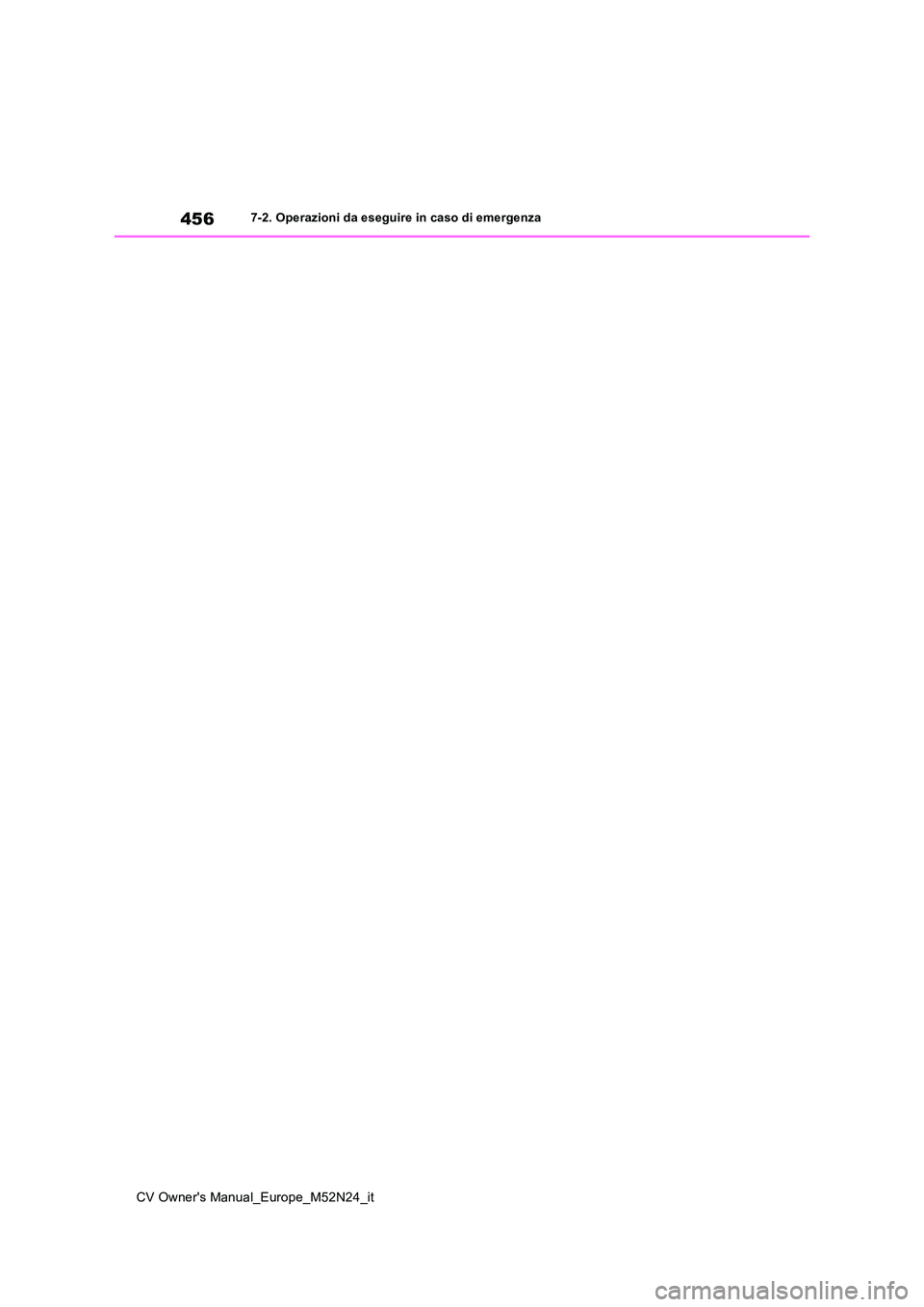

456
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza

8

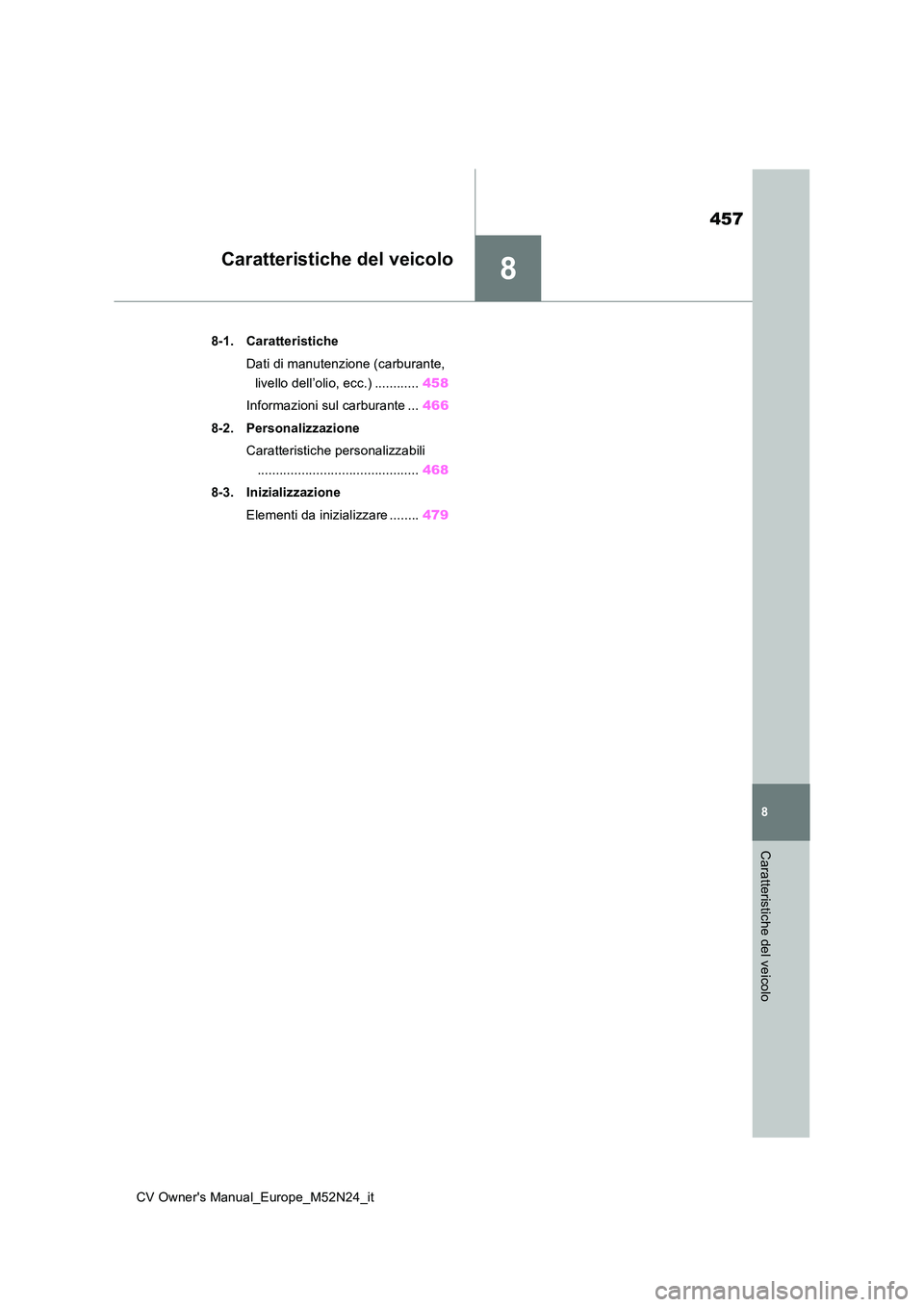

457
CV Owner's Manual_Europe_M52N24_it
8
Caratteristiche del veicolo
Caratteristiche del veicolo
8-1. Caratteristiche
Dati di manutenzione (carburante,
livello dell’olio, ecc.) ............ 458
Informazioni sul carburante ... 466
8-2. Personalizzazione
Caratteristiche personalizzabili
............................................ 468
8-3. Inizializzazione
Elementi da inizializzare ........ 479

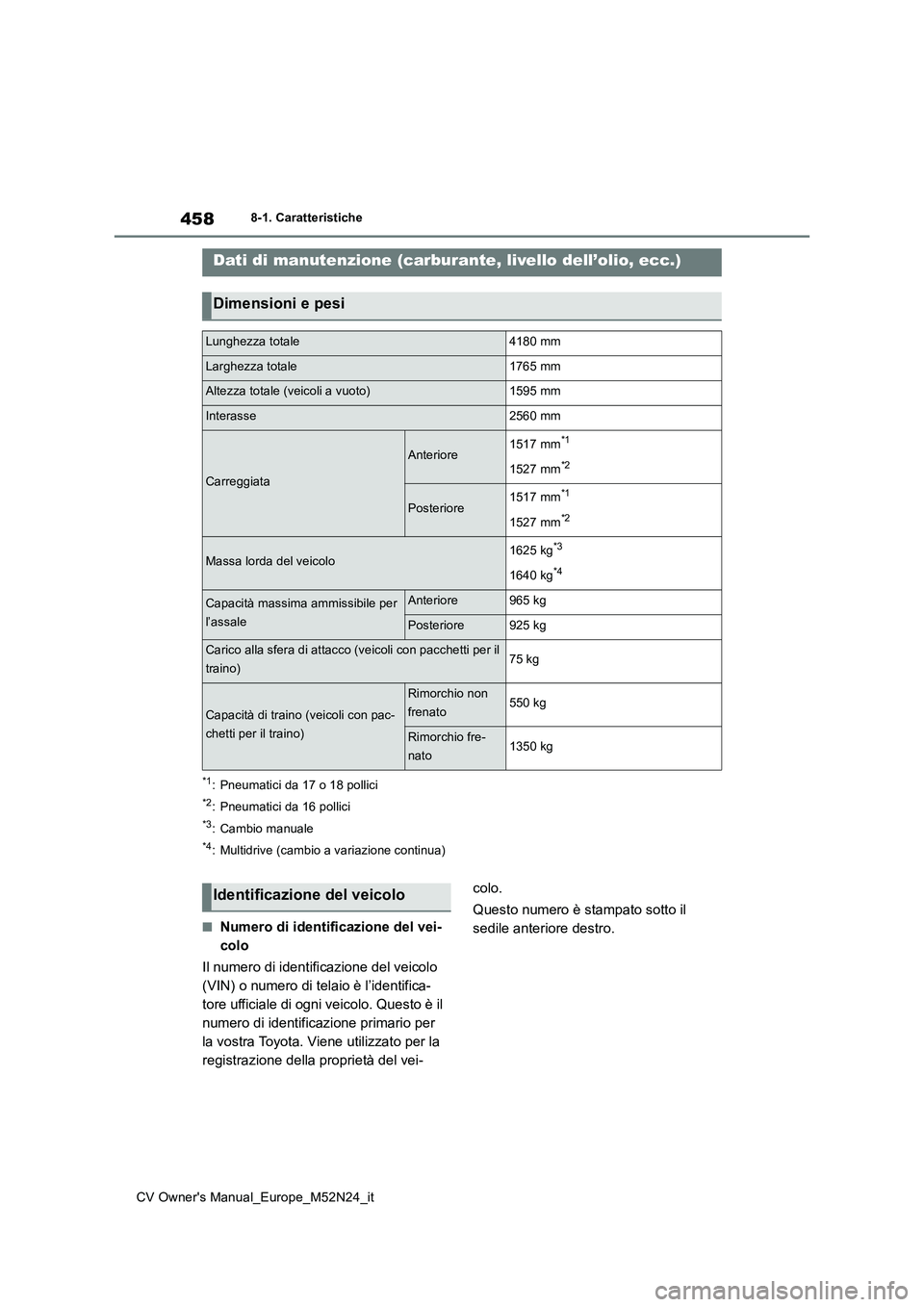

458
CV Owner's Manual_Europe_M52N24_it
8-1. Caratteristiche
8-1.Caratteris tiche
*1: Pneumatici da 17 o 18 pollici
*2: Pneumatici da 16 pollici
*3: Cambio manuale
*4: Multidrive (cambio a variazione continua)
■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) o numero di telaio è l’identifica-
tore ufficiale di ogni veicolo. Questo è il
numero di identificazione primario per
la vostra Toyota. Viene utilizzato per la
registrazione della proprietà del vei-
colo.
Questo numero è stampato sotto il
sedile anteriore destro.
Dati di manutenzione (carburante, livello dell’olio, ecc.)
Dimensioni e pesi
Lunghezza totale4180 mm
Larghezza totale1765 mm
Altezza totale (veicoli a vuoto)1595 mm
Interasse2560 mm
Carreggiata
Anteriore1517 mm*1
1527 mm*2
Posteriore1517 mm*1
1527 mm*2
Massa lorda del veicolo1625 kg*3
1640 kg*4
Capacità massima ammissibile per
l’assale
Anteriore965 kg
Posteriore925 kg
Carico alla sfera di attacco (veicoli con pacchetti per il
traino)75 kg
Capacità di traino (veicoli con pac-
chetti per il traino)
Rimorchio non
frenato550 kg
Rimorchio fre-
nato1350 kg
Identificazione del veicolo

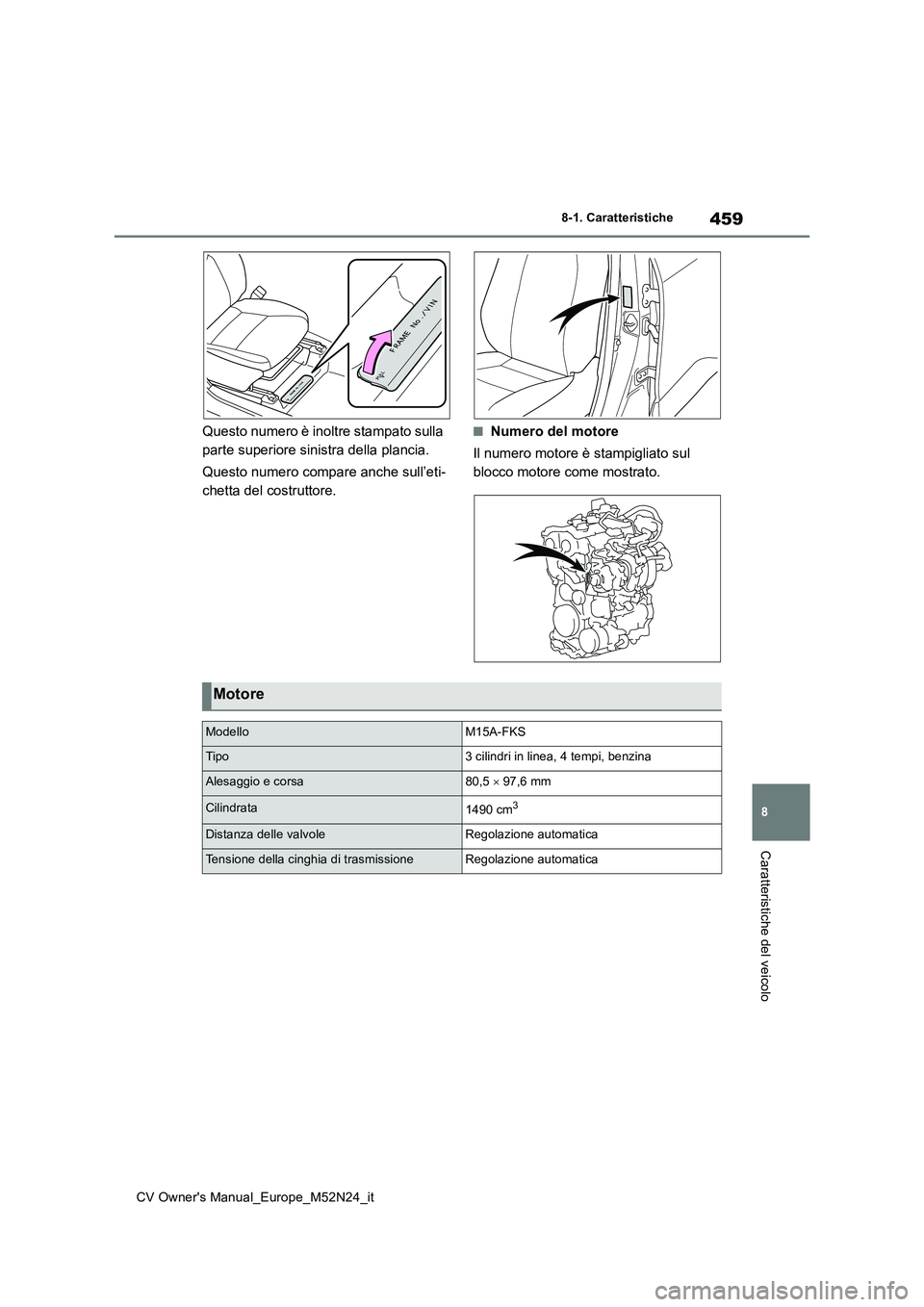

459
8
CV Owner's Manual_Europe_M52N24_it
8-1. Caratteristiche
Caratteristiche del veicolo
Questo numero è inoltre stampato sulla
parte superiore sinistra della plancia.
Questo numero compare anche sull’eti-
chetta del costruttore.
■Numero del motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
ModelloM15A-FKS
Tipo3 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  97,6 mm
Cilindrata1490 cm3
Distanza delle valvoleRegolazione automatica
Tensione della cinghia di trasmissioneRegolazione automatica

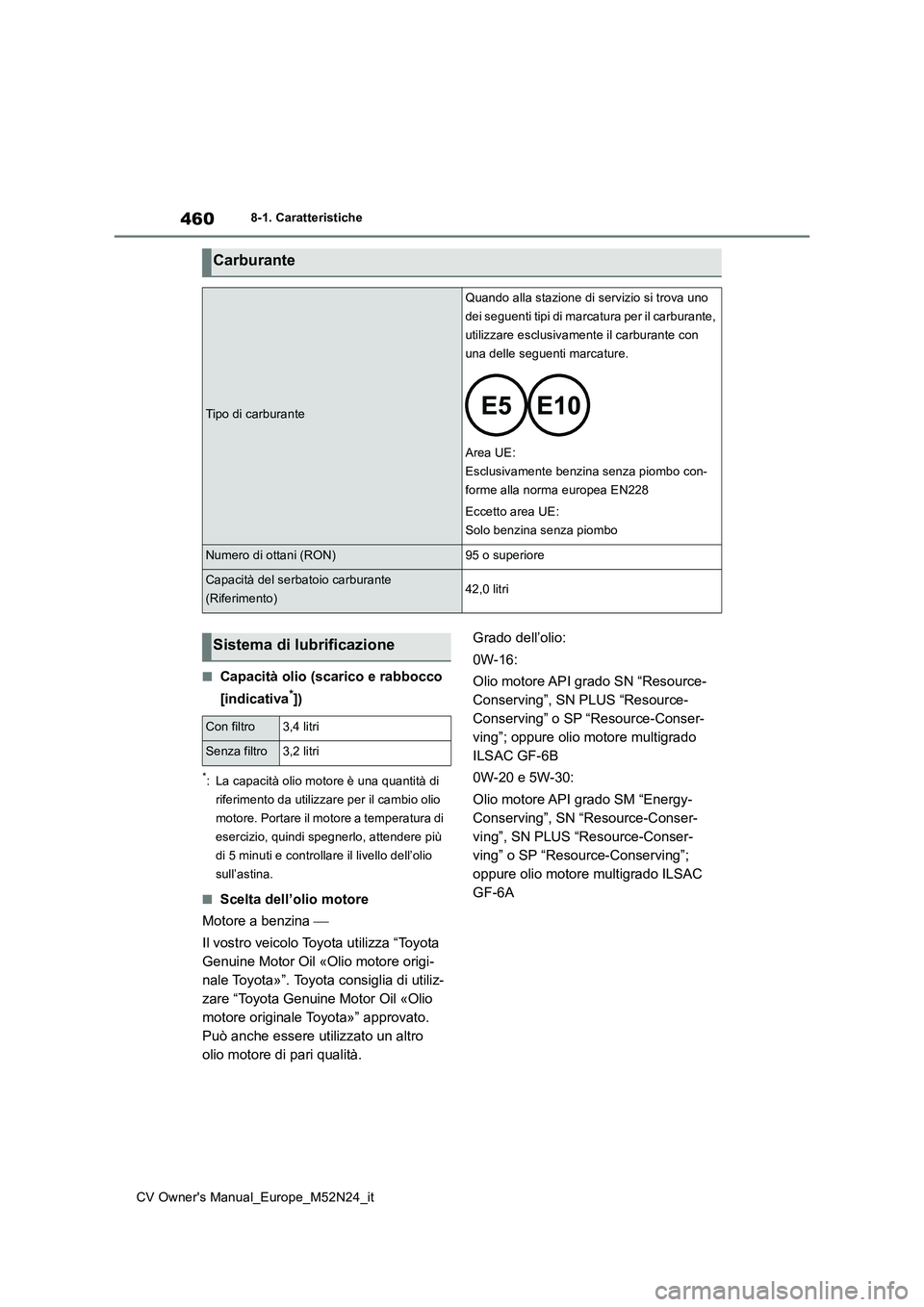

460
CV Owner's Manual_Europe_M52N24_it
8-1. Caratteristiche
■Capacità olio (scarico e rabbocco
[indicativa*])
*: La capacità olio motore è una quantità di
riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di
esercizio, quindi spegnerlo, attendere più
di 5 minuti e controllare il livello dell’olio
sull’astina.
■Scelta dell’olio motore
Motore a benzina 
Il vostro veicolo Toyota utilizza “Toyota
Genuine Motor Oil «Olio motore origi-
nale Toyota»”. Toyota consiglia di utiliz-
zare “Toyota Genuine Motor Oil «Olio
motore originale Toyota»” approvato.
Può anche essere utilizzato un altro
olio motore di pari qualità.
Grado dell’olio:
0W-16:
Olio motore API grado SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” o SP “Resource-Conser-
ving”; oppure olio motore multigrado
ILSAC GF-6B
0W-20 e 5W-30:
Olio motore API grado SM “Energy-
Conserving”, SN “Resource-Conser-
ving”, SN PLUS “Resource-Conser-
ving” o SP “Resource-Conserving”;
oppure olio motore multigrado ILSAC
GF-6A
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno
dei seguenti tipi di marcatura per il carburante,
utilizzare esclusivamente il carburante con
una delle seguenti marcature.
Area UE:
Esclusivamente benzina senza piombo con-
forme alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio carburante
(Riferimento)42,0 litri
Sistema di lubrificazione
Con filtro3,4 litri
Senza filtro3,2 litri

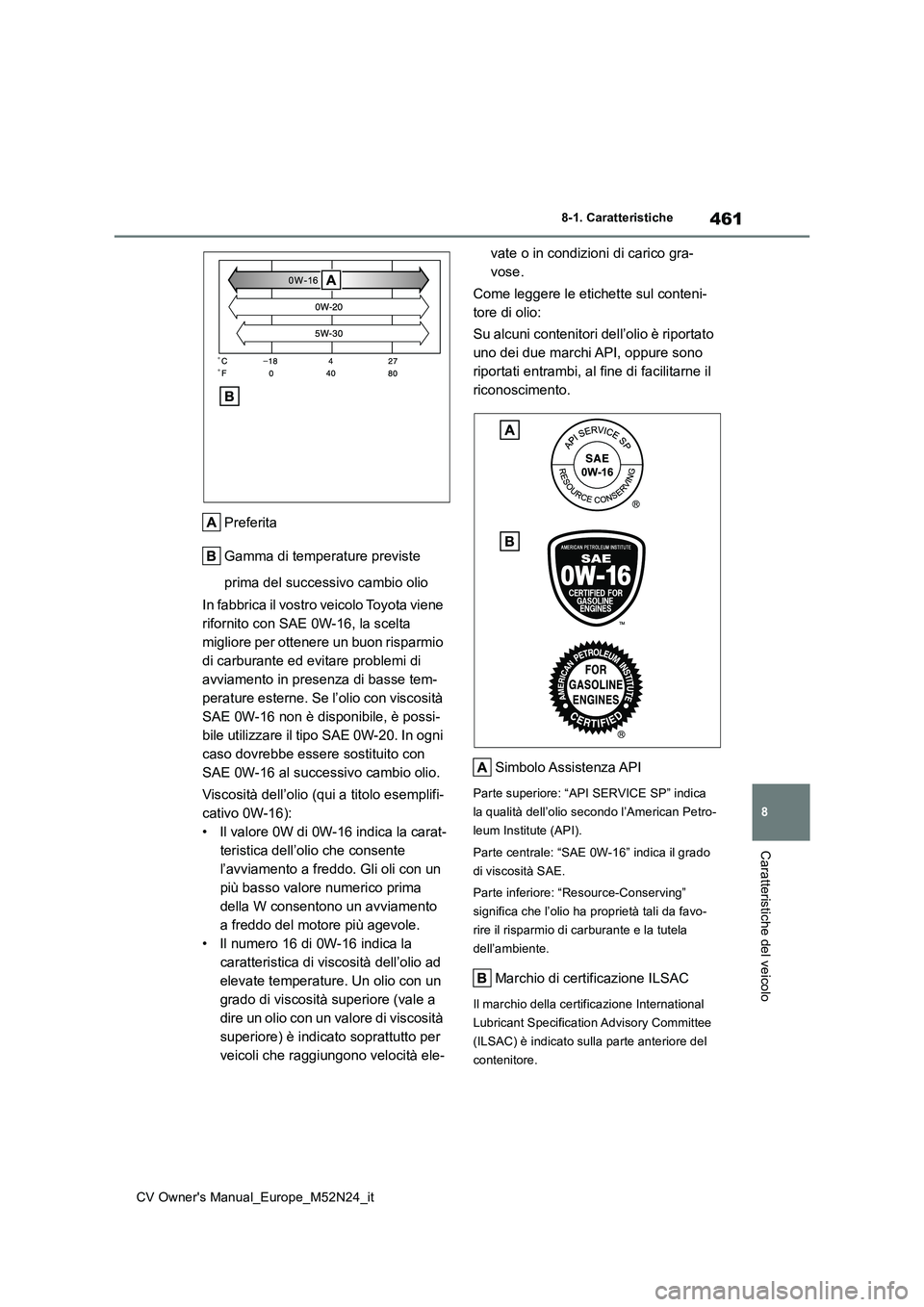

461
8
CV Owner's Manual_Europe_M52N24_it
8-1. Caratteristiche
Caratteristiche del veicolo
Preferita
Gamma di temperature previste
prima del successivo cambio olio
In fabbrica il vostro veicolo Toyota viene
rifornito con SAE 0W-16, la scelta
migliore per ottenere un buon risparmio
di carburante ed evitare problemi di
avviamento in presenza di basse tem-
perature esterne. Se l’olio con viscosità
SAE 0W-16 non è disponibile, è possi-
bile utilizzare il tipo SAE 0W-20. In ogni
caso dovrebbe essere sostituito con
SAE 0W-16 al successivo cambio olio.
Viscosità dell’olio (qui a titolo esemplifi-
cativo 0W-16):
• Il valore 0W di 0W-16 indica la carat-
teristica dell’olio che consente
l’avviamento a freddo. Gli oli con un
più basso valore numerico prima
della W consentono un avviamento
a freddo del motore più agevole.
• Il numero 16 di 0W-16 indica la
caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un
grado di viscosità superiore (vale a
dire un olio con un valore di viscosità
superiore) è indicato soprattutto per
veicoli che raggiungono velocità ele-
vate o in condizioni di carico gra-
vose.
Come leggere le etichette sul conteni-
tore di olio:
Su alcuni contenitori dell’olio è riportato
uno dei due marchi API, oppure sono
riportati entrambi, al fine di facilitarne il
riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SP” indica
la qualità dell’olio secondo l’American Petro-
leum Institute (API).
Parte centrale: “SAE 0W-16” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
significa che l’olio ha proprietà tali da favo-
rire il risparmio di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International
Lubricant Specification Advisory Committee
(ILSAC) è indicato sulla parte anteriore del
contenitore.

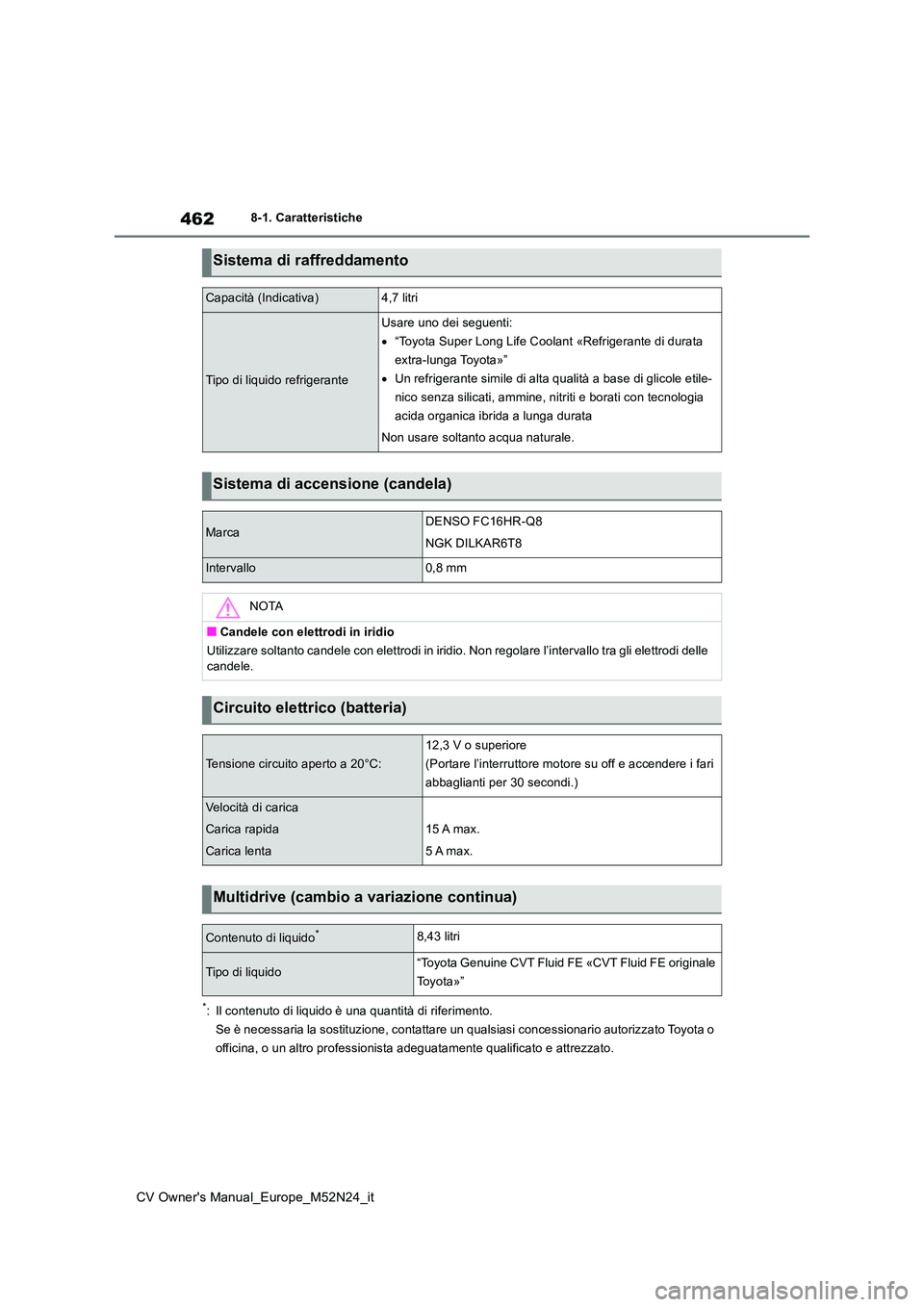

462
CV Owner's Manual_Europe_M52N24_it
8-1. Caratteristiche
*: Il contenuto di liquido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi conces sionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Sistema di raffreddamento
Capacità (Indicativa)4,7 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
 “Toyota Super Long Life Coolant «Refrigerante di durata
extra-lunga Toyota»”
 Un refrigerante simile di alta qualità a base di glicole etile-
nico senza silicati, ammine, nitriti e borati con tecnologia
acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
MarcaDENSO FC16HR-Q8
NGK DILKAR6T8
Intervallo0,8 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regola re l’intervallo tra gli elettrodi delle
candele.
Circuito elettrico (batteria)
Tensione circuito aperto a 20°C:
12,3 V o superiore
(Portare l’interruttore motore su off e accendere i fari
abbaglianti per 30 secondi.)
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Multidrive (cambio a variazione continua)
Contenuto di liquido*8,43 litri
Tipo di liquido“Toyota Genuine CVT Fluid FE «CVT Fluid FE originale
Toyota»”
