2022 TOYOTA YARIS CROSS Manuale duso (in Italian)

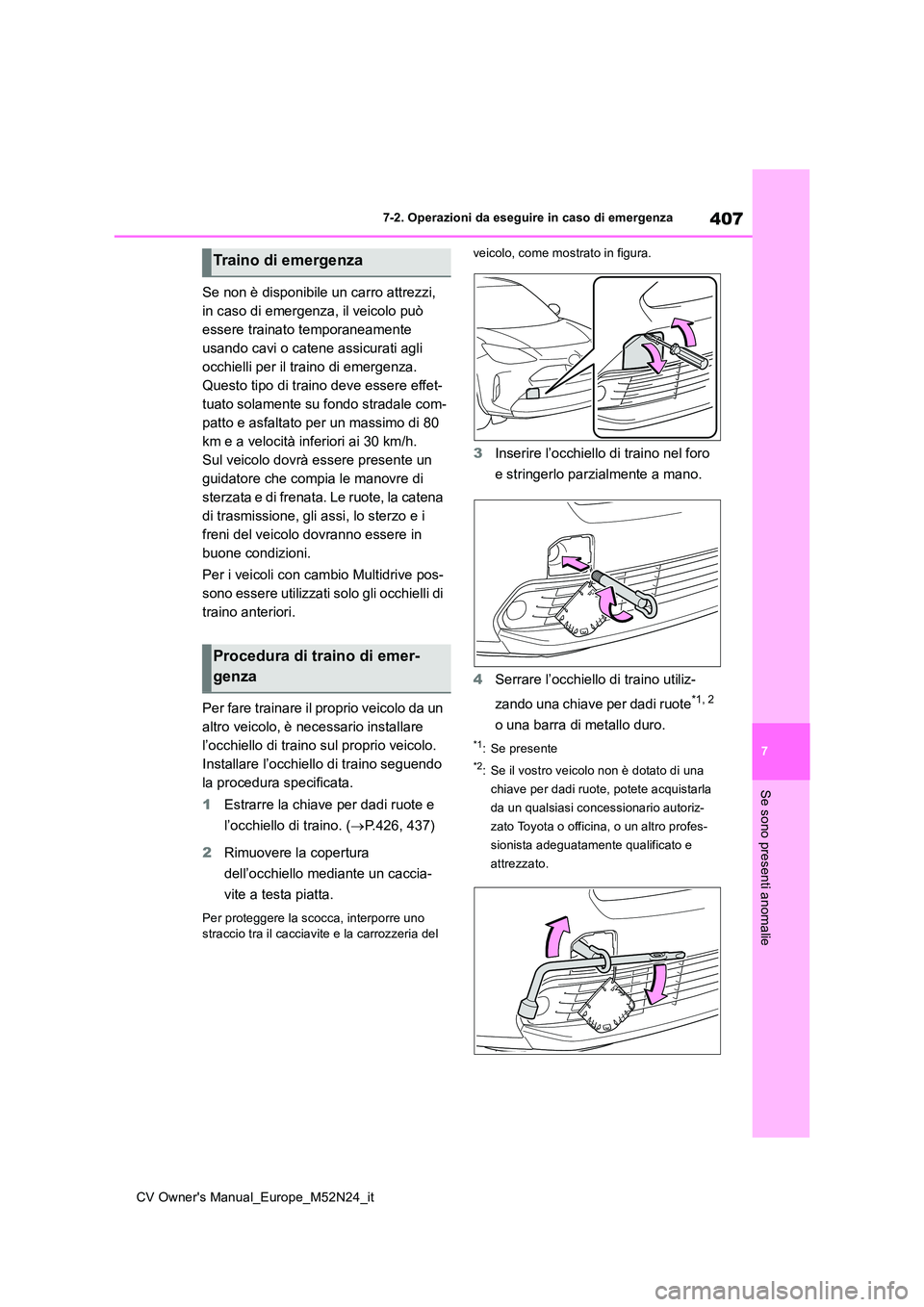

407
7
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Se non è disponibile un carro attrezzi,
in caso di emergenza, il veicolo può
essere trainato temporaneamente
usando cavi o catene assicurati agli
occhielli per il traino di emergenza.
Questo tipo di traino deve essere effet-
tuato solamente su fondo stradale com-
patto e asfaltato per un massimo di 80
km e a velocità inferiori ai 30 km/h.
Sul veicolo dovrà essere presente un
guidatore che compia le manovre di
sterzata e di frenata. Le ruote, la catena
di trasmissione, gli assi, lo sterzo e i
freni del veicolo dovranno essere in
buone condizioni.
Per i veicoli con cambio Multidrive pos-
sono essere utilizzati solo gli occhielli di
traino anteriori.
Per fare trainare il proprio veicolo da un
altro veicolo, è necessario installare
l’occhiello di traino sul proprio veicolo.
Installare l’occhiello di traino seguendo
la procedura specificata.
1 Estrarre la chiave per dadi ruote e
l’occhiello di traino. ( P.426, 437)
2 Rimuovere la copertura
dell’occhiello mediante un caccia-
vite a testa piatta.
Per proteggere la scocca, interporre uno straccio tra il cacciavite e la carrozzeria del
veicolo, come mostrato in figura.
3 Inserire l’occhiello di traino nel foro
e stringerlo parzialmente a mano.
4 Serrare l’occhiello di traino utiliz-
zando una chiave per dadi ruote*1, 2
o una barra di metallo duro.
*1: Se presente
*2: Se il vostro veicolo non è dotato di una
chiave per dadi ruote, potete acquistarla
da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e
attrezzato.
Traino di emergenza
Procedura di traino di emer-
genza

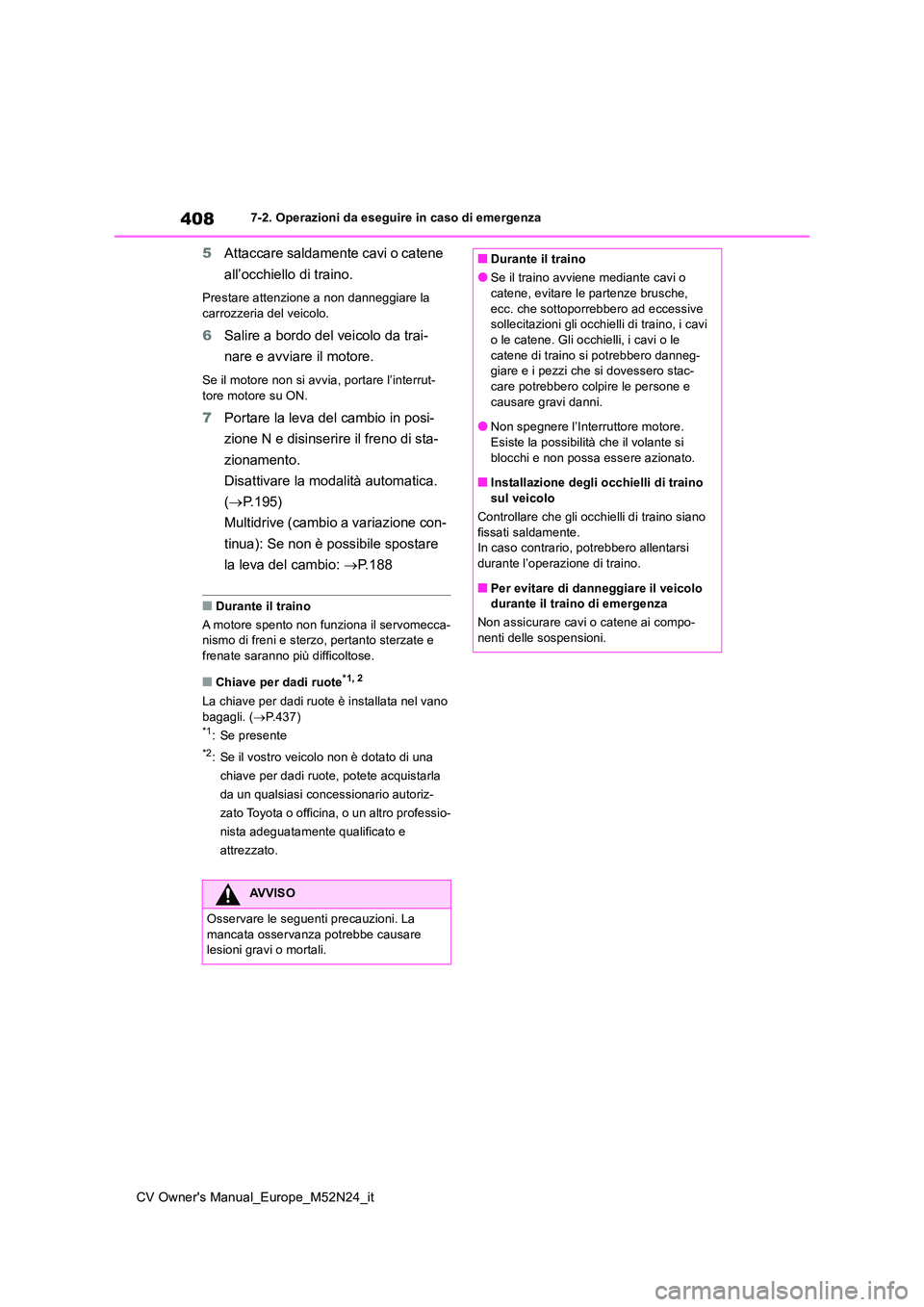

408
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
5Attaccare saldamente cavi o catene
all’occhiello di traino.
Prestare attenzione a non danneggiare la
carrozzeria del veicolo.
6 Salire a bordo del veicolo da trai-
nare e avviare il motore.
Se il motore non si avvia, portare l’interrut- tore motore su ON.
7 Portare la leva del cambio in posi-
zione N e disinserire il freno di sta-
zionamento.
Disattivare la modalità automatica.
( P.195)
Multidrive (cambio a variazione con-
tinua): Se non è possibile spostare
la leva del cambio: P.188
■Durante il traino
A motore spento non funziona il servomecca- nismo di freni e sterzo, pertanto sterzate e frenate saranno più difficoltose.
■Chiave per dadi ruote*1, 2
La chiave per dadi ruote è installata nel vano
bagagli. ( P.437)*1: Se presente
*2: Se il vostro veicolo non è dotato di una
chiave per dadi ruote, potete acquistarla
da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e
attrezzato.
AVVISO
Osservare le seguenti precauzioni. La mancata osservanz a potrebbe causare lesioni gravi o mortali.
■Durante il traino
●Se il traino avviene mediante cavi o catene, evitare le partenze brusche,
ecc. che sottoporrebbero ad eccessive sollecitazioni gli occhielli di traino, i cavi o le catene. Gli occhielli, i cavi o le
catene di traino si potrebbero danneg- giare e i pezzi che si dovessero stac-care potrebbero colpire le persone e
causare gravi danni.
●Non spegnere l’Interruttore motore. Esiste la possibilità che il volante si
blocchi e non possa essere azionato.
■Installazione degli occhielli di traino sul veicolo
Controllare che gli occhielli di traino siano
fissati saldamente. In caso contrario, potrebbero allentarsi durante l’operazione di traino.
■Per evitare di danneggiare il veicolo durante il traino di emergenza
Non assicurare cavi o catene ai compo- nenti delle sospensioni.

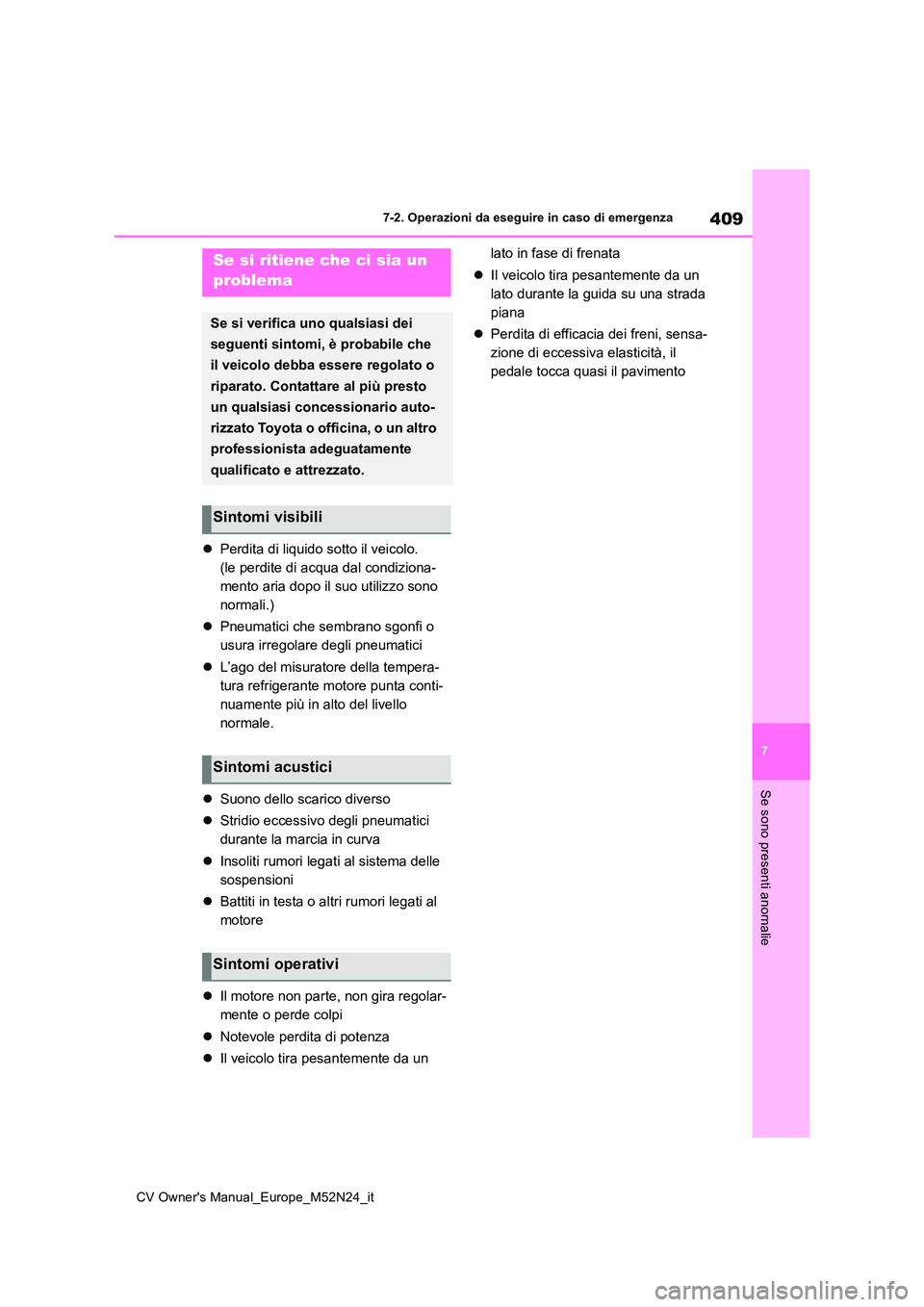

409
7
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Perdita di liquido sotto il veicolo.
(le perdite di acqua dal condiziona-
mento aria dopo il suo utilizzo sono
normali.)
 Pneumatici che sembrano sgonfi o
usura irregolare degli pneumatici
 L’ago del misuratore della tempera-
tura refrigerante motore punta conti-
nuamente più in alto del livello
normale.
 Suono dello scarico diverso
 Stridio eccessivo degli pneumatici
durante la marcia in curva
 Insoliti rumori legati al sistema delle
sospensioni
 Battiti in testa o altri rumori legati al
motore
 Il motore non parte, non gira regolar-
mente o perde colpi
 Notevole perdita di potenza
 Il veicolo tira pesantemente da un
lato in fase di frenata
 Il veicolo tira pesantemente da un
lato durante la guida su una strada
piana
 Perdita di efficacia dei freni, sensa-
zione di eccessiva elasticità, il
pedale tocca quasi il pavimento
Se si ritiene che ci sia un
problema
Se si verifica uno qualsiasi dei
seguenti sintomi, è probabile che
il veicolo debba essere regolato o
riparato. Contattare al più presto
un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

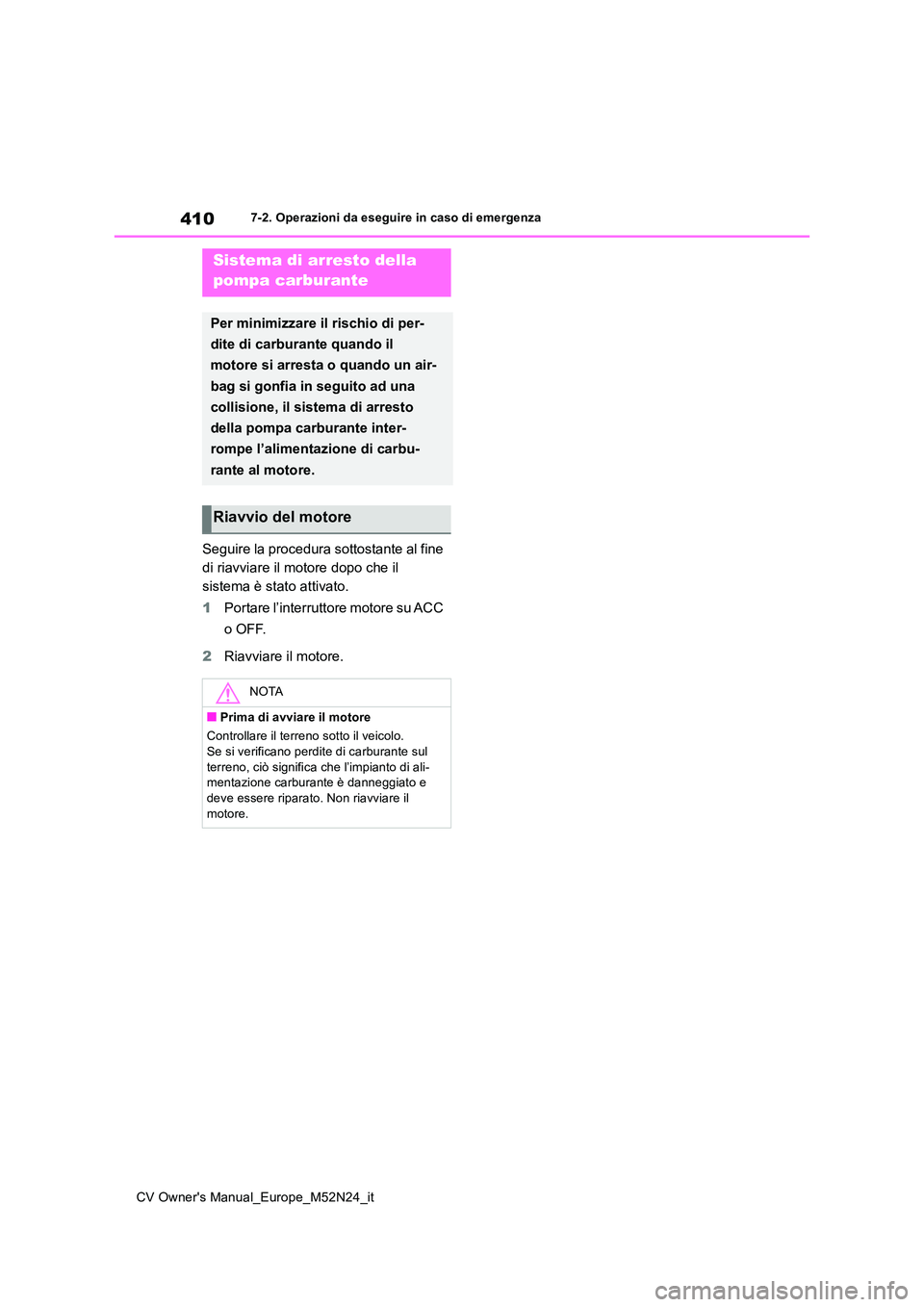

410
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Seguire la procedura sottostante al fine
di riavviare il motore dopo che il
sistema è stato attivato.
1 Portare l’interruttore motore su ACC
o OFF.
2 Riavviare il motore.
Sistema di arresto della
pompa carburante
Per minimizzare il rischio di per-
dite di carburante quando il
motore si arresta o quando un air-
bag si gonfia in seguito ad una
collisione, il sistema di arresto
della pompa carburante inter-
rompe l’alimentazione di carbu-
rante al motore.
Riavvio del motore
NOTA
■Prima di avviare il motore
Controllare il terreno sotto il veicolo. Se si verificano perdite di carburante sul
terreno, ciò significa che l’impianto di ali- mentazione carburante è danneggiato e deve essere riparato. Non riavviare il
motore.

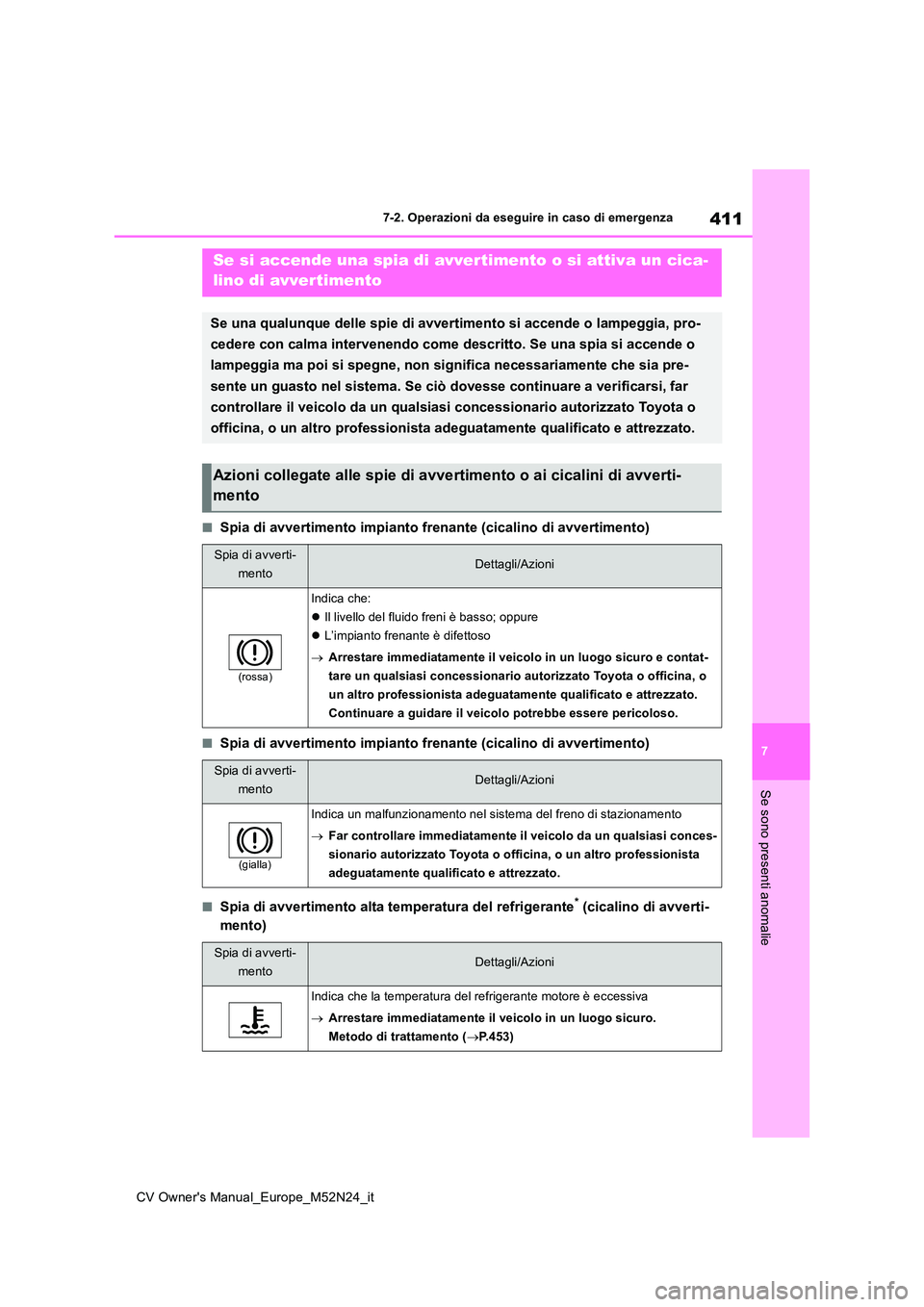

411
7
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Spia di avvertimento impianto frenante (cicalino di avvertimento)
■Spia di avvertimento impianto frenante (cicalino di avvertimento)
■Spia di avvertimento alta temperatura del refrigerante* (cicalino di avverti-
mento)
Se si accende una spia di avvertimento o si attiva un cica-
lino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeg gia, pro-
cedere con calma intervenendo come descritto. Se una spia si ac cende o
lampeggia ma poi si spegne, non significa necessariamente che s ia pre-
sente un guasto nel sistema. Se ciò dovesse continuare a verifi carsi, far
controllare il veicolo da un qualsiasi concessionario autorizza to Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Azioni collegate alle spie di avvertimento o ai cicalini di avverti-
mento
Spia di avverti-
mentoDettagli/Azioni
(rossa)
Indica che:
 Il livello del fluido freni è basso; oppure
 L’impianto frenante è difettoso
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Continuare a guidare il veicolo potrebbe essere pericoloso.
Spia di avverti-
mentoDettagli/Azioni
(gialla)
Indica un malfunzionamento nel sistema del freno di stazionamen to
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica che la temperatura del refrigerante motore è eccessiva
 Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di trattamento ( P.453)

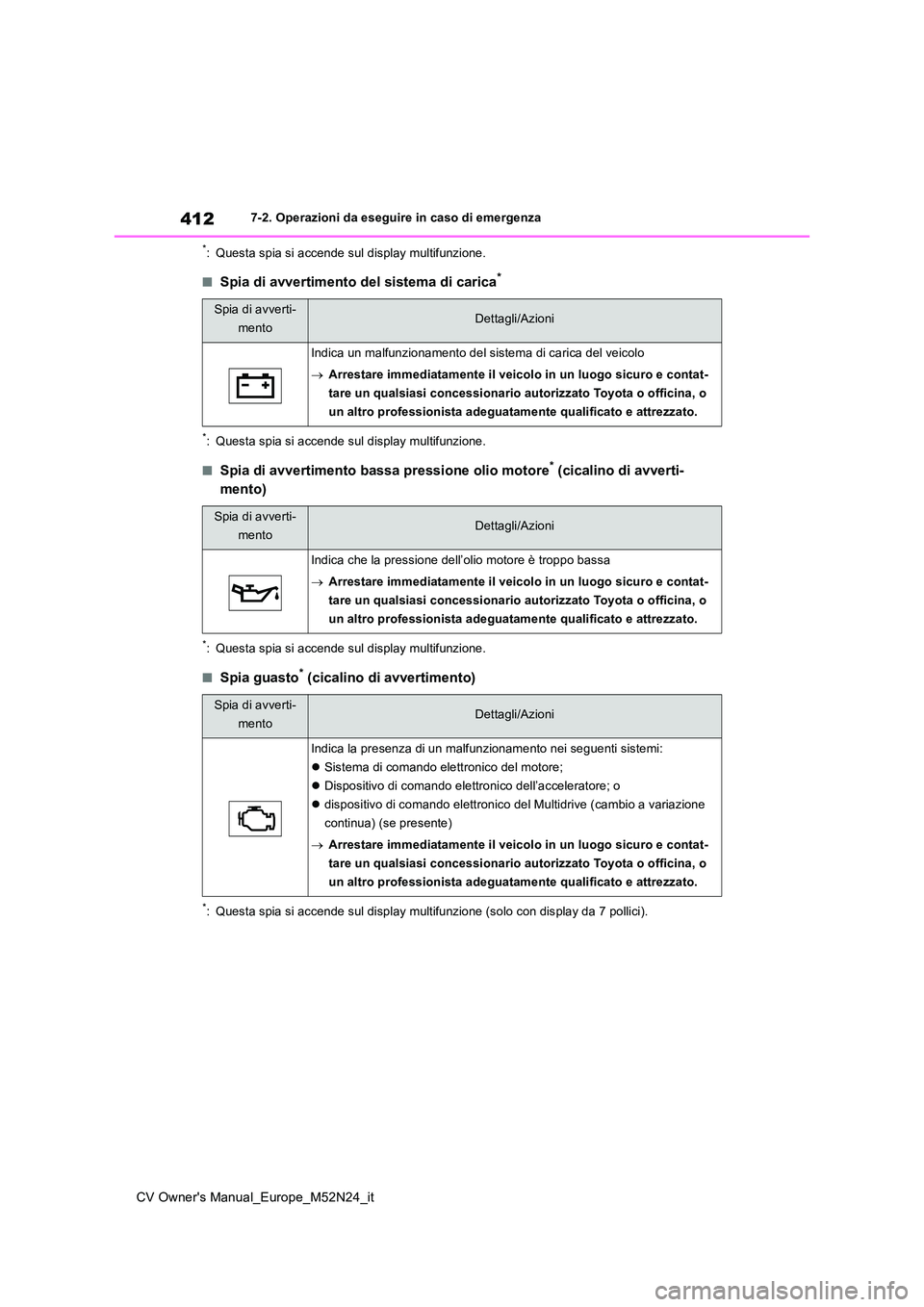

412
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
*: Questa spia si accende sul display multifunzione.
■Spia di avvertimento del sistema di carica*
*: Questa spia si accende sul display multifunzione.
■Spia di avvertimento bassa pressione olio motore* (cicalino di avverti-
mento)
*: Questa spia si accende sul display multifunzione.
■Spia guasto* (cicalino di avvertimento)
*: Questa spia si accende sul displ ay multifunzione (solo con display da 7 pollici).
Spia di avverti-
mentoDettagli/Azioni
Indica un malfunzionamento del sistema di carica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica che la pressione dell’olio motore è troppo bassa
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Sistema di comando elettronico del motore;
 Dispositivo di comando elettronico dell’acceleratore; o
 dispositivo di comando elettronico del Multidrive (cambio a variazione
continua) (se presente)
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.

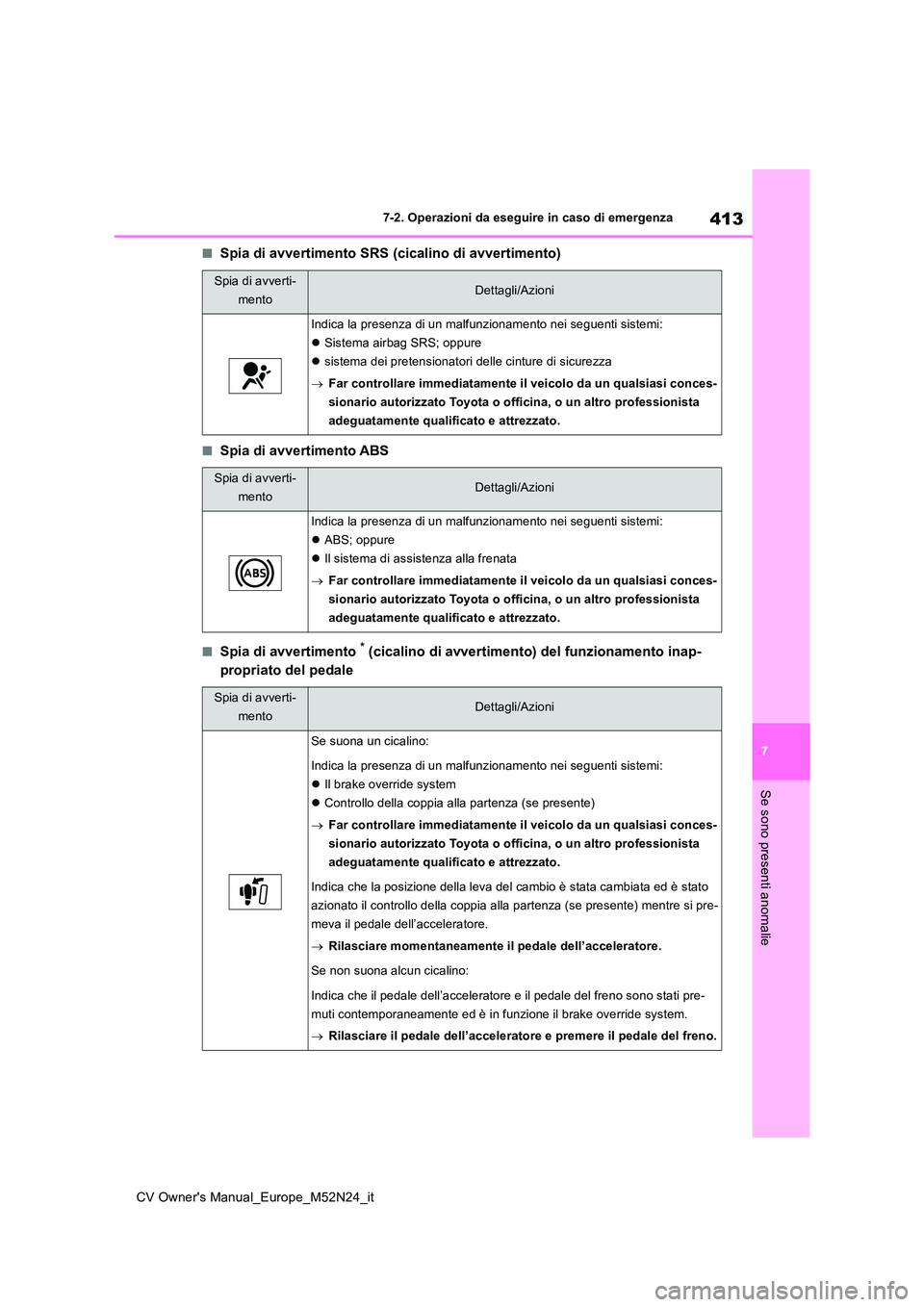

413
7
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Spia di avvertimento SRS (cicalino di avvertimento)
■Spia di avvertimento ABS
■Spia di avvertimento * (cicalino di avvertimento) del funzionamento inap-
propriato del pedale
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Sistema airbag SRS; oppure
 sistema dei pretensionatori delle cinture di sicurezza
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 ABS; oppure
 Il sistema di assistenza alla frenata
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Se suona un cicalino:
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Il brake override system
 Controllo della coppia alla partenza (se presente)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Indica che la posizione della leva del cambio è stata cambiata ed è stato
azionato il controllo della coppia alla partenza (se presente) mentre si pre-
meva il pedale dell’acceleratore.
 Rilasciare momentaneamente il pedale dell’acceleratore.
Se non suona alcun cicalino:
Indica che il pedale dell’acceleratore e il pedale del freno so no stati pre-
muti contemporaneamente ed è in funzione il brake override syst em.
 Rilasciare il pedale dell’acceleratore e premere il pedale del freno.

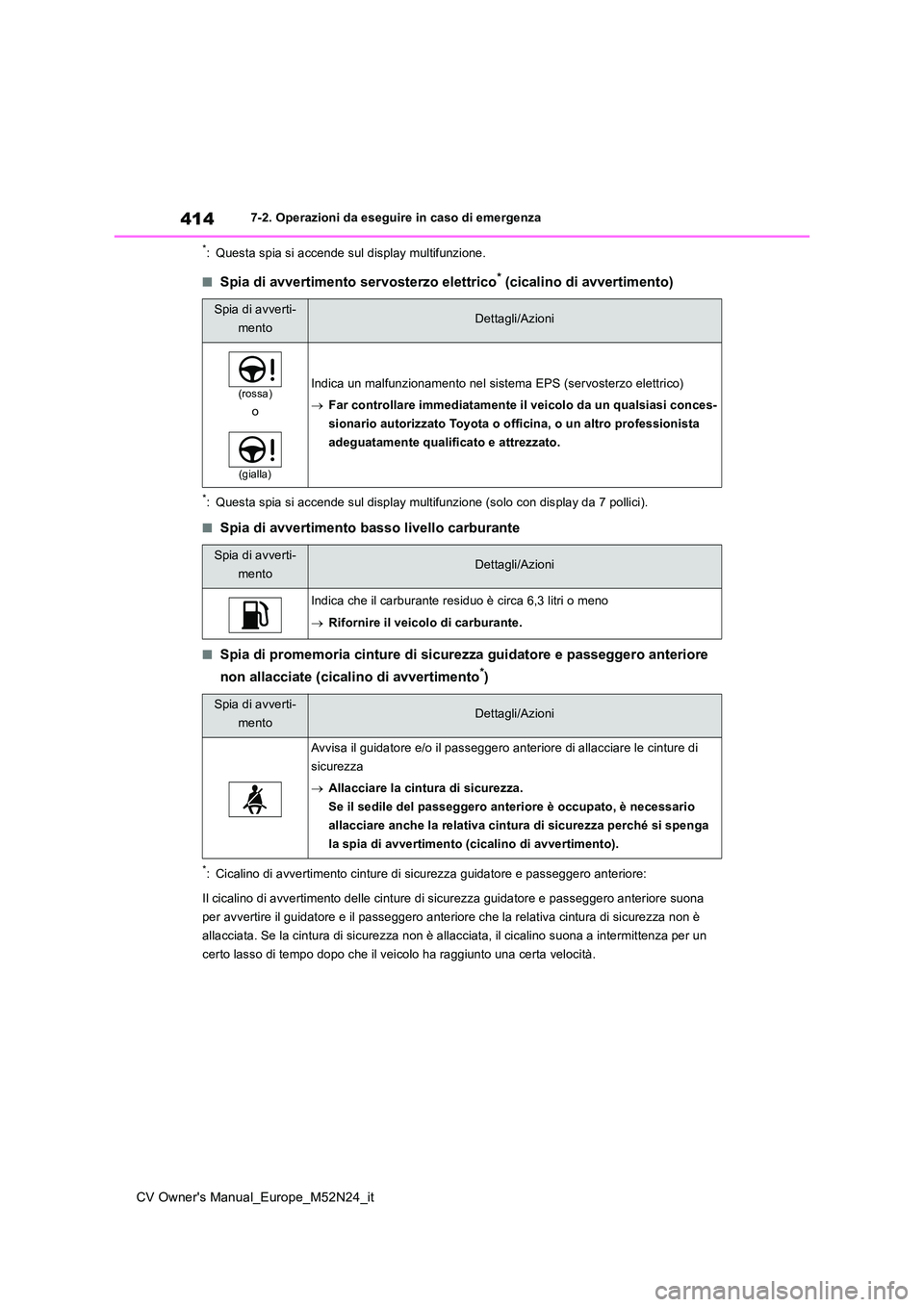

414
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
*: Questa spia si accende sul display multifunzione.
■Spia di avvertimento servosterzo elettrico* (cicalino di avvertimento)
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
■Spia di avvertimento basso livello carburante
■Spia di promemoria cinture di sicurezza guidatore e passeggero anteriore
non allacciate (cicalino di avvertimento*)
*: Cicalino di avvertimento cinture di sicurezza guidatore e pass eggero anteriore:
Il cicalino di avvertimento delle cinture di sicurezza guidator e e passeggero anteriore suona
per avvertire il guidatore e il passeggero anteriore che la rel ativa cintura di sicurezza non è
allacciata. Se la cintura di sicurezza non è allacciata, il cic alino suona a intermittenza per un
certo lasso di tempo dopo che il veicolo ha raggiunto una certa velocità.
Spia di avverti-
mentoDettagli/Azioni
(rossa)
o
(gialla)
Indica un malfunzionamento nel sistema EPS (servosterzo elettri co)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica che il carburante residuo è circa 6,3 litri o meno
 Rifornire il veicolo di carburante.
Spia di avverti-
mentoDettagli/Azioni
Avvisa il guidatore e/o il passeggero anteriore di allacciare l e cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è necessario
allacciare anche la relativa cintura di sicurezza perché si spe nga
la spia di avvertimento (cicalino di avvertimento).
