2022 TOYOTA YARIS CROSS Manuale duso (in Italian)

55
1
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
la compatibilità dei sistemi di ritenuta
per bambini con ciascuna posizione del
sedile”.
■Prima di confermare la compatibi-
lità dei sistemi di ritenuta per
bambini con ciascuna posizione
del sedile
1 Controllo delle norme relative al
sistema di ritenuta per bambini.
Usare un sistema di ritenuta per
bambini conforme alle norme UN
(ECE) R44*1 o UN (ECE) R129*1, 2.
Sui sistemi di ritenuta per bambini
conformi è riportato il marchio di
omologazione seguente.
Verificare che sul sistema di ritenuta
per bambini sia riportato il marchio
di omologazione.
Esempio del numero di normativa visualiz-
zato
Marchio di omologazione UN (ECE)
R44*3
È indicata la gamma di pesi del
bambino, applicabile per un mar-
chio di omologazione UN (ECE)
R44.
Marchio di omologazione UN (ECE)
R129*3
È indicata la gamma di altezze del
bambino applicabile, nonché i pesi
per i quali è indicato un marchio di
omologazione UN (ECE) R129.
2 Controllo della categoria del
sistema di ritenuta per bambini.
Verificare il marchio di omologa-
zione del sistema di ritenuta per
bambini adatto alle seguenti cate-
gorie di sistemi di ritenuta per bam-
bini.
In caso di dubbio, fare riferimento al
manuale d’uso che accompagna il
sistema di ritenuta per bambini o
contattare il venditore del sistema di
ritenuta per bambini.
• “universal”
• “semi-universal”
• “restricted”
• “vehicle specific”
*1: Le norme UN(ECE) R44 e UN(ECE)
R129 sono regolamenti UN relativi ai
sistemi di ritenuta per bambini.
*2: I sistemi di ritenuta per bambini indicati
nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
*3: Il marchio esposto può variare in base al
prodotto.

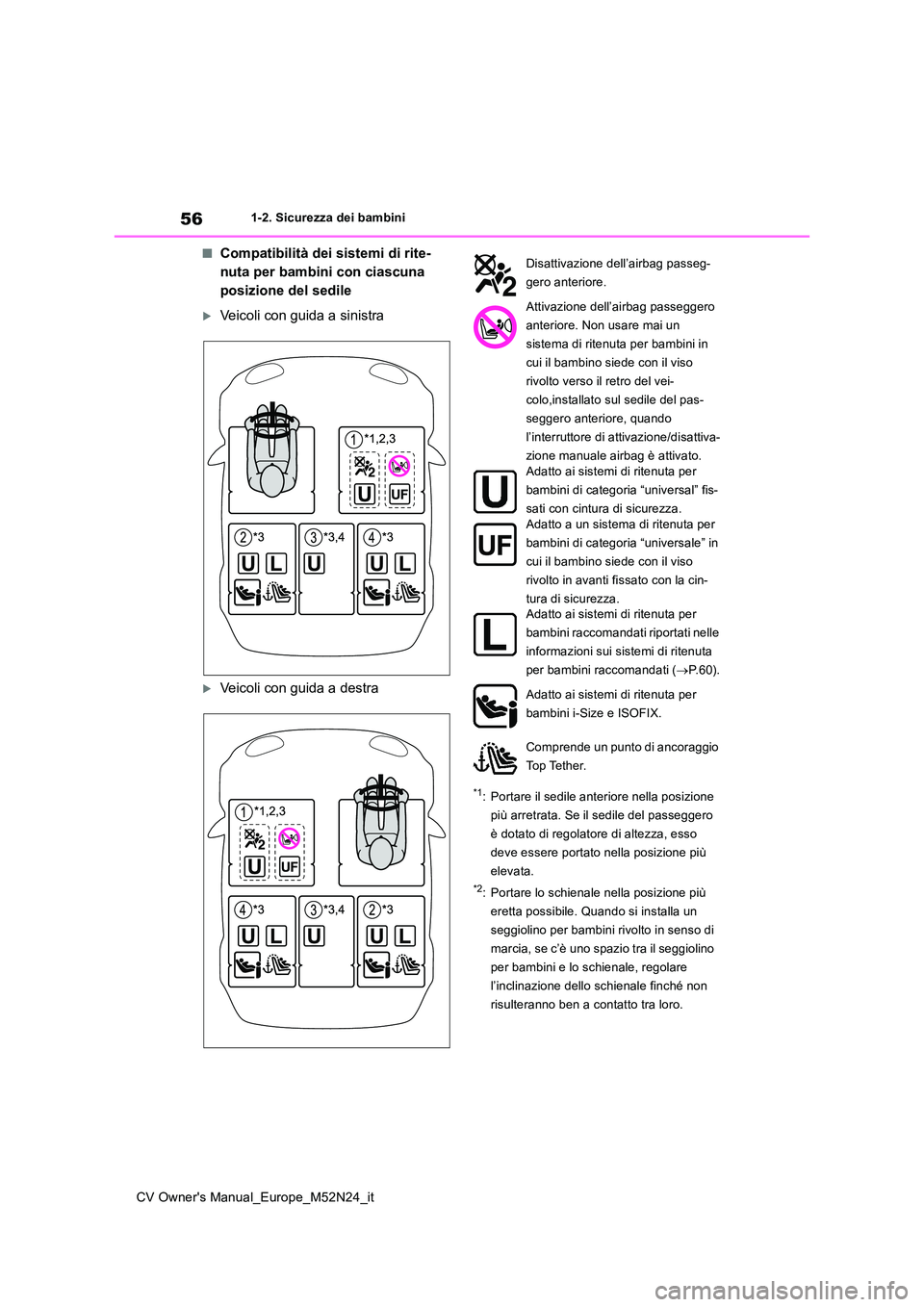

56
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
■Compatibilità dei sistemi di rite-
nuta per bambini con ciascuna
posizione del sedile
Veicoli con guida a sinistra
Veicoli con guida a destra
*1: Portare il sedile anteriore nella posizione
più arretrata. Se il sedile del passeggero
è dotato di regolatore di altezza, esso
deve essere portato nella posizione più
elevata.
*2: Portare lo schienale nella posizione più
eretta possibile. Quando si installa un
seggiolino per bambini rivolto in senso di
marcia, se c’è uno spazio tra il seggiolino
per bambini e lo schienale, regolare
l’inclinazione dello schienale finché non
risulteranno ben a contatto tra loro.
Disattivazione dell’airbag passeg-
gero anteriore.
Attivazione dell’airbag passeggero
anteriore. Non usare mai un
sistema di ritenuta per bambini in
cui il bambino siede con il viso
rivolto verso il retro del vei-
colo,installato sul sedile del pas-
seggero anteriore, quando
l’interruttore di attivazione/disattiva-
zione manuale airbag è attivato. Adatto ai sistemi di ritenuta per
bambini di categoria “universal” fis-
sati con cintura di sicurezza.
Adatto a un sistema di ritenuta per
bambini di categoria “universale” in
cui il bambino siede con il viso
rivolto in avanti fissato con la cin-
tura di sicurezza. Adatto ai sistemi di ritenuta per
bambini raccomandati riportati nelle
informazioni sui sistemi di ritenuta
per bambini raccomandati ( P. 6 0 ) .
Adatto ai sistemi di ritenuta per
bambini i-Size e ISOFIX.
Comprende un punto di ancoraggio
Top Tether.

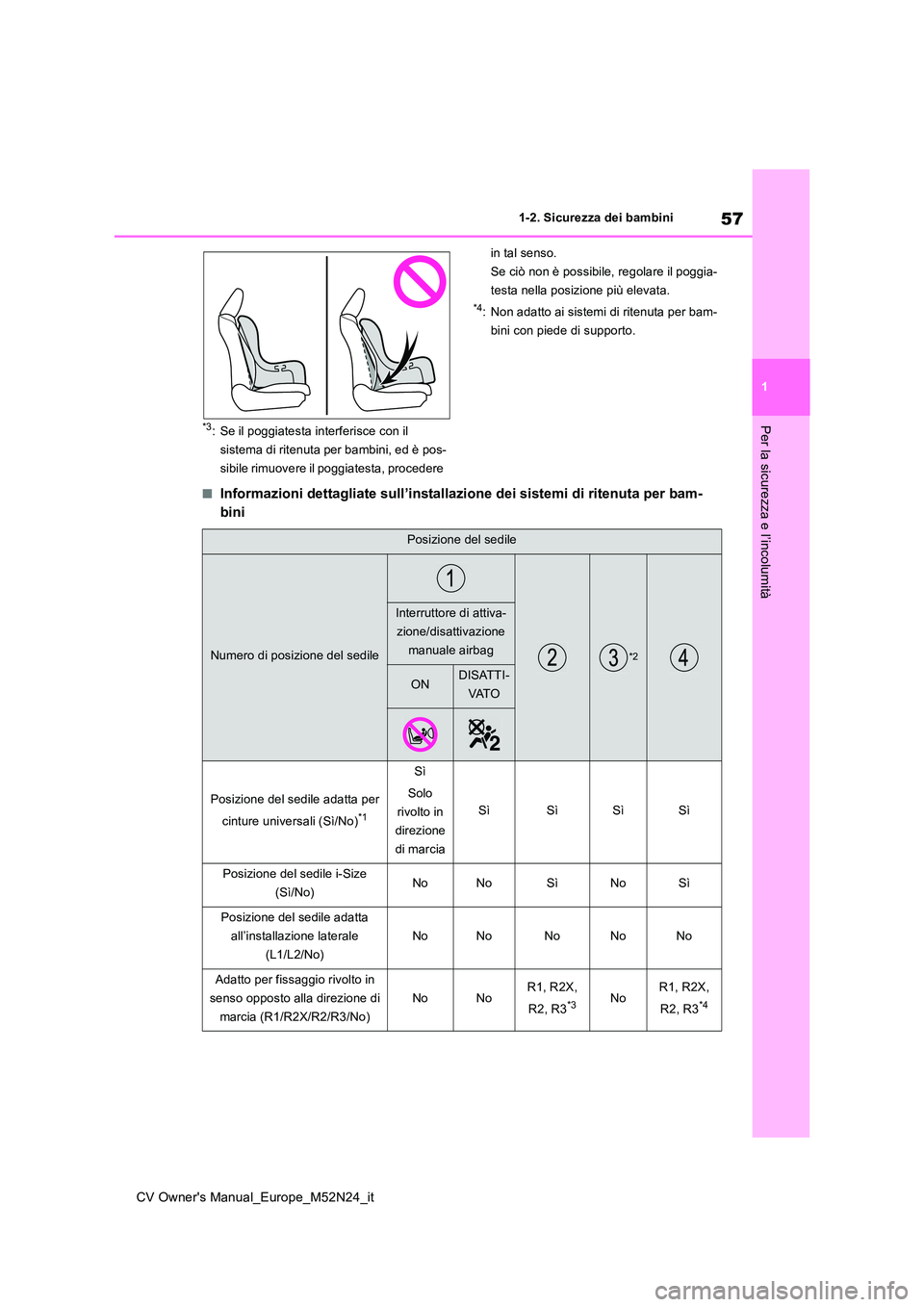

57
1
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità*3: Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed è pos-
sibile rimuovere il poggiatesta, procedere
in tal senso.
Se ciò non è possibile, regolare il poggia-
testa nella posizione più elevata.
*4: Non adatto ai sistemi di ritenuta per bam-
bini con piede di supporto.
■Informazioni dettagliate sull’installazione dei sistemi di rite nuta per bam-
bini
Posizione del sedile
Numero di posizione del sedile*2
Interruttore di attiva-
zione/disattivazione
manuale airbag
ONDISATTI-
VAT O
Posizione del sedile adatta per
cinture universali (Sì/No)*1
Sì
Solo
rivolto in
direzione
di marcia
SìSìSìSì
Posizione del sedile i-Size
(Sì/No)NoNoSìNoSì
Posizione del sedile adatta
all’installazione laterale
(L1/L2/No)
NoNoNoNoNo
Adatto per fissaggio rivolto in
senso opposto alla direzione di
marcia (R1/R2X/R2/R3/No)
NoNoR1, R2X,
R2, R3*3NoR1, R2X,
R2, R3*4

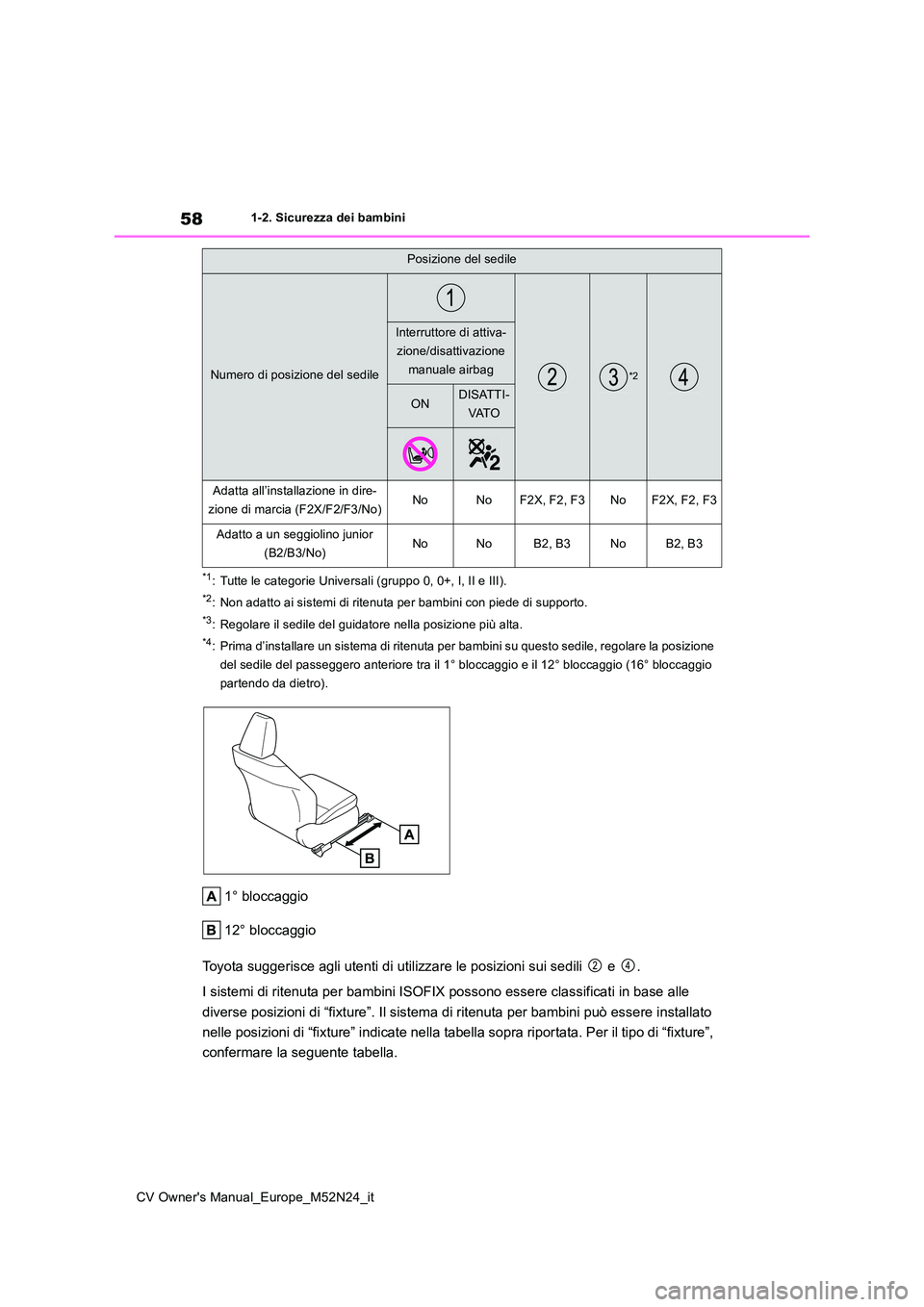

58
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
*1: Tutte le categorie Universali (gruppo 0, 0+, I, II e III).
*2: Non adatto ai sistemi di ritenuta per bambini con piede di supporto.
*3: Regolare il sedile del guidatore nella posizione più alta.
*4: Prima d’installare un sistema di ritenuta per bambini su questo sedile, regolare la posizione
del sedile del passeggero anteriore tra il 1° bloccaggio e il 1 2° bloccaggio (16° bloccaggio
partendo da dietro).
1° bloccaggio
12° bloccaggio
Toyota suggerisce agli utenti di utilizzare le posizioni sui se dili e .
I sistemi di ritenuta per bambini ISOFIX possono essere classif icati in base alle
diverse posizioni di “fixture”. Il sistema di ritenuta per bamb ini può essere installato
nelle posizioni di “fixture” indicate nella tabella sopra ripor tata. Per il tipo di “fixture”,
confermare la seguente tabella.
Adatta all’installazione in dire-
zione di marcia (F2X/F2/F3/No)NoNoF2X, F2, F3NoF2X, F2, F3
Adatto a un seggiolino junior
(B2/B3/No)NoNoB2, B3NoB2, B3
Posizione del sedile
Numero di posizione del sedile*2
Interruttore di attiva-
zione/disattivazione
manuale airbag
ONDISATTI-
VAT O

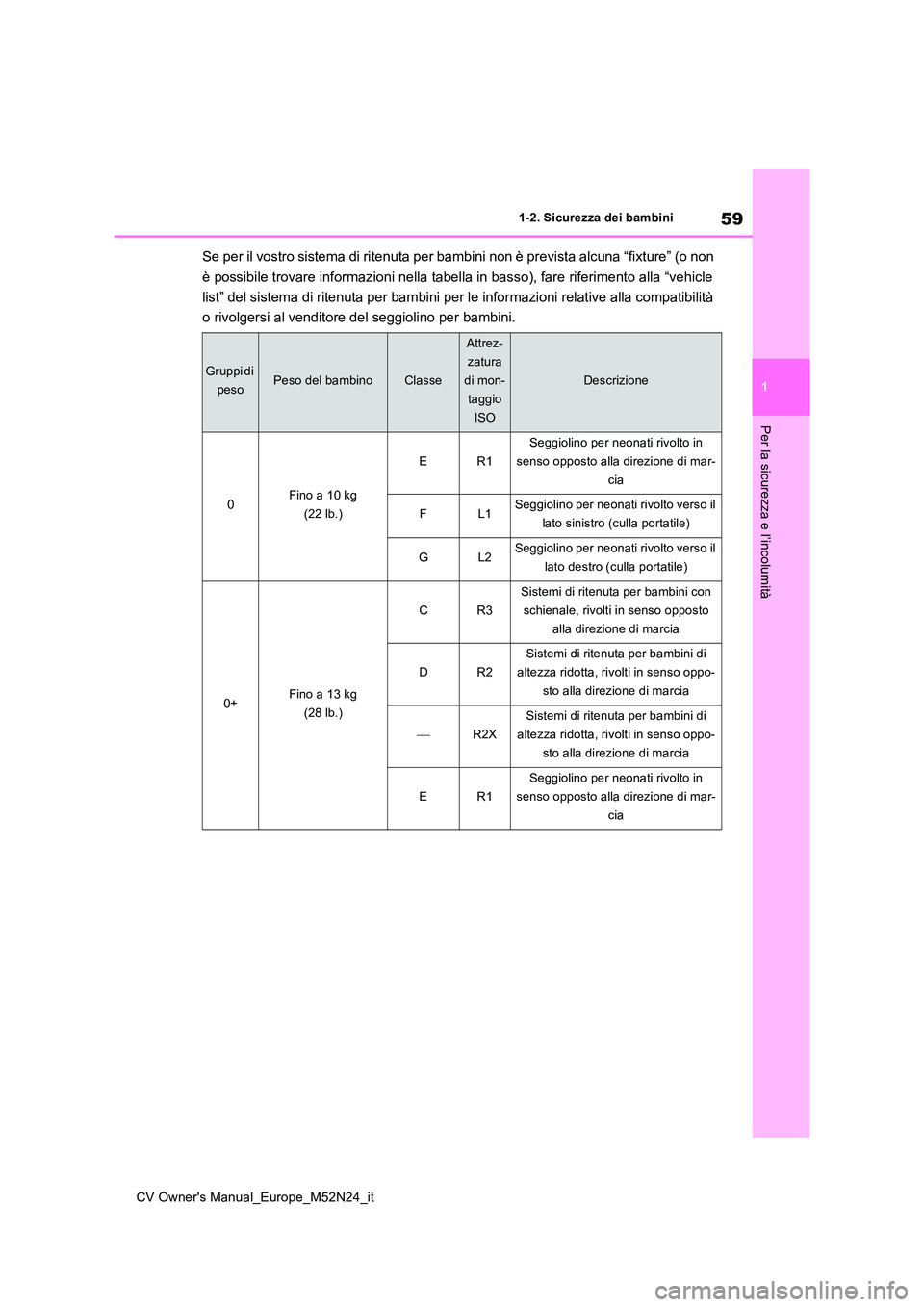

59
1
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
Se per il vostro sistema di ritenuta per bambini non è prevista alcuna “fixture” (o non
è possibile trovare informazioni nella tabella in basso), fare riferimento alla “vehicle
list” del sistema di ritenuta per bambini per le informazioni r elative alla compatibilità
o rivolgersi al venditore del seggiolino per bambini.
Gruppi di
pesoPeso del bambinoClasse
Attrez-
zatura
di mon-
taggio
ISO
Descrizione
0Fino a 10 kg
(22 lb.)
ER1
Seggiolino per neonati rivolto in
senso opposto alla direzione di mar-
cia
FL1Seggiolino per neonati rivolto verso il
lato sinistro (culla portatile)
GL2Seggiolino per neonati rivolto verso il
lato destro (culla portatile)
0+Fino a 13 kg
(28 lb.)
CR3
Sistemi di ritenuta per bambini con
schienale, rivolti in senso opposto
alla direzione di marcia
DR2
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso oppo-
sto alla direzione di marcia
R2X
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso oppo-
sto alla direzione di marcia
ER1
Seggiolino per neonati rivolto in
senso opposto alla direzione di mar-
cia

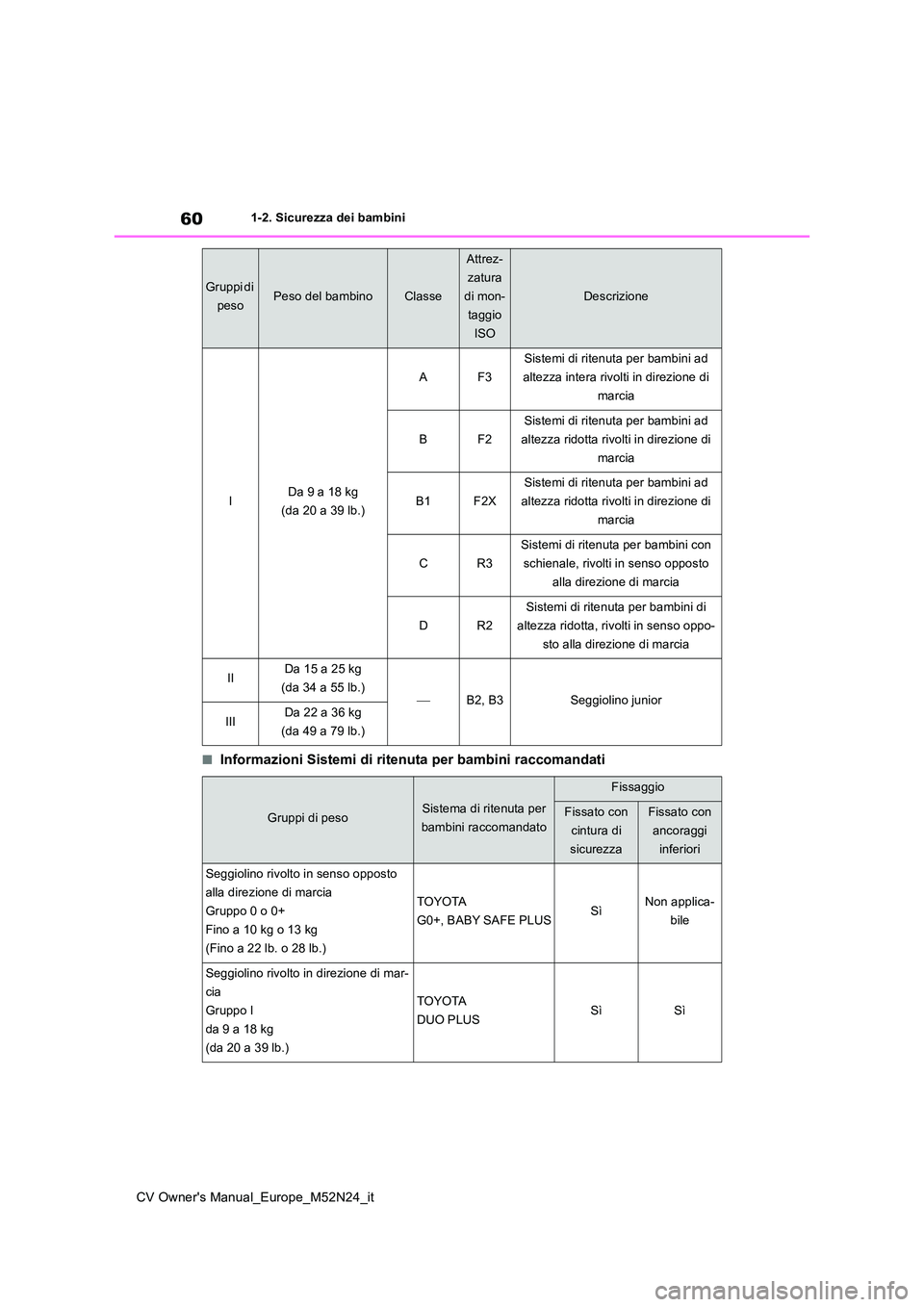

60
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
■Informazioni Sistemi di ritenuta per bambini raccomandati
IDa 9 a 18 kg
(da 20 a 39 lb.)
AF3
Sistemi di ritenuta per bambini ad
altezza intera rivolti in direzione di
marcia
BF2
Sistemi di ritenuta per bambini ad
altezza ridotta rivolti in direzione di
marcia
B1F2X
Sistemi di ritenuta per bambini ad
altezza ridotta rivolti in direzione di
marcia
CR3
Sistemi di ritenuta per bambini con
schienale, rivolti in senso opposto
alla direzione di marcia
DR2
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso oppo-
sto alla direzione di marcia
IIDa 15 a 25 kg
(da 34 a 55 lb.)B2, B3Seggiolino junior
IIIDa 22 a 36 kg
(da 49 a 79 lb.)
Gruppi di pesoSistema di ritenuta per
bambini raccomandato
Fissaggio
Fissato con
cintura di
sicurezza
Fissato con
ancoraggi
inferiori
Seggiolino rivolto in senso opposto
alla direzione di marcia
Gruppo 0 o 0+
Fino a 10 kg o 13 kg
(Fino a 22 lb. o 28 lb.)
TOYOTA
G0+, BABY SAFE PLUSSìNon applica-
bile
Seggiolino rivolto in direzione di mar-
cia
Gruppo I
da 9 a 18 kg
(da 20 a 39 lb.)
TOYOTA
DUO PLUSSìSì
Gruppi di
pesoPeso del bambinoClasse
Attrez-
zatura
di mon-
taggio
ISO
Descrizione

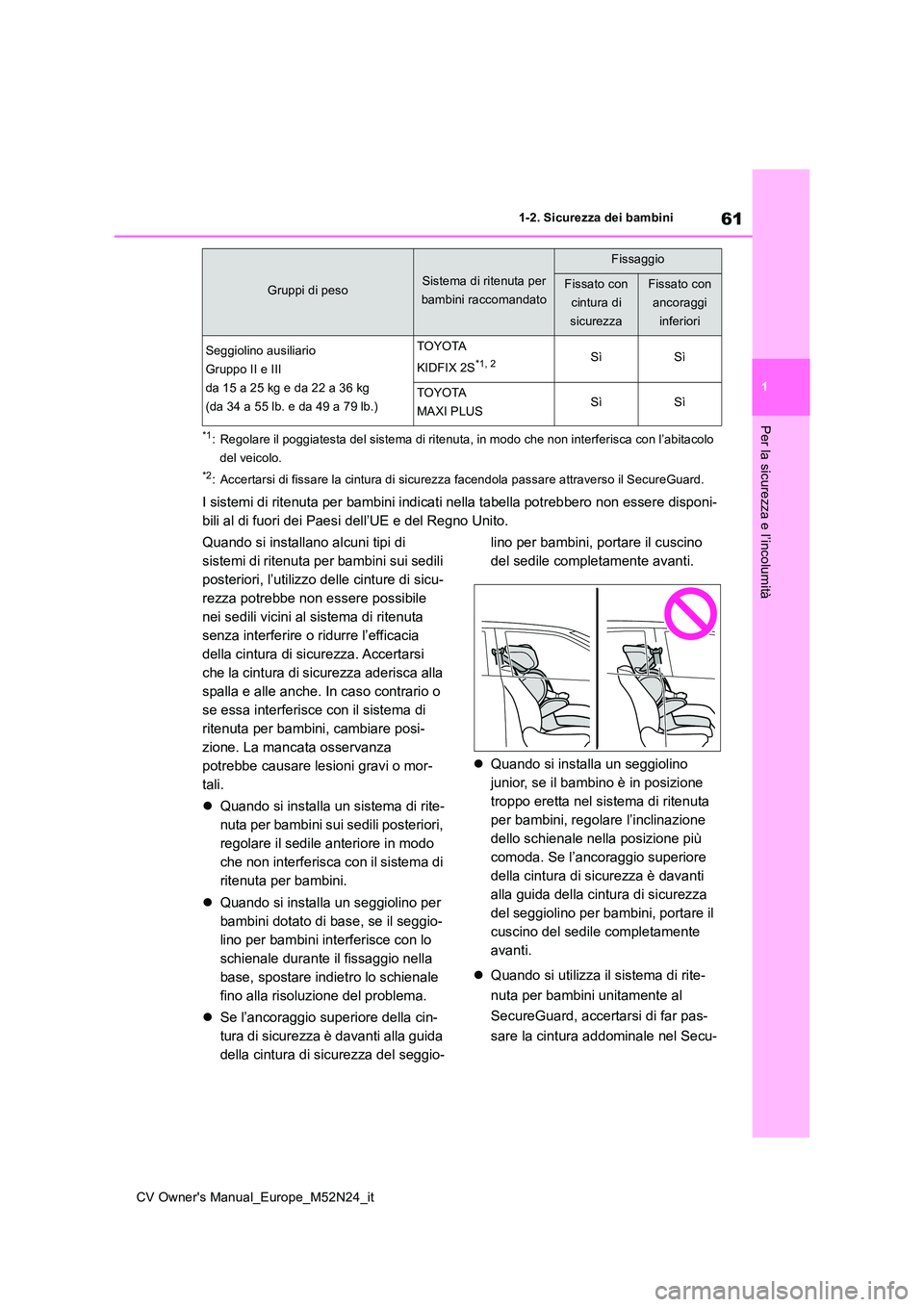

61
1
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità*1: Regolare il poggiatesta del sistema di ritenuta, in modo che non interferisca con l’abitacolo
del veicolo.
*2: Accertarsi di fissare la cintura di sicurezza facendola passar e attraverso il SecureGuard.
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere disponi-
bili al di fuori dei Paesi dell’UE e del Regno Unito.
Quando si installano alcuni tipi di
sistemi di ritenuta per bambini sui sedili
posteriori, l’utilizzo delle cinture di sicu-
rezza potrebbe non essere possibile
nei sedili vicini al sistema di ritenuta
senza interferire o ridurre l’efficacia
della cintura di sicurezza. Accertarsi
che la cintura di sicurezza aderisca alla
spalla e alle anche. In caso contrario o
se essa interferisce con il sistema di
ritenuta per bambini, cambiare posi-
zione. La mancata osservanza
potrebbe causare lesioni gravi o mor-
tali.
 Quando si installa un sistema di rite-
nuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo
che non interferisca con il sistema di
ritenuta per bambini.
 Quando si installa un seggiolino per
bambini dotato di base, se il seggio-
lino per bambini interferisce con lo
schienale durante il fissaggio nella
base, spostare indietro lo schienale
fino alla risoluzione del problema.
 Se l’ancoraggio superiore della cin-
tura di sicurezza è davanti alla guida
della cintura di sicurezza del seggio-
lino per bambini, portare il cuscino
del sedile completamente avanti.
 Quando si installa un seggiolino
junior, se il bambino è in posizione
troppo eretta nel sistema di ritenuta
per bambini, regolare l’inclinazione
dello schienale nella posizione più
comoda. Se l’ancoraggio superiore
della cintura di sicurezza è davanti
alla guida della cintura di sicurezza
del seggiolino per bambini, portare il
cuscino del sedile completamente
avanti.
 Quando si utilizza il sistema di rite-
nuta per bambini unitamente al
SecureGuard, accertarsi di far pas-
sare la cintura addominale nel Secu-
Seggiolino ausiliario
Gruppo II e III
da 15 a 25 kg e da 22 a 36 kg
(da 34 a 55 lb. e da 49 a 79 lb.)
TOYOTA
KIDFIX 2S*1, 2SìSì
TOYOTA
MAXI PLUSSìSì
Gruppi di pesoSistema di ritenuta per
bambini raccomandato
Fissaggio
Fissato con
cintura di
sicurezza
Fissato con
ancoraggi
inferiori

62
CV Owner's Manual_Europe_M52N24_it
1-2. Sicurezza dei bambini
reGuard come illustrato in figura.
Consultando il manuale d’uso allegato al sistema di ritenuta pe r bambini, verificare
le modalità di installazione.
Metodo di installazione dei sistemi di ritenuta per bambini
Metodo di installazionePagina
Attacco con la cintura di sicu-
rezzaP. 6 3
