2022 TOYOTA YARIS CROSS Manuale duso (in Italian)

431
7
CV Owner's Manual_Europe_M52N24_it

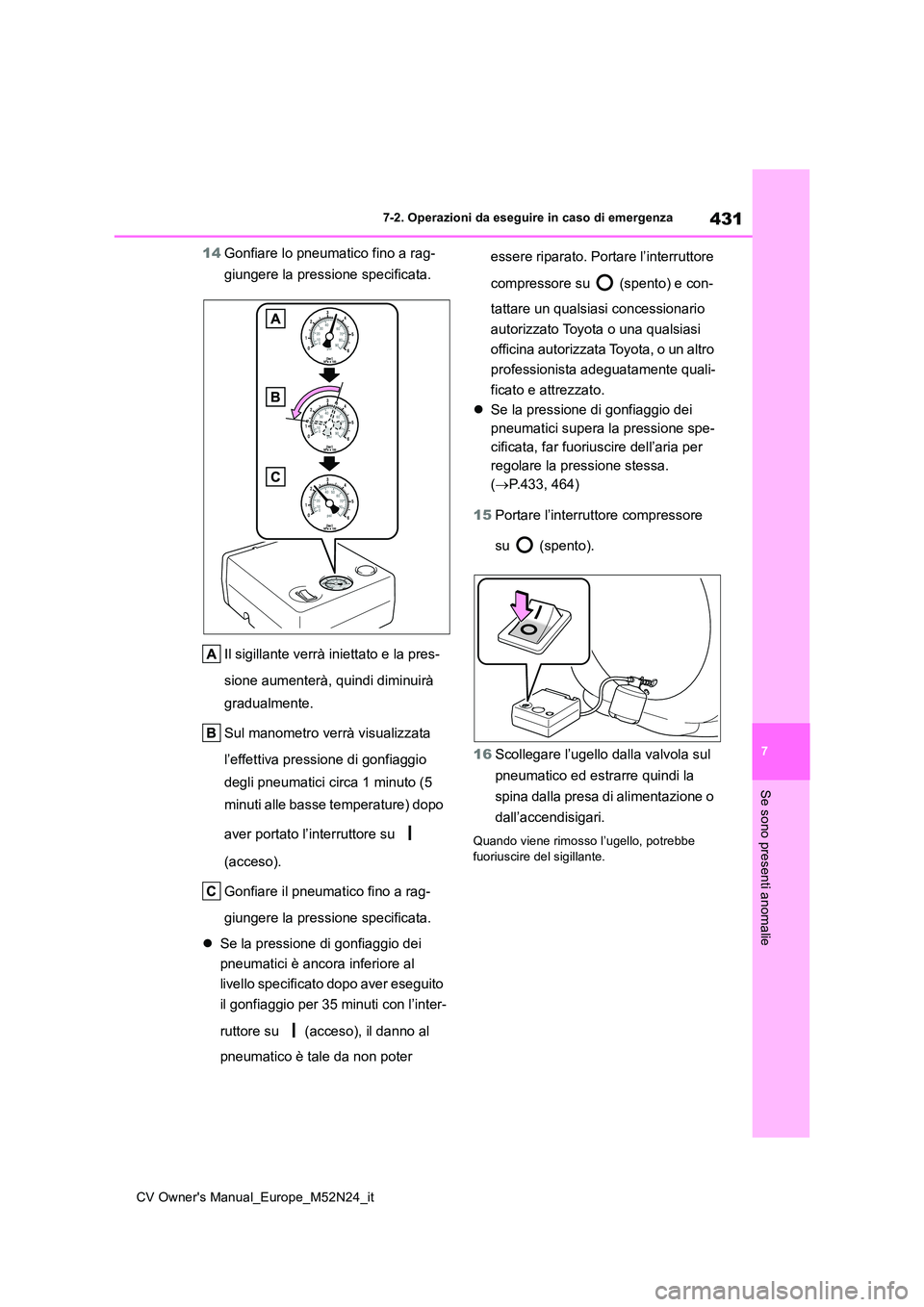

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
14Gonfiare lo pneumatico fino a rag-
giungere la pressione specificata.
Il sigillante verrà iniettato e la pres-
sione aumenterà, quindi diminuirà
gradualmente.
Sul manometro verrà visualizzata
l’effettiva pressione di gonfiaggio
degli pneumatici circa 1 minuto (5
minuti alle basse temperature) dopo
aver portato l’interruttore su
(acceso).
Gonfiare il pneumatico fino a rag-
giungere la pressione specificata.
 Se la pressione di gonfiaggio dei
pneumatici è ancora inferiore al
livello specificato dopo aver eseguito
il gonfiaggio per 35 minuti con l’inter-
ruttore su (acceso), il danno al
pneumatico è tale da non poter
essere riparato. Portare l’interruttore
compressore su (spento) e con-
tattare un qualsiasi concessionario
autorizzato Toyota o una qualsiasi
officina autorizzata Toyota, o un altro
professionista adeguatamente quali-
ficato e attrezzato.
 Se la pressione di gonfiaggio dei
pneumatici supera la pressione spe-
cificata, far fuoriuscire dell’aria per
regolare la pressione stessa.
( P.433, 464)
15 Portare l’interruttore compressore
su (spento).
16 Scollegare l’ugello dalla valvola sul
pneumatico ed estrarre quindi la
spina dalla presa di alimentazione o
dall’accendisigari.
Quando viene rimosso l’ugello, potrebbe
fuoriuscire del sigillante.

432
CV Owner's Manual_Europe_M52N24_it

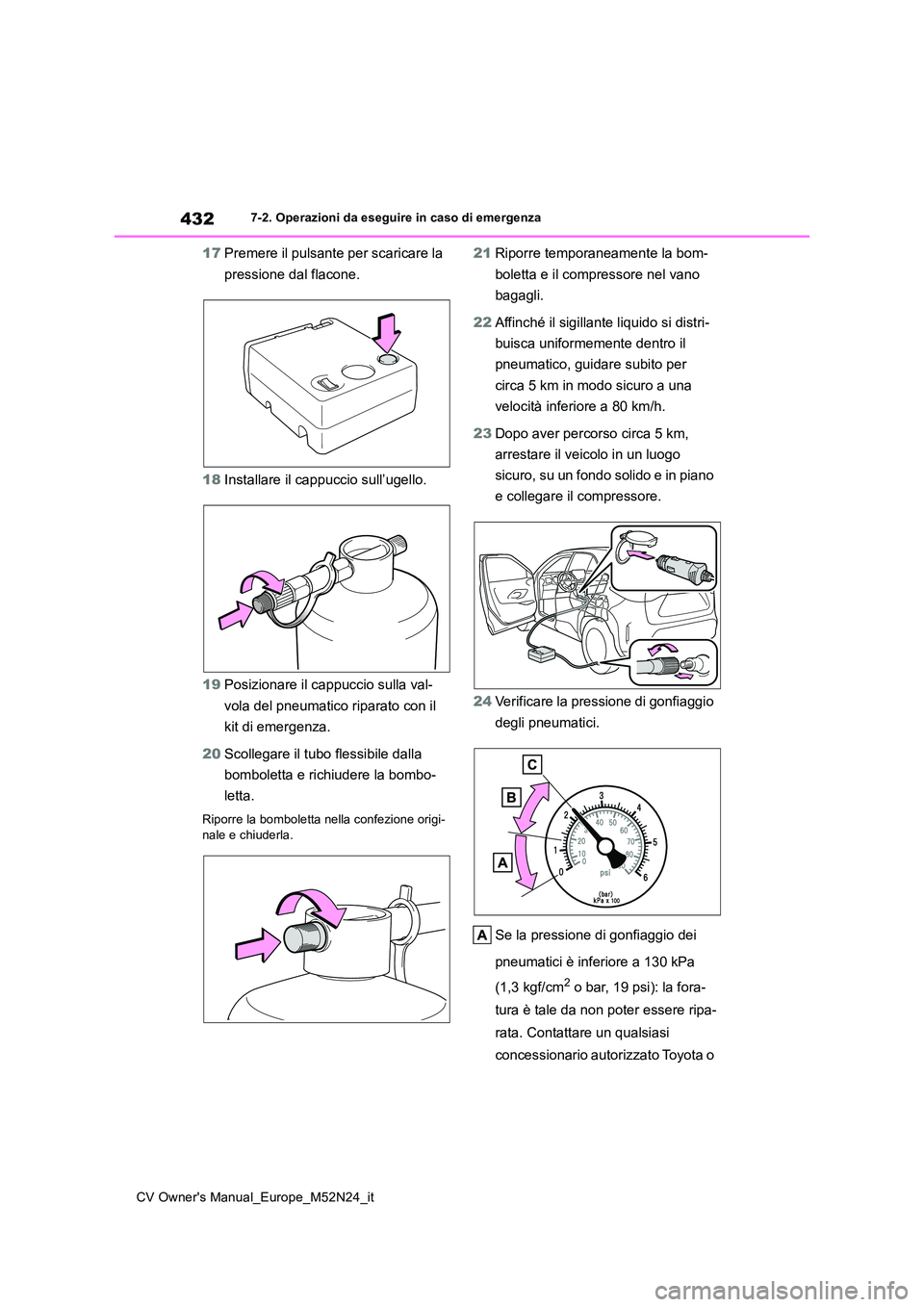

7-2. Operazioni da eseguire in caso di emergenza
17Premere il pulsante per scaricare la
pressione dal flacone.
18 Installare il cappuccio sull’ugello.
19 Posizionare il cappuccio sulla val-
vola del pneumatico riparato con il
kit di emergenza.
20 Scollegare il tubo flessibile dalla
bomboletta e richiudere la bombo-
letta.
Riporre la bomboletta nella confezione origi- nale e chiuderla.
21 Riporre temporaneamente la bom-
boletta e il compressore nel vano
bagagli.
22 Affinché il sigillante liquido si distri-
buisca uniformemente dentro il
pneumatico, guidare subito per
circa 5 km in modo sicuro a una
velocità inferiore a 80 km/h.
23 Dopo aver percorso circa 5 km,
arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano
e collegare il compressore.
24 Verificare la pressione di gonfiaggio
degli pneumatici.
Se la pressione di gonfiaggio dei
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la fora-
tura è tale da non poter essere ripa-
rata. Contattare un qualsiasi
concessionario autorizzato Toyota o

433
7
CV Owner's Manual_Europe_M52N24_it

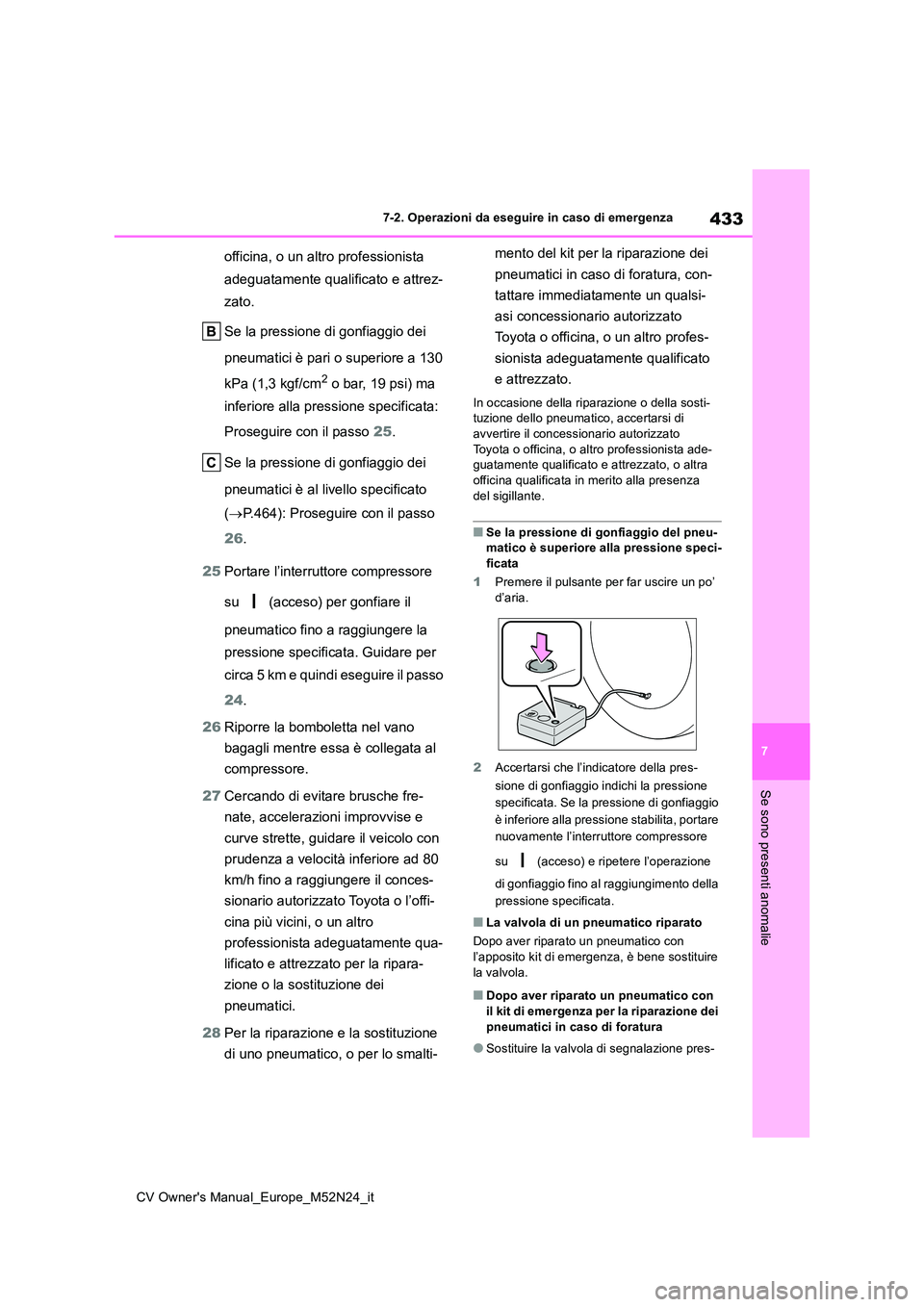

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
officina, o un altro professionista
adeguatamente qualificato e attrez-
zato.
Se la pressione di gonfiaggio dei
pneumatici è pari o superiore a 130
kPa (1,3 kgf/cm2 o bar, 19 psi) ma
inferiore alla pressione specificata:
Proseguire con il passo 25.
Se la pressione di gonfiaggio dei
pneumatici è al livello specificato
( P.464): Proseguire con il passo
26 .
25 Portare l’interruttore compressore
su (acceso) per gonfiare il
pneumatico fino a raggiungere la
pressione specificata. Guidare per
circa 5 km e quindi eseguire il passo
24 .
26 Riporre la bomboletta nel vano
bagagli mentre essa è collegata al
compressore.
27 Cercando di evitare brusche fre-
nate, accelerazioni improvvise e
curve strette, guidare il veicolo con
prudenza a velocità inferiore ad 80
km/h fino a raggiungere il conces-
sionario autorizzato Toyota o l’offi-
cina più vicini, o un altro
professionista adeguatamente qua-
lificato e attrezzato per la ripara-
zione o la sostituzione dei
pneumatici.
28 Per la riparazione e la sostituzione
di uno pneumatico, o per lo smalti-
mento del kit per la riparazione dei
pneumatici in caso di foratura, con-
tattare immediatamente un qualsi-
asi concessionario autorizzato
Toyota o officina, o un altro profes-
sionista adeguatamente qualificato
e attrezzato.
In occasione della riparazione o della sosti- tuzione dello pneumatico, accertarsi di
avvertire il concessionario autorizzato Toyota o officina, o altro professionista ade-guatamente qualificato e attrezzato, o altra
officina qualificata in merito alla presenza del sigillante.
■Se la pressione di gonfiaggio del pneu-matico è superiore alla pressione speci-ficata
1 Premere il pulsante per far uscire un po’
d’aria.
2 Accertarsi che l’indicatore della pres-
sione di gonfiaggio indichi la pressione
specificata. Se la pressione di gonfiaggio
è inferiore alla pressione stabilita, portare
nuovamente l’interruttore compressore
su (acceso) e ripetere l’operazione
di gonfiaggio fino al raggiungimento della
pressione specificata.
■La valvola di un pneumatico riparato
Dopo aver riparato un pneumatico con
l’apposito kit di emergenza, è bene sostituire la valvola.
■Dopo aver riparato un pneumatico con
il kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Sostituire la valvola di segnalazione pres-

434
CV Owner's Manual_Europe_M52N24_it

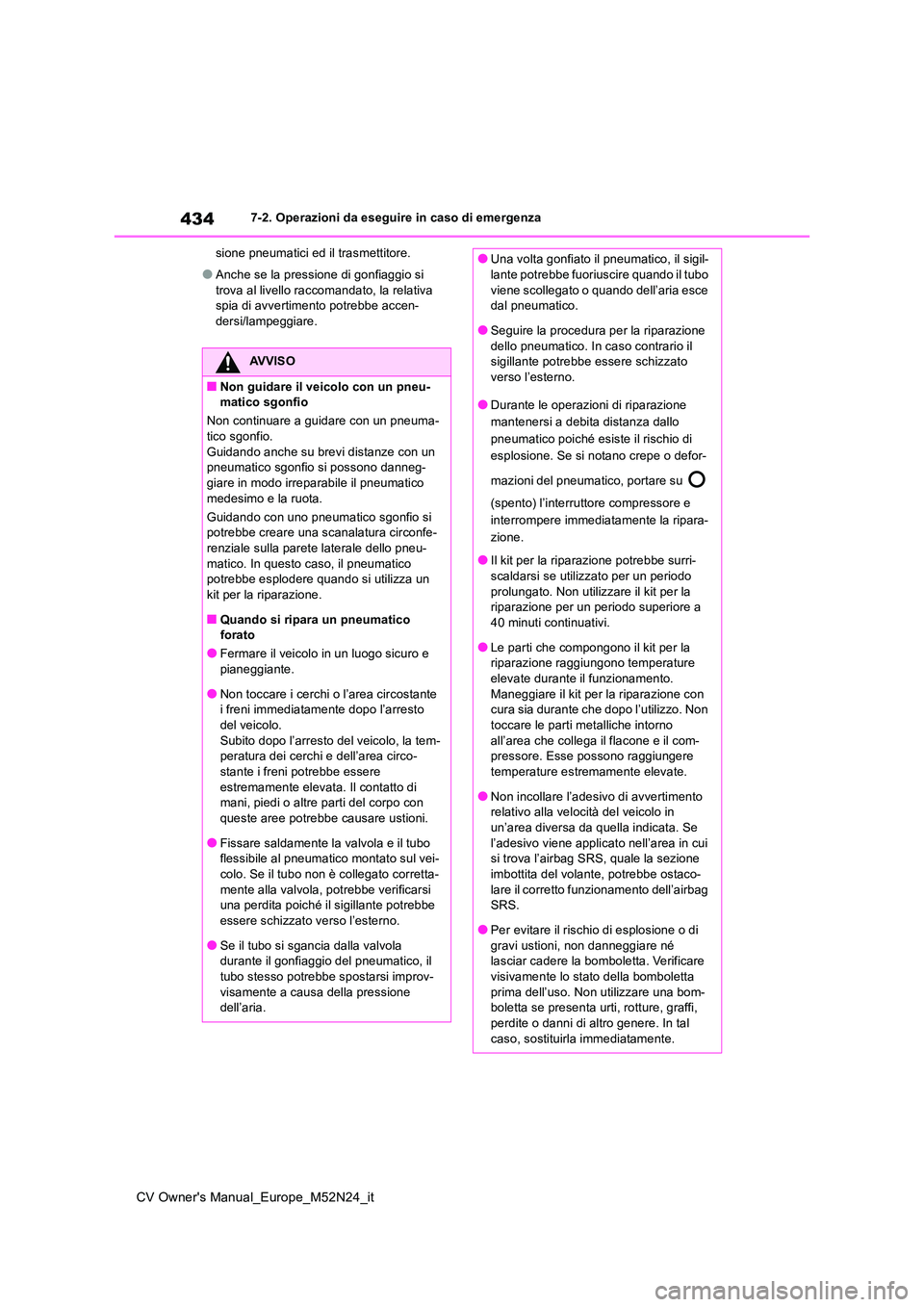

7-2. Operazioni da eseguire in caso di emergenza
sione pneumatici ed il trasmettitore.
●Anche se la pressione di gonfiaggio si
trova al livello raccomandato, la relativa spia di avvertimento potrebbe accen-dersi/lampeggiare.
AVVISO
■Non guidare il veicolo con un pneu-matico sgonfio
Non continuare a guidare con un pneuma- tico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono danneg-giare in modo irreparabile il pneumatico
medesimo e la ruota.
Guidando con uno pneumatico sgonfio si potrebbe creare una scanalatura circonfe-renziale sulla parete laterale dello pneu-
matico. In questo caso, il pneumatico potrebbe esplodere quando si utilizza un kit per la riparazione.
■Quando si ripara un pneumatico forato
●Fermare il veicolo in un luogo sicuro e pianeggiante.
●Non toccare i cerchi o l’area circostante i freni immediatamente dopo l’arresto
del veicolo. Subito dopo l’arresto del veicolo, la tem-peratura dei cerchi e dell’area circo-
stante i freni potrebbe essere estremamente elevata. Il contatto di mani, piedi o altre parti del corpo con
queste aree potrebbe causare ustioni.
●Fissare saldamente la valvola e il tubo flessibile al pneumatico montato sul vei-
colo. Se il tubo non è collegato corretta- mente alla valvola, potrebbe verificarsi una perdita poiché il sigillante potrebbe
essere schizzato verso l’esterno.
●Se il tubo si sgancia dalla valvola durante il gonfiaggio del pneumatico, il
tubo stesso potrebbe spostarsi improv- visamente a causa della pressione dell’aria.
●Una volta gonfiato il pneumatico, il sigil-lante potrebbe fuoriuscire quando il tubo
viene scollegato o quando dell’aria esce dal pneumatico.
●Seguire la procedura per la riparazione
dello pneumatico. In caso contrario il sigillante potrebbe essere schizzato verso l’esterno.
●Durante le operazioni di riparazione
mantenersi a debita distanza dallo
pneumatico poiché esiste il rischio di
esplosione. Se si notano crepe o defor-
mazioni del pneumatico, portare su
(spento) l’interruttore compressore e
interrompere immediatamente la ripara-
zione.
●Il kit per la riparazione potrebbe surri- scaldarsi se utilizzato per un periodo
prolungato. Non utilizzare il kit per la riparazione per un periodo superiore a 40 minuti continuativi.
●Le parti che compongono il kit per la riparazione raggiungono temperature elevate durante il funzionamento.
Maneggiare il kit per la riparazione con cura sia durante che dopo l’utilizzo. Non toccare le parti metalliche intorno
all’area che collega il flacone e il com- pressore. Esse possono raggiungere temperature estremamente elevate.
●Non incollare l’adesivo di avvertimento relativo alla velocità del veicolo in un’area diversa da quella indicata. Se
l’adesivo viene applicato nell’area in cui si trova l’airbag SRS, quale la sezione imbottita del volante, potrebbe ostaco-
lare il corretto funzionamento dell’airbag SRS.
●Per evitare il rischio di esplosione o di
gravi ustioni, non danneggiare né lasciar cadere la bomboletta. Verificare visivamente lo stato della bomboletta
prima dell’uso. Non utilizzare una bom- boletta se presenta urti, rotture, graffi, perdite o danni di altro genere. In tal
caso, sostituirla immediatamente.

435
7
CV Owner's Manual_Europe_M52N24_it

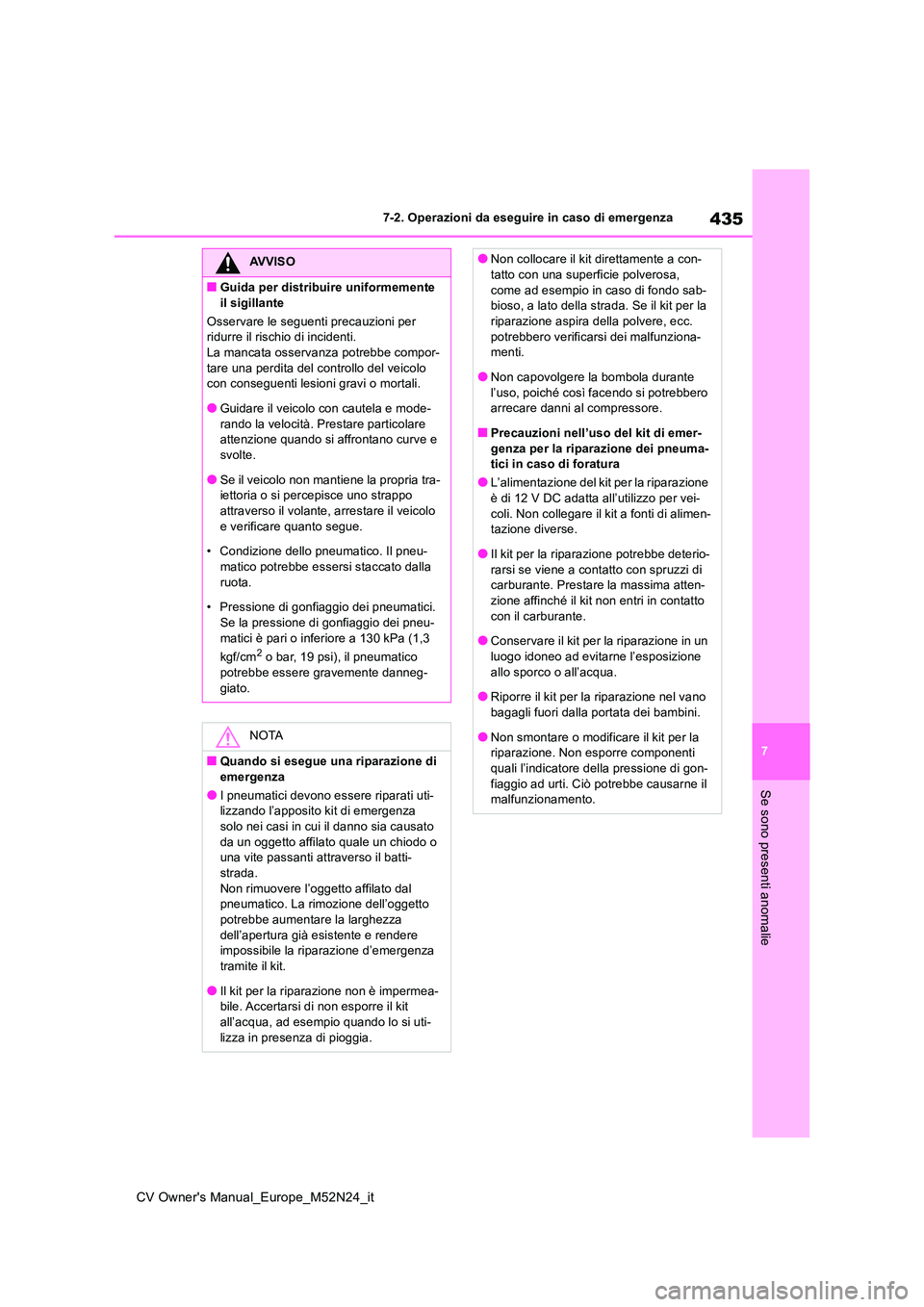

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AVVISO
■Guida per distribuire uniformemente
il sigillante
Osservare le seguenti precauzioni per ridurre il rischio di incidenti.La mancata osservanza potrebbe compor-
tare una perdita del controllo del veicolo con conseguenti lesioni gravi o mortali.
●Guidare il veicolo con cautela e mode-
rando la velocità. Prestare particolare attenzione quando si affrontano curve e svolte.
●Se il veicolo non mantiene la propria tra-iettoria o si percepisce uno strappo attraverso il volante, arrestare il veicolo
e verificare quanto segue.
• Condizione dello pneumatico. Il pneu- matico potrebbe essersi staccato dalla
ruota.
• Pressione di gonfiaggio dei pneumatici. Se la pressione di gonfiaggio dei pneu-
matici è pari o inferiore a 130 kPa (1,3
kgf/cm2 o bar, 19 psi), il pneumatico potrebbe essere gravemente danneg-
giato.
NOTA
■Quando si esegue una riparazione di emergenza
●I pneumatici devono essere riparati uti-lizzando l’apposito kit di emergenza
solo nei casi in cui il danno sia causato da un oggetto affilato quale un chiodo o una vite passanti attraverso il batti-
strada. Non rimuovere l’oggetto affilato dal pneumatico. La rimozione dell’oggetto
potrebbe aumentare la larghezza dell’apertura già esistente e rendere impossibile la riparazione d’emergenza
tramite il kit.
●Il kit per la riparazione non è impermea- bile. Accertarsi di non esporre il kit
all’acqua, ad esempio quando lo si uti- lizza in presenza di pioggia.
●Non collocare il kit direttamente a con-tatto con una superficie polverosa,
come ad esempio in caso di fondo sab- bioso, a lato della strada. Se il kit per la riparazione aspira della polvere, ecc.
potrebbero verificarsi dei malfunziona- menti.
●Non capovolgere la bombola durante
l’uso, poiché così facendo si potrebbero arrecare danni al compressore.
■Precauzioni nell’uso del kit di emer-
genza per la riparazione dei pneuma- tici in caso di foratura
●L’alimentazione del kit per la riparazione è di 12 V DC adatta all’utilizzo per vei-
coli. Non collegare il kit a fonti di alimen- tazione diverse.
●Il kit per la riparazione potrebbe deterio-
rarsi se viene a contatto con spruzzi di carburante. Prestare la massima atten-zione affinché il kit non entri in contatto
con il carburante.
●Conservare il kit per la riparazione in un luogo idoneo ad evitarne l’esposizione
allo sporco o all’acqua.
●Riporre il kit per la riparazione nel vano bagagli fuori dalla portata dei bambini.
●Non smontare o modificare il kit per la riparazione. Non esporre componenti quali l’indicatore della pressione di gon-
fiaggio ad urti. Ciò potrebbe causarne il malfunzionamento.

436
CV Owner's Manual_Europe_M52N24_it

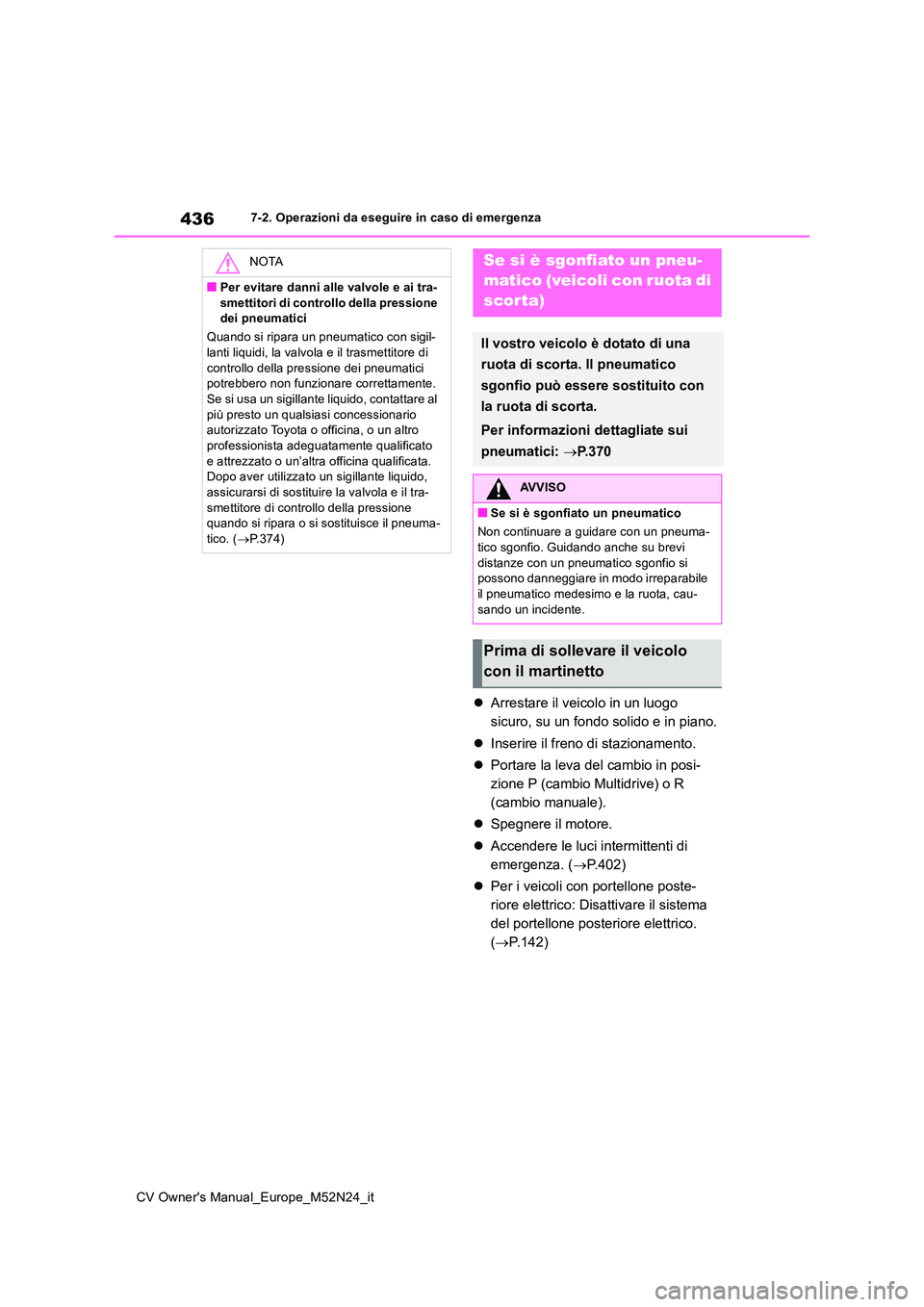

7-2. Operazioni da eseguire in caso di emergenza
Arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano.
 Inserire il freno di stazionamento.
 Portare la leva del cambio in posi-
zione P (cambio Multidrive) o R
(cambio manuale).
 Spegnere il motore.
 Accendere le luci intermittenti di
emergenza. ( P.402)
 Per i veicoli con portellone poste-
riore elettrico: Disattivare il sistema
del portellone posteriore elettrico.
( P.142)
NOTA
■Per evitare danni alle valvole e ai tra-
smettitori di controllo della pressione dei pneumatici
Quando si ripara un pneumatico con sigil- lanti liquidi, la valvola e il trasmettitore di
controllo della pressione dei pneumatici potrebbero non funzionare correttamente. Se si usa un sigillante liquido, contattare al
più presto un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato o un’altra officina qualificata. Dopo aver utilizzato un sigillante liquido, assicurarsi di sostituire la valvola e il tra-
smettitore di controllo della pressione quando si ripara o si sostituisce il pneuma-tico. ( P.374)
Se si è sgonfiato un pneu-
matico (veicoli con ruota di
scorta)
Il vostro veicolo è dotato di una
ruota di scorta. Il pneumatico
sgonfio può essere sostituito con
la ruota di scorta.
Per informazioni dettagliate sui
pneumatici: P. 3 7 0
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneuma- tico sgonfio. Guidando anche su brevi
distanze con un pneumatico sgonfio si possono danneggiare in modo irreparabile il pneumatico medesimo e la ruota, cau-
sando un incidente.
Prima di sollevare il veicolo
con il martinetto

437
7
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Borsa degli attrezzi
Chiave per dadi ruote
Manovella del martinetto
Occhiello di traino
Ruota di scorta
Cric

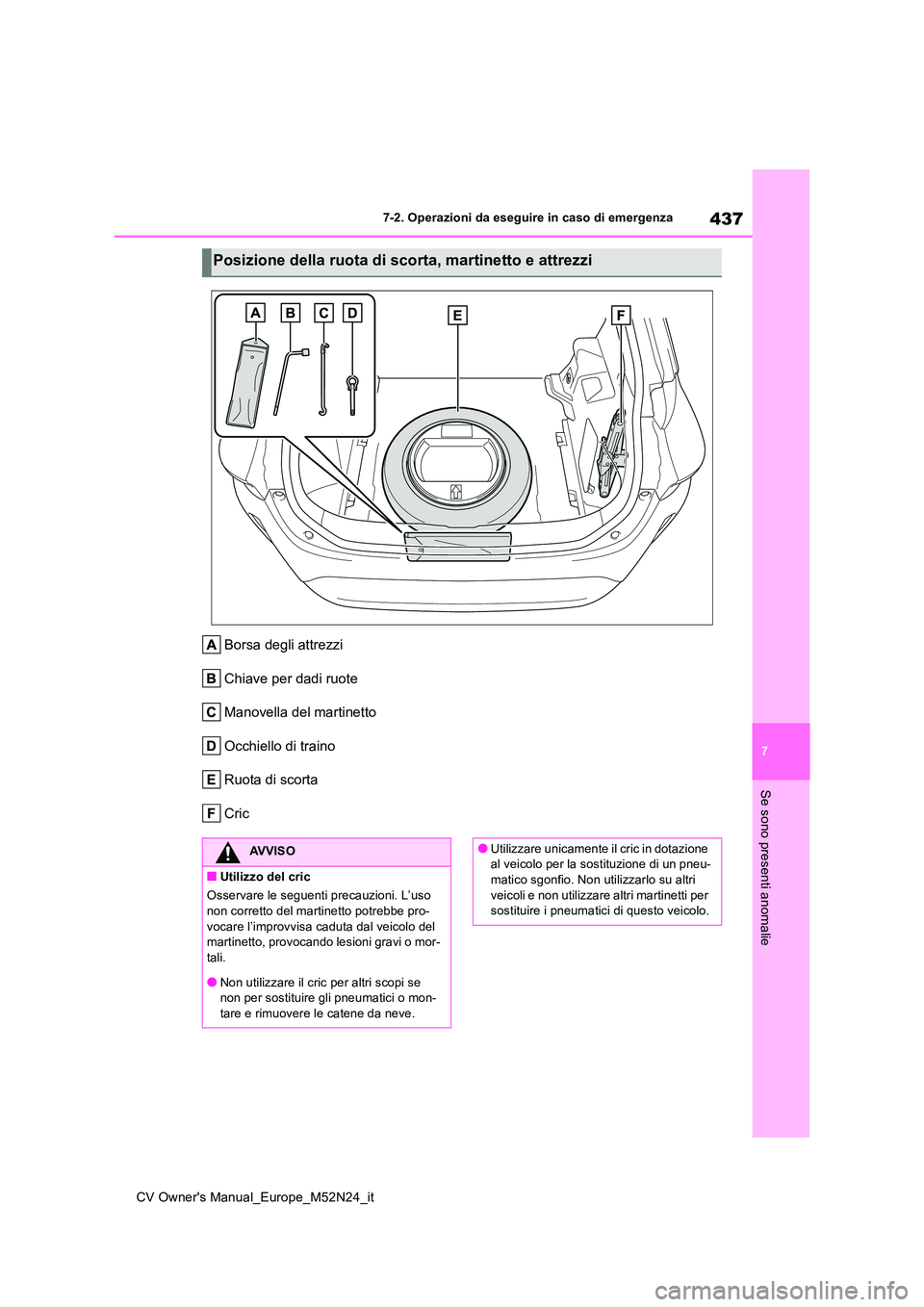

Posizione della ruota di scorta, martinetto e attrezzi
AVVISO
■Utilizzo del cric
Osservare le seguenti precauzioni. L’uso
non corretto del martinetto potrebbe pro- vocare l’improvvisa caduta dal veicolo del martinetto, provocando lesioni gravi o mor-
tali.
●Non utilizzare il cric per altri scopi se non per sostituire gli pneumatici o mon-
tare e rimuovere le catene da neve.
●Utilizzare unicamente il cric in dotazione al veicolo per la sostituzione di un pneu-matico sgonfio. Non utilizzarlo su altri
veicoli e non utilizzare altri martinetti per sostituire i pneumatici di questo veicolo.

438
CV Owner's Manual_Europe_M52N24_it
7-2. Operazioni da eseguire in caso di emergenza

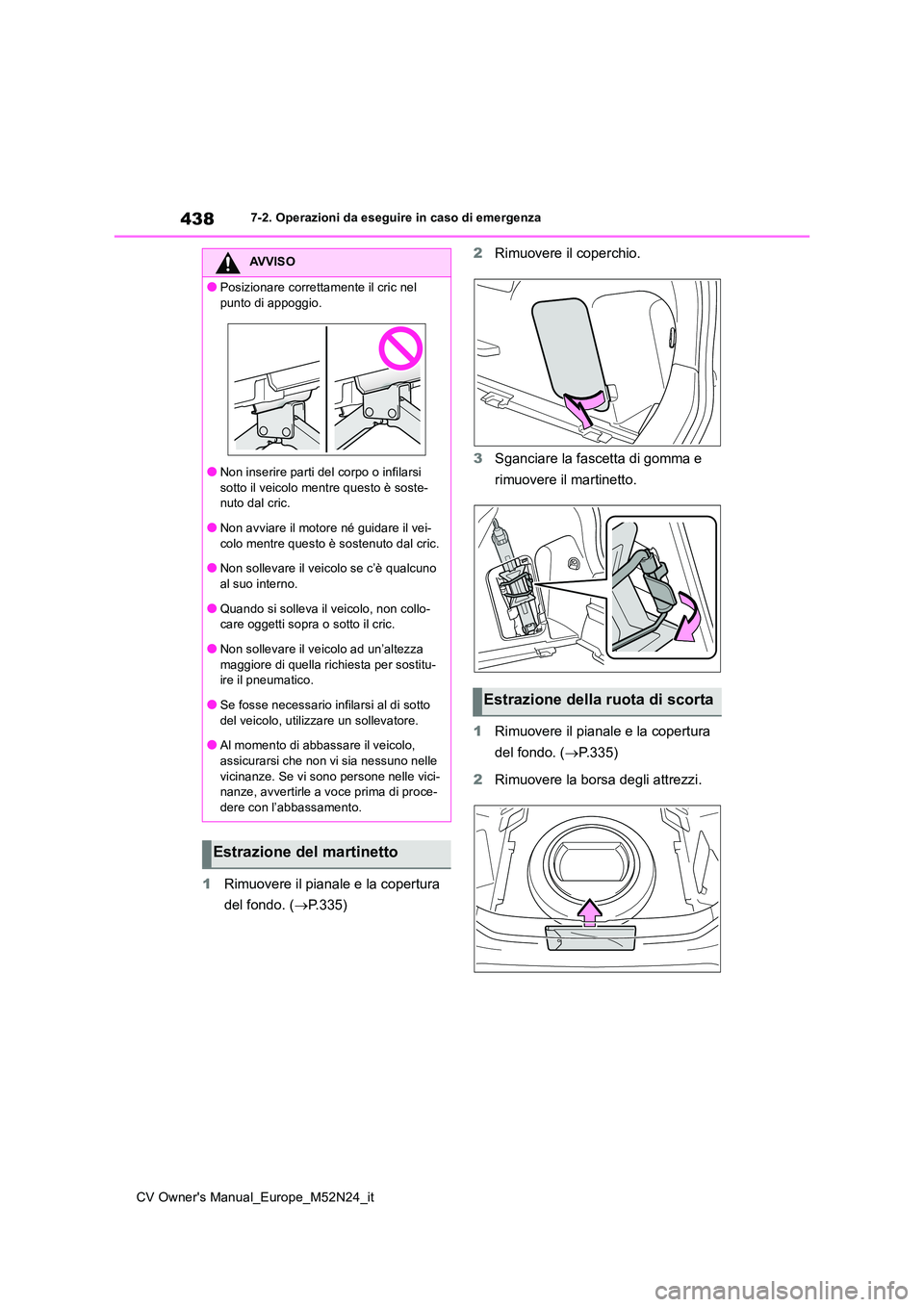

1Rimuovere il pianale e la copertura
del fondo. ( P.335)
2 Rimuovere il coperchio.
3 Sganciare la fascetta di gomma e
rimuovere il martinetto.
1 Rimuovere il pianale e la copertura
del fondo. ( P.335)
2 Rimuovere la borsa degli attrezzi.
AVVISO
●Posizionare correttamente il cric nel
punto di appoggio.
●Non inserire parti del corpo o infilarsi
sotto il veicolo mentre questo è soste- nuto dal cric.
●Non avviare il motore né guidare il vei-
colo mentre questo è sostenuto dal cric.
●Non sollevare il veicolo se c’è qualcuno al suo interno.
●Quando si solleva il veicolo, non collo-care oggetti sopra o sotto il cric.
●Non sollevare il veicolo ad un’altezza
maggiore di quella richiesta per sostitu- ire il pneumatico.
●Se fosse necessario infilarsi al di sotto
del veicolo, utilizzare un sollevatore.
●Al momento di abbassare il veicolo,
assicurarsi che non vi sia nessuno nelle vicinanze. Se vi sono persone nelle vici-nanze, avvertirle a voce prima di proce-
dere con l’abbassamento.
Estrazione del martinetto
Estrazione della ruota di scorta
