• Lees de op het multi-
informatiedisplay weergegeven
melding m.b.t. het starten en volg de
aanwijzingen op.
Als de buitentemperatuur laag is,
bijvoorbeeld bij rijden in de winter
• Als het hybridesysteem gestart wordt,
knippert het controlelampje READY
mogelijk lang. Bedien de auto niet
totdat het controlelampje READY
continu brandt. Continu branden
betekent dat de auto in beweging kan
komen.
• Als het batterijpakket (tractiebatterij)
extreem koud is (temperatuur lager
dan ongeveer -30°C) als gevolg van de
buitentemperatuur, kan het
hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het
hybridesysteem nogmaals te starten
nadat de temperatuur van het
batterijpakket is opgelopen omdat
bijvoorbeeld de buitentemperatuur is
gestegen.
Geluiden en trillingen die kenmerkend
zijn voor een plug-in hybrideauto
→Blz. 77
Als de 12V-accu is ontladen
Het hybridesysteem kan niet worden
gestart met het Smart entry-systeem
met startknop. Raadpleeg blz. 502 om
het hybridesysteem weer te starten.
Leegraken batterij elektronische
sleutel
→Blz. 178
Omstandigheden die de werking
kunnen beïnvloeden
→Blz. 202
Aanwijzing voor de instapfunctie
→Blz. 203
Stuurslotfunctie
• Nadat het contact UIT is gezet en de
portieren zijn geopend en gesloten,
wordt het stuurwiel vergrendeld metde stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het
stuurslot automatisch weer
uitgeschakeld.
• Als het stuurslot niet kan worden
ontgrendeld, wordt “Push Power
Switch while Turning Steering Wheel
in Either Direction” (Druk de
startknop in en draai het stuurwiel in
een willekeurige richting)
weergegeven op het multi-
informatiedisplay. Controleer of de
selectiehendel in stand P staat. Druk
kort en krachtig op de startknop
terwijl u het stuurwiel naar links en
rechts beweegt.
• Om te voorkomen dat de elektromotor
van het stuurslot oververhit raakt, kan
de werking worden onderbroken als
het hybridesysteem in korte tijd
herhaaldelijk wordt in- en
uitgeschakeld. Wacht in dat geval met
het bedienen van de startknop. Na
ongeveer 10 seconden zal de
elektromotor van het stuurslot weer
functioneren.
Als er een storing aanwezig is in het
Smart entry-systeem met startknop
Als “Smart Entry & Start System
Malfunction” (storing in Smart
entry-systeem met startknop) wordt
weergegeven op het multi-
informatiedisplay, is er mogelijk een
storing aanwezig in het systeem. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of
5.2 Rijprocedures
247
5
Rijden

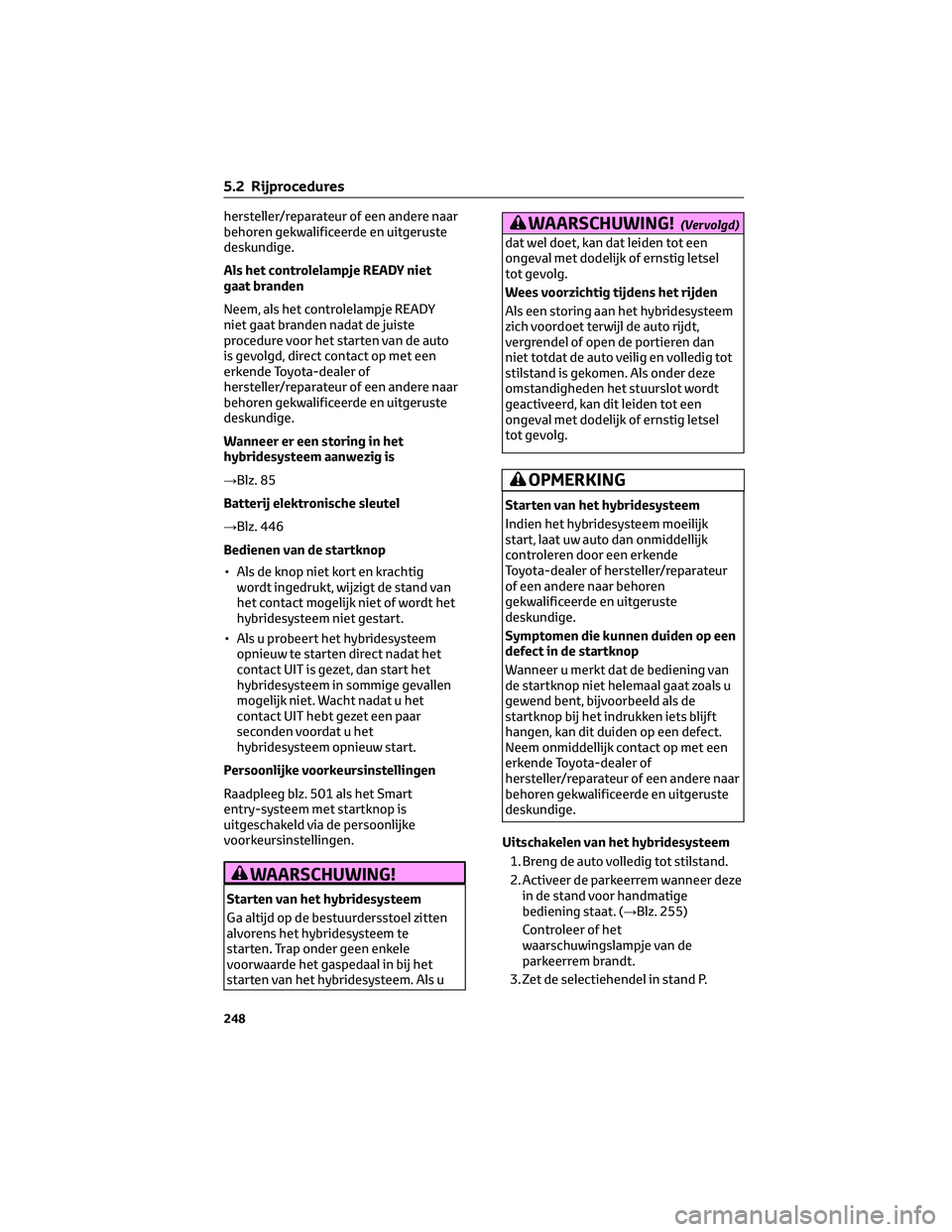

hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als het controlelampje READY niet
gaat branden
Neem, als het controlelampje READY
niet gaat branden nadat de juiste
procedure voor het starten van de auto
is gevolgd, direct contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Wanneer er een storing in het
hybridesysteem aanwezig is
→Blz. 85
Batterij elektronische sleutel
→Blz. 446
Bedienen van de startknop
• Als de knop niet kort en krachtig
wordt ingedrukt, wijzigt de stand van
het contact mogelijk niet of wordt het
hybridesysteem niet gestart.
• Als u probeert het hybridesysteem
opnieuw te starten direct nadat het
contact UIT is gezet, dan start het
hybridesysteem in sommige gevallen
mogelijk niet. Wacht nadat u het
contact UIT hebt gezet een paar
seconden voordat u het
hybridesysteem opnieuw start.
Persoonlijke voorkeursinstellingen
Raadpleeg blz. 501 als het Smart
entry-systeem met startknop is
uitgeschakeld via de persoonlijke
voorkeursinstellingen.
WAARSCHUWING!
Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten
alvorens het hybridesysteem te
starten. Trap onder geen enkele
voorwaarde het gaspedaal in bij het
starten van het hybridesysteem. Als u
WAARSCHUWING!(Vervolgd)
dat wel doet, kan dat leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
Wees voorzichtig tijdens het rijden
Als een storing aan het hybridesysteem
zich voordoet terwijl de auto rijdt,
vergrendel of open de portieren dan
niet totdat de auto veilig en volledig tot
stilstand is gekomen. Als onder deze
omstandigheden het stuurslot wordt
geactiveerd, kan dit leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
OPMERKING
Starten van het hybridesysteem
Indien het hybridesysteem moeilijk
start, laat uw auto dan onmiddellijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Symptomen die kunnen duiden op een
defect in de startknop
Wanneer u merkt dat de bediening van
de startknop niet helemaal gaat zoals u
gewend bent, bijvoorbeeld als de
startknop bij het indrukken iets blijft
hangen, kan dit duiden op een defect.
Neem onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Uitschakelen van het hybridesysteem
1. Breng de auto volledig tot stilstand.
2. Activeer de parkeerrem wanneer deze
in de stand voor handmatige
bediening staat. (→Blz. 255)
Controleer of het
waarschuwingslampje van de
parkeerrem brandt.
3. Zet de selectiehendel in stand P.
5.2 Rijprocedures
248

4. Druk kort en krachtig op de startknop.
Het hybridesysteem stopt en de
weergave van het
instrumentenpaneel dooft.
Laat de selectiehendel los wanneer u
op de startknop drukt.
5. Laat het rempedaal los en controleer
of ACCESSORY (stand ACC) of
IGNITION ON (contact AAN) niet
wordt weergegeven op het
multi-informatiedisplay.
WAARSCHUWING!
Uitschakelen van het hybridesysteem
in noodgevallen
• Als u in een noodgeval het
hybridesysteem tijdens het rijden
wilt stoppen, houdt u de startknop
langer dan 2 seconden ingedrukt of
drukt u deze minstens 3 keer kort
achter elkaar in. (→Blz. 460) Raak de
startknop echter tijdens het rijden
niet aan, behalve in geval van nood.
Door het uitschakelen van het
hybridesysteem tijdens het rijden
verliest u niet de controle over het
stuurwiel of de remmen. De
stuurbekrachtiging werkt echter niet
meer, waardoor het sturen zwaarder
zal gaan dan normaal voordat u de
auto tot stilstand brengt. Dit is
afhankelijk van de resterende lading
in de 12V-accu en de
gebruiksomstandigheden. Zet in dat
geval de auto aan de kant zodra dit
veilig kan.
• Als de startknop wordt bediend
terwijl de auto rijdt, verschijnt er een
waarschuwingsmelding op het
multi-informatiedisplay en klinkt er
een zoemer.
• Zet om het hybridesysteem opnieuw
te starten nadat dit ten gevolge van
een noodsituatie tijdens het rijden is
uitgeschakeld de selectiehendel in
stand N en druk de startknop kort en
stevig in.Wijzigen van de standen van het
contact
De stand kan worden gewijzigd door op
de startknop te drukken zonder het
rempedaal in te trappen. (De stand
verandert iedere keer dat op de knop
wordt gedrukt.)
1. UIT
*
De alarmknipperlichten kunnen
worden gebruikt.
2. ACC
Sommige elektrische componenten
zoals het audiosysteem kunnen
worden gebruikt.
ACCESSORY (stand ACC) wordt op het
multi-informatiedisplay
weergegeven.
3. AAN
Alle elektrische componenten kunnen
worden gebruikt.
IGNITION ON (contact AAN) wordt op
het multi-informatiedisplay
weergegeven.
*Als de selectiehendel niet in stand P
staat en het hybridesysteem wordt
uitgezet, blijft het contact AAN staan en
gaat het niet UIT.
Auto power off-functie
• Als het contact langer dan 20 minuten
in stand ACC of AAN staat
5.2 Rijprocedures
249
5
Rijden

(hybridesysteem niet in werking)
terwijl de selectiehendel in stand P
staat, wordt het contact automatisch
UIT gezet.
• Als de 12V-accu bijna leeg is en de
selectiehendel in stand P staat terwijl
het contact in stand ACC of AAN staat
(hybridesysteem niet in werking),
klinkt er een zoemer en wordt er een
melding weergegeven op het
multi-informatiedisplay. Als deze
situatie blijft voortduren, wordt het
contact automatisch UIT gezet.
Deze functie kan het ontladen van de
12V-accu echter niet helemaal
voorkomen. Laat de auto niet gedurende
langere tijd in stand ACC of AAN staan
terwijl het hybridesysteem niet in
werking is.
OPMERKING
Voorkomen van ontlading van de
12V-accu
• Zet het contact niet gedurende een
langere periode in stand ACC of AAN
zonder het hybridesysteem in te
schakelen.
• Als ACCESSORY (stand ACC) of
IGNITION ON (contact AAN) op het
multi-informatiedisplay wordt
weergegeven, is het contact niet UIT.
Verlaat de auto nadat u het contact
UIT hebt gezet.
Uitschakelen van het hybridesysteem
met de selectiehendel in een andere
stand dan P
Als het hybridesysteem wordt
uitgeschakeld met de selectiehendel in
een andere stand dan P, dan wordt het
contact niet UIT gezet. Voer de volgende
procedure uit om het contact UIT te
zetten:
1. Controleer of de parkeerrem is
geactiveerd.
2. Zet de selectiehendel in stand P.3. Controleer of IGNITION ON (contact
AAN) op het multi-informatiedisplay
wordt weergegeven en druk de
startknop kort en stevig in.
4. Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
op het multi-informatiedisplay uit is.
OPMERKING
Voorkomen van ontlading van de
12V-accu
Schakel het hybridesysteem niet uit als
de selectiehendel in een andere stand
dan P staat. Als het hybridesysteem
wordt uitgeschakeld met de
selectiehendel in een andere stand,
wordt het contact niet UIT gezet, maar
blijft het AAN. Als het contact AAN blijft,
kan de accu ontladen raken.
5.2.2 Hybridetransmissie
Selecteer de schakelstand op basis van
uw doel en de situatie.
Doel en functie van de schakelstanden
Schakelstand Doel of functie
PParkeren van de auto/
inschakelen van het hy-
bridesysteem
R Achteruit
N Neutraalstand
D Normale rijmodus
*1, 2
S Rijden in S-modus*3
*1Zet de selectiehendel onder normale
rijomstandigheden in stand D voor een zo
laag mogelijk brandstofverbruik en een zo
laag mogelijke geluidsproductie.
*2Alleen auto's met paddle
shift-schakelaars: door het selecteren
van schakelbereiken in stand D kan er
passend op de motor geremd worden.
(→Blz. 253)
*3Door in stand S een schakelbereik te
selecteren, kunt u de mate van
accelereren en afremmen op de motor
beïnvloeden.
5.2 Rijprocedures
250

Wanneer er wordt gereden met
ingeschakelde Dynamic Radar Cruise
Control met volledig snelheidsbereik of
cruise control (indien aanwezig)
Ook wanneer de volgende handelingen
worden uitgevoerd met als doel op de
motor af te remmen, wordt er niet op de
motor afgeremd omdat de Dynamic Radar
Cruise Control met volledig
snelheidsbereik of cruise control niet
wordt uitgeschakeld.
• Als er tijdens het rijden in stand D of
stand S wordt teruggeschakeld naar
5of4.(→Blz. 253, blz. 253)
• Als tijdens het rijden in stand D de
sportmodus wordt ingeschakeld.
(→Blz. 355)
Beperken plotseling wegrijden
(wegrijregeling)
→Blz. 238
WAARSCHUWING!
Tijdens het rijden op een glad wegdek
Schakel voorzichtig terug en vermijd
plotseling accelereren om te
voorkomen dat de auto in een slip raakt
of de aangedreven wielen doorslippen.
OPMERKING
Lading batterijpakket (tractiebatterij)
Als de selectiehendel in stand N staat,
wordt het batterijpakket (tractiebatterij)
niet opgeladen, ook al draait de motor.
Als de auto lang in stand N blijft staan,
ontlaadt het batterijpakket
(tractiebatterij) dus en start de auto
mogelijk niet.Bedienen van de selectiehendel
Houd, terwijl het contact AAN staat,
het rempedaal ingetrapt*en zet de
selectiehendel in een andere stand terwijl
u de ontgrendelknop van de
schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een andere
stand terwijl u de ontgrendelknop van de
schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een andere
stand, zoals u normaliter doet.
Breng de auto altijd eerst geheel tot
stilstand en houd het rempedaal
ingetrapt voordat u schakelt tussen stand
PenD.
*Om de selectiehendel vanuit stand P in
een andere stand te zetten, moet u het
rempedaal intrappen voordat u de
ontgrendelknop van de
schakelblokkering indrukt. Als de
ontgrendelknop van de
schakelblokkering eerst wordt ingedrukt,
wordt de schakelblokkering niet
gedeblokkeerd.
5.2 Rijprocedures
251
5
Rijden

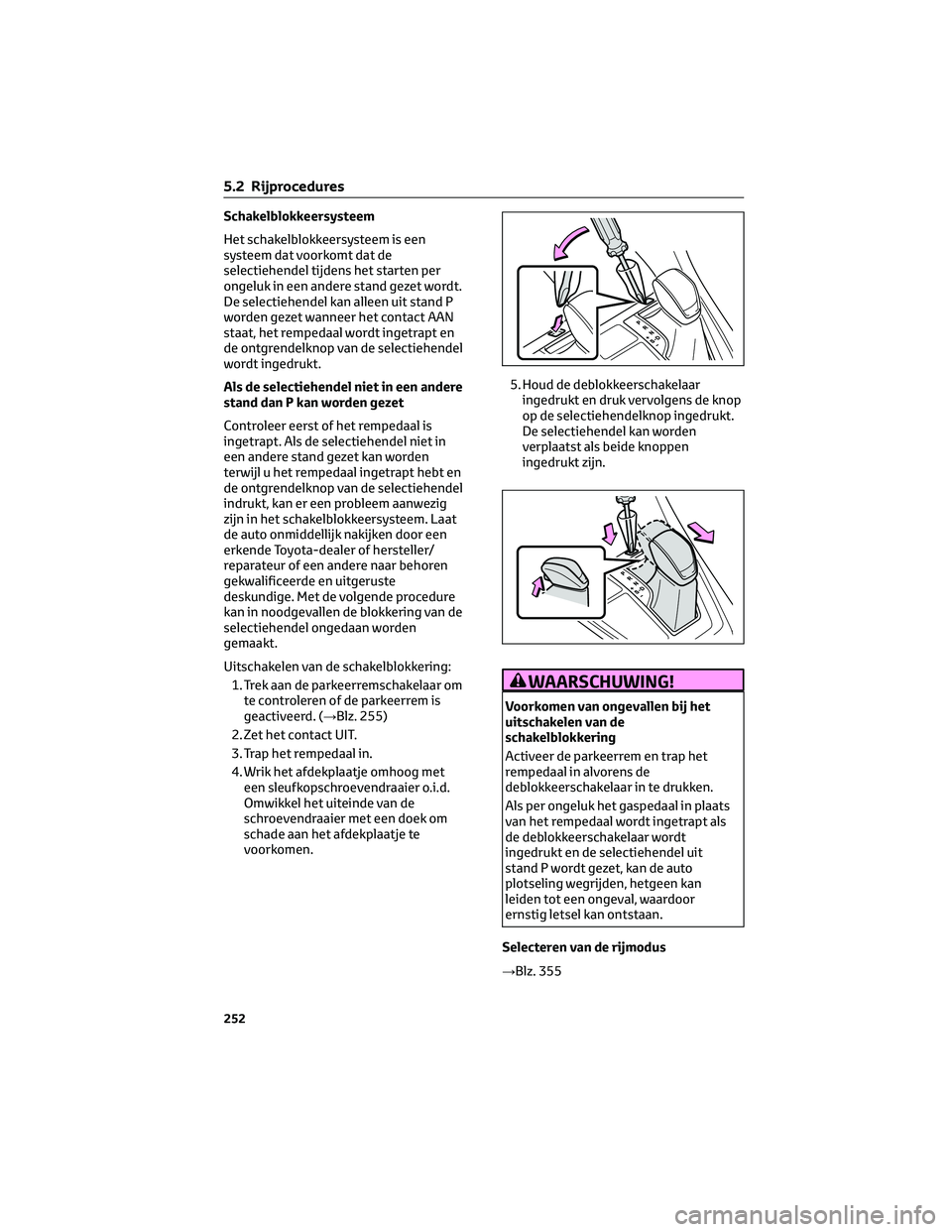

Schakelblokkeersysteem
Het schakelblokkeersysteem is een
systeem dat voorkomt dat de
selectiehendel tijdens het starten per
ongeluk in een andere stand gezet wordt.
De selectiehendel kan alleen uit stand P
worden gezet wanneer het contact AAN
staat, het rempedaal wordt ingetrapt en
de ontgrendelknop van de selectiehendel
wordt ingedrukt.
Als de selectiehendel niet in een andere
stand dan P kan worden gezet
Controleer eerst of het rempedaal is
ingetrapt. Als de selectiehendel niet in
een andere stand gezet kan worden
terwijl u het rempedaal ingetrapt hebt en
de ontgrendelknop van de selectiehendel
indrukt, kan er een probleem aanwezig
zijn in het schakelblokkeersysteem. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Met de volgende procedure
kan in noodgevallen de blokkering van de
selectiehendel ongedaan worden
gemaakt.
Uitschakelen van de schakelblokkering:
1. Trek aan de parkeerremschakelaar om
te controleren of de parkeerrem is
geactiveerd. (→Blz. 255)
2. Zet het contact UIT.
3. Trap het rempedaal in.
4. Wrik het afdekplaatje omhoog met
een sleufkopschroevendraaier o.i.d.
Omwikkel het uiteinde van de
schroevendraaier met een doek om
schade aan het afdekplaatje te
voorkomen.5. Houd de deblokkeerschakelaar
ingedrukt en druk vervolgens de knop
op de selectiehendelknop ingedrukt.
De selectiehendel kan worden
verplaatst als beide knoppen
ingedrukt zijn.
WAARSCHUWING!
Voorkomen van ongevallen bij het
uitschakelen van de
schakelblokkering
Activeer de parkeerrem en trap het
rempedaal in alvorens de
deblokkeerschakelaar in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als
de deblokkeerschakelaar wordt
ingedrukt en de selectiehendel uit
stand P wordt gezet, kan de auto
plotseling wegrijden, hetgeen kan
leiden tot een ongeval, waardoor
ernstig letsel kan ontstaan.
Selecteren van de rijmodus
→Blz. 355
5.2 Rijprocedures
252

Selecteren van het schakelbereik in
stand D (auto's met paddle
shift-schakelaars)
Bedien de paddle shift-schakelaar - om
een tijdelijk schakelbereik te selecteren.
Selecteer vervolgens het schakelbereik
met de paddle shift-schakelaars - en +.
Door veranderen van het schakelbereik is
beperking van de hoogste versnelling
mogelijk, waardoor opschakelen wordt
voorkomen en het gewenste niveau van
motorremwerking kan worden
geselecteerd.
1. Opschakelen
2. Terugschakelen
Het geselecteerde schakelbereik, D1 t/m
D6, wordt weergegeven op het
multi-informatiedisplay.
Schakelbereiken en hun functies
• U kunt kiezen uit 6 niveaus voor de
mate van accelereren en afremmen op
de motor.
• Bij een kleiner schakelbereik wordt er
sterker geaccelereerd en op de motor
afgeremd dan bij een groter
schakelbereik en ook neemt het
toerental toe.
Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het
rijgedrag niet in negatieve zin te
beïnvloeden, kan er onder bepaalde
omstandigheden beperkt worden
teruggeschakeld. In sommige
omstandigheden kan er helemaal nietworden teruggeschakeld, zelfs niet als
de paddle shift-schakelaar wordt
bediend. (Er klinkt tweemaal een
zoemer.)
Automatische blokkering van de
selectie van het schakelbereik in stand
D
De selectie van het schakelbereik in
stand D wordt geblokkeerd in de
volgende gevallen:
• Als de auto tot stilstand komt
• Als in een schakelprogramma het
gaspedaal gedurende langer dan een
bepaalde tijd wordt ingetrapt
• Als de selectiehendel in een andere
stand dan D wordt gezet
• Wanneer de paddle shift-schakelaar +
gedurende een bepaalde periode
wordt ingedrukt
Wijzigen van het schakelbereik in stand
S
Als de selectiehendel in stand S staat,
kunnen de selectiehendel of paddle
shift-schakelaars (indien aanwezig) als
volgt worden bediend:
5.2 Rijprocedures
253
5
Rijden

1. Opschakelen
2. Terugschakelen
Het geselecteerde schakelbereik,
S1 t/m S6, wordt weergegeven op het
multi-informatiedisplay.
Het standaard schakelbereik in stand S is
automatisch beperkt tot S4.
*
*
Stand S3 wordt ingeschakeld wanneer
de sportmodus is ingesteld. (→Blz. 355)
Stand S
• U kunt kiezen uit 6 niveaus voor de
mate van accelereren en afremmen op
de motor.
• Bij een kleiner schakelbereik wordt er
sterker geaccelereerd en op de motor
afgeremd dan bij een groter
schakelbereik en ook neemt het
toerental toe.
• Om te voorkomen dat de motor met
een te hoog toerental gaat draaien,
kan opschakelen automatisch
gebeuren wanneer het schakelbereik
3 of lager is.
• Als het schakelbereik 4 of lager is en
de selectiehendel naar + wordt
bewogen, wordt het schakelbereik 6.
Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het
rijgedrag niet in negatieve zin te
beïnvloeden, kan er onder bepaalde
omstandigheden beperkt worden
teruggeschakeld. In sommige
omstandigheden kan er helemaal niet
worden teruggeschakeld met de
selectiehendel of de paddle
shift-schakelaars (indien aanwezig). (Er
klinkt tweemaal een zoemer.)
Als het controlelampje S niet gaat
branden of als het controlelampje D
brandt nadat de selectiehendel in de
S-modus is gezet
Dit kan duiden op een storing in de
transmissie. Laat de auto onmiddellijk
nakijken door een erkende
Toyota-dealer of hersteller/reparateurof een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. (In deze situatie werkt de
transmissie alsof de selectiehendel in
stand D staat.)
5.2.3Richtingaanwijzerschakelaar
Bedieningsinstructies
1. Bocht naar rechts
2. Rijstrookwisseling naar rechts
(beweeg de hendel iets omhoog en
laat hem los)
De richtingaanwijzers aan de
rechterzijde zullen drie keer
knipperen.
3. Rijstrookwisseling naar links (beweeg
de hendel iets omlaag en laat hem los)
De richtingaanwijzers aan de
linkerzijde zullen drie keer knipperen.
4. Linksaf
De richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
5.2 Rijprocedures
254
