2022 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

AAccumulator
BWarmtewisselaar buitenzijde
Beslaan van de ruiten
• Wanneer de luchtvochtigheid in de
auto hoog is, zullen de ruiten
gemakkelijk beslaan. Als u de
aircoschakelaar inschakelt, wordt de
lucht die via de uitstroomopeningen
stroomt, ontvochtigd en wordt de
voorruit efficiënt ontwasemd.
• Als u de aircoschakelaar uitschakelt,
zullen de ruiten mogelijk sneller
beslaan.
• De ruiten zullen mogelijk beslaan als
de recirculatiemodus is ingeschakeld.
Bij gebruik van de “Mijn
ruimte-modus”
• Er wordt mogelijk niet zo goed
ontwasemd als beoogd, zelfs niet als
wordt ingedrukt. Wanneer de
ruiten vóór het rijden moeten worden
ontwasemd, stop dan met het laden
en druk vervolgens op
.
• Wanneer de buitentemperatuur laag
is, wordt er mogelijk onvoldoende
verwarmd als gevolg van de beperkte
werking van de airconditioning. Er kan
niet worden verwarmd bij een
temperatuur van -10°C of lager,
aangezien de benzinemotor niet kan
worden gestart wanneer “Mijn
ruimte-modus” is ingeschakeld.
Wanneer u wilt verwarmen, stop dan
met het laden en verwijder de
AC-laadkabel van de auto.Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van
de ruiten nog altijd stof wordt
aangezogen, zet dan de
luchttoevoerregeling in de
buitenluchtmodus en schakel de
aanjager in.
Buitenlucht-/recirculatiemodus
• Het wordt aangeraden om de
recirculatiemodus tijdelijk in te
schakelen om te voorkomen dat er
vuile lucht wordt aangevoerd en om
de auto te helpen koelen wanneer het
buiten warm is.
• Mogelijk wordt de buitenluchtmodus/
recirculatiemodus automatisch
ingeschakeld afhankelijk van de
ingestelde temperatuur of de
temperatuur in de auto.
Werking van de airconditioning in de
ECO-rijmodus
• In de ECO-rijmodus wordt de
airconditioning als volgt bediend voor
een laag brandstofverbruik:
– Het motortoerental en de werking
van de compressor worden geregeld
om de verwarm-/koelcapaciteit te
beperken
– Wanneer de automatische modus is
gekozen, wordt de aanjagersnelheid
beperkt
• Doe het volgende om de prestaties
van de airconditioning te verbeteren:
– Schakel de ECO-rijmodus uit
(→blz. 355)
– Schakel de persoonlijke
voorkeursinstellingen van de
aanjager uit (→blz. 374)
Wanneer de buitentemperatuur tot
bijna 0°C daalt
De ontvochtigingsfunctie werkt mogelijk
niet, zelfs niet wanneer de
aircoschakelaar wordt ingedrukt.
6.1 Gebruik van de airconditioning en de achterruitverwarming
375
6
Voorzieningen in het interieur

Geuren ventilatie en airconditioning
• Zet de airconditioning in de
buitenluchtmodus om frisse lucht
binnen te laten.
• Tijdens het gebruik kunnen
verschillende geuren van binnen en
buiten de auto in het
airconditioningsysteem
terechtkomen. Dit kan tot gevolg
hebben dat de lucht die uit de
uitstroomopeningen komt niet lekker
ruikt.
• Het voorkomen van mogelijke geuren:
– We raden u aan het
airconditioningsysteem in de
buitenluchtmodus te zetten voordat
u de motor uitschakelt.
– Mogelijk wordt het inschakelen van
de aanjager direct nadat de
airconditioning in de automatische
modus wordt ingeschakeld even
vertraagd.
• Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in
voor een betere luchtcirculatie in de
auto, wat helpt om geuren bij het
starten van de auto te verminderen.
Interieurfilter
→Blz. 436
Geluiden afkomstig van de
automatische airconditioning
Ongeveer 90 seconden nadat het
contact UIT is gezet hoort u mogelijk
geluiden afkomstig van de
airconditioning. Dit is het geluid van het
initialiseren van de airconditioning; dit
duidt niet op een storing.
Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de
toets AUTO van de airconditioning)
kunnen worden gewijzigd. (Systemen
met mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 529)WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van de “Mijn
ruimte-modus”
Laat nooit kinderen, hulpbehoevenden
of dieren in de auto achter. Het systeem
wordt mogelijk automatisch
uitgeschakeld, zodat de temperatuur in
de auto kan stijgen of dalen, wat kan
resulteren in een zonnesteek,
uitdroging of onderkoeling. Het niet in
acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de
voorruitontwaseming niet in
combinatie met koele lucht bij zeer
vochtig weer. Het verschil tussen de
buitentemperatuur en de temperatuur
van de voorruit zorgt ervoor dat de
buitenkant van de voorruit beslaat,
waardoor het zicht wordt belemmerd.
Als de buitenspiegelverwarming
ingeschakeld is
Raak het spiegeloppervlak van de
buitenspiegels niet aan wanneer de
buitenspiegelverwarming is
ingeschakeld.
OPMERKING
Voorkomen van ontlading van de
12V-accu
Laat, als het hybridesysteem is
uitgeschakeld, de airconditioning niet
langer ingeschakeld dan noodzakelijk is.
Gebruik van de automatische modus
1. Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt
ingeschakeld. De uitstroomopeningen
waaruit de lucht komt en de
aanjagersnelheid worden
automatisch geregeld op basis van de
gekozen temperatuur en de
luchtvochtigheid.
6.1 Gebruik van de airconditioning en de achterruitverwarming
376

2. Wijzig de ingestelde temperatuur.
3. Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling van de aanjagersnelheid
of de luchtcirculatiemodi worden
bediend, dooft het controlelampje van de
automatische modus. De automatische
modus blijft echter ingeschakeld voor de
andere functies dan die worden bediend.
Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Daarom kan direct na het indrukken van
de schakelaar AUTO de aanjager even
worden uitgeschakeld tot er voldoende
warme of koude lucht voorhanden is.
Functie voor signalering condens op
voorruit
Wanneer de automatische modus is
ingeschakeld, signaleert de
luchtvochtigheidssensor condens op de
voorruit en regelt hij de airconditioning
om te voorkomen dat de ruiten beslaan.
Voorruitverwarming (indien
aanwezig)/voorruitontwaseming
(indien aanwezig)
Dit systeem wordt gebruikt om
ijsvorming op de voorruit en de
ruitenwissers te voorkomen.
Gebruik deze toets om het systeem in en
uit te schakelen.
Het controlelampje gaat branden als het
systeem is ingeschakeld.
Auto's met voorruitverwarming: De
voorruitverwarming wordt na een tijdje
automatisch uitgeschakeld.
Auto's met ontwaseming verwarmde
voorruit:
• De ontwaseming van de verwarmde
voorruit wordt na 4 minuten
automatisch uitgeschakeld.• De ontwaseming van de verwarmde
voorruit werkt niet als de
buitentemperatuur 5°C of hoger is.
ASchakelaar voorruitverwarming
BToets voorruitontwaseming
WAARSCHUWING!
Voorkomen van brandwonden
• Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en
de gedeeltes bij de voorstijlen niet
aan wanneer de voorruitverwarming
is ingeschakeld.
• Auto's met voorruitontwaseming:
Raak de voorruit (met name het
onderste deel) niet aan, omdat het
oppervlak heet kan worden wanneer
de voorruitontwaseming is
ingeschakeld.
Geconcentreerde luchtcirculatiemodus
voorstoel (S-FLOW-modus)
Deze functie regelt automatisch de
luchtcirculatie van de airconditioning,
zodat prioriteit wordt gegeven aan de
voorstoelen. Wanneer de
voorpassagiersstoel niet bezet is, stroomt
er mogelijk alleen lucht naar de
bestuurdersstoel. Onnodig gebruik van
de airconditioning wordt onderdrukt, wat
zorgt voor een lager brandstofverbruik.
6.1 Gebruik van de airconditioning en de achterruitverwarming
377
6
Voorzieningen in het interieur

De geconcentreerde
luchtcirculatiemodus voor de voorstoel
werkt in de volgende situaties:
• Er worden geen passagiers
gesignaleerd op de achterstoelen
• De voorruitverwarming is niet in
werking
Wanneer de modus in werking is,
brandt
.
Geconcentreerde luchtcirculatiemodus
voorstoel handmatig in-/uitschakelen
Wanneer de geconcentreerde
luchtcirculatiemodus voor de voorstoel is
ingeschakeld, kan met de schakelaar
worden ingesteld of de lucht alleen naar
de voorstoelen moet stromen of naar alle
stoelen. Wanneer de modus handmatig
wordt bediend, stopt de automatische
regeling van de luchtcirculatie.
Druk op de
op het bedieningspaneel
van de airco om de luchtcirculatie in te
stellen.
• Indicator brandt: luchtstroom alleen
naar de voorstoelen
• Indicator is uit: luchtstroom naar alle
stoelen.
Werking van de automatische
luchtcirculatie
• Voor het behoud van een comfortabel
interieur kan de luchtstroom, direct
nadat het hybridesysteem is gestart
en op andere momenten, afhankelijk
van de buitentemperatuur, naar
stoelen zonder passagiers worden
geleid.
• Als, nadat het hybridesysteem is
gestart, passagiers in de auto van
plaats veranderen of in of uit de auto
stappen, kan het systeem de
aanwezigheid van passagiers niet
goed bepalen en werkt de
automatische regeling van de
luchtcirculatie niet.Handmatige regeling van de
luchtcirculatie
Zelfs wanneer de functie handmatig
wordt ingesteld om de luchtstroom
alleen naar de voorstoelen te leiden,
wordt mogelijk automatisch lucht naar
alle stoelen geleid wanneer een
achterstoel bezet is.
Terugkeren naar automatische
luchtcirculatie
1. Zet, wanneer de indicator uit is, het
contact UIT.
2. Wacht ten minste 60 minuten en zet
het contact AAN.
Overzicht en bediening
uitstroomopeningen
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselecteerde
luchtcirculatiemodus.
Afstellen van de richting van de
luchtstroom en openen/sluiten van de
uitstroomopeningen
Voor
6.1 Gebruik van de airconditioning en de achterruitverwarming
378

1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
3. De uitstroomopening sluiten
Achter
1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
3. De uitstroomopening sluiten
WAARSCHUWING!
Voorkomen dat de werking van de
voorruitontwaseming wordt
gehinderd
Plaats geen voorwerpen op het
dashboard die de uitstroomopeningen
kunnen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
OPMERKING
Luchtvochtigheidssensor
De voorruit is voorzien van een sensor
die de luchtvochtigheid in de auto, de
temperatuur van de voorruit, enz. meet,
om vast te stellen of de ruit is beslagen.
Volg onderstaande punten op om te
voorkomen dat de sensor beschadigd
raakt.
• Neem de sensor niet uit elkaar
• Spuit geen ruitenreiniger op de sensor
en stel hem niet bloot aan sterke
schokken
• Bevestig niets op of aan de sensor

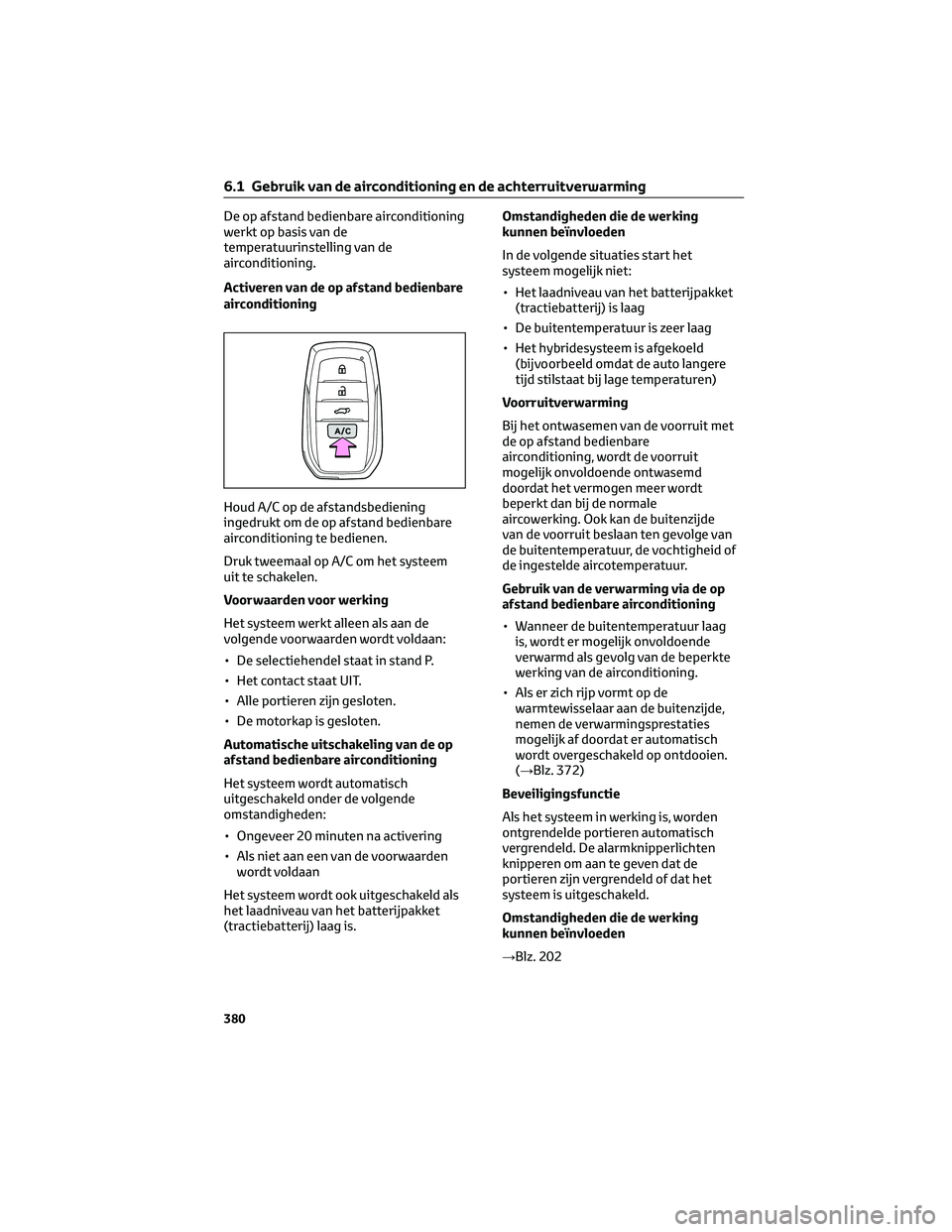

6.1.2 Op afstand bedienbare
airconditioning
De op afstand bedienbare airconditioning
gebruikt de in het batterijpakket
(tractiebatterij) opgeslagen energie en
maakt bediening van de airconditioning
via de afstandsbediening mogelijk.
Als de op afstand bedienbare
airconditioning wordt gebruikt terwijl de
AC-laadkabel is aangesloten op de auto,
kan elektriciteit van een externe
voedingsbron worden gebruikt om de
afname van de lading in het
batterijpakket (tractiebatterij) tot een
minimum te beperken.
Het laden wordt automatisch uitgevoerd
nadat de op afstand bedienbare
airconditioning is uitgeschakeld.
Voor het verlaten van de auto
Controleer de temperatuurinstelling van
de airconditioning. (→Blz. 372)
6.1 Gebruik van de airconditioning en de achterruitverwarming
379
6
Voorzieningen in het interieur

De op afstand bedienbare airconditioning
werkt op basis van de
temperatuurinstelling van de
airconditioning.
Activeren van de op afstand bedienbare
airconditioning
Houd A/C op de afstandsbediening
ingedrukt om de op afstand bedienbare
airconditioning te bedienen.
Druk tweemaal op A/C om het systeem
uit te schakelen.
Voorwaarden voor werking
Het systeem werkt alleen als aan de
volgende voorwaarden wordt voldaan:
• De selectiehendel staat in stand P.
• Het contact staat UIT.
• Alle portieren zijn gesloten.
• De motorkap is gesloten.
Automatische uitschakeling van de op
afstand bedienbare airconditioning
Het systeem wordt automatisch
uitgeschakeld onder de volgende
omstandigheden:
• Ongeveer 20 minuten na activering
• Als niet aan een van de voorwaarden
wordt voldaan
Het systeem wordt ook uitgeschakeld als
het laadniveau van het batterijpakket
(tractiebatterij) laag is.Omstandigheden die de werking
kunnen beïnvloeden
In de volgende situaties start het
systeem mogelijk niet:
• Het laadniveau van het batterijpakket
(tractiebatterij) is laag
• De buitentemperatuur is zeer laag
• Het hybridesysteem is afgekoeld
(bijvoorbeeld omdat de auto langere
tijd stilstaat bij lage temperaturen)
Voorruitverwarming
Bij het ontwasemen van de voorruit met
de op afstand bedienbare
airconditioning, wordt de voorruit
mogelijk onvoldoende ontwasemd
doordat het vermogen meer wordt
beperkt dan bij de normale
aircowerking. Ook kan de buitenzijde
van de voorruit beslaan ten gevolge van
de buitentemperatuur, de vochtigheid of
de ingestelde aircotemperatuur.
Gebruik van de verwarming via de op
afstand bedienbare airconditioning
• Wanneer de buitentemperatuur laag
is, wordt er mogelijk onvoldoende
verwarmd als gevolg van de beperkte
werking van de airconditioning.
• Als er zich rijp vormt op de
warmtewisselaar aan de buitenzijde,
nemen de verwarmingsprestaties
mogelijk af doordat er automatisch
wordt overgeschakeld op ontdooien.
(→Blz. 372)
Beveiligingsfunctie
Als het systeem in werking is, worden
ontgrendelde portieren automatisch
vergrendeld. De alarmknipperlichten
knipperen om aan te geven dat de
portieren zijn vergrendeld of dat het
systeem is uitgeschakeld.
Omstandigheden die de werking
kunnen beïnvloeden
→Blz. 202
6.1 Gebruik van de airconditioning en de achterruitverwarming
380

Terwijl de op afstand bedienbare
airconditioning is ingeschakeld
• Afhankelijk van de bedrijfsconditie
van de op afstand bedienbare
airconditioning draait de
aircocompressor of koelventilator
mogelijk en kan er geluid hoorbaar
zijn. Dit duidt echter niet op een
storing.
• Terwijl de op afstand bedienbare
airconditioning in werking is, werken
bedieningstoetsen van de
airconditioning, enz. niet.
Leegraken batterij elektronische
sleutel
→Blz. 178
Als de batterij van de elektronische
sleutel geheel ontladen is
→Blz. 446
Persoonlijke voorkeursinstellingen
De instelling (bijv. bediening via A/C op
de afstandsbediening) kan worden
gewijzigd. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 519)
WAARSCHUWING!
Voorzorgsmaatregelen voor de op
afstand bedienbare airconditioning
• Gebruik het systeem niet als er
personen in de auto zitten. Zelfs als
het systeem in werking is, kan de
temperatuur in de auto hoog
oplopen of ver dalen als gevolg van
de werking van bepaalde functies,
zoals de automatische uitschakeling.
In de auto achtergelaten kinderen en
dieren kunnen worden bevangen
door de hitte of uitgedroogd of
onderkoeld raken met dodelijk of
ernstig letsel tot gevolg.
WAARSCHUWING!(Vervolgd)
• Afhankelijk van de omgeving kunnen
de signalen van de toets op de
afstandsbediening verder reiken dan
verwacht. Let daarom goed op de
omgeving van de auto en druk alleen
op de toets als dit nodig is.
• Druk nooit op A/C op de
afstandsbediening als de motorkap
openstaat. De airconditioning kan
onbedoeld in werking treden,
waardoor voorwerpen in de
elektrische koelventilator kunnen
worden gezogen.
OPMERKING
Voorkomen dat het batterijpakket
(tractiebatterij) ontladen raakt
Gebruik A/C op de afstandsbediening
alleen indien nodig.
6.1.3 Stuurwielverwarming*/
stoelverwarming voor*/
stoelverwarming en
-ventilatoren voor
*/
stoelverwarming achter
*Indien aanwezig
• Stuurwielverwarming
Verwarmt het stuurwiel
• Stoelverwarming voor
Verwarmt de bekleding van de
voorstoel
• Stoelventilatoren voor
Zorgen voor een goede ventilatie door
lucht door de bekleding van de
voorstoel te blazen
• Stoelverwarming achter
Verwarmt de bekleding van de
achterstoel
6.1 Gebruik van de airconditioning en de achterruitverwarming
381
6
Voorzieningen in het interieur

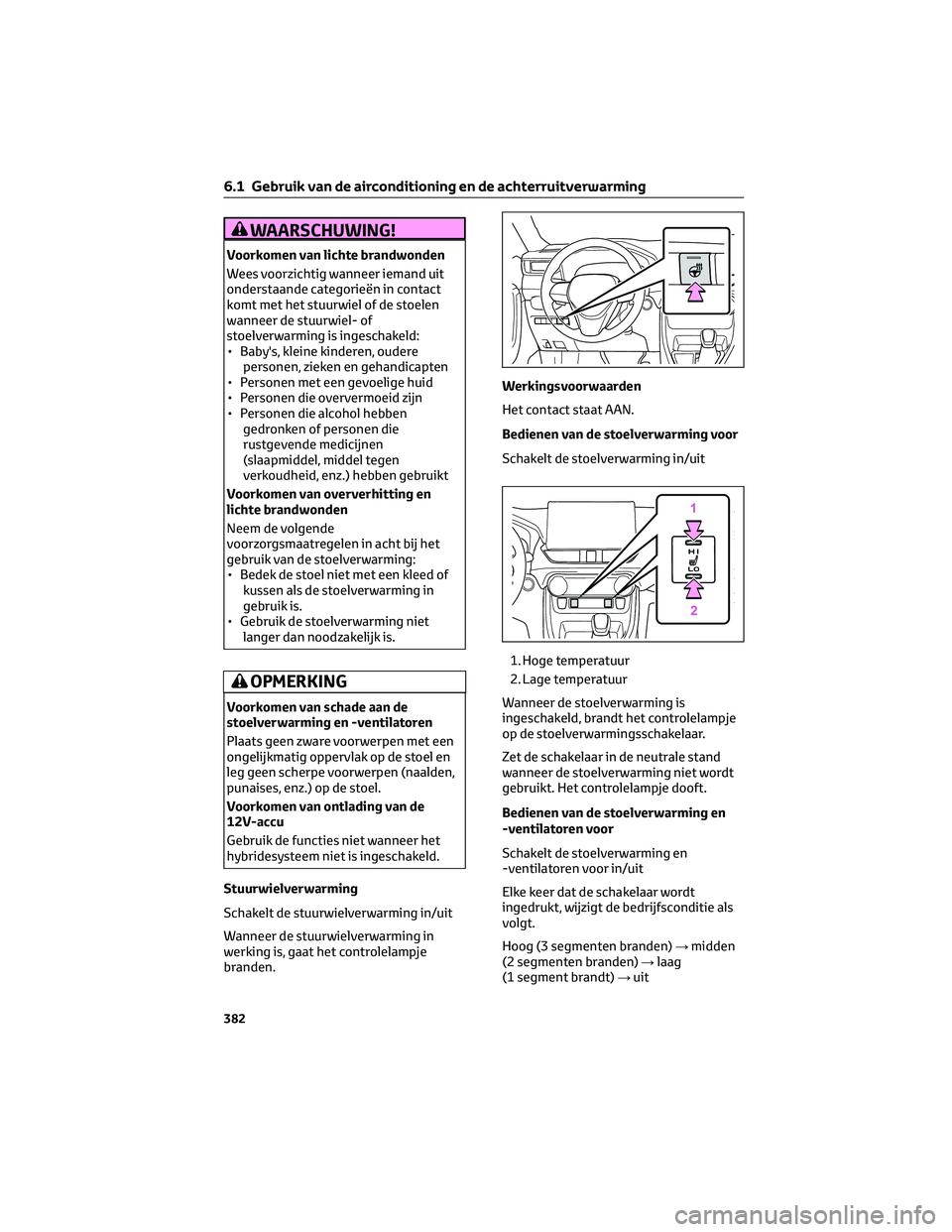

WAARSCHUWING!
Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact
komt met het stuurwiel of de stoelen
wanneer de stuurwiel- of
stoelverwarming is ingeschakeld:
• Baby's, kleine kinderen, oudere
personen, zieken en gehandicapten
• Personen met een gevoelige huid
• Personen die oververmoeid zijn
• Personen die alcohol hebben
gedronken of personen die
rustgevende medicijnen
(slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
Voorkomen van oververhitting en
lichte brandwonden
Neem de volgende
voorzorgsmaatregelen in acht bij het
gebruik van de stoelverwarming:
• Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
• Gebruik de stoelverwarming niet
langer dan noodzakelijk is.
OPMERKING
Voorkomen van schade aan de
stoelverwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en
leg geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
Voorkomen van ontlading van de
12V-accu
Gebruik de functies niet wanneer het
hybridesysteem niet is ingeschakeld.
Stuurwielverwarming
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming in
werking is, gaat het controlelampje
branden.Werkingsvoorwaarden
Het contact staat AAN.
Bedienen van de stoelverwarming voor
Schakelt de stoelverwarming in/uit
1. Hoge temperatuur
2. Lage temperatuur
Wanneer de stoelverwarming is
ingeschakeld, brandt het controlelampje
op de stoelverwarmingsschakelaar.
Zet de schakelaar in de neutrale stand
wanneer de stoelverwarming niet wordt
gebruikt. Het controlelampje dooft.
Bedienen van de stoelverwarming en
-ventilatoren voor
Schakelt de stoelverwarming en
-ventilatoren voor in/uit
Elke keer dat de schakelaar wordt
ingedrukt, wijzigt de bedrijfsconditie als
volgt.
Hoog (3 segmenten branden)→midden
(2 segmenten branden)→laag
(1 segment brandt)→uit
6.1 Gebruik van de airconditioning en de achterruitverwarming
382
