ASpeciale hulpstartaansluiting (uw
auto)
BPluspool (+) accu (tweede auto)
CMinpool (-) accu (tweede auto)
DStevig, niet-bewegend,
niet-gelakt metalen punt, ver weg van
de hulpstartaansluiting en
bewegende delen, zoals aangegeven
in de afbeelding.
5. Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde
toerental draaien om de 12V-accu van
uw auto op te laden.
6. Open en sluit een van de portieren
terwijl het contact UIT staat.
7. Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN te
zetten.
8. Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
9. Verwijder de startkabels als het
hybridesysteem gestart is in exact de
omgekeerde volgorde van aansluiten.10. Sluit het deksel van de speciale
hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer in
de oorspronkelijke positie.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Starten van het hybridesysteem
wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden
gestart door de auto aan te duwen.
Voorkomen van ontlading van de
12V-accu
• Zet de koplampen en het
audiosysteem uit als het
hybridesysteem is uitgeschakeld.
• Schakel niet-noodzakelijke
elektrische verbruikers uit als er
gedurende langere tijd met lage
snelheden gereden wordt,
bijvoorbeeld in een file.
8.2 Stappen die genomen moeten worden in noodgevallen
503
8
Bij problemen

Als de 12V-accu verwijderd of
ontladen is
• De in de ECU opgeslagen informatie
wordt gewist. Laat wanneer de
12V-accu volledig is ontladen de auto
nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Sommige systemen moeten mogelijk
worden geïnitialiseerd. (→Blz. 531)
Bij het losnemen van de
12V-accuklemmen
Wanneer de 12V-accuklemmen worden
losgenomen, wordt de in de ECU
opgeslagen informatie gewist. Neem
voordat u de 12V-accuklemmen
losneemt contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan
ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door
natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de
auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt
automatisch op wanneer het
hybridesysteem in werking is.)
Bij het bijladen of vervangen van de
12V-accu
• Wanneer de 12V-accu is ontladen, is
het in sommige gevallen niet mogelijk
om de portieren te ontgrendelen met
het Smart entry-systeem met
startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te
vergrendelen of te ontgrendelen.
• Mogelijk start het hybridesysteem
niet bij de eerste poging nadat de12V-accu is teruggeplaatst. Start in
dat geval het hybridesysteem op
dezelfde manier als wanneer de
elektronische sleutel niet goed werkt
(→blz. 501). Dit duidt niet op een
storing, aangezien het
hybridesysteem bij de tweede poging
normaal zal starten.
• De stand van het contact wordt door
de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten,
keert het systeem terug naar de stand
die was geselecteerd voordat de
12V-accu ontladen was. Zorg dat het
contact UIT staat voordat de
12V-accu wordt losgenomen. Wees
extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
Vervangen van de 12V-accu
• Gebruik een 12V-accu die voldoet aan
de Europese wetgeving.
• Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN2), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (55 Ah) of meer, en een
gelijkwaardige startkracht (CCA)
(345 A) of meer.
– Als het formaat verschilt, kan de
12V-accu niet goed worden
bevestigd.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Gebruik een geventileerde
cadmiumaccu
• Gebruik een 12V-accu met een
handgreep. Als u een 12V-accu zonder
handgreep gebruikt, zal het
verwijderen moeilijker gaan.
• Bij het verwijderen van de 12V-accu:
→blz. 422
• Bevestig, na vervanging, de volgende
onderdelen stevig aan de
uitlaatopening van de 12V-accu.
8.2 Stappen die genomen moeten worden in noodgevallen
504

– Gebruik de uitlaatslang die vóór
vervanging aan de 12V-accu was
bevestigd en controleer of deze
goed op de opening van de auto is
bevestigd.
– Gebruik de plug van de
uitlaatopening die bij de nieuwe
12V-accu hoort of die van de
vervangen 12V-accu. (Afhankelijk
van de nieuwe 12V-accu is de
uitlaatopening mogelijk afgesloten.)
Neem voor meer informatie contact
op met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
AUitlaatopening
BUitlaatslang
COpening in de auto
• De aansluitingen kunnen aan massa
worden gelegd wanneer de minpool
van de 12V-accu is losgenomen, zoals
aangegeven in de afbeelding.
WAARSCHUWING!
Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-).
Als de pluspool (+) bij het verwijderen
in contact komt met metalen
onderdelen in de buurt, kunnen er
vonken ontstaan waardoor brand kan
ontstaan. Ook kunt u een elektrische
schok krijgen en ernstig letsel oplopen.
Voorkomen van brand en explosie van
de 12V-accu
Neem de volgende
voorzorgsmaatregelen in acht om te
voorkomen dat het licht ontvlambare
gas dat uit de 12V-accu kan komen, per
ongeluk tot ontbranding komt:
• Zorg ervoor dat de startkabel
aangesloten wordt op de juiste
accupool en niet per ongeluk in
aanraking komt met een ander
onderdeel dan de bedoelde accupool.
• Zorg ervoor dat de op de “+”-pool
aangesloten startkabel niet in
contact komt met andere onderdelen
of metalen oppervlakken, zoals
metalen steunen en ongelakt metaal.
• Laat de “+” en “-” klemmen van de
startkabels niet in contact komen
met elkaar.
• Rook niet en gebruik geen lucifers,
aanstekers en open vuur in de buurt
van de 12V-accu.
Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en
corrosieve elektrolyt en de onderdelen
van de accu bevatten lood en
loodhoudende samenstellingen. Neem
bij het omgaan met de 12V-accu de
volgende voorzorgsmaatregelen in
acht:
• Draag bij het werken met de
12V-accu altijd een veiligheidsbril en
zorg ervoor dat de accuvloeistof niet
in contact komt met de huid, kleding
of de carrosserie van de auto.
• Leun niet over de 12V-accu heen.
8.2 Stappen die genomen moeten worden in noodgevallen
505
8
Bij problemen

WAARSCHUWING!(Vervolgd)
• Was accuvloeistof, die op de huid of
in de ogen terecht is gekomen, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de
accuvloeistof op terechtgekomen is
met een natte spons of doek totdat
er medische hulp kan worden
verkregen.
• Was altijd uw handen nadat u de
accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt
aangeraakt.
• Houd kinderen uit de buurt van de
12V-accu.
Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Als de 12V-accu verouderd
raakt en nog wordt gebruikt, kan een
onwelriekend gas worden uitgestoten.
Dit kan schadelijk zijn voor de
gezondheid van de passagiers.
Vervangen van de 12V-accu
• Neem voor meer informatie over het
vervangen van de 12V-accu contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Bevestig, na vervanging, de
uitlaatslang en de plug van de
uitlaatopening stevig in de
uitlaatopening van de vervangende
12V-accu. Wanneer deze niet goed
worden geplaatst, kunnen gassen
(waterstof ) in het interieur van de
auto terechtkomen en kan het gas
ontbranden en ontploffen.
WAARSCHUWING!(Vervolgd)
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilator, enz.
Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
8.2.12 Als uw auto oververhit
raakt
Het volgende kan erop duiden dat de auto
oververhit raakt.
• Het waarschuwingslampje voor een
hoge koelvloeistoftemperatuur
(→blz. 147) gaat branden of
knipperen of het hybridesysteem
levert merkbaar minder vermogen.
(De auto accelereert bijvoorbeeld niet
als het gaspedaal wordt ingetrapt.)
• Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) of
Hybrid System Overheated Output
Power Reduced (Hybridesysteem
oververhit. Gereduceerd
8.2 Stappen die genomen moeten worden in noodgevallen
506

uitgangsvermogen) wordt
weergegeven op het
multi-informatiedisplay.
• Er komt stoom onder de motorkap uit.
Correctieprocedures
Als het waarschuwingslampje hoge
koelvloeistoftemperatuur gaat branden
of knipperen of als “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual” (Temperatuur koelvloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning en vervolgens het
hybridesysteem uit.
2. Als er stoom te zien is: Open, nadat de
stoom is verdwenen, voorzichtig de
motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3. Controleer nadat het hybridesysteem
voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op
sporen van lekkage.
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer ofhersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.

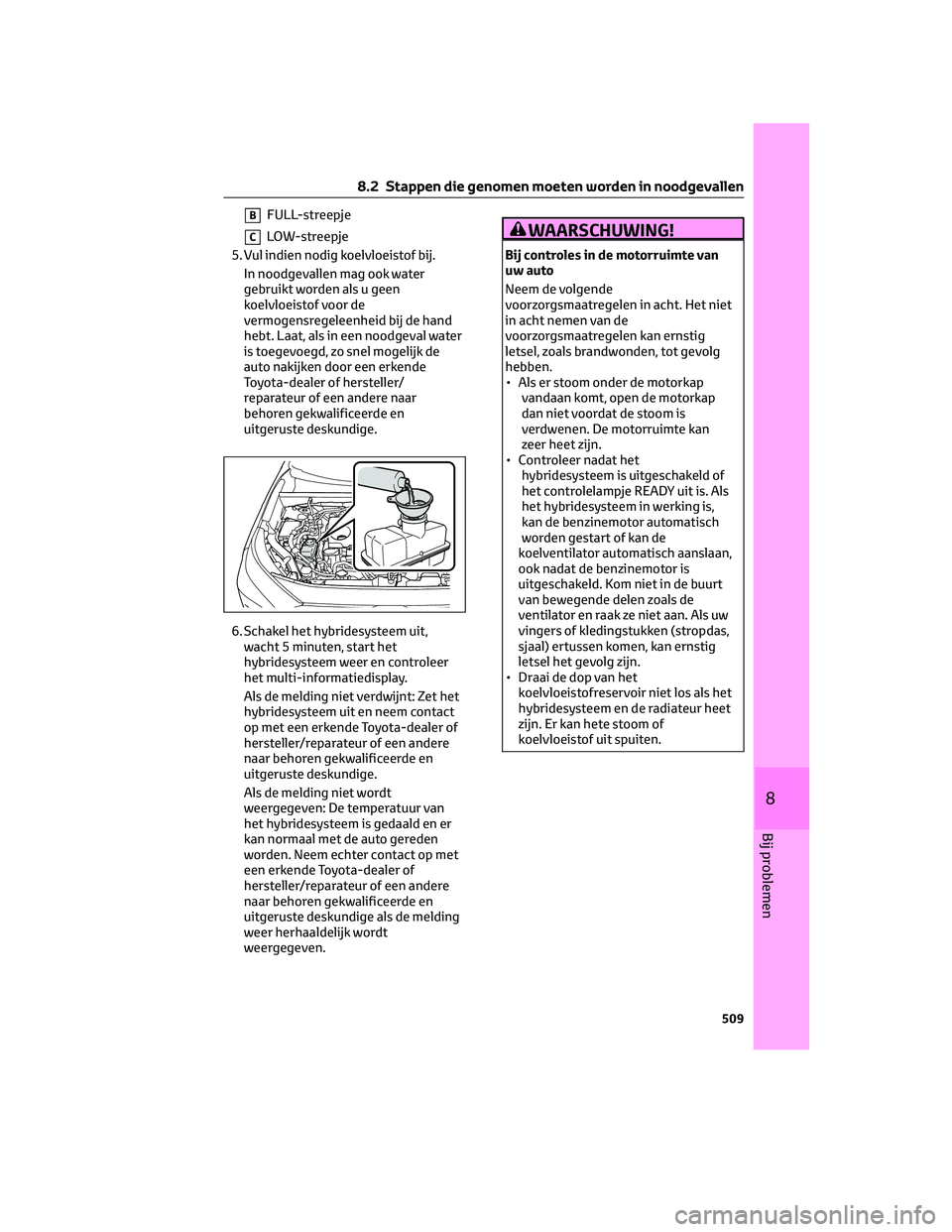

4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL en
LOW van het reservoir bevindt.
AReservoir
BFULL-streepje
CLOW-streepje
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof bij de hand hebt. Laat,
als in een noodgeval water is
toegevoegd, zo snel mogelijk de auto
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
6. Schakel het hybridesysteem en de
airconditioning in en controleer of de
koelventilator van de radiateur draait
en of er geen koelvloeistof lekt uit de
radiateur of de slangen.
8.2 Stappen die genomen moeten worden in noodgevallen
507
8
Bij problemen

De koelventilator gaat draaien als de
airconditioning wordt ingeschakeld
direct na een koude start. Controleer
of de ventilator draait door ernaar te
luisteren en te voelen of er
luchtstroom is. Als dit moeilijk te
controleren is, stel dan de
temperatuurtoets in op LO en zet de
schakelaar A/C aan en uit. Schakel
vervolgens de airconditioning nog
een aantal keer in en uit. (De
ventilator werkt mogelijk niet bij
temperaturen beneden het
vriespunt.)
7. Als de koelventilator niet draait: Zet
het hybridesysteem onmiddellijk uit
en neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Als de koelventilator draait: Laat de
auto nakijken door de dichtstbijzijnde
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
8. Controleer of “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual (Temperatuur koelvloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)”
wordt weergegeven op het
multi-informatiedisplay.
Als de melding niet verdwijnt: Zet het
hybridesysteem uit en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt
weergegeven: Laat de auto nakijken
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.Als “Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen” wordt
weergegeven op het multi-
informatiedisplay
1. Breng de auto op een veilige plaats tot
stilstand.
2. Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3. Controleer nadat het hybridesysteem
is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL en
LOW van het reservoir bevindt.
AReservoir
8.2 Stappen die genomen moeten worden in noodgevallen
508

BFULL-streepje
CLOW-streepje
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof voor de
vermogensregeleenheid bij de hand
hebt. Laat, als in een noodgeval water
is toegevoegd, zo snel mogelijk de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
6. Schakel het hybridesysteem uit,
wacht 5 minuten, start het
hybridesysteem weer en controleer
het multi-informatiedisplay.
Als de melding niet verdwijnt: Zet het
hybridesysteem uit en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt
weergegeven: De temperatuur van
het hybridesysteem is gedaald en er
kan normaal met de auto gereden
worden. Neem echter contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de melding
weer herhaaldelijk wordt
weergegeven.WAARSCHUWING!
Bij controles in de motorruimte van
uw auto
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel, zoals brandwonden, tot gevolg
hebben.
• Als er stoom onder de motorkap
vandaan komt, open de motorkap
dan niet voordat de stoom is
verdwenen. De motorruimte kan
zeer heet zijn.
• Controleer nadat het
hybridesysteem is uitgeschakeld of
het controlelampje READY uit is. Als
het hybridesysteem in werking is,
kan de benzinemotor automatisch
worden gestart of kan de
koelventilator automatisch aanslaan,
ook nadat de benzinemotor is
uitgeschakeld. Kom niet in de buurt
van bewegende delen zoals de
ventilator en raak ze niet aan. Als uw
vingers of kledingstukken (stropdas,
sjaal) ertussen komen, kan ernstig
letsel het gevolg zijn.
• Draai de dop van het
koelvloeistofreservoir niet los als het
hybridesysteem en de radiateur heet
zijn. Er kan hete stoom of
koelvloeistof uit spuiten.
8.2 Stappen die genomen moeten worden in noodgevallen
509
8
Bij problemen

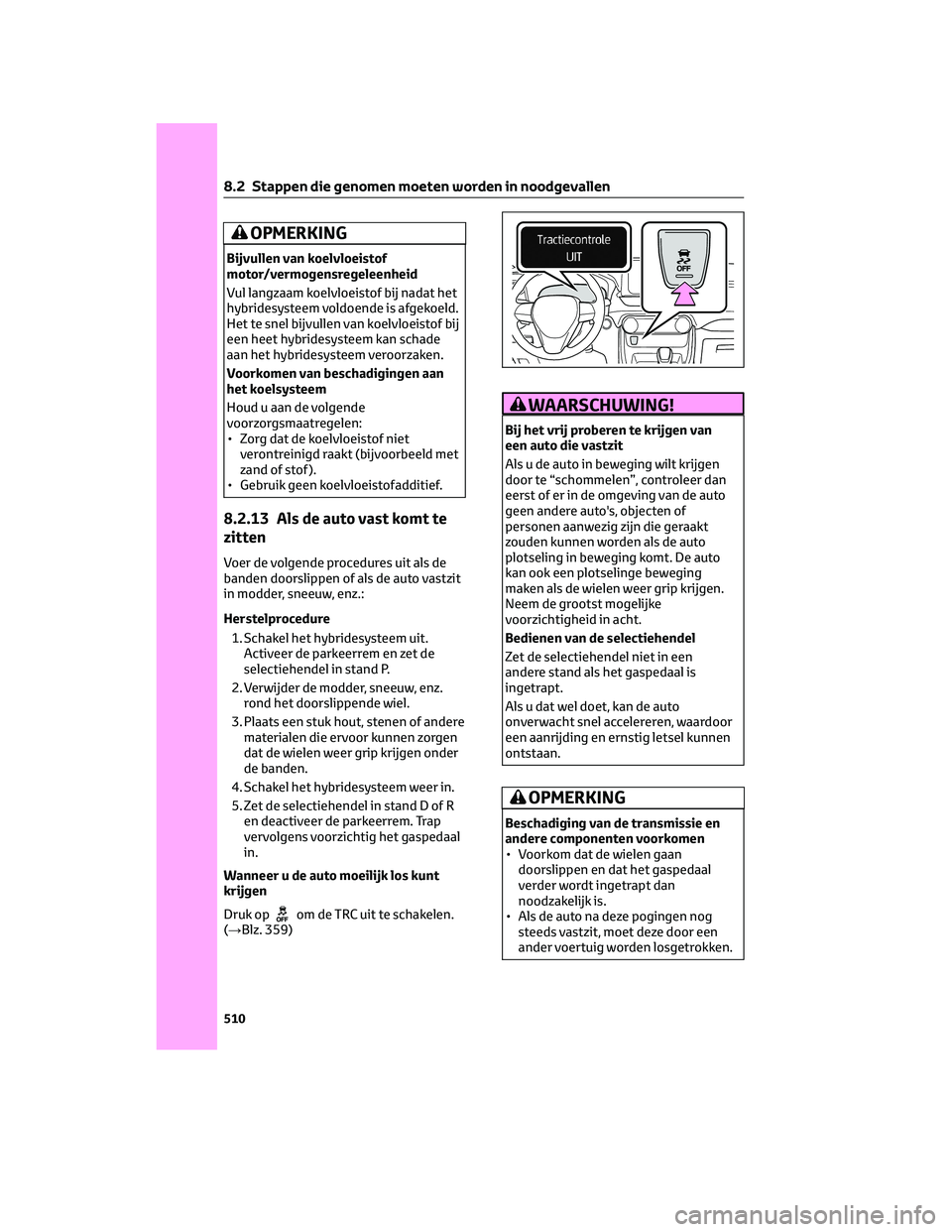

OPMERKING
Bijvullen van koelvloeistof
motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het
hybridesysteem voldoende is afgekoeld.
Het te snel bijvullen van koelvloeistof bij
een heet hybridesysteem kan schade
aan het hybridesysteem veroorzaken.
Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg dat de koelvloeistof niet
verontreinigd raakt (bijvoorbeeld met
zand of stof ).
• Gebruik geen koelvloeistofadditief.
8.2.13 Als de auto vast komt te
zitten
Voer de volgende procedures uit als de
banden doorslippen of als de auto vastzit
in modder, sneeuw, enz.:
Herstelprocedure
1. Schakel het hybridesysteem uit.
Activeer de parkeerrem en zet de
selectiehendel in stand P.
2. Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3. Plaats een stuk hout, stenen of andere
materialen die ervoor kunnen zorgen
dat de wielen weer grip krijgen onder
de banden.
4. Schakel het hybridesysteem weer in.
5. Zet de selectiehendel in stand D of R
en deactiveer de parkeerrem. Trap
vervolgens voorzichtig het gaspedaal
in.
Wanneer u de auto moeilijk los kunt
krijgen
Druk op
om de TRC uit te schakelen.
(→Blz. 359)
WAARSCHUWING!
Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto
geen andere auto's, objecten of
personen aanwezig zijn die geraakt
zouden kunnen worden als de auto
plotseling in beweging komt. De auto
kan ook een plotselinge beweging
maken als de wielen weer grip krijgen.
Neem de grootst mogelijke
voorzichtigheid in acht.
Bedienen van de selectiehendel
Zet de selectiehendel niet in een
andere stand als het gaspedaal is
ingetrapt.
Als u dat wel doet, kan de auto
onverwacht snel accelereren, waardoor
een aanrijding en ernstig letsel kunnen
ontstaan.
OPMERKING
Beschadiging van de transmissie en
andere componenten voorkomen
• Voorkom dat de wielen gaan
doorslippen en dat het gaspedaal
verder wordt ingetrapt dan
noodzakelijk is.
• Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
8.2 Stappen die genomen moeten worden in noodgevallen
510
