2022 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

OPMERKING
Voorkomen van beschadigingen aan de
auto bij het slepen met een lepelwagen
• Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het
stuurslot is niet sterk genoeg om de
voorwielen in de rechtuitstand te
houden.
• Let erop dat de andere zijde van de
auto dan die op de lepel staat
voldoende bodemvrijheid heeft. Als
er onvoldoende speling aanwezig is,
kan de auto tijdens het slepen
beschadigd raken.
Voorkomen van beschadigingen aan de
auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de
achterzijde.
Voorkomen van beschadigingen aan de
auto tijdens slepen in een noodgeval
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
Omstandigheden waaronder u vóór het
slepen contact dient op te nemen met
de dealer
Het volgende kan duiden op een
probleem in de transmissie. Neem vóór
het slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde
en uitgeruste deskundige of een
professioneel bergingsbedrijf.
• De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
• De auto maakt een abnormaal geluid.Slepen met een lepelwagen
Aan de voorzijde
Gebruik een dolly onder de achterwielen.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
OPMERKING
Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
8.2 Stappen die genomen moeten worden in noodgevallen
463
8
Bij problemen

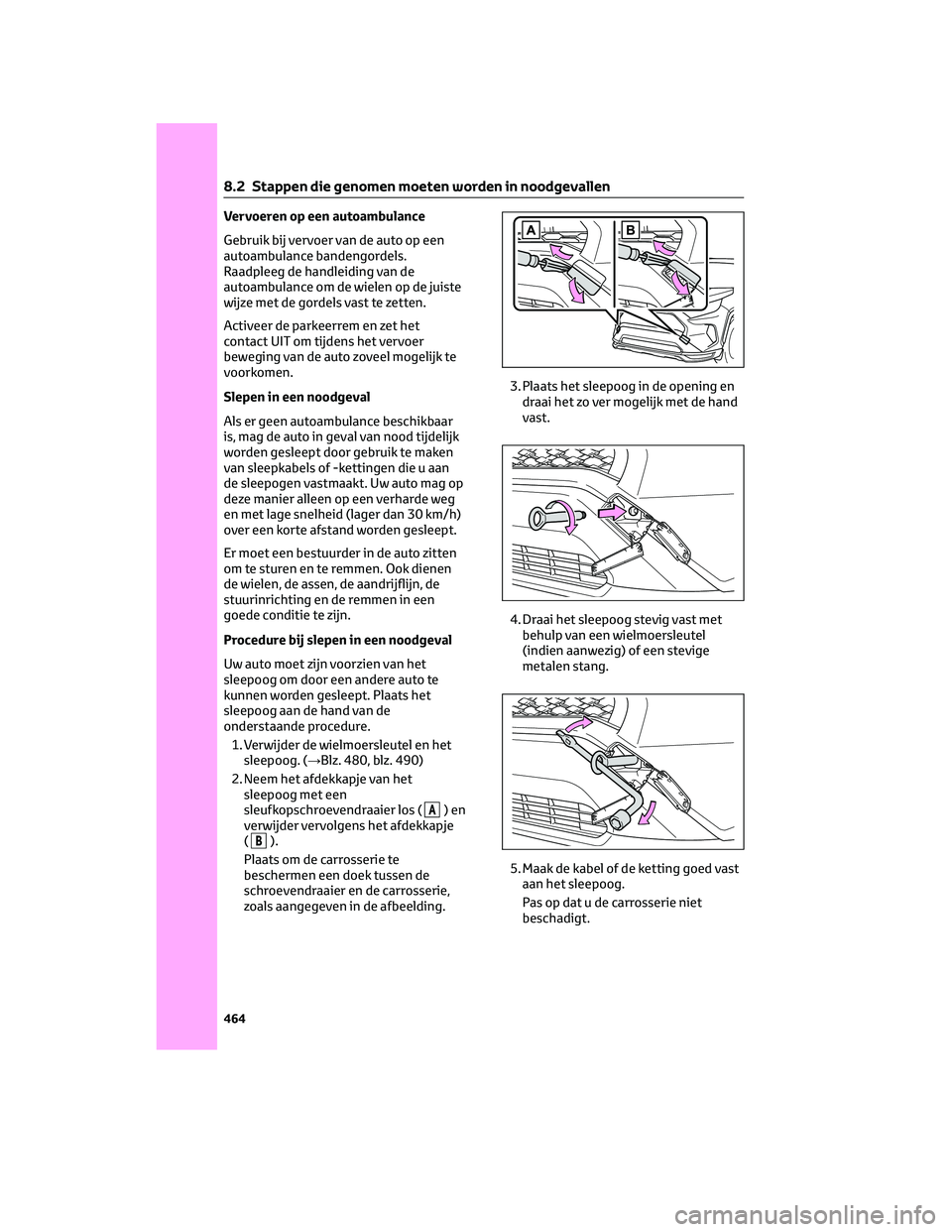

Vervoeren op een autoambulance
Gebruik bij vervoer van de auto op een
autoambulance bandengordels.
Raadpleeg de handleiding van de
autoambulance om de wielen op de juiste
wijze met de gordels vast te zetten.
Activeer de parkeerrem en zet het
contact UIT om tijdens het vervoer
beweging van de auto zoveel mogelijk te
voorkomen.
Slepen in een noodgeval
Als er geen autoambulance beschikbaar
is, mag de auto in geval van nood tijdelijk
worden gesleept door gebruik te maken
van sleepkabels of -kettingen die u aan
de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg
en met lage snelheid (lager dan 30 km/h)
over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten
om te sturen en te remmen. Ook dienen
de wielen, de assen, de aandrijflijn, de
stuurinrichting en de remmen in een
goede conditie te zijn.
Procedure bij slepen in een noodgeval
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de
onderstaande procedure.
1. Verwijder de wielmoersleutel en het
sleepoog. (→Blz. 480, blz. 490)
2. Neem het afdekkapje van het
sleepoog met een
sleufkopschroevendraaier los (
A)en
verwijder vervolgens het afdekkapje
(
B).
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosserie,
zoals aangegeven in de afbeelding.3. Plaats het sleepoog in de opening en
draai het zo ver mogelijk met de hand
vast.
4. Draai het sleepoog stevig vast met
behulp van een wielmoersleutel
(indien aanwezig) of een stevige
metalen stang.
5. Maak de kabel of de ketting goed vast
aan het sleepoog.
Pas op dat u de carrosserie niet
beschadigt.
8.2 Stappen die genomen moeten worden in noodgevallen
464

6. Stap in de weg te slepen auto en start
het hybridesysteem.
Schakel de Parking Support
Brake-functie uit (indien aanwezig):
→blz. 347
Als het hybridesysteem niet start, zet
dan het contact AAN.
7. Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Schakel de automatische modus uit.
(→Blz. 256)
Als de selectiehendel niet in een
andere stand kan worden gezet:
→blz. 252
Tijdens het slepen
Als het hybridesysteem niet in werking is,
werken de rem- en stuurbekrachtiging
niet. Hierdoor zullen het remmen en
sturen veel zwaarder gaan dan normaal.
Wielmoersleutel (indien aanwezig)
De wielmoersleutel bevindt zich in de
opbergruimte onder de afdekplaat.
(→Blz. 480, blz. 490)
8.2.2 Als u denkt dat er iets mis
is
Als u een van de volgende verschijnselen
opmerkt, moet uw auto mogelijk worden
afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.Zichtbare symptomen
• Lekkage onder de auto (na gebruik
van de airconditioning is waterlekkage
echter normaal.)
• Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
• Waarschuwingslampje hoge
koelvloeistoftemperatuur knippert of
gaat branden
Hoorbare symptomen
• Abnormale uitlaatgeluiden
• Overmatig piepende banden bij het
nemen van een bocht
• Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
• Pingelende of andere abnormale
geluiden van het hybridesysteem
Merkbare symptomen
• De motor hapert, stottert of draait
onregelmatig
• Een merkbaar verlies aan trekkracht
• De auto trekt tijdens het remmen
sterk naar één kant
• De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
• Teruglopende remwerking, sponzig
gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer
kan worden ingetrapt
8.2 Stappen die genomen moeten worden in noodgevallen
465
8
Bij problemen

8.2.3 Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waarschuwingslampjes
gaat branden of knipperen. Als een van de lampjes gaat branden of knipperen en daarna
weer uitgaat, is er niet noodzakelijkerwijs een defect in het systeem aanwezig. Als deze
situatie echter blijft voortduren, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
Waarschuwingslampje (waarschuwingszoemer) remsysteem
Waarschuwingslampje Details/handelingen
(Rood)Geeft het volgende aan:
■Het remvloeistofniveau is te laag; of
■Storing in het remsysteem
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de
auto kan gevaarlijk zijn.
Waarschuwingslampje remsysteem
Waarschuwingslampje Details/handelingen
(Geel)Geeft aan dat er een storing is in:
■Het parkeerremsysteem;
■Het regeneratieve remsysteem; of
■Het elektronisch geregelde remsysteem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Laadstroomcontrolelampje*
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem van de
auto
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje hoge koelvloeistoftemperatuur
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat de motor oververhit raakt
Breng de auto zo snel mogelijk op een veilige plaats tot stil-
stand. Oplossing (→blz. 506)
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
8.2 Stappen die genomen moeten worden in noodgevallen
466

Waarschuwingslampje hybridesysteem oververhit*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat het hybridesysteem oververhit is geraakt
Breng de auto op een veilige plaats tot stilstand. Oplossing
(→blz. 506)
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
Waarschuwingslampje lage oliedruk
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat de motoroliedruk te laag is
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
Motorcontrolelampje
*
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het hybridesysteem;
■Het elektronische motorregelsysteem;
■De elektronische smoorklepregeling; of
■Het emissieregelsysteem (indien aanwezig)
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje SRS
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het SRS-airbagsysteem; of
■Het gordelspannersysteem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het ABS; of
■Het Brake Assist-systeem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
8.2 Stappen die genomen moeten worden in noodgevallen
467
8
Bij problemen

Waarschuwingslampje elektrische stuurbekrachtiging*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(Rood/geel)Geeft aan dat er een storing is in de elektrische stuurbekrachti-
ging (EPS)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje (waarschuwingszoemer) PCS
Waarschuwingslampje Details/handelingen
(Knippert of brandt)
(indien aanwezig)Wanneer er gelijktijdig een zoemer klinkt: Geeft aan dat er een
storing aanwezig is in het PCS (Pre-Crash Safety-systeem).
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Het PCS (Pre-Crash Safety-
systeem) is tijdelijk niet beschikbaar, corrigerende maatregelen
kunnen noodzakelijk zijn.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 280, blz. 474)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Stabi-
lity Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
Blz. 289
Controlelampje LTA*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(Oranje) (indien aanwe-
zig)Geeft aan dat er een storing aanwezig is in de LTA (Lane Tracing
Assist)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 298)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje Toyota Parking Assist-sensor OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Wanneer er een zoemer klinkt: Geeft aan dat er een storing aan-
wezig is in de Toyota Parking Assist-sensor
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Dit geeft aan dat het systeem tij-
delijk niet beschikbaar is, doordat een sensor mogelijk vuil is of is
bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 341, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
8.2 Stappen die genomen moeten worden in noodgevallen
468

Controlelampje PKSB OFF*
Waarschuwingslampje Details/handelingen
(indien aanwezig)Als “Parking Support Brake Malfunction Visit Your Dealer” (Sto-
ring in de Parking Support Brake. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven: Geeft aan dat er een sto-
ring aanwezig is in het PKSB-systeem (Parking Support Brake)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Als “Parking Assist Unavailable” (Parking Assist niet beschikbaar)
wordt weergegeven op het multi-informatiedisplay: Dit geeft aan
dat het systeem tijdelijk niet beschikbaar is, doordat een sensor
mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 351, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje BSM OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing aanwezig is in de BSM-functie (Blind
Spot Monitor)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is,
enz. (→Blz. 332)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 318, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje RCTA OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(indien aanwezig)Geeft aan dat er een storing aanwezig is in de RCTA-functie (Rear
Crossing Traffic Alert)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is,
enz. (→Blz. 332)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 318, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
8.2 Stappen die genomen moeten worden in noodgevallen
469
8
Bij problemen

Controlelampje Traction Control
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■De VSC/Trailer Sway Control;
■Het TRC-systeem;
■De functie Trail-modus; of
■De Hill Start Assist Control
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje onjuiste bediening pedaal*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Wanneer er een zoemer klinkt:
■Het Brake Override-systeem is defect
■De wegrijregeling is defect
■De wegrijregeling is in werking
Volg de instructies die worden weergegeven op het
multi-informatiedisplay.
Wanneer er geen zoemer klinkt: Het Brake Override-systeem is in
werking.
Laat het gaspedaal los en trap het rempedaal in.
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje (waarschuwingszoemer) Brake Hold-systeem in werking
Waarschuwingslampje Details/handelingen
(Knippert)Geeft aan dat er een storing aanwezig is in het Brake Hold-
systeem
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Waarschuwingslampje parkeerrem
Waarschuwingslampje Details/handelingen
(Knippert)Mogelijk is de parkeerrem niet volledig geactiveerd of gedeacti-
veerd
Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeactiveerd is.
Als het lampje uitgaat nadat de parkeerrem gedeactiveerd is,
werkt het systeem normaal.
8.2 Stappen die genomen moeten worden in noodgevallen
470
