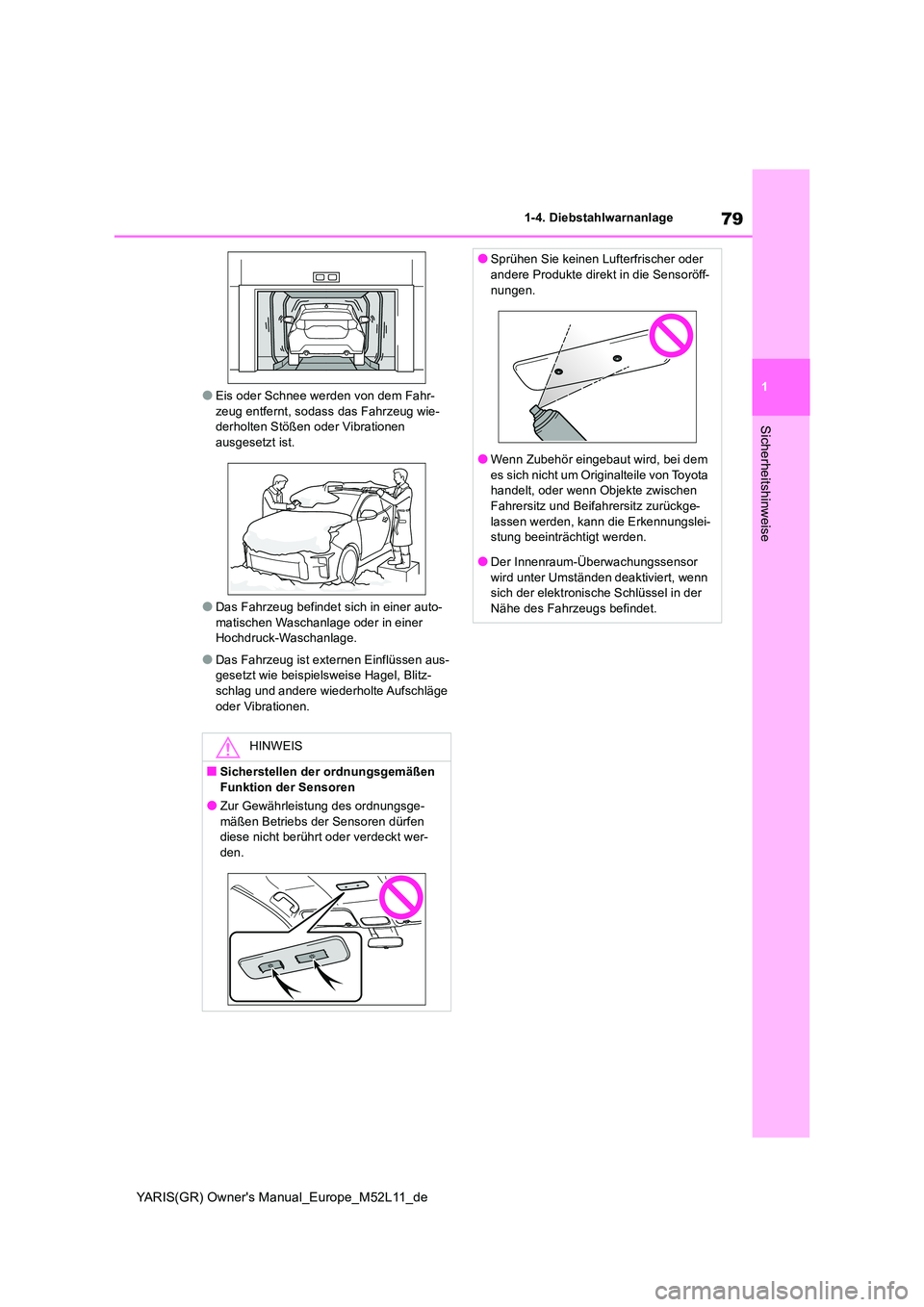

YARIS(GR) Owner's Manual_Europe_M52L11_de
1-4. Diebstahlwarnanlage
Sicherheitshinweise
●Eis oder Schnee werden von dem Fahr- zeug entfernt, sodass das Fahrzeug wie-derholten Stößen oder Vibrationen
ausgesetzt ist.
●Das Fahrzeug befindet sich in einer auto-
matischen Waschanlage oder in einer Hochdruck-Waschanlage.
●Das Fahrzeug ist exte rnen Einflüssen aus- gesetzt wie beispielsweise Hagel, Blitz-schlag und andere wiederholte Aufschläge
oder Vibrationen.
HINWEIS
■Sicherstellen der ordnungsgemäßen
Funktion der Sensoren
●Zur Gewährleistung des ordnungsge- mäßen Betriebs der Sensoren dürfen diese nicht berührt oder verdeckt wer-
den.
●Sprühen Sie keinen Lufterfrischer oder andere Produkte direkt in die Sensoröff-
nungen.
●Wenn Zubehör eingebaut wird, bei dem
es sich nicht um Originalteile von Toyota handelt, oder wenn Objekte zwischen Fahrersitz und Beifahrersitz zurückge-
lassen werden, kann die Erkennungslei- stung beeinträchtigt werden.
●Der Innenraum-Überwachungssensor
wird unter Umständen deaktiviert, wenn sich der elektronische Schlüssel in der Nähe des Fahrzeugs befindet.

80
YARIS(GR) Owner's Manual_Europe_M52L11_de
1-4. Diebstahlwarnanlage

2

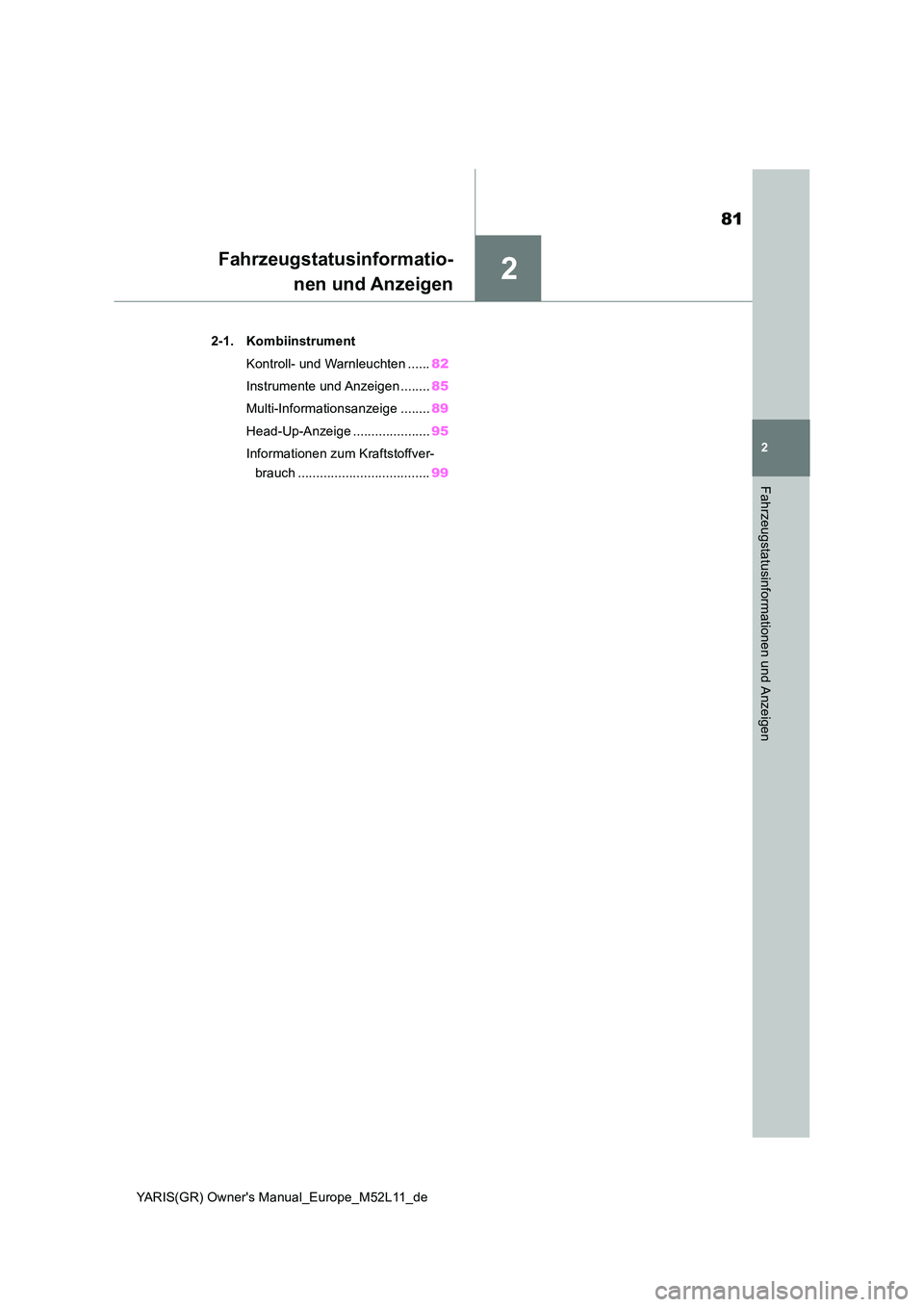

81
YARIS(GR) Owner's Manual_Europe_M52L11_de
2
Fahrzeugstatusinformationen und Anzeigen
Fahrzeugstatusinformatio-
nen und Anzeigen
2-1. Kombiinstrument
Kontroll- und Warnleuchten ...... 82
Instrumente und Anzeigen ........ 85
Multi-Informationsanzeige ........ 89
Head-Up-Anzeige ..................... 95
Informationen zum Kraftstoffver-
brauch .................................... 99

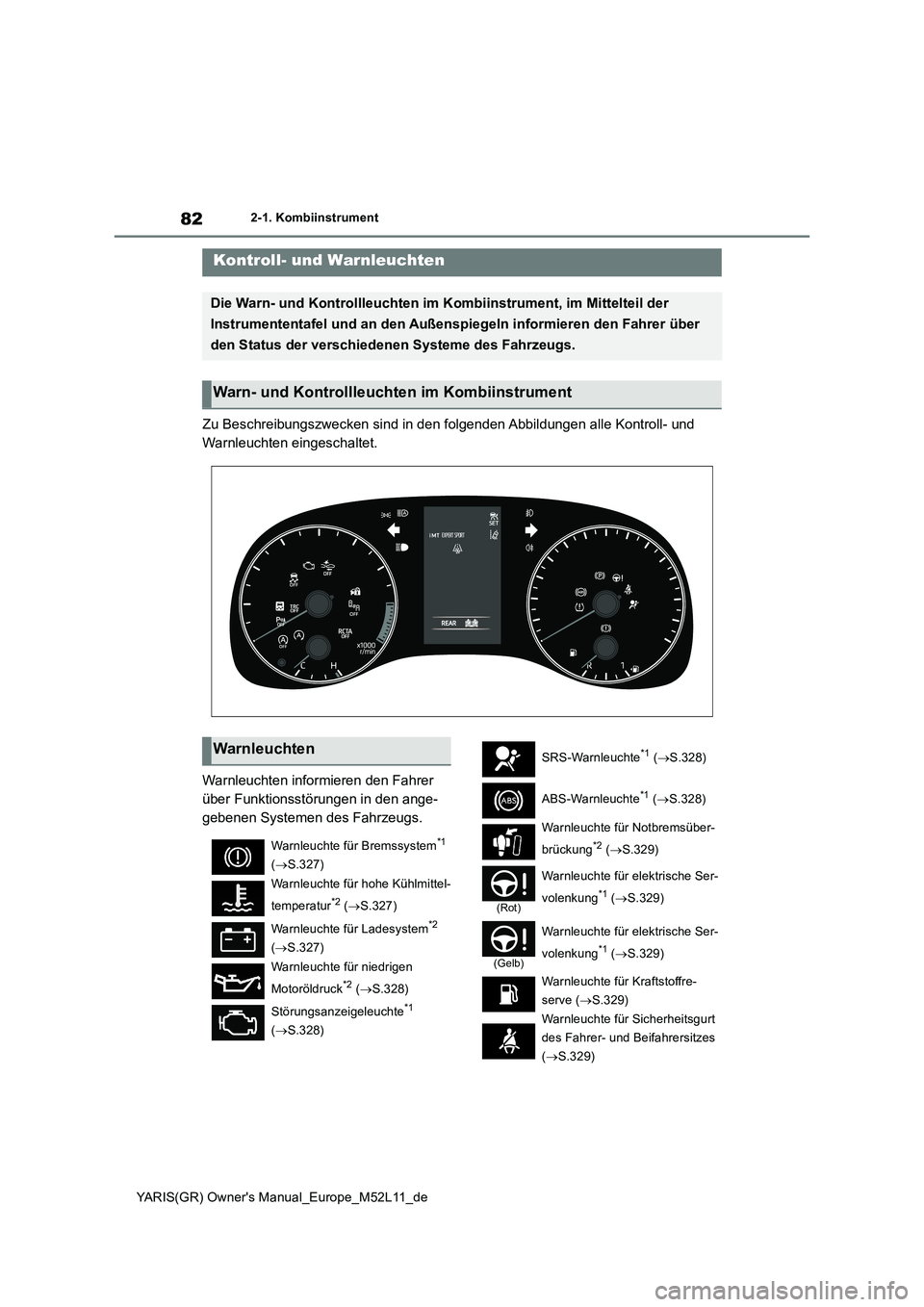

82
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
2-1.Kombiins trument
Zu Beschreibungszwecken sind in den folgenden Abbildungen alle Kontroll- und
Warnleuchten eingeschaltet.
Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Kontroll- und Warnleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer über
den Status der verschiedenen Systeme des Fahrzeugs.
Warn- und Kontrollleuchten im Kombiinstrument
Warnleuchten
Warnleuchte für Bremssystem*1
( S.327)
Warnleuchte für hohe Kühlmittel-
temperatur*2 ( S.327)
Warnleuchte für Ladesystem*2
( S.327)
Warnleuchte für niedrigen
Motoröldruck*2 ( S.328)
Störungsanzeigeleuchte*1
( S.328)
SRS-Warnleuchte*1 (S.328)
ABS-Warnleuchte*1 ( S.328)
Warnleuchte für Notbremsüber-
brückung*2 ( S.329)
(Rot)
Warnleuchte für elektrische Ser-
volenkung*1 ( S.329)
(Gelb)
Warnleuchte für elektrische Ser-
volenkung*1 ( S.329)
Warnleuchte für Kraftstoffre-
serve ( S.329)
Warnleuchte für Sicherheitsgurt
des Fahrer- und Beifahrersitzes
( S.329)

83
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahr-
zeugs.
Warnleuchten für Sicher-
heitsgurte der Rücksitze*2
( S.330)
Reifendruck-Warnleuchte*1
( S.330)
(Orange)
LTA-Kontrollleuchte*2 (je nach
Ausstattung) ( S.330)
(Blinkt)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1
( S.331)
(Blinkt)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1 (je
nach Ausstattung) ( S.331)
(Blinkt)
Kontrollleuchte “RCTA OFF” *1
(je nach Ausstattung) ( S.331)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.332)
Kontrollleuchte für Radschlupf*1
( S.332)
WARNUNG
■Warnleuchte eines sicherheitsrele-
vanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssy- stems, wie z. B. die ABS- oder SRS-Warn-leuchte, beim Anlassen des Motors nicht
aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in diesem Fall unver-
züglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Kontrollleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger ( S.146)
Kontrollleuchte für Schlus-
sleuchte ( S.149)
Kontrollleuchte für Scheinwerfer-
fernlicht ( S.150)
Kontrollleuchte für automati-
sches Fernlicht (je nach Ausstat-
tung) ( S.152)
Kontrollleuchte für Nebelschein-
werfer ( S.155)
Kontrollleuchte für Nebelschlus-
sleuchte ( S.155)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.169)
Kontrollleuchte für Geschwindig-
keitsregelsystem*3 (je nach Aus-
stattung) ( S.187)

84
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Die Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*4: In Abhängigkeit von den Betriebsbedin-
gungen ändern sich die Farbe und der
Status (leuchtend/blinkend) der Leuchte.
*5: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*6: Wenn die Außentemperatur auf ca. 3°C
oder niedriger absinkt, blinkt diese Kon-
trollleuchte ca. 10 Sekunden lang und
leuchtet dann dauerhaft.
*7: Diese Leuchte leuchtet auf dem Mittelteil.
Kontrollleuchte für dynamische
Radar-Geschwindigkeitsrege-
lung*3 (je nach Ausstattung)
( S.187) Kontrollleuchte “SET” für
Geschwindigkeitsregelsystem*3
(je nach Ausstattung) ( S.187)
*4
LTA-Kontrollleuchte*3 (je nach
Ausstattung) ( S.183)
Kontrollleuchten für BSM-
Außenspiegel (Totwinkel-Assi-
stent)*1, 5 (je nach Ausstattung)
( S.208, 219)
BSM OFF-Kontrollleuchte*2 (je
nach Ausstattung) ( S.208)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 2
(je nach Ausstattung) ( S.213)
Kontrollleuchte “RCTA OFF” *1, 2
(je nach Ausstattung) ( S.220)
Kontrollleuchte für Stop & Start-
System*1 ( S.202)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1, 2
( S.203)
(Blinkt)
Kontrollleuchte für Radschlupf*1
( S.227)
Anzeige “TRC OFF”*2 ( S.227)
VSC OFF-Kontrollleuchte*1, 2
( S.227)
Kontrollleuchte für intelligentes
Einstiegs- und Startsystem*3
( S.140)
Schaltanzeige ( S.145)
Kontrollleuchte für die Feststell-
bremse ( S.147)
Kontrollleuchte für niedrige
Außentemperatur*3, 6 ( S.85)
Security-Anzeige (S.74, 76)
Anzeige “PASSENGER
AIR BAG”*1, 7 ( S.44)
Anzeige “iMT”*3 ( S.145)
Kontrollleuchte für Betriebsmo-
dus SPORT*3 ( S.224)
Kontrollleuchte für Betriebsmo-
dus TRACK*3 ( S.224)
Kontrollleuchte für Betriebsmo-
dus EXPERT*3 ( S.228)

85
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Uhr ( S.87)
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahr zeugdaten für den Fahrer bereit (S.89)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.334)
Instrumente und Anzeigen
Über die Instrumente und Anzeigen werden verschiedene Fahrinformatio-
nen bereitgestellt.
Instrumentenanzeige

86

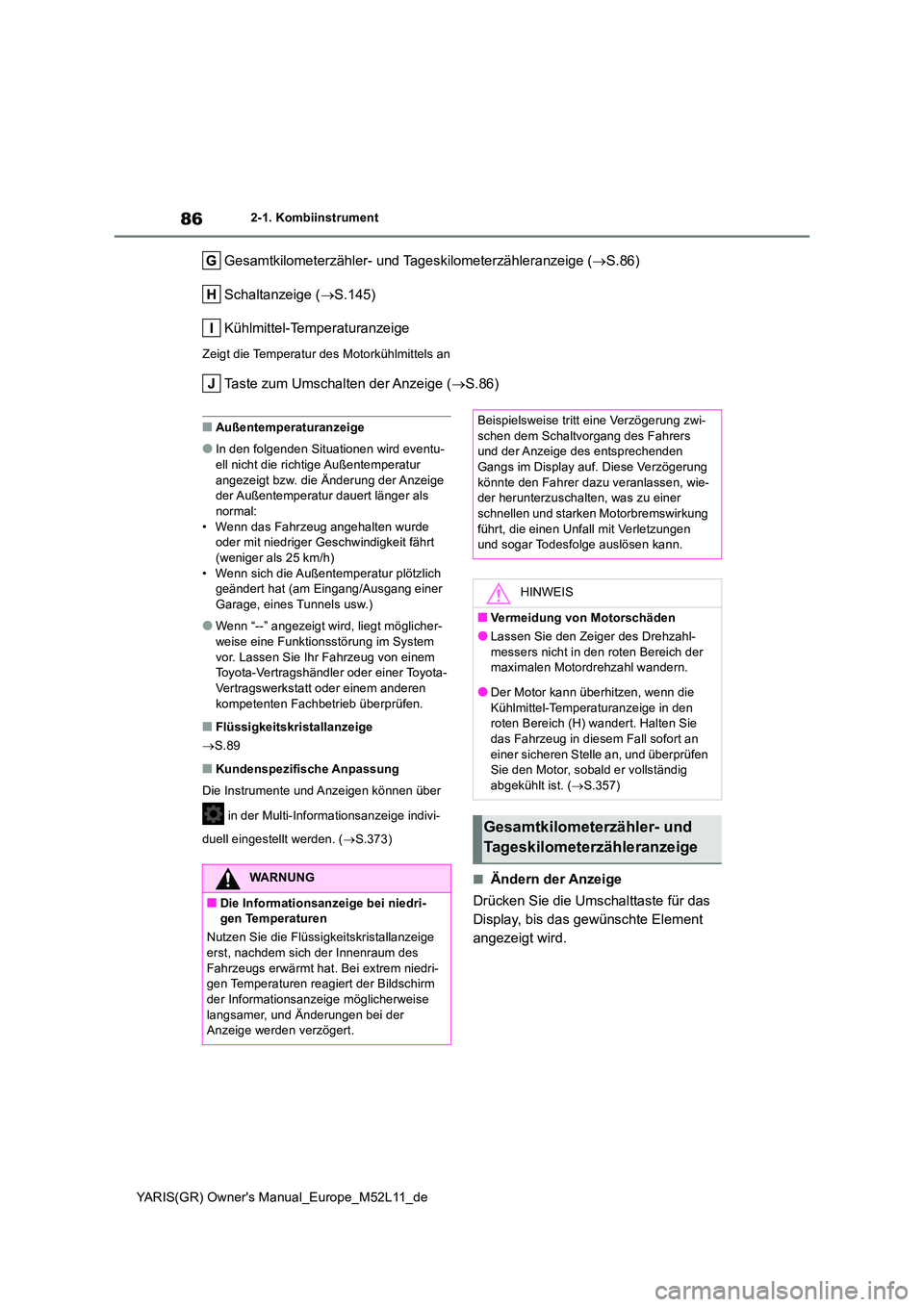

YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Gesamtkilometerzähler- und Tageskilometerzähleranzeige (S.86)
Schaltanzeige ( S.145)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.86)
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu- ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal:
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System
vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Flüssigkeitskristallanzeige
 S.89
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.373)
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige
erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat . Bei extrem niedri- gen Temperaturen reagi ert der Bildschirm
der Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi-schen dem Schaltvorgang des Fahrers und der Anzeige des entsprechenden
Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-der herunterzuschalten, was zu einer
schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
●Lassen Sie den Zeiger des Drehzahl-messers nicht in den roten Bereich der maximalen Motordrehzahl wandern.
●Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie
das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig
abgekühlt ist. ( S.357)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige
