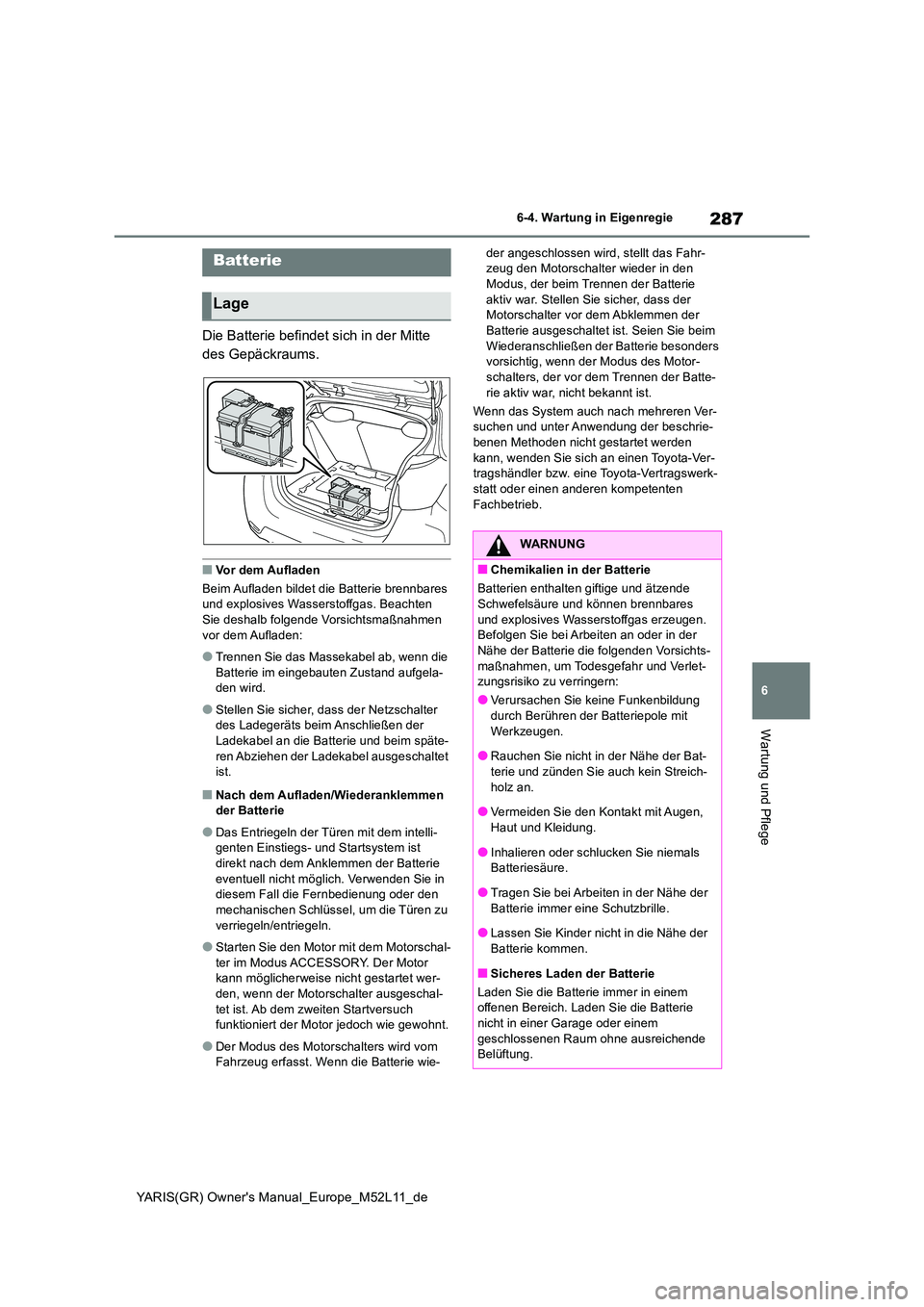

2021 TOYOTA GR YARIS Betriebsanleitungen (in German)

287
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Die Batterie befindet sich in der Mitte
des Gepäckraums.
■Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoffgas. Beachten Sie deshalb folgende Vorsichtsmaßnahmen
vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die
Batterie im eingebauten Zustand aufgela- den wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der Ladekabel an die Batterie und beim späte-
ren Abziehen der Ladekabel ausgeschaltet ist.
■Nach dem Aufladen/Wiederanklemmen der Batterie
●Das Entriegeln der Türen mit dem intelli-genten Einstiegs- und Startsystem ist
direkt nach dem Anklemmen der Batterie eventuell nicht möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den
mechanischen Schlüssel, um die Türen zu verriegeln/entriegeln.
●Starten Sie den Motor mit dem Motorschal-ter im Modus ACCESSORY. Der Motor kann möglicherweise nicht gestartet wer-
den, wenn der Motorschalter ausgeschal- tet ist. Ab dem zweiten Startversuch funktioniert der Motor jedoch wie gewohnt.
●Der Modus des Motorschalters wird vom Fahrzeug erfasst. Wenn die Batterie wie-
der angeschlossen wird, stellt das Fahr- zeug den Motorschalter wieder in den Modus, der beim Trennen der Batterie
aktiv war. Stellen Sie sicher, dass der Motorschalter vor dem Abklemmen der Batterie ausgeschaltet ist. Seien Sie beim
Wiederanschließen der Batterie besonders vorsichtig, wenn der Modus des Motor-schalters, der vor dem Trennen der Batte-
rie aktiv war, nicht bekannt ist.
Wenn das System auch nach mehreren Ver- suchen und unter Anwendung der beschrie-benen Methoden nicht gestartet werden
kann, wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertragswerk-statt oder einen anderen kompetenten
Fachbetrieb.
Batterie
Lage
WARNUNG
■Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können brennbares
und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der Nähe der Batterie die folgenden Vorsichts-
maßnahmen, um Todesgefahr und Verlet- zungsrisiko zu verringern:
●Verursachen Sie keine Funkenbildung
durch Berühren der Batteriepole mit Werkzeugen.
●Rauchen Sie nicht in der Nähe der Bat-
terie und zünden Sie auch kein Streich- holz an.
●Vermeiden Sie den Kontakt mit Augen,
Haut und Kleidung.
●Inhalieren oder schlucken Sie niemals Batteriesäure.
●Tragen Sie bei Arbeiten in der Nähe der Batterie immer eine Schutzbrille.
●Lassen Sie Kinder nicht in die Nähe der
Batterie kommen.
■Sicheres Laden der Batterie
Laden Sie die Batterie immer in einem offenen Bereich. Laden Sie die Batterie
nicht in einer Garage oder einem geschlossenen Raum ohne ausreichende Belüftung.

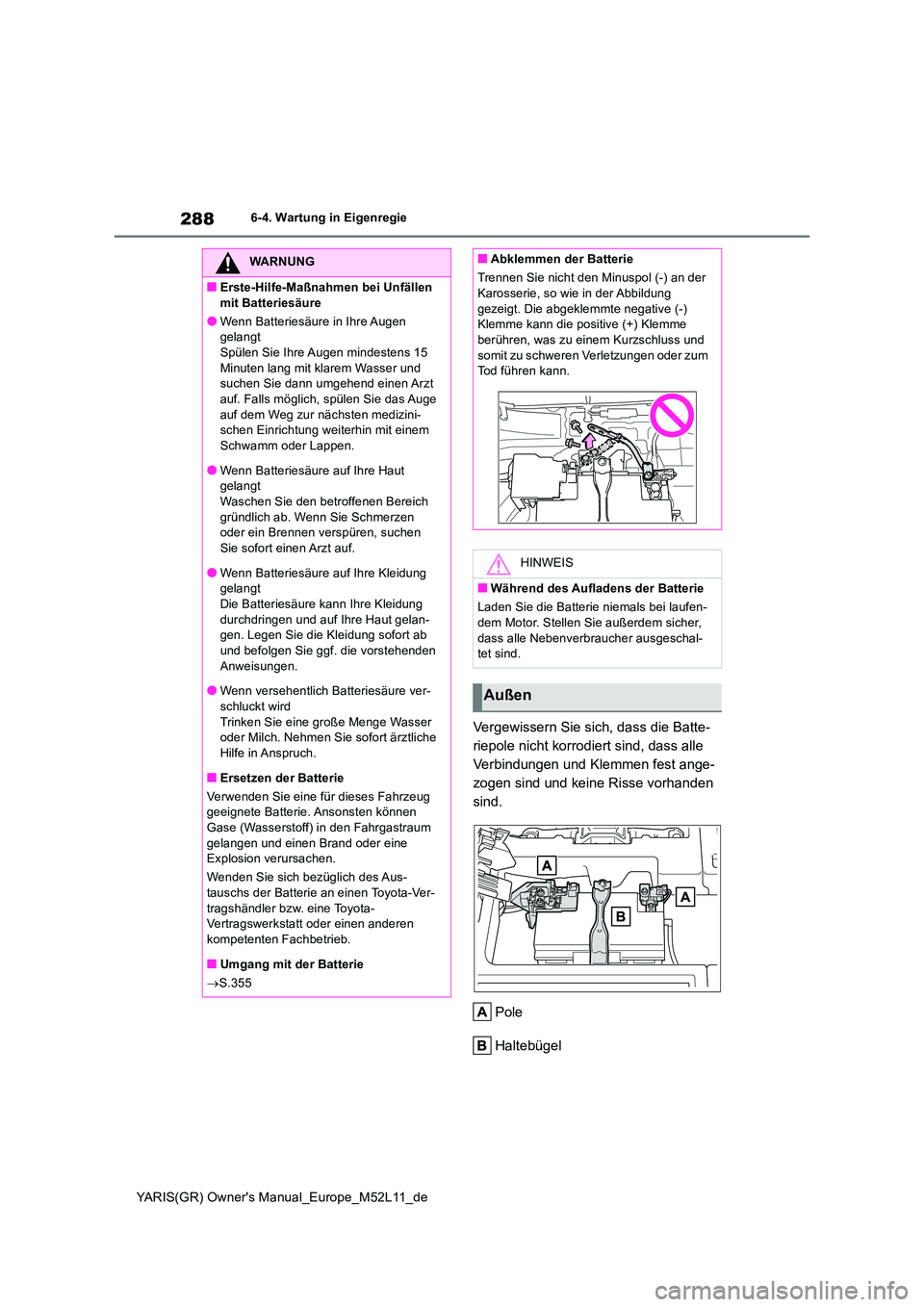

288
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Vergewissern Sie sich, dass die Batte-
riepole nicht korrodiert sind, dass alle
Verbindungen und Klemmen fest ange-
zogen sind und keine Risse vorhanden
sind.
Pole
Haltebügel
WARNUNG
■Erste-Hilfe-Maßnahmen bei Unfällen
mit Batteriesäure
●Wenn Batteriesäure in Ihre Augen gelangtSpülen Sie Ihre Augen mindestens 15
Minuten lang mit klarem Wasser und suchen Sie dann umgehend einen Arzt auf. Falls möglich, spülen Sie das Auge
auf dem Weg zur nächsten medizini- schen Einrichtung weiterhin mit einem Schwamm oder Lappen.
●Wenn Batteriesäure auf Ihre Haut gelangtWaschen Sie den betroffenen Bereich
gründlich ab. Wenn Sie Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
●Wenn Batteriesäure auf Ihre Kleidung gelangtDie Batteriesäure kann Ihre Kleidung
durchdringen und auf Ihre Haut gelan- gen. Legen Sie die Kleidung sofort ab und befolgen Sie ggf. die vorstehenden
Anweisungen.
●Wenn versehentlich Batteriesäure ver- schluckt wird
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort ärztliche
Hilfe in Anspruch.
■Ersetzen der Batterie
Verwenden Sie eine für dieses Fahrzeug geeignete Batterie. Ansonsten können
Gase (Wasserstoff) in den Fahrgastraum gelangen und einen Brand oder eine Explosion verursachen.
Wenden Sie sich bezüglich des Aus-
tauschs der Batterie an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
■Umgang mit der Batterie
 S.355
■Abklemmen der Batterie
Trennen Sie nicht den Minuspol (-) an der Karosserie, so wie in der Abbildung
gezeigt. Die abgeklemmte negative (-) Klemme kann die positive (+) Klemme berühren, was zu einem Kurzschluss und
somit zu schweren Verletzungen oder zum Tod führen kann.
HINWEIS
■Während des Aufladens der Batterie
Laden Sie die Batterie niemals bei laufen-
dem Motor. Stellen Sie außerdem sicher, dass alle Nebenverbraucher ausgeschal-tet sind.
Außen

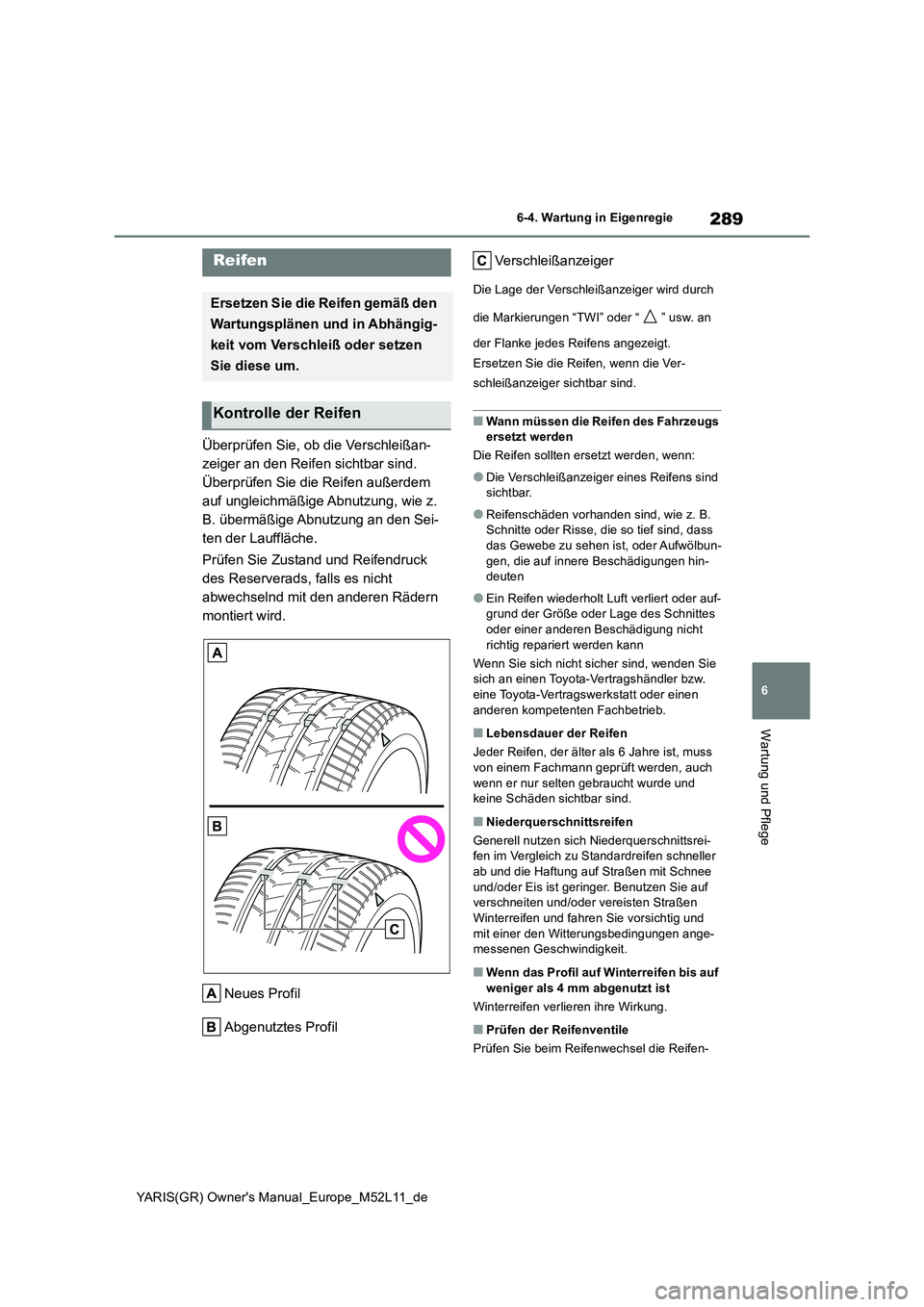

289
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Überprüfen Sie, ob die Verschleißan-
zeiger an den Reifen sichtbar sind.
Überprüfen Sie die Reifen außerdem
auf ungleichmäßige Abnutzung, wie z.
B. übermäßige Abnutzung an den Sei-
ten der Lauffläche.
Prüfen Sie Zustand und Reifendruck
des Reserverads, falls es nicht
abwechselnd mit den anderen Rädern
montiert wird.
Neues Profil
Abgenutztes Profil
Verschleißanzeiger
Die Lage der Verschle ißanzeiger wird durch
die Markierungen “TWI” oder “ ” usw. an
der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Ver-
schleißanzeiger sichtbar sind.
■Wann müssen die Reifen des Fahrzeugs ersetzt werden
Die Reifen sollten ersetzt werden, wenn:
●Die Verschleißanzeiger eines Reifens sind sichtbar.
●Reifenschäden vorhanden sind, wie z. B. Schnitte oder Risse, die so tief sind, dass das Gewebe zu sehen ist, oder Aufwölbun-
gen, die auf innere Beschädigungen hin- deuten
●Ein Reifen wiederholt Luft verliert oder auf-grund der Größe oder Lage des Schnittes
oder einer anderen Beschädigung nicht richtig repariert werden kann
Wenn Sie sich nicht sicher sind, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■Lebensdauer der Reifen
Jeder Reifen, der älter als 6 Jahre ist, muss von einem Fachmann geprüft werden, auch
wenn er nur selten gebraucht wurde und keine Schäden sichtbar sind.
■Niederquerschnittsreifen
Generell nutzen sich Niederquerschnittsrei- fen im Vergleich zu Standardreifen schneller
ab und die Haftung auf Straßen mit Schnee und/oder Eis ist geringer. Benutzen Sie auf verschneiten und/oder vereisten Straßen
Winterreifen und fahren Sie vorsichtig und mit einer den Witterungsbedingungen ange-messenen Geschwindigkeit.
■Wenn das Profil auf Winterreifen bis auf
weniger als 4 mm abgenutzt ist
Winterreifen verlieren ihre Wirkung.
■Prüfen der Reifenventile
Prüfen Sie beim Reifenwechsel die Reifen-
Reifen
Ersetzen Sie die Reifen gemäß den
Wartungsplänen und in Abhängig-
keit vom Verschleiß oder setzen
Sie diese um.
Kontrolle der Reifen

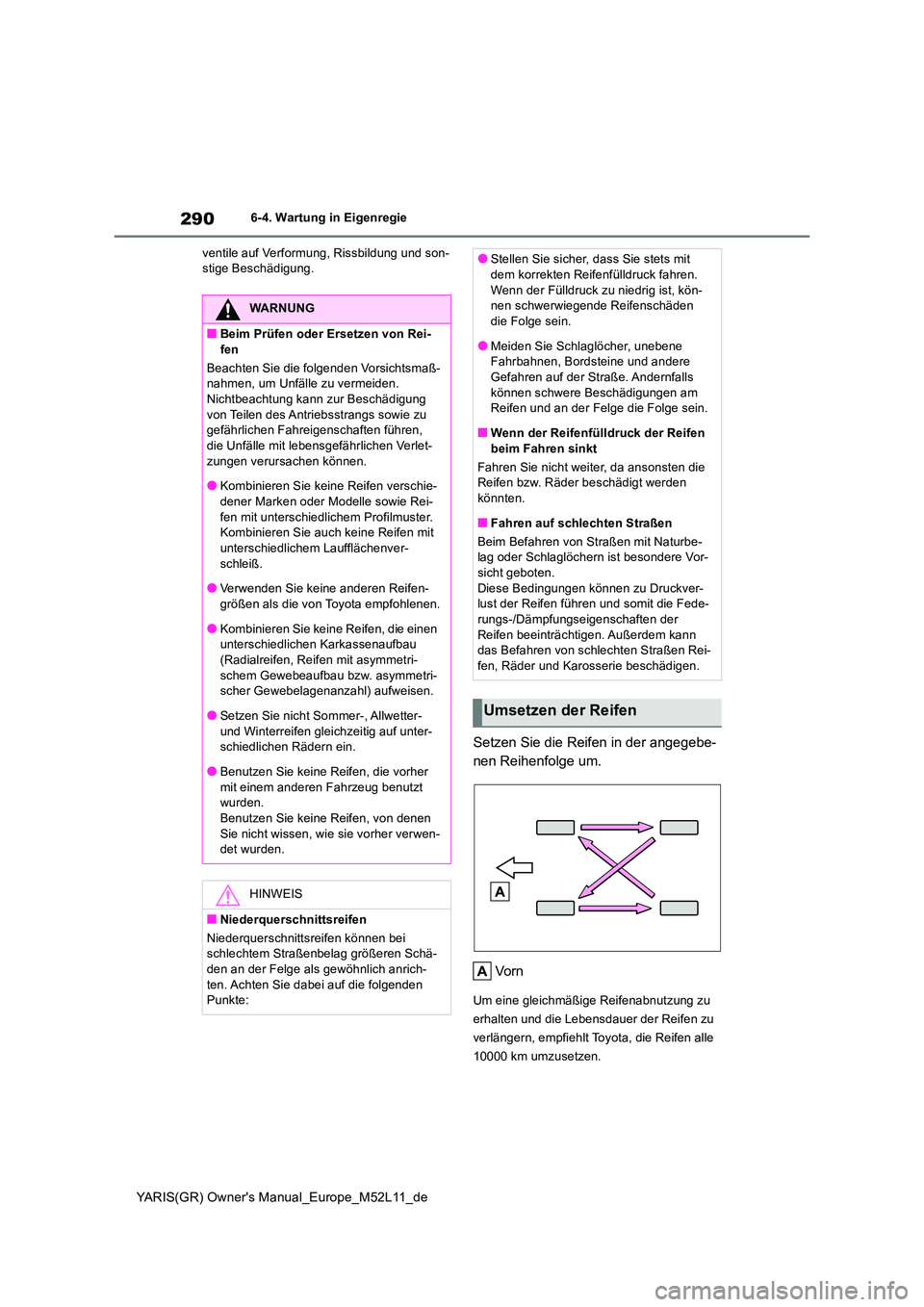

290
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
ventile auf Verformung, Rissbildung und son- stige Beschädigung.
Setzen Sie die Reifen in der angegebe-
nen Reihenfolge um.
Vo rn
Um eine gleichmäßige Reifenabnutzung zu
erhalten und die Lebensdauer der Reifen zu
verlängern, empfiehlt Toyota, die Reifen alle
10000 km umzusetzen.
WARNUNG
■Beim Prüfen oder Ersetzen von Rei-
fen
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden.Nichtbeachtung kann zur Beschädigung
von Teilen des Antriebsstrangs sowie zu gefährlichen Fahreigenschaften führen, die Unfälle mit lebensgefährlichen Verlet-
zungen verursachen können.
●Kombinieren Sie keine Reifen verschie- dener Marken oder Modelle sowie Rei-
fen mit unterschiedlichem Profilmuster. Kombinieren Sie auch keine Reifen mit unterschiedlichem Laufflächenver-
schleiß.
●Verwenden Sie keine anderen Reifen- größen als die von Toyota empfohlenen.
●Kombinieren Sie keine Reifen, die einen unterschiedlichen Karkassenaufbau (Radialreifen, Reifen mit asymmetri-
schem Gewebeaufbau bzw. asymmetri- scher Gewebelagenanzahl) aufweisen.
●Setzen Sie nicht Sommer-, Allwetter- und Winterreifen gleichzeitig auf unter-schiedlichen Rädern ein.
●Benutzen Sie keine Reifen, die vorher mit einem anderen Fahrzeug benutzt wurden.
Benutzen Sie keine Reifen, von denen Sie nicht wissen, wie sie vorher verwen-det wurden.
HINWEIS
■Niederquerschnittsreifen
Niederquerschnittsreifen können bei schlechtem Straßenbelag größeren Schä-den an der Felge als gewöhnlich anrich-
ten. Achten Sie dabei auf die folgenden Punkte:
●Stellen Sie sicher, dass Sie stets mit dem korrekten Reifenfülldruck fahren.
Wenn der Fülldruck zu niedrig ist, kön- nen schwerwiegende Reifenschäden die Folge sein.
●Meiden Sie Schlaglöcher, unebene Fahrbahnen, Bordsteine und andere Gefahren auf der Straße. Andernfalls
können schwere Beschädigungen am Reifen und an der Felge die Folge sein.
■Wenn der Reifenfülldruck der Reifen
beim Fahren sinkt
Fahren Sie nicht weiter, da ansonsten die Reifen bzw. Räder beschädigt werden könnten.
■Fahren auf schlechten Straßen
Beim Befahren von Straßen mit Naturbe- lag oder Schlaglöchern ist besondere Vor-sicht geboten.
Diese Bedingungen können zu Druckver- lust der Reifen führen und somit die Fede-rungs-/Dämpfungseigenschaften der
Reifen beeinträchtigen. Außerdem kann das Befahren von schlechten Straßen Rei-fen, Räder und Karosserie beschädigen.
Umsetzen der Reifen

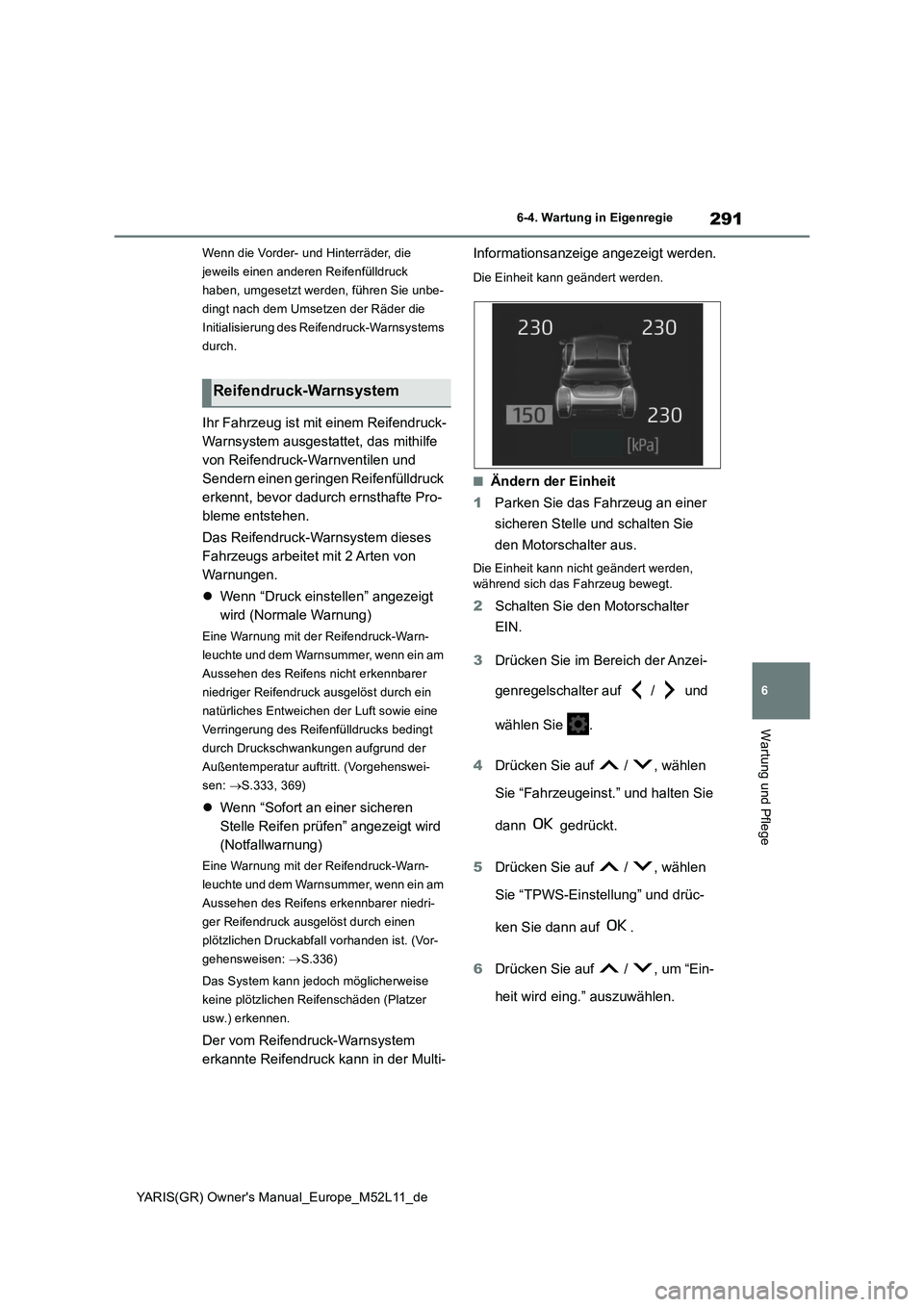

291
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Wenn die Vorder- und Hinterräder, die
jeweils einen anderen Reifenfülldruck
haben, umgesetzt werden, führen Sie unbe-
dingt nach dem Umsetzen der Räder die
Initialisierung des Reifendruck-Warnsystems
durch.
Ihr Fahrzeug ist mit einem Reifendruck-
Warnsystem ausgestattet, das mithilfe
von Reifendruck-Warnventilen und
Sendern einen geringen Reifenfülldruck
erkennt, bevor dadurch ernsthafte Pro-
bleme entstehen.
Das Reifendruck-Warnsystem dieses
Fahrzeugs arbeitet mit 2 Arten von
Warnungen.
 Wenn “Druck einstellen” angezeigt
wird (Normale Warnung)
Eine Warnung mit der Reifendruck-Warn-
leuchte und dem Warnsummer, wenn ein am
Aussehen des Reifens nicht erkennbarer
niedriger Reifendruck ausgelöst durch ein
natürliches Entweichen der Luft sowie eine
Verringerung des Reifenfülldrucks bedingt
durch Druckschwankungen aufgrund der
Außentemperatur auftritt. (Vorgehenswei-
sen: S.333, 369)
Wenn “Sofort an einer sicheren
Stelle Reifen prüfen” angezeigt wird
(Notfallwarnung)
Eine Warnung mit der Reifendruck-Warn-
leuchte und dem Warnsummer, wenn ein am
Aussehen des Reifens erkennbarer niedri-
ger Reifendruck ausgelöst durch einen
plötzlichen Druckabfall vorhanden ist. (Vor-
gehensweisen: S.336)
Das System kann jedoch möglicherweise
keine plötzlichen Reifenschäden (Platzer
usw.) erkennen.
Der vom Reifendruck-Warnsystem
erkannte Reifendruck kann in der Multi-
Informationsanzeige angezeigt werden.
Die Einheit kann geändert werden.
■Ändern der Einheit
1 Parken Sie das Fahrzeug an einer
sicheren Stelle und schalten Sie
den Motorschalter aus.
Die Einheit kann nicht geändert werden,
während sich das Fahrzeug bewegt.
2 Schalten Sie den Motorschalter
EIN.
3 Drücken Sie im Bereich der Anzei-
genregelschalter auf / und
wählen Sie .
4 Drücken Sie auf / , wählen
Sie “Fahrzeugeinst.” und halten Sie
dann gedrückt.
5 Drücken Sie auf / , wählen
Sie “TPWS-Einstellung” und drüc-
ken Sie dann auf .
6 Drücken Sie auf / , um “Ein-
heit wird eing.” auszuwählen.
Reifendruck-Warnsystem

292
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
7Drücken Sie auf / , um die
gewünschte Einheit auszuwählen,
und drücken Sie dann auf .
■Regelmäßige Reifenfülldruckkontrolle
Das Reifendruck-Warnsystem ersetzt keine routinemäßige Überprüfung des Reifenfüll-drucks. Vergewissern Sie sich, dass der Rei-
fenfülldruck im Rahmen der täglichen Fahrzeugprüfungen geprüft wird.
■Reifenfülldruck
●Nachdem der Motorschalter auf ON gestellt wurde, kann es einige Minuten dauern, bis der Reifenfülldruck angezeigt
wird. Auch nach der Anpassung des Füll- drucks kann es einige Minuten dauern, bis der Reifenfülldruck angezeigt wird.
●Der Reifenfülldruck ändert sich in Abhän-gigkeit von der Temperatur. Die angezeig-
ten Werte können auch von den mit einem Reifendruckmesser gemessenen Werten abweichen.
■Situationen, in denen das Reifendruck-
Warnsystem unter Umständen nicht ordnungsgemäß funktioniert
●In den folgenden Fällen funktioniert das Reifendruck-Warnsystem unter Umstän-den nicht ordnungsgemäß.
• Wenn keine Originalräder von Toyota ver- wendet werden.• Ein Reifen wurde durch einen Reifen
ersetzt, bei dem es sich nicht um ein OE- Produkt (Original Equipment) handelt.• Ein Reifen wurde durch einen Reifen
ersetzt, der nicht die angegebene Größe hat.• Es wurden Schneeketten usw. montiert.
• Es wird ein selbsttragender Reifen mit Not- laufeigenschaften (Run-Flat) verwendet.• Wenn eine Scheibentönung angebracht
ist, die sich störend auf Funkwellen aus- wirkt.• Wenn viel Schnee oder Eis auf dem Fahr-
zeug liegt, insbesondere im Bereich der Räder oder Radkästen.• Wenn der Reifenfülldruck deutlich höher
als der angegebene Reifendruck ist.
• Wenn Reifen verwendet werden, die nicht mit Reifendruck-Warnventilen und Sen-dern ausgestattet sind.
• Wenn die ID-Codes auf den Reifendruck- Warnventilen und Sendern im Reifen-druck-Warncomputer nicht registriert sind.
●Die Leistung kann in den folgenden Situa-tionen beeinträchtigt werden.
• In der Nähe von Fernsehtürmen, Kraftwer- ken, Tankstellen, Radiosendern, Großan-zeigen, Flughäfen oder anderen
Einrichtungen, die starke Funkwellen oder elektrisches Rauschen ausstrahlen.• Beim Mitführen eines tragbaren Funkge-
räts, Mobiltelefons, schnurlosen Telefons oder anderer drahtloser Kommunikations-geräte.
●Wenn das Fahrzeug geparkt ist, kann sich die Zeitdauer bis zum Start oder Ende der
Warnung verlängern.
●Wenn der Reifenfülldruck schnell sinkt, wie
z. B. nach einem Reifenplatzer, funktioniert die Warnung unter Umständen nicht.
■Warnverhalten des Reifendruck-Warn-systems
Das Warnverhalten des Reifendruck-Warnsy-
stems ist unterschiedlich, je nach den Bedin- gungen, unter denen es initialisiert wurde. Aus diesem Grund kann das System eine
Warnung ausgeben, auch wenn der Reifen- druck noch nicht den Minimalstand erreicht hat oder wenn der Reifendruck höher als der
Druck ist, der bei der Initialisierung des Systems eingestellt wurde.
Beim Wechseln von Reifen oder
Rädern müssen auch die Reifendruck-
Warnventile und -sender angebracht
werden.
Wenn neue Reifendruck-Warnventile
und -sender eingebaut werden, müs-
sen neue ID-Codes im Reifendruck-
Warncomputer registriert werden, und
das Reifendruck-Warnsystem muss
initialisiert werden. Lassen Sie die ID-
Montage der Reifendruck-
Warnventile und -Sender

293
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Codes der Reifendruck-Warnventile
und -sender von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen
kompetenten Fachbetrieb registrieren.
( S.295)
■Wechseln von Reifen und Rädern
Wenn der ID-Code des Reifendruck-Warn-
ventils und des Senders nicht registriert wurde, funktioniert das Reifendruck-Warnsy-stem nicht korrekt. Nach etwa 10 Minuten
Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang und leuchtet dann dauerhaft, um auf eine System-Fehlfunktion hinzuweisen.
■Das Reifendruck-Warnsystem
muss in folgenden Fällen initiali-
siert werden:
 Beim Umsetzen der Vorder- und
Hinterräder mit unterschiedlichem
Reifenfülldruck.
 Beim Wechseln der Reifengröße
 Beim Ändern des Reifenfülldrucks,
z. B. bei einer Änderung der Fahrt-
geschwindigkeit oder des Ladungs-
gewichts.
 Beim Wechsel zwischen zwei regi-
strierten Radsätzen.
Beim Initialisieren des Reifendruck-
Warnsystems wird der aktuelle Reifen-
fülldruck als Referenzdruck festgelegt.
■Reifendruck-Warnsystem initiali-
sieren
1 Stellen Sie das Fahrzeug an einer
sicheren Stelle ab und schalten Sie
den Motorschalter aus. Warten Sie
dann ca. 15 Minuten oder länger
und führen Sie dann den Vorgang
durch.
HINWEIS
■Reparatur oder Austausch von Rei- fen, Rädern, Reifendruck-Warnventi-len, Sendern und Ventilkappen
●Wenden Sie sich zum Entfernen oder
Anbringen von Rädern, Reifen oder Rei- fendruck-Warnventilen und -sendern an einen Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb, da die Reifendruck-Warnventile und -sen-
der bei unsachgemäßem Umgang beschädigt werden können.
●Vergewissern Sie sich, dass Sie die Rei-
fen-Ventilkappen einbauen. Wenn die Reifen-Ventilkappen nicht montiert sind, kann Wasser in die Reifendruck-Warn-
ventile eintreten und Blockierungen und Luftlecks verursachen.
●Verwenden Sie beim Austauschen der
Reifen-Ventilkappen ausschließlich die angegeben Reifen-Ventilkappen. Die Kappen könnten sich sonst verklem-
men.
■Vermeidung von Beschädigungen der Reifendruck-Warnventile und
Sender
Wenn ein Reifen mit Flüssigdichtung repa- riert wird, funktionieren das Reifendruck-Warnventil und der Sender eventuell nicht
richtig. Wenn Flüssigdichtung verwendet wird, wenden Sie sich so schnell wie mög-lich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-wissern Sie sich beim Reifenwechsel,
dass das Reifendruck-Warnventil und der Sender gewechselt werden. ( S.292)
Reifendruck-Warnsystem initia-
lisieren

294
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie

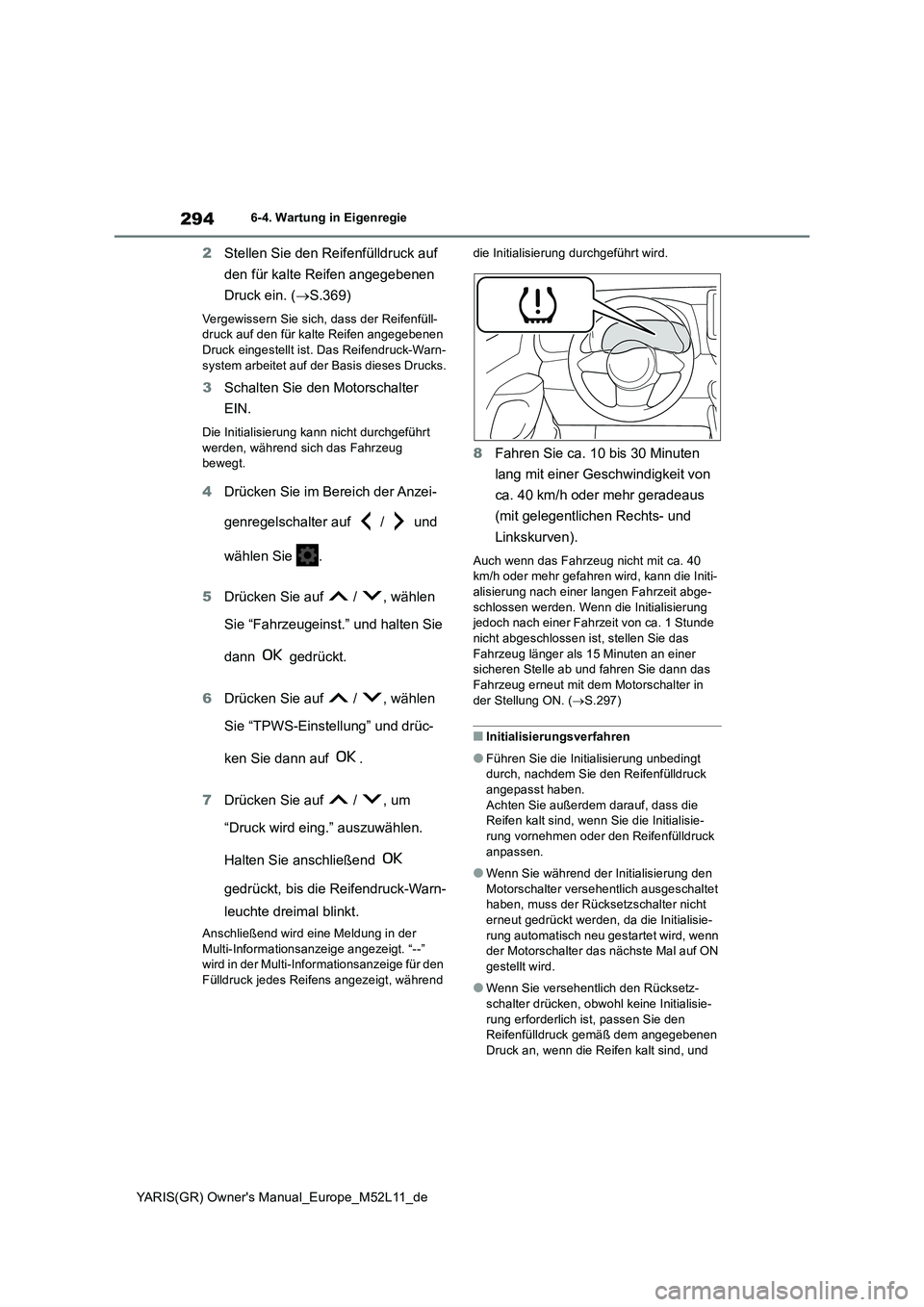

2Stellen Sie den Reifenfülldruck auf
den für kalte Reifen angegebenen
Druck ein. ( S.369)
Vergewissern Sie sich, dass der Reifenfüll- druck auf den für kalte Reifen angegebenen Druck eingestellt ist. Das Reifendruck-Warn-
system arbeitet auf der Basis dieses Drucks.
3 Schalten Sie den Motorschalter
EIN.
Die Initialisierung kann nicht durchgeführt
werden, während sich das Fahrzeug bewegt.
4 Drücken Sie im Bereich der Anzei-
genregelschalter auf / und
wählen Sie .
5 Drücken Sie auf / , wählen
Sie “Fahrzeugeinst.” und halten Sie
dann gedrückt.
6 Drücken Sie auf / , wählen
Sie “TPWS-Einstellung” und drüc-
ken Sie dann auf .
7 Drücken Sie auf / , um
“Druck wird eing.” auszuwählen.
Halten Sie anschließend
gedrückt, bis die Reifendruck-Warn-
leuchte dreimal blinkt.
Anschließend wird eine Meldung in der Multi-Informationsanzeige angezeigt. “--” wird in der Multi-Informationsanzeige für den
Fülldruck jedes Reifens angezeigt, während
die Initialisier ung durchgeführt wird.
8Fahren Sie ca. 10 bis 30 Minuten
lang mit einer Geschwindigkeit von
ca. 40 km/h oder mehr geradeaus
(mit gelegentlichen Rechts- und
Linkskurven).
Auch wenn das Fahrzeug nicht mit ca. 40 km/h oder mehr gefahren wird, kann die Initi-alisierung nach einer langen Fahrzeit abge-
schlossen werden. Wenn die Initialisierung jedoch nach einer Fahrzeit von ca. 1 Stunde nicht abgeschlossen ist, stellen Sie das
Fahrzeug länger als 15 Minuten an einer sicheren Stelle ab und fahren Sie dann das Fahrzeug erneut mit dem Motorschalter in
der Stellung ON. ( S.297)
■Initialisierungsverfahren
●Führen Sie die Initialisierung unbedingt durch, nachdem Sie den Reifenfülldruck
angepasst haben. Achten Sie außerdem darauf, dass die Reifen kalt sind, wenn Sie die Initialisie-
rung vornehmen oder den Reifenfülldruck anpassen.
●Wenn Sie während der Initialisierung den Motorschalter versehentlich ausgeschaltet haben, muss der Rücksetzschalter nicht
erneut gedrückt werden, da die Initialisie- rung automatisch neu gestartet wird, wenn der Motorschalter das nächste Mal auf ON
gestellt wird.
●Wenn Sie versehentlich den Rücksetz-
schalter drücken, obwohl keine Initialisie- rung erforderlich ist, passen Sie den Reifenfülldruck gemäß dem angegebenen
Druck an, wenn die Reifen kalt sind, und
