2021 TOYOTA GR YARIS Betriebsanleitungen (in German)

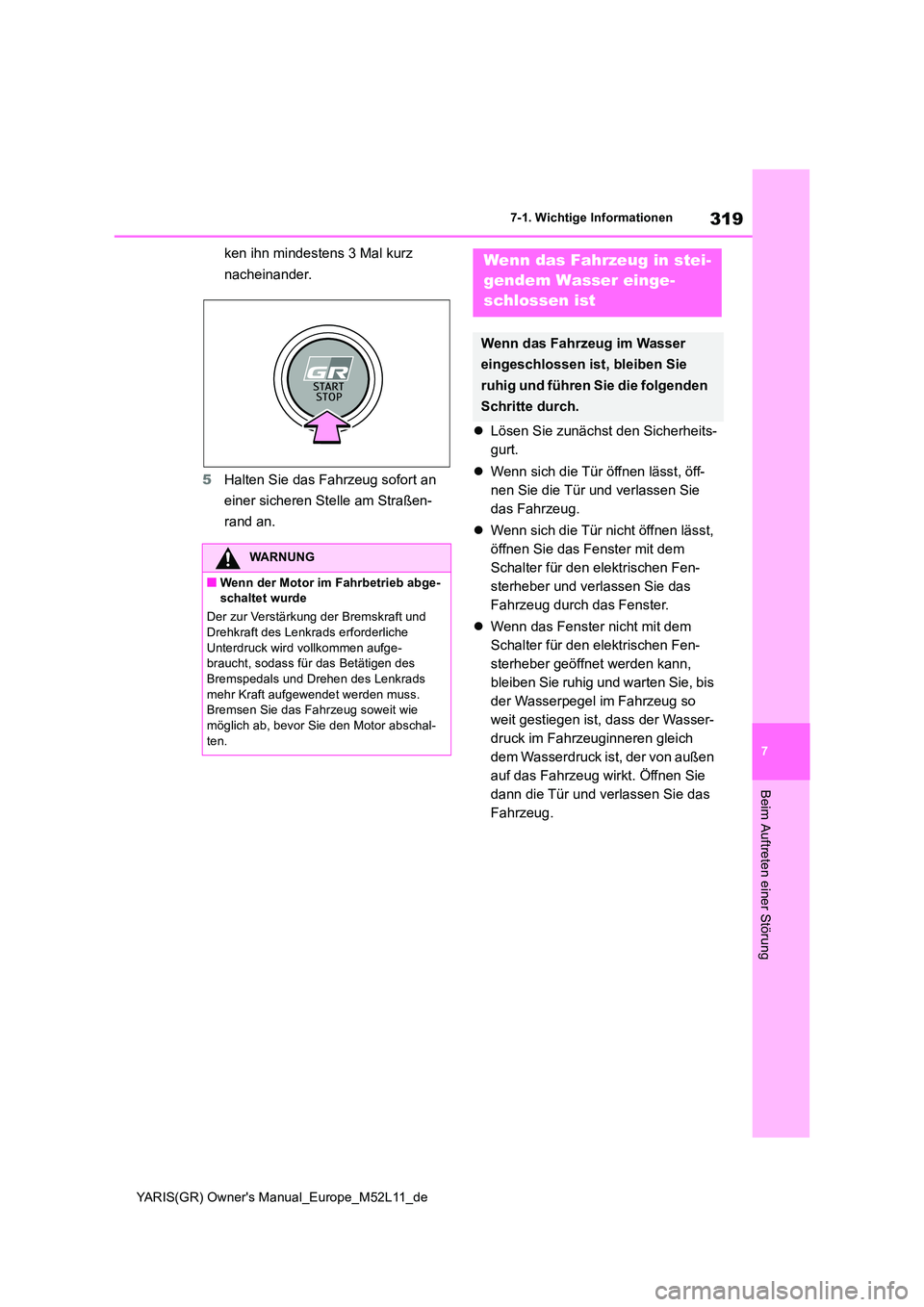

319
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-1. Wichtige Informationen
Beim Auftreten einer Störung
ken ihn mindestens 3 Mal kurz
nacheinander.
5 Halten Sie das Fahrzeug sofort an
einer sicheren Stelle am Straßen-
rand an.
 Lösen Sie zunächst den Sicherheits-
gurt.
 Wenn sich die Tür öffnen lässt, öff-
nen Sie die Tür und verlassen Sie
das Fahrzeug.
 Wenn sich die Tür nicht öffnen lässt,
öffnen Sie das Fenster mit dem
Schalter für den elektrischen Fen-
sterheber und verlassen Sie das
Fahrzeug durch das Fenster.
 Wenn das Fenster nicht mit dem
Schalter für den elektrischen Fen-
sterheber geöffnet werden kann,
bleiben Sie ruhig und warten Sie, bis
der Wasserpegel im Fahrzeug so
weit gestiegen ist, dass der Wasser-
druck im Fahrzeuginneren gleich
dem Wasserdruck ist, der von außen
auf das Fahrzeug wirkt. Öffnen Sie
dann die Tür und verlassen Sie das
Fahrzeug.
WARNUNG
■Wenn der Motor im Fahrbetrieb abge- schaltet wurde
Der zur Verstärkung der Bremskraft und Drehkraft des Lenkr ads erforderliche
Unterdruck wird vollkommen aufge- braucht, sodass für das Betätigen des Bremspedals und Dr ehen des Lenkrads
mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug soweit wie möglich ab, bevor Sie den Motor abschal-
ten.
Wenn das Fahrzeug in stei-
gendem Wasser einge-
schlossen ist
Wenn das Fahrzeug im Wasser
eingeschlossen ist, bleiben Sie
ruhig und führen Sie die folgenden
Schritte durch.

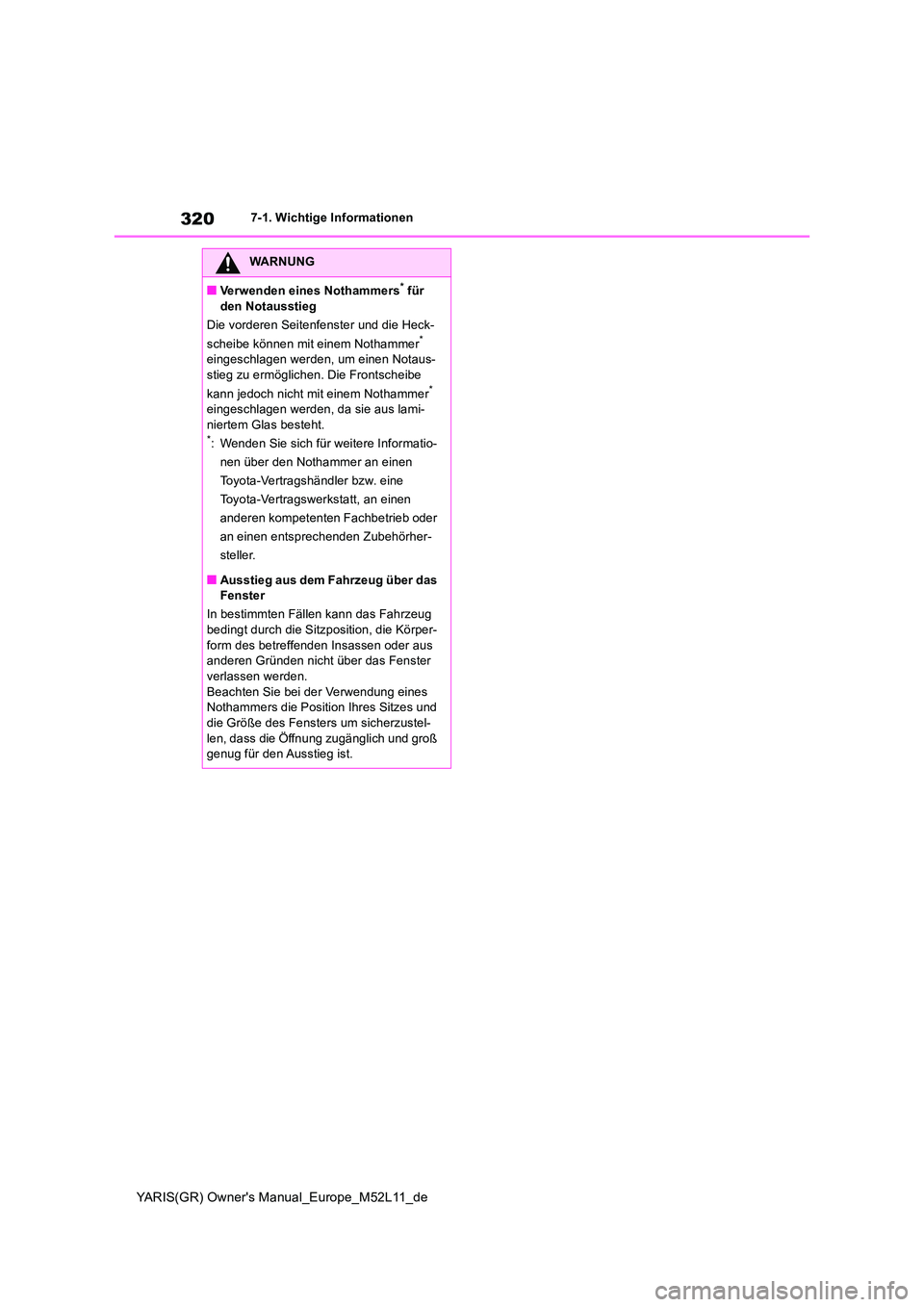

320
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-1. Wichtige Informationen
WARNUNG
■Verwenden eines Nothammers* für
den Notausstieg
Die vorderen Seitenfenster und die Heck-
scheibe können mit einem Nothammer* eingeschlagen werden, um einen Notaus-
stieg zu ermöglichen. Die Frontscheibe
kann jedoch nicht mit einem Nothammer* eingeschlagen werden, da sie aus lami-niertem Glas besteht.*: Wenden Sie sich für weitere Informatio-
nen über den Nothammer an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt, an einen
anderen kompetenten Fachbetrieb oder
an einen entsprechenden Zubehörher-
steller.
■Ausstieg aus dem Fahrzeug über das Fenster
In bestimmten Fällen kann das Fahrzeug
bedingt durch die Sitzposition, die Körper- form des betreffenden Insassen oder aus anderen Gründen nicht über das Fenster
verlassen werden. Beachten Sie bei der Verwendung eines Nothammers die Position Ihres Sitzes und
die Größe des Fensters um sicherzustel- len, dass die Öffnung zugänglich und groß genug für den Ausstieg ist.

321
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
7-2.Maßna hmen im NotfallWenn Ihr Fahrzeug abge-
schleppt werden muss
Wenn das Fahrzeug abgeschleppt
werden muss, empfehlen wir,
einen Toyota-Vertragshändler oder
eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb oder einen
Abschleppdienst zu beauftragen,
der das Fahrzeug anhebt oder mit
einem Tieflader transportiert.
Verwenden Sie zum Abschleppen
immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen
Bestimmungen.
Wenn Sie Ihr Fahrzeug mit einem
Abschleppwagen abschleppen,
der die Räder anhebt, verwenden
Sie einen Nachläufer. ( S.321,
322)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Bei Nichtbeachtung dieser Vorsichtsmaß-nahmen besteht die Gefahr lebensgefähr-
licher Verletzungen.
■Beim Abschleppen des Fahrzeugs
Transportieren Sie das Fahrzeug unbe- dingt so, dass alle vier Räder keinen Kon-
takt mehr zur Fahrbahn haben. Wenn beim Abschleppen des Fahrzeugs die Räder Bodenkontakt haben, können der
Antriebsstrang oder die entsprechenden Komponenten beschädigt werden oder das Fahrzeug vom Abschleppwagen her-
unterfallen.
■Beim Abschleppen
●Wenn Sie zum Abschleppen Kabel oder
Ketten verwenden, vermeiden Sie plötz- liche Anfahrmanöver usw., da diese die Abschleppösen, das Kabel oder die Ket-
ten stark beanspruchen. Abschleppö- sen, Kabel oder Ketten könnten beschädigt werden, absplitternde Fahr-
zeugteile könnten Personen treffen und ernsthafte Schäden verursachen.
●Schalten Sie den Motorschalter nicht
aus. Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr
betätigt werden kann.
■Montage der Abschleppösen an das Fahrzeug
Stellen Sie sicher, dass die Abschleppö-
sen sicher montiert sind. Wenn sie nicht sicher montiert sind, kön-nen sich die Abschleppösen während des
Abschleppvorgangs lösen.

322
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Folgende Anhaltspunkte deuten auf
eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb oder
an einen Abschleppdienst.
 Der Motor läuft, aber das Fahrzeug
lässt sich nicht bewegen.
 Das Fahrzeug macht ungewöhnliche
Geräusche.
Von vorn
Schieben Sie einen Nachläufer unter
die Hinterräder.
Von hinten
Schieben Sie einen Nachläufer unter
die Vorderräder.
HINWEIS
■Zur Vermeidung von Beschädigun-
gen am Fahrzeug beim Abschleppen mit einem Abschleppfahrzeug, das die Räder anhebt
●Schleppen Sie das Fahrzeug nie rück-
wärts ab, während der Motorschalter ausgeschaltet ist. Der Mechanismus des Lenkradschlosses ist nicht stark
genug, um die Vorderräder in Gerade- aus-Stellung zu halten.
●Prüfen Sie beim Anheben des Fahr-
zeugs, dass auf der gegenüberliegen- den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum
Abschleppen verbleibt. Ohne ausrei- chenden Abstand kann das Fahrzeug beim Abschleppen beschädigt werden.
■Vermeiden von Schäden am Fahr-zeug beim Abschleppen mit einem Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von
vorn noch von hinten mit einem Abschleppwagen mit Seilwinde ab.
■Schutz des Fahrzeugs vor Beschädi-
gungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.
■Abschleppen eines Fahrzeugs mit Stop & Start-System
Wenn das Fahrzeug so abgeschleppt wer- den muss, dass alle vier Räder den Boden
berühren, sind zum Schutz des Systems zuvor folgende Schritte auszuführen. Schalten Sie den Motorschalter aus und
starten Sie dann den Motor oder drehen Sie den Motorschalter auf ON.
Situationen, in denen vor dem
Abschleppen der Händler kon-
taktiert werden muss
Abschleppen mit einem
Abschleppwagentyp, der die
Räder anhebt

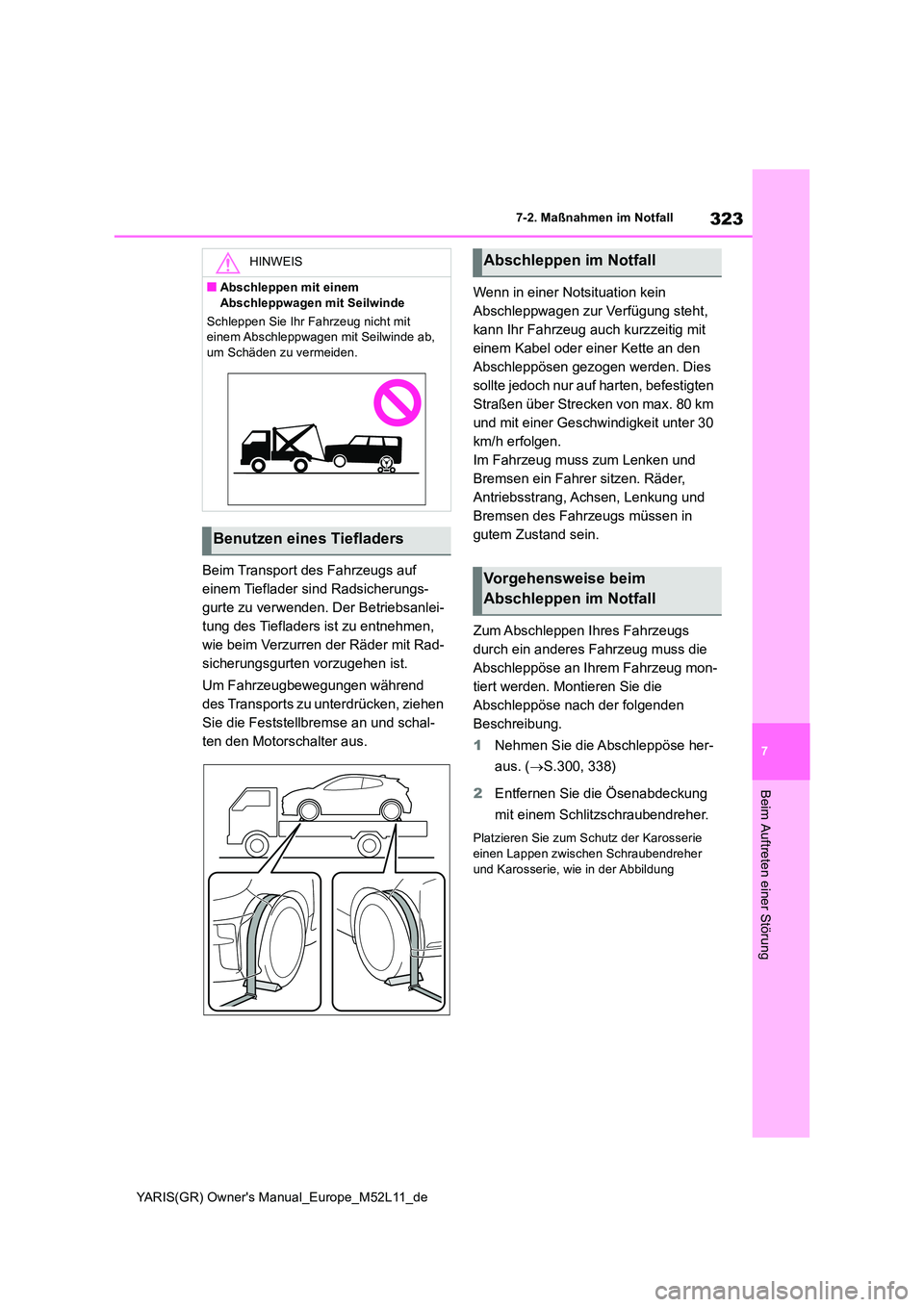

323
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Beim Transport des Fahrzeugs auf
einem Tieflader sind Radsicherungs-
gurte zu verwenden. Der Betriebsanlei-
tung des Tiefladers ist zu entnehmen,
wie beim Verzurren der Räder mit Rad-
sicherungsgurten vorzugehen ist.
Um Fahrzeugbewegungen während
des Transports zu unterdrücken, ziehen
Sie die Feststellbremse an und schal-
ten den Motorschalter aus.
Wenn in einer Notsituation kein
Abschleppwagen zur Verfügung steht,
kann Ihr Fahrzeug auch kurzzeitig mit
einem Kabel oder einer Kette an den
Abschleppösen gezogen werden. Dies
sollte jedoch nur auf harten, befestigten
Straßen über Strecken von max. 80 km
und mit einer Geschwindigkeit unter 30
km/h erfolgen.
Im Fahrzeug muss zum Lenken und
Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und
Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Zum Abschleppen Ihres Fahrzeugs
durch ein anderes Fahrzeug muss die
Abschleppöse an Ihrem Fahrzeug mon-
tiert werden. Montieren Sie die
Abschleppöse nach der folgenden
Beschreibung.
1 Nehmen Sie die Abschleppöse her-
aus. ( S.300, 338)
2 Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher und Karosserie, wie in der Abbildung
HINWEIS
■Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug nicht mit einem Abschleppwagen mit Seilwinde ab, um Schäden zu vermeiden.
Benutzen eines Tiefladers
Abschleppen im Notfall
Vorgehensweise beim
Abschleppen im Notfall

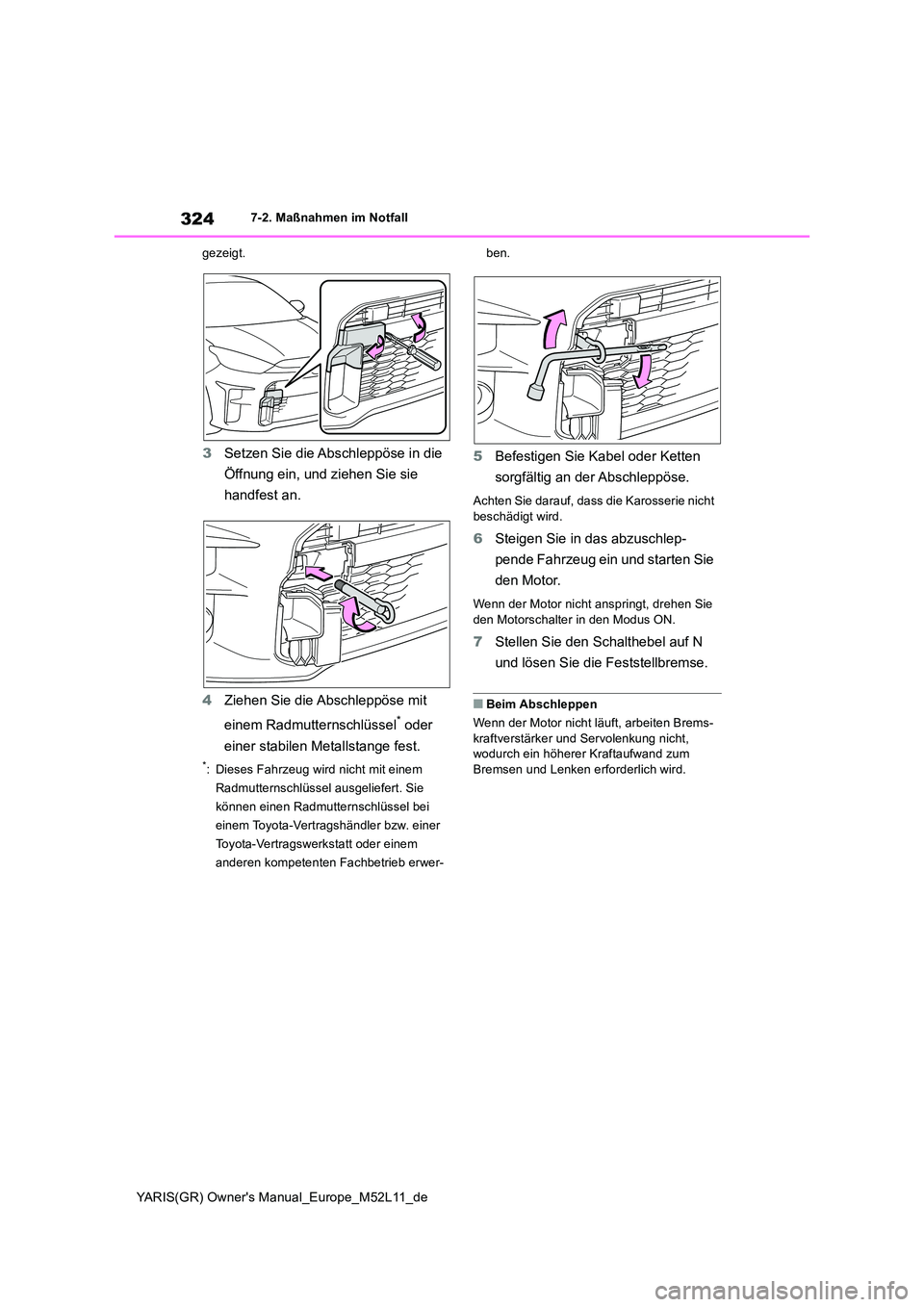

324
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
gezeigt.
3 Setzen Sie die Abschleppöse in die
Öffnung ein, und ziehen Sie sie
handfest an.
4 Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Dieses Fahrzeug wird nicht mit einem
Radmutternschlüssel ausgeliefert. Sie
können einen Radmutternschlüssel bei
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb erwer-
ben.
5 Befestigen Sie Kabel oder Ketten
sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in den Modus ON.
7 Stellen Sie den Schalthebel auf N
und lösen Sie die Feststellbremse.
■Beim Abschleppen
Wenn der Motor nicht läuft, arbeiten Brems-
kraftverstärker und Servolenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.

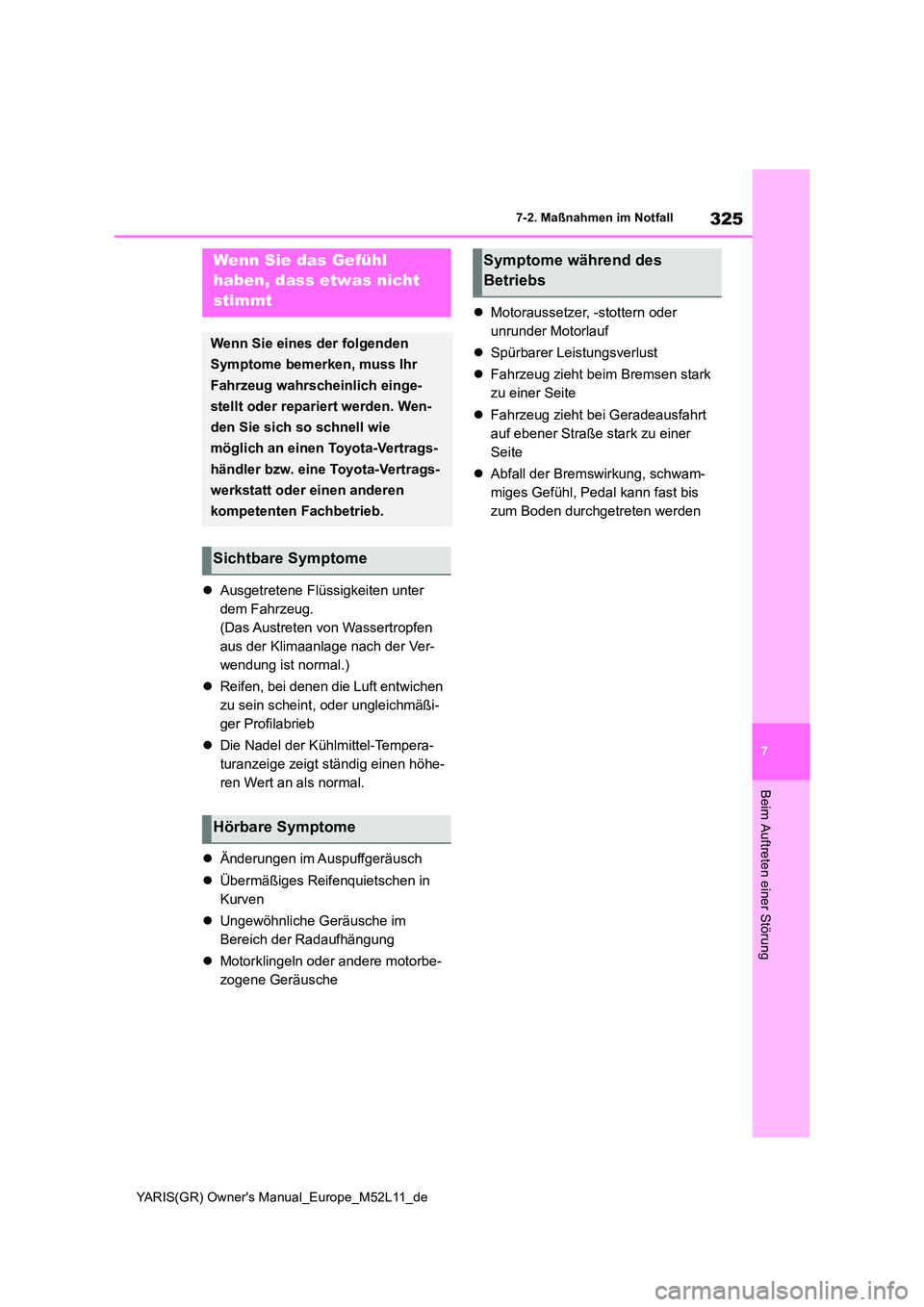

325
7
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Ausgetretene Flüssigkeiten unter
dem Fahrzeug.
(Das Austreten von Wassertropfen
aus der Klimaanlage nach der Ver-
wendung ist normal.)
 Reifen, bei denen die Luft entwichen
zu sein scheint, oder ungleichmäßi-
ger Profilabrieb
 Die Nadel der Kühlmittel-Tempera-
turanzeige zeigt ständig einen höhe-
ren Wert an als normal.
 Änderungen im Auspuffgeräusch
 Übermäßiges Reifenquietschen in
Kurven
 Ungewöhnliche Geräusche im
Bereich der Radaufhängung
 Motorklingeln oder andere motorbe-
zogene Geräusche
 Motoraussetzer, -stottern oder
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen stark
zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Straße stark zu einer
Seite
 Abfall der Bremswirkung, schwam-
miges Gefühl, Pedal kann fast bis
zum Boden durchgetreten werden
Wenn Sie das Gefühl
haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich einge-
stellt oder repariert werden. Wen-
den Sie sich so schnell wie
möglich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen
kompetenten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des
Betriebs

326
YARIS(GR) Owner's Manual_Europe_M52L11_de
7-2. Maßnahmen im Notfall
Führen Sie die nachstehenden Schritte
aus, um den Motor nach Auslösen des
Systems erneut anzulassen.
1 Schalten Sie den Motorschalter auf
ACC oder OFF.
2 Motor starten.
Kraftstoffpumpen-
Abschaltsystem
Das Kraftstoffpumpen-Abschaltsy-
stem sperrt die Kraftstoffzufuhr
zum Motor, um die Gefahr des
Austretens von Kraftstoff bei
Motorstillstand oder bei einer Air-
bag-Auslösung im Falle einer Kol-
lision zu minimieren.
Motor wieder anlassen
HINWEIS
■Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem
Fahrzeug. Sollten Sie feststellen, dass Kraftstoff aus-gelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.
