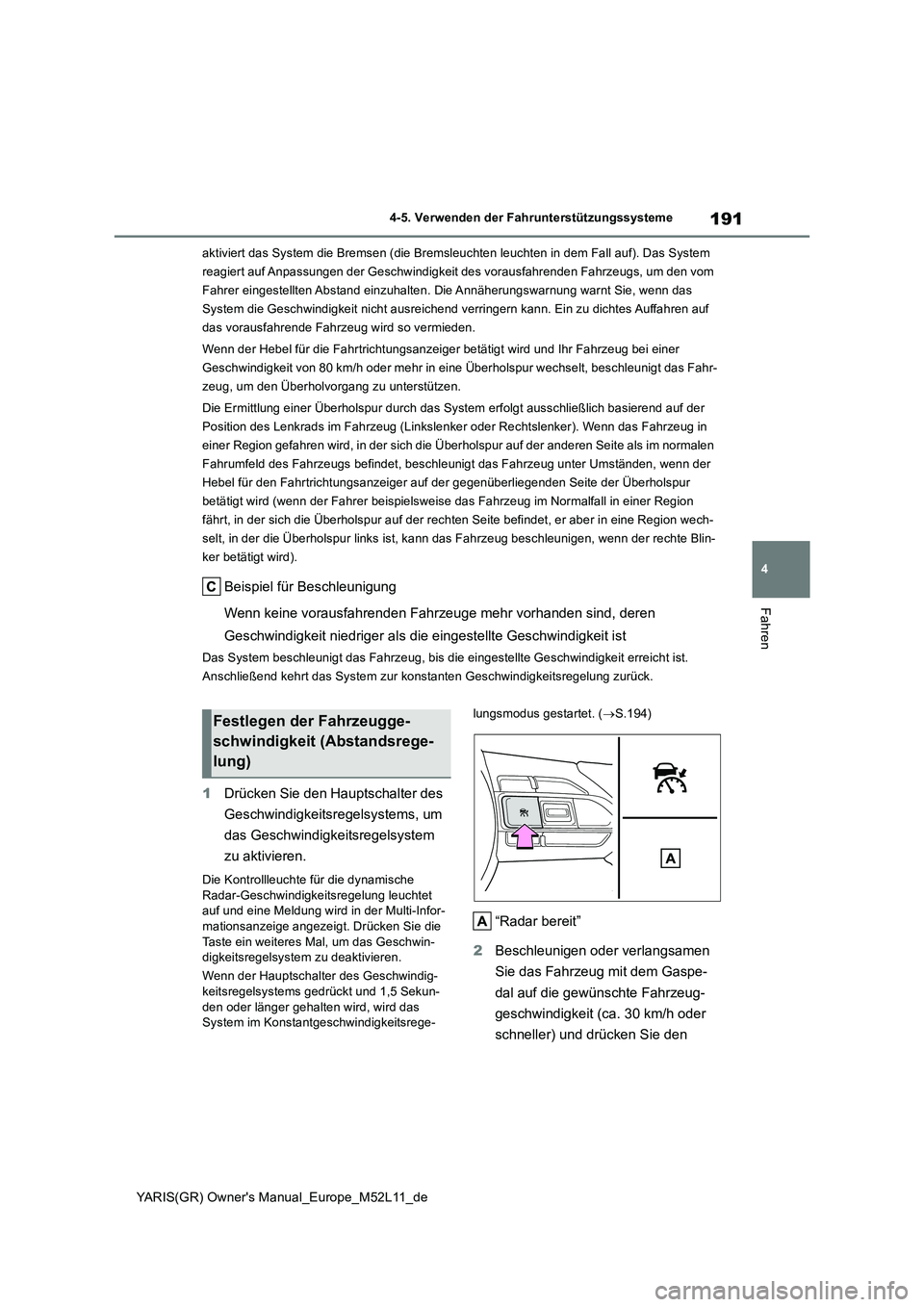

2021 TOYOTA GR YARIS Betriebsanleitungen (in German)

191
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
aktiviert das System die Bremsen (die Bremsleuchten leuchten in dem Fall auf). Das System
reagiert auf Anpassungen der Geschwindigkeit des vorausfahrenden Fahrzeugs, um den vom
Fahrer eingestellten Abstand einzuhalten. Die Annäherungswarnung warnt Sie, wenn das
System die Geschwindigkeit nicht ausreichend verringern kann. Ein zu dichtes Auffahren auf
das vorausfahrende Fahrzeug wird so vermieden.
Wenn der Hebel für die Fahrtrichtungsanzeiger betätigt wird und Ihr Fahrzeug bei einer
Geschwindigkeit von 80 km/h oder mehr in eine Überholspur wechselt, beschleunigt das Fahr-
zeug, um den Überholvorgang zu unterstützen.
Die Ermittlung einer Überholspur durch das Syst em erfolgt ausschließlich basierend auf der
Position des Lenkrads im Fahrz eug (Linkslenker oder Rechtslenker). Wenn das Fahrzeug in
einer Region gefahren wird, in der sich die Ü berholspur auf der anderen Seite als im normalen
Fahrumfeld des Fahrzeugs befindet, beschle unigt das Fahrzeug unter Umständen, wenn der
Hebel für den Fahrtrichtungsanzeiger auf der gegenüberliegenden Seite der Überholspur
betätigt wird (wenn der Fahrer beispielsweise das Fahrzeug im Normalfall in einer Region
fährt, in der sich die Überholspur auf der rech ten Seite befindet, er aber in eine Region wech-
selt, in der die Überholspur links ist, kann das Fahrzeug beschleunigen, wenn der rechte Blin-
ker betätigt wird).
Beispiel für Beschleunigung
Wenn keine vorausfahrenden Fahrzeuge mehr vorhanden sind, deren
Geschwindigkeit niedriger als die eingestellte Geschwindigkeit ist
Das System beschleunigt das Fahrzeug, bis die eingestellte Geschwindigkeit erreicht ist.
Anschließend kehrt das System zur konstanten Geschwindigkeitsregelung zurück.
1 Drücken Sie den Hauptschalter des
Geschwindigkeitsregelsystems, um
das Geschwindigkeitsregelsystem
zu aktivieren.
Die Kontrollleuchte für die dynamische Radar-Geschwindigkeitsregelung leuchtet auf und eine Meldung wird in der Multi-Infor-
mationsanzeige angezeigt. Drücken Sie die Taste ein weiteres Mal, um das Geschwin-digkeitsregelsystem zu deaktivieren.
Wenn der Hauptschalter des Geschwindig-
keitsregelsystems gedrückt und 1,5 Sekun- den oder länger gehalten wird, wird das System im Konstantgeschwindigkeitsrege-
lungsmodus gestartet. ( S.194)
“Radar bereit”
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (ca. 30 km/h oder
schneller) und drücken Sie den
Festlegen der Fahrzeugge-
schwindigkeit (Abstandsrege-
lung)

192
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Schalter “-SET”, um die Geschwin-
digkeit einzustellen.
Die Kontrollleuchte “SET” des Geschwindig-
keitsregelsystems leuchtet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Schalters bewegt wurde, wird als Sollgeschwindigkeit einge-
stellt.
■Anpassen der Sollgeschwindig-
keit mit dem Schalter
Zum Ändern der eingestellten
Geschwindigkeit drücken Sie den
Schalter “+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feinanpassung: Drücken Sie den Schalter.
Grobanpassung: Halten Sie den gedrückt,
um die Geschwindigkeit zu ändern, und las-
sen Sie den Hebel los, wenn die
gewünschte Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit folgender-
maßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Hebels
Grobanpassung: Erhöht oder verringert die
Geschwindigkeit in Schritten von 5 km/h*1
oder 5 mph*2, so lange der Hebel gehalten
wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.194) wird die einge-
stellte Geschwindigkeit
folgendermaßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Hebels
Grobanpassung: Die Geschwindigkeit
ändert sich kontinuierlich, während der
Hebel gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
■Eingestellte Geschwindigkeit mit
dem Gaspedal ändern
1 Beschleunigen Sie das Fahrzeug
mit dem Gaspedal auf die
gewünschte Fahrzeuggeschwindig-
keit
2 Drücken Sie die Taste “-SET”
Bei jedem Tastendruck wird der Fahr-
zeugabstand wie folgt geändert:
Anpassen der Sollgeschwin-
digkeit
Ändern des Fahrzeugabstands
(Fahrzeugabstandsregelungs-
modus)

193
4

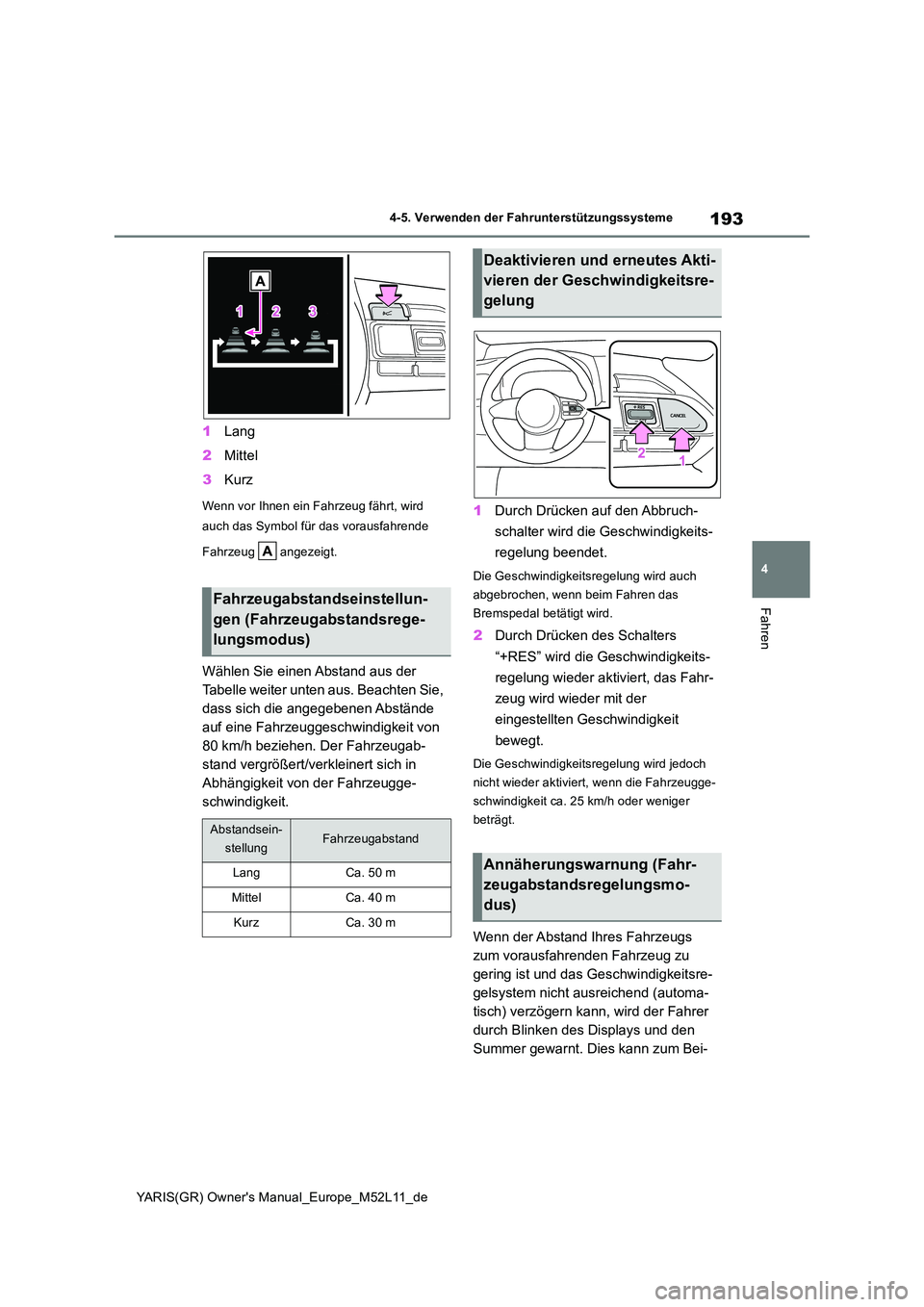

YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
1Lang
2 Mittel
3 Kurz
Wenn vor Ihnen ein Fahrzeug fährt, wird
auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Wählen Sie einen Abstand aus der
Tabelle weiter unten aus. Beachten Sie,
dass sich die angegebenen Abstände
auf eine Fahrzeuggeschwindigkeit von
80 km/h beziehen. Der Fahrzeugab-
stand vergrößert/verkleinert sich in
Abhängigkeit von der Fahrzeugge-
schwindigkeit.
1 Durch Drücken auf den Abbruch-
schalter wird die Geschwindigkeits-
regelung beendet.
Die Geschwindigkeitsregelung wird auch
abgebrochen, wenn beim Fahren das
Bremspedal betätigt wird.
2 Durch Drücken des Schalters
“+RES” wird die Geschwindigkeits-
regelung wieder aktiviert, das Fahr-
zeug wird wieder mit der
eingestellten Geschwindigkeit
bewegt.
Die Geschwindigkeitsregelung wird jedoch
nicht wieder aktiviert, wenn die Fahrzeugge-
schwindigkeit ca. 25 km/h oder weniger
beträgt.
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und das Geschwindigkeitsre-
gelsystem nicht ausreichend (automa-
tisch) verzögern kann, wird der Fahrer
durch Blinken des Displays und den
Summer gewarnt. Dies kann zum Bei-
Fahrzeugabstandseinstellun-
gen (Fahrzeugabstandsrege-
lungsmodus)
Abstandsein-
stellungFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
Deaktivieren und erneutes Akti-
vieren der Geschwindigkeitsre-
gelung
Annäherungswarnung (Fahr-
zeugabstandsregelungsmo-
dus)

194

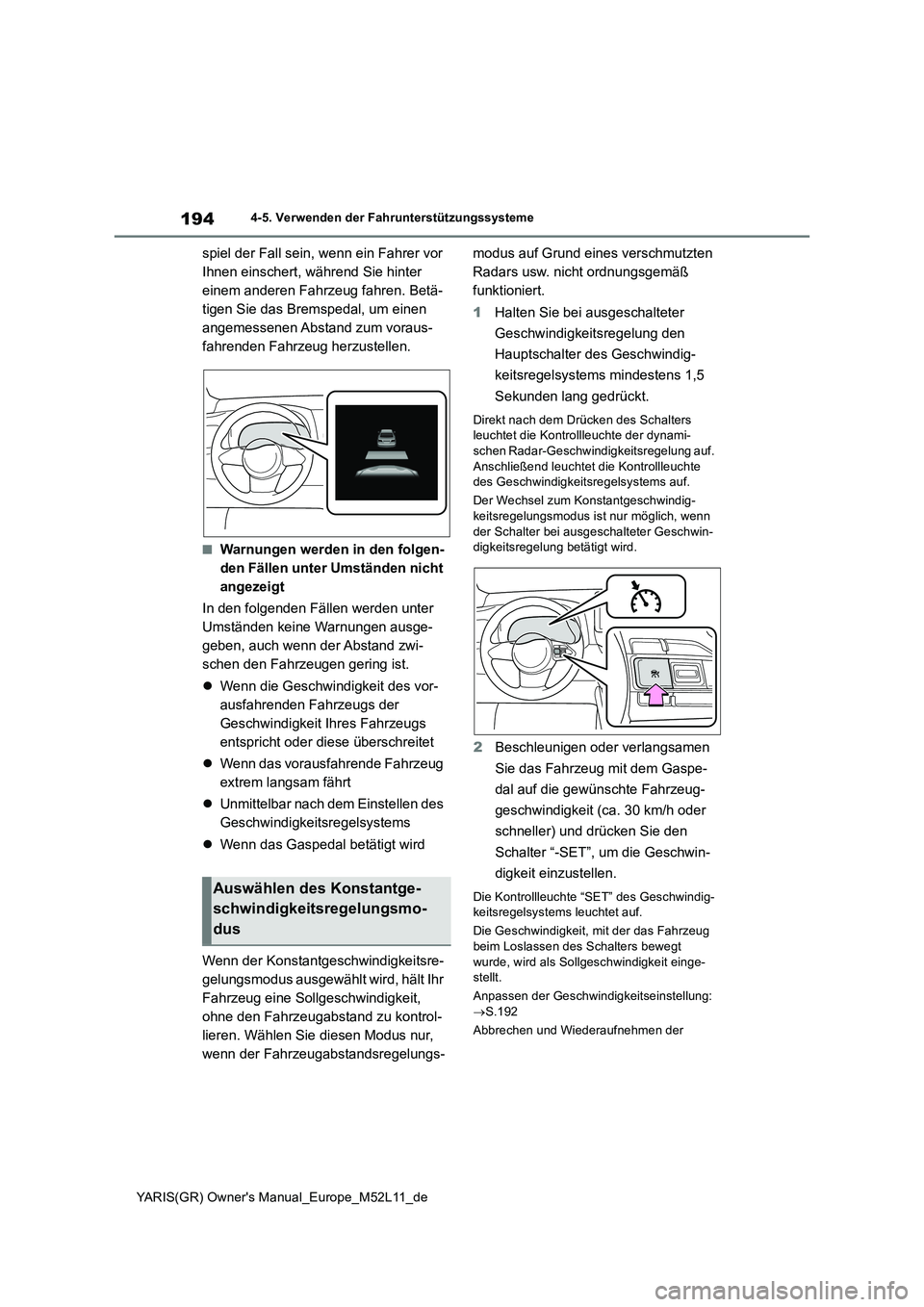

YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
spiel der Fall sein, wenn ein Fahrer vor
Ihnen einschert, während Sie hinter
einem anderen Fahrzeug fahren. Betä-
tigen Sie das Bremspedal, um einen
angemessenen Abstand zum voraus-
fahrenden Fahrzeug herzustellen.
■Warnungen werden in den folgen-
den Fällen unter Umständen nicht
angezeigt
In den folgenden Fällen werden unter
Umständen keine Warnungen ausge-
geben, auch wenn der Abstand zwi-
schen den Fahrzeugen gering ist.
 Wenn die Geschwindigkeit des vor-
ausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs
entspricht oder diese überschreitet
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem Einstellen des
Geschwindigkeitsregelsystems
 Wenn das Gaspedal betätigt wird
Wenn der Konstantgeschwindigkeitsre-
gelungsmodus ausgewählt wird, hält Ihr
Fahrzeug eine Sollgeschwindigkeit,
ohne den Fahrzeugabstand zu kontrol-
lieren. Wählen Sie diesen Modus nur,
wenn der Fahrzeugabstandsregelungs-
modus auf Grund eines verschmutzten
Radars usw. nicht ordnungsgemäß
funktioniert.
1 Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung den
Hauptschalter des Geschwindig-
keitsregelsystems mindestens 1,5
Sekunden lang gedrückt.
Direkt nach dem Drücken des Schalters leuchtet die Kontrollleuchte der dynami-schen Radar-Geschwindigkeitsregelung auf.
Anschließend leuchtet die Kontrollleuchte des Geschwindigkeitsregelsystems auf.
Der Wechsel zum Konstantgeschwindig- keitsregelungsmodus ist nur möglich, wenn
der Schalter bei ausgeschalteter Geschwin- digkeitsregelung betätigt wird.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (ca. 30 km/h oder
schneller) und drücken Sie den
Schalter “-SET”, um die Geschwin-
digkeit einzustellen.
Die Kontrollleuchte “SET” des Geschwindig- keitsregelsystems leuchtet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Schalters bewegt
wurde, wird als Sollgeschwindigkeit einge- stellt.
Anpassen der Geschwindigkeitseinstellung:  S.192
Abbrechen und Wiederaufnehmen der
Auswählen des Konstantge-
schwindigkeitsregelungsmo-
dus

195
4

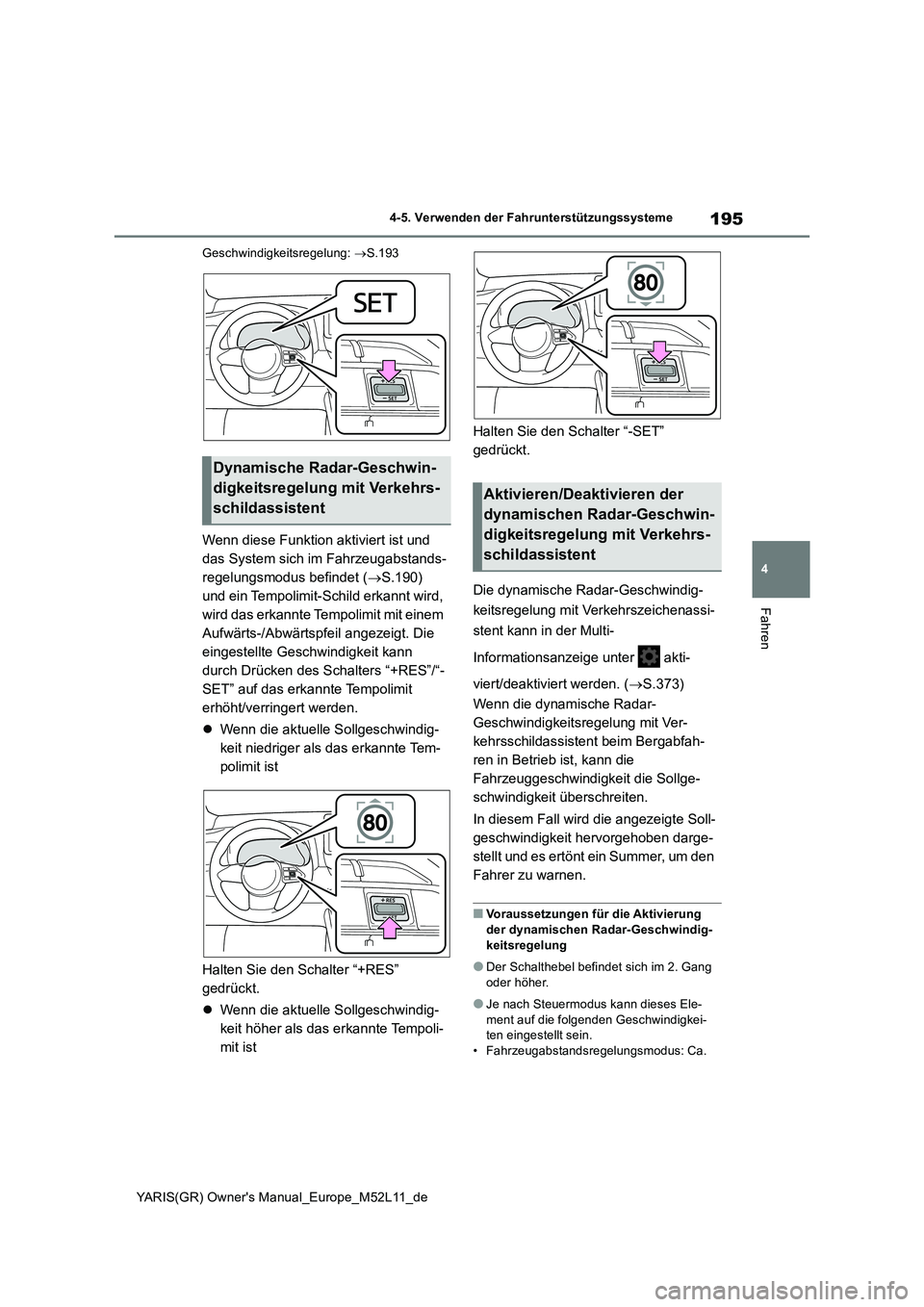

YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Geschwindigkeitsregelung: S.193
Wenn diese Funktion aktiviert ist und
das System sich im Fahrzeugabstands-
regelungsmodus befindet ( S.190)
und ein Tempolimit-Schild erkannt wird,
wird das erkannte Tempolimit mit einem
Aufwärts-/Abwärtspfeil angezeigt. Die
eingestellte Geschwindigkeit kann
durch Drücken des Schalters “+RES”/“-
SET” auf das erkannte Tempolimit
erhöht/verringert werden.
 Wenn die aktuelle Sollgeschwindig-
keit niedriger als das erkannte Tem-
polimit ist
Halten Sie den Schalter “+RES”
gedrückt.
 Wenn die aktuelle Sollgeschwindig-
keit höher als das erkannte Tempoli-
mit ist
Halten Sie den Schalter “-SET”
gedrückt.
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrszeichenassi-
stent kann in der Multi-
Informationsanzeige unter akti-
viert/deaktiviert werden. ( S.373)
Wenn die dynamische Radar-
Geschwindigkeitsregelung mit Ver-
kehrsschildassistent beim Bergabfah-
ren in Betrieb ist, kann die
Fahrzeuggeschwindigkeit die Sollge-
schwindigkeit überschreiten.
In diesem Fall wird die angezeigte Soll-
geschwindigkeit hervorgehoben darge-
stellt und es ertönt ein Summer, um den
Fahrer zu warnen.
■Voraussetzungen für die Aktivierung der dynamischen Radar-Geschwindig-
keitsregelung
●Der Schalthebel befindet sich im 2. Gang
oder höher.
●Je nach Steuermodus kann dieses Ele-
ment auf die folgenden Geschwindigkei- ten eingestellt sein.• Fahrzeugabstandsregelungsmodus: Ca.
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schildassistentAktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schildassistent

196

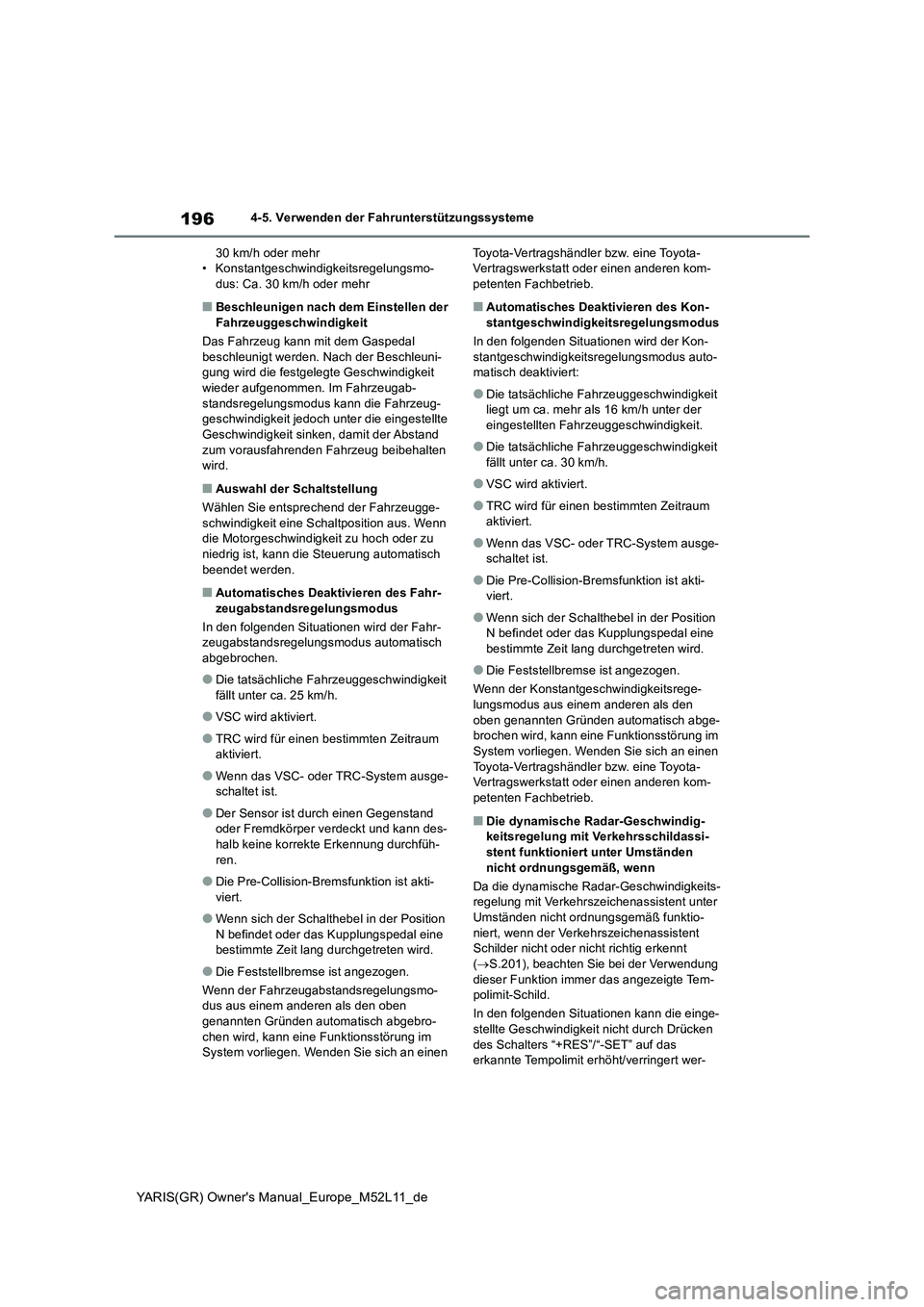

YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
30 km/h oder mehr • Konstantgeschwindigkeitsregelungsmo-dus: Ca. 30 km/h oder mehr
■Beschleunigen nach dem Einstellen der
Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-gung wird die festgelegte Geschwindigkeit
wieder aufgenommen. Im Fahrzeugab- standsregelungsmodus kann die Fahrzeug-geschwindigkeit jedoch unter die eingestellte
Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahrzeug beibehalten wird.
■Auswahl der Schaltstellung
Wählen Sie entsprechend der Fahrzeugge-
schwindigkeit eine Schaltposition aus. Wenn die Motorgeschwindigkeit zu hoch oder zu niedrig ist, kann die Steuerung automatisch
beendet werden.
■Automatisches Deaktivieren des Fahr- zeugabstandsregelungsmodus
In den folgenden Situationen wird der Fahr- zeugabstandsregelungsmodus automatisch
abgebrochen.
●Die tatsächliche Fahrzeuggeschwindigkeit
fällt unter ca. 25 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System ausge-schaltet ist.
●Der Sensor ist durch einen Gegenstand oder Fremdkörper ve rdeckt und kann des-
halb keine korrekte Erkennung durchfüh- ren.
●Die Pre-Collision-Bremsfunktion ist akti-viert.
●Wenn sich der Schalthebel in der Position N befindet oder das Kupplungspedal eine bestimmte Zeit lang durchgetreten wird.
●Die Feststellbremse ist angezogen.
Wenn der Fahrzeugabstandsregelungsmo- dus aus einem anderen als den oben
genannten Gründen automatisch abgebro- chen wird, kann eine Funktionsstörung im System vorliegen. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder einen anderen kom-petenten Fachbetrieb.
■Automatisches Deaktivieren des Kon-
stantgeschwindigkeitsregelungsmodus
In den folgenden Situationen wird der Kon- stantgeschwindigkeitsregelungsmodus auto-matisch deaktiviert:
●Die tatsächliche Fahrzeuggeschwindigkeit liegt um ca. mehr als 16 km/h unter der
eingestellten Fahrzeuggeschwindigkeit.
●Die tatsächliche Fahrzeuggeschwindigkeit
fällt unter ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System ausge-schaltet ist.
●Die Pre-Collision-Bremsfunktion ist akti-viert.
●Wenn sich der Schalthebel in der Position N befindet oder das Kupplungspedal eine
bestimmte Zeit lang durchgetreten wird.
●Die Feststellbremse ist angezogen.
Wenn der Konstantgeschwindigkeitsrege-
lungsmodus aus einem anderen als den oben genannten Gründen automatisch abge-brochen wird, kann eine Funktionsstörung im
System vorliegen. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
■Die dynamische Radar-Geschwindig- keitsregelung mit Verkehrsschildassi-stent funktioniert unter Umständen
nicht ordnungsgemäß, wenn
Da die dynamische Radar-Geschwindigkeits- regelung mit Verkehrszeichenassistent unter Umständen nicht ordnungsgemäß funktio-
niert, wenn der Verkehrszeichenassistent Schilder nicht oder nicht richtig erkennt ( S.201), beachten Sie bei der Verwendung
dieser Funktion immer das angezeigte Tem- polimit-Schild.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Drücken
des Schalters “+RES”/“-SET” auf das erkannte Tempolimit erhöht/verringert wer-

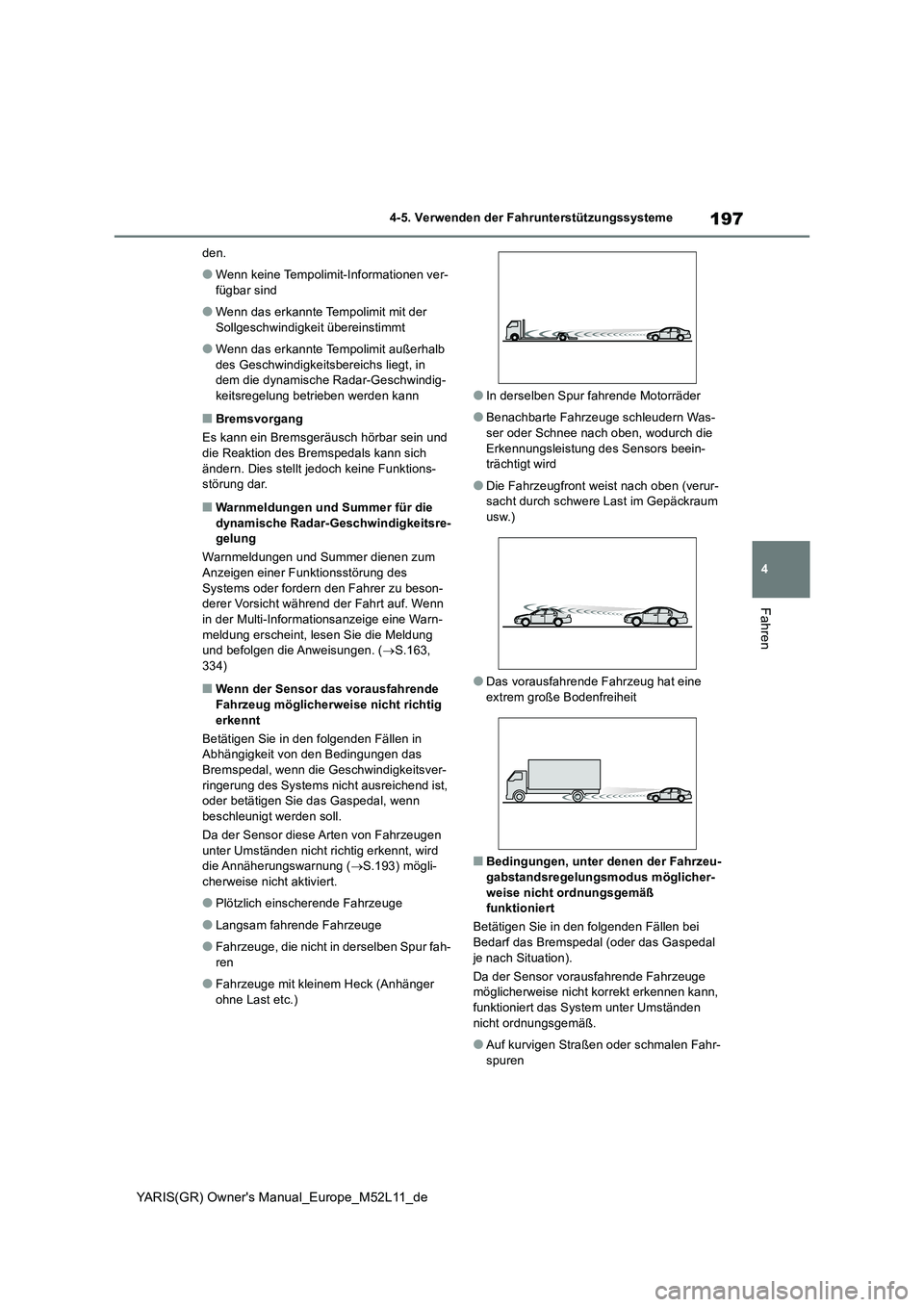

197
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
den.
●Wenn keine Tempolimit-Informationen ver-
fügbar sind
●Wenn das erkannte Tempolimit mit der
Sollgeschwindigkeit übereinstimmt
●Wenn das erkannte Tempolimit außerhalb
des Geschwindigkeitsbereichs liegt, in dem die dynamische Radar-Geschwindig-keitsregelung betrieben werden kann
■Bremsvorgang
Es kann ein Bremsgeräusch hörbar sein und
die Reaktion des Bremspedals kann sich ändern. Dies stellt jedoch keine Funktions-störung dar.
■Warnmeldungen und Summer für die
dynamische Radar-Geschwindigkeitsre- gelung
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des
Systems oder fordern den Fahrer zu beson- derer Vorsicht während der Fahrt auf. Wenn in der Multi-Informationsanzeige eine Warn-
meldung erscheint, lesen Sie die Meldung und befolgen die Anweisungen. ( S.163, 334)
■Wenn der Sensor das vorausfahrende
Fahrzeug möglicherweise nicht richtig erkennt
Betätigen Sie in den folgenden Fällen in Abhängigkeit von den Bedingungen das
Bremspedal, wenn die Geschwindigkeitsver- ringerung des Systems nicht ausreichend ist, oder betätigen Sie das Gaspedal, wenn
beschleunigt werden soll.
Da der Sensor diese Arten von Fahrzeugen unter Umständen nicht richtig erkennt, wird die Annäherungswarnung ( S.193) mögli-
cherweise nicht aktiviert.
●Plötzlich einsc herende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die nicht in derselben Spur fah- ren
●Fahrzeuge mit kleinem Heck (Anhänger ohne Last etc.)
●In derselben Spur fahrende Motorräder
●Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die Erkennungsleistung des Sensors beein-trächtigt wird
●Die Fahrzeugfront weist nach oben (verur-sacht durch schwere Last im Gepäckraum
usw.)
●Das vorausfahrende Fahrzeug hat eine
extrem große Bodenfreiheit
■Bedingungen, unter denen der Fahrzeu-
gabstandsregelungsmodus möglicher- weise nicht ordnungsgemäß funktioniert
Betätigen Sie in den folgenden Fällen bei
Bedarf das Bremspedal (oder das Gaspedal je nach Situation).
Da der Sensor vorausfahrende Fahrzeuge möglicherweise nicht korrekt erkennen kann,
funktioniert das System unter Umständen nicht ordnungsgemäß.
●Auf kurvigen Straßen oder schmalen Fahr-spuren

198
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich langsamer fährt bzw. bremst
●Beim Fahren auf einer Straße entlang eines baulichen Objekts, wie z. B. in einem
Tunnel oder auf einer Brücke
●Während sich die Fahrzeuggeschwindig-
keit auf die eingestellte Geschwindigkeit verringert, nachdem das Fahrzeug durch die Betätigung des Gaspedals beschleu-
nigt wurde
*: Je nach Ausstattung
Der Verkehrszeichenassistent RSA
erkennt mit Hilfe der Frontkamera
und/oder des Navigationssystems
(sofern Informationen zum Tempolimit
vorhanden sind) bestimmte Verkehrs-
zeichen und stellt in der Anzeige Infor-
mationen für den Fahrer bereit.
Wenn das System anhand der erkann-
ten Verkehrszeichen feststellt, dass das
Fahrzeug die Geschwindigkeitsbe-
grenzung überschreitet oder verbotene
Aktionen durchführt, wird der Fahrer mit
einer visuellen Benachrichtigung und
einem Benachrichtigungssummer
gewarnt.
RSA (Road Sign Assist)*
Überblick über die Funktionen
WARNUNG
■Vor der Verwendung des RSA- Systems
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. Das RSA-System unter- stützt den Fahrer durch die Bereitstellung von Informationen, ersetzt aber nicht den
Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem Sie sich immer strikt an die Verkehrsregeln
halten.
