2021 TOYOTA GR YARIS Betriebsanleitungen (in German)

87
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 Format 12 Stunden/24 Stunden
 Stunde
 Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system) Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

88
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
■Bildschirm zum Einstellen der Uhr (Fahrzeuge mit Navigations-/Multime-diasystem)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
■Helligkeitsregelung des Kombiinstru-
ments
Die Helligkeitsstufe des Kombiinstruments
kann in Abhängigkeit davon, ob die Schlus- sleuchten ein- oder ausgeschaltet sind, getrennt geregelt werden. In hellen Umge-
bungen (Tageslicht usw.) wird die Helligkeit des Kombiinstruments durch das Einschalten der Schlussleuchten jedoch nicht geändert.
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

89
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Anzeige
Anzeigebereich für Fahrerassi-
stenzsystem
Eine Anzeige erscheint, wenn die folgenden
Systeme arbeiten und anderes Menüsym-
bol als ausgewählt wird:
• LTA (Spurhalteassistent) (je nach Ausstat-
tung) ( S.177)
• Dynamische Radar-Geschwindigkeitsre-
gelung (je nach Ausstattung) ( S.187)
• RSA (Verkehrszeichenassistent) (je nach
Ausstattung) ( S.198)
Anzeigebereich für Inhalte
Durch Auswählen von Menüsymbolen in der
Multi-Informationsanzeige kann eine Viel-
zahl von Fahrinformationen angezeigt wer-
den. Die Multi-Informationsanzeige kann
auch dazu genutzt werden, Displayeinstel-
lungen und sonstige Fahrzeugeinstellungen
zu ändern.
Auch Warnungen oder Hinweise werden in
bestimmten Situationen eingeblendet.
■Menü-Symbole
Die Menüsymbole werden durch Drüc-
ken des Anzeigenregelschalter
oder angezeigt.
■Beim Wechseln des Fahrprogramms
Die Farbe der Multi-Informationsanzeige ändert sich in Abhängigkeit vom ausgewähl-
ten Fahrprogramm. ( S.224)
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phänomen ist charakteristisch für Flüssigkeitskristallan-
zeigen. Die Anzeige kann daher problemlos weiterverwendet werden.
Multi-Informationsanzeige
In der Multi-Informationsanzeige
werden Angaben zum Kraftstoff-
verbrauch sowie verschiedene
Arten von fahrspezifischen Infor-
mationen angezeigt. Die Multi-
Informationsanzeige kann auch
dazu genutzt werden, die Display-
einstellungen und sonstige Ein-
stellungen zu ändern.
Display und MenüsymboleAnzeige von Fahrhinweisen
( S.90)
Informationsanzeige des Fah-
rerassistenzsystems (je nach
Ausstattung) ( S.91) Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
( S.91)
Anzeige von Fahrzeuginformatio-
nen ( S.92)
Einstellungsanzeige ( S.92)
Warnmeldungsanzeige ( S.334)

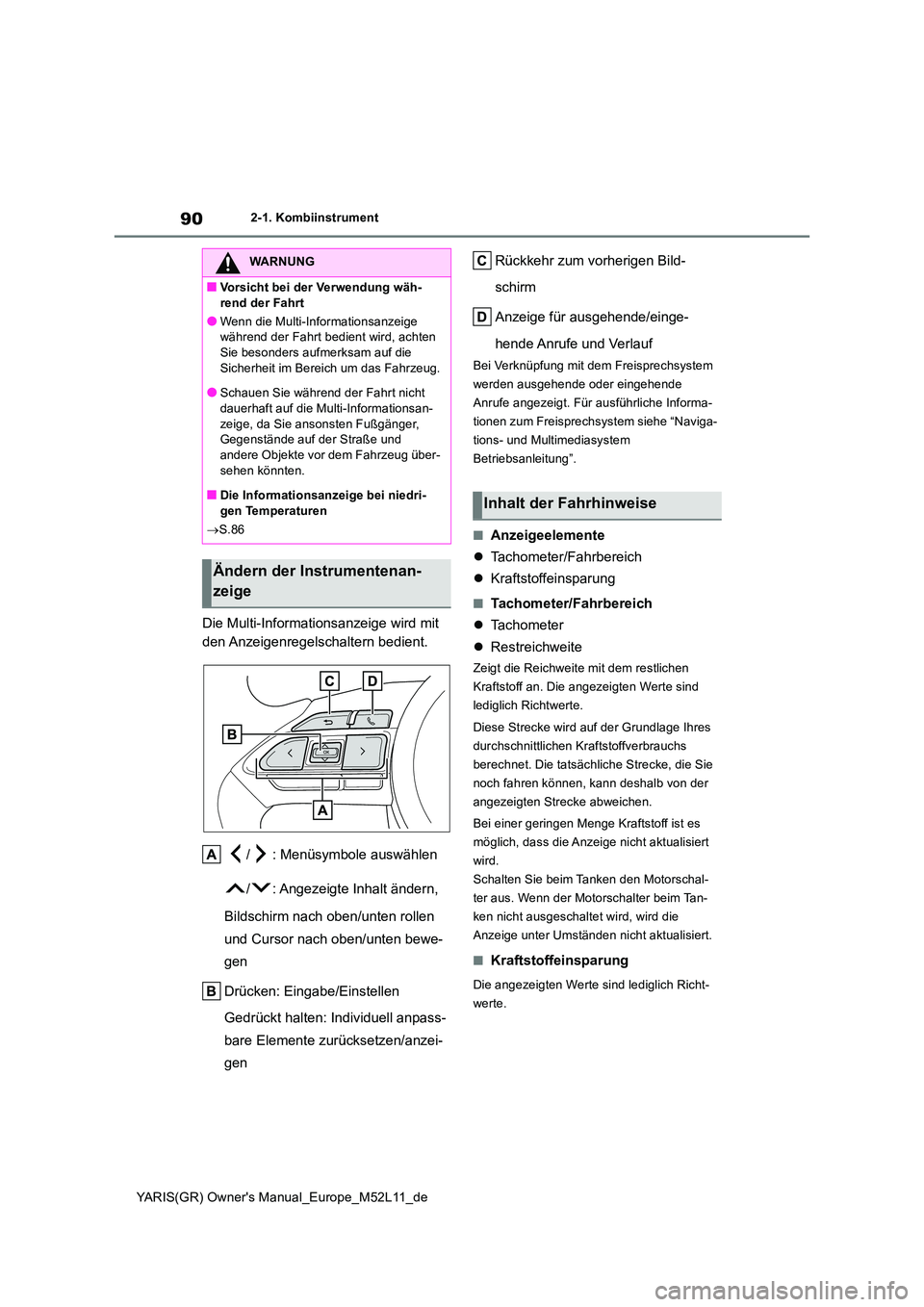

90
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Die Multi-Informationsanzeige wird mit
den Anzeigenregelschaltern bedient.
/ : Menüsymbole auswählen
/ : Angezeigte Inhalt ändern,
Bildschirm nach oben/unten rollen
und Cursor nach oben/unten bewe-
gen
Drücken: Eingabe/Einstellen
Gedrückt halten: Individuell anpass-
bare Elemente zurücksetzen/anzei-
gen
Rückkehr zum vorherigen Bild-
schirm
Anzeige für ausgehende/einge-
hende Anrufe und Verlauf
Bei Verknüpfung mit dem Freisprechsystem
werden ausgehende oder eingehende
Anrufe angezeigt. Für ausführliche Informa-
tionen zum Freisprechsystem siehe “Naviga-
tions- und Multimediasystem
Betriebsanleitung”.
■Anzeigeelemente
 Tachometer/Fahrbereich
 Kraftstoffeinsparung
■Tachometer/Fahrbereich
 Tachometer
 Restreichweite
Zeigt die Reichweite mit dem restlichen
Kraftstoff an. Die angezeigten Werte sind
lediglich Richtwerte.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn der Motorschalter beim Tan-
ken nicht ausgeschaltet wird, wird die
Anzeige unter Umständen nicht aktualisiert.
■Kraftstoffeinsparung
Die angezeigten Werte sind lediglich Richt-
werte.
WARNUNG
■Vorsicht bei der Verwendung wäh-
rend der Fahrt
●Wenn die Multi-Informationsanzeige während der Fahrt bedient wird, achten Sie besonders aufmerksam auf die
Sicherheit im Bereich um das Fahrzeug.
●Schauen Sie während der Fahrt nicht dauerhaft auf die Multi-Informationsan-
zeige, da Sie ansonsten Fußgänger, Gegenstände auf der Straße und andere Objekte vor dem Fahrzeug über-
sehen könnten.
■Die Informationsanzeige bei niedri- gen Temperaturen
 S.86
Ändern der Instrumentenan-
zeige
Inhalt der Fahrhinweise

91
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Restreichweite
Zeigt die Reichweite mit dem restlichen
Kraftstoff an.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn der Motorschalter beim Tan-
ken nicht ausgeschaltet wird, wird die
Anzeige unter Umständen nicht aktualisiert.
Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Durchschnittsverbrauch (seit der
Rücksetzung)
Halten Sie zum Zurücksetzen der Anzeige
für den Durchschnittsverbrauch den Anzei-
genregelschalter gedrückt.
Die Anzeige für den Durchschnittsver-
brauch kann in geändert werden.
( S.92)
 Durchschnittsverbrauch (seit dem
Starten)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Starten des Motors an.
 Durchschnittsverbrauch (seit dem
Ta n k e n )
Zeigt den Durchschnittsverbrauch seit dem
Betanken des Fahrzeugs an.
■Informationen des Fahrerassi-
stenzsystems
Wählen Sie dieses Element, um den
Betriebsstatus der folgenden Systeme
anzuzeigen:
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.177)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.187)
■Anzeige von mit dem Navigations-
system verknüpften Informatio-
nen (je nach Ausstattung)
Wählen Sie dieses Element, um die fol-
genden mit dem Navigationssystem
verknüpften Informationen anzuzeigen:
 Zielführung
 Kompass-Anzeige (Fahrtrichtungs-
anzeige)
■Anzeige der Zielführung
Wenn in der Head-Up-Anzeige die Zielfüh- rung aktiviert ist, ersc heint keine Zielführung in der Multi-Informationsanzeige. ( S.95)
Wählen Sie dieses Element, um die
Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigen-
regelschaltern zu ermöglichen.
Informationsanzeige des Fah-
rerassistenzsystems
Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)

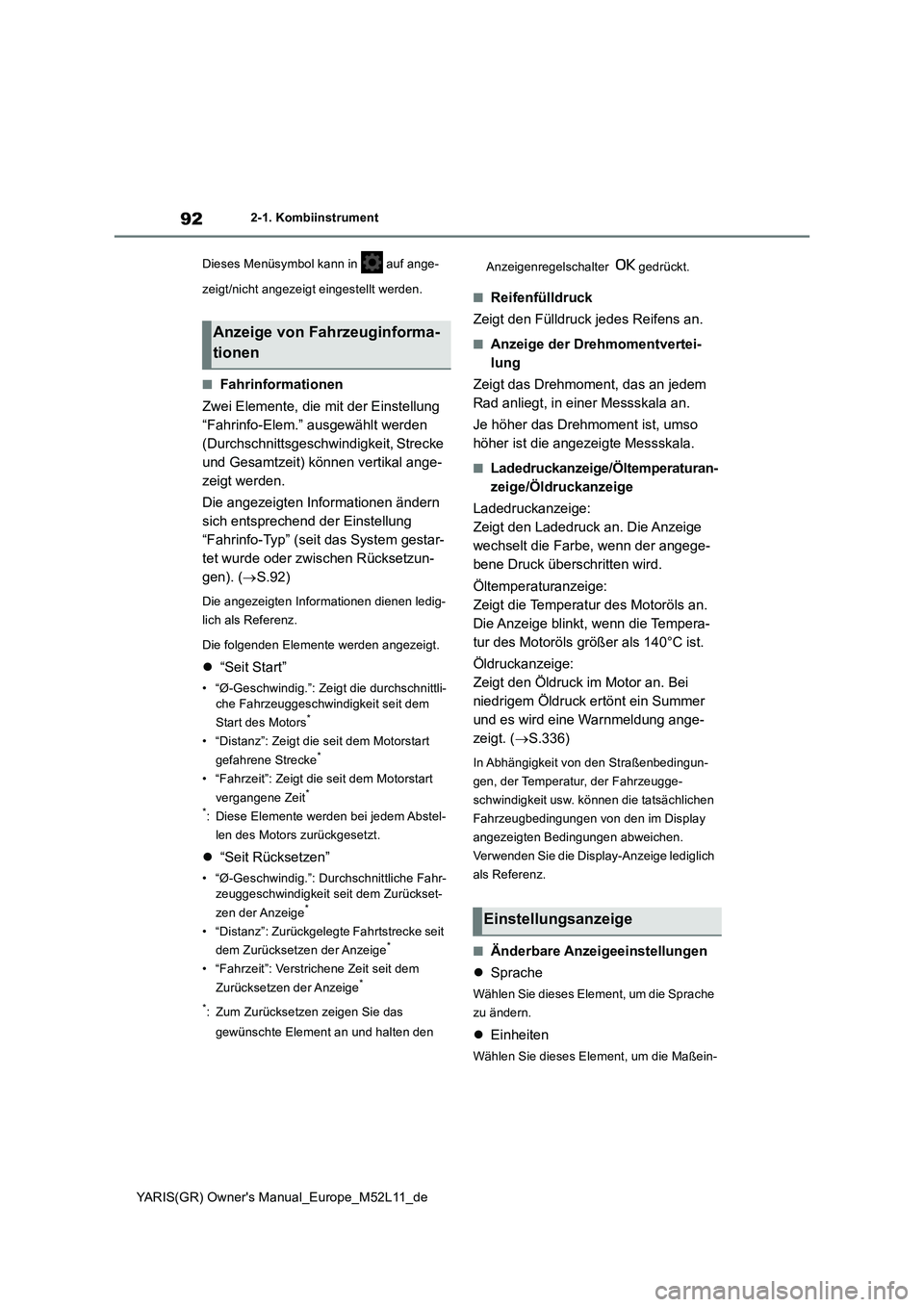

92
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Dieses Menüsymbol kann in auf ange-
zeigt/nicht angezeigt eingestellt werden.
■Fahrinformationen
Zwei Elemente, die mit der Einstellung
“Fahrinfo-Elem.” ausgewählt werden
(Durchschnittsgeschwindigkeit, Strecke
und Gesamtzeit) können vertikal ange-
zeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der Einstellung
“Fahrinfo-Typ” (seit das System gestar-
tet wurde oder zwischen Rücksetzun-
gen). ( S.92)
Die angezeigten Informationen dienen ledig-
lich als Referenz.
Die folgenden Elemente werden angezeigt.
 “Seit Start”
• “Ø-Geschwindig.”: Zeigt die durchschnittli- che Fahrzeuggeschwindigkeit seit dem
Start des Motors*
• “Distanz”: Zeigt die seit dem Motorstart
gefahrene Strecke*
• “Fahrzeit”: Zeigt die seit dem Motorstart
vergangene Zeit*
*: Diese Elemente werden bei jedem Abstel-
len des Motors zurückgesetzt.
 “Seit Rücksetzen”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Zurückset-
zen der Anzeige*
• “Distanz”: Zurückgelegte Fahrtstrecke seit
dem Zurücksetzen der Anzeige*
• “Fahrzeit”: Verstrichene Zeit seit dem
Zurücksetzen der Anzeige*
*: Zum Zurücksetzen zeigen Sie das
gewünschte Element an und halten den
Anzeigenregelschalter gedrückt.
■Reifenfülldruck
Zeigt den Fülldruck jedes Reifens an.
■Anzeige der Drehmomentvertei-
lung
Zeigt das Drehmoment, das an jedem
Rad anliegt, in einer Messskala an.
Je höher das Drehmoment ist, umso
höher ist die angezeigte Messskala.
■Ladedruckanzeige/Öltemperaturan-
zeige/Öldruckanzeige
Ladedruckanzeige:
Zeigt den Ladedruck an. Die Anzeige
wechselt die Farbe, wenn der angege-
bene Druck überschritten wird.
Öltemperaturanzeige:
Zeigt die Temperatur des Motoröls an.
Die Anzeige blinkt, wenn die Tempera-
tur des Motoröls größer als 140°C ist.
Öldruckanzeige:
Zeigt den Öldruck im Motor an. Bei
niedrigem Öldruck ertönt ein Summer
und es wird eine Warnmeldung ange-
zeigt. ( S.336)
In Abhängigkeit von den Straßenbedingun-
gen, der Temperatur, der Fahrzeugge-
schwindigkeit usw. können die tatsächlichen
Fahrzeugbedingungen von den im Display
angezeigten Bedingungen abweichen.
Verwenden Sie die Display-Anzeige lediglich
als Referenz.
■Änderbare Anzeigeeinstellungen
 Sprache
Wählen Sie dieses Element, um die Sprache
zu ändern.
 Einheiten
Wählen Sie dieses Element, um die Maßein-
Anzeige von Fahrzeuginforma-
tionen
Einstellungsanzeige

93
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
heiten zu ändern.

• Kraftstoffverbrauchsanzeige
Wählen Sie zwischen der Anzeige des
Durchschnittsverbrauchs nach dem Start,
nach dem Zurücksetzen und nach dem Tan-
ken. ( S.90)
(je nach Ausstattung)
Wählen Sie zwischen Anzeige und Nichtan-
zeige der mit dem Audiosystem verknüpften
Anzeige.

Wählen Sie dieses Element, um die folgen-
den Anzeigeinhalte zu ändern:
• Art der Fahrinformationen
Wählen Sie die Art der nach dem Star-
ten/Zurücksetzen angezeigten Fahrinforma-
tionen.
• Fahrinformationselemente
Wählen Sie als erstes und zweites Element
der anzuzeigenden Fahrinformationen eines
der folgenden Elemente: Durchschnittsge-
schwindigkeit/Strecke/Verstrichene Zeit.
 Popup-Display
Sie haben die Wahl, ein Popup-Display für
jedes relevante System zu aktivieren/deakti-
vieren.
 Multi-Informationsanzeige ausschal-
ten
Wählen Sie das Ausschalten der Multi-Infor-
mationsanzeige.
Zum Wiedereinschalten der Multi-Informati-
onsanzeige drücken Sie einen der folgenden
Anzeigenregelschalter:
//// /.
 Standardeinstellung
Wählen Sie dieses Element, um die Einstel-
lungen auf die Standardeinstellung zurück-
zusetzen.
■Änderbare Fahrzeugfunktionen
und Einstellungen
 S.373
■Ausblenden der Einstellungsanzeige
●Einige Einstellungen können nicht wäh- rend der Fahrt geändert werden. Parken
Sie das Fahrzeug zum Ändern von Einstel- lungen an einem sicheren Ort.
●Wenn ein Warnhinweis angezeigt wird, ist die Bedienung der Einstellanzeige nicht möglich.
 Stop & Start-System-Betriebszeit
(nach Start)/Statusbenachrichtigung
Zeigt an, wie lange der Motor bedingt durch
den Betrieb des Stop & Start-Systems abge-
stellt war.
Zeigt auch den Status des Stop & Start-
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Wenn der Motor beim Ändern der Anzei- geeinstellungen läuft, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit ange- messener Belüftung abgestellt ist. In einem geschlossenen Raum, wie z. B. in
einer Garage, können sich Auspuffgase (einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■Während der Einrichtung der
Anzeige
Um eine Entladung der Batterie zu vermei- den, achten Sie darauf, dass der Motor
während der Einrichtung der Anzeigefunk- tionen läuft.
Informationen zum Stop &
Start-System

94
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Systems mit einem Popup-Display.
( S.205)
Einstellungen des Stop & Start-
Systems
Die Dauer der Betriebszeit des Stop & Start-
Systems nach Betätigen des Schalters “A/C”
der Klimaanlage kann in der Multi-Infor-
mationsanzeige auf 2 verschiedene Stufen
eingestellt werden. ( S.205)
