2021 CITROEN C4 SPACETOURER Návod na použitie (in Slovak)

223
Zadné svetlá
1.Ukazovatele smeru (PY21W, jantárovo
ž lt á)
2. Obrysové svetlá/hmlové svetlá (P21/5W).
Model s LED svetlami
3.Brzdové/obrysové svetlá
(elektroluminiscenčné diódy – LED).
4. Svetlá spätného chodu (W16W).
5. Ukazovatele smeru (PY21W).
Model so žiarovkami
3.Obrysové svetlá (5W5).
4. Brzdové svetlo (P21/ W).
5. Ukazovatele smeru (W Y16W).
6. Svetlá spätného chodu (W16W).
Elektroluminiscenčné diódy –
LED
Pri tejto výmene sa obráťte na sieť
CITROËN alebo kvalifikovanú dielňu.
Svetlo zadných dverí
F Zistite, ktoré svetlo nesvieti.
F
O tvorte kufor. F

O
dstráňte prístupový kryt.
F
O
dstráňte tri upevňovacie skrutky svetla A
.
F
O
dpojte konektor.
F O patrne vyberte svetlo zvonka zatlačením
poistnej západky B .
8
V pr

224
Výmena hmlových svetiel, svetiel spätného
chodu a ukazovateľov smeru:
F

P
omocou „univerzálneho“ typu pinzety
otočte držiak žiarovky o
štvr ť otáčky
proti smeru pohybu hodinových ručičiek
a
vyberte ho.
F

V
ymeňte žiarovku. Výmena obrysových a
brzdových svetiel:
F
O
točte držiak žiarovky o štvr ť otáčky proti
smeru hodinových ručičiek a vytiahnite ho.
F
V
ymeňte žiarovku.
Pri spätnej montáži postupujte v opačnom
poradí.
Zadné svetlá
1. Ukazovatele smeru (PY21W, jantárovo
ž lt á)
2. Obrysové svetlá/hmlové svetlá (P21/5W).
Model s LED svetlami
3.Obrysové svetlá (elektroluminiscenčné
diódy – LED).
4. Brzdové svetlá (elektroluminiscenčné
diódy – LED).
5. Ukazovatele smeru (PY21W).
6. Svetlá spätného chodu
(elektroluminiscenčné diódy – LED).
Elektroluminiscenčné diódy –
LED
Pri tejto výmene sa obráťte na sieť
CITROËN alebo kvalifikovanú dielňu.
Model s

LED svetlami
Model so žiarovkami
V pr

225
3.Obrysové svetlá (W5W).
4. Brzdové/obrysové svetlá (P21W).
5. Ukazovatele smeru (W Y16W).
6. Svetlá spätného chodu (W16W).
Svetlo zadných dverí
Model s LED svetlami
Ukazovatele smeru, obrysové
a
hmlové svetlá
Model so žiarovkami
Zistite, ktoré svetlo nesvieti.
F
O tvorte kufor.
F

O
dstráňte prístupový kryt. F

O
dstráňte tri upevňovacie skrutky svetla A
.
F
O
dpojte konektor.
F
S
vetlo opatrne vyberte z jeho uchytenia.
F
O
točte držiak žiarovky o štvr ť otáčky proti
smeru hodinových ručičiek a vytiahnite ho.
F
V
ymeňte žiarovku.
Pri spätnej montáži postupujte v opačnom
poradí. Model so žiarovkami
Prístup získate vsunutím ruky pod nárazník.
F

O
točte držiak žiarovky o štvr ť otáčky
a vyberte ho.
F V ymeňte žiarovku.
Pri spätnej montáži postupujte v opačnom
poradí.
8
V pr

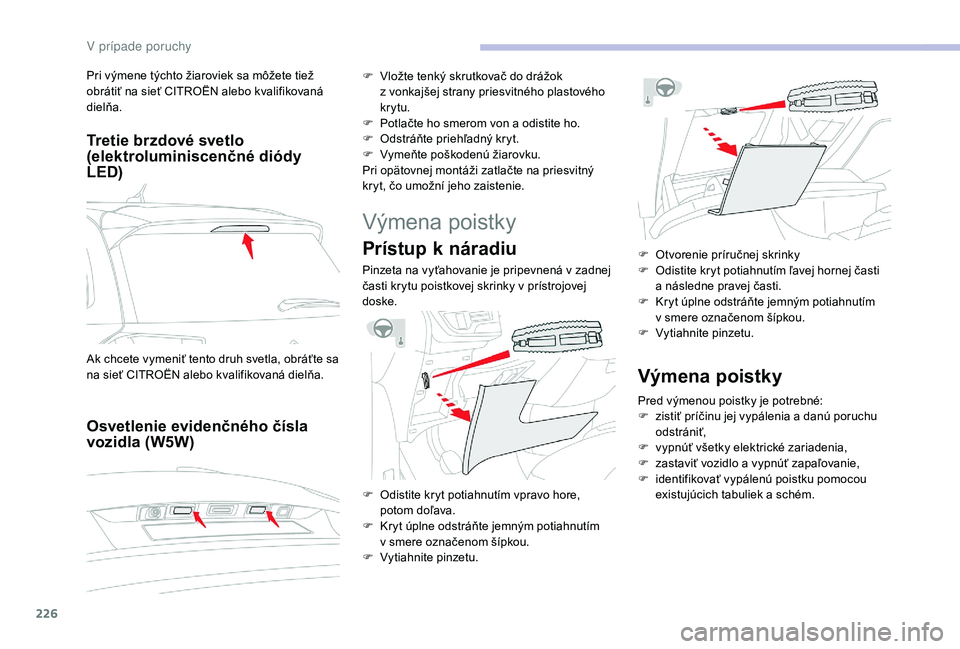

226
Tretie brzdové svetlo
(elektroluminiscenčné diódy
LED)
Osvetlenie evidenčného čísla
vozidla (W5W)
F Vložte tenký skrutkovač do drážok z vonkajšej strany priesvitného plastového
krytu.
F

P
otlačte ho smerom von a odistite ho.
F

O
dstráňte priehľadný kryt.
F

V
ymeňte poškodenú žiarovku.
Pri opätovnej montáži zatlačte na priesvitný
kryt, čo umožní jeho zaistenie.
Pri výmene týchto žiaroviek sa môžete tiež
obrátiť na sieť CITROËN alebo kvalifikovaná
dielňa.
Ak chcete vymeniť tento druh svetla, obráťte sa
na sieť CITROËN alebo kvalifikovaná dielňa.
Výmena poistky
Prístup k n
áradiu
Pinzeta na vyťahovanie je pripevnená v zadnej
č asti krytu poistkovej skrinky v prístrojovej
doske.
F

O
distite kryt potiahnutím vpravo hore,
potom doľava.
F

K
ryt úplne odstráňte jemným potiahnutím
v
smere označenom šípkou.
F

Vy
tiahnite pinzetu. F
O tvorenie príručnej skrinky
F O distite kryt potiahnutím ľavej hornej časti
a
následne pravej časti.
F

K
ryt úplne odstráňte jemným potiahnutím
v
smere označenom šípkou.
F

Vy
tiahnite pinzetu.
Výmena poistky
Pred výmenou poistky je potrebné:
F z istiť príčinu jej vypálenia a danú poruchu
odstrániť,
F

v
ypnúť všetky elektrické zariadenia,
F

z
astaviť vozidlo a vypnúť zapaľovanie,
F

i
dentifikovať vypálenú poistku pomocou
existujúcich tabuliek a
schém.
V p

227
Pri výmene poistky je nevyhnutné dodržať
tento postup:
F
v
ytiahnite poistku z jej pôvodného miesta
pomocou pinzety a
overte stav jej vlákna,
F

p
oškodenú poistku vždy nahraďte poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (nebezpečenstvo požiaru).
Pokiaľ sa porucha zopakuje po výmene
poistky, nechajte si elektrický systém vozidla
skontrolovať v
sieti CITROËN alebo v inom
kvalifikovaná dielňa.
Pri výmene poistky za poistku, ktorá nie je
uvedená v
tabuľkách, môže dôjsť k vážnej
poruche vozidla. Obráťte sa na ser visnú
sieť CITROËN alebo na iný kvalifikovaná
dielňa.Inštalácia elektrického
príslušenstva
Elektrický systém vášho vozidla je
navrhnutý tak, aby správne fungoval so
štandardnou alebo voliteľnou výbavou.
Pred inštaláciou iného elektrického
vybavenia alebo príslušenstva na vašom
vozidle sa obráťte na predajcu siete
CITROËN alebo na kvalifikovaná dielňa.
CITROËN sa zrieka akejkoľvek
zodpovednosti za náklady vzniknuté pri
oprave vášho vozidla alebo opravy porúch
spôsobených inštaláciou príslušenstva,
ktoré spoločnosť CITROËN nedodáva,
neodporúča, a ktoré neboli inštalované
v
súlade s jej pokynmi. Týka sa to
predovšetkým prípadov, kedy kombinovaná
spotreba všetkých dodatočných zariadení
presahuje 10
miliampérov.
Poistky v prístrojovej doske
Obe poistkové skrinky sa nachádzajú v spodnej
č asti prístrojovej dosky (vľavo).
Prístup k poistkám
V poriadku Chybná
Pinzeta
8
V p

228
Tabuľky poistiek
Č. poistkyMenovitá
hodnotaFunkcie
F1 40
AOkno zadné (rozmrazovanie).
F2 20
AVonkajšie elektrické spätné zrkadlá.
F5 30
AOtváracia zatemňovacia clona panoramatickej strechy.
F6 20
A12
V zásuvka na multimediálne zariadenia vzadu.
F7 20
A230
V zásuvka.
F9 25
AVyhrievanie sedadiel.
F10 20
ASkrinka so zariadením na pripojenie prívesu.
F11 20
AVentilátor klimatizácie.
F12 30
AMotor elektrického ovládania okien.
Poistková skrinka 1
V pr

229
Poistková skrinka 2Č. poistky
Menovitá
hodnotaFunkcie
F7 10 A
12 V zásuvka na multimediálne zariadenia v kufri.
F8 20 A
Stierač zadného skla.
F10 30 A
Z á m k y.
F17 5 A
Čelný airbag spolujazdca.
F18 5 A
Ovládač prevodových stupňov automatickej prevodovky.
F21 3 A
START/STOP tlačidlo.
F22 3
ADažďový snímač a snímač slnečného žiarenia, širokouhlá kamera.
F245 AParkovací asistent, panoramatická kamera.
F27 5
AAutomatická prevodovka.
F29 20
AZvukové a
telematické systémy.
F32 15
A12
V zásuvky.
F35 5
ARegulátor polohy čelných svetlometov, rozmrazovanie zadného
okna, radar.
F36 5
AOsvetlenie: príručná skrinka, stredové odkladacie priestory,
svetlá na čítanie, stropné svetlá.
8
V pr

230
Tabuľka poistiek
Poistka č.Menovitá
hodnotaFunkcie
F16 20
AOstrekovač svetlometu.
F18 10
ADiaľkové svetlo pravého svetlometu.
F19 10
ADiaľkové svetlo ľavého svetlometu.
F29 40
AStierače.
Poistky v mo torovom
priestore
Poistková skrinka je umiestnená v motorovej
č asti vedľa batérie.
Prístup k poistkám
F Odistite kryt potlačením 2 čer vených
uzamykacích pr vkov smerom k zadnej časti
vozidla.
F

Vy
meňte poistku.
F

P
o dokončení kryt veľmi dôkladne zatvorte,
aby sa nenarušilo utesnenie poistkovej
skrinky.
