Page 345 of 648

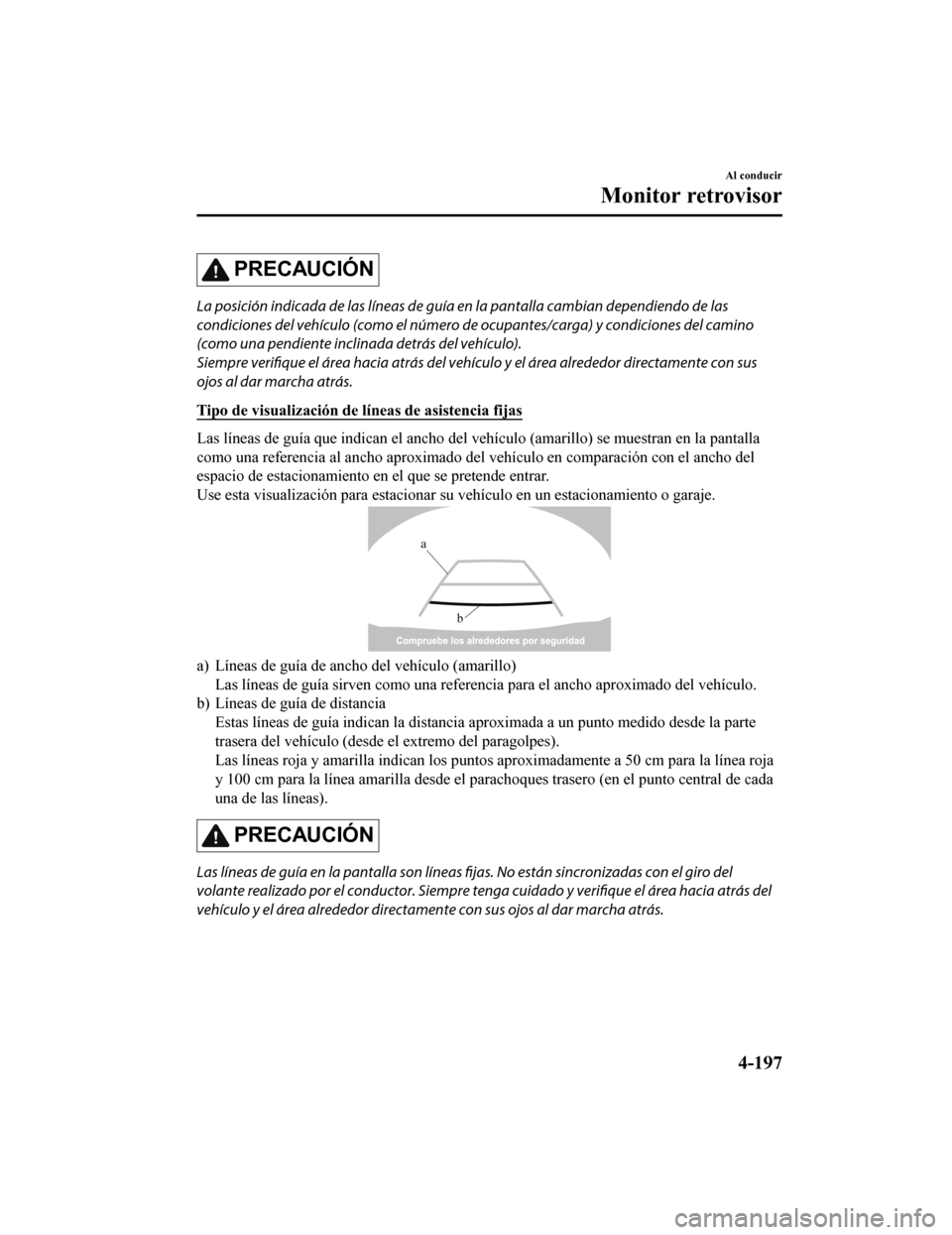

PRECAUCIÓN
La posición indicada de las líneas de guía en la pantalla cambian dependiendo de las
condiciones del vehículo (como el número de ocupantes/ca rga) y condiciones del camino
(como una pendiente inclinada detrás del vehículo).
Siempre verifique el área hacia atrás del vehí culo y el área alrededor directamente con sus
ojos al dar marcha atrás.
Tipo de visualización de líneas de asistencia fijas
Las líneas de guía que indican el ancho del vehículo (amarillo) se muestran en la pantalla
como una referencia al ancho aproximado del vehículo en compara ción con el ancho del
espacio de estacionamiento en el que se pretende entrar.
Use esta visualización para estacionar su vehículo en un estaci onamiento o garaje.
b
a
a) Líneas de guía de ancho del vehículo (amarillo)
Las líneas de guía sirven como una referencia para el ancho apr oximado del vehículo.
b) Líneas de guía de distancia Estas líneas de guía indican la distancia aproximada a un punto medido desde la parte
trasera del vehículo (desde el extremo del paragolpes).
Las líneas roja y amarilla indican los puntos aproximadamente a 50 cm para la línea roja
y 100 cm para la línea amarilla desde el parachoques trasero (e n el punto central de cada
una de las líneas).
PRECAUCIÓN
Las líneas de guía en la pantalla son líneas fijas. No están sincronizadas con el giro del
volante realizado por el conductor. Siempre teng a cuidado y verifique el área hacia atrás del
vehículo y el área alrededor directamente con sus ojos al dar marcha atrás.
Al conducir
Monitor retrovisor
4-197
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 346 of 648

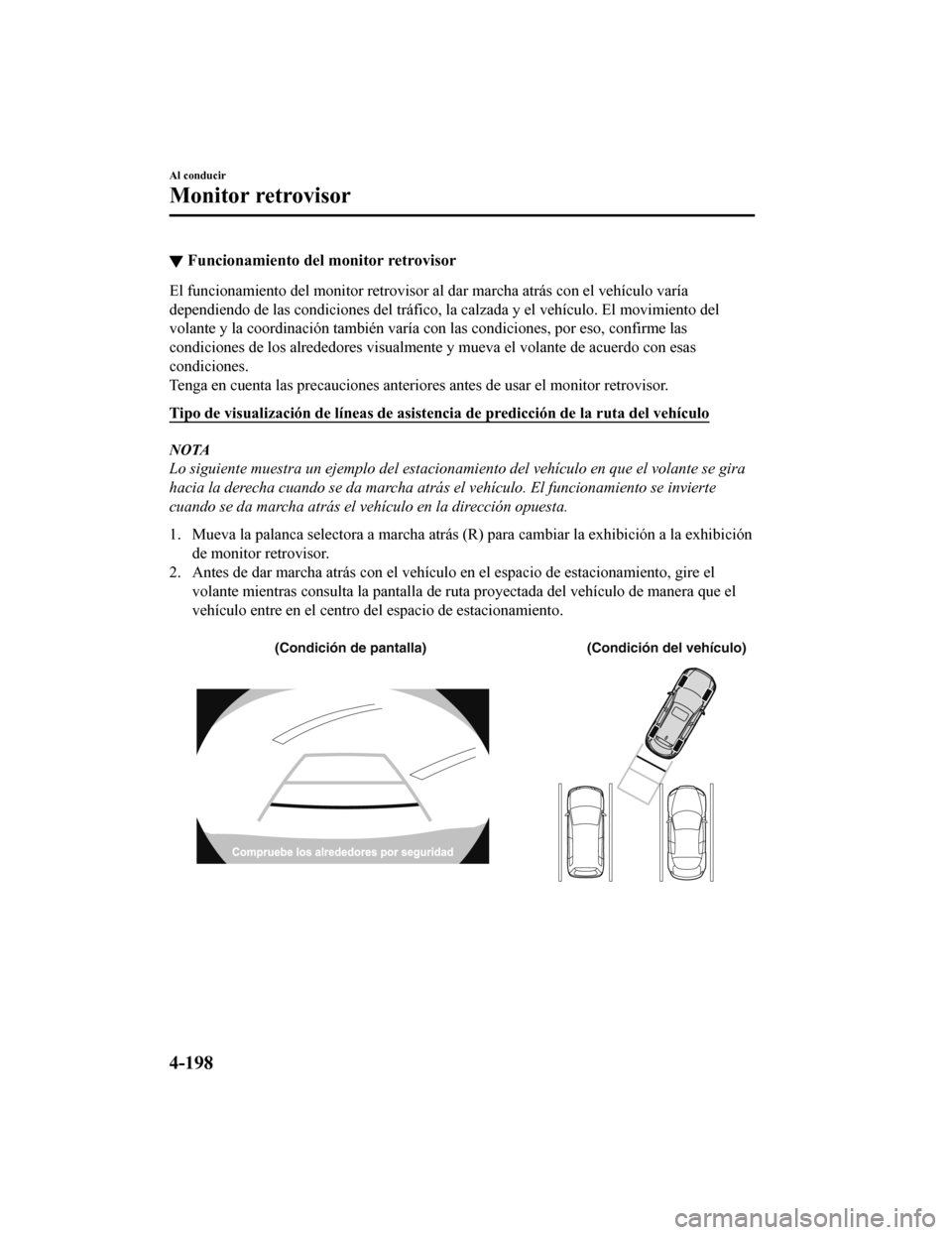

▼Funcionamiento del monitor retrovisor
El funcionamiento del monitor re
trovisor al dar marcha atrás con el vehículo varía
dependiendo de las condiciones del tráfico, la calzada y el veh ículo. El movimiento del
volante y la coordinación también varía con las condiciones, po r eso, confirme las
condiciones de los alrededores visualmente y mueva el volante d e acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el mo nitor retrovisor.
Tipo de visualización de líneas de asistencia de predicción de la ruta del vehículo
NOTA
Lo siguiente muestra un ejemplo del estacionamiento del vehículo en que el volante se gira
hacia la derecha cuando se da marcha atrás el vehículo. El funcionamiento se invierte
cuando se da marcha atrás el vehículo en la dirección opuesta.
1. Mueva la palanca selectora a marcha atrás (R) para cambiar la exhibición a la exhibición
de monitor retrovisor.
2. Antes de dar marcha atrás con el vehículo en el espacio de estacionamiento, gire el volante mientras consulta la pantalla de ruta proyectada del ve hículo de manera que el
vehículo entre en el centro del espacio de estacionamiento.
(Condición de pantalla) (Condición del vehículo)
Al conducir
Monitor retrovisor
4-198
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 347 of 648

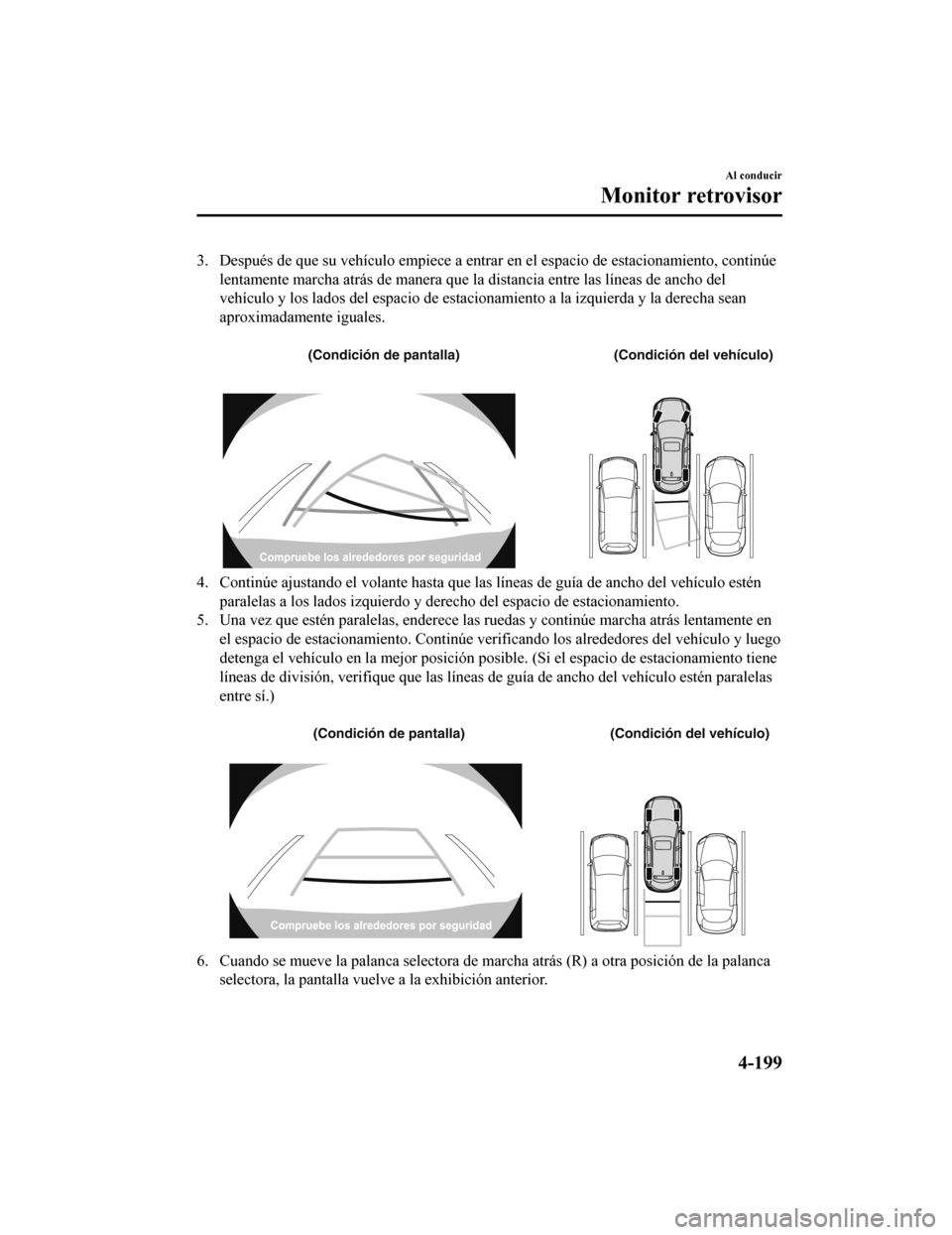

3. Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe
lentamente marcha atrás de manera que la distancia entre las lí neas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquie rda y la derecha sean
aproximadamente iguales.
(Condición de pantalla) (Condición del vehículo)
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estaci onamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe m archa atrás lentamente en
el espacio de estacionamiento. Continúe verificando los alreded ores del vehículo y luego
detenga el vehículo en la mejor posición posible. (Si el espaci o de estacionamiento tiene
líneas de división, verifique que las líneas de guía de ancho d el vehículo estén paralelas
entre sí.)
(Condición de pantalla) (Condición del vehículo)
6. Cuando se mueve la palanca selectora de marcha atrás (R) a ot ra posición de la palanca
selectora, la pantalla vuelve a la exhibición anterior.
Al conducir
Monitor retrovisor
4-199
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 348 of 648

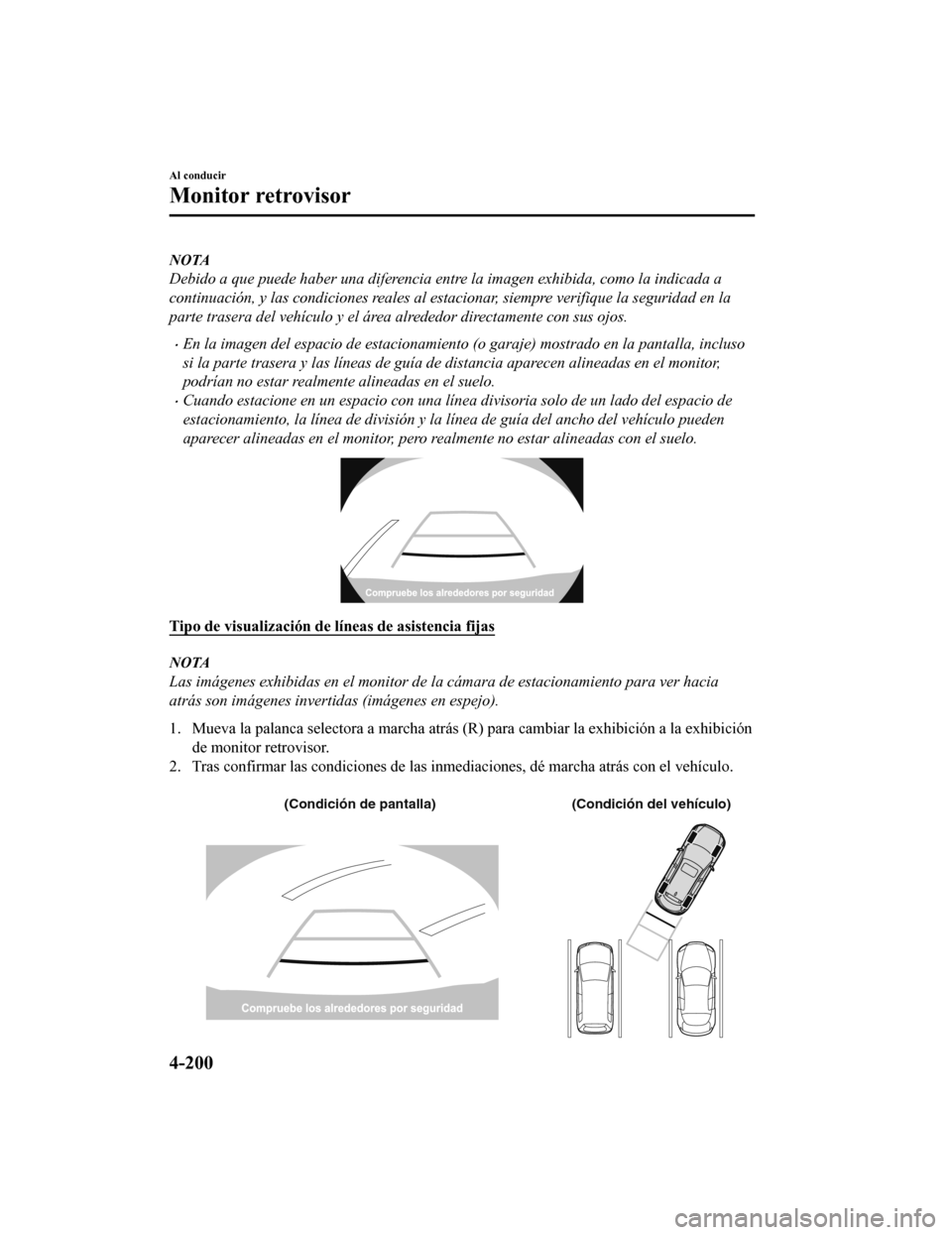

NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
•En la imagen del espacio de estacionamiento (o garaje) mostrado en la pantalla, incluso
si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor,
podrían no estar realmente alineadas en el suelo.
•Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el suelo.
Tipo de visualización de l íneas de asistencia fijas
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca selectora a marcha atrás (R) para cambiar la exhibición a la exhibición
de monitor retrovisor.
2. Tras confirmar las condiciones de las inmediaciones, dé march a atrás con el vehículo.
(Condición de pantalla) (Condición del vehículo)
Al conducir
Monitor retrovisor
4-200
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 349 of 648

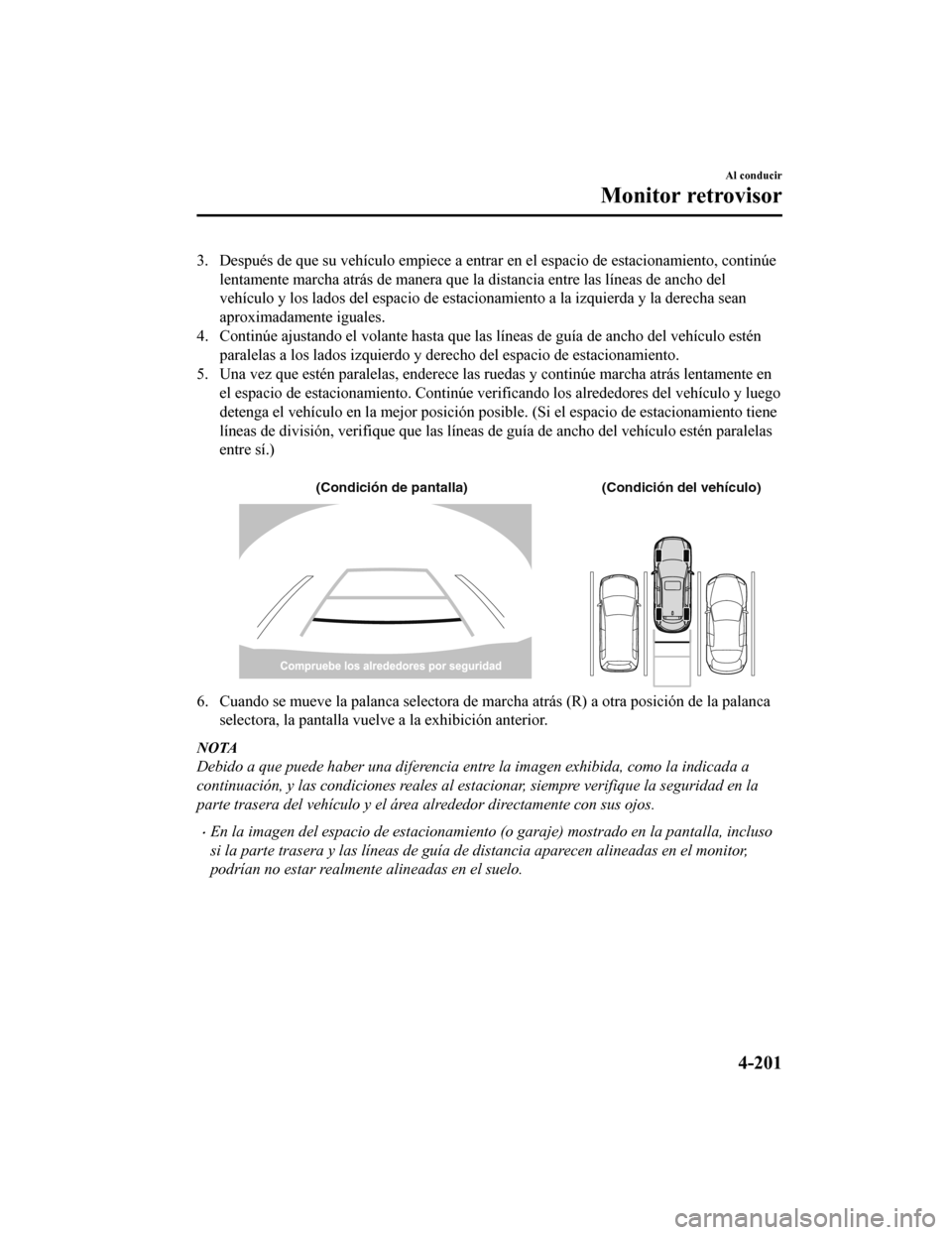

3. Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe
lentamente marcha atrás de manera que la distancia entre las lí neas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquie rda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estaci onamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe m archa atrás lentamente en
el espacio de estacionamiento. Continúe verificando los alreded ores del vehículo y luego
detenga el vehículo en la mejor posición posible. (Si el espaci o de estacionamiento tiene
líneas de división, verifique que las líneas de guía de ancho d el vehículo estén paralelas
entre sí.)
(Condición de pantalla) (Condición del vehículo)
6. Cuando se mueve la palanca selectora de marcha atrás (R) a ot ra posición de la palanca
selectora, la pantalla vuelve a la exhibición anterior.
NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al esta cionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
•En la imagen del espacio de estacionamiento (o garaje) mostrado en la pantalla, incluso
si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor,
podrían no estar realmente alineadas en el suelo.
Al conducir
Monitor retrovisor
4-201
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 350 of 648

•Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el suelo.
▼ Variación entre las condiciones
reales del camino y la imagen exhibida
Ocurren algunas variaciones entre el camino real y el camino ex hibido. Esas variaciones en
la perspectiva de la distancia puede llevarle a un accidente. T enga en cuenta que las
siguientes condiciones pueden producir una variación en la pers pectiva de la distancia.
Cuando el vehículo está inclinad o debido al peso de los pasajeros y la carga
Cuando la parte trasera del vehículo está baja, el objeto exhib ido en la pantalla aparece más
lejos que la distancia real.
Variación Objeto
Cuando hay una cuesta pronunciada detrás del vehículo
Cuando hay una subida (bajada) pronunciada detrás del vehículo,
el objeto mostrado en la
pantalla aparece más lejos (bajada: más cerca) que la distancia real.
Aparece
más lejos
que la
distancia
real Aparece
más cerca
que la
distancia
real
Objeto en posición real
Objeto en posición real
Objeto en la pantalla
A: Distancia entre el vehículo y el objeto exhibido en la pantalla.
B: Distancia real entre el vehículo y el objeto. Objeto en la pantalla
A
AB
B
Al conducir
Monitor retrovisor
4-202
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 351 of 648

Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándo se en una superficie plana, la
distancia al objeto tridimensional exhibido en la pantalla es d iferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C (Exhibición de la pantalla)
(Condición real)
(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Cuando de marcha atrás cerca de un objeto tridimensional
Cuando de marcha atrás cerca de un objeto tridimensional, el ve hículo podría golpear el
objeto incluso si la línea de cam ino proyectada no toca el objeto en la pantalla. La posición
del objeto exhibida en la pantalla es diferente de la posición actual debido a las líneas de
camino proyectadas en la pantalla se exhiben basándose en una s uperficie de camino
horizontal. Cuando de marcha atrás cerca de un objeto que sobre sale, confirme las
condiciones de atrás y alrede dor directamente con sus ojos.
(Exhibición de la pantalla) (Vista real)
Al conducir
Monitor retrovisor
4-203
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
Page 352 of 648

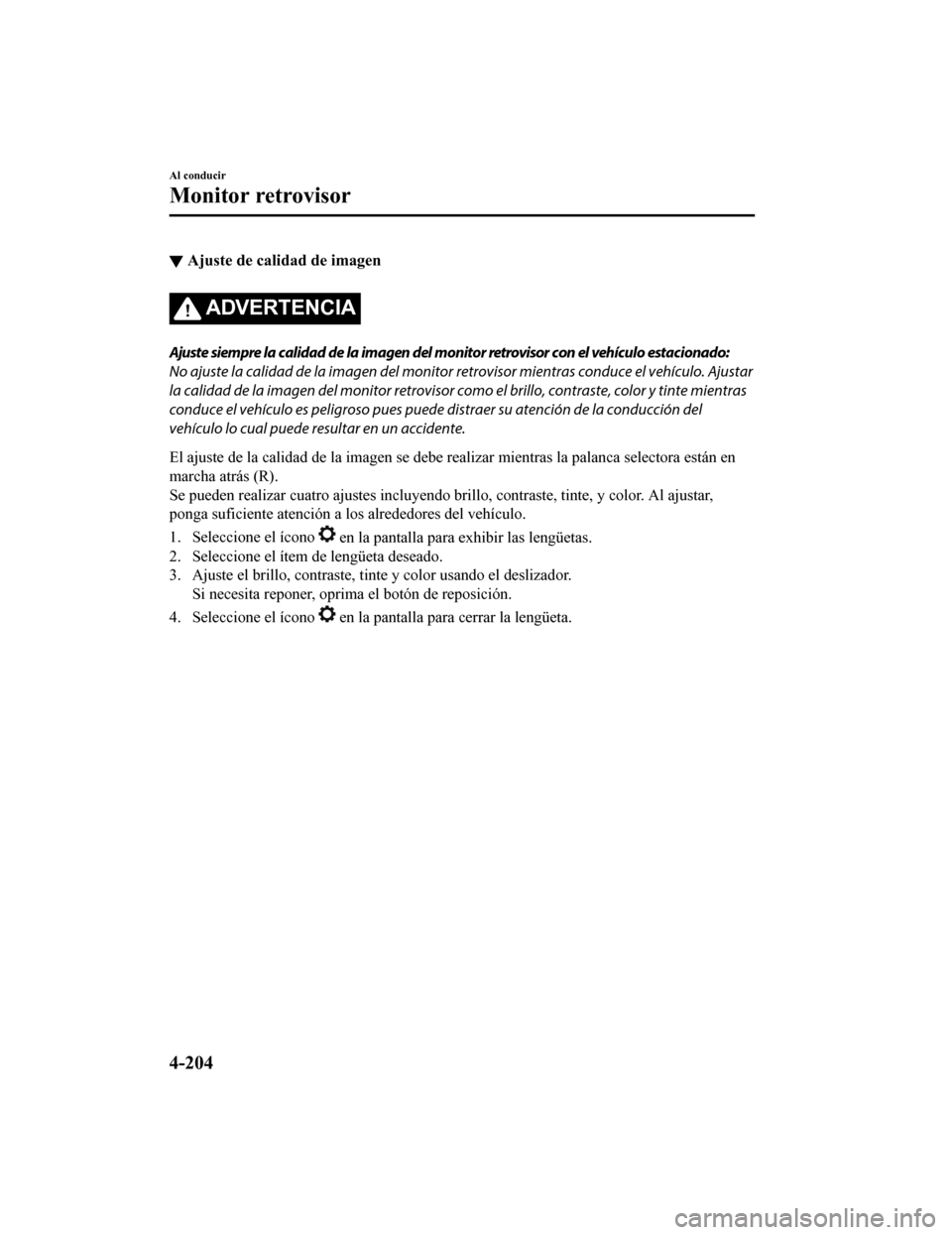

▼Ajuste de calidad de imagen
ADVERTENCIA
Ajuste siempre la calidad de la imagen del monitor retrovisor con el vehículo estacionado:
No ajuste la calidad de la imagen del monitor
retrovisor mientras conduce el vehículo. Ajustar
la calidad de la imagen del monitor retrovisor como el brillo, contraste, color y tinte mientras
conduce el vehículo es peligroso pues puede distraer su atención de la conducción del
vehículo lo cual puede resultar en un accidente.
El ajuste de la calidad de la imagen se debe realizar mientras la palanca selectora están en
marcha atrás (R).
Se pueden realizar cuatro ajustes incluyendo brillo, contraste, tinte, y color. Al ajustar,
ponga suficiente atención a los alrededores del vehículo.
1. Seleccione el ícono
en la pantalla para exhibir las lengüetas.
2. Seleccione el ítem de lengüeta deseado.
3. Ajuste el brillo, contraste, t inte y color usando el deslizador.
Si necesita reponer, oprima el botón de reposición.
4. Seleccione el ícono
en la pantalla para cerrar la lengüeta.
Al conducir
Monitor retrovisor
4-204
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
