2019 MAZDA MODEL CX-9 Manual del propietario (in Spanish)

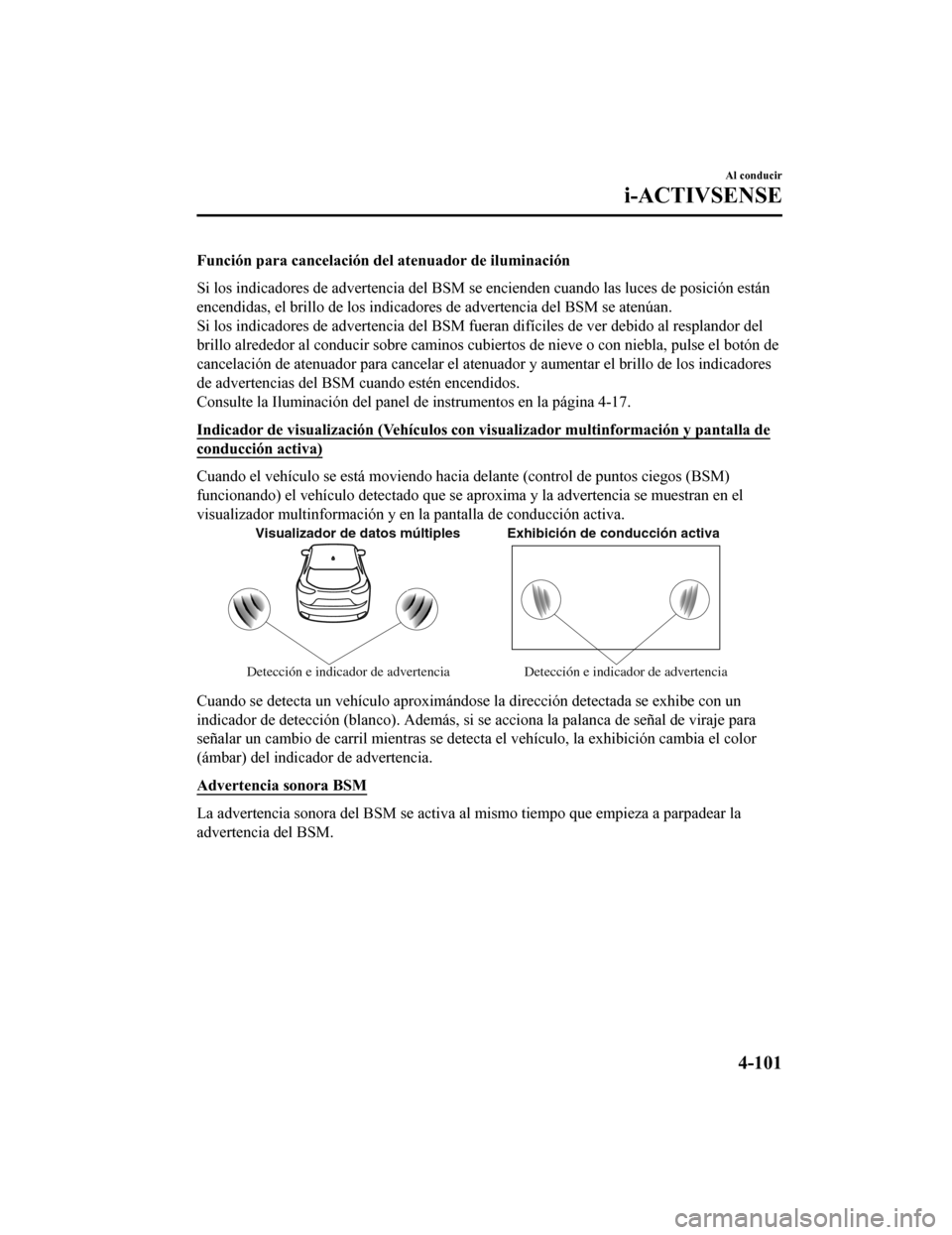

Función para cancelación del atenuador de iluminación
Si los indicadores de advertencia del BSM se encienden cuando l as luces de posición están
encendidas, el brillo de los indicadores de advertencia del BSM se atenúan.
Si los indicadores de advertenci a del BSM fueran difíciles de ver debido al resplandor del
brillo alrededor al conducir sobre caminos cubiertos de nieve o con niebla, pulse el botón de
cancelación de atenuador para cancelar el atenuador y aumentar el brillo de los indicadores
de advertencias del BSM cuando estén encendidos.
Consulte la Iluminación del panel de instrumentos en la página 4-17.
Indicador de visualización (Vehículos con visualizador multinfo rmación y pantalla de
conducción activa)
Cuando el vehículo se está moviendo hacia delante (control de puntos ciegos (BSM)
funcionando) el vehículo detecta do que se aproxima y la advertencia se muestran en el
visualizador multinformación y en la pantalla de conducción activa.
Visualizador de datos múltiples Exhibición de conducción activa
Detección e indicador de advertencia Detección e indicador de advertencia
Cuando se detecta un vehículo aproximándose la dirección detect ada se exhibe con un
indicador de detección (blanco). Además, si se acciona la palan ca de señal de viraje para
señalar un cambio de carril mient ras se detecta el vehículo, la exhibición cambia el color
(ámbar) del indicador de advertencia.
Advertencia sonora BSM
La advertencia sonora del BSM se activa al mismo tiempo que emp ieza a parpadear la
advertencia del BSM.
Al conducir
i-ACTIVSENSE
4-101
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

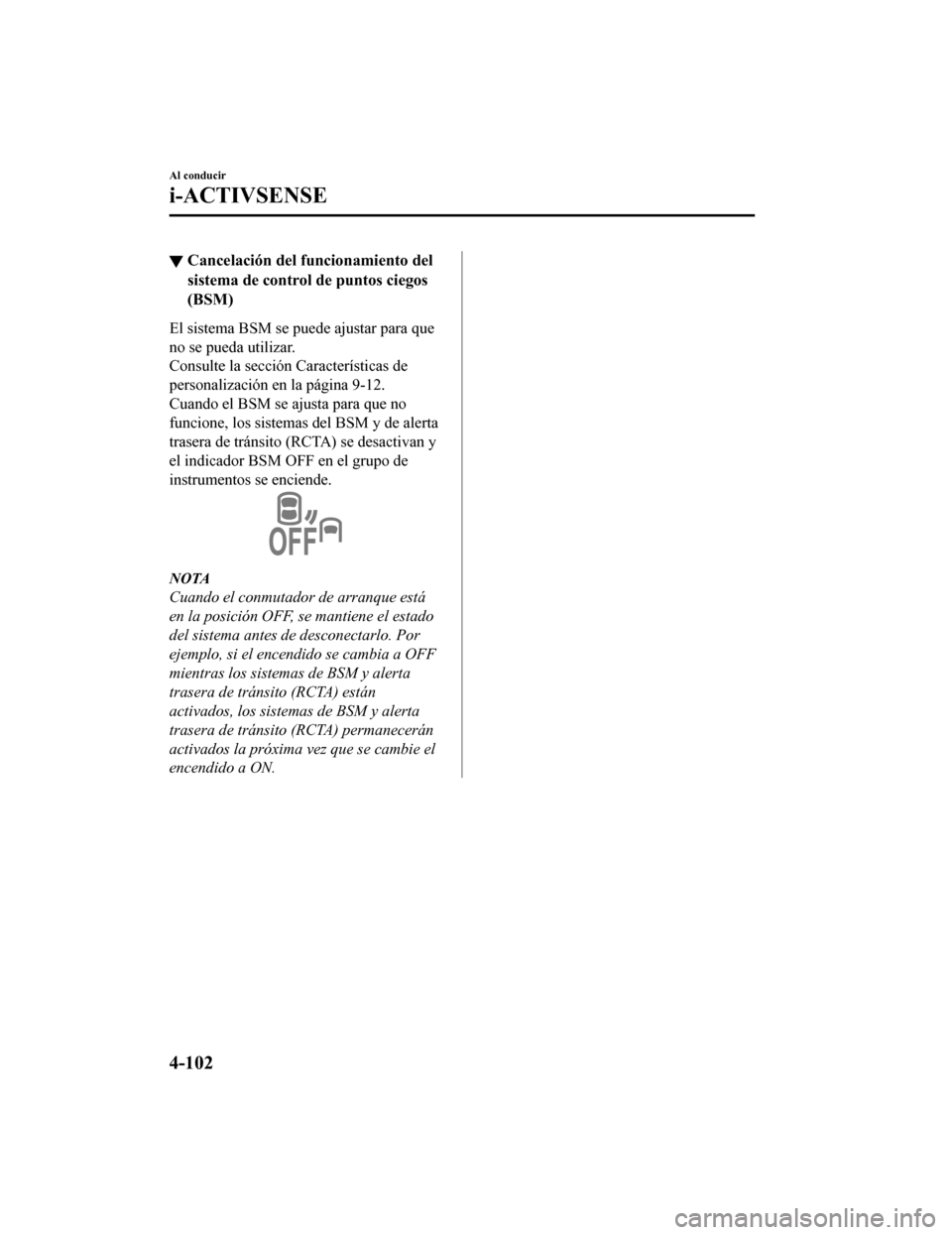

▼Cancelación del funcionamiento del
sistema de control de puntos ciegos
(BSM)
El sistema BSM se puede ajustar para que
no se pueda utilizar.
Consulte la sección Características de
personalización en la página 9-12.
Cuando el BSM se a
justa para que no
funcione, los sistemas del BSM y de alerta
trasera de tránsito (RCTA) se desactivan y
el indicador BSM OFF en el grupo de
instrumentos se enciende.
NOTA
Cuando el conmutador de arranque está
en la posición OFF, se mantiene el estado
del sistema antes de desconectarlo. Por
ejemplo, si el encendido se cambia a OFF
mientras los sistemas de BSM y alerta
trasera de tránsito (RCTA) están
activados, los sistemas de BSM y alerta
trasera de tránsito (RCTA) permanecerán
activados la próxima vez que se cambie el
encendido a ON.
Al conducir
i-ACTIVSENSE
4-102
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Sistema de reconocimiento de señales de tránsito (TSR)*
El TSR ayuda a prevenir al conductor de descuidar las señales d e tránsito, y provee apoyo a
la conducción segura exhibiendo las señales de tránsito en la p antalla de conducción activa
que son reconocidas por la cámara de detección delantera (FSC) o grabada en el sistema de
navegación mientras conduce el vehículo.
El TSR muestra las señales de límite de velocidad (incluidas la s señales auxiliares), no
entrar, y adelantamiento prohibido.
Si la velocidad del vehículo excede la señal de límite de velocidad indicada en la
visualización de conducción activa mientras se conduce el vehíc ulo, el sistema notifica al
conductor usando la indicación en la visualización de conducció n activa y un sonido de
advertencia.
NOTA
•El TSR no está disponible en al gunos países o regiones. Para más información respecto a
los países o regiones, consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
•El TSR funciona solo si se inserta la tarjeta SD del sistema de navegación (original
Mazda) en la ranura de tarjeta SD. Consulte a un técnico experto, le recomendamos un
técnico autorizado de Mazda para obtener más información.
Señal reconocida
Señal mostrada
Indicación del visualizador de
conducción activa Indicación del visualizador de
conducción activa
Al conducir
i-ACTIVSENSE
*Algunos modelos4-103
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

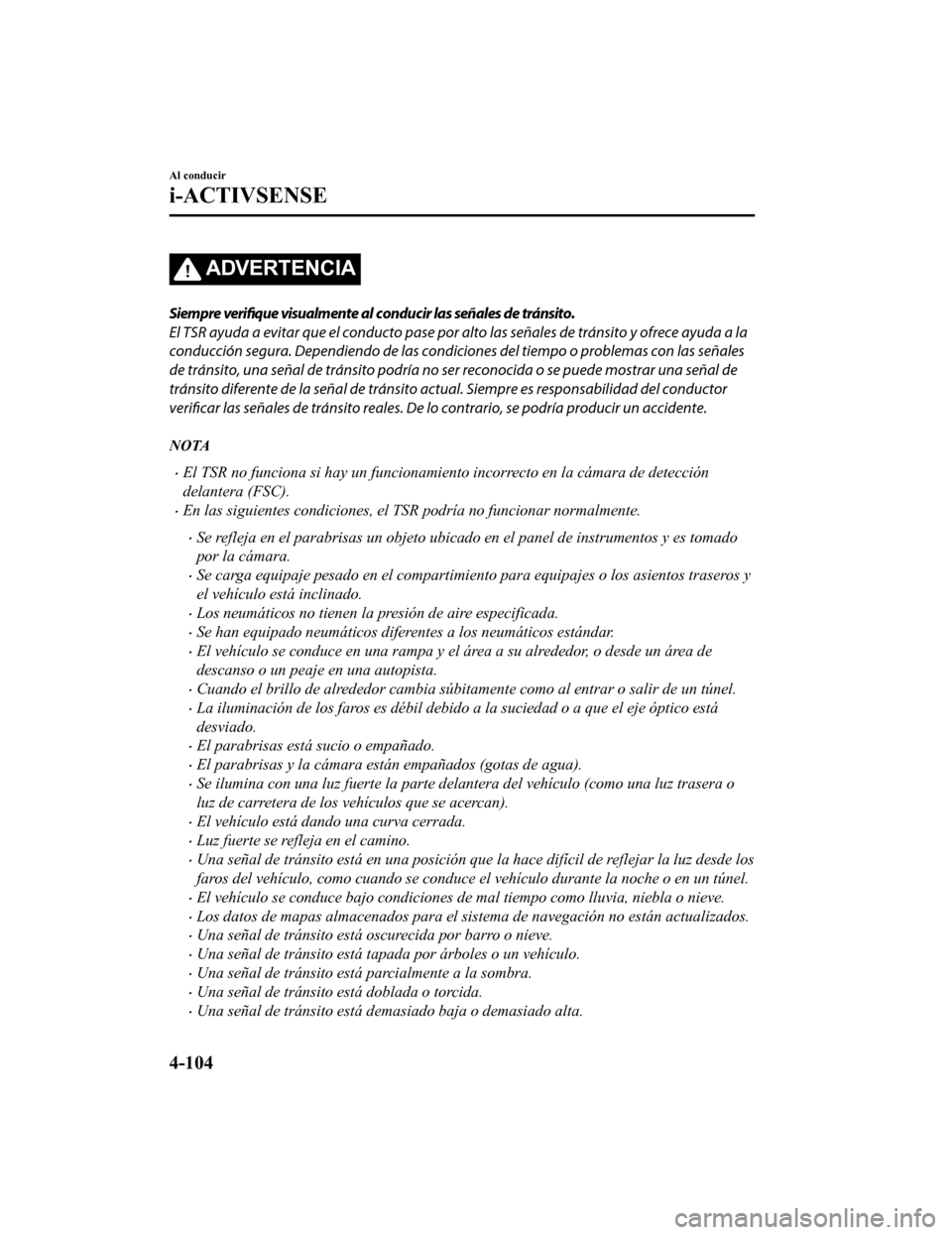

ADVERTENCIA
Siempre verifique visualmente al conducir las señales de tránsito.
El TSR ayuda a evitar que el conducto pase por alto las señales de tránsito y ofrece ayuda a la
conducción segura. Dependiendo de las condic iones del tiempo o problemas con las señales
de tránsito, una señal de tránsito podría no ser reconocida o se puede mostrar una señal de
tránsito diferente de la señal de tránsito actual. Siempre es responsabilidad del conductor
verificar las señales de tránsito reales. De lo contrario, se podría producir un accidente.
NOTA
•El TSR no funciona si hay un funcionamiento incorrecto en la cámara de detección
delantera (FSC).
•En las siguientes condiciones, el TS
R podría no funcionar normalmente.
•Se refleja en el parabrisas un objeto ubicado en el panel de instrumentos y es tomado
por la cámara.
•Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros y
el vehículo está inclinado.
•Los neumáticos no tienen la presión de aire especificada.
•Se han equipado neumáticos diferentes a los neumáticos estándar.
•El vehículo se conduce en una rampa y el área a su alrededor, o desde un área de
descanso o un peaje en una autopista.
•Cuando el brillo de alrededor cambia súbitamente como al entrar o salir de un túnel.
•La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
•El parabrisas está sucio o empañado.
•El parabrisas y la cámara están empañados (gotas de agua).
•Se ilumina con una luz fuerte la parte delantera del vehículo (como una luz trasera o
luz de carretera de los vehículos que se acercan).
•El vehículo está dando una curva cerrada.
•Luz fuerte se refleja en el camino.
•Una señal de tránsito está en una posición que la hace difícil de reflejar la luz desde los
faros del vehículo, como cuando se conduce el vehículo durante la noche o en un túnel.
•El vehículo se conduce bajo condiciones de mal tiempo como lluvia, niebla o nieve.
•Los datos de mapas almacenados para el sistema de navegación no están actualizados.
•Una señal de tránsito está oscurecida por barro o nieve.
•Una señal de tránsito está tapada por árboles o un vehículo.
•Una señal de tránsito está parcialmente a la sombra.
•Una señal de tránsito está doblada o torcida.
•Una señal de tránsito está demasiado baja o demasiado alta.
Al conducir
i-ACTIVSENSE
4-104
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Una señal de tránsito está demasiado brillante u oscura (incluyendo señales de tránsito
electrónicas).
•Una señal de tránsito es demasiado grande o demasiado pequeña.
•Se está leyendo un objeto similar a una señal de tránsito (como otra señal de tránsito u
otras señales que se parecen).
•El TSR no funciona si la visualización de conducción activa se ajusta como sin
visualización.
•El TSR se puede ajustar para que no se pueda utilizar.
Consulte la sección Características de personalización en la página 9-12.
▼Indicación de exhibición
de señal de tránsito
Las señales de tránsito siguient es se exhiben en la exhibición de conducción activa.
Señales de límite de velocidad (i ncluyendo señales auxiliares)
Señales de limitación de velocidad
Señal auxiliar (ejemplo)
Si la cámara de detección delantera (FSC) no puede clasificar c orrectamente una señal
auxiliar (como restricciones de horas, restricciones de giro, f inal de sección), se mostrará la
siguiente pantalla.
Señal de límite de velocidad con mal tiempo
Señales de no entrar
Al conducir
i-ACTIVSENSE
4-105
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Señal de paso prohibido
El TSR puede mostrar una señal de adelantamiento prohibido y una señal de límite de
velocidad al mismo tiempo.
Si la cámara de detección delantera (FSC) no puede reconocer co rrectamente una señal de
tránsito mientras se conduce el vehículo, se muestra la siguien te pantalla.
NOTA
Señales de límite de velocidad (incluyendo señales auxiliares)
•Cuando la velocidad del vehículo es de aproximadamente 1 km/h o más, la señal de límite
de velocidad se muestra cuando se cumple una de las siguientes condiciones.
•La cámara de detección delantera (FSC) reconoce una señal de límite de velocidad
como una señal para su vehículo y el vehículo la pasa.
•Se lee la señal de límite de velocidad almacenada en el sistema de navegación (si la
cámara de detección delantera (FSC) no reconoce una señal de límite de velocidad).
•Las señales de límite de velocidad con mal tiempo se muestran cuando se cumple una de
las siguientes condiciones.
•La velocidad del vehículo es de aproximadamente 1 km/h o más.
•La cámara de detección delantera (FSC) reconoce una señal de límite de velocidad con
mal tiempo como una señal para su vehículo y el vehículo la pasa.
•La señal de límite de velocidad con mal tiempo es menor que la señal de límite de
velocidad mostrada actualmente.
•Se usan los limpiaparabrisas.
•En los siguientes casos, la visualización de la señal de límite de velocidad se interrumpe.
•La cámara de detección delantera (FSC) reconoce la señal de límite de velocidad y se
conduce el vehículo una cierta distancia después de pasar la señal.
Al conducir
i-ACTIVSENSE
4-106
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Cada sensor determina que el vehículo ha cambiado de dirección de viaje. (La
visualización de una señal de límite de velocidad no se detiene incluso si el vehículo
cambia de carril mientras se mu estra una señal auxiliar "ZONE".)
•La cámara de detección delantera (FSC) reconoce una señal de límite de velocidad
nueva que es diferente de la anterior (muestra la señal de límite de velocidad nueva).
•La señal de límite de velocidad almacenad a en el sistema de navegación no se lee
durante un determinado período de tiempo (si la cámara de detección delantera (FSC)
no reconoce una señal de límite de velocidad, se muestra la señal de límite de velocidad
almacenada en el sistema de navegación).
•La velocidad del vehículo excede la señal de límite de velocidad mostrada en 30 km/h o
más después de que transcurra un cierto periodo de tiempo desde que se mostró la
señal de límite de velocidad. (Excepto cuando hay información para la señal de límite
de velocidad en el sistema de navegación)
Señales de no entrar
•Se muestra una señal de no entrar cuando se cumplen todas las siguientes condiciones.
•La velocidad del vehículo es de aproximadamente 80 km/h o menos.
•La cámara de detección delantera (FSC) reconoce una señal de no entrar como una
señal para su vehículo y el vehículo la pasa.
•La cámara de detección delantera (FSC) reconoce la señal de no entrar y ha transcurrido
un cierto periodo desde que el vehículo ha pasado la señal.
Señal de paso prohibido
•Se muestra una señal de adelantamiento prohibido cuando se cumplen todas las
siguientes condiciones.
•La velocidad del vehículo es de aproximadamente 1 km/h o más.
•La cámara de detección delantera (FSC) reconoce una señal de adelantamiento
prohibido como una señal para su vehículo y el vehículo la pasa.
•En los siguientes casos, se interrumpirá la visualización de la señal de adelantamiento
prohibido.
•La cámara de detección delantera (FSC) reconoce la señal de adelantamiento
prohibido y usted conduce el vehículo durante una cierta distancia después de pasar la
señal.
•Ha cambiado de carril para el vehículo.
Al conducir
i-ACTIVSENSE
4-107
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

▼Advertencia de velocidad excesiva
Si la velocidad del vehículo supera la velocidad de la señal de
límite de velocidad mostrada
en el visualizador de conducción activa, el área situada alrede dor de la señal parpadeará tres
veces en ámbar y se emitirá una advertencia sonora tres veces al mismo tiempo. Si la
velocidad del vehículo sigue excediendo la velocidad de la seña l de limitación de velocidad
visualizada, la indicación deja de parpadear y permanece iluminada. Verifique las
condiciones alrededor y ajuste la velocidad del vehículo a la v elocidad legal realizando una
operación apropiada como pisar el pedal de freno.
Mientras se muestra 100 km/h
Se muestra 80 km/h
Indicación del visualizador de
conducción activa
Indicación del visualizador de
conducción activa
La advertencia de velocidad excesiva está inicialmente desactiv
ada. Si desea activar la
advertencia de velocidad excesiva, cambie el ajuste en las cara cterísticas de personalización.
Además, el patrón de advertencia y el tiempo de activación de la advertencia difieren en
función de los ajustes.
Consulte la sección Características de personalización en la pá gina 9-12.
Patrón de advertencia
•Desactivado: La advertencia de velocidad excesiva no está activ ada.
•Visual: El área situada alrededor de la señal de límite de velocidad mostrada en el
visualizador parpadea tres veces en ámbar, y si la velocidad de l vehículo continúa
excediendo la señal de límite de velocidad mostrada, la indicac ión deja de parpadear y
permanece encendida.
•Audio y Visual: El área situada alrededor de la señal de límite de velocidad mostrada en el
visualizador parpadea tres veces en ámbar y se emite una advert encia sonora tres veces al
mismo tiempo. Si la velocidad del vehículo sigue excediendo la velocidad de la señal de
limitación de velocidad visualizada, la indicación deja de parp adear y permanece
iluminada.
Al conducir
i-ACTIVSENSE
4-108
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
