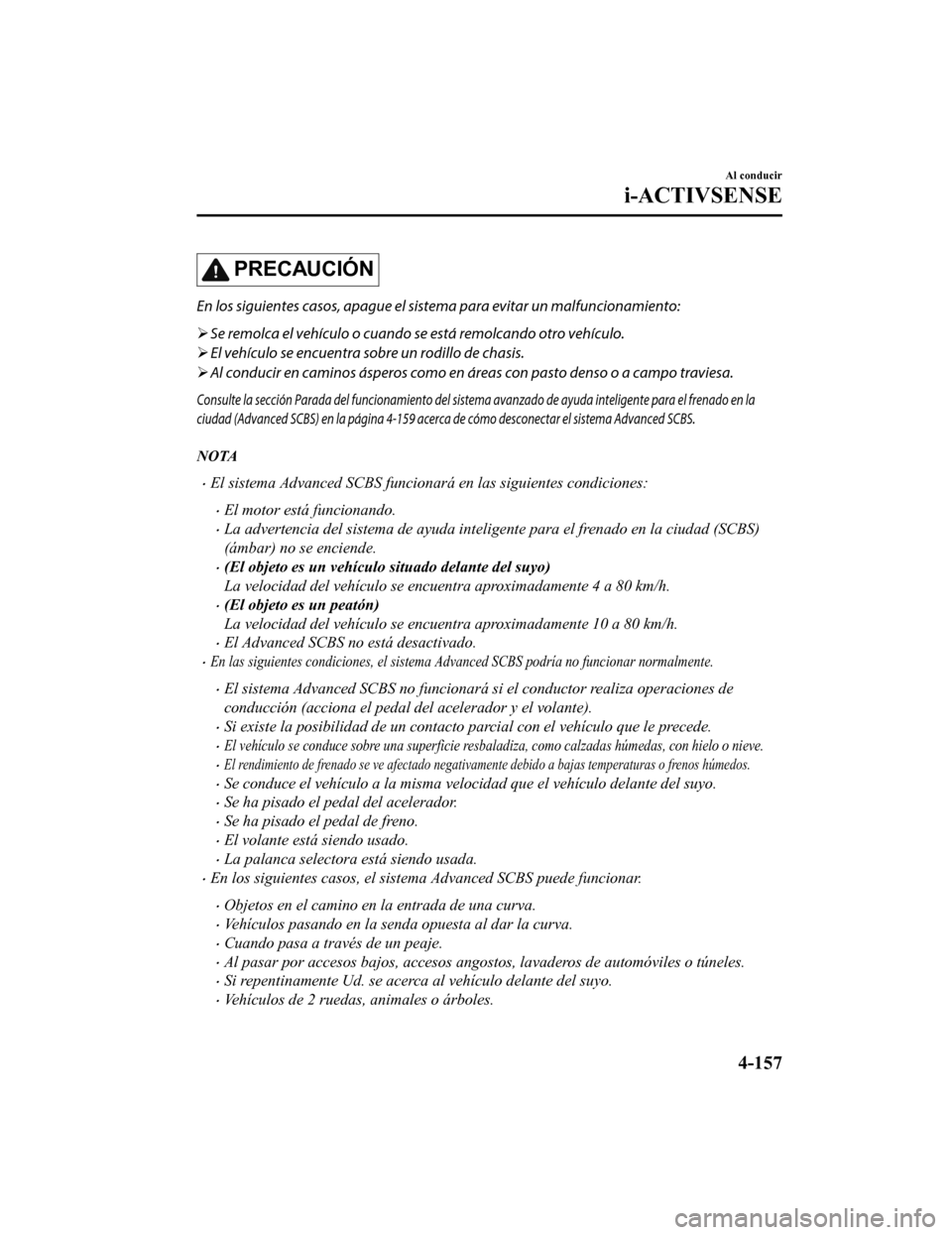

PRECAUCIÓN
En los siguientes casos, apague el sistema para evitar un malfuncionamiento:
 Se remolca el vehículo o cuando se está remolcando otro vehículo.
 El vehículo se encuentra sobre un rodillo de chasis.
 Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.
Consulte la sección Parada del funcionamiento del sistem a avanzado de ayuda inteligente para el frenado en la
ciudad (Advanced SCBS) en la página 4-159 acerca de cómo desconectar el sistema Advanced SCBS.
NOTA
•El sistema Advanced SCBS funcionará en las siguientes condiciones:
•El motor está funcionando.
•La advertencia del sistema de ayuda inteligente para el frenado en la ciudad (SCBS)
(ámbar) no se enciende.
•(El objeto es un vehículo situado delante del suyo)
La velocidad del vehículo se encuentra aproximadamente 4 a 80 km/h.
•(El objeto es un peatón)
La velocidad del vehículo se encuentra aproximadamente 10 a 80 km/h.
•El Advanced SCBS no está desactivado.
•En las siguientes condiciones, el sistema Ad vanced SCBS podría no funcionar normalmente.
•El sistema Advanced SCBS no funcionará si el conductor realiza operaciones de
conducción (acciona el pedal del acelerador y el volante).
•Si existe la posibilidad de un contacto parcial con el vehículo que le precede.
•El vehículo se conduce sobre una superficie resbaladiza, como calzadas húmedas, con hielo o nieve.
•El rendimiento de frenado se ve afectado negativame nte debido a bajas temperaturas o frenos húmedos.
•Se conduce el vehículo a la misma velocidad que el vehículo delante del suyo.
•Se ha pisado el pedal del acelerador.
•Se ha pisado el pedal de freno.
•El volante está siendo usado.
•La palanca selectora está siendo usada.
•En los siguientes casos, el sistema Advanced SCBS puede funcionar.
•Objetos en el camino en la entrada de una curva.
•Vehículos pasando en la senda opuesta al dar la curva.
•Cuando pasa a través de un peaje.
•Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles o túneles.
•Si repentinamente Ud. se acerca al vehículo delante del suyo.
•Vehículos de 2 ruedas, animales o árboles.
Al conducir
i-ACTIVSENSE
4-157
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

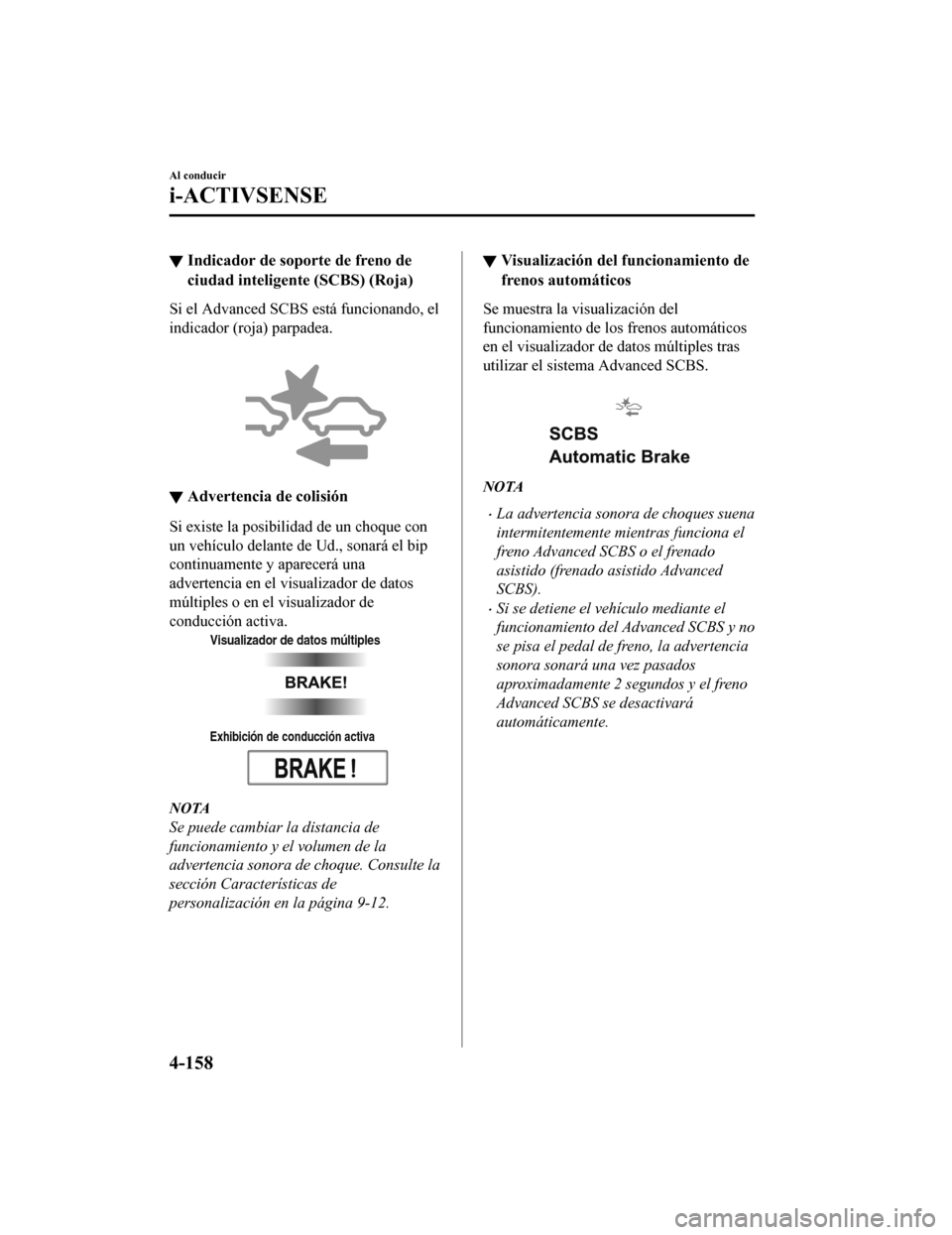

▼Indicador de sop
orte de freno de
ciudad inteligen te (SCBS) (Roja)
Si el Advanced SCBS está funcionando, el
indicador (roja) parpadea.

▼Advertencia de colisión
Si existe la posibil
idad de un choque con
un vehículo delante de Ud., sonará el bip
continuamente y aparecerá una
advertencia en el visualizador de datos
múltiples o en el visualizador de
conducción activa.
Visualizador de datos múltiples
Exhibición de conducción activa
NOTA
Se puede cambiar la distancia de
funcionamiento y el volumen de la
advertencia sonora de choque. Consulte la
sección Características de
personalización en la página 9-12.
▼ Visualización del funcionamiento de
frenos automáticos
Se muestra la visualización del
funcionamiento de los frenos automáticos
en el visualizador de datos múltiples tras
utilizar el sistema Advanced SCBS.

NOTA
•La advertencia sonora de choques suena
intermitentemente mientras funciona el
freno Advanced SCBS o el frenado
asistido (frenado asistido Advanced
SCBS).
•Si se detiene el vehículo mediante el
funcionamiento del Advanced SCBS y no
se pisa el pedal de freno, la advertencia
sonora sonará una vez pasados
aproximadamente 2 segundos y el freno
Advanced SCBS se desactivará
automáticamente.
Al conducir
i-ACTIVSENSE
4-158
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

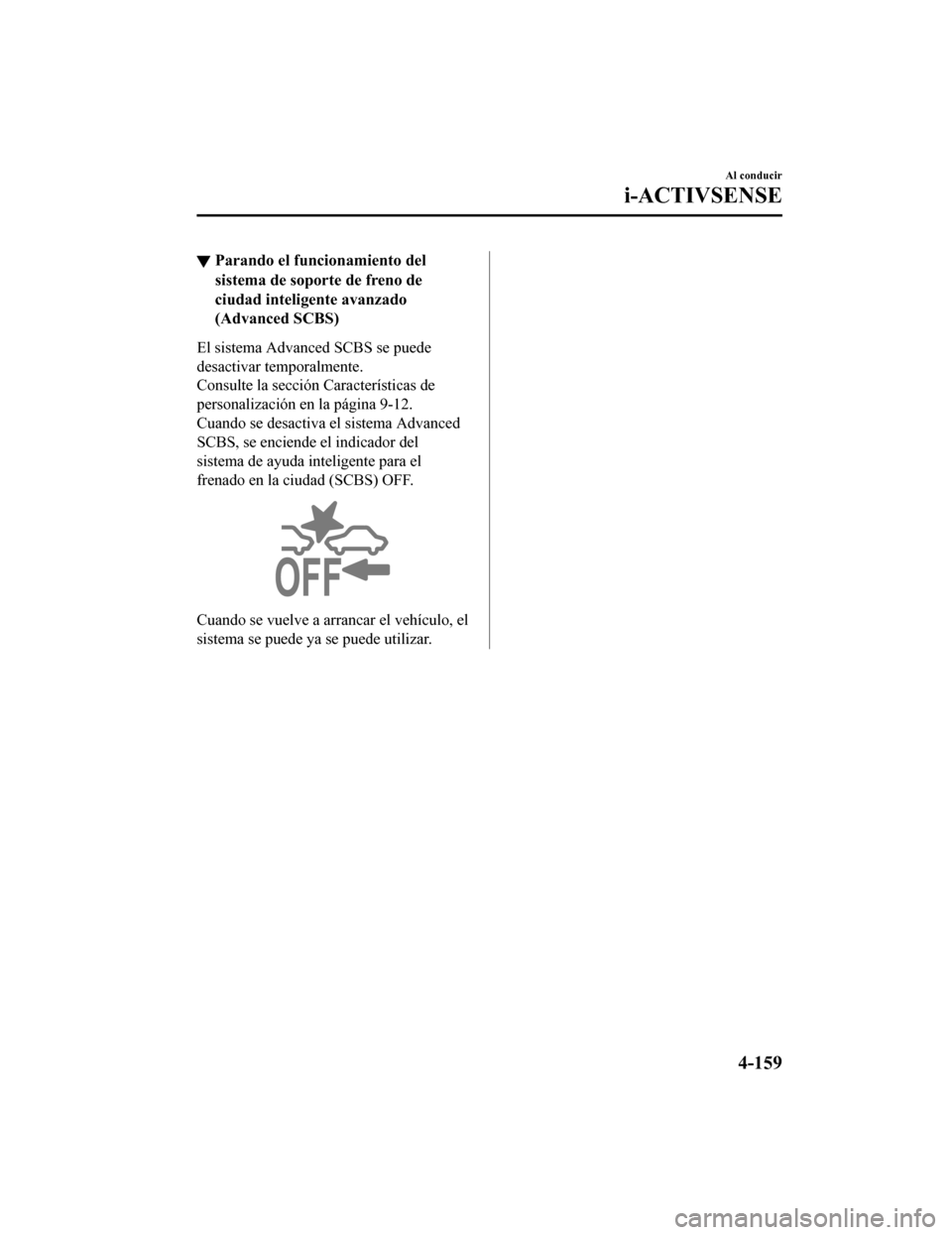

▼Parando el funcionamiento del
sistema de sopor
te de freno de
ciudad inteligente avanzado
(Advanced SCBS)
El sistema Advanced SCBS se puede
desactivar temporalmente.
Consulte la sección Características de
personalización en la página 9-12.
Cuando se desactiva el sistema Advanced
SCBS, se enciende el indicador del
sistema de ayuda inteligente para el
frenado en la ciudad (SCBS) OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
Al conducir
i-ACTIVSENSE
4-159
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

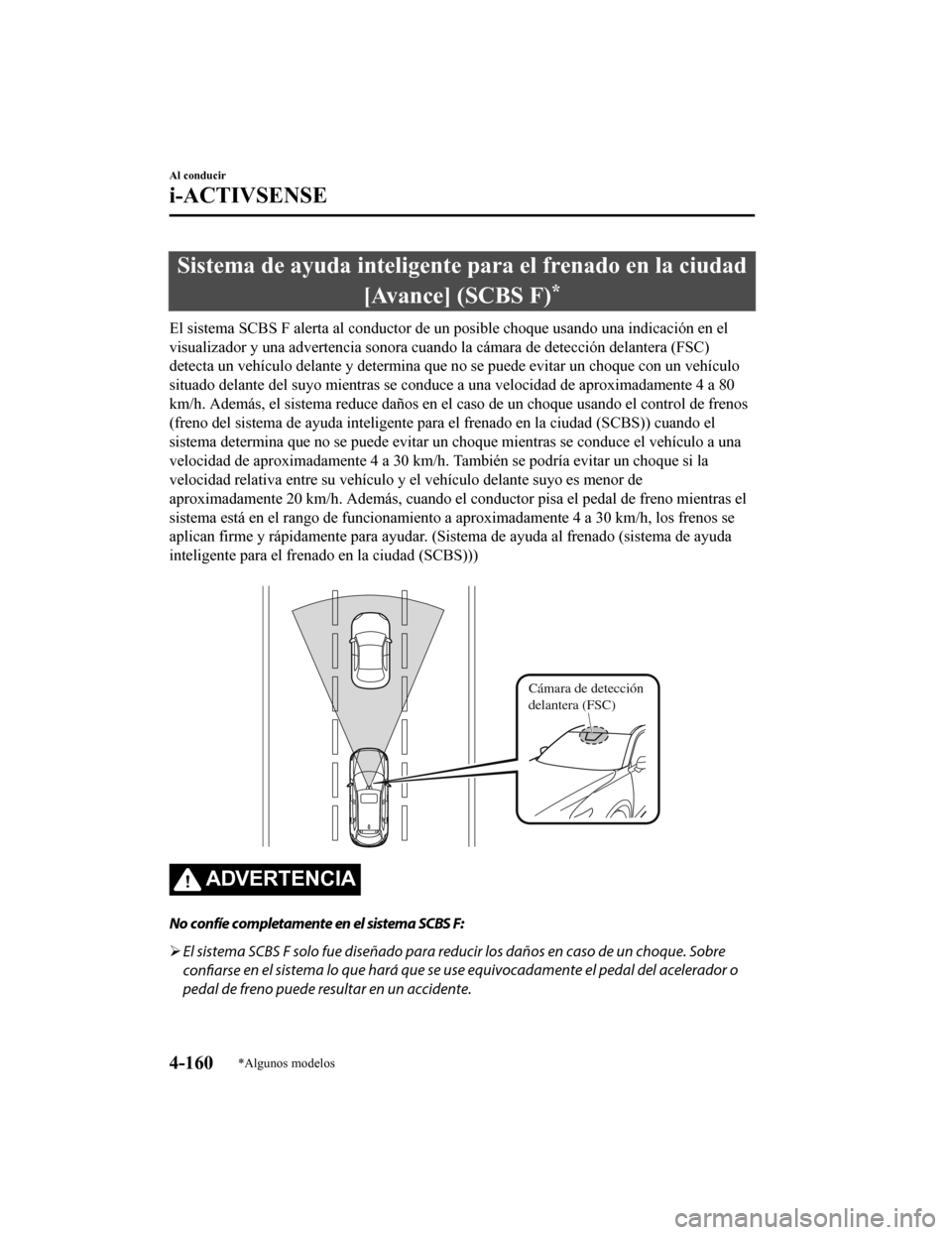

Sistema de ayuda inteligente para el frenado en la ciudad[Avance] (SCBS F)
*
El sistema SCBS F alerta al conductor de un posible choque usan do una indicación en el
visualizador y una advertencia sonora cuando la cámara de detec ción delantera (FSC)
detecta un vehículo delante y determina que no se puede evitar un choque con un vehículo
situado delante del suyo mientras se conduce a una velocidad de aproximadamente 4 a 80
km/h. Además, el sistema reduce daños en el caso de un choque u sando el control de frenos
(freno del sistema de ayuda inteligente para el frenado en la c iudad (SCBS)) cuando el
sistema determina que no se puede evitar un choque mientras se conduce el vehículo a una
velocidad de aproximadamente 4 a 30 km/h. También se podría evitar un choque si la
velocidad relativa entre su vehículo y el vehículo delante suyo es menor de
aproximadamente 20 km/h. Además, cuando el conductor pisa el pe dal de freno mientras el
sistema está en el rango de func ionamiento a aproximadamente 4 a 30 km/h, los frenos se
aplican firme y rápidamente para ayudar. (Sistema de ayuda al frenado (sistema de ayuda
inteligente para el frenado en la ciudad (SCBS)))

Cámara de detección
delantera (FSC)
ADVERTENCIA
No confíe completamente en el sistema SCBS F:
 El sistema SCBS F solo fue diseñado para red ucir los daños en caso de un choque. Sobre
confiarse en el sistema lo que hará que se use
equivocadamente el pedal del acelerador o
pedal de freno puede resultar en un accidente.
Al conducir
i-ACTIVSENSE
4-160*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

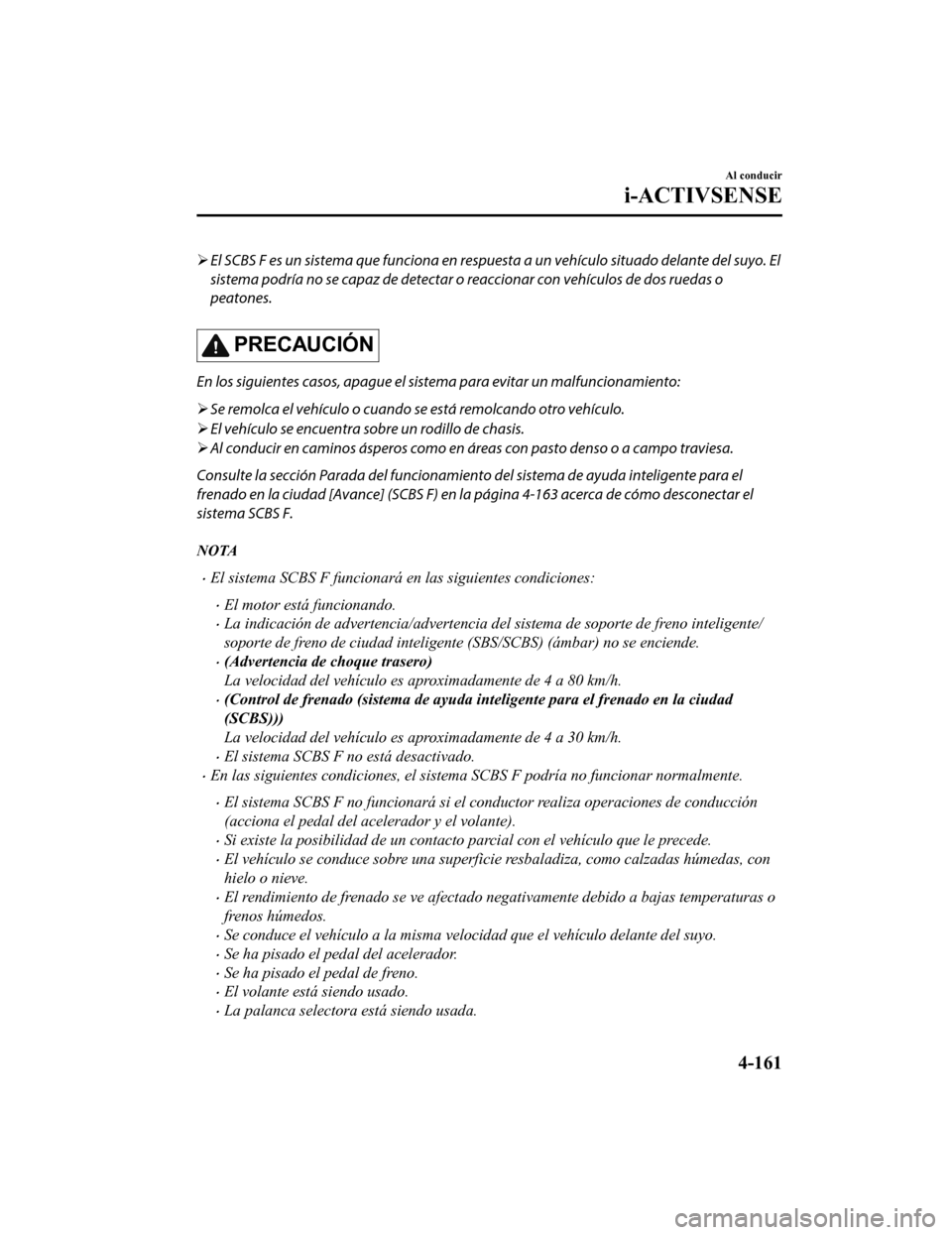

El SCBS F es un sistema que funciona en respu esta a un vehículo situado delante del suyo. El
sistema podría no se capaz de detectar o reaccionar con vehículos de dos ruedas o
peatones.
PRECAUCIÓN
En los siguientes casos, apague el si stema para evitar un malfuncionamiento:
 Se remolca el vehículo o cuando se está remolcando otro vehículo.
 El vehículo se encuentra sobre un rodillo de chasis.
 Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.
Consulte la sección Parada del funcionamiento del sistema de ayuda inteligente para el
frenado en la ciudad [Avance] (SCBS F) en la página 4-163 acerca de cómo desconectar el
sistema SCBS F.
NOTA
•El sistema SCBS F funcionará en las siguientes condiciones:
•El motor está funcionando.
•La indicación de advertencia/advertencia del sistema de soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS) (ámbar) no se enciende.
•(Advertencia de choque trasero)
La velocidad del vehículo es aproximadamente de 4 a 80 km/h.
•(Control de frenado (sistema de ayuda in teligente para el frenado en la ciudad
(SCBS)))
La velocidad del vehículo es aproximadamente de 4 a 30 km/h.
•El sistema SCBS F no está desactivado.
•En las siguientes condiciones, el sistema SCBS F podría no funcionar normalmente.
•El sistema SCBS F no funcionará si el conductor realiza operaciones de conducción
(acciona el pedal del acelerador y el volante).
•Si existe la posibilidad de un contacto parcial con el vehículo que le precede.
•El vehículo se conduce sobre una superficie resbaladiza, como calzadas húmedas, con
hielo o nieve.
•El rendimiento de frenado se ve afectado negativamente debido a bajas temperaturas o
frenos húmedos.
•Se conduce el vehículo a la misma veloc idad que el vehículo delante del suyo.
•Se ha pisado el pedal del acelerador.
•Se ha pisado el pedal de freno.
•El volante está siendo usado.
•La palanca selectora está siendo usada.
Al conducir
i-ACTIVSENSE
4-161
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

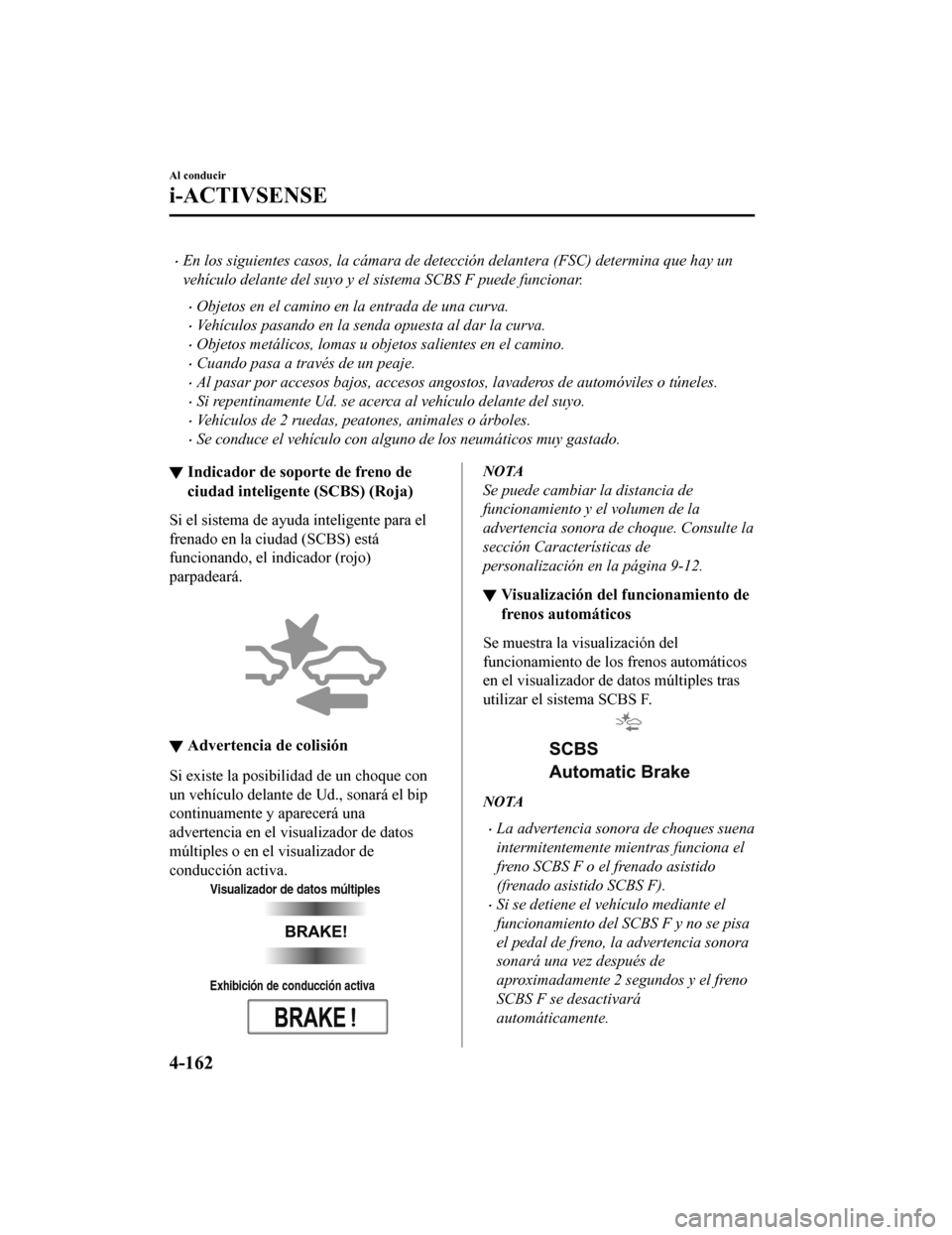

•En los siguientes casos, la cámara de detección delantera (FSC) determina que hay un
vehículo delante del suyo y el sistema SCBS F puede funcionar.
•Objetos en el camino en la entrada de una curva.
•Vehículos pasando en la senda opuesta al dar la curva.
•Objetos metálicos, lomas u objetos salientes en el camino.
•Cuando pasa a través de un peaje.
•Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles o túneles.
•Si repentinamente Ud. se acerca al vehículo delante del suyo.
•Vehículos de 2 ruedas, peatones, animales o árboles.
•Se conduce el vehículo con alguno de los neumáticos muy gastado.
▼Indicador de sop
orte de freno de
ciudad inteligen te (SCBS) (Roja)
Si el sistema de ayuda inteligente para el
frenado en la ciudad (SCBS) está
funcionando, el indicador (rojo)
parpadeará.

▼Advertencia de colisión
Si existe la posibil
idad de un choque con
un vehículo delante de Ud., sonará el bip
continuamente y aparecerá una
advertencia en el visualizador de datos
múltiples o en el visualizador de
conducción activa.
Visualizador de datos múltiples
Exhibición de conducción activa
NOTA
Se puede cambiar la distancia de
funcionamiento y el volumen de la
advertencia sonora de choque. Consulte la
sección Características de
personalización en la página 9-12.
▼ Visualización del funcionamiento de
frenos automáticos
Se muestra la visualización del
funcionamiento de los frenos automáticos
en el visualizador de datos múltiples tras
utilizar el sistema SCBS F.
NOTA
•La advertencia sonora de choques suena
intermitentemente mientras funciona el
freno SCBS F o el frenado asistido
(frenado asistido SCBS F).
•Si se detiene el vehículo mediante el
funcionamiento del SCBS F y no se pisa
el pedal de freno, la advertencia sonora
sonará una vez después de
aproximadamente 2 segundos y el freno
SCBS F se desactivará
automáticamente.
Al conducir
i-ACTIVSENSE
4-162
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

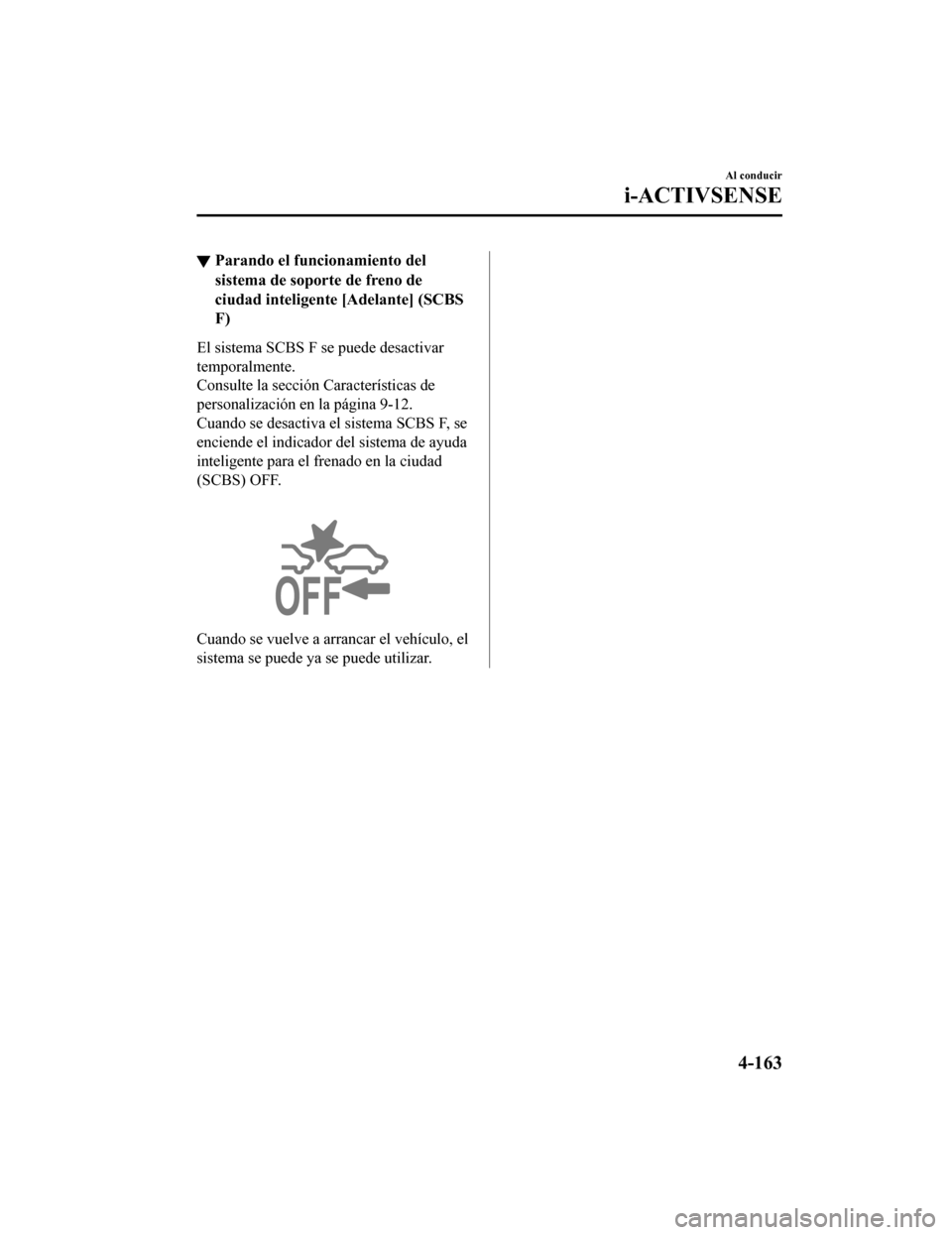

▼Parando el funcionamiento del
sistema de sopor
te de freno de
ciudad inteligente [Adelante] (SCBS
F)
El sistema SCBS F se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-12.
Cuando se desactiva el sistema SCBS F, se
enciende el indicador del sistema de ayuda
inteligente para el frenado en la ciudad
(SCBS) OFF.

Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
Al conducir
i-ACTIVSENSE
4-163
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Sistema de ayuda inteligente para el frenado en la ciudad[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño e n caso de un choque
accionando el control de freno (freno SCBS) cuando los sensores ultrasónicos del sistema
detectan una obstrucción en la parte de atrás del vehículo mien tras está conduciendo a una
velocidad de aproximadamente 2 a 8 km/h, y el sistema determina que no se puede evitar un
choque .
Retroceso Sensor ultrasónico (trasero)
ADVERTENCIA
No confíe completamente en el sistema SCBS R:

El sistema solo fue diseñado para reducir los daños en caso de un choque. Sobre confiarse
en el sistema lo que hará que se use equi vocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
 Para asegurarse de un funcionamiento correcto del SCBS R, tenga en cuenta las siguientes
precauciones.
 No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo adhesivos
transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no detectar
vehículos u obstrucciones que pueden resultar en un accidente.
 No desarme un sensor ultrasónico (trasero).
 Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor de un
sensor ultrasónico (trasero), deje de usar inmediatamente el sistema SCBS R y haga
inspeccionar su vehículo por un técnico expe rto, le recomendamos un técnico autorizado
Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones en el parabrisas
alrededor de un sensor ultr asónico, el sistema podría funcionar innecesariamente y
causar un accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) en la página 4-167.
 Consulte a un técnico experto, le recome ndamos un técnico autorizado Mazda para
cambio del paragolpes trasero.
Al conducir
i-ACTIVSENSE
4-164*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
